Методика поверки «Комплексы программно-технические DEWE2» (МП 201-021-2016)

Методика поверки

Тип документа

Комплексы программно-технические DEWE2

Наименование

МП 201-021-2016

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Н.В. Иванникова

Зам. директора метрологии ФГУП «ВНИИМС»

Комплексы программно-технические DEWE2 Методика поверки МП 201-021-2016

Москва

2016 г.

СОДЕРЖАНИЕ

ОБЕСПЕЧЕНИЯ......................................................................................

Приложение А

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика устанавливает требования к проведению первичной и периодической поверок комплексов программно-технических DEWE2 (далее - комплексы).

Комплексы предназначены для измерительных преобразований аналоговых сигналов напряжения и силы постоянного и переменного электрического тока, сопротивления электрическому току, сигналов от термопар и термопреобразователей сопротивления, а также преобразования цифрового сигнала в сигналы напряжения и силы постоянного электрического тока.

Интервал между поверками - 1 год.

Допускается проведение поверки отдельных модулей из состава комплексов, отдельных измерительных каналов и диапазонов измерений в соответствии с заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Основные метрологические характеристики комплексов указаны в приложении А.

2 ОПЕРАЦИИ ПОВЕРКИ

Перечень операций, которые должны проводиться при поверке комплексов, приведен в таблице 8.

Таблица 8 - Операции, проводимые при поверке

Наименование операции

Раздел методики

1 Внешний осмотр

7.1

2 Опробование

7.2

3 Проверка основной погрешности

7.3

4 Проверка идентификационных данных программного обеспечения

8

5 Оформление результатов поверки

9

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Погрешность эталона не должна быть более 1/5 предела контролируемого значения погрешности. Допускается использовать эталоны, имеющие предел допускаемого значения погрешности менее 1/5, но не более 1/3 предела контролируемого значения погрешности, в этом случае должен быть введен контрольный допуск, равный 0,8 (см. МИ 187-86, МИ 188-86).

  • 3.2 В таблице 9 приведены рекомендуемые основные средства поверки комплексов.

Таблица 9 - Рекомендуемые эталоны

Средство измерений

Тип

Основные характеристики

Мультиметр

3458А

Измерение напряжения постоянного тока в диапазоне от 0 до 10 В, пределы допускаемой погрешности ±(0,5-10'6-X+0,05-10'6D), где X - установленное значение, D - диапазон измерений.

Измерение силы постоянного тока в диапазоне от 0 до 100 мА, пределы допускаемой погрешности ±(2510'6-X+4-10'6 D), где X - установленное значение, D - диапазон измерений.

Измерение электрического сопротивления (X - установленное значение, D - диапазон измерений):

  • - в диапазоне от 0 до 10 Ом, пределы допускаемой абсолютной погрешности ±(5 10 -Х+3-10 -D);

  • - в диапазоне от 0 до 100 Ом, пределы допускаемой абсолютной погрешности ±(3-10'6X+3-10'6D);

  • - в диапазоне от 0 до 1000 Ом, пределы допускаемой абсолютной погрешности ±(210'6X+0,2-10’6D);

  • - в диапазоне от 0 до 10 кОм, пределы допускаемой абсолютной погрешности ±(2-10’6-X+0,2-10'6D);

  • - в диапазоне от 0 до 100 кОм, пределы допускаемой абсолютной погрешности ±(2-10’6-X+0,210‘6D);

  • - в диапазоне от 0 до 1000 кОм. пределы допускаемой абсолютной погрешности ±(l-10‘5X+110'6-D).

Термометр ртутный стеклянный лабораторный

ТЛ-4

Диапазон измерений температуры от 0 до 55 °C. Пределы допускаемой абсолютной погрешности ±0,1 °C

Генератор импульсов

АКИП-

3305

Воспроизведение импульсов электрического тока:

  • - период (частота) в диапазоне от 20 нс до 10000 с (от 0,0001 Гц до 50 МГц), пределы допускаемой основной относительной погрешности установки частоты ±(5-10'5,f) Гц;

  • - длительность импульсов в диапазоне от 20 нс до 10000 с, пределы допускаемой основной относительной погрешности установки длительности импульса ±(5-10‘5 Т+5) нс.

Продолжение таблицы 9

Средство измерений

Тип

Основные характеристики

Калибратор многофункциональный

с усилителем

Fluke

5 700А

Fluke

5725А

Воспроизведение напряжения постоянного тока (X

  • - установленное значение, мкВ):

  • - в диапазоне от 0 до 220 мВ, пределы допускаемой относительной погрешности

±(7,5,10'6-Х+0,4) мкВ;

  • - в диапазоне от 0 до 2,2 В, пределы допускаемой относительной погрешности ±(5,010'6Х+0,7) мкВ;

  • - в диапазоне от 0 до 11 В, пределы допускаемой относительной погрешности =(3,510'6 Х+2,5) мкВ;

  • - в диапазоне от 0 до 22 В, пределы допускаемой относительной погрешности =(3,5-10’6-Х+4,0) мкВ;

  • - в диапазоне от 0 до 220 В, пределы допускаемой относительной погрешности ±(5,0-10‘6,Х+40) мкВ;

  • - в диапазоне от 0 до 1100 В, пределы допускаемой относительной погрешности ±(6,510’б-Х+400) мкВ.

Воспроизведение силы постоянного тока (X — установленное значение, нА):

  • - в диапазоне от 0 до 22 мА, пределы допускаемой относительной погрешности ±(35‘10'6,Х+40) нА;

  • - в диапазоне от 0 до 220 мА, пределы допускаемой относительной погрешности

±(45 10‘6-Х+700) нА.

Воспроизведение напряжения переменного тока (X

  • - установленное значение):

  • - в диапазоне от 0 до 22 мВ, пределы допускаемой относительной погрешности

±(1050 10'6-Х+10) мкВ, на частоте 100 кГц, ±(8010'6 Х+4) мкВ на частоте 10 кГц, ±(90-10’6 Х+4) мкВ на частоте 25 Гц;

  • - в диапазоне от 0 до 220 мВ, пределы допускаемой относительной погрешности

±(1050-10'6-Х+10) мкВ, на частоте 100 кГц, ±(8010’6-Х+7) мкВ на частоте 10 кГц, ±(9010'6-Х+7) мкВ на частоте 25 Гц;

  • - в диапазоне от 0 до 220 мВ, пределы допускаемой относительной погрешности

±(90010‘6-Х+20) мкВ, на частоте 100 кГц, ±(8010’°-Х+7) мкВ на частоте 10 кГц, ±(90-10’6-Х+7) мкВ на частоте 25 Гц;

  • - в диапазоне от 0 до 22 В, пределы допускаемой относительной погрешности

±(27510’6-Х+600) мкВ, на частоте 100 кГц, ±(4510’6 Х+50) мкВ на частоте 10 кГц, ±(9010'6-Х+150) мкВ на частоте 25 Гц.

Продолжение таблицы 9

Средство измерений

Тип

Основные характеристики

Магазин электрического сопротивления

278620

Воспроизведение электрического сопротивления:

  • - в диапазоне от 1 до 10 Ом, пределы допускаемой абсолютной погрешности ±0,002 Ом;

  • - в диапазоне от 10 до 100 Ом. пределы допускаемой абсолютной погрешности ±0,005 Ом;

  • - в диапазоне от 100 до 1000 Ом, пределы допускаемой абсолютной погрешности ±0,01 Ом;

  • - в диапазоне от 1 до 10 кОм, пределы допускаемой абсолютной погрешности ±0,05 Ом;

  • - в диапазоне от 10 до 100 кОм, пределы допускаемой абсолютной погрешности ±0,5 Ом;

  • - в диапазоне от 100 до 1000 кОм, пределы допускаемой абсолютной погрешности ±10 Ом.

  • 3.3 Допускается использовать эталоны, отличные от приведенных в таблице 3, если они удовлетворяют требованиям п. 3.1.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке комплексов допускают лиц, освоивших работу с ней и используемыми эталонами, изучившими настоящую методику и аттестованных в установленном порядке.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки комплексов соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей», указаниями по технике безопасности, приведенными в эксплуатационной документации на комплексы и на эталонные средства измерений.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-й.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Проверка комплексов проводится в нормальных условиях:

  • -   температура окружающей среды от +21 до +25 °C;

  • -    относительная влажность воздуха от 50 до 80 % при +25 °C без конденсации;

  • -    атмосферное давление (84 - 106,7) кПа.

  • 6.2 Стабильность окружающих условий на период поверки контролируется.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Комплексы перед поверкой должны находиться в помещении при нормальных условиях в выключенном состоянии не менее 8 ч.

  • 7.2 До проведения поверки комплексы должна быть выдержаны во включенном состоянии не менее 30 мин. Допускается кратковременное выключение проверяемого устройства и средств поверки устройства на время не более 3 мин.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

Проводят осмотр комплексов, проверяют отсутствие механических повреждений, обугливания изоляции.

  • 8.2 Опробование

Опробование проводится в соответствии с технической документацией на комплексы и входящие в их состав модули. Проверяется работоспособность комплексов. Допускается совмещать опробование с процедурой проверки погрешности.

  • 8.3 Проверка основной погрешности комплексов.

Проверку основной погрешности следует выполнять не менее, чем в 5 точках i = 1...5, равномерно распределенных в пределах диапазона преобразования модуля. Для модулей с программно настраиваемым диапазоном измерений проводят проверку основной погрешности на наименьшем и наибольшем из доступных диапазонов.

Частоту опроса для модулей TRION следует установить не менее 50 кГц для сигналов постоянного тока, а время усреднения: 0,5 с.

При оценке результатов измерений допускается делать заключение о годности (непригодности) комплексов по значению абсолютной погрешности модуля.

Комплексы считают годными, если в каждой из проверяемых точек выполняется неравенство | Ди | < |Ai|, где Aj -предел допускаемой основной абсолютной погрешности.

  • 8.3.1 Проверка основной погрешности модулей комплексов, реализующих линейное аналого-цифровое преобразование сигналов силы и напряжения постоянного тока.

Для каждой проверяемой точки i = 1,...,5 выполняют следующие операции:

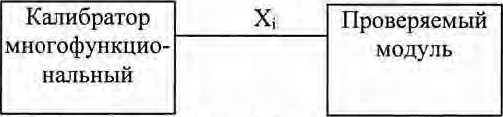

  • - устанавливают в соответствии с рисунком 1 значение входного сигнала Xj и делают 4 отсчета показаний выходного кода Njj, j = 1, 2, 3, 4, соответствующие 4-м запускам преобразователя;

  • - за оценку абсолютной погрешности Ar, в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Aki = max {| Ng - Xi | },

здесь Nij выражено в единицах подаваемого входного сигнала.

Рисунок 1 - Схема проверки модулей комплексов, реализующих линейное аналого-цифровое преобразование сигналов силы и напряжения постоянного и переменного тока

  • 8.3.2 Проверка основной погрешности модулей комплексов, реализующих линейное аналого-цифровое преобразование сигналов силы и напряжения переменного тока.

Частоту входного сигнала устанавливают равной:

  • - 10 Гц, 4 кГц, 9 кГц для модулей, реализующих аналого-цифровое преобразование сигналов силы и напряжения переменного тока частотой от 0,0001 Гц до 10 кГц;

  • - 10 Гц, 4 кГц, 9 кГц и 90 кГц для модулей, реализующих аналого-цифровое преобразование сигналов силы и напряжения переменного тока частотой от 0,0001 Гц до 100 кГц;

Выполняют операции по п. 8.3.1 для каждой проверяемой частоты.

  • 8.3.3 Проверка основной погрешности модулей комплексов, реализующих линейное аналого-цифровое преобразование сигналов электрического сопротивления.

Для каждой проверяемой точки i = l,...,5 выполняют следующие операции:

  • - устанавливают при помощи магазина сопротивлений в соответствии с рисунком 2 значение входного сигнала X,, контролируя его при помощи мультиметра, и делают 4 отсчета показаний выходного кода Ny, j = 1, 2, 3, 4, соответствующие 4-м запускам преобразователя;

  • - за оценку абсолютной погрешности Д^ в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Дю = max { | Njj - Xi | }, здесь Nij выражено в единицах подаваемого входного сигнала.

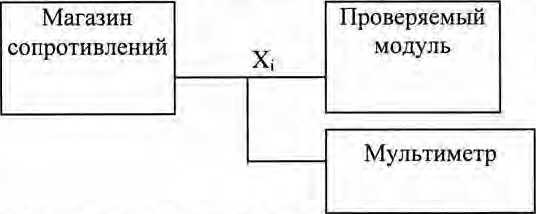

Рисунок 2 - Схема проверки модулей комплексов, реализующих линейное аналого-цифровое преобразование сигналов электрического сопротивления

  • 8.3.4 Проверка основной погрешности модулей комплексов, реализующих линейное цифро-аналоговое преобразование силы и напряжения постоянного тока.

Для каждой проверяемой точки выполняют следующие операции:

  • - устанавливают входной код N,, соответствующий i-й проверяемой точке и в соответствии с рисунком 3 измеряют значение выходного сигнала Y,;

  • - за оценку абсолютной погрешности Д« в i-й проверяемой точке принимают значение, вычисляемое по формуле

Де> = Y, - Y(Ni),

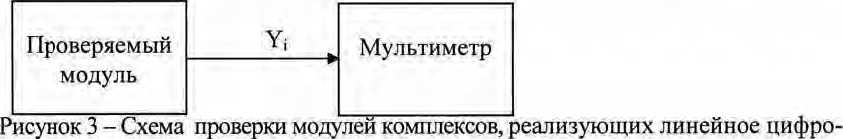

где Y(Ni) - номинальное значение выходного сигнала, соответствующее входному коду.

аналоговое преобразование силы и напряжения постоянного тока.

  • 8.3.5 Проверка основной погрешности модулей комплексов, реализующих аналогоцифровое преобразование сигналов от термопар.

В режиме измерения сигналов от термопар проверка погрешности проводится в следующей последовательности:

Для каждой проверяемой точки выполняют следующие операции:

  • - собирают схему согласно рисунку 4;

  • - по таблицам ГОСТ Р 8.585-2001 для проверяемого типа термопары находят напряжение Uj, соответствующее значению температуры ( Т;) в i-ой проверяемой точке;

  • - измеряют температуру вблизи точки подключения холодного спая термопары Тхс;

  • - по таблицам ГОСТ Р 8.585-2001 для проверяемого типа термопары находят напряжение Uxc, соответствующее значению температуры холодного спая Тхс;

  • - вычитают из каждого значения напряжения U; значение Uxc:

UBxi Uj — Uxc,

  • - устанавливают на входе значение входного сигнала UBXi от и делают не менее 4-х отсчётов Nij,j = l,2, 3,4;

  • - устанавливают на входе значение входного сигнала UBXj от и делают не менее 4-х отсчётов Nij, j = 1, 2, 3,4;

- за оценку абсолютной погрешности Ar, в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Aki = max {|Ny-T(|},

здесь Njj выражено в «°C».

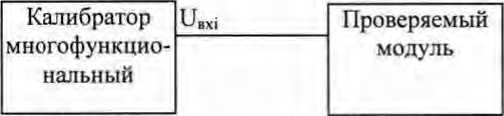

Рисунок 4 - Схема проверки модулей комплексов, реализующих преобразование сигналов от термопар

  • 8.3.6 Проверка основной погрешности модулей комплексов, реализующих преобразование сигналов от термопреобразователей сопротивления.

  • - собирают схему согласно рисунку 5;

  • - находят для соответствующего типа термопреобразователей сопротивления по таблицам ГОСТ 6651-2009 значения сопротивлений R, в «Ом» для температур Т,;

  • - устанавливают на входе значение входного сигнала R; от калибратора и делают не менее 4х отсчётов Nij, j = 1,2, 3, 4;

  • - за оценку абсолютной погрешности Дк| в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Akj = max { | Njj-Tj| },

здесь Njj выражено в «°C».

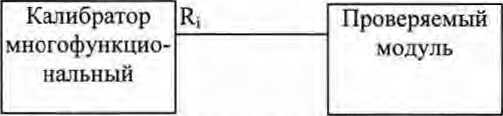

Рисунок 5 - Схема проверки модулей комплексов, реализующих измерение сигналов от термопреобразователей сопротивления

  • 8.3.7 Проверка основной погрешности модулей комплексов реализующих измерение частоты, периода следования, ширины и скважности, а также счет импульсов переменного тока.

Для каждой проверяемой точки i = выполняют следующие операции:

  • - собирают схему согласно рисунку 6;

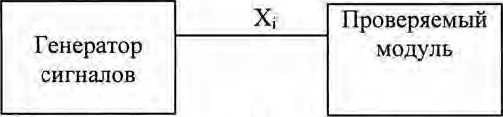

  • - устанавливают на генераторе сигналов режим формирования пачки импульсов для проверки режима счета или режим формирования импульсного сигнала для проверки режимов измерений частоты, периода следования, ширины и скважности сигнала;

  • - устанавливают значение входного сигнала Х( и делают 4 отсчета показаний выходного кода Nij, j = 1, 2, 3, 4, соответствующие 4-м запускам преобразователя;

  • - за оценку абсолютной погрешности Дм в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Дк| = max { | Ny - X; | },

здесь Nij выражено в единицах подаваемого входного сигнала.

Рисунок 6 - Схема проверки модулей комплексов, реализующих измерение частоты, периода следования, ширины и скважности, а также счет импульсов

9 ПРОВЕРКА ИДЕНТИФИКАЦИОННЫХ ДАННЫХ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 9.1 Проводится проверка соответствия заявленных идентификационных данных программного обеспечения (далее - ПО) указанных в таблице 3.

Идентификация ПО системы реализуется с использованием специальных протестированных (аттестованных, сертифицированных) аппаратно-программных средств и/или протестированного (аттестованного, сертифицированного) ПО.

ПО считается подтвержденным, если проверяемые идентификационные данные не противоречат приведенным в таблицах 9-10.

Сведения об идентификационных данных (признаках) ПО системы заносят в таблицу протокола поверки системы, выполненную по форме таблиц 10-11.

Таблица 10а - Идентификационные данные программного обеспечения модулей вво-да/вывода

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

TRION-2402-dACC Firmware

TRION-1620-АСС Firmware

TRION-1620-LV Firmware

TRION-2402-dSTG Firmware

TRION-1603-LV Firmware

Номер версии (идентификационный номер) ПО

xl119 и

выше

хООЗО и выше

хООЗО и

выше

х0А14 и

выше

xl120 и выше

Цифровой идентификатор ПО

По номеру версии

Таблица 106 - Идентификационные данные программного обеспечения модулей вво-да/вывода

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

TRION-2402-V Firmware

N1-

DAQmx

TRION-BASE Firmware

TRION-TIMING Firmware

TRION-CNT Firmware

Номер версии (идентификационный номер) ПО

х 1016 и

выше

9.2.0 и

выше

xl 143 и выше

xl 119

Цифровой идентификатор

ПО

По номеру версии

Таблица 1 Ов - Идентификационные данные программного обеспечения модулей вво-да/вывода

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

TRION-MULTI Firmware

CPAD3-

ТН8 Firm

ware

CPAD3-V8

Firmware

xPAD2-

ТН8-Р Firmware

XPAD2-V8

Firmware

Номер версии (идентификационный номер) ПО

х0А22 и

выше

2.10 и вы

ше

2.01 и вы

ше

7.50 и вы

ше

7.10 и вы

ше

Цифровой идентификатор

ПО

По номеру версии

Таблица Юг - Идентификационные данные программного обеспечения модулей вво-да/вывода

Идентификационные данные (признаки)

Значения

Идентификационное наименование

ПО

XPAD2-RTD8

Firmware

XPAD2-LA8

Firmware

EPAD2-AO4

Firmware

Номер версии (идентификационный номер) ПО

7.50 и выше

7.50 и выше

1.00 и выше

Цифровой идентификатор ПО

Зо номеру версии

Таблица 11 - Идентификационные данные программного обеспечения верхнего уровня

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Oxygen

Nitrogen

DEWESoft

Номер версии (идентификационный номер) ПО

2.1 и выше

2.6 и выше

7.1 и выше

Цифровой идентификатор ПО

По номеру версии

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки системы оформляют свидетельство о поверке согласно приказу Минпромторга России № 1815 от 02.07.15 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

При отрицательных результатах поверки свидетельство о предыдущей поверке аннулируют и выдают извещение о непригодности согласно приказу Минпромторга России № 1815 от 02.07.15 г.

Разработал:

С.О. Штовба

И.Г. Средина

Инженер 2 кат. отдела 201

ФГУП «ВНИИМС»

Зам. начальника отдела 201

ФГУП «ВНИИМС»

Приложение А

Таблица 1 - Метрологические характеристики модулей ввода/вывода комплексов

Модуль ввода/вывода

Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

Пределы допускаемой абсолютной основной погрешности (X - измеренное значение; R - верхняя граница диапазона измерений)

Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур

На входе

На выходе

1

2

3

4

5

TR1ON-1620-LV

Напряжение постоянного тока: ±5 мВ

±10 мВ

±20 мВ

±50 мВ

±100 мВ ±200 мВ ±500 мВ

±1 В

±2 В

±5 В

±10 В

±20 В

±50 В

±70 В

24 бит при частоте опроса от

100 Гц до

1 МГц включ.

16 бит при частоте опроса св.

1 до 2 МГц включ.

±(210'4X+2-10’4R+ +20) мкВ

(для диапазона ±70 В значение R « 100 В)

±(20 млн‘/°С-Х+ +15 мкВ/°С+ +20 mbh’‘R)

Мгновенные значения напряжения переменного тока частотой от 0,0001 Гц до 100 кГц: ±5 мВ ±10 мВ ±20 мВ ±50 мВ ±100 мВ ±200 мВ ±500 мВ

±1 В ±2 В ±5 В ±10 В ±20 В ±50 В ±70 В

24 бит при частоте опроса от

100 Гц до

1 МГц включ.

16 бит при частоте опроса св.

1 до 2 МГц включ.

При частотах от 0,0001 Гц до 1 кГц включ.: ±(210'4-X+2’10'4R+ +20) мкВ

св. 1 кГц до 5 кГц включ.: ±(0,002-X+2-10’4 R+ +20) мкВ

св. 5 кГц до 10 кГц включ.: ±(0,005-X+2-10“*R+ +20) мкВ

св. 10 кГц до 100 кГц включ.: ±(0,01X+210*4R+ +20) мкВ

(для диапазона ±70 В значение R = 100 В)

±(20 млн'7°С-Х+ +15мкВ/°С+ +20 млн’1 R)

1

2

3

4

5

TRION-1620-LV

Сила постоянного тока (только для модификации с разъемом LEMO): от 0 до 10 мА от 0 до 20 мА от 0 до 50 мА от 0 до 100 мА

24 бит при частоте опроса от 100 Гц до 1 МГц включ.

16 бит при частоте опроса св. 1 до 2 МГц включ.

±(0,001 •X+2-10“’-R+

+10) мкА

±(20 млн1/°С-Х+ +15 мкА/°С+ +20 mhh’R)

Мгновенные значения силы переменного тока частотой от 0,0001 Гц до 100 кГц (только для модификации с разъемом LEMO): ±10 мА ±20 мА ±50 мА ±100 мА

24 бит при частоте опроса от 100 Гц до

  • 1 МГц включ.

16 бит при частоте опроса св. 1 до

  • 2 МГц включ.

При частотах от 0,0001 Гц до

1 кГц включ.: ±(0,001X+210‘4R+ +10) мкА

св. 1 кГц до 5 кГц включ.: ±(0,002X+2-10'4-R+ +10) мкА

св. 5 кГц до 10 кГц включ.: ±(0,005X+2 10’4 R+ +10) мкА

св. 10 кГц до 100 кГц включ.: ±(0,01-X+2,10'4R+ +10) мкА

±(20 млн|/°С-Х+

+ 15 мкА/°С+ +20 млн'’-R)

TRION-1620-ACC

Напряжение постоянного тока(в т.ч. от датчиков IEPE): ±5 мВ ±10 мВ ±20 мВ ±50 мВ ±100 мВ ±200 мВ ±500 мВ

±1 В ±2 В ±5 В ±10 В ±20 В ±50 В ±70 В

24 бит при частоте опроса от 100 Гц до

  • 1 МГц включ.

16 бит при частоте опроса св. 1 до

  • 2 МГц включ.

±(2-10’4X+210’4R+ +20) мкВ

(для диапазона

±70 В значение

R= 100 В)

±(20 млн‘/°С-Х+ +15мкВ/°С+ +20 млн''-R)

1

2

3

4

5

TRION-1620-

АСС

Мгновенные значения напряжения переменного тока частотой от 0,0001 Гц до 100 кГц (в т.ч. от датчиков IEPE): ±5 мВ ±10 мВ ±20 мВ ±50 мВ ±100 мВ ±200 мВ ±500 мВ

±1 В ±2 В ±5 В ±10 В ±20 В ±50 В ±70 В

24 бит при частоте опроса от 100

Гц до

  • 1 МГц включ.

16 бит при частоте опроса

св. 1 до

  • 2 МГц

При частотах от 0,0001 Гц до 1 кГц включ.: ±(210’4X+2-10’4R+ +20) мкВ

св. 1 кГц до 5 кГц включ.: ±(0,002 X+2 10’4 R+ +20) мкВ

св. 5 кГц до 10 кГц включ.: ±(0,005 X+210‘4R+ +20) мкВ

св. 10 кГц до 100 кГц включ.: ±(0,01 Х+2-1 О’

4R+ +20) мкВ

(для диапазона ±70 В значение R = 100 В)

±(20 млн’‘/°С-Х+ +15 мкВ/°С+ +20 млн’’-R)

TRION-2402-MULTI

Напряжение постоянного тока: диапазон измерений устанавливается пользователем программно в пределах от ±5 мВ до ±100 В и в т.ч. от датчиков IEPE в пределах от ±100 мВ до ±10 В

24 бит

±(2-10’4-X+2-10’4'R+

+20) мкВ

±(20 млн’*/°С-Х+ +2 мкВ/°С+ +20 mhh'*-R)

Мгновенные значения напряжения переменного тока частотой от 0,0001 Гц до 10 кГц: диапазон измерений устанавливается пользователем программно в пределах от ±5 мВ до ±100 В и в т.ч. от датчиков IEPE в пределах от ± 100 мВ до ±10 В

24 бит

При частотах

от 0,0001 Гц до 1 кГц включ.:

±(2 •10’4-X+2-10’4R+ +20) мкВ

св. 1 кГц до 5 кГц включ.:

±(3 -10’4 X+2,10'4,R+ +20) мкВ

св. 5 кГц до 10 кГц включ.:

±(0,01 X+210’4R+ +20) мкВ

±(20 млн’,/°С-Х+ +2 мкВ/°С+ +20 MjTh'‘-R)

1

2

3

4

5

TRION-2402-MULTI

Сопротивление постоянному электрическому току: от 0 до 10 Ом от 0 до 30 Ом от 0 до 100 Ом от 0 до 300 Ом от 0 до 1 кОм от 0 до 3 кОм от 0 до 10 кОм от 0 до 30 кОм

24 бит

±(0,02-Х+4) мОм

±(0,02-Х+8) мОм ±(0,0025-Х+40) мОм ±(0,0025 Х+80) мОм ±(0,0025Х+0,2) Ом ±(0,0025-Х+0,6) Ом ±(0,0045Х+2) Ом

±(0,01X4-6) Ом

±(35 млн'7°С-Х+ +2 мкОм/°С+ +20 млн’’-R)

Сигналы термопреобразователей сопротивления РПОО Р1200 Р1500 Pt 1000 Pt2000 в диапазоне от минус 200 до плюс 850 °C

24 бит

±(0,0033-|Х|+0,9) °C ±(0,0033-|Х|+0,7) °C ±(0,0033|Х|+0,7) °C ±(0,004-|Х|+1,1) °C ±(0,004'|Х|+1,1) °C

±100 млн'/°C'R

TRION-1603-LV

Напряжение постоянного тока: ±5 мВ ±10 мВ ±20 мВ ±50 мВ ±100 мВ ±200 мВ ±500 мВ ±1 В ±2 В ±5 В ±10 В ±20 В ±50 В ±70 В

16 бит

±(2-10'4-X+2T0‘4-R+

+20) мкВ

(для диапазона

±70 В значение

R= 100 В)

±(20 млн’7°СХ+

+15 мкВ/°С+

+20 млн’'-R)

1

2

3

4

5

TRION-1603-LV

Мгновенные значения напряжения переменного тока частотой от 0,0001 Гц до 10 кГц: ±5 мВ ±10 мВ ±20 мВ ±50 мВ ±100 мВ ±200 мВ ±500 мВ ±1 В ±2 В ±5 В

±10 В ±20 В ±50 В ±70 В

16 бит

При частотах от 0,0001 Гц до 1 кГц

включ.:

±(2-10’4-X+2-10’4-R+ +20) мкВ

св. 1 кГц до 5 кГц включ.: ±(0,002-X+2-10’4 R+ +20) мкВ

св. 5 кГц до 10 кГц включ.: ±(0,005-X+2-10“4R+ +20) мкВ

(для диапазона ±70 В значение R = 100 В)

±(20 млн’’/°С-Х+ +15мкВ/°С+ +20 млн’’-R)

Сила постоянного тока (только для модификации с разъемом LEMO): от 0 до 10 мА от 0 до 20 мА от 0 до 50 мА от 0 до 100 мА

16 бит

±(0,001-X+2-10’4-R+

+10) мкА

±(20 млн’’/°С-Х+ + 15мкА/°С+ +20 млн’’-R)

Мгновенные значения силы переменного тока частотой от 0,0001 Гц до 10 кГц (только для модификации с разъемом LEMO): ±10 мА ±20 мА ±50 мА ±100 мА

16 бит

При частотах от 0,0001 Гц до

1 кГц включ.: ±(0,001-X+2-10'4-R+ +10) мкА

св. 1 кГц до 5 кГц включ.: ±(0,002-X+2-10’4-R+ +10) мкА

св. 5 кГц до 10 кГц включ.: ±(0,005X+2-10’4 R+ +10) мкА

±(20 млн’’/°С-Х+ +15мкА/°С+ +20 млн’’-R)

1

2

3

4

5

TRION-2402-dSTG

Напряжение постоянного тока (отмеченные * диапазоны могут быть использованы для приема сигналов в т.ч. от датчиков IEPE): ±10 мВ ±30 мВ ±100 мВ* ±300 мВ*

±1 В* ±3 В* ±10 В*

24 бит

±(2-10‘4-X+2 10'4-R+

+20) мкВ

±(20 млн'*/°С-Х+ +2 мкВ/°С+ +20 MnH'*-R)

Мгновенные значения напряжения переменного тока частотой от 0,0001 Гц до 10 кГц (отмеченные * диапазоны могут быть использованы для приема сигналов в т.ч. от датчиков 1ЕРЕ): ±10 мВ ±30 мВ ±100 мВ* ±300 мВ* ±1 В* ±3 В* ±10В*

24 бит

При частотах 0,0001 Гц до 1 кГц включ.: ±(2 -10'4-X+2-10'4-R+ +20) мкВ

св. 1 кГц до 5 кГц включ.:

±(3 -IO'4 X+2-10’4-R+ +20) мкВ

св. 5 кГц до 10 кГц включ.:

±(0,01 X+2-10'4-R+ +20) мкВ

±(20 млн‘/°С-Х+ +2 мкВ/°С+ +20 MnH’*-R)

Сопротивление постоянному электрическому току: от 0 до 10 Ом от 0 до 30 Ом от 0 до 100 Ом от 0 до 300 Ом от 0 до 1 кОм от 0 до 3 кОм от 0 до 10 кОм от 0 до 30 кОм

24 бит

±(0,0007-Х+4) мОм ±(0,0007 Х+8) мОм ±(0,0025-Х+40) мОм ±(0,0025-Х+80) мОм ±(0,0025-Х+0,2) Ом ±(0,0025-Х+0,6) Ом ±(0,0045-Х+2) Ом ±(0,01-Х+6) Ом

±(35 млн’'/°С-Х+ +2 мкОм/°С+ +20 млн''-R)

Сигналы термопреобразователей сопротивления Pt 100 Pt200

Pt500

Pt 1000 Pt2000

в диапазоне от минус 200 до плюс 850 °C

24 бит

±(0,0033-|Х|+0,9) °C ±(0,0033-|Х|+0,7) °C ±(0,0033-|Х|+0,7) °C ±(0,004-|Х|+1,1) °C ±(0,004-|Х|+1,1) °C

±150млн‘*/°С -R

1

2

3

4

5

TRION-2402-dACC

1апряжение пост, ток ^отмеченные * диапазоны могут быть использованы для приема сигналов в т.ч. от датчиков IEPE): ±30 мВ

±100 мВ* ±300 мВ* ±1 В* ±3 в* ±10 в*

±30 в ±100 в

24 бит

±(2-10"4X+2-10"*R+

+200) мкВ

±(20 млн‘/°С-Х+ +15мкВ/°С+ +20 млн’’-R)

Мгновенные знач. напряжения перем, тока частотой от 0,0001 Гц до 10 кГц (отмеченные * диапазоны могут быть использованы для приема сигналов в т.ч. от датчиков IEPE): ±30 мВ ±100 мВ* ±300 мВ*

±1 В* ±3 в* ±10 в* ±30 в ±100 в

24 бит

При частотах от 0,0001 Гц до 1 кГц

включ.:

±(2 •10'4 X+2-10‘4 R+ +200) мкВ

св. 1 кГц до 5 кГц включ.:

±(3 10ч X+2-10’4-R+ +200) мкВ

св. 5 кГц до 10 кГц включ.:

±(0,01 Х+ 210’4-R+ +200) мкВ

±(20 млн’,/°С-Х+ +2 мкВ/°С+ +20 млн'1^)

Сопротивление пост, электр. току: от 0 до 10 Ом от 0 до 30 Ом от 0 до 100 Ом от 0 до 300 Ом от 0 до 1 кОм от 0 до 3 кОм от 0 до 10 кОм от 0 до 30 кОм от 0 до 100 кОМ от 0 до 300 кОм от 0 до 1 МОм

24 бит

±(0,0007-Х+4) мОм ±(0,0007Х+8) мОм ±(0,0025 Х+40) мОм ±(0,0025-Х+80) мОм ±(0,0025-Х+0,2) Ом ±(0,0025 Х+0,6) Ом ±(0,0045Х+2) Ом ±(0,01Х+6) Ом ±(0,02 Х+20) Ом ±(0,02-Х+60) Ом ±(0,02-Х+200) Ом

±200 MnH''/°C-R ±200 mhh‘'/oCR ±200 mhhVC-R ±200 млн^ЛСЯ ±100 млн‘/°СВ ±100 mhh'7oC R ±100 млн'/°С'В ±100 млн'‘/°С-В ±100 млн‘/°СВ ±100 млн''/оС-В ±100 mhh'/°CR

1

2

3

4

5

TRION-2402-V

Напряжение постоянного тока ±0,3 В ±1 В ±3 В ±10 В ±30 В ±100 В ±400 В ±1000 В

24 бит

±(210’4X+2-10’4-R+ +200) мкВ для диапазонов ±10 В и менее

±(2-10’4X+2-10'4-R+ +3) мВ для диапазонов более ± 10 В

±(20 млн’/°СХ+ +15 мкВ/°С+ +40 млн’'-R) для диап.

±10 В и менее

±(20 млн’*/°С-Х+ +500 мкВ/°С+ +40 млн’'-R) для диап. более ±10 В

Мгновенные значения напряжения переменного тока частотой от 0,0001 Гц до 10 кГц: ±0,3 В ±1 В ±ЗВ ±10 В

24 бит

При частотах от 0,0001 Гц до 1 кГц включ.: ±(210’4X+2-10’4R+ +200) мкВ

св. 1 кГц до 5 кГц включ.: ±(0,003-X+2-10_*R+ +200) мкВ

св. 5 кГц до 10 кГц включ.: ±(0,01X+210“‘R+ +200) мкВ

±(20 млн’'/°С-Х+ +15 мкВ/°С+ +40 млн’'-R)

Мгновенные значения напряжения переменного тока частотой от 0,0001 Гц до 10 кГц: ±30 В ±100 В ±400 В ±1000 В

24 бит

При частотах от 0,0001 Гц до

1 кГц включ.: ±(2-10’4-X+2-10’4R+ +3) мВ

св. 1 кГц до 5 кГц включ.: ±(0,003 •X+210'4R+ +3) мВ

св. 5 кГц до 10 кГц включ.: ±(0,01X+210'4R+ +3) мВ

±(20 млн'/°СХ+ +500 мкВ/°С+ +40 млн''-R)

CPAD3-V8

Напряжение постоянного тока: ±100 мВ ±500 мВ ±1 В ±2,5 В

±5 В

±10 В

±50 В

20 бит

±(210'4 Х+900) мкВ

±(20 млн''/°С-Х+

+20 млн'/°C-R)

1

2

3

4

5

CPAD3-TH8-Z где z - тип термопары или UNIVERSAL (для универсальных модулей)

Сигналы от термопар типов:

К (от минус 200 до плюс 1372 °C)

J (от минус 210 до плюс 1200°С)

Т (от минус 250 до плюс 400°С)

R (от минус 50 до плюс 1760°С)

S (от минус 50 до плюс 1760°С)

N (от минус 200 до плюс 1300 °C)

Е (от минус 200 до плюс 1000°С)

В (от 0 до плюс 1820 °C)

20 бит

см. табл. 2

±(25 млн*|/°С Х+ ±25 млн 7°C-R)

xPAD2-TH8-z где z - тип термопары или UNIVERSAL (для универсальных модулей)

Сигналы от термопар типов:

К (от минус 200 до плюс 1372°С)

J (от минус 200 до плюс 1200°С) Т (от минус 200 до плюс 400 °C) R (от минус 50 до плюс 1760°С) S (от минус 50 до плюс 1760°С) N (от минус 200 до плюс 1300°С) Е (от минус 200 до плюс 1000°С) L (от 0 до плюс 800 °C) В (от 0 до плюс 1820 °C)

24 бит

см. табл. 3

±(25 млн‘7°С-Х±

±25 Mjnf'/°C-R)

XPAD2-LA

Сила пост, тока: от 0 до 20 мА ±20 мА ±30 мА

24 бит

±(3-1ОЛХ±О,3) мкА

±(25 млн'/°С-Х±

±25 млн'/’С-И)

1

2

3

4

5

XPAD2-V8

Напряжение постоянного тока ±100 мВ ±500 мВ ±1 В

±2,5 В ±5 В ±10 В ±50 В

24 бит

±(2-10ЛХ+

+900) мкВ

±(20 млн’7°С-Х+

+20 млн */°C-R)

Сопротивление постоянному току от 0 до 999,99 Ом

24 бит

±(ЗЮ’4-Х+0,1)Ом

±(25 млн’|/°С,Х+

+25 млн,/°С-И)

XPAD2-RTD8

Сигналы от термопреобразователей сопротивления (температурный коэф-т 0,00385 °C’1):

Pt 100 (от минус 200 до плюс 800 °C)

Pt200 (от минус 200 до плюс 630 °C)

Pt500 (от минус 200 до плюс 250 °C) Pt 1000 (от минус 200 до плюс 600 °C) Pt2000 (от минус 200 до плюс 200 °C)

24 бит

см.табл.4

±(25 млн''/°С-Х+

+25 млн7°СК)

XPAD2-TH8-P

±1,5 В

24 бит

±(5-10’4 Х+15) мкВ

±(25 млн'7°С-Х+

+25 млн^СЯ)

XPAD2-TH8-P с модулем расширения PAD-CB8-RTD

Сигналы от термопреобразователей сопротивления (темп, коэф-т 0,00385 °C'1): Pt 100 (от минус 200 до плюс 800 °C) Pt200 (от минус 200 до плюс 630 °C) Pt500 (от минус 200 до плюс 250 °C) Pt 1000 (от минус 200 до плюс 600 °C) Pt2000 (от минус 200 до плюс 600 °C)

24 бит

см. табл. 6

±(25 млн_|/°С-Х+

+25 млн’ЛС-Я)

XPAD2-TH8-Р с модулем расширения PAD-CB8-X, где х - тип термопары

Сигналы от термопар типов:

J (от минус 200 до плюс 1200°С) К (от минус 200 до плюс 1372°С)

Т (от минус 200 до плюс 400 °C)

24 бит

см. табл. 5

±(25 млн'/°С-Х+ +25 млн '/°C R)

1

2

3

4

5

EPAD2-AO4

12 бит

Напряжение пост, тока: от 0 до 5 В от 0 до 10В ±5 В ±10 В

±0,1 % от верхнего значения диапазона преобразований

±40 млн‘1/°С1-<

12 бит

Сила пост.

тока:

от 0 до

20 мА

от 4 до

20 мА

±0.1 % от верхнего значения диапазона преобразований

±40 млн 7°CR

Примечания:

  • 1 В модулях TRION-2402-dSTG, TRION-2402-dACC, TRION-2402-V, TRION-2402-MULTI, TRION- 1620-АСС, TRION- 1620-LV. TRION- 1603-LV предусмотрена возможность измерений силы постоянного электрического тока при помощи подключения внешнего шунта. Метрологические характеристики измерений силы постоянного электрического тока зависят от характеристик шунта и не нормированы.

  • 2 Также в составе комплексов могут применяться цифроаналоговые преобразователи TRION-1628-АО-2, выполненные на базе преобразователей напряжения измерительных цифроаналоговых N1 6251 (регистрационный № 44245-10) с интерфейсом PXI. При этом никаких изменений в конструкцию или программное обеспечение N1 6251 не вносится.

  • 3 Погрешность модулей, осуществляющих измерения сигналов от термопреобразователей сопротивления нормирована для 4-х проводной схемы подключения.

  • 4 Коэффициенты преобразований встроенных мостовых схем составляют:

  • - от 1 до 1000 мВ/B при напряжении возбуждения от 0 до 24 В постоянного тока и силе тока возбуждения от 0,1 до 60 мА постоянного тока для модулей TRION-2402-MULTI;

  • - 1; 3; 10; 30; 100; 300; 1000 мВ/B или 1; 3; 10; 30; 100; 300; 1000 мВ/мА при напряжении возбуждения от 0 до 13,5 В постоянного тока и силе тока возбуждения от 0,2 до 20 мА постоянного тока для модулей TRION-2402-dSTG.

  • 5 IEPE - класс пьезоэлектрических акселерометров со встроенными электронными усилителями.

  • 6 Нормальные условия применения: температура окружающей среды (23±5) °C.

Таблица 2 - Метрологические характеристики модулей CPAD2-TH8-Z

Сигнап на входе модуля

Пределы допускаемой абсолютной основной погрешности, включая погрешность каната компенсации температуры холодного спая

Сигнал от термопар типа К

±1,0 °C в диапазоне от минус 200 до минус 25 °C включ.

±0,4 °C в диапазоне свыше минус 25 до плюс 1000 °C включ. ±0,5 °C в диапазоне свыше плюс 1000 до плюс 1372 °C включ.

Сигнал от термопар типа J

±1,0 °C в диапазоне от минус 210 до минус 100 °C включ. ±0,3 °C в диапазоне свыше минус 100 до плюс 760 °C включ.

±0,4 °C в диапазоне свыше плюс 760 до плюс 1200 °C включ.

Сигнал от термопар типа Т

±1,0 °C в диапазоне свыше минус 250 до минус 150 °C включ. ±0,4 °C в диапазоне свыше минус 150 до плюс 400 °C включ.

Сигнал от термопар типа R

±1,6 °C в диапазоне от минус 50 до 0 °C включ.

±1,0 °C в диапазоне свыше 0 до плюс 100 °C включ.

±0,4 °C в диапазоне свыше плюс 100 до плюс 1760 °C включ.

Сигнал на входе модуля

Пределы допускаемой абсолютной основной погрешности, включая погрешность канала компенсации температуры холодного спая

Сигнал от термопар типа S

±1,6 °C в диапазоне от минус 50 до 0 °C включ.

±1,0 °C в диапазоне свыше 0 до плюс 100 °C включ.

±0,4 °C в диапазоне свыше плюс 100 до плюс 1760 °C включ.

Сигнал от термопар типа N

±1,2 °C в диапазоне свыше минус 200 до минус 100 °C включ. ±0,5 °C в диапазоне свыше минус 100 до плюс 1300 °C включ.

Сигнал от термопар типа Е

±1,0 °C в диапазоне свыше минус 200 до минус 50 °C включ. ±0,4 °C в диапазоне свыше минус 50 до плюс 1000 °C включ.

Сигнал от термопар типа В

±20 °C в диапазоне от 0 до плюс 400 °C включ.

±0,6 °C в диапазоне свыше плюс 400 до плюс 1000 °C включ. ±0,5 °C в диапазоне свыше плюс 1000 до плюс 1800 °C включ.

Примечание - для модуля XPAD2-TH8-UNIVERSAL к значению указанной погрешности необходимо добавить 1 °C.

Таблица 3 - Метрологические характеристики модулей хРАРЗ-ТН8

Сигнал на входе модуля

Пределы допускаемой абсолютной основной погрешности, включая погрешность канала компенсации температуры холодного спая

в диапазоне от минус 200 до минус 100 °C включ.

в диапазоне св. минус 100 до 0°С включ.

в диапазоне св. 0 до плюс

100 °C включ.

в диапазоне св. плюс 100 до плюс 400 °C включ.

в диапазоне св. плюс 400 до плюс 1000 °C включ.

для измеряемой температуры св. 1000 °C

Сигнал от термопар типа К

±1,0 °C

±0,5 °C

±0,4 °C

±0,5 °C

±0,7 °C

±1,0 °C

Сигнал от термопар типа J

±1,0 °C

±0,4 °C

±0,3 °C

±0,4 °C

±0,6 °C

±1,0 °C

Сигнал от термопар типа Т

±1,0 °C

±0,5 °C

±0,4 °C

±0,4 °C

-

-

Сигнал от термопар типа R

-

±2,6 °C

±1,8 °C

±1,3 °C

±1,1 °C

±1,3 °C

Сигнал от термопар типа S

-

±2,4 °C

±1,8 °C

±1,4 °C

±1,1 °C

±1,5 °C

Сигнал на входе модуля

Пределы допускаемой абсолютной основной погрешности, включая погрешность канала компенсации температуры холодного спая

в диапазоне от минус 200 до минус 100 °C в ключ.

в диапазоне св. минус 100 до 0°С в ключ.

в диапазоне св. 0 до плюс 100 °C включ.

в диапазоне св. плюс 100 до плюс 400 °C включ.

в диапазоне св. плюс 400 до плюс 1000 °C включ.

для

измеряемой температуры св. 1000 °C

Сигнал от термопар типа N

±1,3 °C

±0,6 °C

±0,5 °C

±0,5 °C

±0,6 °C

±0,8 °C

Сигнал от термопар типа Е

±0,8 °C

±0,4 °C

±0,3 °C

±0,3 °C

±0,5 °C

-

Сигнал от термопар типа L

-

-

±0,4 °C

±0,4 °C

±0,5 °C

-

Сигнал от термопар типа В

-

-

±9,2 °C

±9,0 °C

±2,3 °C

±1,2 °C

Примечание - для модуля xPAD2-TH8-UNIVERSAL к значению указанной необходимо добавить 1 °C, термопары типа L модулем xPAD2-TH8-UNlVE держи ваются.

погрешности RSAL не под-

Таблица 4 - Метрологические характеристики модулей XPAD2-RTD8

Сигнал на входе модуля

Пределы допускаемой абсолютной основной погрешности

Сигнат от термопреобразователей сопротивления Pt 100

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 400 °C включ.

±0,8 °C в диапазоне свыше плюс 400 до плюс 800 °C включ.

Сигнал от термопреобразователей сопротивления Pt200

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 400 °C включ.

±0,5 °C в диапазоне свыше плюс 400 до плюс 630 °C включ.

Сигнат от термопреобразователей сопротивления Pt500

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 250 °C включ.

Сигнал от термопреобразователей сопротивления Pt 1000

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 400 °C включ.

±0,8 °C в диапазоне свыше плюс 400 до плюс 600 °C включ.

Сигнат от термопреобразователей сопротивления Pt2000

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 200 °C включ.

Таблица 5 - Метрологические характеристики модулей xPAD2-TH8-P с модулем расширения PAD-CB8-X

Сигнал на входе модуля

Пределы допускаемой абсолютной основной погрешности, включая погрешность канала компенсации температуры холодного спая

Сигнал от термопар типа J

±1,0 °C в диапазоне от минус 200 до минус 100 °C включ. ±0,3 °C в диапазоне свыше минус 100 до плюс 150 °C включ. ±0,4 °C в диапазоне свыше плюс 150 до плюс 400 °C включ. ±1,0 °C в диапазоне свыше плюс 400 до плюс 1200 °C включ.

Сигнал от термопар типа

К

±1,0 °C в диапазоне от минус 200 до минус 25 °C включ.

±0,4 °C в диапазоне свыше минус 25 до плюс 120 °C включ. ±0,6 °C в диапазоне свыше плюс 120 до плюс 400 °C включ.

±1,0 °C в диапазоне свыше плюс 400 до плюс 1372 °C включ.

Сигнал от термопар типа

Т

±1,0 °C в диапазоне от минус 200 до минус 150 °C включ. ±0,4 °C в диапазоне свыше минус 150 до плюс 400 °C включ.

Таблица 6 - Метрологические характеристики модулей XPAD2-TH8-P с модулем расширения PAD-CB8-RTD

Сигнал на входе модуля

Пределы допускаемой абсолютной основной погрешности

Сигнал от термопреобразователей сопротивления Pt 100

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 400 °C включ.

±0,8 °C в диапазоне свыше плюс 400 до плюс 800 °C включ.

Сигнал от термопреобразователей сопротивления Pt200

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 400 °C включ.

±0,5 °C в диапазоне свыше плюс 400 до плюс 630 °C включ.

Сигнал от

термопреобразователей сопротивления Pt500

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 250 °C включ.

Сигнал от термопреобразователей сопротивления Pt 1000

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 400 °C включ.

±0,8 °C в диапазоне свыше плюс 400 до плюс 600 °C включ.

Сигнал от термопреобразователей сопротивления Pt2000

±0,25 °C в диапазоне от минус 200 до плюс 100 °C включ. ±0,4 °C в диапазоне свыше плюс 100 до плюс 400 °C включ.

±0.8 °C в диапазоне свыше плюс 400 до плюс 600 °C включ.

Таблица 7 - Метрологические характеристики модулей ввода импульсных сигналов

Модуль вво-да/вывода

Диапазоны преобразований импульсных сигналов/разрядность цифровых сигналов

Пределы допускаемой абсолютной погрешности в рабочих условиях применения (X - измеренное значение; R - верхняя граница диапазона измерений)

На входе

На выходе

TRION-BASE

Счет импульсов от 1

п32

до 2

32 бит

±1 имп.

Период следования импульсов от 100 нс до 10000 с

32 бит

±(12,5/Х+10 млн’’-R) нс

Частота следования импульсов от 0,0001 Гц до 10 МГц

32 бит

±(Х/80+10 млн’'-R) МГц

Ширина импульса от 100 нс до <10000 с

32 бит

±(12,5/Х+10 млн’'-R) нс

Скважность импульса св. 1 до 1-Ю11

32 бит

±(12,5/Х+10 млн’'-R)

TRION-CNT

Счет импульсов от 1

-32

до 2

32 бит

±1 имп.

Период следования импульсов от 100 нс до 10000 с

32 бит

±( 12.5/Х+10 млн’'-R) нс

Частота следования импульсов от 0,0001 Гц до 10 МГц

32 бит

±(Х/80+10 млн’'-R) МГц

Ширина импульса от 100 нс до <10000 с

32 бит

±( 12,5/Х+10 млн’’-R) нс

Скважность импульса от 100 нс до 10000 с

32 бит

±( 12,5/Х+10 млн’'-R) нс

TRION-TIMING

Счет импульсов от 1 -Р2

до 2

32 бит

±1 имп.

Период следования импульсов от 100 нс до 10000 с

32 бит

±( 12,5/Х+10 млн’’-R) нс

Частота следования импульсов от 0,0001 Гц до 10 МГц

32 бит

±(Х/80+10 млн’'-R) МГц

Ширина импульса от 100 нс до <10000 с

32 бит

±(12,5/Х+10 млн’’-R) нс

Скважность импульса от 100 нс до 10000 с

32 бит

±(12,5/Х+10 млн’’-R) нс

26

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
