Методика поверки «Имитаторы сигналов спутниковых навигационных систем GSS8000» (МП 651-16-14)

Первый заместитель генерального

директора - заместитель по научной работе ФГУП «В^ГЙИФТРИ»

АЛ. Щипунов

С5____2016 г.

ИНСТРУКЦИЯ

Имитаторы сигналов спутниковых навигационных систем GSS8000 МЕТОДИКА ПОВЕРКИ

651-16-14МП

л ty • G4 \D<d"

р.п. Менделеево

2016 г.

• 1.1 Настоящая методика поверки распространяется на имитаторы сигналов спутниковых навигационных систем GSS8000 (далее - имитатор сигналов) и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

2.1 При поверке имитатора сигналов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Примечание. Периодическую поверку допускается проводить в тех диапазонах, которые используются при эксплуатации, по соответствующим пунктам настоящей методики. При этом соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке (при его наличии) на основании решения эксплуатанта.

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается, имитатор сигналов бракуется и отправляется в ремонт.

3.1 При проведении поверки использовать эталоны и средства измерений, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других эталонов и средств измерений с метрологическими характеристиками, обеспечивающими определение метрологических характеристик поверяемого имитатора сигналов с требуемой точностью.

• 3.3 Применяемые средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке, эталоны должны быть аттестованы.

• 4.1 К проведению поверки имитатора сигналов допускается инженерно-технический персонал с высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками напряжением до 1000 В и имеющий право на поверку (аттестованный в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 К работе с имитатором сигналов допускаются лица, изучившие требования безопасности в соответствие с ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж по технике безопасности на рабочем месте.

• 6.1 Поверку проводить при следующих условиях:

  20 ±5;

  60±10;

  750±10;

  от 220 до 240; от 48 до 66.

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, мм рт. ст.

• - напряжение питания, В

• - частота напряжения питания, Гц

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ на поверяемый имитатор сигналов, по его подготовке к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки, по их подготовке к измерениям.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

- отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае имитатор сигналов бракуется и отправляется в ремонт.

• 8.2 Опробование

  • 8.2.1 Включить ПЭВМ и генератор сигналов из состава имитатора сигналов путем нажатия соответствующей кнопки включения на ПЭВМ и перевода в верхнее положение тумблера на задней панели генератора сигналов.

  • 8.2.2 После включения на дисплее ПЭВМ должна отображаться загрузка системы Windows. Дождаться окончания загрузки системы Windows, что свидетельствует о том, что имитатор сигналов готов к работе.

  • 8.2.3  Запустить установленное на ПЭВМ специализированное программное обеспечение SimGEN и в соответствии с технической документацией имитатора сигналов провести внутреннюю калибровку. По окончании калибровки (не более 30 минут) проконтролировать результаты на предмет отсутствия ошибок.

  • 8.2.4 Результаты поверки считать положительными, если по результатам внутренней калибровки имитатора сигналов отсутствуют ошибки. В противном случае имитатор сигналов бракуется и отправляется в ремонт.

• 8.3 Идентификация программного обеспечения

  • 8.3.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) имитатора сигналов проводить в соответствии с разделом 1 РЭ в следующей последовательности:

• - проверить идентификационное наименование ПО имитатора сигналов;

• - проверить номер версии ПО имитатора сигналов.

• 8.3.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3. В противном случае имитатор сигналов бракуется и отправляется в ремонт.

Таблица 3                                                                _____

• 8.4 Определение номинальных значений несущих частот выходных сигналов

  • 8.4.1 Для определения номинальных значений несущих частот выходных сигналов подключить к имитатору сигналов навигационную аппаратуру потребителей ГЛОНАСС/GPS/Galileo/SBAS, например, GNSS-станцию Trimble NetR9 Ti-2, используя антенный кабель. Использовать радиочастотный разъем N-типа для выдачи формируемых навигационных сигналов, расположенный на лицевой панели генератора сигналов.

  • 8.4.2 Включить имитатор сигналов и GNSS-станцию Trimble NetR9 Ti-2 и дождаться установления рабочего режима работы для каждого из средств.

  • 8.4.3 Сформировать и воспроизвести на имитаторе сигналов сценарий для неподвижного объекта с сигналами КНС ГЛОНАСС (LI, L2, литеры рабочих частот от минус 7 до 6), GPS (LI, L2, L5), Galileo (El, E5ab, Е6), подсистемы SBAS (LI, L5).

  • 8.4.4 Провести измерения текущих навигационных параметров по сигналам КНС ГЛОНАСС, GPS, Galileo и подсистемы SBAS GNSS-станцией Trimble NetR9 Ti-2 в течение 1 суток. По окончании измерений проконтролировать наличие измерительной информации (файлы формата Rinex) GNSS-станции Trimble NetR9 Ti-2 по сигналам КНС ГЛОНАСС (L1, L2, литеры рабочих частот от минус 7 до 6), GPS (LI, L2, L5), Galileo (El, E5ab, Е6) и подсистемы SBAS (LI, L5).

  • 8.4.5 Результаты поверки считать положительными, если по результатам измерений GNSS-станции Trimble NetR9 Ti-2 в наличии измерительная информация по сигналам КНС ГЛОНАСС (LI, L2, литеры рабочих частот от минус 7 до 6), GPS (LI, L2, L5), Galileo (El, E5ab, Е6) и подсистемы SBAS (LI, L5), что свидетельствует о том, что сигналы КНС ГЛОНАСС, GPS, Galileo и подсистемы SBAS, формируемые имитатором сигналов, соответствуют опубликованным интерфейсным контрольным документам, а, следовательно,

номинальные значения несущих частот выходных сигналов соответствуют:

• 8.5 Определение относительной вариации частоты внутреннего опорного генератора за 1 сутки (после 24-часового прогрева)

  • 8.5.1 Собрать схему измерений в соответствии с рисунком 1.

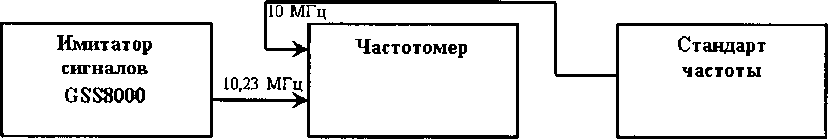

Рисунок 1 - Схема измерений для определения относительной вариации частоты внутреннего опорного генератора за 1 сутки

Для подключения частотомера к имитатору сигналов использовать разъем (INT REF OUT) на задней панели генератора сигналов из состава имитатора сигналов.

• 8.5.2 Включить имитатор сигналов, частотомер и стандарт частоты и дождаться установления рабочего режима работы для каждого из средств.

• 8.5.3 По окончании времени прогрева имитатора сигналов 24 часа провести измерение частоты внутреннего опорного генератора для генератора сигналов из состава имитатора сигналов.

• 8.5.4 Определить относительную погрешность по частоте $0/1 по формуле (1):



где/_Н0Л1. = 10,23 МГц.

• 8.5.5 По окончании 1 суток от момента первого измерения провести повторное измерение частоты и определить относительную погрешность по частоте $о/2 ■

• 8.5.6  Определить относительную вариацию частоты внутреннего опорного генератора за 1 сутки по формуле (2):

$01сут. ⁼ $0/2 ~$0/1-                                             (2)

• 8.5.7 Результаты поверки считать положительными, если для генератора сигналов, входящего в состав имитатора сигналов, значение относительной вариации частоты внутреннего опорного генератора за 1 сутки (после 24-часового прогрева) находится в пределах ± 5 10‘¹⁰. В противном случае имитатор сигналов бракуется. При положительных результатах поверки отрегулировать при необходимости внутренний опорный генератор до получения показания частоты на табло частотомера в пределах ± 0,02 Гц от номинального значения 10,23 МГц, используя отвертку, входящую в комплект инструментов для калибровки, и регулировочный винт в отверстии на лицевой панели генератора сигналов.

8.6 Определение относительного уровня гармонических составляющих

• 8.6.1 Собрать схему измерений в соответствии с рисунком 2.

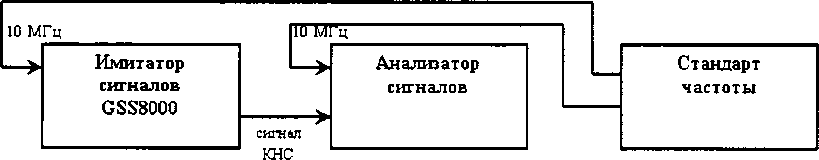

Рисунок 2 - Схема измерений для определения уровня гармонических составляющих

Для подключения анализатора сигналов к имитатору сигналов использовать разъем (MON/CAL OUT) на корпусе генераторов сигналов из состава имитатора сигналов.

• 8.6.2 Включить имитатор сигналов, анализатор сигналов и стандарт частоты и дождаться установления рабочего режима работы для каждого из средств.

• 8.6.3  На имитаторе сигналов выполнить последовательно формирование немодулированных сигналов (CW - Continuous Wave) со значениями несущих частот навигационных сигналов в соответствии с РЭ.

• 8.6.4 Настроить значения уровня мощности и ширины полосы частот анализатора сигналов для получения на дисплее изображения, характеризующего уровень второй гармонической составляющей.

• 8.6.5 Определить относительный уровень гармонических составляющих.

• 8.6.6 Результаты поверки считать положительными, если значения относительного уровня гармонических составляющих не более минус 40 дБс. В противном случае имитатор сигналов бракуется.

• 8.7 Определение погрешности установки уровня мощности выходных сигналов

• 8.7.1 Собрать схему измерений в соответствии с рисунком 3.

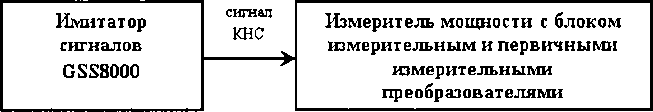

Рисунок 3 - Схема измерений для определения погрешности установки уровня мощности выходных сигналов

Для подключения измерителя мощности с блоком измерительным и первичными измерительными преобразователями к имитатору сигналов использовать разъем (MON/CAL OUT) на корпусе генераторов сигналов из состава имитатора сигналов. Обеспечить информационную связь между генератором сигналов и измерителем мощности по интерфейсному кабелю.

• 8.7.2  Включить имитатор сигналов и измеритель мощности и дождаться установления рабочего режима работы для каждого из средств. Перед использованием измерителя мощности провести его калибровку и учитывать соответствующие поправочные коэффициенты при проведении измерений мощности.

• 8.7.3 Рассчитать ожидаемый уровень мощности выходных сигналов RFREF(GNSS) КНС ГЛОНАСС (LI, L2), КНС GPS (LI, L2, L5), КНС Galileo (El, E5ab, Е6) от разъема (MON/CAL OUT) на корпусе генератора сигналов по формуле (3), например, для сигналов КНС ГЛОНАСС (L1). Для этого использовать значения OFFSET(GNSS) - значения ослабления уровня мощности сигналов от разъема (MON/CAL OUT) на корпусе генератора сигналов до разъема N-типа, расположенного на лицевой панели генератора сигналов, приведенные в технической документации на имитатор сигналов.

RFREF(WIOHACC LI) = OFFSET (ГЛОНАСС L1) - 131,0 дБм + К_у,      (3)

где минус 131,0 дБм - номинальный уровень мощности сигналов КНС ГЛОНАСС (L1), приведенный в технической документации на имитатор сигналов;

К_у - программно устанавливаемый коэффициент усиления.

• 8.7.4  На имитаторе сигналов выполнить последовательно формирование навигационных сигналов в соответствии с РЭ.

• 8.7.5 Определить погрешность установки уровня мощности выходных сигналов по формуле (4):

Л = RFREF(GNSS) - Р_изм.,                                               (4)

где Р_изм. - уровень мощности навигационных сигналов, измеренный измерителем мощности.

• 8.7.6 Результаты поверки считать положительными, если значения погрешности установки уровня мощности выходных сигналов находятся в пределах ± 0,5 дБ. В противном случае имитатор сигналов бракуется. При положительных результатах поверки для генератора сигналов из состава имитатора сигналов в соответствие с РЭ компенсировать значения абсолютной погрешности А в случае, если 0,3 дБ < А < 0,5 дБ, путем задания соответствующей команды. В соответствии с п.п. 8.7.4 - 8.7.5 повторно определить погрешность установки уровня мощности выходных сигналов и убедиться, в том, что погрешности А компенсированы.

• 8.8 Определение межканального смещения уровня мощности выходных сигналов

• 8.8.1 Использовать рабочее место в соответствии с рисунком 3.

• 8.8.2  Включить имитатор сигналов и измеритель мощности и дождаться установления рабочего режима работы для каждого из средств. Перед использованием измерителя мощности провести его калибровку и учитывать соответствующие поправочные коэффициенты при проведении измерений мощности.

• 8.8.3  На имитаторе сигналов выполнить последовательно формирование навигационных сигналов в каналах с 1-го по 16-ый в соответствии с РЭ.

• 8.8.4 Определить значения межканального смещения уровня мощности выходных сигналов по формуле (5):

Ак ~ Ризм.1 ~ Ризм.к>                                                                     (5)

где Ризм.1 ~ измеренный уровень мощности для 1-го канала;

Ризм.к ~ измеренный уровень мощности для k-го канала, к = 2, 3, ... 16.

• 8.8.5 Результаты поверки считать положительными, если значения межканального смещения уровня мощности выходных сигналов находятся в пределах ± 0,1 дБ. В противном случае имитатор сигналов бракуется.

• 8.9 Определение СКО случайной составляющей погрешности формирования беззапросной дальности

• 8.9.1 Собрать схему измерений в соответствии с рисунком 4.

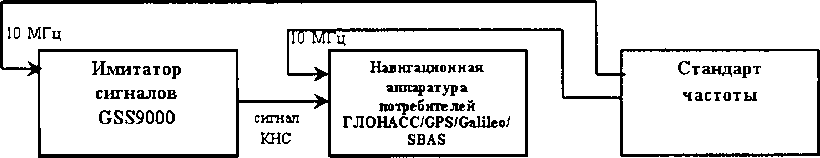

Рисунок 4 - Схема измерений для определения погрешности формирования беззапросной дальности

Для подключения навигационной аппаратуры потребителей ГЛОНАСС/GPS/Galileo/SBAS, например, GNSS-станции Trimble NetR9 Ti-2, к имитатору сигналов использовать радиочастотный разъем N-типа для выдачи формируемых навигационных сигналов, расположенный на лицевой панели генератора сигналов.

• 8.9.2 Включить имитатор сигналов, GNSS-станцию Trimble NetR9 Ti-2 и стандарт частоты и дождаться установления рабочего режима работы для каждого из средств.

• 8.9.3 Сформировать и воспроизвести на имитаторе сигналов сценарий для неподвижного объекта с сигналами КНС ГЛОНАСС (LI, L2, литеры рабочих частот от минус 7 до 6), GPS (LI, L2, L5) и Galileo (El, E5ab, Е6).

• 8.9.4 Провести измерения текущих навигационных параметров по сигналам КНС ГЛОНАСС, GPS и Galileo GNSS-станцией Trimble NetR9 Ti-2 в течение 1 суток. По окончании измерений проконтролировать наличие измерительной информации (файлы формата Rinex) GNSS-станции Trimble NetR9 Ti-2 по сигналам КНС ГЛОНАСС (LI, L2, литеры рабочих частот от минус 7 до 6), GPS (LI, L2, L5) и Galileo (El, E5ab, Е6), а также файла с измерительной информацией имитатора сигналов.

• 8.9.5 Для определения СКО случайной составляющей погрешности формирования беззапросной дальности определить i-ые разности приращения псевдодальности имитатора сигналов и приращения псевдодальности, измеренной GNSS-станцией Trimble NetR9 Ti-2, по формуле (6):

AAS_t = ASi-AS_iu3M.,                                                         (6)

где AS) = Si - Si-i - i-oe значение приращения псевдодальности имитатора сигналов, вычисленное путем обработки файла с измерительной информацией;

AS, _изм. = (Lj - Li.i)-Ak - i-oe значение приращения псевдо дальности, измеренной GNSS-станцией Trimble NetR9 Ti-2;

Лк - длина волны несущей для литеров рабочих частот КНС ГЛОНАСС (от минус 7 до 6), для центральных частот КНС GPS и Galileo.

• 8.9.6 Определить СКО случайной составляющей погрешности формирования беззапросной дальности по формуле (7):

где AAS. — IL AAS.  _ среднее значение i-ых разностей приращения

i = l

псевдо дальности имитатора сигналов и приращения псевдодальности, измеренной GNSS-станцией Trimble NetR9 Ti-2.

СКО случайной составляющей погрешности формирования беззапросной дальности определить по сигналам КНС ГЛОНАСС LI, GPS L1 и Galileo El.

• 8.9.7 Результаты поверки считать положительными, если значения СКО случайной составляющей погрешности формирования беззапросной дальности не более 0,01 м. В противном случае имитатор сигналов бракуется.

• 8.10 Определение СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности

• 8.10.1 Для определения СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности (псевдоскорости) имитатора сигналов использовать измерительную информацию (файлы формата Rinex) GNSS-станции Trimble NetR9 Ti-2, полученную в п. 8.9, и определить i-ые разности псевдоскорости имитатора сигналов и псевдоскорости, измеренной GNSS-станцией Trimble NetR9 Ti-2, по формуле (8):

ADi = Di-D_iU3M.,                                                          (8)

где Dj - i-oe значение псевдоскорости имитатора сигналов, содержащееся в файле с измерительной информацией;

Di изм. ~ i-oe значение псевдоскорости, измеренной GNSS-станцией Trimble NetR9 Ti-2.

• 8.10.2 Определить СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности по формуле (9):

— ^N

где      ~ ы           - среднее значение i-ых разностей псевдоскорости

^v i = I

имитатора сигналов и псевдоскорости, измеренной GNSS-станцией Trimble NetR9 Ti-2.

СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности определить по сигналам КНС ГЛОНАСС LI, GPS Ы и Galileo El.

• 8.10.3 Результаты поверки считать положительными, если значения СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,01 м/с. В противном случае имитатор сигналов бракуется.

• 8.11 Определение погрешности измерений интервала времени между импульсным сигналом шкалы времени 1 Гц и соответствующим ему событием в навигационном сигнале

• 8.11.1 Собрать схему измерений в соответствии с рисунком 5.

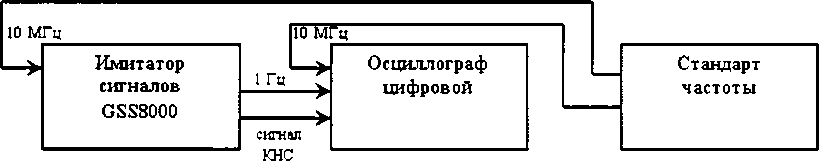

  Рисунок 5 - Схема измерений для определения погрешности измерений интервала времени между импульсным сигналом шкалы времени 1 Гц и соответствующим ему событием в навигационном сигнале

Для подключения осциллографа цифрового к имитатору сигналов использовать разъем (MON/CAL OUT) и разъем (TIMER OUTPUT) на корпусе генератора сигналов из состава имитатора сигналов.

• 8.11.2 Включить имитатор сигналов, осциллограф цифровой и стандарт частоты и дождаться установления рабочего режима работы для каждого из средств.

• 8.11.3  На имитаторе сигналов выполнить последовательно формирование навигационных сигналов в соответствии с РЭ.

• 8.11.4 Настроить значение уровня запуска триггера (1 В, импульсный сигнал частотой 1 Гц, подаваемый на вход) осциллографа цифрового для получения на дисплее изображений, подобных приведенным на рисунке 6.



  |     ИЧ'Я«|

  мо Vi» I

  F*------1

  М.ММ л       '

  МО V» ю

  'ile

  ,1

  н М.*М* л

  1 Ж*

  МО

  МВ

  L1XM

  MVW.

  МО

  1

  1

  «м'Ч'М

  ВВ

  |1Мх

  Шим      Ы1»  :

  1 **

  1ИМ

  j ’!»•«

  •

  1 ВВ

а)                                    " б)            ......

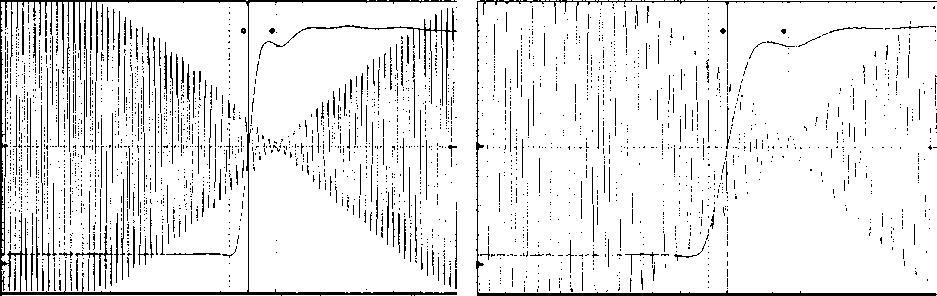

Рисунок 6 - Изображение изменения фазы в псевдослучайной последовательности (ПСП) высокочастотного сигнала КНС ГЛОНАСС L1 а) и КНС GPS L1 б)

• 8.11.5 Провести измерения интервала времени Г, между импульсным сигналом шкалы времени имитатора сигналов 1 Гц (1 PPS) по уровню 0,5 и изменением фазы в ПСП высокочастотного (ВЧ) сигнала, характеризующим переход от последнего элемента предыдущей ПСП к первому элементу следующей ПСП (для сигналов КНС ГЛОНАСС необходимо учесть поправку на 2?эл. ⁼ 1957-2 = 3914 нс).

Измерения Т, провести по сигналам КНС ГЛОНАСС (LI, L2, литеры рабочих частот от минус 7 до 6), GPS (LI, L2, L5) и Galileo (El, E5ab, Е6).

Учесть в измерениях Т] поправки на задержку сигналов в радиочастотных кабелях, подключаемых к разъему (MON/CAL OUT) и разъему (TIMER OUTPUT) на корпусе генератора сигналов из состава имитатора сигналов.

• 8.11.6 Результаты поверки считать положительными, если значения погрешности измерений интервала времени между импульсным сигналом шкалы времени 1 Гц и соответствующим ему событием в навигационном сигнале находится в пределах ± 2 нс. В противном случае имитатор сигналов бракуется.

• 8.12 Определение диапазона скорости при моделировании параметров движения объекта

• 8.12.1  Использовать схему измерений в соответствии с рисунком 2. Для подключения анализатора сигналов к имитатору сигналов использовать разъем (MON/CAL OUT) на корпусе генераторов сигналов из состава имитатора сигналов.

• 8.12.2 Включить имитатор сигналов, анализатор сигналов и стандарт частоты и дождаться установления рабочего режима работы для каждого из средств.

• 8.12.3 Сформировать и воспроизвести на имитаторе сигналов сценарий для объекта типа «самолет», движущегося по направлению к геостационарному космическому аппарату. В этом случае изменение значения несущей частоты навигационного сигнала от номинального значения будет обусловлено влиянием эффекта Доплера.

Параметры сценария (рисунок 7):

а) неподвижное положение;

б) рывок со значением минус 890400 м/с³, при этом значение ускорения достигает минус 186984 м/с², значение скорости достигает минус 119669,76 м/с;

в) движение с постоянной скоростью;

г) рывок со значением 890400 м/с³, при этом значения ускорения достигает 186984 м/с², скорость достигает сначала нулевого значения, затем увеличивается до максимального значения;

д) движение с постоянной скоростью;

е) рывок со значением минус 890400 м/с³, при этом значение ускорения достигает минус 186984 м/с², значение скорости достигает нулевого значения.

время. с

Рисунок 7 - График изменения скорости объекта типа «самолет»

• 8.12.4 Фиксировать на анализаторе сигналов смещение несущей частоты навигационного сигнала от номинального значения, обусловленное влиянием эффекта Доплера (рисунок 8). Смещение несущей частоты вправо и влево, обусловленное изменением скорости в проекции от минимального до максимального значения, должно быть не менее                = 628,125кГц.

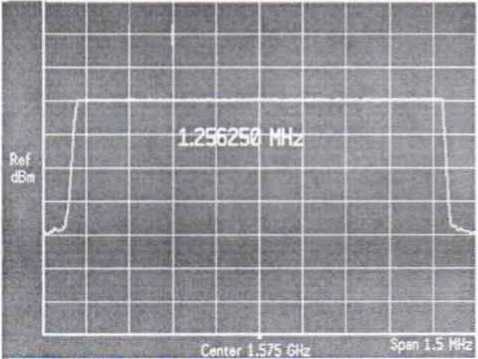

  Рисунок 8 - Смещение несущей частоты навигационного сигнала относительно номинального значения 1,57542 ГГц

• 8.12.5 Определить верхнюю границу диапазона скорости при моделировании параметров движения объекта по формуле (10):

г=-^Л-                                         (10)

J и

_                 299792458м/с        _1Лз_{г 11О}-_ПП /

Таким ооразом, V =-------------628,12^-10 Гц = 119э00м / с.

1,57542 10 Гц

• 8.12.6 Результаты поверки считать положительными, если диапазон скорости при моделировании параметров движения объекта составляет от 0 до 119500 м/с. В противном случае имитатор сигналов бракуется.

• 9.1 При положительных результатах поверки на имитатор сигналов выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый имитатор сигналов к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин непригодности.
