УТВЕРЖДАЮ

Заместитель генерального директора

ipoypr»

2019 г.

Р.В. Павлов

УСИЛИТЕЛИ СОГЛАСУЮЩИЕ СИЭЛ-165Х

Методика поверки

ТПКЦ.427710.111 МП

г. Санкт-Петербург

2019

1. ОБЪЕКТ ПОВЕРКИ

Настоящая методика поверки распространяется на усилители согласующие (УС) СИЭЛ-165Х модификаций СИЭЯ-1651, СИЭЛ-1651N. СИЭЛ-1652, СИЭЛ-1653, СИЭЛ-1656, СИЭЛ-1657 и устанавливает методику первичной и периодической поверки.

УС предназначены для преобразования заряда от пьезоэлектрического вибропреобразователя (ПЭВП) в переменное или постоянное напряжение или ток в зависимости от модификации усилителя. УС разработаны в следующих модификациях:

выходной сигнал -

выходной сигнал -

выходной сигнал -

выходной сигнал -

выходной сигнал -

выходные сигналы -

переменное напряжение, пропорциональное виброускорению: СИЭЛ-1651-001,   СИЭЛ-1651 -002,        СИЭЛ-1651 -005;

переменное напряжение, пропорциональное виброускорению, при постоянном отрицательном выходном напряжении минус 10В:: СИЭЛ-1651N-001, СИЭЛ-1651N-005,      СИЭЛ-1651N-010;

переменная составляющая тока, пропорциональная виброускорению: СИЭЛ-1652-002, СИЭЛ-1652-004,       СИЭЛ-1652-008;

переменное напряжение, пропорциональное виброскорости: СИЭЛ-1653-020,   СИЭЛ-1653-032,       СИЭЛ-1653-050;

постоянный ток, пропорциональный СКЗ виброскорости: СИЭЛ-1656-100,   СИЭЛ-1656-160,        СИЭЛ-1656-250;

переменное напряжение, пропорциональное виброускорению, переменное напряжение, пропорциональное виброскорости, постоянный ток, пропорциональный СКЗ виброскорости: СИЭЛ-1657-0,5-010-080,   СИЭЛ-1657-1.0-020-160.

Интервал между поверками - три года.

2. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки выполняют операции и применяют средства поверки в соответствии с таблицей 2-1.

Таблица 2-1

Наименование операции поверки

Номер пункта методики

Эталонные СИ и вспомогательная аппаратура

Проведение операции при

первичной поверке и поверке после ремонта

периодической поверке

1. Внешний осмотр

4.1

Визуально

Да

Да

2. Проверка постоянного выходного напряжения или постоянного выходного тока при отсутствии сигнала на входе для соответствующей модификации УС

4.3

Генератор сигналов произвольной формы Agilent 33220А, диапазон частот синусоидального сигнала от 1 xlO’до 20x106 Гц, диапазон установки размаха выходного напряжения 10 мВ - 10 В, ПГ ±(0,01 хПпик-пик+0,001) В Мультиметр Agilent 34401 А; постоянное напряжение от 100 мВ до 1000 В; переменное от 3 Гц до 300 кГц, от 100 мВ до 750 В; ПГ ±(0,05D+0,04E) В, где D - показание прибора, Е -верхнее граничное значение диапазона измерений; сила постоянного тока от 10 мА до 3 А; сила переменного тока от 3 Гц до 5 кГц, от 1 мА до 3 А; ПГ ±(0,005D+0,01Е) В, где D -показание прибора, Е - верхнее граничное значение диапазона измерений

Источник питания ПрофКиП Б5-71/1; диапазон воспроизведения выходного напряжения от 0,01 В до 30 В, ПГ ±(0,01хиВЫх+0,2) В Блок конденсаторов Ci = Сг = (2000 ± 2) пФ

Пульт 165/951 для подключения СИ к УС

Расчет

Ж

Да

3. Определение действительных значений коэффициентов преобразования, их отклонений от номинальных значений и нелинейности амплитудной характеристики, проверка максимальных значений выходного сигнала

4.4

Да

Да

4. Проверка частотного диапазона преобразования, определение неравномерности частотной характеристики и крутизны спада АЧХ

4.5

Да

Да

5. Определение основной относительной погрешности преобразования

4.6

Расчет

Ж

Да

Примечания. 1. При проведении поверки допускается применять другое оборудование и средства измерений, параметры которых не хуже параметров оборудования и средств измерений, указанных в таблице 2-1.

2. Для модификации УС СИЭЛ-1657 по просьбе Заказчика допускается поверка в ограниченном частотном диапазоне для выходов по виброскорости и СКЗ виброскорости, и меньшего числа выходов (виброускорения, виброскорости или СКЗ виброскорости).

3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

Все операции поверки проводят в нормальных климатических условиях:

  • -  температура окружающего воздуха, °C.......................................................20±5;

  • -  относительная влажность, %............................................................. от 30 до 80;

  • -  атмосферное давление, кПа................................................не регламентируется;

  • -  напряжение питания, В, постоянное.........................................................24±0,5.

При проведении поверки должны соблюдаться требования безопасности, изложенные в документе:

Усилители согласующие СИЭЛ-165Х. Руководство по эксплуатации. ТПКЦ.427710.111 РЭ.

Поверку может проводить специалист, имеющий высшее профессиональное образование.

  • 4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.1.  Внешний осмотр
  • 4.1.1. Проверить комплект поставки УС, состояние маркировочных надписей, целостность клеммных соединителей и корпуса прибора.

  • 4.1.2. Приборы с дефектами, влияющими на технические характеристики, бракуют и направляют в ремонт.

4.2.  Подготовка к поверке
  • 4.2.1. Собрать приведенную в Приложении А электрическую схему для соответствующей модификации испытуемого УС. Подготовить протокол поверки в соответствии с Приложением Б для соответствующей модификации УС.

  • 4.2.2. Измерить значение сопротивления R-y с погрешностью не более ± 0,1%.

  • 4.2.3. Включить питание УС и используемые приборы и прогреть их в течение 5 минут для установления рабочих режимов.

  • 4.3.  Проверка постоянного напряжения на выходе или постоянного выходного тока при отсутствии сигнала на входе для соответствующей модификации УС Проверка постоянного выходного напряжения при отсутствии сигнала на входе выполняется для модификации УС СИЭЛ—1651 N.

    • 4.3.1. Отключить выходной сигнал генератора.

    • 4.3.2. Измерить постоянное выходное напряжение при отсутствии сигнала на входе УС СИЭЛ-1651Ы.

Результат проверки является положительным, если измеренное выходное напря-жение при отсутствии сигнала на входе находится в пределах (минус 10,0±0,2) В.

Проверка постоянного выходного тока при отсутствии сигнала на входе выполняется для следующих модификаций УС: СИЭЛ-1652, СИЭЛ-1656 и СИЭЛ-1657 - выход по СКЗ виброскорости.

  • 4.3.3. Отключить выходной сигнал генератора.

  • 4.3.4. Измерить постоянное напряжение =^выхо , мВ, на резисторе R-y . Ом.

  • 4.3.5. Вычислить ток То , мА, по формуле (1):

. ^вьйо                                        /П

Результат проверки является положительным, если выходной ток при отсутствии сигнала на входе для модификации СИЭЛ-1652 находится в пределах (12,00±0,12) мА;

для модификаций СИЭЛ-1656 и СИЭЛ-1657, выход СКЗ виброскорости, находится в пределах (4,00±0,04) мА.

4.4.   Определение действительных значений коэффициентов преобразования, их отклонения от номинальных значений и нелинейности амплитудной характеристики, проверка максимальных значений выходного сигнала
  • 4.4.1. На базовой частоте последовательно задать на входе блока конденсаторов (2000 ± 2) пФ не менее пяти значений переменного напряжения Uq таким образом, чтобы t/вых, находилось в диапазоне, указанном ниже, включая крайние значения для модификаций УС:

СИЭЛ-1651, СИЭЛ-165Ш и СИЭЛ-1657 выход виброускорения в диапазоне (0,01 -1,0) от максимального значения;

СИЭЛ-1652 в диапазоне (0,05 - 1,0) от максимального значения;

СИЭЛ-1653 и СИЭЛ-1657, выход виброскорости в диапазоне (0,02 - 1,0) от максимального значения;

СИЭЛ-1656 и СИЭЛ-1657, выход СКЗ виброскорости в диапазоне и (0,05 - 1,0) от максимального значения.

  • 4.4.2. Заявленные максимальные значения выходного сигнала для модификаций УС:

СИЭЛ-1651 амплитуда напряжения переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не менее 10 кОм, В

СИЭЛ-1651К амплитуда напряжения переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не менее 10 кОм, В

СИЭЛ-1652 амплитуда силы переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не более 500 Ом, мА

СИЭЛ-1653 амплитуда напряжения переменного тока, пропорционального виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм. В

СИЭЛ-1656 значение силы постоянного тока, пропорциональное СКЗ виброскорости, при сопротивлении цепей нагрузки не более 500 Ом

СИЭЛ-1657, выход виброускорения - амплитуда напряжения переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не менее 10 кОм, В

СИЭЛ-1657, выход виброскорости - амплитуда напряжения переменного тока, пропорционального виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм, В

СИЭЛ-1657, выход СКЗ виброскорости - значение силы постоянного тока, пропорционального СКЗ виброскорости, при сопротивлении цепей нагрузки не более 500 Ом

Примечание. Для модификаций УС: СИЭЛ-1652, СИЭЛ-1656 и СИЭЛ-1657, выход СКЗ виброскорости, при определении максимального значения t/вых использовать значение сопротивления Rj, определенное в п. 4.2.

  • 4.4.3. По формулам, приведенным в таблице 4-1, рассчитать соответствующие значения коэффициентов преобразования К< испытуемой модификации УС.

Таблица 4-1.

Модификация УС

Расчетная формула

Размерность к.

СИЭЛ-1651 иСИЭЛ-1651М

г       Ю3

‘ Uci (С/2)

[мВ/пКл]

СИЭЛ-1652

г _ ~W06

‘ ис1.^-(С/2)

[мкА/пКп]

СИЭЛ-1653

_ '"'^вых/ ’ 2л: -/Б ' Ucr(C/2)

[ВДпКлс)]

СИЭЛ-1656

1=и         \ 2я-/Б-103

>' 1 R,     том1 Uci-(C/2)

[мАДпКлс)]

СИЭЛ-1657

выход виброускорения (А)

г       юэ

' ис< • (С/2)

[мВ/пКл]

выход вибро-скорости(V)

_ ГМ^ВЫХ/ ’ 2я - А ‘ Uci(C/2)

[ВДпКлс)]

выход СКЗ виброскорости (Ve)

1=и         \ 2д-/б-103

1Z        .вь& т       .

' I R,             1/с..(С/2)

[мАДпКлс)]

Обозначения величин, принятые в таблице 4.1:

~Цзых/ переменное напряжение на сопротивлении нагрузки, мВ.

=^bhx/ постоянное напряжение на сопротивлении нагрузки, мВ.

Ят измеренное значение сопротивления нагрузки (см. п. 4.2.2), Ом.

10 ном номинальное значение выходного тока в отсутствии входного сигнала, мА. /Б базовая частота, равная 160 Гц для всех модификаций УС,

кроме УС СИЭЛ-1657 с уменьшенным частотным диапазоном преобразования измерительных каналов виброскорости и СКЗ виброскорости. В этом случае/Б вычисляется по формуле (2):

■fB (округленное значение)                                (2),

где /н нижняя граница частотного диапазона преобразования, Гц;

/в верхняя граница частотного диапазона преобразования, Гц.

С значение емкости блока конденсаторов: С = С, = С2, пФ.

  • 4.4.4. Вычислить действительное значение коэффициента преобразования для каждой испытуемой модификации по формуле (3):

(3),

где N число измерений,

Kj коэффициент преобразования при i - ом значении входного напряжения.

  • 4.4.5. Вычислить отклонение Лк действительного значения коэффициента преоб-разования Кд от его номинального значения /жом по формуле (4):

Дк = (*Д~*ном) . 100о

Кном

  • 4.4.6. Вычислить отклонение Л fa коэффициента преобразования от значения Кд по формуле (5) и определить нелинейность амплитудной характеристики ЛА по формуле (6):

дк. =   & ■ 100%

  • (5) ,

  • (6) .

кл

Дд = тах Л/<

  • 4.4.7. Результат проверки является положительным, если в соответствующих диапазонах выходных сигналов для модификаций УС

СИЭЛ-1651, СИЭЛ-165Ш и СИЭЛ-1657 (выход по виброускорению) в диапазоне (0,01 - 1,0) от максимального значения;

СИЭЛ-1652 в диапазоне (0,05 - 1,0) от максимального значения;

СИЭЛ-1653 и СИЭЛ-1657 (выход по виброскорости) в диапазоне (0,02 - 1,0) от максимального значения;

СИЭЛ-1656 и СИЭЛ-1657 (выход по СКЗ виброскорости) в диапазоне (0,05 - 1,0) от максимального значения

  • - значение Кд соответствует номинальному значению коэффициента преобразования для соответствующей модификации УС;

  • - полученное значение Лк находится в пределах ±2,0%;

    - нелинейность амплитудной характеристики Да соответствует следующим требованиям

    для модификаций УС:

    СИЭЛ-1651, СИЭЛ-165Ш, СИЭЛ-1652 и СИЭЛ-1657 (выход по виброускорению)

в диапазоне (0,01 - 1,0) от максимального значения, %, не более

СИЭЛ-1653 и СИЭЛ-1657 (выход по виброскорости)

в диапазоне (0,02 - 1,0) от максимального значения, %, не более

СИЭЛ-1656 и СИЭЛ-1657 (выход по СКЗ виброскорости)

в диапазоне (0,05 - 1,0) от максимального значения, %. не более

- максимальные значения выходного сигнала для соответствующей модификации УС

обеспечиваются.

4.5. Проверка частотного диапазона преобразования, определение неравномерности частотной характеристики и крутизны спада АЧХ
  • 4.5.1. Для проверки частотного диапазона преобразования выбрать не менее десяти значений частоты fi , которые должны включать частоты 0,5 Ун , /н , , /в , 2 /в. Значения частот, предпочтительно, выбираются из ряда R5 по ГОСТ 8032-84. Заявленный частотный диапазон модификаций УС, от /н до /в , Гц:

    СИЭЛ-1651..................................................................................................от 2 до 5000,

    CH3JI-1651N.............................................................................................от 1 до 10000,

    СИЭЛ-1652 ..................................................................................................от 5 до 2000,

    СИЭЛ-1653 ................................................................................................от 10 до 1000,

    СИЭЛ-1656 ................................................................................................от 10 до 1000,

    СИЭЛ-1657 (выход по виброускорению)...............................................от 5 до 10000,

    СИЭЛ-1657 (выходы по виброскорости и по СКЗ виброскорости).......от 10 до 1000.

  • 4.5.2. На вход блока конденсаторов (2000 ± 2) пФ подать такое напряжение частотой fi , чтобы значение Свых, составило около 0,9 от максимального выходного сигнала.

  • 4.5.3. Вычислить значения коэффициентов преобразования на каждой из частот f по формулам из таблицы 4-1.

  • 4.5.4. В диапазоне частот от /н до /в вычислить значения отклонения Jy; коэффициентов преобразования Ау; от значения коэффициента преобразования на базовой частоте Kft по формуле (7) и определить неравномерность частотной характеристики Jy* по формуле (8):

    = max

    4К. =        . ioo%

    • (7) ,

    • (8) .

  • 4.5.5. Вычислить крутизну спадов АЧХ по формулам (9) и (10):

Х/н

5Н = 201g                                                       (9),

Хр.з/н

Х/в

= 201g——                                  (10).

AS/fe

  • 4.5.6. Результат проверки является положительным, если для модификаций УС в частотных диапазонах, Гц

СИЭЛ-1651

от 2 до 5000; от 2 до 5000;

от 5 до 2000; от 10 до 1000; от 5 до 10000;

от 10 до 1000

CH3JI-1651N

СИЭЛ-1652

СИЭЛ-1653 и СИЭЛ-1656-...

СИЭЛ-1657 (выход по виброускорению)

СИЭЛ-1657 (выходы по виброскорости и по СКЗ виброскорости)

значения неравномерности частотной характеристики ( А/) не превышают 5%; крутизна спадов АЧХ УС кроме модификаций СИЭЛ-1651, СИЭЛ-1651Ы, СИЭЛ-1652 и СИЭЛ-1657 (выход по виброускорению), превышает 18 дБ/октаву.

4.6. Определение основной относительной погрешности преобразования электрического заряда
  • 4.6.1.   Используя результаты определения Ja , Af (пп. 4.4, 4.5 соответственно) вычислить основную относительную погрешность преобразования электрического заряда при доверительной вероятности 0,95 по формуле (11):

у с = ±1.1 J^a2 + ^/2 + Ад2 + 4В2 + 4Ч2 + Дс2                               (11),

где ЛА нелинейность амплитудной характеристики, %;

Иу неравномерность частотной характеристики, %;

Hr погрешность измерения сопротивления нагрузки Ят, %;

Ив  погрешность мультиметра, %;

Иц   погрешность установки частоты, %;

Ис погрешность измерения емкости конденсаторов (2000 ± 2) пФ, %.

  • 4.6.2.  Результат проверки является положительным, если основная относительная погрешность преобразования электрического заряда (Дус) для модификаций УС:

СИЭЛ-1651, СИЭЛ-1651Ы, СИЭЛ-1652 и СИЭЛ-1657 (выход по виброускорению),

не превышает.........................................................................................................±6,0%;

СИЭЛ-1653 и СИЭЛ-1657 (выход по виброскорости), не превышает...........±6,0%;

СИЭЛ-1656 и СИЭЛ-1657 (выход по СКЗ виброскорости) не превышает ....±8,0%;

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 5.1.   Положительные результаты поверки оформляются отметкой в паспорте УС в виде клейма, заверяемого подписью поверителя, и знаком поверки на корпусе УС в виде наклейки.

  • 5.2.   Отрицательные результаты поверки оформляются путем выдачи «Извещения о непригодности».

ПРИЛОЖЕНИЕА.

СХЕМА СОЕДИНЕНИЙ УСТРОЙСТВ ДЛЯ ИЗМЕРЕНИЯ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК УС

Рис. А.1. Схема соединений устройств для измерения технических характеристик УС СИЭЛ-1651 и СИЭЛ-1653.

Рис. А.2. Схема соединений устройств для измерения технических характеристик УС СИЭЛ-1651Ы.

Рис. А.З. Схема соединений устройств для измерения технических характеристик УС СИЭЛ-1652 и СИЭЛ-1656.

(А)

Рис. А.4. Схема соединений устройств для измерения технических характеристик УССИЭЛ-1657.

Обозначения:

1.

2.

3.

Генератор сигналов.

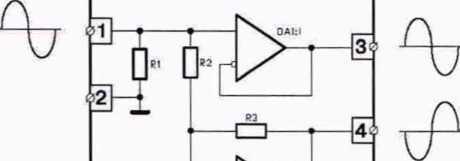

Формирователь парафазного напряжения: см. рис. В.4.

Блок конденсаторов: С,; С2- конденсаторы прецизионные К10-68а, 50В. Q = С2 = С; рекомендуемое значение: 2000 пФ ±1%.

  • 4.

  • 5.

«н

Испытуемый УС.

Источник питания.

Мультиметр цифровой.

Сопротивление цепи нагрузки сигнала напряжения: не менее 10 кОм.

Сопротивление цепи нагрузки токового сигнала: не более 500 Ом.

ПОЗ.ОБОЗН.

НАИМЕНОВАНИЕ

КОЛ

ПРИМЕЧАНИЕ

R1

Резистор 0,25 Вт 1 кОм    ±1%

1

R2, R3

Резистор 0,125 Вт 10 кОм   ±0,1%

2

DA1, DA2

Операционный усилитель КР140УД6

1

ПРИЛОЖЕНИЕ Б Протокол поверки УС СИЭЛ-1651

Дата проведения поверки:

Условия поверки:

нормальные.

Внешний осмотр:

соответствует.

Средства измерений:

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Расчитанные значения Ua соответствуют С = 2000 пФ.

1. Определение нелинейности амплитудной характеристики и отклонения коэффициента

преобразования от номинального на базовой частоте/ь= 160 Гц.

Ud , мВ

£/вых,, мВ

К,, мВ/пКл

4 К, > %

, мВ/пКл

СИЗ

Ш-1651-

001

002

005

3540

1770

700

1500

800

300

700

350

150

350

60

70

70

35

15

35

18

7

4 А , %

(не) годен

4К, %

(не)годен

2.Проверка частотного диапазона и неравномерности частотной характеристики.

ft, Гц

Ucj , мВ

t/вых,-, мВ

Kf], мВ/пКл

(

ГИЭЛ-1651-

001

002

005

1

3500

1770

650

2

3500

1770

650

5

3500

1770

650

10

3500

1770

650

40

3500

1770

650

160

3500

1770

650

1000

3500

1770

650

2000

3500

1770

650

5000

3500

1770

650

10000

3500

1770

650

Л/, %

(не) годен

3. Определение основной относительной погрешности преобразования электрического заряда.

4А,%

4л %

4Ч,%

4В, %

Ас, %

0,002

0,35

1Л1

ДуС , %

(не) годен

Протокол поверки УС CH3JI-1651N

Дата проведения поверки:

Условия поверки:

нормальные.

Внешний осмотр:

соответствует.

Средства измерений:

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Насчитанные значения Ua соответствуют С = 2000 пФ.

отсутствии сигнала на входе.

1.

постоянного выходного

t/выхо, мВ

(не) годен

2.

Определение нелинейности амплитудной характеристики и отклонения коэффициента зования от номинального на базовой частоте = 160 Гц.

Ucj , мВ

СИЭЛ-165Ж-

t/вых,, мВ

К,, мВ/пКл

4 К. , %

Кд, мВ/пКл

001

005

010

5650

ИЗО

570

2800

560

280

1400

280

140

700

140

70

350

70

35

100

35

10

Ja , %

(не) годен

(не) годен

3.

частотной

частотного диапазона и

У?,Гц

(7с,- , мВ

(7вых,, мВ

К-р, мВ/пКл

СИЭЛ-16511Ч-

001

005

010

0,5

5650

ИЗО

570

5

5650

изо

570

20

5650

изо

570

40

5650

изо

570

80

5650

изо

570

160

5650

изо

570

1000

5650

изо

570

2000

5650

изо

570

10000

5650

изо

570

20000

5650

изо

570

Z1/, %

(не) годен

4.

Определение основной относительной погрешности преобразования электрического

Ла,%

J4, %

Jb , %

4с,%

0,002

0,35

1,41

Дус , %

(не)годен

нормальные.

соответствует.

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Расчитанные значения Uci соответствуют С = 2000 пФ.

1.Определение постоянного выходного тока при отсутствии сигнала на входе.

7?т, Ом

(Твыхо, мВ

/о, мА

(не)годен

2. Определение нелинейности амплитудной характеристики и отклонения коэффициента

преобразования от номинального на базовой частоте = 160 Гц.

Це, , мВ

С/вых,, мВ

К,, мкА/пКл

Л/С;, %

Kj\, мкА/пКл

СИЗ

►Л-1652-

002

004

008

2835

1770

708

1600

1200

400

800

700

200

560

350

140

280

170

70

142

88

35

ЛА , %

(не) годен

Лк, %

(не)годен

3.Проверка частотного диапазона и неравномерности частотной характеристики.

f, Гц

Uci , мВ

(7вых/, мВ

Kfi, мкА/пКл

СИЭЛ-1652-

002

004

008

2.5

2500

1600

600

5

2500

1600

600

10

2500

1600

600

40

2500

1600

600

160

2500

1600

600

500

2500

1600

600

1000

2500

1600

600

2000

2500

1600

600

4000

2500

1600

600

Лл%

(не) годен

4. Определение основной относительной погрешности преобразования электрического заряда.

ЛА>%

Лл%

Лч, %

Дв, %

Лс, %

лк,%

0,002

0,35

1,41

0,01

^УС , %

(не) годен

Поверитель:

нормальные.

соответствует.

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Расчитанные значения Ua соответствуют С = 2000 пФ.

  • 1. Определение нелинейности амплитудной характеристики и отклонения коэффициента преобразования от номинального на базовой частоте = 160 Гц.

    Uci , мВ

    (Твых,, мВ

    К,, В/(пКл с)

    Кд,В/(пКл-с)

    СИЭЛ-1653-

    020

    032

    050

    177

    113

    70,7

    90

    60

    35

    45

    30

    18

    15

    10

    6

    7

    4,5

    3

    3,5

    2,3

    1,4

    JA,%

    (не) годен

    Jk , %

    (не) годен

  • 2. Проверка частотного диапазона, неравномерности частотной характеристики и крутизны спада АЧХ.

    /,Гц

    Uct , мВ

    (/вых,, мВ

    Kfi, В/(пКл с)

    СИЭЛ-1653-

    020

    032

    050

    5

    5,3

    3,4

    1,9

    10

    10,6

    6,8

    3,8

    40

    42,5

    27,5

    15

    160

    170

    НО

    60

    500

    530

    340

    190

    1000

    1060

    680

    380

    2000

    2120

    1360

    720

    J/-, %

    (не) годен

    Вц, дБ

    (не) годен

    Вв, дБ

    (не) годен

  • 3. Определение основной относительной погрешности преобразования электрического заряда.

    Ла , %

    Jf, %

    Лч,%

    Лв,%

    Лс, %

    0,002

    0,35

    1,41

    ДуС , %

    (не) годен

нормальные.

соответствует.

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Рассчитанные значения Uci соответствуют С = 2000 пФ.

1.Определение постоянного выходного тока при отсутствии сигнала на входе.

Ат, Ом

/7выхо, мВ

/о, мА

(не)годен

2. Определение нелинейности амплитудной характеристики и отклонения коэффициента

преобразования от номинального на базовой частоте = 160 Гц.

t/c, , мВ

t/вых/, мВ

К,, мА/(пКл с)

Л/С, %

Кд , мА/(пКл с)

СИЭЛ-1656-

100

160

250

160

100

65

по

80

40

60

40

20

30

20

10

15

10

5

8

5

3,3

ЛА,%

0,1 - 1,0

(не) годен

Лк, %

0,1 - 1,0

(не)годен

0,05-1,0

(не) годен

0,05-1,0

(не) годен

3. Проверка частотного диапазона, неравномерности частотной характеристики и крутизны спада АЧХ.

ft, Гц

Uci , мВ

t/вых,, мВ

Kfi, В/(пКл с)

СИЭЛ-1656-

100

160

250

5

4,5

2.8

1.9

10

9

5.5

3.8

40

36

22

15

160

145

90

60

500

450

280

190

1000

900

550

380

2000

1800

1100

720

Л<,%

(не) годен

Ян, дБ

(не) годен

Яв, дБ

(не) годен

4. Определение основной относительной погрешности преобразования электрического

заряда.

Ла , %

Лл %

Лч, %

Лв, %

Лс, %

Лк, %

0,1-1,0

0,002

0,35

1,41

0,01

0,05-1,0

Дус, %

0,1 -1,0

(не)годен

0,05-1,0

(не) годен

Поверитель:

Выход по виброускорению

Дата проведения поверки:

Условия поверки:

нормальные.

Внешний осмотр:

соответствует.

Средства измерений:

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Рассчитанные значения Ua соответствуют С = 2000 пФ.

1. Определение нелинейности амплитудной характеристики и отклонения коэффициента

преобразования от номинального на базовой частоте = 160 Гц.

Ucj , мВ

£/вых,, мВ

К,, мВ/пКл

Лк/, %

Кд, мВ/пКл

0,5

L0

7070

3540

3000

1500

1400

700

700

350

140

70

70

35

Лк, %

(не)годен

Лк, %

(не) годен

2.Проверка частотного диапазона и неравномерности частотной характеристики.

/,Гц

(7с/ ,мВ

(Твых/, мВ

К^, мВ/пКл

0,5

1,0

5

7000

3500

10

7000

3500

40

7000

3500

80

7000

3500

160

7000

3500

1000

7000

3500

2000

7000

3500

5000

7000

3500

10000

7000

3500

J/-, %

(не) годен

3. Определение основной относительной погрешности преобразования электрического заряда.

ЛА,%

Лч,%

Дв , %

Лс, %

0,002

0,35

1,41

Л УС , %

(не) годен

Поверитель:

Выход по виброскорости

нормальные.

соответствует.

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Расчитанные значения Ua соответствуют С = 2000 пФ.

Определение нелинейности амплитудной характеристики и отклонения коэффициента

преобразования от номинального на базовой частоте = 160 Гц.

Ucj , мВ

t/вых,, мВ

К,, В/(пКл с)

4 К, . %

Хд, В/(пКл с)

010

020

354

177

180

90

90

45

30

15

15

7

7

3,5

ЛА , %

(не)годен

Лк, %

(не) годен

2. Проверка частотного диапазона, неравномерности частотной характеристики и крутизны спада АЧХ.

/,Гц

Uci , мВ

(/вых,, мВ

Kfi, В/(пКл с)

010

020

5

10,6

5,3

10

21,2

10,6

40

85

42,5

160

340

170

500

1060

530

1000

2120

1060

2000

4240

2120

Л/", %

(не)годен

В\\, дБ

(не)годен

Вв.дБ

(не)годен

3. Определение основной относительной погрешности преобразования электрического заряда.

Ла , %

Л/-. %

Лч, %

Лв, %

Лс,%

0,002

0,35

1,41

Лус , %

(не) годен

Поверитель:

Выход по СКЗ виброскорости

Дата проведения поверки:

Условия поверки:

Внешний осмотр:

Средства измерений:

нормальные.

соответствует.

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Расчитанные значения Ua соответствуют С = 2000 пФ.

1.Определение постоянного выходного тока при отсутствии сигнала на входе.

7?т, Ом

(Твыхо, мВ

/о, мА

(не)годен

2. Определение нелинейности амплитудной характеристики и отклонения коэффициента

преобразования от номинального на базовой частоте/ь = 160 Гц.

С/с,, мВ

f/вых/, мВ

Ki, мА/(пКл с)

Л К,, %

Хд, мА/(пКл с)

080

160

200

100

160

80

80

40

40

20

20

10

10

5

Л,%

0,1-1,0

(не) годен

4с, %

0,1-1,0

(не) годен

0,05-1,0

(не) годен

0,05-1,0

(не) годен

3. Проверка частотного диапазона, неравномерности частотной характеристики и крутизны спада АЧХ.

f, Гц

Ua, мВ

t/вых,, мВ

К/;,В/(ПКЛС)

080

160

5

5,6

2,8

10

11

5.5

40

44

22

160

180

90

500

560

280

1000

110

550

2000

220

1100

(не) годен

Вн, дБ

(не) годен

Вв.дБ

(не) годен

4. Определение основной относительной погрешности преобразования электрического

заряда.

Ja,%

Jf, %

Дч, %

Jb , %

4с, %

4r , %

0,1-1,0

0,002

0,35

1,41

0,01

0,05-1,0

^УС , %

0,1-1,0

(не)годен

0,05-1,0

(не) годен

Поверитель:

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
