Настоящая методика поверки (далее - МП) распространяется на теплосчетчики Ф-Прибор Т230 (далее - теплосчетчики) изготавливаемые ООО «Ф-Прибор» по ТУ BY 192335389.001-2015, технической документации фирмы "Landis+Gyr GmbH" (Нюрнберг, ФРГ) и устанавливает методы и средства их первичной, периодической и внеочередной поверок.

Теплосчетчики предназначены для измерения тепловой энергии в закрытых системах водяного теплоснабжения.

По конструктивному решению теплосчетчики относятся к компактным теплосчетчикам. Теплосчетчики состоят из вычислителя, датчика потока - преобразователя расхода ультразвукового и пары датчиков температуры - термопреобразователей сопротивления с номинальной статической характеристикой Pt500 по ГОСТ 6651-2009, калиброванных совместно с вычислителем.

Основные технические характеристики теплосчетчиков представлены в таблице 1. Диапазон температур при вычислении количества тепловой энергии О от 0 °C до 105 °C. Диапазон измерения разности температур измеряемой среды ДО от 3 °C до 65 °C. Максимальное избыточное давление измеряемой среды 1,6 МПа (PS16). Номинальное рабочее давление измеряемой среды 1,6 МПа (PN16).

По метрологическим характеристикам теплосчетчики относятся к классу 2 или Зпо СТБ EN 1434-1-2011.

Таблица 1

Наименование параметра

Значения расходов в зависимости от DN

Номинальный диаметр DN

15

15

20

20

Постоянный расход qp, м3

0,6

1,5

1,5

2,5

Максимальный расход qs, м3

1,2

3,0

3,0

5,0

Отношение постоянного значения расхода к нижнему qp/qi

100

100

100

100

Минимальный расход qi, м3

0,006

.   0,015

0,015

0,025

Отношение постоянного значения расхода к нижнему qp/qj

50

50

50

50

Минимальный расход qs, м3

0,012

0,03

0,03

0,05

Примечания:

  • 1) Максимальный расход qs - максимальное значение расхода, при котором теплосчетчики должны функционировать в течение коротких промежутков времени без превышения максимально допускаемых погрешностей.

  • 2) Постоянный расход qp - максимальное значение расхода, при котором теплосчетчики должны непрерывно функционировать без превышения максимально допускаемых погрешностей.

  • 3) Минимальный расход qj - минимальное значение расхода, выше которого теплосчетчики должны функционировать без превышения максимально допускаемых погрешностей.

Первичная поверка теплосчетчиков проводится при выпуске из производства, периодическая поверка - при эксплуатации и хранении, внеочередная поверка - после ремонта.

Межповерочный интервал при применении в сфере законодательной метрологии: первый, при выпуске из производства - не более 48 месяцев, посд^дующий - не более 24 месяцев.

/о/ Texwwe»0* V I '’S \                               I '4 f

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2

Наименование операций

Номер пункта

МП

Проведение операции при поверке

первичной

периодической и внеочередной

1 Внешний осмотр

7.1

да

да

2 Проверка на прочность и герметичность

7.2

да

да

3 Опробование

7.3

да

да

4 Определение относительной погрешности датчика потока при измерении объема

7.4

да

да

5 Определение относительной погрешности тепловычислителя при вычислении тепловой энергии в комплекте с датчиками температуры

7.5

да

-

6 Определение относительной погрешности теплосчетчика

7.6.3,

7.6.7

да

-

7.6.4-

7.6.7

да

  • 1.2 Если при выполнении хотя бы одной из операций таблицы 2, будет установлено несоответствие теплосчетчиков установленным требованиям, теплосчетчики признаются непригодными к эксплуатации.

2 Средства поверки
  • 2.1 При проведении поверки должны применяться средства, указанные в таблице 3.

Таблица 3

Номер пункта МП

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

7.2

Гидропресс ручной ГПР, ТУ РБ 14520298.016-98. Манометр МП4-УУ2, кл.т. 1,5, диапазон от Одо 4 МПа, ТУ 311-00225621.167-97

7.3, 7.4, 7.6

Установка поверочная УПСВТ 15-20 погрешность измерения объема ±0,4 %, диапазон воспроизводимых расходов от 0,006 до 5,0 м3

7.5, 7.6

Устройстватермостатирующие измерительные «Термостат АЗ», погрешность ±0,01 °C, диапазон воспроизведения температуры от 20 °C до 250 °C. Комплекс измерительно-вычислительный ИСТ-М16 в комплекте с ЭТС-100, диапазон температур от 0 °C до 231 °C, допускаемая погрешность ±0,03 °C

5

Барометр-анероид БАММ-1, погрешность ±0,2 кПа, диапазон дат . 80 до 106 кПа, ТУ 25-11.1516-79.

Термогигрометр ИВА-6Б2, диапазон от 0 °C до 60 °C,         до . 98<о/о>

погрешность ±0,3 °C, ±2,0 %, ±3,0 %.                      г'р / 011 > «.

Примечание - допускается применение других средств поверки равного или более1 высокого класса точности                                                    Т'У\       ..... .

  • 2.2 Все средства поверки должны быть поверены (аттестованы) органами государственной метрологической службы и иметь действующие свидетельства о поверке (аттестации) или отметку о поверке.

  • 2.3 Для перепрограммирования теплосчетчиков в режим поверки используется программное обеспечение «UltraAssist» или «CheckW.exe».

3 Требования к квалификации поверителей
  • 3.1  К поверке теплосчетчиков допускаются лица, изучившие эксплуатационную документацию на средства поверки и теплосчетчики, обученные по специальной программе, изучившие настоящую методику поверки и допущенные к проведению работ в установленном порядке.

4 Требования безопасности
  • 4.1  При проведении поверки должны быть соблюдены требования по охране труда в соответствии с ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей» и ТКП 427-2012 «Правила техники безопасности при эксплуатации электроустановок».

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 °C до 35 °C;

  • - относительная влажность воздуха от 30 % до 80 %;

  • - атмосферное давление от 86,0 до 106,7 кПа;

  • - внешние электрические и магнитные поля (кроме земного) отсутствуют, вибрация и тряска, влияющие на работу приборов, отсутствуют;

  • - поверочная среда - вода;

  • - температура поверочной среды (20 ± 10) °C;

  • - рабочее положение теплосчетчиков - горизонтальное.

6 Подготовка к поверке
  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие паспорта на поверяемый прибор;

  • - проверить наличие средств поверки и вспомогательного оборудования в соответствии с таблицей 3 настоящей методики поверки;

  • - проверить наличие действующих свидетельств о поверке (аттестации) на

средства поверки, или отметок о поверке;

- проверить соблюдения условий по пункту 5 настоящей методики поверки. 6.2 Перед проведением поверки СИ, входящие в состав поверочного обору

дования, и поверяемые теплосчетчики должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

  • 7 Проведение поверки

7.1 Внешний осмотр
  • 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие теплосчетчиков следующим требованиям:

  • - отсутствие механических повреждений и дефектов, препятствующих чтению надписей и снятию показаний, а также влияющих на его работоспособность;

  • - отсутствие осадка на внутреннем покрытии теплосчетчиков (при периодической поверке);

  • - наличие четких надписей в обозначении теплосчетчиков.

7.2 Проверка на прочность и герметичность
  • 7.2.1 Проверка прочности и герметичности теплосчетчиков проводится на установке поверочной или специальном стенде путем подачи воды в полость трубы теплосчетчика под давлением равным 1,5-PS (2,4 МПа).

Давление контролировать по манометру.

  • 7.2.2 Теплосчетчики считают выдержавшими проверку, если в течение последующей 1 минуты не наблюдается падение давления, отсутствует течь и каплеоб-разование на наружной поверхности корпуса теплосчетчика.

Примечание - Допускается подтверждение герметичности актом изготовителя или предприятия, проводившего ремонт.

7.3 Опробование
  • 7.3.1  Опробование теплосчетчиков проводится после их монтажа на установку поверочную в соответствии с требованиями эксплуатационной документации на них.

  • 7.3.2 При опробовании должно быть установлено соответствие теплосчетчиков следующим требованиям:

на цифровом показывающем устройстве теплосчетчиков выводится правильная дата и время;

при пропуске воды через теплосчетчики происходит изменение (увеличение) значения объема (расхода), на цифровом показывающем устройстве теплосчетчиков;

отсутствие изменения показаний накопленного объема на цифровом показывающем устройстве теплосчетчиков при отсутствии расхода.

7.4 Определение относительной погрешности датчика потока при измерении объема
  • 7.4.1 Определение относительной погрешности при измерении объема проводится на установке поверочной по результатам измерения одного и того же объема воды, пропущенного через датчик потока и эталонное устройство поверочной установки.

  • 7.4.2 Относительная погрешность при измерении объема опре^&Йется-КтДч*^ ках диапазона измерения:                                                     \\

//=?/

  • -  0,9-qp<q<qp;

  • -  O,lqp<q<O,llqp;

  • -  q;<q<l,lqi,

где qb qp, q - минимальное, постоянное и текущее значение расхода, м3/ч.

Точки поверки, числовые значения и минимальный объем проливки для каждого типоразмера теплосчетчиков приведены в таблице А.1 приложения А.

  • 7.4.3 Измерения в каждой точке проводятся один раз.

  • 7.4.4 Определение относительной погрешности теплосчетчиков при измерении объема проводить следующим образом:

  • -  смонтировать датчик потока на измерительный участок установки поверочной в соответствии с эксплуатационной документацией;

перевести тепловычислитель в режим тестирования расхода: с помощью программного обеспечения «UltraAssist» или «CheckW.exe» включить функцию «РЬ-V Volume»;

  • -  установить на установке заданное значение расхода;

  • -  пропустить один и тот же объем воды через датчик потока и эталонное устройство установки;

  • -  записать полученное значение объема на теплосчетчике и эталонное значение объема Vc, дм3, по эталонному устройству установки;

  • -  провести измерения для каждой точки поверки.

  • 7.4.5 Относительная погрешность теплосчетчиков при измерении объема Ef, %, определяется по формуле

V -V

Ef=^-^100,                                         (1)

где Va - объем, измеренный теплосчетчиком, дм3;

Vc - эталонное значение объема, дм3.

Объем воды, измеренный теплосчетчиком, определяется по формуле

где Nd - количество импульсов по системе счета импульсов установки, имп;

W - вес импульса теплосчетчика, имп/дм3. (для qp 0,6 м3/ч - 1000 имп/дм3; для qp 1,5 м3/ч - 400 имп/дм3; для qp 2,5 м3/ч - 240 имп/дм3).

  • 7.4.6 Результаты поверки считаются удовлетворительными, если относительная погрешность теплосчетчиков при измерении объема не превышает пределов, вычисленных по формуле:

  • -  для класса 2 по СТБ EN 1434-1-2011:

f q

(3)

Ef = ± 2 + 0,02 • — , но не более ±5 %;

I 4 )

  • -  для класса 3 по СТБ EN 1434-1-2011:

(         q '

(4)

Ef=+3 + 0,05- — , но не более±5 %.

I У )

7.5 Определение относительной погрешности тепловычислителя при вычислении тепловой энергии в комплекте с датчиками температуры
  • 7.5.1 Определение относительной погрешности тепловычислителя при вычислении тепловой энергии в комплекте с датчиками температуры проводится при первичной поверке при выпуске из производства сравнением расчетного количества тепловой энергии и количества тепловой энергии, зарегистрированного теплосчетчиком.

  • 7.5.2 Для имитации температуры в прямом и обратном трубопроводах теплоносителя используют термостаты, в которые помещают датчики температуры.

  • 7.5.3 Относительная погрешность тепловычислителя при вычислении тепловой энергии в комплекте с датчиками температуры определяется в точках диапазона измерения:

  • -  А0МИН     < АО < 1,2Д0МИН;

  • -  ЮК     <Д0 <20К;

  • -  Д0макс -5 К <Д0 <Д0макс,

где А0МИН, ДОмако ДО - минимальное, максимальное и текущее значение разности температур диапазона измерения теплосчетчиков, °C.

  • 7.5.4 Точки поверки и числовые значения для каждого типоразмера теплосчетчиков приведены в таблице А.2 приложения А.

Значение плотностей, р, кг/м3, и энтальпий h, кДж/кг, для соответствующих значений температуры и давлений указаны в таблице А.З приложения А.

При расчетах, принимают давление, запрограммированное в теплосчетчике, равное 1,6 МПа.

  • 7.5.5 Измерения в каждой точке проводить один раз.

  • 7.5.6 Определение относительной погрешности тепловычислителя при вычислении тепловой энергии в комплекте с датчиками температуры проводить следующим образом:

  • - погрузить датчики температуры в термостаты с соответствующими значениями температур прямого и обратного потоков;

  • - после стабилизации температуры перейти в режим тестирования количества тепловой энергии: при помощи программного обеспечения «UltraAssist» или «CheckW.exe» включить функцию «РЬ-W Energy». Объем 2,000 м3 устанавливается программно в тепловычислителе. Измерение количества тепловой энергии начинается с нуля и отображается на дисплее.

  • - считать накопленное значение тепловой энергии QTB, ГДж, с помощью программного обеспечения «UltraAssist» или «CheckW.exe»;

  • - снять показания действительной температуры, измеренной эталонными термометрами, 0f, 0Г, °C;

  • - провести измерения для каждой точки поверки.

  • 7.5.7 Относительная погрешность тепловычислителя при вычислении тепловой энергии в комплекте с датчиками температуры ЕСь %, определяется по формуле

Ec,=QTUQpaC4-10°.

ОрАСЧ

где QTB - значение тепловой энергии зарегистрированное тепловычислителем. ГДж;

Qpac4 - расчетное значение тепловой энергии, ГДж.

Расчетное количество тепловой энергии QPAC4, ГДж, определяется по формуле

Qpac4=10 •Vc-A0-k,                                            (6)

где Vc - объем воды 2,000 м3 заданный программно;

Д0 - значение разности температур прямого и обратного потоков, °C;

к - тепловой коэффициент из таблицы А.2 приложения А, являющийся функцией измеряемых физических величин: давления, температуры прямого 0{и обратного 0Г потоков, МДж/(м3-°С).

Значение разности температур Д®, °C, определяется по формуле

A® = ®f-0r,                                                        (7)

где 0f, 0Г - значение температуры в термостатах, °C. Коэффициент к, МДж/(м3-°С), рассчитывается по формуле

к = 10“3- —

v

К-К

®fr

(8)

где v - удельный объем, м3/кг;

hf, hr - удельная энтальпия (теплосодержание) прямого и обратного потоков соответственно, кДж/кг.

Соответствующие значения удельного объема v, м3/кг, и энтальпий h, кДж/кг, для соответствующих значений температуры и давлений указаны в таблице А.З приложения А.

  • 7.5.8 Результаты поверки считаются удовлетворительными, если относительная погрешность тепловычислителя в комплекте с датчиками температуры не превышает пределов, вычисленных по формуле

    Ct

    с

    = ± 1 + 4-к

    (9)

где Д® и Д0МИН - значение разности температур и нижний предел разности температур соответственно, °C.

7.6 Определение относительной погрешности теплосчетчика
  • 7.6.1 Относительную погрешность измерения тепловой энергии определяют сравнением расчетного количества тепловой энергии и тепловой энергии, измеренной теплосчетчиком и считанной с помощью программного обеспечения «UltraAssist» или «CheckW.exe».

  • 7.6.2 Определение относительной погрешности теплосчетчиков проводить при разностях температур и значениях расхода:

  • -  Д0МИН   <Д0 <1,2Д0МИН

    и 0,9-qp< q < qp;

    и 0,l qp< q<O,ll qp; nq;<q< 1,1 qj.

  • - ЮК    <Д0 <20 К

  • -  Д®макс -5 К < Д0 < Д0макс

Точки поверки и числовые значения для каждого типоразмера теплосчетчиков приведены в приложении А.

  • 7.6.3 Относительная погрешность теплосчетчиков при первичной поверке определяется как арифметическая сумма погрешностей датчика потока отищзмере-нии объема и тепловычислителя при вычислении тепловой энергии^й^ойплёктёТс^ датчиками температуры по формуле

Е =±(|Ef|+|ECt|),                                         О

где Ef - относительная погрешность датчика потока при измерении объема, рассчитанная по формуле (1), %;

Ect - относительная погрешность тепловычислителя при вычислении тепловой энергии в комплекте с датчиками температуры, рассчитанная по формуле (5), %.

  • 7.6.4 Относительная погрешность теплосчетчика при эксплуатации (периодическая поверка) определяется в соответствии с требованиями п.5.7 CTBEN 1434-5-2011, т.е. как единого теплосчетчика.

  • 7.6.5 Определение относительной погрешности теплосчетчика проводится точках поверки, указанных в 7.6.2 при однократном измерении путем пропуска воды через датчик потока теплосчетчика и эталонное устройство установки следующим образом:

  • - погрузить датчики температуры в термостаты с соответствующими значениями температур прямого и обратного потоков (таблица А.2 приложения А);

  • - установить на установке заданное значение расхода (таблица А.1 приложения А);

  • - после стабилизации температуры пропустить один и тот же объем воды через датчик потока теплосчетчика и эталонное устройство установки (минимальные значения объема указаны в таблице А.1 приложения А);

  • - снять показания действительного объема пропущенной воды с эталонного устройства установки Vc, дм3;

  • - снять показания действительной температуры, измеренной эталонными термометрами, 0f, 0Г, °C;

  • - считать значение накопленной тепловой энергии QTC с помощью программного обеспечения «UltraAssist» или «CheckW.exe».

Провести измерения для каждой точки поверки.

  • 7.6.6 Относительная погрешность теплосчетчика Е, %, определяется по фор

муле

(И)

Qpach

где QTC - значение тепловой энергии измеренное теплосчетчиком, ГДж;

Qpach - расчетное значение тепловой энергии, ГДж.

Расчетное количество тепловой энергии Qpach, ГДж, определяется по формуле

(12)

где Vc - измеренное эталонной установкой значение объема воды, м3;

Д0 - значение разности температур прямого и обратного потоков, °C;

к - тепловой коэффициент из таблицы А.2 приложения А, являющийся функцией измеряемых физических величин: давления, температуры прямого 0fH обратного 0Г потоков, МДж/(м3-°С).

Значение разности темпе Д0, °C, определяется по формуле (7).

Коэффициент к, МДж/(м^-°С), рассчитывается по формуле (8).

7.6.7 Результаты поверки считаются удовлетворительными, если относитель

ная погрешность теплосчетчиков не превышает пределов, вычисленных по формуле

- для класса 2 по СТБ EN 1434-1-2011:

(13)А

- для класса 3 по СТБ EN 1434-1 -2011:

мин

+ 0,05- —

Д0

(14)

8 Оформление результатов поверки
  • 8.1  Все результаты поверки заносят в протокол. Рекомендуемые формы протоколов приведены в приложении В.

  • 8.2 При положительных результатах поверки:

  • - оформляется свидетельство о поверке по форме приложения Г ТКП 8.003-2011;

  • - делается отметка в паспорте при первичной поверке (выпуск из производства);

  • - теплосчетчики подлежат клеймению (приложение Б).

  • 8.3  При отрицательных результатах поверки теплосчетчики к применению не допускаются, выдается заключение о непригодности по форме приложения Д ТКП 8.003-2011.

Приложение А (справочное)

Точки поверки и минимальный объем проливки

А.1 Точки поверки при определении относительной погрешности при измерении объема, числовые значения и минимальный объем проливки для каждого типоразмера теплосчетчиков приведены в таблице А.1.

А.2 Точки поверки и числовые значения при определении относительной погрешности при вычислении тепловой энергии в комплекте с датчиками температуры для каждого типоразмера приведены в таблице А.2.

А.З Значения удельных плотности и энтальпий, соответствующих значению температуры и давления, приведены в таблице А.З.

Таблица А.1

Точка проверки

Диапазон значений расхода ч, м3

Минимальный объем воды V, дм3

класс 2

класс 3

R100

R50

R100

R50

R100

R50

для Чр

= 0,6 м3

Чр

0,54-0,6

0,54-0,6

20

20

20

20

Чр

0,06 -0,066

0,06 - 0,066

6,5

6,5

6,5

6,5

4i

0,006 - 0,007

0,012-0,013

3

4,5

3

4,5

для Чр

= 1,5 м3

Чр

1,35 - 1,5

1,35-1,5

20

20

20

20

0,1 qp

0,15-0,165

0,15-0,165

10

10

10

10

4i

0,015-0,017

0,030-0,033

3

4,5

3

4,5

для Чр

= 2,5 м3

Чр

2,25-2,5

2,25-2,5

50

50

50

50

0,1'Чр

0,25 - 0,275

0,25 0,275

10

10

10

10

41

0,025-0,028

0,050-0,055

5

6,5

5

6,5

Таблица А.2

Номер точки

Температура, °C

Разница ДО, К

Тепловой коэффициент Кд, МДж/(м3-°С)

©1

02

прямой поток

обратный поток

1

48

45

3

4,13199686

4,13736732

2

65

45

20

4,09939342

4,13972890

3

105

45

60

4,00444167

4,15308921

Таблица А.З

Значение температуры, °C

Значение давления, кПа

Значение

плотности р, кг/м3

Значение удельного объема

V, м3/кг

Значение энтальпии h, кДж/кг

45

1600

990,875427

0,00100921

189,8271

48

1600

989,589233

0,00101052

202,3535

65

1600

981,220825

0,00101914

273,3841

105

1600

955,409973

0,00104667

- 441,3071

/О/

Приложение Б (справочное)

Места клеймения и пломбирования теплосчетчиков

Пломба для нанесения

оттиска знака поверки (поверительного клейма)

Место нанесения

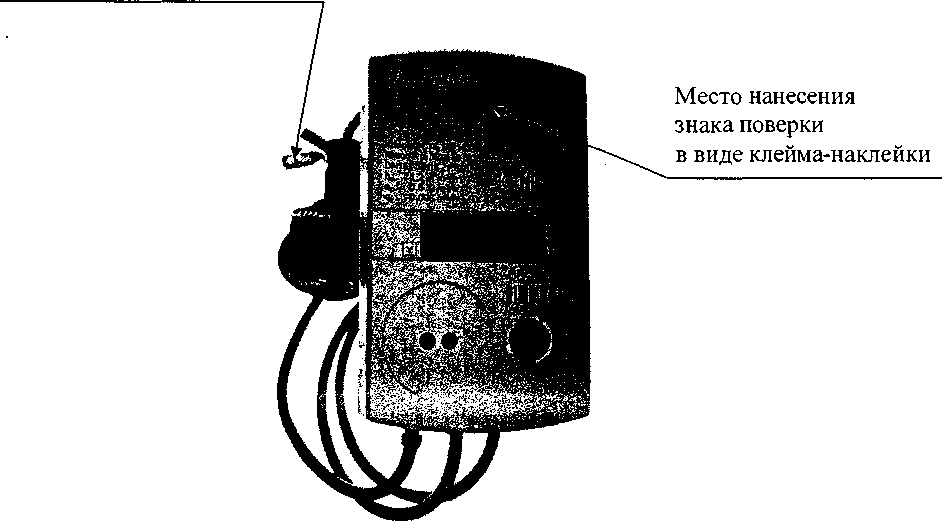

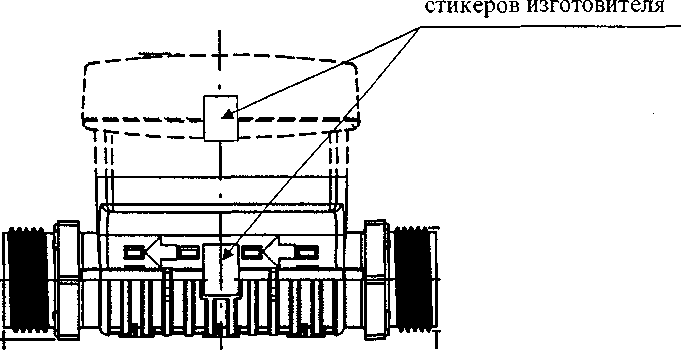

Рисунок Б.1 - Места клеймения и пломбирования теплосчетчика

Приложение В

(рекомендуемое)

Рекомендуемые формы протоколов поверки

Протокол поверки №______

теплосчетчика Ф-Прибор Т230

Исполнение: Т230-  ______________, заводской номер_________________, DN _____.

Диапазон измерения: qj м3/ч; др м3/ч; qs____м3/ч.

Предприятие, проводившее поверку: _______________________________________________

Место проведения поверки: ___________________________________________

Обозначение методики поверки, на основании которой проводилась поверка:____________

Условия поверки: температура___°C; атмосферное давление___кПа;

относительная влажность___%; температура воды____°C.

Средства поверки:

Наименование

Тип

Заводской №

Дата последней поверки

Результаты поверки:

  • 1 Внешний осмотр: соответствует МП.

  • 2 Проверка прочности и герметичности: соответствует МП.

  • 3 Опробование: соответствует МП

  • 4 Определение относительной погрешности теплосчетчиков:

4.1 При измерении объема:

№ точки поверки

Расход, м3

Вес импульса, имп/дм3

Количество накопленных импульсов, имп

Накопленный объем, дм3

Эталонный объем, дм3

Относительная погрешность, %

Пределы погреш-ности, %

q

W

Nd

vd

vc

Ef

4.2 При вычислении тепловой энергии:

№ точки поверки

Температура в термостатах, °C

Измеренное значение тепловой энергии, ГДж

Расчетное значение тепловой энергии, ГДж

Относительная погрешность, %

Пределы погреш-ности, %

0f

0Г

ДО

Qtc

Qpach

Ect

4.3 Относительная погрешность теплосчетчика:

№ точки поверки

Относительная погрешность при измерении объема, %

Относительная погрешность при вычислении тепловой энергии, %

Относительная погрешность теплосчетчика, %

Пределы погреш-ности, %

0/0г, °C

q, м3

Ef

Ect

Е

48/45

Чр

65/45

0,lqp

105/45

1

Заключение по результатам поверки:____________

«___»______________201__г.

Поверитель:___________________________________________- •:.. .    ..

подпись и расшифровка подписи" .   ‘ - ’ i ; ,-

Ответственный за герметичность

подпись и расшифровка подписи

Протокол поверки №______

теплосчетчика Ф-Прибор Т230

Исполнение: Т230-__________________, заводской номер ________________, DN_____.

Диапазон измерения: д, м3/ч; др м3/ч; qs____м3/ч.

Предприятие, проводившее поверку: _______________________________________________

Место проведения поверки:__________________________________________

Обозначение методики поверки, на основании которой проводилась поверка:____________

Условия поверки: температура___°C; атмосферное давление___кПа;

относительная влажность___%; температура воды___°C.

Средства поверки:

Наименование

Тип

Заводской №

Дата последней поверки

Результаты поверки:

  • 1 Внешний осмотр: соответствует МП.

  • 2 Проверка прочности и герметичности: соответствует МП.

  • 3 Опробование: соответствует МП

  • 4 Определение относительной погрешности теплосчетчиков:

4.1 При измерении объема

№ точки поверки

Расход, м3

Вес импульса, имп/л

Количество накопленных импульсов, имп

Накопленный объем, дм3

Эталонный объем, дм3

Относительная погрешность, %

Пределы погрешности, %

q

W

Nd

Vd

Ус

Ef

Ef

4.2 При измерении тепловой энергии

Точка поверки,

°C/°C

Температура в термостатах, °C

Значение расхода, м3

Измеренное значение тепловой энергии, ГДж

Эталонное значение объема, дм3

Расчетное значение тепловой энергии, ГДж

Относительная погрешность, %

Пределы погрешности,

%

0f/0r

0/

©г

Д0

q

Qtc

Ус

Орасч

Е

Е

48/45

65/45

105/45

Заключение по результатам поверки:____________

«___»____________201__г.         Поверитель:___________________________

подпись и расшифровка подписи

Ответственный за герметичность_____________________

подпись и расшифровка подписи

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
