В Г1 Лупанин

У/ 2016 г

Испытательного Центра

Ц11ИИС

СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ

ZXSS10

Методика поверки

5295-002-59117565-2016 МП

СОГЛАСОВАНО

Представитель ZT1 Corporation

Глава

М п

Содержание

ПРИЛОЖЕНИЕ А

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А. 1 Формирователь телефонных соединений Призма. Общие сведения

А. 2 Математическая модель процесса испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла подробного учета тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений длительности соединений ZXSS10, далее-СИДС.

СИДС входит в состав оборудования с измерительными функциями комбинированной телефонной станции ZXSS10, версия ПО - V4, производства ZTE Corporation Китай.

Оборудование используется на сети связи в качестве комбинированной телефонной станции с технологией коммутации пакетов информации, используемой одновременно в составе узла связи сети местной телефонной связи и узла связи сети фиксированной зоновой телефонной связи, с возможностью использования в составе территориально распределённых узлов связи.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 «ГСП Документы на методики поверки средств измерений. Основные положения».

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности эксплуатации системы.

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Опробование

7.1

+

+

2 Определение метрологических характеристик:

  • - абсолютная погрешность определения длительности телефонного соединения;

  • - вероятность неправильного тарифицирования телефонного соединения

7.2

+

2 Средства поверки
  • 2.1     При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2

  • 2.2    Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

Таблица 2

Наименование СИ

Предел измерений,с

Основная погрешность, с

Тип СИ

Примечание

1 Формирователь телефонных соединений

1 - 3600

±0,25

Призма

4а2.770.061ТУ

Примечания

  • 1 Допускается использование других эталонных средств измерений с необходимыми метрологическими характеристиками.

  • 2 В приложении А приведены характеристики прибора ПРИЗМА и математический аппарат, положенный в основу обработки результатов поверки (испытаний).

  • 3 В приложении Б приведены таблицы результатов поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица:

  • - аттестованные в качестве поверителей систем измерений длительности соединений;

  • - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

  • - имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS;

  • - имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности
  • 4.1  Корпус PC должен быть заземлен.

  • 4.2  Рабочее место должно иметь соответствующее освещение.

  • 4.3  При проведении поверки запрещается:

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

  • - производить работы по подключению соединительных кабелей при включенном питании Призмы и PC.

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия.

  • - температура окружающей среды                                   (25 ± 10) °C;

  • - относительная влажность воздуха                                от 45 % до 80 %;

  • - атмосферное давление                 от 84,0 до 105,7 кПа (от 630 до 800 мм рт. ст.)

6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы.

  • - проверить срок действия свидетельства о поверке прибора Призма;

  • - разместить на рабочем столе персональный компьютер (PC), прибор Призма и принтер;

  • - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

  • - собрать схему измерений в соответствии с рисунком 1 или 2 и руководством по эксплуатации на прибор Призма;

  • - проверить (экран монитора PC) версию программного обеспечения;

  • - PC должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

  • - получить у оператора телефонные номера, задействованные при поверке;

  • - подключить абонентов «АА» и «АО» прибора Призма к ZXSS10 по аналоговым абонентским линиям, с образованием до 8-ми каналов связи, в соответствии с рисунком 1.

Призма

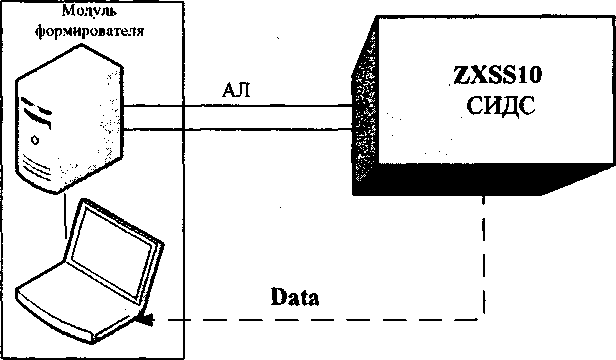

Рисунок 1 - Схема поверки СИДС (по аналоговым абонентским линиям)

- подключить абонентов «АА» и «АО» прибора Призма к оборудованию ZXSS10 через АТС (УПАТС), в соответствии с рисунком 2.

Оборудование ZXSS10 соединено с промежуточной АТС по тракту Е1.

Оператор оборудования ZXSS10 должен переадресовать вызовы на номера промежуточной АТС, которые соединены с комплектами «АО» Призма.

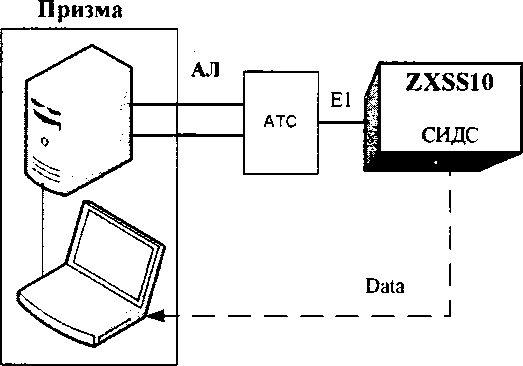

Рисунок 2 - Схема поверки СИДС (через промежуточную АТС)

7 Проведение поверки
  • 7.1 Опробование

    • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1 или 2:

  • - включить питание PC и прибора Призма;

  • - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

  • - после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора Призма;

  • - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4a3.060.045 программное изделие Призма). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже -основные пиктограммы й наименование прибора

Формирователь телефонных соединений ПРИЗМА

7 1 2 Выполнить подготовительные операции.

  • 7.1.2.1 Создать конфигурацию:

  • - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

  • - в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, ZXSS10) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - ZXSSlO.pri;

  • 7.1.2.2 Создать настройку поверки:

  • - в главном меню открыть Прибор\Новая настройка, открывается окно Создание новых данных прибора\Настройка комплектов;

  • - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

  • - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора\Имя настройки ввести наименование поверяемого оборудования (например, ZXSS10), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию. Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

  • - в окне Вид набора установить - частотный тип набора номера для всех комплектов;

  • - выбрать подпункт: Собственные номера;

  • - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой СервисХВыделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки; .

  • - в качестве Абонентов ввести номера ZXSS10 (рис. 1) или УПАТС (рис. 2), к которым подключены абоненты «АА» прибора Призма;

  • - в качестве Ответчиков ввести номера ZXSS10 (рис. 1) или УПАТС (рис. 2), к которым подключены абоненты «АО» прибора Призма;

  • - в окне Набираемые номера необходимо повторить номера Ответчиков (рис. 1) или номера ZXSS10, с которых осуществляется переадресация на комплекты «АО» Призма,

  • - открыть вкладку Режим работы\режим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение - 1000 мс;

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

  • - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

  • - открыть окно НастройкаХВыбор СИДС:

а) Категории - представлены виды коммутационного оборудования;

б) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

в) ЭАТС - электронные автоматические телефонные станции;

г) СПС - системы подвижной связи;

д) ИП - платформы, интеллектуальные платформы, анализаторы протоколов;

е) ЦОВ - центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации;

  • - выбрав вид коммутационного оборудования - ЭАТС, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора ZXSS10_v4_ZTE;

  • - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

  • - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 201016.txt):

а)  Коррекция времени - необходимо откорректировать машинное время PC по машинным часам поверяемого оборудования, допустимая погрешность ± 2 с;

б) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле;

  • - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют точке 1 таблицы 3 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

  • - закрыть окно, сохранив произведённые настройки;

  • - вкладка Связь используется при обработке результатов поверки.

  • 7.1.3   Установление связи PC с прибором Призма:

  • - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки ZXSSlO.pri;

  • - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой ZXSSlO.gn, происходит автоматическая связь PC с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора. Прибор подключен к СОМ 1 (или COM2, USB);

  • - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сер-вис\Дополнительная настройка прибора и ввести требуемые изменения в схему настройки

  • 7.1.4 Запуск программы опробования:

  • - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

  • - процедуру опробования Призма выполняет автоматически по заранее заданной программе, она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

  • - по завершении в окне программы появляется сообщение: Работа завершена.

  • 7.1.5 Процедура снятия учетной информации с поверяемого оборудования:

  • - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

  • - в приложении В приведено описание формата файла учета тарифной информации;

  • 7.1.6 Копирование результатов опробования при помощи USB - накопителя:

  • - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск PC в каталог Prizma\Statistics\HMn конфигурации\дата испытаний;

  • - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора ZXSSlO.gn, затем щелкнуть по вкладке СИДСХСвязь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где* - буква, которой обозначен USB - накопитель в структуре каталогов;

  • - в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

  • - откроется окно с запросом - куда копировать, необходимо выбрать каталог ZXSS10, далее -папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

  • -  в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\HMH конфигурации\дата испытаний и готов к статистической обработке.

  • 7.1.7 Обработка результатов опробования (проверка работы конвертора);

  • - выбрать в главном меню пункт Испытания\Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

  • - запускается программа расчета статистики СИДС, Призма автоматически обрабатывает результаты опробования по заложенной программе;

  • - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

  • - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

а) при успешном результате опробования процедура поверки продолжается;

б)  при неуспешном результате процедура поверки прекращается до устранения неисправности.

  • 7.2 Определение метрологических характеристик

    • 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой й оценкой метрологических характеристик (MX)

7 2.2 Для СИДС нормируются следующие MX:

  • - пределы допускаемой абсолютной погрешности определения длительности телефонного

соединения                                                                    ± 1 с;

  • - вероятность неправильного представления исходных данных для тарифицирования телефонного соединения должна быть, не более                                       0,0001.

  • 7.2.3 В процессе поверки для СИДС определяются:

  • - систематическая составляющая погрешности;

  • - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности;

  • - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

  • 7.2.4 Определение -метрологических характеристик производят по схеме в соответствии с рисунком 1 или 2.

7 2.5 Выполнить процедуру настройки поверки:

  • - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1-6 таблицы 3 Применить;

  • - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

7.2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Таблица 3

№ точки, i

Длительность телефонных соединений в i - й точке, , с

Количество телефонных соединений, Nj

Первичная поверка

Периодическая поверка

1

20

16

16

2

3600*

8

-

3

600

16

8

4

200

16

16

5

100

16

16

6

3

300

250

*В    случае    невозможности    установления    длительности    соединения,    равной

3600 с. по причине особенностей программного обеспечения данного типа СИДС, установить максимально возможную длительность, указанную оператором связи.

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в 3.

8 Обработка результатов измерений
  • 8.1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе.

  • 8.2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика

  • 8 3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

    • 8.4 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки
  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815

  • 9.2 Если СИДС ‘по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и ее эксплуатация запрещается.

  • 9.3 В качестве приложения составляется протокол поверки в произвольной форме с таблицами результатов поверки.

    Мишин

Главный метролог ФГУП ЦНИИС - ЛО ЦНИИС

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в 3.

8 Обработка результатов измерений

8 1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе

8 2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика

8 3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика

  • 8 4 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки

9 Оформление результатов поверки
  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г № 1815

  • 9.2 Если СИДС -по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и ее эксплуатация запрещается

  • 9.3 В качестве приложения составляется протокол поверки в произвольной форме с таблицами результатов поверки

    ншин

Главный метролог ФГУП ЦНИИС - ЛО ЦНИИС

Приложение А

(справочное)

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А.1 Формирователь телефонных соединений Призма. Общие сведения

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой про-граммно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC .

  • - процессор не ниже Pentium 2;

  • - емкость ОЗУ не менее 128 Мбайт;

  • - емкость НДД не менее 10 Гбайт;

  • - CD ROM;

  • - наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до восьми или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора Призма.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

  • - в интервале длительностей              от (1 ±0,25) до (3600±0,25) с;

  • - в интервале длительностей            от (3601±0,5) до (10800±0,5) с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85 «Аппараты телефонные общего применения. Общие технические условия».

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.?

В таблице А1 указаны контакты на разъемах абонентских телефонных линий.

Таблица А1

Разъем XI (абонентские комплекты 1-16)

Разъем Х2 (абонентские комплекты 17-32)

Номер комплекта

Контакты разъема

Номер комплекта

Контакты разъема

1

1 -2

17

1-2

2

3-4

18

3-4

3

5-6

19

5-6

4

7-8

20

7-8

5

9- 10

21

9- 10

6

11 - 12

22

11-12

7

13-14

23

13- 14

8

16-17

24

16- 17

9

18-19

25

18-19

10

20-21

26

20-21

11

22-23

27

22 - 23

12

24 - 25

28

24 - 25

13

26-27

29

26-27

14

28-29

30

28-29

15

31-32

31

31-32

16

33-34

32

33 - 34

А.2 Математическая модель процесса испытаний

А.2.1 Закон распределения случайной составляющей погрешности нс является нормальным. Действительно.

где С - длительность телефонного соединения;

A tz - время начала и окончания телефонного соединения, соответственно

ty и ^2 являются равномерно распределенными случайными величинами и, следовательно, их разность т имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к "’отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов п определяется в результате испытаний.

Отказ ИИК - выполнение неравенства (А. 17).

А.2.2 Погрешности и ошибки СИДС в определении параметров ИИК

Дтя каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задает его длительность . Аналогичный показатель выдает СИДС -    . Он является случай

ной величиной.

Погрешность в определении , вычисляют по формуле

(А.2)

которая является случайной величиной.

Систематическая составляющая погрешности, определяют по формуле

С = Е(А^),                                           (А.З)

где Е( А £) - математическое ожидание случайной величины А £.

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т е. такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины А

У

=                                                   (А.4)

1 = 1

//2 = £(лА)2

Z = 1

Дз = £ W.

1 = 1

N

//4 =лТ)4
/ = 1

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений, по формуле

“ Ai

(А.8)

•                 N

Для оценки MX по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности д/?, которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (Д -С) (оцениваемой величиной Д - С), по формуле

В(Д€) = Е(М)2 - (ЕМ)2           (АЧ)

Дисперсия оценивается с помощью выборочной дисперсии (т е. квадрата выборочного СКО), по формуле

Sa^N-I (^2 N

(А. 10)

(АН)

Выборочная дисперсия для С, как следует из формулы (А.8) равна .         S2c = ±Sl(.

а значит выборочное СКО для С равно

(А. 12)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

Поскольку случайные величины С , S^,      на основании центральной предельной теоремы тео

рии вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95 %-ный доверительный интервал для С задается формулой

= с + 1,965

(А.13)

с» 2

Несмещенная оценка для (выборочная дисперсия о-) находится по формуле

7    ' N -1                            2V2 - 3

(А. 14)

2N-3  ,      1

(W-1)2

Тогда 95%-ный доверительный интервал для (СКО для С) задается формулой

Интервал, в котором находится значение суммарной погрешности А задается формулой

ДСах/mm = ПЛ ЭХ / ГТПП Д^.

(А.16)

где А £ i - суммарная погрешность i-ro телефонного соединения.

А.2.3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении £ означает выполнение нера

венства

Ы>ДоС

(А.17)

где Ао К, - предельно допустимая величина погрешности для < , которая задастся в ОТТ на СИДС.

А.2.4 Вероятности-ошибок и исход испытаний СИДС Обозначим:

р - вероятность ошибки СИДС в определении , т е. вероятность выполнения неравенства (А. 17); р - предельно допустимая величина р (принимается ро = 0,01).

Поверка для данного вида связи состоит в ОС-достовсрном (с заданной вероятностью 01, принимаемой обычно равной 0.95) установлении одного из неравенств

(А.18)

или

(А. 19)

Выполнение неравенства (А.18) соответствует успешному, неравенства (А. 19) - соответственно, неуспешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях;

п - количество отказов ИИК;

b = Ф (ОС) - функция, обратная к стандартной нормальной функции распределения. Стандартную нормальную функцию распределения, вычисляют по формуле

1 г 2 ф(а)     р

(А.20)

5п(а) - корень уравнения, определяют по формуле

—ОО

(А.21)

которая решается методом Ньютона, по уравнениям

^ (l-cz) при 3<п<15,
при И >16,

(А.22)

£„(«) при 0<п<15,
Ь2 , Ь2 n+ —+ bJn + — при п>16,

|х]. |х| - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х, в соответствии с уравнениями

Рп Ро^

В частности, для случая п = 0 из формулы (А.21) получаем 6о (0.95) - корень уравнения е'5" = 1 - а = 0,05 .

NH(n) =

(А.24), (А.25)

Ро ’

(А.26)

следовательно 5„ = 1п20 = 3, откуда из уравнений (А.23), (А.24) и (А.25) находим, взяв ро = 0,01, что Nb(0)= 2. = 300.                      (А.27)

го

что есть минимальное число телефонных соединений до успешного завершения испытаний. Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N ип.

Решение задачи (А. 18). (А. 19) эквивалентно проверке неравенства

Nn(n) < N < NB(n).                                  (А.28)

Пока неравенство (А.28) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя р„ и верхняя р„ 0,95 - достоверные границы для вероятности отказа р определяются по формулам

(А.29), (А ЗО)

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

Приложение Б

(справочное)

Таблицы результатов поверки

Основные результаты поверки по 7 1 и 7.2 оформляются в соответствии с таблицами Б. 1 - Б.З.

Таблица Б. 1

точки,

Длительность телефонного соединения, с,

Г

/

Число телефонных соединений,

•м

Число отказов,

Число пропущенных телефонных соединений,

Ппр, i

Систематическая составляющая погрешности,

с,

СКО погрешности

суммарной и случайной составляющей

систематической составляющей

0

20

16/16

1

3600

8/-

2

600

16/8

у

200

16/16

4

100

16/16

5

3

300/250

У

-

Таблица Б.2 - Доверительные интервалы по результатам поверки

Систематическая составляющая погрешности.

С

СКО систематической составляющей, °C

Суммарная погрешность,

Вероятность отказа, Р

min

max

min

max

min

max

min

max

Таблица Б.З - Показания СИДС в процессе поверки

=......С,   =

('<, =......с. к =

Приложение В

(справочное)

Описание формата файла подробного учета тарифной информации

Наименование конвертора - ZXSS10_V4_ZTE

Файл подробного учета должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора Призма.

Прибор импортирует текстовый файл, полученный после обработки бинарного файла конвертером BillEnMGTS, фирмы ZTE

Различные записи организуются в несколько файлов CDR*.BLL на диске.

Для обработки результатов метрологических испытаний конвертером BillEn MGTS должен быть предоставлен один суммарный файл.

Соединить несколько файлов в один можно с помощью команды Total Commander Собрать файлы. .. или выполнив команду сору в командной строке следующим образом:

  • -  скопировать файлы cdr*.bll в один каталог, например c:\prizma\tmp;

  • -  находясь в этом каталоге, в командной строке выполнить команду DOS сору, сору /Ь cdr*.bll test.bll

После выполнения этой команды, все файлы c:\prizma\tmp\cdr*.Ы1 будут соединены в файл c:\prizma\tmp\tcst.bll.

Результирующий суммарный файл test.bll нужно открыть в приложении BillEn MGTS с параметром ZXSS10 SS1 559 Bytes, нажав на кнопку' Save(S), задав тип файла CSV и имя файла test, сохранить отконвертирован-ный файл в текстовом виде.

Файл подробного учета называется <test.csv>, содержит информацию в виде текстовых строк переменой длины. Каждому соединению в учетном файле соответствует одна строка.

Каждая строка заканчивается символами возврата каретки (OD’H) и перевода строки (ОА Н).

Поля информации в файле разделены символом запятая (2С’Н). ПО прибора Призма импортирует пять полей из каждой строки файла учета. Эти поля должны располагаться в определенном порядке среди прочих информационных полей:

  • •  Номер вызывающего абонента содержится в 8 поле;

  • •  Номер вызываемого абонента содержится во 16 поле;

  • •  Дата и время начала соединения содержится в 30 поле в формате ГГГГ-ММ-ДД 44:MM:CC.sss;

  • •  Дата и время окончания соединения содержится в 32 поле в формате ГГГГ-ММ-ДД 44:MM:CC.sss;

  • •  Индикатор продолжения соединения (bPartRecID) содержится в 5 поле.

Отключение выше перечисленных полей или включение между ними посторонних полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи - вызывающий абонент Призмы 5470100 произвел соединение 2016-10-18 в 10:14:10 с номером 5470108. Разговорное состояние длилось 20.640 секунд.

Пример учетной записи:

0x0070,1“,0х 135F9291,1,0,0,2,4965470100,1,496,2,4965470100,1,496,0,5470108,1,496,00000110,2.84965470108,1

.496,6,0,84965470108,0„0,2016-10-18 10:14:10.190,01(Local City Call),2016-10-18 10:14:30.830.0,225,Charged(00010110),0,0,0„,0-0-0,0-0-

0,3,26,10.36.16.43,10.36.17.11,10.36.17.11,2,0,0,1,0,0,0,0,„0-0-0,0-0-

0,3,26,10.36.16.43,10.36.17.11,10.36.17.11.2,0,0x00000000000000,0,0.,O,.0,0,0,0,„0x0000,0,0,0.0.0.,0„0,0,0,0.255„

,0„0„0,.0„0„0„0,0.0.0,00000207.0x0000000000000000000000000000000000000010

Жирным подчеркнутым шрифтом выделены поля в записи, используемые «Призмой».

Фрагмент учетного файла:

wBillVer-

sion.wSSID,dwBilllD,bRecType.bPartRecID,wSeqNum,bOpProp,sdnOpNo.OpNct,OpLata, bOutpOpProp. sdnOutpO pNo,OutpOpNet,OutpOpLata,bDialTpProp,sdnDialTpNo,DialTpNet,DialTpLata,bDialTpPreLcn,bTpProp,sdnTpNo, TpNet,TpLata.bTpNoPrcLen,bOutpTpProp.sdnOutpTpNo,OutpTpNet.OutpTpLata,bOutpTpPrcLcn,tAnswerTime,b Scrvice-

Cat,tEndTimc,bEndReason,bOpTypc,bFlag,blnTrkGrpTypc,tInTrkGrpNo,tInTrkCrctNo,tlnTrkConncctTinie,tInTrk

DisConncct-

Timc.OrigClli.OrigMcm.blnMGTy'pc.vvInMGID.bOpSSIPAddr.bOpMGIPAddr.bOpRtpIPAddr.bOpProtocol.bCallD ircct.bCallType.bCoding.bCallParty.bOutTrkGrpType.tOutTrkGrpNo.tOutTrkCircuitNo.tOutTrkConncctTimc.tOut TrkDisConncct-

Timc.TcrmClIi.TcrmMcm,wOutMGT\'pe,wOutMGID,bTpSSIPAddr,bTpMGlPAddr,bTpRtpIPAddr.bTpProtocol,d wFax-

Pagc.bSS.bChargcID,bLinkProp.sdnLinkNo.LinkNet,LinkLata,dwFee,dwCustomerID,dwCustLocationlD,b Account Code-

Type,bAccountCodc.tAccessNumber.tCarrierlD,wOpCtxNo.wTpCtxNo,tlngressBj'tes.tEgrcssBytcs.bAuthorityType .Reserved.?.Rcscrvcd6,tAuthorityCodc,wCarrierSelInfo,bBearerSvc,bTeleSvc,bUSSl,bUSS3,tSpOpNo.tSpTpNo.bBi IIProp.sdnBillNo.BiHNct,BillLata.bTransNoProp,sdnTransNo, TransNet, Trans Lata.bLocaNoProp,sdnLocaNo.LocaN ct.LocaLata.wChgRateKmd.bChgModulatorType.bChgModulatorVal.blnAttachFecKind.tDuration.bTransParam 0x0070,1.0xl35F8CDA. 1,0.0,2.4965429192.3.496.2,4965429192.3,496,0,5477368,1,496,00000101.2.84965477368. 1.496.5,0.84965477368,0..0.2016-10-18 09:54:40.990.01 (Local City Call).2016-10-18

10:01:10.150,0.225,Charged(000101101,0.1,441.2016-10-18 09:54:18.320.2016-10-18 10:01:10.150,3-246-3,0-116-2.2,1.10.36.16.43,10.36.16.35.10.36.16.11,2.3,0,1,0,0,0,0„.0-0-0.0-0-

0,3.24.10.36.16.43,10.36.17.9,10.36.17.9,2,0,0x00000000000000,0,0„0„0,0,0.0.„0x0000,0,0,0,0,0.,0„0,0.0.0,255,„0. .()..0..0„0„0..0.0,0,0,00006292,0x0000000000000000000000000000000000000010

0x0070.1,0x 135F8DFD.4,0.0,2,4965476340,1,496,2,4965476340,1,496,0.5401514.1 „00000000.2,84965401514,1 „0 .0.4965401514.0,.0.2016-10-18 09:58:17.260,27(National Auto(Between Large Zone)),2016-10-18

10:01:10.350,0,225,Charged(00010110),0,7,108,2016-10-18 09:58:11.280,2016-10-18 10:01:10.350,255-0-7.0-114-2,2.1,10.36.16.43.10.36.16.35.0.0.0.0,2,4,0 0,0,0,1,18,2016-10-18 09:58:11.280.2016-10-18 10:01:10.350,0-1 16-2,3-246-

3.2.1.10.36.16.43,10.36.16.35,0.0.0.0,2,0,0x00000000000000,0,0„0„0,0,0,0,„0x0000,0.0,0,0,0..0.,0,2.0,0.255,„0..0„ 0,.0..0„0„0.0,0,0,00002531,0x0000000000000000000000000000000000000010

0x0070.1 .Ox 135F8E55.4,0,0,0,4965479520.1,496,0,4965479520,1.496,0,89265215090,1 „00000000.1,89265215090, I,.0.0.89265215090.0..0.2016-10-18 09:59:40.610.47(National Auto(Between Large Zonc)).2016-10-18 10:01:11.720.1.225.Chargcd(00010110).0,5,30,2016-10-18 09:59:21.680,2016-10-18 10:01:11.720,0-0-0.0-114-2.2,1,10.36.16.43,10.36.16.35,10.36.16.19,2,5,0,1,0,0.0,0,„0-0-0,0-0-

0.10.31.10.33.0.43.10.33.0.43,10.33.0.27.6,0,0x00000000000000.0.0..0..0,0,0,0„.0x0000,0.0,0,0.0.,0„0,3.0.0.255..,0, ,0..0,.0,.0.,0.,0,0,0,0.00001312.0x0000000000000000000000000000000000000010

Лист регистрации изменений

1

Изм.

Номера листов (страниц)

Всего

листов (страниц) в документе

Номер

документа

Входящий номер сопроводительного документа

Подпись

Дата

измененных

замененных

новых

аннулированных

i

!

1

1

i

1

I

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
