Заказ 2191. Изд. № 789.

Методические указания по поверке газометра типа ГТ-1

№ 4215140173

МУ 162Х

ВВОДНАЯ ЧАСТЬ

Настоящие методические указания распространяются на газометр тарировочный типа ГТ-1, предназначенный для измерения объемов воздуха при градуировке и поверке воздухозаборных устройств газоанализаторов с верхним пределом измерения до 1 000 мл и устанавливают методы и средства их первичной и периодической поверок.

Относительная основная погрешность измерения объемов в интервале от 50 до 100 мл — не более ±2 % и от 100 до. 1000 мл ± 1,5%.

I. ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении поверки должны выполняться операции, указанные в табл. 1.

Таблица 1

Наименование операций

е

Обязательность проведения операций при:

1. Проверка внешнего вида, комплектности,

маркировки

4,1

да

да

Да

о

Проверка герметичности газовой системы газометра

4,2

да

да

да

3.

Проверка балансировки подвижной системы газометра

4,3

да

да

да

4.

Определение относительной основной погрешности газометра

4,4

да

Да

Да

Примечание: периодичность проведения Госу-дарственной поверки — один раз в год.

2. СРЕДСТВА ПОВЕРКИ
  • 2. 1. При проведении поверки; должны применяться следующие средства поверки:

а) колбы мерные вместимостью 250, 500 и 1 000 мл, второго класса точности с одной отметкой без шлифа, : ГОСТ 1770-74;

б) бюретка вместимостью 100 мл, ценой деления 0,1 мл 2-го класса, ГОСТ 20292-74;

в) мановакуумметр 2-х трубный типа МВ-160, ГОСТ 9933-75 с погрешностью ±2 мм вод. ст.;

г) секундомер ГОСТ 2405-72 типа СОПпр-2А-3 ГОСТ 5072-79Е;

д) термометр от 10 до 38°С ценой деления 0,1° С ТЛ 18 ГОСТ 2045-71.

3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 3. 1. При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха" 20±2°С; относительная влажность окружающего воздуха от 45 до 90%; атмосферное давление от 986 до 1039 гПа (740—780 мм. рт. ст).           -     .

При проведении поверки газометра в помещении не должны содержаться газы и пары, могущие вызвать коррозию металлических частей прибора.

Скорость отбора воздуха из газометра не должна превышать 2,5 л/мин (при этой скорости стрелка газометра совершает один оборот за 5 сек).

  • 3. 2. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 3. 2. 1. Газометры тарировочные типа ГТ-1 заполняются маслом трансформаидашм__марки. IK. по ГОСТ

982-68.“

  • 3. 2. 2. Газометры тарировочные типа ГТ-1, поверочные средства и дистиллированная вода для заполнения поверочных средств перед проведением поверки выдерживаются не менее 2-х часов при температуре помещения для выравнивания их температуры с температурой окружающего воздуха.

3. 2. 3. Поверочные средства (бюретки, колбы) перед использованием моются хромовой смесью, водопроводной водой и ополаскиваются дистиллированной водой.

  • 3. 2. 4. Разность температур масла в газометре и температуры дистиллированной воды в средствах поверки не должна превышать 0,5°С.

4. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 4. Т. При проведении внешнего осмотра газометра тарировочного типа ГТ-1 должно быть установлено соответствие требованиям чертежей, комплектности, маркировки.

  • 4. 2. Проверка герметичности газовой системы газометра.

Для проверки герметичности системы, подводящей воздух, закрывают резиновой пробкой трубку 2 (рис. 1), закрывают кран 3, подсоединяют к входному патрубку 4 мановакуумметр типа МВ.

Создают в системе разрежение равное 9,8 гПа (100 мм вод. ст). Если в течение 5 мин. показания манова-куумметра остались без изменения, газовая система герметична.

  • 4. 3. Проверка балансировки подвижной системы газометра.

Для проверки балансировки подвижной системы газометр, заполненный затворной жидкостью, устанавливают на нуль.

Проверяют правильность совмещения стрелки газо-метраГТ-1 с нулевыми рисками на измерительной шкале и подвижном диске.

При открытом входном патрубке и несмоченном затворной-жидкостью колоколе стрелка прибора должна оставаться на нуле. В случае отклонения стрелки от нулевой отметки шкалы вправо подвешивают к противовесу груз, равный 1 г.

Если при этом стрелка остается на нуле пли отклоняется влево, балансировку прибора следует считать удовлетворительной. После полного погружения колокола в затворную жидкость и установки прибора на нуль допускается увеличение разбалансировки до 3 г.

  • 4. 4. Определение метрологических параметров.

4.4. Г. Определение относительной основной погрешности показаний газометра.

5

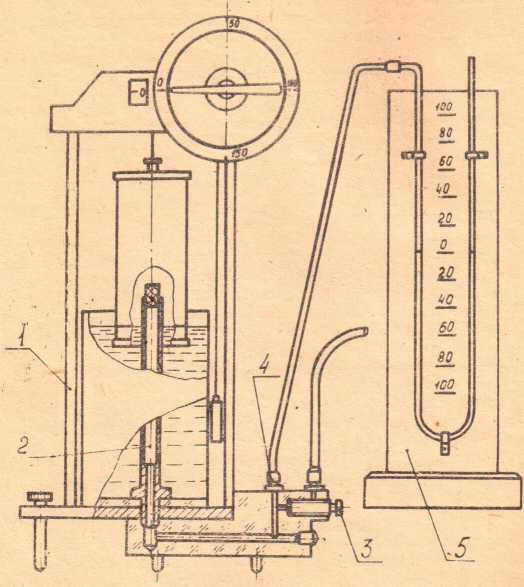

Рис. 1. Установка для проверки герметичности системы, подводящей воздух:

К газометру подсоединяют заполненную водой бюрет ку вместимостью 100 мл tpuc. 2)

По объему выливаемой из нее воды устанавливают объем воздуха, отобранный из газометра, и сравнивают с показаниями газометра.

Аналогичным образом проверяют последовательно другие точки шкалы, используя при этом мерные колбы вместимостью 250, 500 и I 000 мл. (см. рис. 3).

Относительную основную погрешность (-) показаний газометра рассчитывают .по формуле:

Vr - v «   9 “---у---' 100 "

где Vr — показания газометра тарйровочного, мл;

V — объем воздуха, отбираемый из газометра с по м'Чцыо бюретки или колб, мл.

Попрешиость газометра на каждой поверяемой точке определяется не менее 2-х раз.

Относительная основная погрешность объемов в ин тервале от 50 до 100 мл должна быть не более ±2°/о, и от 100 до 1 000 мл ±  1,5%.

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 5. 1. При поверке газометра тарйровочного ведется протокол (приложение № 1).

  • 5. 2. На газометр типа ГТ-1, прошедший поверку с положительным результатом, выдается свидетельство о поверке (приложение № 2).               '

  • 5. 3. Газометр тарировочный типа ГТ-1, не прошедший поверку, к дальнейшей эксплуатации не допускается.

1 — газометр типа ГТ—1; 2 — трубка; 3 — кран; 4 —патрубок; 5 — маковакуумметр ГОСТ 9933-61

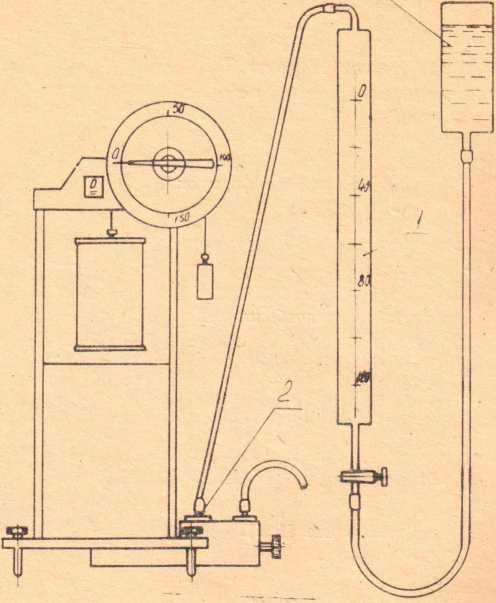

Рис. 2. Схема проверки показаний газометра ГТ-1 1 — бюретка I — 2 — 100 — 0,1 ГОСТ 20 292-74:

2 патрубок; 3 — сосуд уравнительный

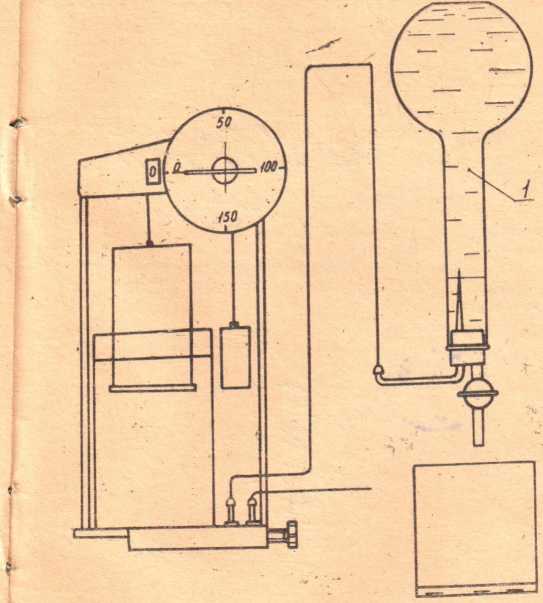

Рис. 3. Схема поверки показаний газометра ГТ-1:

I колба мерная, ГОСТ 1770-74
