УТВЕРЖДАЮ

Первый заместитель генерального

директора-заместнтель по научной работе

ФГУП «ВНИИФТРИ»

А.Н. Щипунов

2015 г.

ИНСТРУКЦИЯ

СЧЕТЧИКИ АЭРОЗОЛЬНЫХ ЧАСТИЦ

Airnet II, IsoAir 310Р, Handilaz mini, Lasair III

МЕТОДИКА ПОВЕРКИ

МП-640-025-15

4

р.п. Менделееве 2015 г.

Настоящая методика поверки распространяется на счетчики аэрозольных частиц Airnet II (мод. Airnet II 201-4, Aimet II 301, Aimet 11 301-4. Aimet II 310-4, Aimet II 501, Aimet II 501A, Aimet II 501-4. Aimet II 510. Aimet II 510XR. Aimet II 510-4), IsoAir 310P. Handilaz mini, Lasair III (мод. Lasair III 110. Lasair III 310B. Lasair 111 310C. Lasair III 350L, Lasair III 5100) (далее - счетчики). предназначенные для измерений счетной концентрации частиц в атмосферном воздухе и неагрессивных газах.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Идентификация программного обеспечения (ПО)

7.3

да

да

4 Определение относительной погрешности установки номинального объемного расхода отбираемой пробы*

7.4

да

да

5 Определение приведенной погрешности измерений счетной концентрации аэрозольных частиц**

7.5

да

да

Примечания

1 ‘Операция проводится только для счетчиков, имеющих встроенный насос для отбора пробы.

2 “Погрешность измерений счетной концентрации аэрозольных частиц нормирована относительно максималь-ной измеряемой счетчиком счетной концентрации

2 СРЕДСТВА ПОВЕРКИ

2.1  11ри проведении поверки должны быть использованы средства, указанные в таблице 2.

Таблица 2

Номера пункта методики

поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.4

Расходомер-счетчик газа РГТ-5. диапазон измерений объемного расхода от 2 до 20 дм 7мин. пределы допускаемой относительной погрешности измерений объемного расхода ± 1 %

7.4

Расходомер-счетчик газа РГТ-7, диапазон измерений объемного расхода газа от 10 до 100 дм’/мин, пределы допускаемой относительной погрешности измерений объемного расхода ± 1 %

7.2, 7.5

Рабочий эталон единицы счетной концентрации частиц в аэродисперсных средах в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов» в комплекте с образцами монодисперсных латексов с размерами частиц в диапазоне от 0,1 до 30 мкм. пределы допускаемой относительной погрешности ± 7 %

7.2, 7.5

.Аэрозольная камера

7.2. 7.4. 7.5

Вакуумный воздушный насос Millipore производительностью до 100 дм3/мин

7.2

Фильтр ПЕРА не хуже класса Н14 по ГОСТ Р ЕН 1822-1-2010. размер улавливаемых частиц от 0.1 и более, эффективность очистки более 99,95 %

Номера пункта методики

поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.2

Фильтры ULPA не хуже класса U15 по ГОСТ РЕН 1822-1-2010, размер улавливаемых частиц от 0.1 мкм и более, эффективность очистки более 99.9995 %

7.2, 7.5

Сухой воздух с классом чистоты 1 по ГОСТ Р ИСО 8573-1-2005

7.2, 7.3, 7.5

Персональный компьютер с IBM-совместимым процессором выше, чем Pentium 2, операционная система на базе Windows ХР Professional. Windows Server 2003, Windows 7. оперативная память не менее 1 Гб, свободное пространство жесткого диска не менее 50 Гб

  • 2.2  Все средства поверки должны быть исправны, применяемые при поверке средства измерений должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или в документации.

  • 2.3  Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки, обеспечивающими определение характеристик поверяемого анализатора с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1  К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, опыт работы в радиоизмерительной или физической сфере не менее 1 года, владеющих техникой измерений параметров аэрозолей, взвесей и порошкообразных материалов, изучивших настоящую методик)' и аттестованных в качестве поверителя.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1  При проведении поверки должны выполняться общие правила техники безопасности и производственной санитарии по ГОСТ 12.3.019-80. ГОСТ 12.1.005-88, а также указания соответст-

в)тоших разделов эксплуатационной документации поверяемого анализатора и средств поверки.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1  Поверку счетчика проводить в нормальных условиях (если не оговорено иное):

  • -  температура окружающего воздуха. °C..................................................(20 ± 5);

  • -  относительная влажность воздуха, %.....................................................................от 30 до 80;

  • -  атмосферное давление. кПа.........................................................от 84 до 106.7.

  • 5.2  Характеристики питающей электрической сети должны соответствовать требованиям:

  • -  напряжение. В..............................................................................(220 ± 22);

  • -  частота переменного тока. Гц..............................................................(50 ± 1).

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1  Перед проведением поверки счетчик должен быть выдержан в климатических условиях, соответствующих условиям поверки, не менее 8 часов. В случае, если счетчик находился при температуре ниже 0 °C. время выдержки должно быть не менее 24 часов.

  • 6.2  Счетчик, не имеющий дисплея, должен быть подключен к персональному компьютеру с предустановленной программой для отображения результатов Facility Net. Pharmaceutical Net. Facility Pro или Hypper Terminal.

  • 6.3  В счетчиках, не имеющих встроенного пробоотборного насоса, отбор пробы должен осуществляться с помощью внешнего насоса с объемным расходом, соответствующим указанному в эксплуатационной документации счетчика.

  • 6.4  После каждого применения тестового аэрозоля необходимо производить очистку пробоотборного тракта счетчика сухим чистым воздухом согласно руководству его эксплуатации.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1  Внешний осмотр
  • 7.1.1 Внешний осмотр счетчика проводить в соответствии с руководством его эксплуатации.

  • 7.1.2 При внешнем осмотре проверить:

комплектность, в.т.ч. наличие заряженной аккумуляторной батареи, если на поверку представляется счетчик с питанием не от сети;

  • -   соответствие маркировки требованиям изготовителя;

  • -   отсутствие видимых механических повреждений,

чистоте' пробоотборного входа;

исправность разъемов и электрических контактов.

При необходимости в комплект поставки должно быть приложено программное обеспечение для отображения данных.

  • 7.1.3 Счетчик считать пригодным для проведения поверки, если:

  • -   комплектность достаточна для проведения поверки;

внешний вид и маркировка соответствуют требованиям изготовителя;

отсутствуют видимые механические повреждения; пробоотборный вход не имеет видимых загрязнений;

  • -   разъемы и электрические контакты исправны.

В противном случае счетчик к дальнейшей поверке не допускается.

7.2 Опробование
  • 7.2.1 При опробовании проверить работоспособность счетчика, собственный фон и эффективность счета.

  • 7.2.2 Для проверки работоспособности счетчик следует установить в рабочее положение и включить в соответствии с руководством его эксплуатации. При нормальном функционировании счетчика его индикатор состояния должен гореть зеленым цветом, на дисплее счетчи-ка/экране компьютера должно отобразиться основное окно, сообщения об ошибках должны отсутствовать.

  • 7.2.3 Для проверки собственного фона на пробоотборный вход счетчика следует установить фильтр HEPA/ULPA и провести счетчиком измерения счетной концентрации в течение 10 мин. В данном случае показания счетчика являются собственным фоном.

Примечание - В выборе фильтра следует руководствоваться рекомендациями изготовителя. указанными в эксплуатационной документации счетчика.

  • 7.2.4 Эффективность счета определять в измерительном канале счетчика с нижним пороговым значением. При этом использовать два образца монодисперсного латекса: один - с размером частиц близким к пороговому значению, другой - в 1,5-2 раза больше порогового значения.

Порядок выполнения операции:

а) Собрать схему согласно рисунку 1.

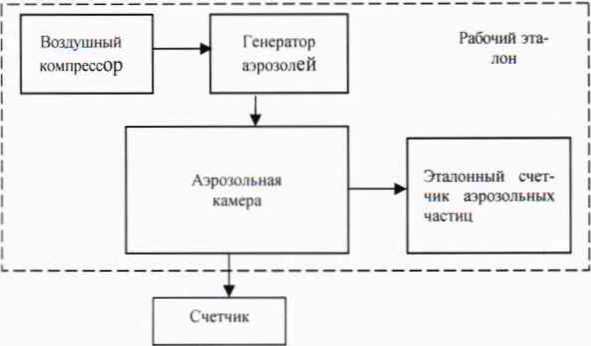

Рисунок 1 - Схема поверки

б) Подготовить счетчик и эталон к проведению измерений в соответствии с их эксплуатационной документацией. Установить на счетчике дифференциальный режим измерений.

в) Создать в аэрозольной камере аэрозоль сначала на основе одного, затем другого указанного выше образца монодисперсного латекса. Уровень концентрации аэрозолей должен быть не более 25 % от максимальной измеряемой счетчиком концентрации. Контроль уровня концентрации в аэрозольной камере осуществлять эталоном.

г) После стабилизации процесса создания аэрозоля провести счетчиком измерение счетной концентрации (Мвмь Результат измерения занести в протокол поверки.

д) Вычислить эффективность счета по формуле (1):

Л/изм

Э = -^-100%,

(1)

где Л,т - значение счетной концентрации, заданное в аэрозольной камере. м_3.

  • 7.2.5 Результаты опробования считать положительными, если:

  • - счетчик функционирует нормально, сообщения об ошибках отсутствуют;

  • - собственный фон не превышает нормированного значения:

  • - эффективность счета на нижнем пороге составляет (50 ± 20) %, внутри измерительных каналов (100 ± 10) %.

В противном случае счетчик к дальнейшей поверке не допускается.

7.3  Идентификация ПО
  • 7.3.1 Для идентификации встроенного ПО необходимо включить счетчик согласно руководству его эксплуатации. Идентификационное название и версию встроенного ПО счетчиков Handilaz Mini и Lasair 111 смотреть непосредственно на дисплеях в меню информации о приборе. Идентификационное наименование и версию встроенного ПО. а также заводской номер счетчиков Aimet II и IsoAir 310Р смотреть на экране компьютера в статусном окне поел** выполнения соответствующей команды.

  • 7.3.2 Результаты проверки считать положительными, если идентификационное наименование и версия встроенного ПО счетчика соответствуют его эксплуатационной документации.

В противном случае счетчик к дальнейшему проведению поверки не допускается.

7.4  Определение относительной погрешности установки объемного расхода отбираемой пробы
  • 7.4.1 Порядок выполнения операции:

а) Подсоединить эталонный расходомер к пробоотборному входу счетчика.

б) Подготовить счетчик и эталонный расходомер к работе в соответствии с руководствами их эксплуатации. На счетчике установить режим отбора пробы. В качестве пробы использовать воздух окружающей среды.

в) Провести счетчиком процедуру отбора пробы, снимая 3-4 показания эталонным расходомером (С’пт). Показания занести в протокол поверки.

  • 7.4.2 Вычислить относительную погрешность установки объемного расхода по формуле (2):

5 = ——— ■ 100 % , Qiarr

(2)

где (71(СМ - нормированное номинальное значение объемного расхода счетчика, дм3/мин.

  • 7.4.3 Результаты поверки считать положительными, если относительная погрешность установки номинального объемного расхода отбираемой пробы находится в допускаемых пределах ± 5 %. В противном случае результаты поверки считать отрицательными.

7.5 Определение при веденной погрешности измерений счетной концентрации аэрозольных частиц
  • 7.5.1 При выполнении операции использовать образец монодисперсного латекса с размером частиц в 1.5-2 раза меньше верхнего порогового значения измерительного канала счетчика.

  • 7.5.2   Порядок выполнения операции:

а) Собрать схему согласно рисунку 1.

б) Подготовить счетчик и эталон к проведению измерений в соответствии с их эксплуатационной документацией. Установить на счетчике интегральный режим измерений.

в) Создать последовательно в аэрозольной камере аэрозоль с концентрацией 10 %, 50%, 90 % от максимальной измеряемой счетчиком концентрации. Уровень концентрации в аэрозольной камере контролировать этатоном.

г) После стабилизации процесса задания аэрозоля измерить счетчиком концентрацию (Мвм). Результаты измерения занести в протокол поверки.

  • 7.5.3   Вычистить приведенную погрешность измерений при каждой заданной счетной концентрации аэрозоля по формуле (3):

    ^тах

(3)

„                                                              -             -з

где Лэт - значение счетной концентрации аэрозоля, заданное в аэрозольной камере, м ;

Мпах - нормированное значение максимальной измеряемой счетной концентрации аэрозоля для данного счетчика, м”3.

  • 7.5.4 Результаты поверки считать положительными, если значения приведенной погрешности измерений счетной концентрации аэрозоля находятся в допускаемых пределах ± 25 %. В противном случае результаты измерений считать отрицательными.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1.1 Результаты поверки оформить протоколом произвольного образца.

  • 8.1.2 При положительных результатах поверки счетчик признается годным и на него выдается свидетельство утвержденного образца.

  • 8.1.3 При отрицательных результатах поверки счетчик к дальнейшей эксплуатации не допускается и на него выписывается «Извещение о непригодности» с указанием причин забракования.

    М. Балаханов

Начальник лаб. 640 ФГУП «ВНИИФТРИ»

Ведущий научный сотрудник

В. Лесников

Н.Б. Потапова

ФГУП «ВНИИФТРИ»

Ведущий инженер лаб. 640

ФГУП «ВНИИФТРИ»
