Методика поверки «Системы мониторинга состояния основного и вспомогательного оборудования "ГЭС-3000"» (4252-002-23157615.МП)

УТВЕРЖДАЮ

директор

2017 г.

М.п.

Инструкция

Системы мониторинга состояния основного и вспомогательного оборудования «ГЭС-3000»

Методика поверки

г. Мытищи, 2017 г.

• 1.1 Настоящая методика поверки распространяется на системы мониторинга состояния основного и вспомогательного оборудования «ГЭС-3000» (далее по тексту - систему) и устанавливает порядок проведения первичной и периодической поверок.

1.2Интервал между поверками один год.

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

• 2.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

Таблица 2

3 УСЛОВИЯ ПОВЕРКИ

• 3.1 При проведении поверки должны соблюдаться следующие условия:

  температура окружающего воздуха, °C.....................................................................................20

  относительная влажность воздуха, %, не более

  атмосферное давление, кПа......................................................................................................100

  Параметры электропитания:

  напряжение переменного тока, В..........................................................................................220 ± 4,4;

  частота переменного тока, Гц....................................................................................................50

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их руково-дствахпо эксплуатации требованиям.

• 4.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-79, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 4.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, аттестованные в качестве поверителя в установленном порядке.

• 4.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 5.1 На поверку представляют систему, полностью укомплектованную в соответствии с ЭД, за исключением ЗИП. При периодической поверке представляют дополнительно свидетельство и протокол о предыдущей поверке системы.

• 5.2 Во время подготовки системы к поверке поверитель знакомится с нормативной документацией на систему и подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 5.3 Поверитель подготавливает систему к включению в сеть в соответствии с ЭД.

• 5.4 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.

• 6.1 Внешний осмотр

  • 6.1.1 Внешний вид и комплектность системыпроверить на соответствие данным, приведенным в руководстве по эксплуатации и в формуляре на систему.

При проведении внешнего осмотра проверить:

• - отсутствие механических повреждений;

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей системы;

• - отсутствие неудовлетворительного крепления разъемов;

• 6.1.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 6.2 Опробование

  • 6.2.1 Включить систему в соответствии с руководством по эксплуатации. После загрузки операционных систем на соответствующих АРМ запустить на выполнение программы управления подсистемами:

• - подсистемы виброзащиты ПВЗ;

• - подсистемы вибромониторинга ПВМ;

• - подсистемы мониторинга ударных импульсов ПДМИ;

• - подсистемы мониторинга электрических параметров ПДЭ;

• - подсистемы контроля теплотехнических параметров ПМТП.

• 6.2.2 Убедиться в правильности инициализации всех измерительных каналов (ПК) системы и в прохождении тестовых программ с отсутствием индицируемых ошибок. Тестовые программы выполняются автоматически после включения питания и запуска виртуальных панелей.

• 6.2.3 Опробование считать выполненным, если тестовые программы выполнена полностью, отсутствуют индицируемые ошибки, и все ИК сконфигурированы успешно (в полях показаний датчиков значения отличны от нуля).

• 6.3 Определение относительной погрешности измерений частоты вращения

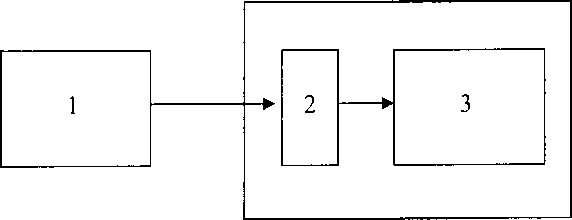

  • 6.3.1 Собрать схему в соответствии с рисунком 1. Вместо датчика частоты вращения подключить ко входу электрической части измерительного канала выход генератора ГЗ-136.



• 1 - генератор низкочастотный ГЗ-136 (рабочий эталон);

• 2 - блок вычислительный БВЗ;

• 3 -ПЭВМ

Рисунок 1 - Схема соединения приборов при определении относительной погрешности измерений частоты вращения

• 6.3.2 Установить на выходе генератора сигнал Г_устнапряжением 1 В (СКЗ) с частотой

• 6.3.3 Измерить частоту сигнала F_UMI (Гц) с помощью БВЗ.

Примечание: допускается подавать сигнал с выхода генератора одновременно на несколько ИК системы.

• 6.3.4 Вычислить относительную погрешность измерений частоты <5)(%) по формуле (1).

• 100%

• 6.3.5 Повторить операции 4.12.2 - 4.12.4 для частоты сигнала на выходе генератора 50, 100, 250 и 500 Гц.

б.З.бОпределитьдля каждого ИКотносительную погрешностьчастоты вращения <7_g(%) по формуле (2).

где 8_пр- погрешность преобразования частоты вращения преобразователем перемещений ВП (per. № 41665-09), указанная в свидетельстве о поверке на датчик или в его формуляре (паспорте, описании типа), %.

6.3.7Результаты поверки считать положительными, если значенияотносительной погрешности измерений частоты вращения находятся в пределах, указанных в Приложении А. В противном случае система бракуется и направляется в ремонт или для проведения настройки.

6.4 Определение относительных погрешностей измерений параметров вибрации, размаха относительного перемещения, зазора (осевого сдвига), амплитуды ударных импульсов и приведенных (к ВП) погрешностей измерений СКЗ напряжения переменного тока, СКЗ силы переменного тока, температуры.

• 6.4.1 Провести поверку средств измерений, входящих в состав измерительных каналов-системы в соответствии с методиками поверки, указанными в описаниях типа соответствующих средств измерений:

• 1. ИК подсистемы ПВЗ (ПВМ) включают: контроллеры программируемые «VBR.C1» (per. № 66150-16), блоки согласующие БС-16 (per. № 45028-10), БС-16-11М (per. №65538-16), преобразователи линейных перемещений СИЭЛ-1662, СИЭЛ-1663 (per. № 48506-11), преобразователи перемещений типа ВП (per. № 41665-09), вибропреобразователи «ЭА616» (per. № 65910-16), МВ-45Э (per. № 63496-16); вибропреобразователи МВ-44 (per. № 21349-06), МВ-45 (per. № 25484-08) и МВ-46 (per. № 34908-07), преобразователи линейных перемещений СИЭЛ-1664 (per. № 48506-11).

• 2. ИК подсистемы ПДМИ включают: аппаратуру для мониторинга Intellinova (per. № 46938-11), датчики ударных импульсов 42011 (per. № 63521-16).

• 3. ИК подсистемы ПДЭ включаютжонтроллеры программируемые «VBR.C1», трансформаторы тока типа Т-0,66 (per. № 52667-13, 22656-07).

• 4. ИК подсистемы ПМТП включаютжонтроллеры программируемые «VBR.C1», термопреобразователи сопротивления ТС-1388 (per. № 561352-15), преобразователи термоэлектрические ТП-2388, ТП-2187 (per. № 61084-15).

Примечание: Номенклатура и количество средств измерений указано в формуляре на систему.

• 6.4.2 При наличии действующих документов о поверке (знаков поверки) проверить их соответствие входящим в состав системы средствам измерений. В этом случае поверкудопус-кается не проводить и для каждого средства измерений определять относительную (приведенную к ВП)погрешность измерений в используемых диапазонах измерений соответствующих величин и в рабочих условиях эксплуатациив соответствии с данными, указанными в свидетельстве о поверке.

В случае, если в свидетельстве о поверке не указаны действительные значения коэффициентов преобразований и/или погрешностей измерений (преобразований), использовать пределы допускаемых значений измерений (преобразований, отклонений от номинальных значений), указанные в описаниях типа, формулярах (паспортах) на средства измерений.

• 6.4.3 Для вибропреобразователей МВ-44, МВ-45, МВ-46, МВ-45Э, «ЭА616»:

• 1. Рассчитать отклонение действительного значения коэффициента преобразования на базовой частоте Кд, указанного в свидетельстве о поверке на вибропреобразователь, от номинального значения Кц, указанного в паспорте, по формуле (3):

• 2. Рассчитать по формуле (4) длякаждой третьоктавной частоты в используемом в ИК диапазоне частот значение относительного отклонения коэффициента преобразования от действительного значения коэффициента преобразования на базовой частоте Кд, <5/(%):

8_f = •^100%' (±

где Ку - значения коэффициента преобразования вибропреобразователя на центральных частотах третьоктавного рядаУ(пКл/м-с‘² или мВ/м-с'²), указанные в свидетельстве о поверке.

За неравномерность АЧХ вибропреобразователя ^принять максимальное абсолютное значение <5/(%) в выбранном диапазоне частот.

• 3. Рассчитать по формуле (5) относительную погрешность измерений параметров вибрации для каждого вибропреобразователя в используемых диапазонах частот:

<5вп ⁼ ^кд² + Sf²             (5)

Для ИК параметров вибрации рассчитать основную относительную погрешность измерений (%)по формуле (6):

<5виб = J^_Bn² + £бс² + 8_и²+6_иг²,        (6)

где Зц- максимальная относительная погрешность измерений напряжения переменного тока на базовой частоте контроллеров программируемых «VBR.C1», Зу= ± 1,0 %;

Зуд - неравномерность АЧХ относительно базовой частоты при измерении напряжения переменного тока контроллеров программируемых «VBR.C1», Зц= ±0,1 Дб ~ ± 1,2 %;

где Збс ~ максимальная относительная погрешность преобразования блоков согласующих БС-16 (per. № 45028-10), БС-16-11М (per. №65538-16) в соответствующих диапазонах частот, Збс = ± 7,0 %;

• 6.4.3 Для ИК зазора (осевого сдвига) рассчитать основную относительную погрешность измерений дос (%)по формуле (7):

8qc ~ J^np² + V,                 (7)

где дц - максимальная относительная погрешность измерений напряжения постоянного тока контроллеров программируемых «VBR.C1», дц=± 1,0 %;

дпу- погрешность преобразования зазора (осевого сдвига) преобразователями линейных перемещений СИЭЛ-1662, СИЭЛ-1663 (per. № 48506-11) или преобразователем перемещений типа ВП (per. № 41665-09), указанная в свидетельстве о поверке на соответствующий преобразователь или в его формуляре (паспорте, описании типа), %.

• 6.4.4 Для ИК размаха относительного перемещения рассчитать основную относительную погрешность измерений доп (%)по формуле (8):

^оп — J^np² + V,              (8)

где ди - максимальная относительная погрешность измерений напряжения постоянного тока контроллеров программируемых «VBR.C1», дц^/о) = ± 1,0 %;

дпр - погрешность преобразования размаха относительного перемещения преобразователями линейных перемещений СИЭЛ-1662, СИЭЛ-1663 (per. № 48506-11) или преобразователем перемещений типа ВП (per. № 41665-09), указанная в свидетельстве о поверке на соответствующий преобразователь или в его формуляре (паспорте, описании типа), %.

• 6.4.5 Для ИК амплитуды ударных импульсов рассчитать отклонение действительного значения коэффициента преобразования датчика ударных импульсов 42011 (per. № 63521-16)Кд, указанного в свидетельстве о поверке на датчик, от номинального значения Кн, указанного в паспорте, по формуле (3):

Рассчитать основную относительную погрешность измерений ду (%)по формуле (9):

«УИ =      + S,_L\                    (9)

^-погрешность измерений амплитуды ударных импульсов аппаратуры для мониторинга Intellinova (per. № 46938-11), указанная в свидетельстве о поверке или в формуляре (паспорте, описании типа), %.

Примечание: если значения погрешностей выражены в децибелах, перед проведением расчетов предварительно перевести их в проценты.

Рассчитать основную относительную погрешность измерений ду (дБ)по формуле (10):

5_УИ = 20 * lg(5_yH(%) + 100) - 40, (дБ)                     (10)

6.4.6Приведенную (к ВП) погрешность измерений СКЗ напряжения переменного тока-определить, как приведенную (к ВП) погрешность измерений СКЗ напряжения переменного тока контроллеров программируемых «VBR.C1», дц= ± 0,4 %.

6.4.7 Приведенную (к ВП) погрешность измерений СКЗ силы переменного тока<5т(%)определить по формуле (11):

(И)

где <5, - максимальная приведенная (к ВП) погрешность измерений СКЗ силы переменного тока контроллеров программируемых «VBR.C1», Зг= ± 0,8 %;

Зтп- погрешность (класс точности) трансформаторов тока типа Т-0,66 (per. № 52667-13, 22656-07), указанная в свидетельстве о поверке или в формуляре (паспорте).%.

6.4.8 Приведенную (к ВП) погрешность измерений температуры сприменением преобразователей термоэлектрических ТП-2388, ТП-2187 (per. № 61084-15)<5глХ°А)^опР^еД^елить по формуле (12):

5тпр ⁼ J^Tn² +                       (12)

где Зц - максимальная приведенная (к ВП) погрешность измерений напряжения постоянного тока с выхода термопар контроллеров программируемых «VBR.C1», Зц= ± 0,23 %;

Зтп ~ максимальная приведенная (к ВП) погрешность измерений температуры преобразователей термоэлектрических ТП-2388, ТП-2187 (per. № 61084-15), %, рассчитанная по формуле (12):

^=^•100%, (12)

1 ВП

где Дтп - максимальная абсолютная погрешность измерений температуры соответствующего типа термопар,указанная в свидетельстве о поверке на соответствующий преобразователь или в его формуляре (паспорте, описании типа),°C.

Твп - верхний предел измеренийтемпературы соответствующего типа термопар,указанный в свидетельстве о поверке или в формуляре (паспорте, описании типа), °C.

Приведенную (к ВП) погрешность измерений температуры с применением термопреобразователей сопротивления ТС-1388 (per. № 561352-15)<5тт7Х%)определить по формуле (13):

Дт_С²+Дк²

5тпр⁼²Ч--100%,                         (13)

1 ВП

где Дк - максимальная абсолютная погрешность измерений температуры (с применением ТС без учёта погрешности ТС) контроллеров программируемых «VBR.C1» в диапазоне измеряемых температур, указанная в свидетельстве о поверке на контроллер или в его формуляре (паспорте, описании типа),°C

Дтс - максимальная абсолютная погрешность измерений температуры термопреобразователей сопротивленияв диапазоне измеряемых температур„указанная в свидетельстве о поверке на соответствующий преобразователь или в его формуляре (паспорте, описании типа),°C.

Твп - верхний предел измеренийтемпературы, Твп⁼ 200 °C.

6.4.9Результаты поверки считать положительными, если относительные погрешности измерений параметров вибрации, размаха относительного перемещения, зазора (осевого сдвига), амплитуды ударных импульсов и приведенные(к ВП) погрешности измерений СКЗ напряжения переменного тока, СКЗ силы переменного тока, температуры находятся в пределах, указанных в Приложении А.В противном случае системадальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 6.5 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

• 6.5.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

• - наименование ПО;

• - идентификационное наименование ПО;

• - номер версии (идентификационный номер) ПО;

• - цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода);

• - алгоритм вычисления цифрового идентификатора ПО.

• 6.5.2 Для этого установить программу HashTab (если программа была установлена ранее. то перейти к п.6.3.4.3):

• 1) запустить файл установки HashTab Setup.exe;

• 2) в открывшемся окне нажать кнопку «Next»;

• 3) далее нажать кнопку «I Agree»;

• 4) в открывшемся окне оставить параметры без изменения. Нажать кнопку «Install»;

• 5) после завершения установки, в появившемся окне нажать кнопку «Finish».

• 6.5.3 Проверка контрольной суммы программных модулей:

• 1) открыть папку с программным пакетом системы;

• 2) нажать правой кнопкой манипулятора «Мышь» на файл исполняемой программы EnergoApplication.exe. В открывшемся меню выбрать «Свойства»;

• 3) выбрать вкладку «File Hashes»;

• 4) в таблице напротив строки «CRC32» зафиксировать буквенно-цифровой код;

• 5) во вкладке «Версия», в окне «Имя элемента:» выбрать «Версия продукта», зафиксировать цифровой код версии.

• 6.5.4 Результат проверки считать положительными, если полученные идентификационные данные ПО (идентификационные наименования, номера версий, цифровые идентификаторы). указанные во вкладках «Версия» и «File Hashes», соответствуют идентификационным данным, записанным в формуляре системы.

• 7.1 При поверке вести протокол произвольной формы.

• 7.2 При положительных результатах поверки выдается свидетельство о поверке.

Свидетельство о поверке оформляется со следующим примечанием: «действительно только при наличии действующих свидетельств о поверке на средства измерений, входящие в состав измерительных каналов системы».

• 7.4 При отрицательных результатах поверки система к применению не допускается и на неё выдается извещение о непригодности с указанием причин забракования.

  Главный метролог ООО «АСК Экспресс»




  В.В. Супрунюк

Метрологические характеристики системы
