Методика поверки «Генератор импульсов калиброванной амплитуды Г5-53» (Код не указан!)

Date of print 13-05-2021-

высокочастотные равьемн для входа внешнего запуска, выхода синхроимпульса основного импульса и клемма заземления прибора.

") и выхода

Установить тумблер "СЕТЬ" в верхнее положение, при этом на передней панели прибора должны загореться индикаторные лампочки цифровой индикации.

Время прогрева прибора составляет 15 мин, после чего установить выбранный вид запуска переключателем "ЗАПУСК". Если запуск внутренний, ручкой "ПЕРИОДОВ " и переключателем "МНОЕИТЕЛИ"-установить нужный период повторения импульсов.

Далее установить необходимую для работы длительность импульса и задержку, амплитуду и полярность выходных импульсов.

Оговоренные техническими условиями параметры выгодных импульсов гарантируются только при подключении к выходному гнезду генератора нагрузки 50 Ом с помощью коаксиального кабеля. Нагрузка и кабель имеются в комплекте прибора. В режиме разового пуска прибора необходимо установить переключатель "ЗАПУСК" в положение "       " и предварительно нажатием правой кнопки подготовить прибор к работе.

Выходные импульсы гарантируются при третьем нажатии кнопки. Для выключения генератора тумблер "СЕТЬ" переключить в нижнее положение.

При работе генератора в режиме внешнего запуска от импульсного сигнала внешний запускающий импульс должен подаваться согласованным кабелем.

II. МЕТОДЫ И СРЕДСТВА ПРОВЕРКИ. ИЗМЕРЕНИЯ ПАРАМЕТРОВ.

РЕГУЛИРОВАНИЕ И НАСТРОЙКА

Генераторы, находящиеся в эксплуатации, проходят проверку не реже одного раза в год.

Проверке подлежат также все генераторы, выходящие из ремонта.

В проверку принимаются полностью укомплектованные генераторы, снабженные технической документацией.

Для проверки, регулирования и настройки генератора применяются контрольно-измерительные приборы, перечисленные в таблГ 3.

Таблица 3

Окончание табл. 3

Примечание. Допускается использование другой контрольно-измерительной аппаратуры, обеспечивающей требуемую точность измерения.

Перед проведением измерений необходимо изучить техническое описание и инструкцию по эксплуатации генератора Г5-53 и контрольно-измерительных приборов, перечисленных в табл. 3.

• II.3.1. Технические характеристики генератора, подлежащие проверке: внешний вид прибора;

форма и полярность основных импульсов;

диапазон измерения, погрешность установки и паразитная модуляция длительности импульсов; максимальная амплитуда, пределы регулировки, погрешность установки и паразитная модуляция амплитуды основных импульсов;

допускаемая минимальная скважность основного .видеоимпульсного сигнала; длительность фронта и среза импульсов;

неравномерность на вершине импульсов            и в паузе, время установления;

диапазон измерения, погрешность установки и паразитная модуляция временного сдвига; диапазон измерения и погрешность установки периода повторения основных импульсов; параметры внешнего запуска и разового пуска;

параметры синхроимпульса.

• II.3.2. Порядок и методика проведения измерений

и оценки результатов измерений

При внешнем осмотре необходимо обратить внимание на отсутствие внешних повреждений генератора. Все ручки должны вращаться без заметных усилий. Кнопки, переключателей типа, П2К. должны быть установлены без перекосов.

Проверка формы и полярности основных импульсов производится по схеме рис. 18. Переключая полярность импульса следует убедиться в наличии на экране осциллографа импульсов положительной или отрицательной полярности регулируемой длительности и амплитуды.

Проверка диапазона измерения, погрешности установки и паразитной модуляции длительности импульсов производится по схемам рис. 19 и 20.

На поддиапазонах "0,1" и "I" производится проверка погрешности установки длительности прибором И2-17 (рис. 19).

Генератор работает в режиме внешнего запуска от генератора задержки И2-17, для чего .необходи-монахать кнопку "_ТП ^п переключателя "ЗАПУСК", а запускающий импульс, .положительной полярности амплитудой 5 В подать на гнездо ^вм_П".

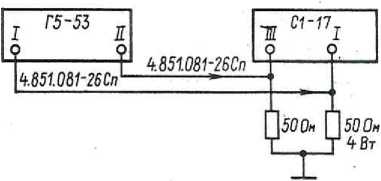

Рис. 18. Схема проверки формы и полярности основных импульсов:

I - клемма "Сикхр."; Н - клемма "Выход";

Ш - клемма "Вход"

*.< ■

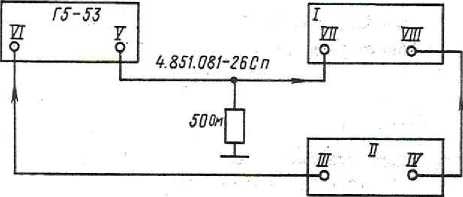

Рис. 19. Схема проверки погрешности установки и паразитной модуляции длительности и временного сдвига основного импульса относительно синхроимпульса:

I - индикатор И2-17; П - генератор И2-17; Ш - клемма "Запуск имп."; 1У - клемма "Задержка имп"; у - клемма "Выход"; У1 - клемма"Вя.залЛУП - клемма "Вход";

VIU - клемма "Запуск".

Измерить длительность импульсов в точках 5, 5, 10 шкалы "ДЛИТЕЛЬНОСТЬ уив " на поддиапазоне "0,1" и в точках I, 5, 10 на поддиапазоне "I". Амплитуду выходного импульса при этом устанавливать 10 и 8 В.

Величина измеряемой длительности определяется разностью показаний задержки на И2-1? при поочередном совмещении индикаторной метки на экране индикатора, с фронтом и срезом импульса на уровне 0,5 от амплитуды.

Погрешность установки длительности определяется по формуле(1):

^Аи

где:                                    .

А - измеренная величина,длительность, мкс

А - установленная величина, длительность, мкс

Паразитную модуляцию длительности импульсов измерять на поддиапазоне "10" в точках I и 10 шкалы при временном сдвиге о =0 прибором И2-17. При этом задержку на И2-17 установить равной длительности импульса, а длительность развертки индикатора 0,2 или 0,5 мкс.

Паразитная модуляция длительности определяется как половина размытости среза импульсов.

Погрешность установки длительности на остальных поддиапазонах определять прибором 43-34 по схеме рис, 20.                                                                                                       .

При этом установить генератор в режиме внутреннего запуска (нажать кнопку " □ ").

Измерения производить в точках I, 5, 10 каждого поддиапазона при амплитуде выходного импульса

10 и 8 В.

Погрешность установки длительности определяется по формуле (I).

Проверку максимальной амплитуды, пределов регулировки и погрешности установки амплитуды основных импульсоя производить ампервольтомметрои типа ФЗО, подключенным к выходу генератора через кабель 4.851. 081-26 Сп и нагрузку 50 Ом 2.727.133.

Установить, генератор в режим внутреннего запуска (нажать кнопку "В ").

Переключатель полярности устанавливать поочередно в положения " J^-L " и " 1_Г ". Для измерения амплитуды нажать на том же переключателе кнопку " - ^п (выход по постоянному току); измерение производить в точках, отмеченных в табл. 4 знаком " + ".

Таблица. 4

Определение погрешности установки амплитуды импульсов на выходе внешних аттенюаторов производить ампервольтомметром ФЗО при подключенных к выходу поочередно аттенюаторах 20 и 40 дБ. Амплитуду импульса на выходе генератора установить I В.

Погрешность установки амплитуды определяется по формуле (I).

Проверку паразитной модуляции амплитуды импульсов производить осциллографом CI-I? с блоком CI-I5/4 (на закрытом входе).

Генератор установить в режим-внутреннего запуска (нажата кнопка "□ "), при переключений полярности-нажать кнопку "_Г~L".

Импульсы амплитудами 8 и 10 В подавать на вход осциллографа кабелем 4.851.081-26 Сп с нагрузкой

50 Ом 2.727.135. Чувствительность осциллографа установить 5 мВ/см.

Паразитная модуляция определяется как половина размытости вершины импульса.

Проверку работы генератора при допускаемой минимальной скважности производить при амплитуде импульса 10 В, длительностях импульсов 0,5; 5; 50; 500 мкс и периодах повторения I; 10; 100; 1000 мкс соответственно. При этом определяется погрешность установки длительности импульсов по схемам рис. 19 и 20.

Проверку длительности фронта и среза основных импульсов производить осциллографом CI-53 по схеме рис. 21.

Установить генератор в режим внутреннего запуска (нажать кнопку " Q ").

Переключатель "РАЗВЕРТКА" осциллографа установить в положение "2 ns /дел".

Измерения производить при длительности импульса 500 нс и периоде повторения I мкс. Отсчет длительностей фронта и среза производится на уровнях 0,1-0,9 в соответствии с рис. 22.

Проверку неравномерности вершины и исходного уровня основных импульсов и времени установления производить осциллографом CI-53 по схеме рис. 21 при длительности импульса 500 нс и периоде повторения I мкс.

Перед измерением откалибровать осциллограф следующим образом: установить чувствительность

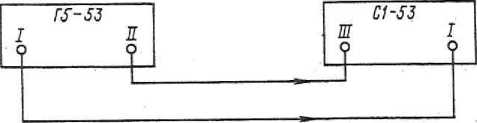

Рис. 21. Схема измерения фронта, среза, неравномерности на вершине импульса .и в паузе, выоросов после фронта и среза:

I - клемма "Синхр."; И - клемма "Выход";

Ш - клемма "Вход"

неравномерностей на вершине импульса и в паузе,

времени установления;

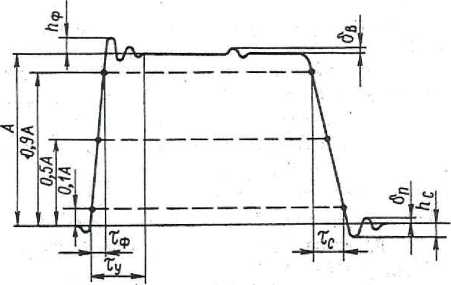

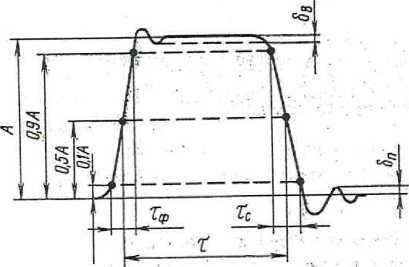

А - амплитуда импульса;^ ф - длительность фронта;Z_c - длительность среза; Нф , h_c - выбросы после фронта и среза; <£_в , <V_n - неравномерности на вершине импульса и в паузе между импульсами-;

- время установления - временной интервал между мгновенными значениями напряжения в точках 0,1 Л,99 А или 1,01 А

тракта вертикального отклонения 10 мВ/дел., подать на вход генератора импульс амплитудой I В (10 В по индикатору, положение аттенюатора "0,1"), затем изменить это напряжение на 10 мВ (на индикаторе - на 100 мВ) и ручкой "ПЛАВНО" осциллографа добиться того, чтобы при этом перемещение луча на экране произошло на I деление.                                                        ~ ...

Измерения производить при работе генератора в режиме внутреннего запуска.

На вход осциллографа подать импульс амплитудой I В через переход 32-33 из комплекта CI-53. Чувствительность тракта вертикального отклонения установить 200 мВ/дел.; развертку 50 нс/дел..' Отметить положение фронта импульса на уровнях 0,1 и 0,5 от амплитуды. Установить чувствительность тракта 10 мВ/дел. и ручкой "КОМПЕНС." вывести вершину импульса на середину экрана, не изменяя длительности, периода и временного сдвига генератора и положения ручек "ЗАДЕРЕКА" и "СМЕЩЕНИЕ X" осциллографа.                                                                                                     ,

Отсчет неравномерности вершины исходного уровня в паузе основных импульсов и времени установления производится в соответствии с рис. 22.

Выбросы на вершине и в паузе и неравномерность вершины исходного уровня в паузе между основными импульсами измерять при длительности импульса 500 нс и периоде повторения I мкс в режиме внутреннего запуска генератора.

Длительность развертки на осциллографе CI-53 установить 50 нс/дел., чувствительность 10 мВ/дел. Амплитуда импульса на выходе генератора I В. Вывести на середину экрана осциллографа, ручкой. "КОМПЕНС." поочередно вершину и основание импульса. Отсчет выбросов и неравномерности производится в соответствии с рис. 22. Допускается наличие выброса перед фронтом импульса.

Проверку диапазона измерения, погрешности установки и паразитной модуляции временного сдвига основного импульса относительно синхроимпульса производить прибором И2-17 по схеме рис. 19.

Генератор установить в режим внешнего запуска от И2-17 (нажата кнопка "•□").

Измерения производить на поддиапазоне "0,1" в точках 0, 5, 10 шкалы "ВРЕМЕННОЙ СДВИГ^в", на остальных поддиапазонах в точках I, 5, 10 при амплитудах выходного импульса 8 и 10 В и максимальной частоте повторения генератора задержки И2-17.

Для проведения измерений сначала на индикатор подать синхроимпульс генератора, отметить на экране положение фронта импульса на уровне 0,5 от амплитуды и записать величину задержки на И2-17. Затем подать на индикатор выходной импульс генератора, регулировкой задержки на И2-17 его фронт на уровне 0,5 от амплитуды совместить с отметкой на индикаторе и записать величину задержки на И2-17. Измеренная величина временного сдвига равна разности записанных показаний задержки на И2-17. Погрешность установки временного сдвига определяется по формуле (I).

Паразитная модуляция временного сдвига проверяется прибором И2-17. Установить генератор в режим внешнего запуска от И2-Г7-. Амплитуда выходного импульса генератора 10 В, временной сдвиг 10 и 100 мкс (на поддиапазоне "10"). Задержку на И2-17 установить равной установленной величине временного сдвига. Развертка на индикаторе И2-17 0,2 или 0,5 мкс.

Величина паразитной модуляции определяется как половина размытости фронта импульса на экране индикатора И2-17.

Проверку диапазона измерения и погрешности установки периода повторения производить частотомером 43-34.

Генератор установить в режим внутреннего запуска. Амплитуда импульса на выходе генератора

10 В.

На поддиапазоне "I" измерять частоту следования,на остальных - период повторения. Проверку производить в точках 1,5, 10 шкалы "ПЕРИОД/is" на каждом поддиапазоне.

Погрешность установки периода повторения определяется по формуле (I).

Проверку работы генератора в режиме внешнего запуска производить при помощи генераторов

ГЗ-7А и Г5-30А и осциллографа CI-I7.

Проверка генератора в режиме внешнего запуска синусоидальным сигналом осуществляется при помощи генератора ГЗ-7А. Амплитуда сигнала I и 10 В, частотой повторения 20 Гц, 10 кГц, I МГц. Пронерка генератора в режиме внешнего запуска импульсным сигналом осуществляется при помощи генератора Г5-ЗОА.

Сигнал от генератора амплитудой I и 10 В, длительностью 0,2 и I мкс, I-мс, I с подавать на входной высокочастотный разъем генератора Г5-53 через согласованный кабель. Проверку производить при периодах повторения I и 10 мкс, 10 мс в режиме ручного запуска.

На осциллограф CI-I7 выходной импульс с генератора Г5-53 подавать кабелем 4.851.081-26 Сп с нагрузкой 50 Ом 2.727.133.

На экране осциллографа должны наблюдаться импульсы с установленными параметрами (длительность, временной сдвиг, амплитуда) и периодом повторения, определяемым внешним сигналом.

Д2Е проверки генератора ..з .режиме ручного ..запуска^-нажать на^ переключателе "ЗАПУСК" кнопку-(тем самым генератор будет подготовлен к формированию одиночного импульса). Импульсы на выходе генератора появляются после нажатия крайней правой кнопки переключателя "ЗАПУСК".

Ззиду особенностей электрической схемы генератора импульс на выходе может-появиться после третьего нажатая кнопки,..

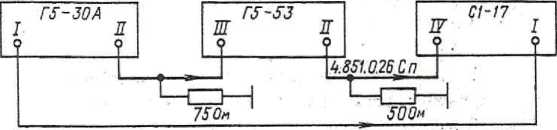

Проверку параметров синхроимпульса и задержки синхроимпульса относительно импульса внешнего запуска производить при помощи генератора Г5-30А и осциллографа CI-I7.по схеме, показанной на рис.23.

Импульс с выхода Г5-30А амплитудой 10 В подать на входной высокочастотный разъем Г5-53 согласованным кабелем.

Параметры синхроимпульса Г5-53 определяются в соответствии о рис. 24.

Для измерения задержки синхроимпульса относительно импульса-внешнего запуска подать на СТ—17 поочередно запускающий импульс и синхроимпульс и измерить по экрану расстояние между фронтами импульсов на уровне 0,5 от амплитуды.                             «.

II.3.3 Регулирование и настройка. В генераторе имеются подстроечные и регулировочные элементы, предназначенные для получения заданных технических характеристик.

Подборный резистор Д7 в кассете формирователя K3I (приложение 4) предназначен для установки тока ключа (собранного на микросхеме Э1) в пределах 10±1 мА.                           . .    . ■ . „

Для точной установки периода повторения имеются потенциометры на кассете KIM-I (приложение 2) м на соединительной плате ПЗ генератора (приложение I).

Потенциометры R24 и R28 на KIM-I служат для регулировки периода повторения в конце диапазонов- . "I^я и "10".

Потенциометры ВЗ и R4 на плате. ПЗ предназначены для регулировки периода следования в начале диапазонов "I" и "10".

Потенциометр R6 на плате ПЗ предназначен для регулировки опорного напряжения, величина которого на контакте IA KIM-I должна составлять II,5 В в точке "10" шкалы. Установка опорного напряжения в схеме формирования временного сдвига производится потенциометром PI3 на плате ПЗ- на контакте ЗА кассеты K3M-I.

Для установки необходимого диапазона временного сдвига в конце диапазонов "0,1", "I" и "10" в кассете K3M-I (У5, приложение I) имеются подборный конденсатор СбЗ и потенциометры Р,71, 1(72, а в начале диапазонов - потенциометры-К9, RIO, RII на плате ПЗ..

Регулировка временного сдвига в точке "О" шкалы (поддиапазон "0,1") производится линией задержки Дз1 на кассете K3I (приложение 4) таким образом, чтобы совместить фронты синхроимпульса и выходного импульса на уровне 0,5 от амплитуды.

Для установки требуемой величины длительности в конце поддиапазонов "0,1"; "I"; "10"; "Ю^" используются конденсатор СбЗ и потенциометры-R67, B7I, R72 на кассете K3M-I (У9, приложение I), а в начале тех же поддиапазонов - потенциометры RI6, PJ-7, RI8, PI9 на плате ПЗ.

Опорное напряжение (+11,5 В) на контакте ЗА разъема кассеты K3M-I устанавливается потенциометром R2I на плате ПЗ.

Для.установки уровня выходного напряжения и требуемой дискретности регулировки I мВ имеются потенциометры RI8, RI9, R23, R24 на кассете К35. Первыми двумя потенциометрами при переключении напряжения на выходе через I В (10, 9, 8 В) устанавливается дискретность изменения I В±1 мВ; потен-

Рис. 23. Схема измерения параметров синхроимпульса: I - клемма "Синхр."; П - клемма "Выход"; Ш - клемма "Вн. зап"; 1У - клемма "Вход".

Рис. 24. Определение параметров синхроимпульса:

А - амплитуда импульса; 71 - длительность импульса;¹^ - длительность фронта; 7/_с - длительность среза? неравномерности на вершине импульса и в паузе'между импульсами
