УТВЕРЖДАЮ

Преобразователи измерительные АДИ Методика поверки

МП 2550-0145-2014

Зам. руководителя отдела ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Е.Н. Приймак

Настоящая методика распространяется на преобразователи измерительные АДИ (в дальнейшем - АДИ) и устанавливает методы и средства их первичной и периодической поверки.

АДИ подлежат первичной поверке перед вводом в эксплуатацию или при выпуске из производства и после ремонта, связанного с нарушением оттиска клейма поверителя, а также периодической поверке в процессе эксплуатации.

Интервал между поверками - 4 года.

  • 1 Операции поверки

При проведении поверки должны быть выполнены следующие операции:

  • - внешний осмотр (п 6.1);

  • - идентификация программного обеспечения (п 6.2);

  • - опробование (п 6.3);

  • - определение (контроль) метрологических характеристик (п 6.4).

В случае получения отрицательных результатов при проведении какой-либо операции поверка прекращается.

  • 2 Средства поверки

При проведении поверки должны применяться эталоны (средства поверки), указанные в таб

лице 1.

Таблица 1

Наименование операции

Номер пункта

Наименование, тип и технические характеристики средства поверки и оборудования

Внешний осмотр

6.1

-

Опробование

6.2

Компьютер, программное обеспечение (ПО) «АДИ Поверка», версия не ниже 1.0, блок питания: номинальное выходное напряжение 12 В, выходной ток не менее 100 мА.

Идентификация программного обеспечения

6.3

Оборудование согласно п. 6.2

Определение (контроль) метрологических характеристик

6.4

  • 1. Стенд СКС6. Количество импульсов в серии - 16; сила постоянного тока 4 мА, ПГ ± 0,003 мА; 10 и 20 мА,

ПГ ± 0,009 мА.

  • 2. Магазин сопротивления Р4831, сопротивление 95 Ом, кт 0,02/2-10'6

  • 3. Вольтметр универсальный В7-38. Диапазон измерений напряжения постоянного тока от 0 до 2 В, кт 0,04/0,02.

  • 4. Соединители С1 и С2.

  • 5. Оборудование согласно п.6.2

Допускается применение других эталонов (средств поверки), обеспечивающих определение метрологических характеристик поверяемых АДИ с требуемой точностью.

Эталоны (средства поверки) должны быть аттестованы (поверены) в установленном порядке.

  • 3 Требования к квалификации поверителей

Поверка АДИ должна проводиться лицами, аттестованными в установленном порядке в качестве поверителей.

Поверители должны иметь опыт работы с эталонами (средствами поверки) и компьютером.

Для проведения поверки поверители должны ознакомиться с документами ТРОН.407290.004 РЭ «Преобразователи измерительные АДИ. Руководство по эксплуатации» и руководством пользователя «Программное обеспечение «АДИ Поверка».

  • 4 Требования безопасности

При проведении поверки должны соблюдаться требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019-80, а также меры безопасности, изложенные в эксплуатационной документации применяемых эталонов (средств поверки) и АДИ.

  • 5 Условия проведения поверки и подготовка к ней

    • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • 1) температура окружающего воздуха, °C                           от 18 до 28;

  • 2) относительная влажность воздуха, не более, %                            80;

  • 3) диапазон атмосферного давления, кПа                         от 84 до 106,0

  • 5.2 Подготовка эталонов (средств поверки) и поверяемых АДИ должна проводиться в соответствии с их эксплуатационной документацией. На компьютер должно быть установлено программное обеспечение «АДИ Поверка».

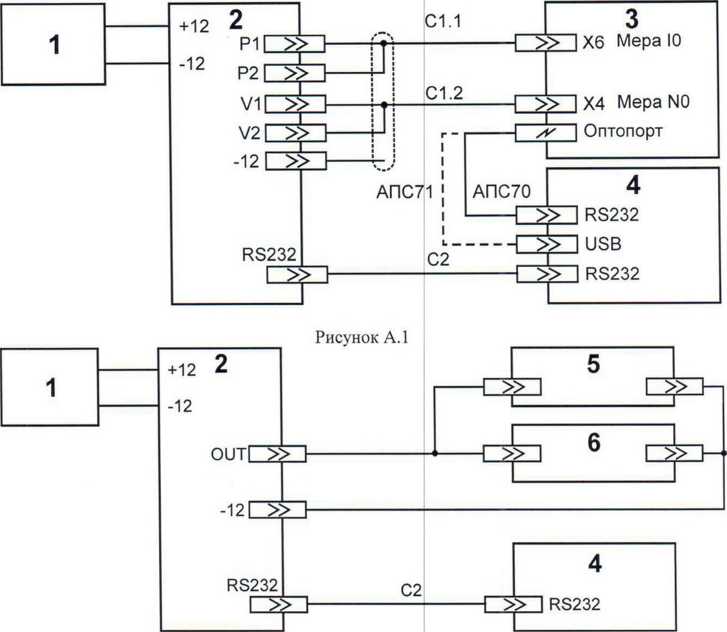

  • 5.3 При проведении поверки должны быть собраны схемы поверки согласно рисункам А.1 и (или) А.2 приложения А в зависимости от наличия в поверяемом АДИ соответствующих каналов.

Схема согласно рисунку А.2 используется только для АДИ исполнений АДИ-1-0 и АДИ-1-1, формирующих сигнал силы постоянного тока на выходе OUT.

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • 1) наличие паспорта АДИ;

  • 2) соответствие заводского номера и исполнения АДИ информации, указанной в его паспорте;

  • 3) отсутствие механических повреждений корпуса АДИ, влияющих на его работоспособность.

АДИ, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

  • 6.2 Опробование

При опробовании должны быть выполнены следующие операции:

  • - подключите блок питания к АДИ и подайте на него напряжение питания, при этом индикатор (светодиод) наличия напряжения питания должен светиться;

  • - установите в соответствии с руководством пользователя «Программное обеспечение «АДИ ПОВЕРКА» связь поверяемого АДИ с компьютером;

  • - наличие установления связи подтверждается выводом на экран компьютера информационного сообщения об установлении связи с АДИ.

АДИ, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

  • 6.3 Идентификация программного обеспечения

Данная операция поверки может быть выполнена как при выполнении операции поверки по п. 6.2, так и по п. 6.4.

При идентификации ПО должно быть установлено соответствие номера версии ПО и контрольной суммы исполняемого кода метрологически значимой части ПО номеру и контрольной сумме, указанным в паспорте АДИ.

Указанная информация содержится в информационном сообщении, представленном на компьютере при установлении связи (п. 6.2) АДИ с компьютером, а также представляется в протоколе поверки по результатам операции, описанной в п. 6.4.

АДИ, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

Идентификация ПО “АДИ Поверка” и ПО “Архиватор” проводится по номеру версии, представленной в окне “О программе”.

  • 6.4 Определение (контроль) метрологических характеристик

Определение метрологических характеристик АДИ проводится автоматизированным способом с применением компьютера и программного обеспечения «АДИ Поверка».

Последовательность действий поверителя при проведении операции поверки определяется информационными сообщениями, представленными на мониторе компьютера.

По окончании поверки представляется протокол с указанием соответствия или несоответствия (путем перечеркивания) значений физических параметров требованиям.

В приложении Б приведена справочная информация.

АДИ считается прошедшим поверку с положительными результатами, если в протоколе поверки отсутствуют перечеркнутые значения величин. Форма протокола приведена в приложении В.

  • 7 Оформление результатов поверки

Результаты поверки оформляют протоколом поверки согласно 6.4. Форма протокола поверки приведен в приложении В.

При положительных результатах поверки, в паспорте АДИ делают запись о результатах поверки или выдают свидетельство о поверке установленной формы. На обратной стороне свидетельства о поверке указывают номер версии ПО и контрольную сумму исполняемого кода.

АДИ пломбируют путем нанесения неразрушаемой наклейки изготовителя или голографической наклейки поверителя, а на боковую поверхность корпуса АДИ (со стороны наклейки) наносят оттиск клейма поверителя.

АДИ с отрицательными результатами поверки к выпуску и применению не допускают, на него выдают извещение о непригодности к применению с указанием причины несоответствия.

Приложение А (обязательное)

Рисунок А.2

Условные обозначения:

1 - блок питания с выходным напряжением (12 ± 1) В; 2 - АДИ; 3 - стенд СКС6; 4 - компьютер с ПО «АДИ Поверка»; 5 - вольтметр универсальный В7-38: 6 - магазин сопротивления Р4831

Приложение Б (справочное)

Таблица Б1. Определение абсолютной погрешности преобразования импульсного сигнала в значения объема, для исполнений АДИ-0-0, АДИ-0-1, АДИ-1-0, АДИ-1-1

Количество импульсов

Эталонное значение объема, м3

Пределы допускаемой

3

погрешности, м

16

16

± X*,

* х равен весу одного импульса подключаемого датчика расхода(объема),

Таблица Б2. Определение приведенной погрешности при преобразовании токового сигнала в

значения давления, для исполнений АДИ-0-0, АДИ-0-1, АДИ-1-0, АДИ-1-1

Значение тока, мА

Эталонное значение, МПа

Пределы допускаемой погрешности, мА

4

0

± 0,00625

20

2,5

Таблица БЗ. Определение приведенной погрешности сигнал силы постоянного тока, для исполнений АДИ-1-0

при преобразовании значений расхода в , АДИ-1-1

Значение расхода, м3

Эталонное значение силы тока, мА

Пределы допускаемой погрешности

0

4

±0,04

100

20

Таблица Б4. Настроечные параметры АДИ

Параметр

Значение параметра

Вес импульса

1000 л

Рмин

ОМПа

Рмакс

2,5 МПа

Gmhh

0 м3

Омаке

100 м3

МП с.

Приложение В. Форма протокола поверки

(справочное)

ПРОТОКОЛ №9

ПОВЕРКИ АДИ 1 -1 №000011, АВ 01.00, ПВ 01.00, КСПО 11 АВ

1 Результаты поверки

1.1 Внешний осмотр

соответствует

1.2 Опробование

соответствует

1.3 Определение метрологических характеристик

соответствует

Параметры, не соответствующие установленным требованиям:

нет

Обозначение

Диапазон допуска

емых показаний

Значения

Величина

Едини

цы измерения

1

Р1

МПа

0

±0.00625

-0.00622

Р2

0.00616

2

Р1

МПа

2.

5±0.00625

2.49376

Р2

2.50618

3

VI

М3

16

16

V2

16

4

1вых.

мА

4±0.04

4

5

1вых.

мА

20±0.04

20

Заключение: годен

По результатам поверки выдано свидетельство №_______________от_

Поверитель:     Иванов И.И. /_______________ /20.04.2014

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (стран.) в докум

№ докум.

Входящ. № сопров.

докум.и дата

Подп

Дата

Измен.

Замен.

Нов.

Аннул.
