СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Устройства мониторинга высоковольтного выключателя УМВВ-1.1

Методика поверки

ИЦРМ-МП-108-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на устройства мониторинга высоковольтного выключателя УМВВ-1.1 (далее - устройства), изготавливаемые Обществом с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость устройства к ГЭТ 88-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 (далее - Приказ № 575), ГЭТ 14-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 (далее - Приказ № 3456).

  • 1.3 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов и проведение периодической поверки для меньшего числа измеряемых величин в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

  • 1.4 Поверка устройства должна проводиться в соответствии с требованиями настоящей методики поверки.

  • 1.5 Методы, обеспечивающие реализацию методики поверки, - прямой метод измерений и метод непосредственного сличения.

  • 1.6 Метрологические характеристики устройств приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений:

- подготовка к поверке

Да

Да

- опробование устройства

Да

Да

- проверка электрической прочности изоляции

Да

Нет

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды плюс (20±5) °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию (далее - ЭД) на поверяемые устройства и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Диапазон воспроизведений и измерений силы переменного тока частотой 50 Гц от 0,4 до 60 А. Соотношение пределов допускаемых погрешностей эталона и пределов допускаемых погрешностей поверяемого средства измерений должно быть не более 1/3

Установка поверочная универсальная «УППУ-МЭ 3.1 К», per. №39138-08

Диапазон воспроизведений электрического сопротивления постоянному току от 75 до 160 Ом. Соотношение пределов допускаемых погрешностей эталона и пределов допускаемых погрешностей поверяемого средства измерений должно быть не более 1/3

Мера электрического сопротивления многозначная типа МС 3055, per. № 42847-09

Вспомогательные средства поверки

Воспроизведение испытательного напряжения переменного тока 1500 В частотой 50 Гц

Установка высоковольтная испытательная пробойная УПУ-10, диапазон воспроизведений испытательного напряжения переменного тока от 0 до 10 кВ частотой 50 Гц

Диапазон измерений температуры окружающей среды от +15 до +25 °C, диапазон измерений относительной влажности от 30 до 80 %, диапазон измерений атмосферного давления от 84 до 106 кПа

Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. № 32014-11

-

Персональный компьютер IBM PC (далее - ПК); наличие интерфейсов Ethernet и USB; операционная система Windows с установленным Web-браузером

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом № 575 и Приказом № 3456.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в ЭД на поверяемые устройства и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Устройство допускается к дальнейшей поверке, если:

  • - внешний вид устройства соответствует описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и устройство допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, устройство к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить ЭД на поверяемое устройство и на применяемые средства поверки;

  • - выдержать устройство в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если оно находилось в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его ЭД;

  • - подготовить к работе средства поверки в соответствии с указаниями их ЭД.

  • 8.2 Опробование устройства

Для опробования устройства необходимо:

  • 1) подать на устройство напряжение электропитания;

  • 2) тумблером «Сеть» включить устройство.

После включения электропитания устройства запускается процесс самодиагностики электронных узлов устройства. На дисплей устройства выводится стартовое окно, содержащее информацию о типе устройства, серийном номере, версии программного обеспечения, текущей дате и времени.

При обнаружении критических неполадок на дисплее появляется окно «Неисправность», сопровождаемое световой сигнализацией в виде постоянно горящего светодиода «Неисправ.», расположенного на передней панели устройства, работа устройства блокируется до следующего включения его электропитания.

При успешном прохождении самодиагностики на дисплей устройства выводится Главное окно - «Мониторинг», соответствующее рисунку 1.

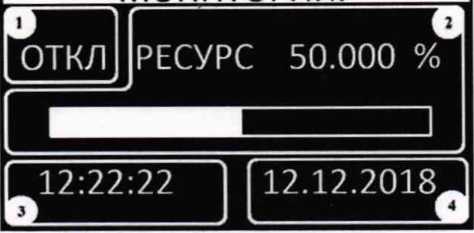

Рисунок 1 - Окно «Мониторинг»

Устройство допускается к дальнейшей поверке, если на дисплей выведено окно «Мониторинг», а светодиод «Неисправ.» погашен.

  • 8.3 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить на установке высоковольтной испытательной пробойной УПУ-10 действующим значением испытательного напряжения 1500 В синусоидальной формы частотой 50 Гц в течение 1 минуты между сетью и корпусом устройства.

Устройство допускается к дальнейшей поверке, если во время проверки электрической прочности изоляции не произошло пробоя или перекрытия изоляции.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Для проверки программного обеспечения устройства необходимо:

  • 1) подать на устройство напряжение электропитания;

  • 2) тумблером «Сеть» включить устройство.

После включения электропитания на дисплей устройства выводится стартовое окно, содержащее информацию о версии программного обеспечения.

Устройство допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение относительной погрешности измерений силы переменного тока частотой 50 Гц проводить в следующей последовательности:

1) собрать схему, приведенную на рисунке 2;

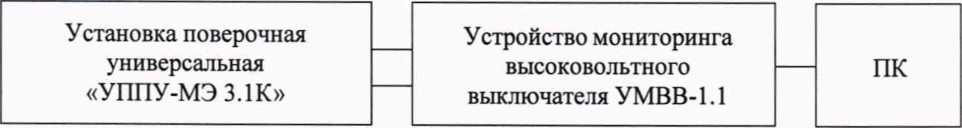

Рисунок 2 - Схема подключения для определения относительной погрешности измерений силы переменного тока частотой 50 Гц

  • 2) подать на устройство напряжение электропитания;

  • 3) тумблером «Сеть» включить устройство;

  • 4) включить установку поверочную универсальную «УППУ-МЭ 3.1 К» (далее - поверочная установка) в соответствии с ее ЭД;

  • 5) перейти на дисплее устройства из окна «Мониторинг» в окно, отображающее результаты измерений, нажатием кнопки 191;

  • 6) подключить устройство к ПК в соответствии с ЭД;

  • 7) через Web-браузер в окне «Настройки» установить необходимые параметры устройства в соответствии с ЭД и перейти в окно «Мониторинг параметров»;

  • 8) подать с поверочной установки на каждый измерительный канал устройства значения силы переменного тока частотой 50 Гц, равные 0,4; 15; 30; 45; 60 А;

  • 9) считать с дисплея устройства или с ПК измеренные значения силы переменного тока для каждого подаваемого сигнала по всем измерительным каналам.

  • 10.2 Определение абсолютной погрешности измерений электрических сигналов от термопреобразователей сопротивления PtlOO по ГОСТ 6651-2009 в температурном эквиваленте проводить в следующей последовательности:

1) собрать схему, приведенную на рисунке 3;

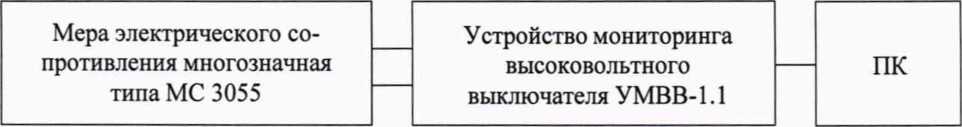

Рисунок 3 - Схема подключения для определения абсолютной погрешности измерений электрических сигналов от термопреобразователей сопротивления PtlOO по ГОСТ 6651-2009 в температурном эквиваленте

  • 2) подать на устройство напряжение электропитания;

  • 3) тумблером «Сеть» включить устройство;

  • 4) перейти на дисплее устройства из окна «Мониторинг» в окно, отображающее ре-

_ а
  • 5) подключить устройство к ПК в соответствии с ЭД;

  • 6) через Web-браузер в окне «Настройки» установить необходимые параметры устройства в соответствии с ЭД и перейти в окно «Мониторинг параметров»;

  • 7) последовательно установить на мере электрического сопротивления многозначной типа МС 3055 (далее - мера сопротивления МС 3055) значения электрического сопротивления постоянному току, эквивалентные значениям температуры минус 50; 0; плюс 50; плюс 100; плюс 150 °C в соответствии с таблицей номинальной статической характеристики для термопреобразователей сопротивления PtlOO по ГОСТ 6651-2009;

  • 8) считать с дисплея устройства или с ПК измеренные значения температуры;

  • 9) повторить пункты 7) и 8) для каждого измерительного канала устройства.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

11.1 Определить относительную погрешность измерений силы переменного тока частотой 50 Гц, %, для каждого измерительного канала по формуле:

5 = Ц_А.100

(1)

где ^изм “ значение силы переменного тока, считанное с дисплея устройства или с ПК, А;

/э — значение силы переменного тока, измеренное поверочной установкой, А.

  • 11.2 Определить абсолютную погрешность измерений электрических сигналов от термопреобразователей сопротивления PtlOO по ГОСТ 6651-2009 в температурном эквиваленте, °C, для каждого измерительного канала по формуле:

Л = Т -Т и *изм 2э

гДе ?изм “ значение температуры, считанное с дисплея устройства или с ПК, °C; 7

Тэ значение температуры, эквивалентное воспроизводимому мерой сопротивления МС 3055 значению электрического сопротивления постоянному току в соответствии с таблицей номинальной статической характеристики для термопреобразователей сопротивления PtlOO по ГОСТ 6651-2009, °C.

Устройство подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения относительной погрешности измерений силы переменного тока и абсолютной погрешности измерений электрических сигналов от термопреобразователей сопротивления PtlOO по ГОСТ 6651-2009 в температурном эквиваленте не превышают пределов, указанных в таблице А.1 Приложения А.

При невыполнении любого из вышеперечисленных условий (когда устройство не подтверждает соответствие метрологическим требованиям), поверку устройства прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки устройства подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 12.2 По заявлению владельца устройства или лица, представившего его на поверку, положительные результаты поверки (когда устройство подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на устройство знака поверки, и (или) внесением в формуляр устройства записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.3 По заявлению владельца устройства или лица, представившего его на поверку, отрицательные результаты поверки (когда устройство не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в формуляр устройства соответствующей записи.

  • 12.4 Протоколы поверки устройства оформляются по произвольной форме.

    М. М. Хасанова

ПРИЛОЖЕНИЕ А Метрологические характеристики устройств

Таблица А,1 - Метрологические характеристики

Наименование характеристики

Значение

Количество каналов измерений силы переменного тока

3

Диапазон измерений силы переменного тока частотой 50 Гц, А

от 0,4 до 60

Пределы допускаемой относительной погрешности измерений силы переменного тока частотой 50 Гц, %

±[0,5 + 0,05 (А-1)1

L                   'изм

Количество каналов измерений электрических сигналов от термопреобразователей сопротивления Pt 100 по ГОСТ 6651-2009

3

Диапазон измерений электрических сигналов от термопреобразователей сопротивления Pt 100 по ГОСТ 6651-2009 в температурном эквиваленте, °C

от -50 до +150

Пределы допускаемой абсолютной погрешности измерений электрических сигналов от термопреобразователей сопротивления Pt 100 по ГОСТ 6651-2009 в температурном эквиваленте, °C

±1

Примечания:

  • 1 /в — верхний предел диапазона измерений силы переменного тока, А.

  • 2 4зм “ измеренное значение силы переменного тока, А.
