УТВЕРЖДАЮ

ФГУП

Расходомеры Neco-Flow модели Raven-Eye

МЕТОДИКА ПОВЕРКИ

МН 2550-0267-2015

Руководитель 11ИО 255 ФГУП «ВНИИМ им Д.И. Менделеева»

К.В. Попов

16" октября 2015 г.

С анк 1-11етербур|

2015

Настоящая методика поверки распространяется на расходомеры Neco-Flow модели Raven-Eye, далее - расходомеры, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 4 года.

  • 1 Операции поверки

Первичная поверка расходомеров проводится поэлементно в каждом режиме измерений (уровня и расхода) в лабораторных условиях (всех моделей расходомеров).

1.1 При проведении поверки выполняются операции в соответствии с таблицей 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Первичная поверка

Периодическая поверка

Внешний осмотр

5.1

+

+

Опробование

5.2

+

+

Подтверждение     соответствия

программного обеспечения

5.3

+

+

Определение погрешности в режиме измерений уровня потока жидкости

5.4

+

+

Определение   погрешности   в

режиме    измерений   средней

скорости потока жидкости

5.5

+

+

  • 1.2 При отрицательных результатах одной из операций поверка прекращается.

  • 2 Средства поверки

При проведении поверки применяются нижеперечисленные средства измерений:

  • - установка для поверки датчиков скорости потока жидкости УДИС-6, диапазон измерений скорости от 0,15 до 6 м/с, погрешность ± 0,15%;

  • - лента измерительная 3-го разряда по ГОСТ Р 8.763-2011, диапазон измерений (0-20) м;

  • - установка уровнемерная УРГ-6000, диапазон измерений 0-6000 мм, погрешность измерений ± 1 мм;

  • - термометр ртутный стеклянный лабораторный по ГОСТ 28498-90, цена деления 0,1 °C;

  • - барометр РТВ220 кл. А (погрешность ± 20 Па).

Примечание:

При поверке расходомеров допускается применять средства измерений других типов и марок с характеристиками не хуже указанных в п.2.

  • 3 Требования безопасности

  • 3.1 При поверке необходимо соблюдать требования:

  • - правил пожарной безопасности;

  • - «Правил технической эксплуатации электроустановок потребителей» (утверждены приказом № 6 Минэнерго РФ от 13.01.03 г.);

  • - ПОТ Р М-016-2001. РД 153-34.0-03.150-00 (с изм. 2003) «Межотраслевые правила по

охране труда (правилами безопасности) при эксплуатации электроустановок»;

  • - «Правил устройства электроустановок (ПУЭ) потребителей» (6-е изд., 7-е изд.);

  • -  правил безопасности при эксплуатации средств поверки, приведенных в эксплуатационной документации:

  • 3.2 К средствам поверки и используемому при поверке оборудованию обеспечивают свободный доступ.

  • 3.3 Освещенность должна обеспечивать отчетливую видимость применяемых средств измерений, снятие показаний приборов и соответствует санитарным нормам согласно СНиП П-4-79.

  • 3.4 Управление оборудованием и средствами поверки производят лица, прошедшие обучение и проверку знаний требований безопасности и допущенные к обслуживанию технологического оборудования и средств поверки.

  • 3.5 При появлении течи рабочей жидкости и других ситуаций, нарушающих процесс поверки, поверка должна быть прекращена.

  • 4 Условия поверки и подготовка к ней

  • 4.1 При проведении первичной поверки должны быть соблюдены следующие условия:

температура окружающего воздуха. °C                             20 ± 5;

относительная влажность воздуха, %                              65 ± 15;

атмосферное давление, кПа                                       84 - 106,7;

напряжение питания, В                                         220 ± 22;

частота сети, Гц                                                       50 ± 1.

5. Проведение поверки

  • 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие расходомеров следующим требованиям:

  • - комплектность должна соответствовать эксплуатационной документации на данную модель расходомеров;

  • -  изделия, входящие в состав расходомера, не должны иметь механических повреждений:

  • - органы управления (переключатели, кнопки, тумблеры) должны перемещаться без заеданий.

  • 5.2 Опробование

  • 5.2.1  При опробовании расходомеров устанавливается их работоспособность в соответствии с эксплуатационной документацией на него.

  • 5.2.2 Произведите подготовку расходомера к работе в соответствии с эксплуатационной документацией. Переведите поверяемый расходомер в режим измерений скорости.

  • 5.2.3 Задайте с помощью поверочной установки поочередно несколько значений скоростей из диапазона расходомерной установки. Убедитесь, что значения средней скорости потока жидкости на дисплее расходомера изменяется вместе с изменением скорости.

  • 5.2.4 Переведите поверяемый расходомер в режим измерений уровня.

  • 5.2.5 При опробовании расходомеров с радарными и ультразвуковыми датчиками уровня, необходимо увеличивать и уменьшать расстояние между датчиком уровня и отражающей поверхностью, имитирующей уровень. Убедитесь, что при этом соответствующим образом меняются показания расходомера.

  • 5.2.6  При опробовании расходомеров с гидростатическими датчиками уровня.

    необходимо увеличивать и уменьшать уровень контролируемой среды в уровнемерной установке. Убедитесь, что при этом соответствующим образом меняются показания расходомера.

    5.3 Подтверждение соответствия программного обеспечения (ПО)

    Идентификация осуществляется по номеру версии. Идентификация встроенного ПО осуществляется с помощью внешней программы RTQ-Log при подключении датчика скорости к ПК в основном окне программы. Номер версии внешнего ПО указан в заголовке программы (см. рис 1).

    ю ?еос1'я C2.OO4_1JETA у?'1

    Версия программного обеспечения RTQ-Log

    ансг-:.- о Измерения

    ; 901В11010Е6506310000

    i

    Сохранить установки

    Индивидуальный номер датчика

    Сохранение установок конфигурации

    Сохранение установок с изменением имени

    Удалить объект из базы данных (резервную копию необходимо делать перед удалением; кнопка активна без подключенного устройства)

    Удалить данные из программы (активна без подключенного устройства)

    Загрузить установки в датчик Raven-Eye или Beluga

    Экспортировать данные как “значения, разделенные табуляций” - файлом в отдельную папку

    Информация о программном обеспечении подключенного датчика Raven-Eye или Beluga

    Активировать запись данных о датчике Raven-Eye или Beluga

    Установить уровень

    _--- СОМ Порт используемый датчик Raven-Eye или Beluga

    Обновить СОМ Порт для определения устройства

    Соединить датчик Beluga выбранным СОМ портом

    Разъединить соединение с датчиком Raven-Eye или Beluga

    Загрузить установки из датчика Raven-Eye или Beluga в ваш

    компьютер

Рис. 1 Вид интерфейса программы RTQ-Log

При подключении радарных датчиков уровня VEGAPULS WL61, VEGAPULS 61 к ПК в основном окне программы Г1О VegaPuls_60_ осуществляется идентификация версии ПО и серийных номеров датчиков уровня (см. рис. 2).

tagl - Onl ne parametetizatio.n

• C ’ ? -

...........'____________________________ ' j I

Номер версии ПО

Серийный номер устройства

Рис. 2 Вид интерфейса ПО VegaPuls 60

При включении электронного блока Neco-Monitor отображается номер версии ПО Neco-Monitor

и серийный номер электронного блока (см. рис. 3).

Серийный номер ЭБ

Номер версии ПО

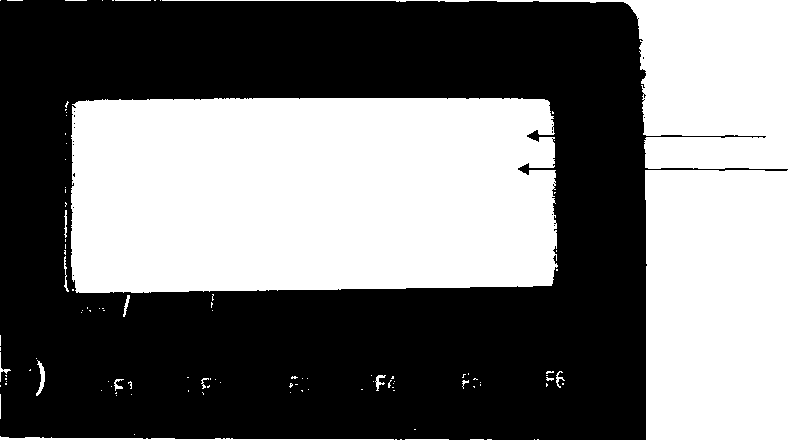

Рис. 3 Вид дисплея электронного блока Neco-Monitor

Расходомер считается прошедшим проверку по данному пункту с положительными результатами, если проверяемые параметры ПО соответствует указанным в технической документации на СИ (см таблицу 1).

Таблица 1

Идентификационные данные (признаки)

Значения

1

2

3

4

5

Идентификационное наименование ПО

ПО датчика скорости

ПО RTQ-Log

VegaPul s_60_

Neco-Monitor

Номер версии (идентификационный номер) ПО

Не ниже «версия 0.01»

Не ниже

«версия

02.004»

Не ниже 3.8.x

Не ниже V68

  • 5.4 Определение погрешности в режиме измерений уровня жидкости

Произведите подготовку расходомера к работе в соответствии с Руководством по эксплуатации на расходомер и переведите поверяемый расходомер в режим измерений уровня.

  • 5.4.1 Определение приведенной погрешности измерений расстояния до потока жидкости ультразвуковыми датчиками уровня

Определение приведенной погрешности измерений расстояния до потока жидкости ультразвуковыми датчиками уровня (далее - датчиками) проводят с помощью ленты измерительной 3-го разряда по ГОСТ Р 8.763-2011 (далее - ленты) следующим образом.

Датчик устанавливают на горизонтальную поверхность, как показано на рисунке 4, в качестве ими гатора контролируемой среды используют поверхность передвижного экрана.

РИС. 4

Определение приведенной погрешности измерений уровня потока жидкости проводят в пяти равномерно расположенных ючках диапазона измерений при прямом и обратном перемещении экрана.

В каждой поверяемой точке определяют расстояние от датчика до экрана с помощью ленты и снимают показания расходомера.

Вычисляют приведенную погрешность измерений расстояния до потока жидкости (уН, %) в каждой поверяемой точке диапазона измерений по формуле где Н„ р - показания поверяемого расходомера, мм;

--■100

(1)

max

Нсл - показания ленты, мм;

НП1ах - верхний предел диапазона измерений расстояния, мм.

Приведенная погрешность измерений расстояния до потока жидкости ультразвуковыми датчиками уровня не должна превышать нижеуказанных значений.

Пределы допускаемой приведенной погрешности измерений расстояния до потока жидкости Н ультразвуковыми датчиками уровня, уН, % от верхнего предела диапазона измерений:

Датчик уровня стандартного диапазона UES-02

Датчик уровня увеличенного диапазона UCS-06

±0,3

±0,2

  • 5.4.2 Определение основной абсолютной погрешности измерений расстояния до потока жидкости радарными датчиками уровня

При определении основной абсолютной погрешности измерений расстояния до потока жидкости радарными датчиками уровня проводят измерения в соответствии с п. 5.4.1 настоящего документа.

Вычисляют основную абсолютную погрешность измерений расстояния до потока жидкости (ДН0С||. мм) в каждой поверяемой точке диапазона измерений по формуле

(2)

где Нц Р - показания поверяемого расходомера, мм;

НС |, - показания ленты, мм.

Основная абсолютная погрешность измерений расстояния до потока жидкости радарными датчиками уровня не должна превышать нижеуказанных значений.

Пределы допускаемой основной абсолютной погрешности измерений расстояния до потока жидкости Н радарными датчиками уровня, АНосн, мм:

Датчик уровня стандартного диапазона VEGAPUES WL61 Датчик уровня увеличенного диапазона VEGAPUES 61

±2

  • 5.4.3 Определение приведенной погрешности измерений уровня потока жидкости гидростатическими датчиками уровня

Определение приведенной погрешности измерений уровня потока жидкости гидростатическими датчиками уровня проводят на установке уровнемерной УРГ-6000 в соответствии с ГОСТ 8.321-78 «Государственная система обеспечения единства измерений. Уровнемеры промышленного применения и поплавковые. Методы и средства поверки».

Вычисляют приведенную погрешность измерений уровня потока жидкости (уН, %) в каждой поверяемой точке диапазона измерений по формуле

уН =

•100%.

(3)

max

где Нп р - показания поверяемого расходомера, мм;

НСц - показания установки уровнемерной УРГ-6000, мм;

Нтах - верхний предел диапазона измерений уровня гидростатического датчика, мм.

Приведенная погрешность измерений уровня потока жидкости гидростатическими датчиками уровня не должна превышать нижеуказанных значений.

Пределы допускаемой приведенной погрешности измерений уровня потока жидкости Н гидростатическими датчиками уровня PLS, уН, % от верхнего предела диапазона измерений

±0,1

  • 5.5 Определение погрешности в режиме измерений средней скорости потока жидкости Произведите подготовку расходомера к работе в соответствии с Руководством по эксплуатации на расходомеры и переведите поверяемый расходомер в режим измерений скорости.

Задайте в измерительном участке поверочной установки поочередно три значения скорости, соответствующих значениям средней скорости из диапазона поверочной установки.

Значение относительной погрешности измерений скорости определяют по формуле

i = 1,2,3,4,5.

(4)

где Vi и Vai - значения скорости жидкости по показаниям поверяемого расходомера и эталонноой установки, соответственно.

При измерении средней скорости относительная погрешность (Sv) скорости не должна превышать следующих пределов:

Пределы допускаемой относительной погрешности при измерении средней скорости жидкости датчиком скорости RE в безнапорном потоке, радарный метод

± 0,5+0,2/VH3M., где Уизм - значение скорости

Примечание:

  • 1. При отрицательных результатах любой операции поверки - поверка прекращается, а на расходомер выписывается извещение о непригодности.

  • 2. Каждая операция поверки регистрируется в протоколе, оформленном в произвольной форме.

Примечание:

  • 1. При отрицательных результатах любой операции поверки - поверка прекращается, а на расходомер выписывается извещение о непригодности.

  • 2. Каждая операция поверки регистрируется в протоколе, оформленном в произвольной форме.

6.Оформление результатов поверки.

  • 6.1. Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о приемке»), заверенной поверителем и удостоверенной оттиском клейма.

  • 6.2. Положительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца.

  • 6.3. При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности с указанием причин непригодности.

ПРОТОКОЛ

приложение А

поверки расходомера Neco-1 low модели Raven-Eye

зав. номер___________

Методика поверки МП 2550-0267-2015

Условия поверки:

  • - температура окружающего воздуха. °C _______

  • - относительная влажность. %

  • - атмосферное давление. к11а              _______

Средства поверки:_______________________________________

Результаты идентификации программного обеспечения

Идентификационные данные                        Значения

(признаки)

1

2

4               5

Идентификационное

ПО датчика

ПО RTQ-

VegaPuls_60_ Neco-Monitor

наименование ПО

скорости

Log

Номер версии

Не ниже

Не ниже

Не ниже 3.8.x Не ниже V68

(идентификационный номер) ПО

«версия 0.01»

«версия

02.004»

Определение приведенной погрешности измерений расстояния до потока жидкости

Дата

Нп.рм

Нс.п., м

Приведенная погрешность измерений расстояния до потока жидкости, %

Прямой

ход

Обратный

ход

Прямой

ход

Обратный

ход

Определение основной абсолютной погрешности измерений расстояния до потока жидкости

Дата

Н1|р. м

Не „. м

Основная абсолютная погрешность измерений расстояния до потока жидкости, мм

Прямой

ход

Обратный ход

Прямой ход

Обратный ход

Определение приведенной погрешности измерений уровня потока жидкости

Дата

Нп р - м

Нс п, м

Приведенная погрешность измерений уровня потока жидкости, %

Прямой

ход

Обратный

ход

Прямой

ход

Обратный

ход

j

Определение относительной погрешности измерений средней скорости жидкости

Дата

опыта

Voi

Vi

V -V

3V = Э1 ' -100 % V,

1 = 1,2,3,4,5.

м/с

м/с

%

1

2

Расходомер Neco-Flow модели Raven-Eye зав. номер

годен (негоден)

Поверитель

10
