Методика поверки «Комплексы фотоэлектронные измерительные ФЭБ-5М» (Код не указан!)

Комплексы фотоэлектронные измерительные ФЭБ-5М

Методика поверки

г. Екатеринбург 2017 г. ’

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1 Настоящая методика распространяется на комплексы фотоэлектронные измерительные ФЭБ-5М (далее - комплексы)' и устанавливает методы и средства их первичной и периодической поверок

  • 1.2 Межповерочный интервал - 1 год

• 2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При поверке выполняют операции, представленные в таблице 1

Таблица 1 - Операции поверки

• 3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки используют средства измерений и вспомогательное

оборудование, предоставленные в таблице 2

Таблица 2 - Средства измерений и вспомогательное оборудование

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже указанных в таблице 2

• 3.3 Все средства поверки должны быть утвержденного типа, исправны и иметь действующие свидетельства о поверке

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К проведению поверки комплекса допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, аттестованный в качестве поверителей радиоэлектронных средств и изучивший эксплуатационную документацию на поверяемое оборудование, и средства поверки.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки должны быть соблюдены все требования техники безопасности, предусмотренные документом «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001, РД 153-34.0-03.150-00 (с изменениями и дополнениями), а также требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 6 УСЛОВИЯ ПОВЕРКИ

  • 6.1 При проведении поверки должны соблюдаться следующие условия:

    • - температура окружающего воздуха, °C..............................................20

    • - относительная влажность воздуха, %...............................................65

    • - атмосферное давление, кПа...........................................................100

    • - параметры питания от сети переменного тока:

    • - напряжения питания, В................................................. 220

    • - частота, Гц........................................................................50 ± 0,5.

• 7 ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1 Поверитель должен изучить руководства по эксплуатации (РЭ) поверяемого комплекса и используемых средств поверки.

  • 7.2 Перед проведением операций поверки необходимо:

• - проверить комплектность поверяемого комплекса;

• - проверить комплектность средств поверки, заземлить, (если это необходимо) и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ)

- исправность механических органов управления и четкость фиксации их положения.

Комплекс, имеющий дефекты (механические повреждения), бракуется и направляется в ремонт.

• 8.2 Опробование

• 8.2.1 Включить питание комплекса.

• 8.2.2 На мониторе ПК запустить файл RUSH.exe.

• 8.2.3 После запуска появится окно программы.

• 8.2.4 Проверить идентификационные данные программного обеспечения «АРМ Испытатель» (ПО), для чего выбрать в окне программы RUSH.exe меню «Справка» и подменю «О программе». Номер версии ПО должен совпадать с версией указанной в руководстве по эксплуатации АШВ 2.781.021 РЭ.

8.2.8 Результаты опробования считать положительными, если номер версии ПО совпадает с версией указанной в руководстве по эксплуатации АШВ 2.781.021 РЭ.

• 8.3 Определение метрологических характеристик.

• 8.3.1 Определение относительной СКП измерений величины измерительной базы комплекса.

• 8.3.1.1 Определение базового расстояния проводить при установке комплекса на огневой позиции или в помещении.

8.3.1.2. Установить приемные устройства в помещении или на огневой позиции на расстоянии от 2 до 20 м друг от друга.

• 8.3.1.3 Произвести измерения рулеткой измерительной металлической базового расстояния в соответствующих точках приемных устройств (правая риска, левая риска). Результаты измерений занести в таблицу 3.

Таблица 3 - Результаты измерений базовых расстояний

где ПУ1/ПУ2, ПУ2/ПУ1 - расстояние между соответствующими точками приемных устройств.

• 8.3.1.4  На основании полученных данных провести расчет среднего арифметического значения базового расстояния по формуле (1)

B-SB_i6/n                              (1)

где Б|б -значение i-ro измерения базового расстояния;

п - число измеренных величин базового расстояния.

Результаты измерений занести в таблицу 3.

• 8.3.1.5 Провести расчет СКП измерений базового расстояния по формуле (2)

  (2)

Результаты измерений занести в таблицу 3.

• 8.3.1.6 Провести расчет относительной СКП измерений базового расстояния по формуле (3)

сг_б (%) = сг_Б / Б-100

Результаты измерений занести в таблицу 3.

• 8.3.1.7 Результаты поверки считать положительными, если значение относительного СКП измерений базового расстояния не превышают 0,05% от среднего арифметического значения базовых расстояний.

• 8.3.2 Определение относительной СКП измерений скорости движения боеприпаса без трассера в режиме «ТЕНЬ».

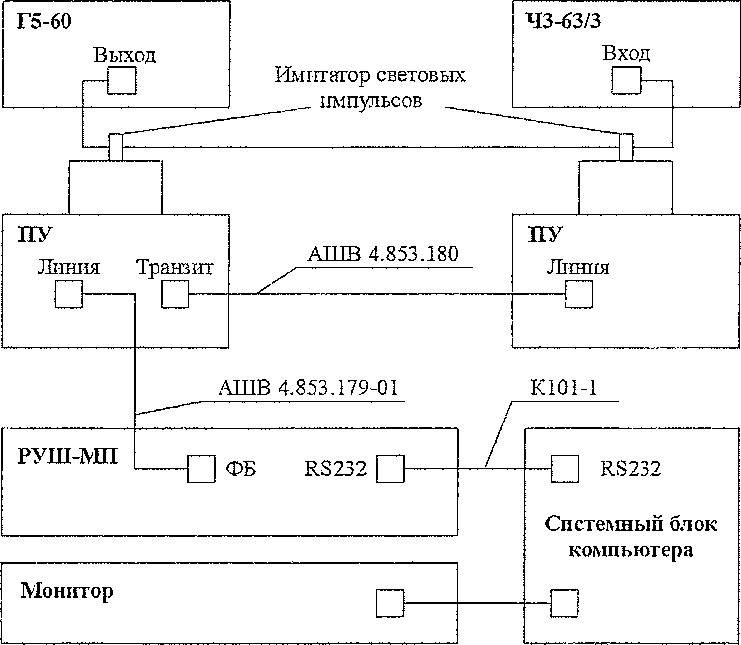

8.3.2.1. Собрать схему измерений согласно рисунку 1. Использовать в качестве имитатора световых импульсов светодиоды, подключенные через резисторы к выходу генератора.

Рисунок 1 - Схема подключения оборудования

• 8.3.2.2 Произвести настройку конфигурации хронометра:

• - с помощью кнопок «►» и «◄» установить курсор в строке статуса в позицию «ВХОДЫ СТАРТ»;

• - нажать кнопку «ВВОД». При этом в строке данных отображается меню выбора типа блокирующего устройства. Курсор переводится в строку данных в первую позицию;

• - с помощью кнопок «►» и «◄» установить курсор в пункт ФБ1 и нажать кнопку «ВВОД». При этом строка данных очищается, курсор переводится в строку статуса в позицию «ВХОДЫ СТАРТ», где отображается «ФБ1»;

• - выполнить аналогичные действия для канала «СТОП», установив «ФБ2».

• 8.3.2.3 Установить на генераторе импульсов следующие параметры выходных импульсов:

• - амплитуда 5 В;

• - полярность отрицательная;

• - период 10 мс;

• - длительность 100 мкс;

• - режим работы «внутренний запуск»

• 8.3.2.4 Установить имитаторы сигналов на приемные устройства, подключив их к генератору.

• 8.3.2.5 Частотомер включить в режим измерения периода.

• 8.3.2.6 Нажать кнопку «ПУСК ИЗМЕРЕНИЕ» хронометра.

• 8.3.2.7. Нажать кнопку «ЗАПУСК» генератора Г5-60. После измерения интервала времени хронометром и одновременно частотомером необходимо нажать кнопку «ВВОД», а затем «ПУСК ИЗМЕРЕНИЕ».

• 8.3.2.8. Произвести 10 измерений периода (временных интервалов). Результаты измерений занести в таблицу 4.

Таблица 4 - Результаты измерения интервалов времени

• 8.3.2.9 Определить СКП измерения интервалов времени по формуле (4)

ат = 'V 2(t₄i- t_xi)²/n                                            (4)

где n - число результатов измерений, t₄j - i-й результат измерения интервала времени частотомером; t_xj - i-й результат измерения интервала времени хронометром.

• 8.3.2.10 Вычислить относительную СКП измерения интервалов времени по формуле (5)

cr_t = с>т/Тб                                               (5)

где Тб - среднеарифметическое значение измеренных частотомером интервалов времени - Е1_ч/п.

Относительную СКП измерений скорости движения снаряда на измерительной базе вычислить по формуле (6)

a_v (%) = V a²₆ + a²f 100                              (6)

Результаты поверки считать положительными, если значение относительной СКП измерений скорости движения боеприпаса без трассера в режиме «ТЕНЬ» на измерительной базе не превышает 0,15 %.

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 При положительных результатах поверки комплекса выдается свидетельство о поверке установленной формы, на которое наносится знак поверки.

  • 9.2 В случае отрицательных результатов поверки выдается извещение о непригодности к применению.

А.С. Вахрушев

7 из 7

¹

ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1 Внешний осмотр

При проведении внешнего осмотра проверить:

• - сохранность пломб;

• - чистоту и исправность разъемов и гнезд;

• - наличие предохранителей;
