Методика поверки «ГСИ. Анализаторы спектра JD745B, JD746B, JD748B» (РТ-МП-4104-441-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального

Государственная система обеспечения единства измерений

Анализаторы спектра JD745B, JD746B, JD748B

Методика поверки

РТ-МП-4104-441-2016 г. Москва

2016 г.

• 1.1 Настоящая методика устанавливает методы и средства первичной и периодической поверки анализаторов спектра JD745B, JD746B, JD748B, изготовленных фирмой Viavi Solutions Deutschland GmbH, Германия (далее - анализаторы). Анализаторы спектра JD745B, JD746B, JD748B (далее - анализаторы) предназначены для измерений спектра сигналов и измерений параметров антенно-фидерных устройств (далее - параметры АФУ): коэффициента стоячей волны по напряжению (далее -КСВН), обратных потерь, и совместно с преобразователями мощности измерительными JD731B, JD732B, JD733A, JD734B, JD736B измерений мощности сигнала.

• 1.2 Функциональные особенности перечислены в таблице 1.

Таблица 1

• 1.3 Поверка анализаторов производится аккредитованными в установленном порядке в области обеспечения единства измерений юридическими лицами и индивидуальными предпринимателями.

• 1.4 Интервал между поверками -12 месяцев.

• 1.5 Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на анализаторы.

• 1.6 После проведения поверки необходимо выполнить визуальный контроль чистоты и целостности всех соединителей. В случае обнаружения посторонних частиц провести чистку соединителей.

2.1 При проведении поверки следует выполнить операции, указанные в таблице 2.

Таблица 2

2.2 В случае выявления несоответствия требованиям в ходе выполнения любой операции, указанной в таблице 2, поверяемый анализатор бракуют, поверку прекращают, и на него оформляют извещение о непригодности установленного образца.

3.1 При проведении поверки следует применять средства поверки, указанные в таблице 3.

Таблица 3

• 4.1 При проведении поверки необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

• 4.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с анализаторами и применяемыми средствами поверки и изучившие настоящую методику

• 4.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

• 4.4 Для исключения сбоев в работе измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха.............................(23 ± 5) °C;

• - относительная влажность воздуха...............................не более 80 %;

• - атмосферное давление............... от 84,0 до 106,7 кПа.

• 6 Проведение поверки

Проводят визуальный контроль чистоты и всех соединителей проверяемого анализатора, кабелей питания и Ethernet. Проверяют отсутствие механических повреждений (глубокие царапины, деформации на рабочих поверхностях центрального или внешнего проводников соединителей, вмятины на корпусе, а также другие повреждения, непосредственно влияющие на технические характеристики), шумов внутри корпуса, обусловленных наличием незакрепленных деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

Результаты проверки считают положительными, если:

• - кабель питания и кабель Ethernet не имеют повреждений;

• - отсутствуют механические повреждения на соединителях и корпусе прибора;

• - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

• - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

• - лакокрасочные покрытия не повреждены;

• - маркировка, наносимая на поверяемый анализатор, разборчива;

• - пломбы не нарушены.

Оценить степень зарядки литий-ионной батареи подзаряжаемой (далее - батарея питания), входящей в комплект поставки, по индикатору (рисунок 6.2.1) на ней в соответствии с данными, представленными на рисунке 6.2.2.

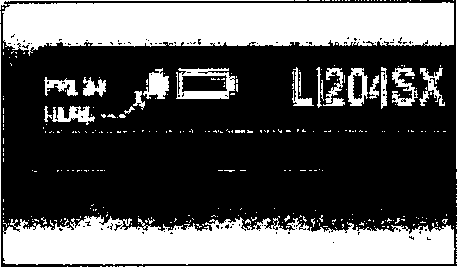

Рисунок 6.2.1 - Индикатор на батарее питания

Рисунок 6.2.2 — Степень зарядки батареи

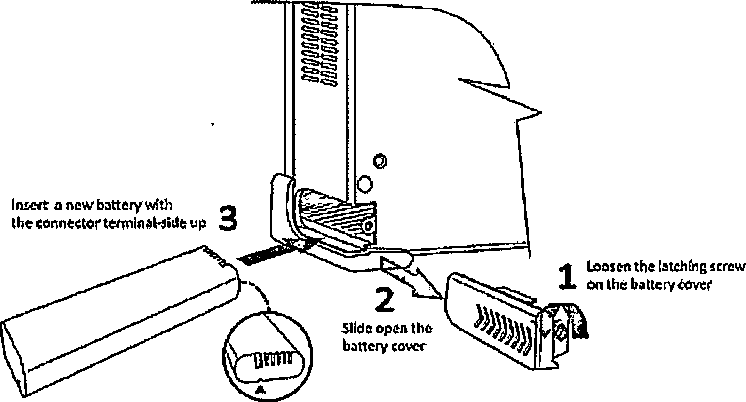

Установить батарею питания, для чего выполнить следующие операции (рисунок 6.2.3):

• - 1: ослабить фиксирующийся винт крышки батареи, поворачивая против часовой стрелки;

• - 2: открыть крышку аккумуляторной батареи 2;

• - Заставить аккумуляторную батарею со стороны задней части инструмента и продвиньте до упора 3;

• - закрыть крышку батареи;

• - завинтить фиксирующийся винт крышки батареи, поворачивая его по часовой стрелке.



  Рисунок 6.2.3

Подсоединить адаптер питания ACZDC (далее - адаптер) из комплекта поставки к разъему «15V DC» на задней панели анализатора. Подсоединить адаптер к сети переменного напряжения 220 В.

Включить испытуемый анализатор, для чего нажать и удерживать клавишу

пока не загорится оранжевый индикатор (питание осуществляется от внешнего источника, батарея заряжается). Наблюдать на ЖК-дисплее анализатора экран измерений (рисунок 6.2.4).

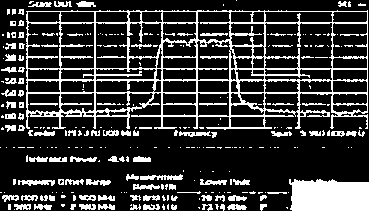

•плг «тута- «т<-.«is — иго-

Рисунок 6.2.4

Проверить аппаратное и программное оборудование, для чего выполнить следующие операции:

• - нажать приборную клавишу «MODE»;

• - нажать приборную клавишу «System»;

• - нажать экранную клавишу «HW/SW Information»;

• - зафиксировать номер модели испытуемого анализатора JD745B, его серийный номер и данные по программному обеспечению;

• - нажать зеленую клавишу «Prev», чтобы закрыть экран «System» и вернуться в экран измерений.

Провести диагностику (самотестирование) испытуемого анализатора , , для чего выполнить операции:

• - нажать приборную клавишу «MODE»;

всего листов 31

• - соединить кабелем порты «RF Out 50 Ом» и «RF In 50 Ом»;

• - коснуться вкладки «Self Test»;

• - нажать вкладку «Start»,

-.во всплывающем окне «Confirmation», наблюдать окно самотестирования «Self Test» с полосой процесса выполнения тестирования, а затем результата выполнения теста:

«PASSED» - тест прошел или «FAILED» - тест не проходит.

• - отсоединить кабели от порта «RF Out / Reflection»

Нажать зеленую клавишу «Prev» для выхода в экран измерений.

При необходимости провести зарядку батареи до 100 %, контролировать степень зарядки по индикатору (рисунок 3).

Выключить питание испытуемого анализатора, для чего нажать и удерживать клавишу «Ш» пока не потухнет оранжевый индикатор, отсоединить кабель адаптера от сети переменного напряжения 220 В.

Включить испытуемый анализатор, для чего нажать и удерживать клавишу пока не загорится зеленый индикатор (питание осуществляется от батареи).

Выключить питание испытуемого анализатора, для чего нажать и удерживать клавишу пока не потухнет зеленый индикатор.

Подключить к порту «USB» испытуемого анализатора преобразователь мощности JD736B. Включить испытуемый анализатор, для чего нажать и удерживать клавишу JLSsLSi пока не загорится зеленый индикатор. Наблюдать инициализацию преобразователя мощности, по завершению которой в правом верхнем углу экрана активируется индикатор USB.

Выключить питание испытуемого анализатор, для чего нажать и удерживать клавишу      пока не потухнет зеленый индикатор.

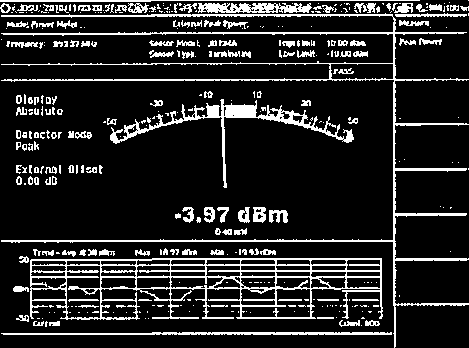

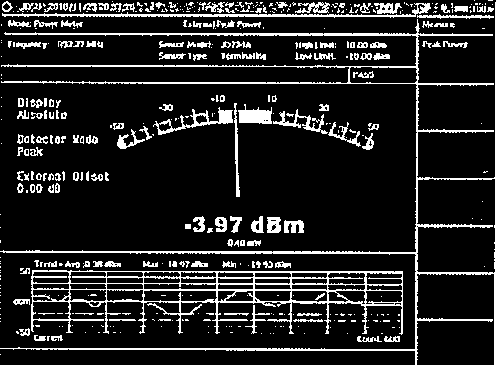

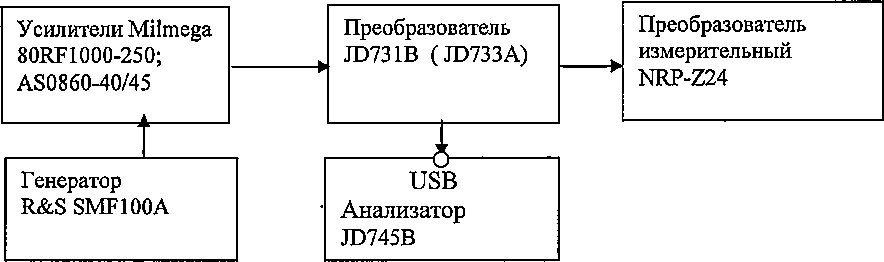

Выполнить поочередно для преобразователей мощности JD732B, JD734B, JD731B,

Результаты проверки работоспособности считать положительными, если

• - батарея установлена в анализатор и заряжена на 100 %;

• - серийный номер испытуемого анализатора на корпусе совпадает с серийным номером на экране ЖК-дисплея;

• - результаты диагностики (самотестирования): «PASSED» - положительные.

• - индицируется подключение преобразователя мощности JD732B (JD734B, JD736B, JD731B, JD733A).

Режим анализа спектра сигналов

Определение диапазона измерений частот входного сигнала выполняется одновременно с определением относительной погрешности измерений частоты входного сигнала.

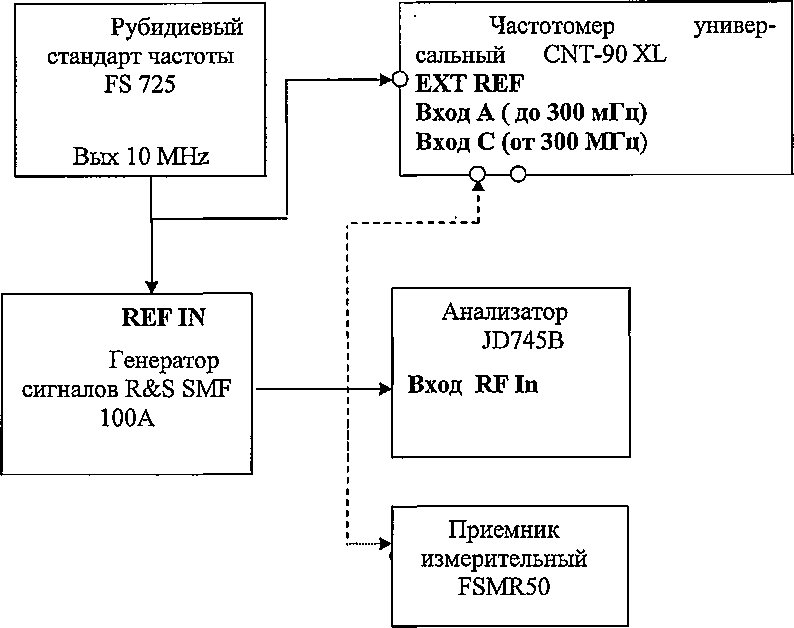

Выполнить соединение приборов в соответствии с рисунком 6.4.1

всего листов 31

Рисунок 6.4.1

Подать сигнал 10 MHz от рубидиевого стандарта частоты FS 725 на вход внешнего источника опорного сигнала REF IN генератора сигналов R&S SMF 100А и на вход внешнего источника опорного сигнала EXT REF частотомера универсального CNT-90XL.

Установить с выхода генератора сигналов R&S SMF 100А сигнал с частотой и уровнем в соответствии с таблицей 4.2.4.1. Частоту и уровень последовательно контролировать частотомером универсальным CNT-90 XL и приемником измерительным R&S FSMR50. Сигнальный кабель с выхода генератора сигналов R&S SMF 100А подключить на вход «RF Input» анализатора JD745B.

Подготовить анализатор JD745B для работы в режиме измерения частоты.

Установить настройки анализатора в соответствии с «Руководством по эксплуатации»:

Включить питание на испытуемом анализаторе, генераторе R&S SMF100A и стандарте частоты FS725. Прогреть средства измерений не менее двух часов.

Установить на генераторе R&S SMF100A частоту выходного сигнала Fbmx = 5 МГц мощностью Р_вых = -10 дБм (децибел относительно 1 мВт).

Установить на испытуемом анализаторе измерение частоты Fbx = 5 МГц в режиме анализа спектра сигналов с помощью нажатия следующих кнопок на передней панели испытуемого анализатора:

-нажать приборную клавишу System (3)

-выбрать Freq Reference клавишей Internal

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Spectrum Analyzer;

• - нажать приборную клавишу FREQ/DIST;

• - нажать программную клавишу Unit, выбрать Freq;

всего листов 31

• - нажать клавишу Center Frequency, используйте барабан, клавиши курсора, или цифровую клавиатуру ввести значение: «5» и затем нажать клавишу: «MHz»;

• - нажать клавишу Span в меню Freq/ Dist;

• - с помощью барабана, клавиш курсора или цифровой клавиатуры введите значение: «1» и затем нажать клавишу размерности: «Hz»;

• - нажать клавишу АМР/SCALE, с помощью цифровой клавиатуры или барабана ввести: «Auto Scale»;

• - нажать приборную клавишу BW/AVG;

• - нажать клавишу RBW, использовать цифровую клавиатуру или барабан, ввести: «1» и подтвердите нажатием клавишей размерности: «Hz»;

• - нажать клавишу VBW, затем клавишу Auto;

Нажать приборную клавишу MARKER, затем последовательно выбрать Peak Search, Always Peak, On и зафиксировать показания F изм частотного маркера в таблице 6.4.1.

Таблица 6.4.1.

Рассчитать значение относительной погрешности измерений частоты по формуле

8р = (F изм - Fbx)/ Fbx                           (1)

Изменяя значение частоты выходного сигнала генератора, выполнить измерения для всех значений Fbx., указанных в таблице 4.4.1.

Результат испытаний считать положительным, если в диапазоне частот от 5 МГц до 4 ГГц значения относительной погрешности измерений частот 8f находятся в пределах ±5,0-10'⁷.

всего листов 31

Выполнить соединение приборов в соответствии с рисунком 6.4.1.

С выхода генератора подать сигнал частотой 5 МГц с амплитудой минус 10 дБмВт. На испытуемом анализаторе:

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Spectrum Analyzer;

• - нажать приборную клавишу FREQ/DIST;

• - нажать программную клавишу Unit, выбрать Freq;

• - нажать клавишу Center Frequency, использовать барабан, клавиши курсора, или цифровую клавиатуру, ввести значение: «5» и затем нажать клавишу: «MHz»;

• - нажать клавишу Span в меню Freq/ Dist;

• - с помощью барабана, клавиш курсора или цифровой клавиатуры введите значение: «100» и затем нажмите клавишу размерности: «kHz»;

• - нажать клавишу АМР/SCALE, с помощью цифровой клавиатуры или барабана введите: «Auto Scale»;

• - нажать клавишу Attenuation, выбрать Manual и установить: «5 ЙВ»;

• - нажать приборную клавишу BW/AVG;

• - нажать клавишу RBW, использовать цифровую клавиатуру или барабан ввести: «1» и подтвердите нажатием клавишей размерности: «kHz»;

• - нажать клавишу VBW, затем клавишу Auto;

• - нажатием клавиши VBW/RBW выбрать: «1».

Контролировать значение мощности входного сигнала Р_вх (минус 10 дБмВт).

Нажать приборную клавишу MARKER, затем последовательно выбрать Peak Search, Always Peak, On. Изменяя центральную частоту на анализаторе и генераторе в соответствии с частотными точками из таблицы 6.4.1 зафиксировать в таблице показания маркера Риз_М, в дБ.

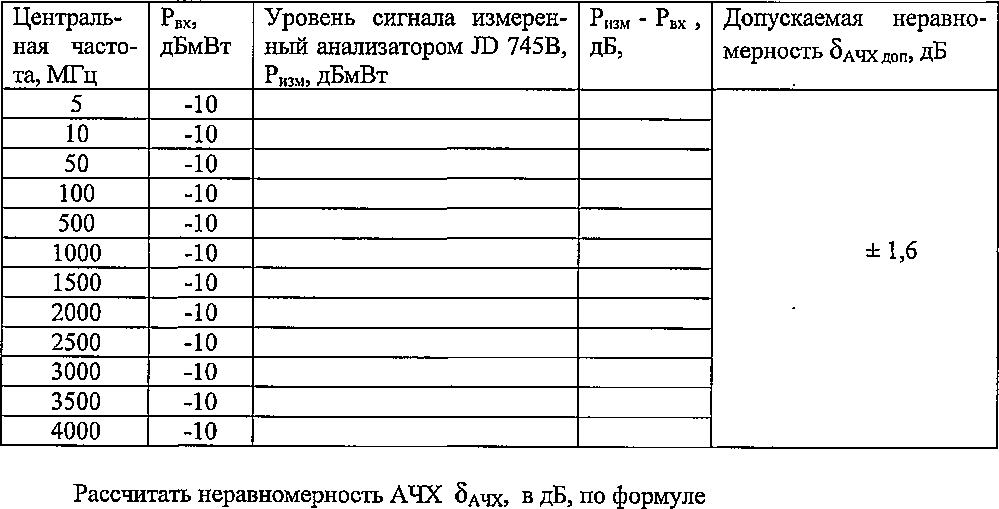

Таблица 6.5.1

^АЧХ Ризы "Рвх

(2)

всего листов 31

Результат испытаний считать положительным, если все вычисленные значения Здчх находятся в пределах ±1,6 дБ.

Выполнить соединение приборов в соответствии с рисунком 6.4.1.

Установить на генераторе R&S SMF100A частоту выходного и уровень выходного сигнала в соответствии с таблицей 4.3.6.1.

Частоту и уровень сигнала контролировать частотомером CNT-90XL и приемником измерительным R&S FSMR50

На испытуемом анализаторе:

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Spectrum Analyzer;

• - нажать приборную клавишу FREQ/DIST;

• - нажать программную клавишу Unit, выбрать Freq;

• - нажать клавишу Center Frequency, используя барабан, клавиши курсора, или цифровую клавиатуру ввести значение: «/_вх» и затем нажмать клавишу: «MHz»;

• - нажать клавишу Span в меню Freq/ Dist;

• - с помощью барабана, клавиш курсора или цифровой клавиатуры ввести значение: «500» и затем нажмите клавишу размерности: «Hz»;

• - нажать клавишу АМР/SCALE, с помощью цифровой клавиатуры или барабана ввести: «Auto Scale»;

• - нажать клавишу Attenuation, выбрать Auto;

• - нажать приборную клавишу BW/AVG;

• - нажать клавишу RBW, используя цифровую клавиатуру или барабан ввести: «1» и подтвердите нажатием клавишей размерности: «kHz»;

• - нажать клавишу VBW, затем клавишу Auto;

• - нажатием клавиши VBW/RBW выбрать: «1».

Нажать приборную клавишу MARKER, затем последовательно выбрать Peak Search, Always Peak, On. Изменять частоту F_BX и уровень входного сигнала Р_вх в соответствии с таблицей 6.5.1, зафиксировать в таблице 6.5.1 уровень Р_ИЗм выходного сигнала.

В диапазоне уровней от минус 120 до минус 60 дБмВт включить предусилитель.

Таблица 6.6.1

Результат испытаний считать положительным, если в диапазоне от минус 120 дБмВт до плюс 20 дБмВт уровня входного сигнала, значения абсолютной погрешности измерений уровня входного сигнала находятся в пределах ± 1,6 дБ в диапазоне частот от 5 МГц до 4 ГГц.

Выполнить соединение приборов в соответствии с рисунком 6.4.1

Выполнить установки на генераторе:

• - частота Fr -1000 МГц;

• - мощность Рг — 0 дБмВт.

Выполнить установки на испытуемом анализаторе:

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Spectrum Analyzer;

• - нажать приборную клавишу FREQ/DIST;

• - нажать программную клавишу Unit, выбрать Freq;

• - нажать клавишу Center Frequency, используя барабан, клавиши курсора, или цифровую клавиатуру ввести значение: «Fbx» = 1000 и затем нажмать клавишу: «MHz»;

• - нажать клавишу Span в меню Freq/ Dist;

• - с помощью барабана, клавиш курсора или цифровой клавиатуры ввести значение: «20» и затем нажать клавишу размерности: «kHz»;

• - нажать клавишу АМР/SCALE, с помощью цифровой клавиатуры или барабана ввести: «Auto Scale»;

• - нажать клавишу Attenuation, выбрать Auto;

• - нажать приборную клавишу BW/AVG;

• - нажать клавишу RBW, используя цифровую клавиатуру или барабан ввести: «1» и подтвердить нажатием клавишей размерности: «kHz»;

• - задать VBW равным 100 Hz

• - нажать Marker

• - нажать more (2/2)

• - выбрать Noise marker =On

Установить маркер на центральную частоту 1000 Гц.

Фиксировать значения уровня мощности Рм на центральной частоте анализатора по показаниям маркера и рассчитать уровень фазовых шумов S(?(f) дБн/Гц, по формуле

S<f) — Рм—Р$ -lQLog(&F) ,

где Рм - отсчет маркера, дБмВт;

Р_о - значение мощности без отстройки, дБмВт;

AF -полосапропускания,Гц.

Выполнить измерения для всех значений отстройки по частоте от несущей, согласно таблице 6.6.1.

Результат проверки считают положительным, если значения уровня фазовых шумов при указанных отстройках от частоты генератора не превышают значений, приведенных в последнем столбце таблицы 6.7.1.

Определять средний уровень собственных шумов измерением уровня с помощью маркера анализатора в полосе разрешения 1 Гц

Подключить ко входу «RF 1п» испытуемого анализатора согласованную нагрузку 50 Ом.

На испытуемом анализаторе выполнить :

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Spectrum Analyzer;

• - нажать приборную клавишу FREQ/DIST;

• - нажать программную клавишу Unit, выбрать Freq;

• - нажать клавишу Center Frequency, используя барабан, клавиши курсора, или цифровую клавиатуру ввести значение: «500» и затем нажать клавишу: «MHz»;

• - нажать клавишу Span в меню Freq/ Dist;

• - с помощью барабана, клавиш курсора или цифровой клавиатуры ввести значение «10» и затем нажать клавишу размерности: «kHz»;

• - нажать клавишу АМР/SCALE, с помощью цифровой клавиатуры или барабана ввести «Auto Scale»»;

• - нажать клавишу Attenuation, выбрать Auto;

• - нажать клавишу RBW, используя цифровую клавиатуру или барабан ввестие: «1» и подтвердите нажатием клавишей размерности: «Hz»;

• - нажать клавишу VBW, затем клавишу Auto;

• - нажатием клавиши VBW/RBW выбрать: «1».

Нажать приборную клавишу MARKER, затем последовательно выбрать Peak Search, Always Peak, On и измерять уровень собственного шума с помощью маркера.

Результат измерений занести в таблицу 6.8.1

Таблица 6,8.1

Результат испытаний считать положительным, если значения среднего уровня собственных шумов при полосе пропускания 1 Гц не превышает допускаемых значений, представленных в таблице 6.7.1.

Режим измерений параметров антенно-фидерных устройств (АФУ)

Определение диапазона частот выходного сигнала проводить одновременно с определением относительной погрешности установки частоты выходного сигнала

Выполнить соединение приборов в соответствии с рисунком 4.3.10.1

Рубидиевый стандарт

частоты FS 725

О

Вых 10 MHz

Рисунок 6.10.1

всего листов 31

Подключить частотомер электронно-счетный CNT-90 XL к разъему «RF Out» испытуемого анализатора. В качестве источника опорной частоты частотомера использовать стандарт частоты FS725.

Включить питание на испытуемом анализаторе, частотомере и стандарте частоты. Прогреть средства измерений не менее двух часов.

Установить на испытуемом анализаторе частоту выходного сигнала f_ycm) для чего выполнить следующие операции:

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Cable & Antenna Analyzer;

• - нажать приборную клавишу FREQ/DIST;

• - нажать программную клавишу Unit, выбрать Freq;

• - нажать клавишу Center Frequency, выбрать: « FycT ».

Измерить частоту выходного сигнала F изм испытуемого анализатора с помощью частотомера CNT-90 XL. Результаты измерений занести в таблицу 6.10.1.

Таблица 6.10.1

Рассчитать значение относительной погрешности измерений частоты по формуле

8f = (F изм - FycT)/ FycT                           (4)

Результат испытаний считать положительным, если в диапазоне частот выходного сигнала от 5 МГц до 4 ГГц значения относительной погрешности частоты 5_Р выходного сигнала находятся в пределах ± 25-10’⁶.

Определение диапазона шкалы измерений КСВН выполнить путем визуального контроля пределов шкалы измерений КСВН.

Измерения для определения относительной погрешности измерений КСВН проводить с использованием анализатора электрических цепей векторнного ZVA 50 и набора мер КСВН и полного сопротивления I разряда ЭК9-140 на частотах выходного сигнала йзых. = 5,750, 1500,3000, 3900 МГц.

На испытуемом анализаторе:

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Cable & Antenna Analyzer;

~ нажать клавишу Reflection (VSWR);

• - нажать приборную клавишу FREQ/DIST;

• - нажать клавишу Center Frequency, выбрать:

Провести операцию «1 -портовая калибровка» в соответствии с РЭ

По окончанию выполнения операции «1 -портовая калибровка» подсоединить к выходу «RF Out/Reflection» испытуемого анализатора нагрузку коаксиальную с номинальным значением КСВН Ко =1,4 (эталонное значение 1,396).

На испытуемом анализаторе:

• - нажать клавишу MEASURE SETUP.

• - нажатием клавиши Data Points, выбрать «1001»;

• - нажать клавишу Bias Тее (для включения нажать On , для отключения - Off), цифровыми клавишами ввести «12»;

• - нажать приборную или программную клавишу Enter.

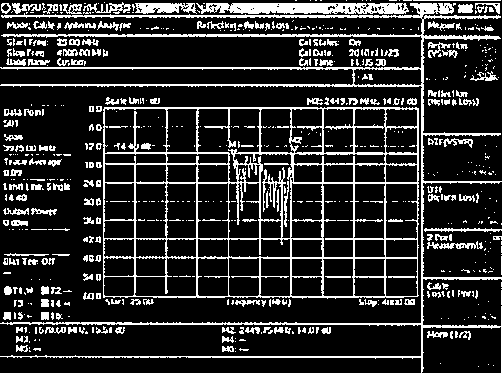

Наблюдать на экране рисунок 6.12.1.

Рисунок 6.12.1

Результат измерений КСВН на частоте f_Gblx - который отобразится в реальном времени, зафиксировать в таблице 6.12.1.

Рассчитать значение относительной погрешности измерений КСВН 8_К, в %, на частотеЛь^по формуле

Ко

Результат вычислений зафиксировать в таблице 6.11.1.

всего листов 31

Подсоединить к выходу «RF Out / Reflection» испытуемого анализатора поочередно нагрузки коаксиальные с номинальным значением КСВН Ко 2.0, 3.0 соответственно. Результат измерений К_изл{, который отобразится в реальном времени, зафиксировать в таблице 6.12.1.

Устанавливая поочередно частоту выходного сигнала /_вых в соответствии с таблицей 4.3.12 выполнить измерения.

Результаты измерений К_изл{, зафиксировать в таблице 6.11.1.

Отсоединить от выхода «RF Out / Reflection» испытуемого анализатора нагрузку коаксиальную.

Таблица 6.12.1

Результат испытаний считать положительным, если значения относительной погрешности измерений КСВН находятся в пределах ± 5 %.

Определение диапазона шкалы измерений обратных потерь выполнить путем визуального контроля пределов шкалы измерений обратных потерь.

Измерения для определения относительной погрешности измерений обратных потерь проводить с использованием набора мер КСВН и полного сопротивления I разряда ЭК9-140 на частотах выходного сигнала/_вых, = 5,750, 1500, 3000, 3900 МГц в соответствии с таблицей 6.14.1.

Таблица 6.14.1

На испытуемом анализаторе:

• - нажать приборную клавишу MODE;

• - нажать программную клавишу Cable & Antenna Analyzer;

• - нажать клавишу Reflection (Re-turn Loss);

• - нажать приборную клавишу FREQ/DIST;

• - нажать клавишу Center Frequency, выбрать: «/вых». Выполнить измерения.

Наблюдать на экране рисунок 6.14.1.

Рисунок 6.14.1

Результат измерений на частоте/_вых обратных потерь А^, в дБ, который отобразится в реальном времени, зафиксировать в таблице 6.14.1.

Рассчитать значение абсолютной погрешности измерений , в дБ, по формуле

~      А_ИОМ,                                (6)

где Аном =- 6,0 дБ - нормированное значение обратных потерь для КСВН-3,0; Аном - - 9,6 дБ - нормированное значение обратных потерь для КСВН=2,0; Аном = -15,6 дБ - нормированное значение обратных потерь для КСВН=1,4; Аизм - измеренное значение обратных потерь, дБ.

Подсоединить к выходу «RF Out / Reflection» испытуемого анализатора поочередно нагрузки коаксиальные Э9-141, Э9-143, Э9-160 с номинальным значением КСВН К_о 1.4, 2.0, 3.0 соответственно. Результат измерений Айзы, который отобразится в реальном времени, зафиксировать в протоколе испытаний. Рассчитать величину АА^.

всего листов 31

Отсоединить от выхода «RF Out / Reflection» испытуемого анализатора нагрузку коаксиальную. Устанавливая поочередно частоту выходного сигнала провести измерения.

Результат испытаний считать положительным, если значения не более:

• - ± 0.5 дБ для значений обратных потерь от 0 до - 6,5 дБ;

• - ± 1,0 дБ для значений обратных потерь от - 6,5 до -16 дБ;

• - ± 0,5 дБ для значений обратных потерь от -16 до - 60 дБ.

Режим измерения мощности с использованием встроенного измерителя мощности

Определение диапазона частот измеряемой мощности проводить одновременно с определением относительной погрешности измерений мощности.

Определение диапазона измеряемой мощности проводить одновременно с определением относительной погрешности измерений мощности.

Выполнить соединение приборов в соответствии с рисунком 6.4.1

Подать сигнал 10 MHz от рубидиевого стандарта частоты FS 725 на вход внешнего источника опорного сигнала REF IN генератора сигналов R&S SMF 100А и на вход внешнего источника опорного сигнала EXT REF частотомера универсального CNT-90XL.

Частоту и уровень последовательно контролировать частотомером универсальным CNT-90 XL приемником измерительным R&S FSMR50. Сигнальный кабель с выхода генератора сигналов R&S SMF 100А подключить на вход «RF Input» анализатора JD745B.

Измерения для определения абсолютной погрешности измерений мощности синусоидального гармонического сигнала выполнить на частотах F = 10,100, 1000,2000,3000, 3999 МГц при значениях мощности Р от минус 50 до 20 дБмВт в соответствии с таблицей 6.17.1.

На испытуемом анализаторе выполнить:

• - нажать клавишу MODE;

• - нажать клавишу Power Meter;

• - нажать клавишу Internal RF Power Meter;

• - нажать программную клавишу Unit. Выберите Freq;

• - нажать клавишу Center Frequency, используя барабан, клавиши курсора, или цифровую клавиатуру ввести значение частоты, заданное на генераторе, затем нажать одну из клавиш размерности для завершения ввода;

-установить Span = 100 кГц.

• - нажать программную клавишу Enter или приборную клавишу ENTER для завершения ввода.

Наблюдать на экране испытуемого анализатора рисунок 6.17.1.

всего листов 31

Рисунок 6.17.1

Задавая частоту и уровень сигнала на генераторе, а также частоту на испытуемом анализаторе в соответствии с таблицей 6.17.1 зафиксировать показания анализатора в таблице 6.17.1.

Рассчитать значение абсолютной погрешности измерений по формуле:

Др = Ризм - Рвх                        (7)

Таблица 6.17.1.

Результат испытаний считать положительным, если в диапазоне частот от 10 до 3999 МГц абсолютная погрешность Д_р при измерении мощности в диапазоне от минус 50 дБмВт до плюс 20 дБмВт находится в пределах ±1,6.

Измерения для определения КСВН входа испытуемых анализаторов провести с использованием анализатора электрических цепей векторнного ZVA 50 и набора мер КСВН и полного сопротивления I разряда ЭК9-140 на частотах: 10, 50, 100, 200, 300, 500, 1000,2000,3000,4000 МГц.

Провести калибровку анализатора электрических цепей векторного ZVA 50 по выходу типа N «розетка».

Подключить к выходу типа N «розетка» анализатора электрических цепей векторного ZVA 50 вход «RF In 50 £2» испытуемого анализатора, а к его выходу «RF Out» подключить согласованную нагрузку 50 Ом.

Измерить КСВН входа испытуемого анализатора на частотах в соответствии с таблицей.

Результаты измерений зафиксировать в таблице 6.18.1.

Таблица 6.18.1

Результат испытаний считать положительным, если значения КСВН составляет не более 1,9.

Режим измерения поглощаемой мощности с измерительными преобразователями мощности JD732B, JD734B, JD736B

Определение диапазона частот проводить одновременно с определением относительной погрешности измерений поглощаемой мощности.

Определение диапазона измерений поглощаемой мощности проводить одновременно с определением относительной погрешности измерений поглощаемой мощности.

• 6.21 Определение относительной погрешности измерений поглощаемой мощности синусоидального гармонического сигнала, в диапазоне частот от 100 до 3800 МГц

Выполнить соединение приборов в соответствии с рисунком 6.21.1

Рисунок 6.21.1

Измерения для определения относительной погрешности измерений поглощаемой мощности синусоидального гармонического сигнала проводить на частотах F = 20, 100, 1000, 3800 МГц при значениях мощности Р от минус 30 до 10 дБмВт с шагом 10 дБмВт.

Включить генератор и установить на нем выходной синусоидальный гармонический сигнал частотой F и значением мощности Р, которые приведены в таблице 6.21.1.

На испытуемом анализаторе:

• - нажать клавишу MODE;

• - нажать клавишу Power Meter;

- нажать клавишу External RF Power Meter;

• - нажать приборную клавишу FREQ/DIST;

• - нажать программную клавишу Unit. Выберите Freq;

• - нажать клавишу Center Frequency, используя барабан, клавиши курсора, или цифровую клавиатуру ввести значение частоты, заданное на генераторе, затем нажать одну из клавиш размерности для завершения ввода;

• - нажать клавишу RBW, выбрать Auto;

• - нажатием клавиши AccuracyMode и выбрать «High».

• - нажать программную клавишу Enter или приборную клавишу ENTER для завершения ввода.

Наблюдать на экране испытуемого анализатора инициализацию преобразователя мощности - тип преобразователя отобразится на экране как показано на рисунке 6.21.2.

Рисунок 6.21.2

Зафиксировать средние из трех измерений отсчеты в dBm мощности, измеренные испытуемым анализатором Р_изл„ и отсчеты в dBm мощности, измеренные калибратором мощности NRPC18 с учетом ослабления аттенюатора Р_эт в таблице 6.21.1.

Таблица 6.21.1.

Повторить выполнение операций для преобразователей мощности JD734B, JD736B. Результаты измерений занести в таблицы аналогичные таблице 6.21.1.

Рассчитать значение относительной погрешности измерений поглощаемой мощности 8р^огл по формуле

~ Ризм ~ Рэт                                                  (8)

Результат вычислений зафиксировать в таблицах.

Результат испытаний считать положительным, если в диапазоне частот от 20 до 3800 МГц значения 8р^огд при измерении поглощаемой мощности в диапазоне от минус 30

лист № 28 всего листов 31 до плюс 10 dBm находится в пределах ± 0,3 дБ, что соответствует относительной погрешности ± 7 %.

Измерения для определения КСВН измерительных преобразователей мощности JD732B, JD734B, JD736B проводить с использованием анализатора электрических цепей векторного ZVA 50 и набора мер КСВН и полного сопротивления I разряда ЭК9-140 на частотах: 20, 50, 100,200,300, 500,1000,2000, 3000, 3800 МГц.

Провести калибровку анализатора электрических цепей векторного ZVA 50 по выходу тип N «розетка».

Подключить (поочередно) к выходу типа N «розетка» анализатора электрических цепей векторного ZVA 50 вход преобразователя мощности ID732B, JD734B, JD736B, а к его выходу подключить согласованную нагрузку 50 Ом.

Измерить КСВН входа каждого из преобразователей мощности JD732B, JD734B, JD736B на частотах в соответствии с таблицей. 6.22.1.

Результаты измерений зафиксировать в таблице 6.22.1.

Таблица 6.22.1

Результат испытаний считать положительным, если КСВН входа преобразователей в диапазоне частот от 20 до 3800 МГц включительно составляет не более 1,2.

Режим измерения проходящей мощности с преобразователями мощности измерительными JD731B, JD733A

Определение диапазона частот проводить одновременно с определением абсолютной погрешности измерений проходящей мощности Д_р.

Определение диапазона измерений мощности проводить одновременно с определением абсолютной погрешности измерений проходящей мощности А_р.

лист № 29 всего листов 31

Выполнить соединение приборов в соответствии с рисунком 6.25.1

Рисунок 6.25.1

На испытуемом анализаторе выполнить процедуры:

• - нажать клавишу MODE;

• - нажать клавишу Power Meter;

• - нажать клавишу External RF Power Meter;

• - нажать приборную клавишу FREQ/DIST;

• - нажать клавишу Center Frequency,используя барабан, клавиши курсора, или цифровую клавиатуру ввести значение частоты, заданное на генераторе, затем нажать одну из клавиш размерности для завершения ввода;

• - нажать клавишу RBW, выбрать Auto;

• - нажатием клавиши AccuracyMode и выбрать «High».

• - нажать программную клавишу Enter или приборную клавишу ENTER для завершения ввода.

Наблюдать на экране испытуемого анализатора рисунок 6.25.2. Наблюдать на экране инициализацию преобразователя мощности - тип преобразователя отобразится на экране.

Рисунок 6.25.2

На частотах от 150 до 1000 МГц использовать усилитель Milmega 80RF1000-250, а на частотах от 1000 до 3800 МГц использовать усилитель Milmega AS0860-40/45.

лист№ 30 всего листов 31

Включить генератор R&S SMF100A, усилитель и преобразователь измерительный

NRP-Z24.

Установить значения частоты генератора и мощности выходного сигнала усилителя в соответствии с таблицами 6.25.1, 6.25.2.

Установить на испытуемом анализаторе значение частоты, которая установлена на генераторе. Наблюдать результат измерений на экране в режиме реального времени.

Зафиксировать в таблицах средние результаты трех измерений для всех значений частоты и мощности Р‘_изм.

Вычислить абсолютную погрешность измерений проходящей мощности (в Вт) по формуле

Ар — Ризм ~ Рэт                        (9)

Таблица 6.25.1

Таблица 6.25.2

Результат испытаний считать положительным, если значения А_р находятся в представленных в таблицах 6.25.1, 6.25.2 пределах + (0,15-Р +0,05) Вт, где Р - измеренное значение мощности, проходящей через нагрузку, в диапазоне частот от 300 до 3800 МГц для преобразователя JD731B и в диапазоне частот от 150 до 3800 МГц для преобразователя JD733A.

Измерения для определения КСВН преобразователей мощности JD731B, ГО733А, проводить с помощью анализатора электрических цепей векторного ZVA 50 на частотах: 150,200, 300, 500, 1000,2000,3000,3500,3800 МГц.

лист № 31

всего листов 31

Провести калибровку анализатора электрических цепей векторного ZVA 50 по выходу тип N «розетка».

Подключить (поочередно) к выходу типа N «розетка» анализатора электрических цепей векторного ZVA 50 вход преобразователя мощности JD731B, JD733A, а к его выходу подключить согласованную нагрузку 50 Ом. Измерить КСВН входа каждого из преобразователей мощности JD731B, JD733A на частотах в соответствии с таблицей 6.26.1.

Результаты измерений зафиксировать в таблице 6.26.1.

Таблица 6.26.1

Результат испытаний считать положительным, если КСВН входа составляет не более 1,1 в диапазоне частот от 150 до 3500 МГц включительно для преобразователя мощности JD733A и в диапазоне частот от 300 до 3800 МГц включительно для преобразователя мощности JD731B.

При положительных результатах поверки выдается свидетельство о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015. Знак поверки наносится на свидетельство о поверке.

При отрицательных результатах поверки оформляют извещение о непригодности установленного образца. Результаты предыдущей поверки аннулируются (аннулируется свидетельство о поверке).

Ведущий инженер лаб. №441

ФБУ «Ростест-Москва»
