УТВЕРЖДАЮ

Заместитель директора по производственной метрологии

ФГУП «ВНИИМС»

Государственная система обеспечения единства измерений Датчики-газоанализаторы ДАХ-М МЕТОДИКА ПОВЕРКИ ИБЯЛ.413412.005-50МП

Содержание

6 Проведение поверки

Приложение А Перечень ПГС, необходимых для поверки газоанализаторов

Приложение Б Схемы проверки

Приложение В Метрологические характеристики газоанализаторов

Лист регистрации изменений

Настоящая методика поверки распространяется на датчики-газоанализаторы ДАХ-М, выпускаемые ФГУП «СПО «Аналитприбор», г. Смоленск, Россия, (в дальнейшем - газоанализатор) и устанавливает методику первичной (до ввода в эксплуатацию, после ремонта) и периодической поверки в процессе эксплуатации.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава газоанализаторов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками - 1 год.

1 Операции поверки

  • 1.1 При проведении поверки выполняют операции в соответствии с таблицей 1. Таблица 1

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при

    поверке

    первичной

    периодической

    1 Внешний осмотр

    6.1

    Да

    Да

    2 Опробование:

    - проверка работоспособности

    6.2

    6.2.1

    Да

    Да

    3 Проверка соответствия программного обеспечения:

    6.3

    Да

    Да

    4 Определение метрологических

    характеристик:

    - определение основной погрешности;

    6.4

    6.4.1

    Да

    Да

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

6

Барометр-анероид контрольный М-67, диапазон измерения от 81,3 до 105 кПа

(от 610 до 790 мм рт. ст.), погрешность ± 0,1 кПа (± 0,8 мм рт. ст.); ТУ 25-04-1797-75

Гигрометр психрометрический ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, предел абсолютной погрешности от 5 до 7 %; диапазон измерения температуры от 15 до 40 °C, предел абсолютной погрешности ± 0,2 °С;ТУ 25-11.1645-84

Секундомер механический СОСпр-2б-2-000, емкость шкалы 60 с/60 мин, КТ 2;

ТУ 25-1894.003-90

6.2; 6.4

Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта №2664 от 14.12.2018 источник микропотока газов и паров ИМ формальдегида (ИМ-ГП-94-М-А2) (Per. №68336-17)

Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта №2664 от 14.12.2018 источник микропотока газов и паров ИМ метанола (ИМ-ГП-37-М-Б) (Per. №68336-17)

Рабочий эталон 2-го разряда в соответствии с приказом Госстандарта №2664 от

14.12.2018 генератор ГДП-102 (Per. № 17431 -09)

Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением. Характеристики ГС приведены в Приложении А, таблица А.1

Источник питания постоянного тока Б5-78 модификации Б5-78/6, диапазон выходного напряжения от 0 до 30 В; диапазон выходного тока от 0 до 4,0 А;ТУ РБ 100039847.051-04

Прибор электроизмерительный лабораторный переносной аналоговый М2044, предел измерения тока от 0,75 мА до 30 А; предел измерения напряжения от 15 мВ до 600 В, КТ 0,2; ТУ 25-7514.0106-86

Ротаметр с местными показаниями РМ-А-0,063 ГУЗ, кл.4, верхний предел 0,063 м3/ч;

ГОСТ 13045-81

Резистор С2-29В-0,5-499 Ом ±5% ОЖО.467.130 ТУ*

Вентиль точной регулировки ВТР, РУ-150 атм. ИБЯЛ.306249.006*

Трубка ПВХ 4x1,5; ТУ 2247-465-00208947-2006 *

Трубка Ф-4Д 4x1,0; ГОСТ 22056—76 *

Трубка ТС-Т (тройник), ГОСТ 25336—82*

Колпачок поверочный ИБЯЛ.753773.008-02*

Баллон с воздухом кл.1 по ГОСТ 17433—80

  • 2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

  • 2.3 Допускается использование стандартных образцов состава газовых смесей (ПГС), не указанных в Приложении А, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ПГС должны соответствовать указанному для соответствующей ПГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ПГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2.4 Все средства поверки, кроме отмеченных *, должны иметь действующие свидетельства о поверке, ПГС в баллонах под давлением, источники микропотока - действующие паспорта.

  • 3 Требования безопасности

    • 3.1 Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

    • 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

    • 3.3 К поверке допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации часть 4 ИБЯЛ.413412.005 РЭЗ (в дальнейшем — РЭ) и прошедшие необходимый инструктаж.

    • 3.4 Требования техники безопасности при эксплуатации ПГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. №116.

    • 3.5 Помещение должно быть оборудовано вытяжной вентиляцией.

    • 3.6  К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

    • 3.7 Не допускается сбрасывать ПГС в атмосферу рабочих помещений.

  • 4 Условия поверки

    • 4.1 При проведении поверки должны быть соблюдены следующие условия, если они не оговариваются особо:

  • - температура окружающего воздуха,                        °C                  20 ± 5;

  • - относительная влажность окружающего воздуха,            %                 65 ± 15;

  • - атмосферное давление,                                     кПа               101,3 ± 4,0

(мм рт. ст.)             (760 ± 30);

  • - напряжение питания постоянного тока:

дляДАХ-М-01                                      В                20 ±1;

для ДАХ-М-05Х/-06ТРХ/-08Х/-08ТРХ                     В                 27 ± 1;

  • - расход ПГС устанавливать равным                       дм3/мин              0,4 ± 0,1;

  • - механические воздействия, наличие пыли, агрессивных примесей, внешние электрические и магнитные поля, кроме земного, должны быть исключены;

  • - проверку газоанализатора по ПГС проводить по схемам, приведенным в приложении Б;

  • - время подачи ПГС, в зависимости от модификации газоанализаторов, приведено в таблице 3, если не оговорено особо.

Таблица 3

Условное

наименование газоанализаторов

Время подачи ПГС, мин

ПГС № 1

ПГС № 2, 3

ДАХ-М-ХХ-СНзОН-ЮО

20

20

ДАХ-М-ХХ-СН2О-10

15

10

ДАХ-М-ХХ-С2Н4-2ОО

15

10

ДАХ-М-ХХ-С2Н4О-18

20

10

  • 5 Подготовка к поверке

    • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - ознакомиться с настоящей методикой поверки и РЭ;

  • - выполнить мероприятия по обеспечению условий безопасности;

  • - проверить наличие паспортов и сроки годности ПГС и источников микропотока;

  • - выдержать газоанализатор, баллоны с ПГС, генератор ГДП-102 в помещении, в котором проводят поверку, в течение 24 ч;

  • - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • - установить газоанализатор в рабочее положение и подготовить его к работе и проведению поверки согласно разделу 2 РЭ;

  • - провести перед определением метрологических характеристик корректировку нулевых показаний и чувствительности газоанализатора согласно разделу 3 РЭ;

  • 5.2 Допускается изменение показаний в установившемся значении выходного сигнала, не превышающее 0,2 в долях от пределов допускаемой основной погрешности. Установившимся значением считать среднее значение выходного сигнала в течение 30 с после начала отсчета показаний.

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре газоанализатора должно быть установлено:

отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

наличие пломб;

наличие маркировки газоанализатора, согласно разделу 1 РЭ;

комплектность газоанализатора, согласно разделу 1 РЭ;

исправность органов управления, настройки и корректировки;

наличие заземления газоанализатора, отсутствие следов ржавчины и окисления в местах подсоединения заземляющего проводника;

наличие всех крепежных деталей и элементов.

Примечание - Проверку комплектности газоанализатора проводят только при первичной поверке при выпуске из производства.

  • 6.1.2 Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 Проверка работоспособности

      • 6.2.1.1 Для проверки работоспособности включить газоанализатор и контролировать выдачу однократных периодически повторяющихся световых сигналов красного цвета и соответствующего сообщения на табло о переходе газоанализатора в специальный режим ПРОГРЕВ.

      • 6.2.1.2 Газоанализатор считается работоспособным, если по окончании времени прогрева отсутствует информация об отказах и газоанализатор переходит в режим измерений.

  • 6.3 Подтверждение соответствия программного обеспечения

    • 6.3.1 Подтверждение соответствия программного обеспечения проводится визуально при включении электрического питания газоанализаторов в соответствии с указаниями РЭ.

Примечание - В связи с ограниченными возможностями табло газоанализаторов по отображению символов, допускается замена прописных букв строчными, что не является несоответствием.

  • 6.3.2 Результат проверки соответствия программного обеспечения считают положительным, если идентификационные данные, отображающиеся на табло, соответствует указанным в разделе 1 РЭ и в Описании типа (приложение к Свидетельству об утверждении типа).

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение основной погрешности

      • 6.4.1.1 При определении основной погрешности газоанализатора собрать схему согласно рисункам Б. 1 или Б.2 приложения Б.

      • 6.4.1.2 Подать ПГС в последовательности №№ 1-2-3-1.

      • 6.4.1.3 В каждой точке проверки регистрировать показания газоанализаторов по табло и выходному сигналу постоянного тока по миллиамперметру (7).

      • 6.4.1.4 Пересчитать значения выходного сигнала постоянного тока Ij, мА, в измеренное значение содержания определяемого компонента в ПГС (показания газоанализатора) по формуле

(Ij-4)(Cb-Ch)/16,

(1)

где Ij - значение выходного сигнала постоянного тока газоанализатора, зафиксированное по миллиамперметру, мА;

Св, Сн - значения верхней и нижней границы диапазона измерений, мг/м3.

  • 6.4.1.5 Значение основной абсолютной погрешности газоанализатора А, мг/м3 в каждой точке проверки определить по формуле

    (2)

где Cj - измеренное значение содержания определяемого компонента (показания газоанализатора) в j-ой точке проверки зафиксированное по табло газоанализатора или рассчитанное по формуле (1), мг/м3’;

Coj, - действительное значение массовой концентрации определяемого компонента в j-ой точке проверки, указанное в паспорте на ПГС, мг/м3.

Примечание - Значение массовой концентрации определяемого компонента в ПГС, полученной при помощи генератора ГДП-102, рассчитать в соответствии с данными, приведенными в паспорте на ИМ.

  • 6.4.1.6 Результаты операции поверки положительные, если полученные значения основной погрешности газоанализатора в каждой точке проверки не превышают пределов, указанных в приложении В.

  • 7 Оформление результатов поверки

    • 7.1 Газоанализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению.

    • 7.2 Положительные результаты поверки удостоверяют знаком поверки и/или записью в соответствующий раздел технической документации заверяемой подписью поверителя и знаком поверки. По требованию потребителя выдается свидетельство о поверке установленной формы и составляется протокол результатов поверки произвольной формы.

    • 7.3 При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.

      <✓3 к       С.В. Вихрова

Начальник отдела 205 ФГУП «ВНИИМС»

«/Z? » W      2019г.

В.С. Радюхин

Старший научный сотрудник

ФГУП «ВНИИМС»

«/<? »         _________2019 г.

Приложение А

(обязательное)

Перечень ПГС, необходимых для поверки газоанализаторов

Таблица А.1

ПГС

Компонентный

состав

Единица физической величины

Характеристика ПГС

Номер ПГС по Госреестру или обозначение НТД

Содержание определяемой компонента

Пределы

допускаемого э относительногс

отклонения,%

Пределы допускаемой относительной ) погрешности аттестации, %

Газоанализаторы ДАХ-М модификации ДАХ-Г (диапазон измерений от 0 до 100 л

Л-ХХ-СНзОН-ЮО

лг/м3)

1

Воздух сжатый кл. 1 ГОСТ 17433—80

2

СН3ОН-воздух

мг/м

50

± 15

±8

ГДП-102с ИМ-ГП-37-М-Б*

3

95

± 15

±8

ГДП-102с ИМ-ГП-37-М-Б*

Газоанализаторы ДАХ-М модификации ДАХ-М-ХХ-СЬГО-Ю (диапазон измерений от 0 до 10 мг/м3)

1

Воздух сжатый кл. 1 ГОСТ 17433—80

2

СН2О-воздух

мг/м3

5

± 15

±8

ГДП-102с

4М-ГП-94-М-А2**

3

9,5

± 15

±8

ГД П-102 с

ИМ-ГП-94-М-А2*

Г азоанализаторы ДАХ-М модификации ДАХ-М-ХХ-С2Н4-2ОО (диапазон измерений от 0 до 200 мг/м3)

1

Воздух сжатый кл. 1 ГОСТ 17433—80

2

С2Н4-

воздух

объемная доля, % (мг/м3)

0,00859

(ЮО)

±5

± 1,5

10539-2014

3

0,01632

(190)

±5

± 1,2

10539-2014

Газоанализаторы ДАХ-М модификации ДАХ-М-ХХ-С2Н4О-18 (диапазон измерений от 0 до 18 мг/м3)

1

Воздух сжатый кл. 1 ГОСТ 17433—80

2

С2Н4О-

воздух

объемная доля, % (мг/м3)

0,000492

(9,0)

±5

± 10

10539-2014

3

0,000935

(17,1)

±5

± 10

10539-2014

Продолжение таблицы А.1

* ПГС, получаемые с генератора ГДП-102 (per. №17431-09) с использованием источников микропотока ИМ-ГП-37-М-Б (per. №68336-17)

** ПГС, получаемые с генератора ГДП-102 (per. №17431-09) с использованием источников микропотока ИМ-ГП-94-М-А2 (per. №68336-17)

Примечания:

  • 1 Допускается получение указанных ПГС на другом оборудовании при условии обеспечения характеристик не хуже указанных.

  • 2 X - значение содержания определяемого компонента, указанное в паспорте на ПГС.

  • 3 Изготовитель и поставщик ПГС и ИМ - ООО «Мониторинг», Россия, г. Санкт-Петербург

Приложение Б

(обязательное) Схемы проверки

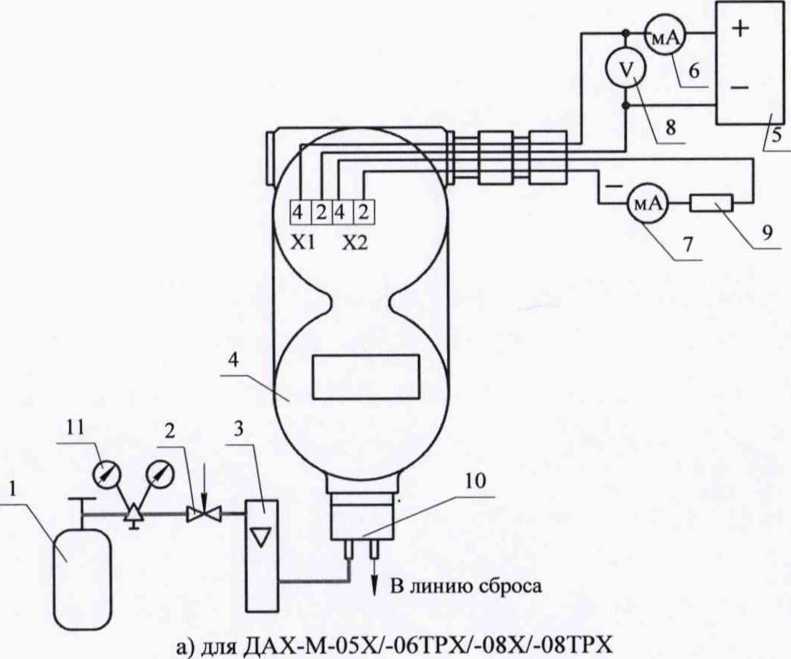

1 - баллон с ПГС;                     2 - вентиль точной регулировки;             3 - ротаметр;

  • 4 - газоанализатор;                    5 - источник питания постоянного тока;      6 - вольтметр В7-38 (в режиме миллиамперметра);

7 - прибор М2044;                    8 - вольтметр В7-38;                        9 - резистор 499 Ом;

10 - колпачок ИБЯЛ.753773.008-02;     11 - регулятор давления ИБЯЛ.418314.043

Примечание - Газовые соединения выполнить трубкой Ф-4Д 4,0x1,0. Для соединения трубки Ф-4Д с колпачком поверочным использовать отрезки трубки ПВХ 4x1,5 длиной не более 30 мм

Рисунок Б.1- Схема проверки газоанализаторов по ПГС в баллонах

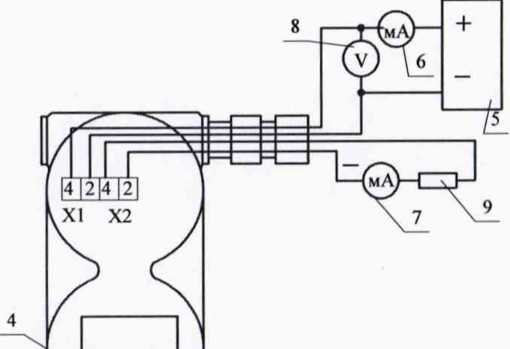

Продолжение приложения Б

В линию сброса

а) для ДАХ-М-05Х/-08Х/-06ТРХ/-08ТРХ

б) для ДАХ-М-01

1 - баллон с ПГС №1;

4 - газоанализатор;

7 - прибор М2044;

10 - колпачок ИБЯЛ.753773.008-02;

12 - тройник,

2 - вентиль точной регулировки;             3 - ротаметр;

  • 5 - источник питания постоянного тока;      6 - вольтметр В7-38 (в режиме миллиамперметра);

  • 8 - вольтметр В7-38;                       9 - резистор 499 Ом;

11 - генератор ГДП-102 в комплекте с источником микропотока;

13 - устройство регулировки расхода;        14 - редуктор баллонный

Примечание - Газовые соединения выполнить трубкой Ф-4Д 4,0x1,0. Для соединения трубки Ф-4Д с колпачком поверочным использовать огрезки трубки ПВХ 4x1,5 длиной не более 30 мм

Рисунок Б.2- Схема проверки газоанализаторов по ПГС, создаваемым при помощи генератора ГДП-102

Приложение В

(обязательное)

Метрологические характеристики газоанализаторов

Метрологические характеристики газоанализаторов приведены в таблице В.1.

Таблица В.1

Условное наименование модификации газоанализаторов

Определяемый компонент

Диапазон измерений, мг/м3

Участок диапазона измерений, в котором нормируется основная погрешность, мг/м3

Пределы допускаемой основной погрешности газоанализаторов, Ад, мг/м3

ДАХ-М-ХХ-СНзОН-100

СН3ОН

от 0 до 100

от 0 до 5 включ.

± 1,25

свыше 5 до 100 включ.

± (1,25 ± 0,25 (Свх - 5))

ДАХ-М-ХХ-СН2О-10

сн2о

от 0 до 10

от 0 до 0,5 включ.

±0,25

свыше 0,5 до 10,0 включ.

± (0,25 ±0,2(Свх- 0,5))

ДАХ-М-ХХ-С2Н4-200

с2н4

от 0 до 200

от 0 до 100 включ.

±25

свыше 100 до 200 включ.

± (25 ± 0,25 (Свх - 100))

ДАХ-М-ХХ-С2Н4О-18

С2Н4О

от 0 до 18

от 0 до 1 включ.

±0,25

свыше 1 до 18 включ.

±(0,25 ±0,25 (Свх - 1))

Свх - содержание определяемого компонента, мг/м3

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер документа

Подпись

Дата

измененных

замененных

новых

аннулиро ванных

16

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
