Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

4    *- а

у.хГЛ» ?

ВНИИМ

tf. ti т

И.о. Директора

ФГУП «ВНИИМ

енделеева»

УТВЕРЖДАЮ

.Н. Пронин

Е РЕДИРЕКТОРА

Е.П. К'р«2$>вмая 2018г. Доверенность №17 от03 октября 2017г.

Государственная система обеспечения единства измерений

Счетчики газа диафрагменные GALLUS

МЕТОДИКА ПОВЕРКИ

МП 2550-0312-2018

Руководитель отдела скорости и расхода воздушного и водного потоков ФГУП «ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2018

Настоящая методика поверки распространяется на счетчики газа диафрагменные GALLUS (далее - счетчики) предназначенные для измерений объема природного и других неагрессивных газов низкого давления, выпускаемые по технической документации фирмы «Itron Metering Solutions (Suzhou) Co., Ltd», Китай, и устанавливает методику их первичной и периодической поверки.

Допускается проведение первичной поверки при выпуске из производства до ввода в эксплуатацию на основании выборки.

Интервал между поверками - 10 лет.

1 Операции поверки

1.1 При проведении поверки выполняются операции в соответствии с таблицей 1.

Таблица 1

Наименование операции

Номер пункта документа при поверке

Внешний осмотр

6.1

Опробование

6.2

Определение относительной погрешности при измерении объема и объемного расхода газа

6.3

1.2. При отрицательных результатах одной из операций поверка прекращается.

2 Средства поверки и вспомогательное оборудование
  • 2.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:

  • - рабочий эталон 1 разряда по ГОСТ 8.618-2014 ГСП. Государственная поверочная схема для средств измерений объемного и массового расхода газа, с диапазоном измерений не менее чем у поверяемого счетчика, пределы допускаемой погрешности не более ± 0,5%;

  • - барометр цифровой БАММ-1, диапазон измерений от 800 до 1060 гПа, пределы допускаемой основной погрешности ± 0,20 кПа;

  • - гидрометр психрометрический ВИТ-2, диапазоны измерений: температура от плюс 16 до плюс 40 °C, цена деления 0,2 °C; влажность от 20 до 90 %;

  • 2.2 Средства поверки должны иметь действующие свидетельства о поверке.

Примечание: допускается применять другие эталонные СИ, обеспечивающие запас по погрешности 1:3.

Требования безопасности
  • 3.1 При проведении поверки соблюдают требования, определяемые: -межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016 РД 153-34.0-03.150-2000 (с изменениями 2003 г.);

- правилами технической эксплуатации электроустановок потребителей;

- требованиями безопасности при эксплуатации Установок и применяемых средств поверки, приведенными в эксплуатационной документации.

  • 3.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».

  • 3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.

4 Условия поверки и подготовка к ней

4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

  • - разность температур окружающего воздуха и поверочной среды, °C

  • - скорость изменения температуры окружающего воздуха и поверочной среды, °С/ч

от 15 до 25

от 30 до 80

от 84 до 106

не более ±1;

не более ±1.

  • 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - подготавливают к работе счетчик согласно РЭ;

  • - подготавливают эталонные СИ согласно эксплуатационной документации на них;

  • - обеспечивают соблюдение требований безопасности соответствующего раздела руководства по эксплуатации на поверочное оборудование;

  • - считывание значений погрешности производится с дисплея поверочной установки.

5 Подготовка к поверке
  • 5.1 Подготовка к первичной поверке при выпуске из производства до ввода в эксплуатацию.

  • 5.1.1 Поверяемый счетчик подготавливают к работе согласно руководству по эксплуатации.

  • 5.1.2 Перед проведением операций поверки выполняют следующие подготовительные работы:

  • 5.1.2.1 Для проведения первичной поверки определяют исходные данные и формируют выборку с учетом основных положений ГОСТ Р ИСО 2859-1-2007 ’’Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества".

Принимается приемлемый уровень качества AQL=2,5 (процент несоответствующих единиц продукции 2,5 %, вид несоответствия - превышение предела допускаемой погрешности). В качестве основного выбирается нормальный контроль уровня S-3. Объем выборки устанавливается в соответствии с Таблицей 2.

В зависимости от объема партии представленных на поверку приборов определяется объем выборки, а также приемочное число Ас и браковочное число Re:

Таблица 2.

Объем партии, N

Объем выборки,

п

Приемочное число Ас

Браковочное число Re

от 3 до 15 включ.

2

0

1

от 16 до 50 включ.

3

0

1

от 51 до 150 включ.

5

0

1

от 151 до 500 включ.

8

0

1

от 501 до 3200 включ.

13

1

2

от 3201 до 10000 включ.

20

1

2

В соответствии с ГОСТ 18321-73 "Статистический контроль качества. Методы случайного отбора выборок штучной продукции" формируют выборку из п приборов от объема N партии приборов, подлежащей выборочной поверке.

6 Проведение поверки
  • 6.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

  • - комплектность должна соответствовать РЭ на данную модификацию счетчика;

  • - счетчик не должен иметь механических повреждений и следов вскрытия.

  • 6.2 Опробование.

При опробовании счетчика устанавливается его работоспособность в соответствии с эксплуатационной документацией на него.

Задайте в измерительном участке поверочной установки несколько значений расхода.

Убедитесь, что значения объема по показаниям поверяемого счетчика увеличиваются при прохождении поверочной среды через счетчик.

  • 6.3 Определение относительной погрешности при измерении объема и объемного расхода газа.

В соответствии с Руководством по эксплуатации эталонной установки, задают 3 значения расхода, равномерно распределенных между Qmjn и Qmax (соответствует верхнему и нижнему пределам диапазона измерений).

Значение относительной погрешности измерений объема газа определяют по формуле

= ^-М00-Д,%                   (1)

где Vc и Уэ - значения объема газа по показаниям поверяемого счетчика и поверочной установки, соответственно, м3,

А - поправка, определяемая разницей давления в поверяемом счетчике и в поверочной установке, %

А = ^100                      (2)

где Ар - разность значений абсолютных давлений в поверочной установке и поверяемом счетчике, Па; Ар принимают со знаком минус, если давление в поверяемом счетчике больше давления в эталонной поверочной установке;

р - абсолютное давление в поверяемом счетчике, Па.

Объем газа, прошедший через испытываемый счетчик, считывается с табло счетчика, или (при наличии у счетчика частотно-импульсного выхода) рассчитывается по формуле 3.

=                                          (3)

где Кс - коэффициент преобразования импульсного выхода, м3/имп;

N- число импульсов, имп.

Результаты поверки считают положительными, если полученные значения относительной погрешности при измерении объема жидкости в каждой поверочной точке не превышают следующих значений:

Пределы допускаемой относительной погрешности, %:

в диапазоне £>min < Q < 0,1 £>nOm;

±3

в диапазоне 0,1 £>nom < Q < £>max

±1,5

Все результаты поверочных операций заносятся в протокол, оформленный по форме, рекомендованной в приложении А.

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляются протоколом по форме в соответствии с приложением 1 (первичная поверка с выборочным контролем) или приложением 2 (первичная поверка с индивидуальным контролем и периодическая поверка).

  • 7.2 Анализ результатов поверки.

  • 7.2.1 Анализ результатов при первичной поверке.

  • 7.2.1.1  Если число несоответствующих единиц в выборке менее или равно приемочному числу Ас, результат поверки считают положительным и всю партию признают годной.

  • 7.2.1.2 Если число несоответствующих единиц равно или превышает браковочное число Re, партию счетчиков признают негодной с позиций выборочного контроля и подвергают сплошной поверке.

  • 7.2.1.3 Положительные результаты поверки счетчика оформляют записью в паспорте, заверенной поверителем и удостоверенной знаком поверки, или выдают свидетельство о поверке установленного образца. Знак поверки также наносится на узел регулировки (см. п.8.3).

12.1.4 При отрицательных результатах поверки счетчик бракуют с выдачей извещения о непригодности.

  • 7.2.2 Анализ результатов при периодической поверке.

  • 7.2.2.1 Положительные результаты поверки счетчика оформляют записью в паспорте, заверенной поверителем и удостоверенной оттиском клейма, или выдают свидетельство о поверке установленного образца.

  • 7.2.2.2 При отрицательных результатах поверки счетчик бракуют с выдачей извещения о непригодности.

  • 7.3 Знак поверки наносится на Свидетельство о поверке или в паспорт счетчика и на винты крепления отсчетного устройства (рисунок 1) в случае, если заводские пломбы были вскрыты в целях ремонта или настройки счетчика.

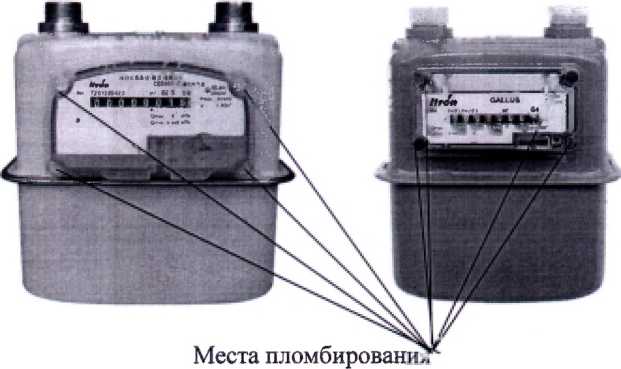

Рисунок 1- вид счетчиков газа диафрагменных GALLUS и мест пломбирования

Приложение 1

Протокол первичной поверки при проведении выборочной поверки (рекомендованная форма)

ПРОТОКОЛ ПЕРВИЧНОЙ ПОВЕРКИ счетчиков газа диафрагменных GALLUS с выборочным контролем

МП 2550-0312-2018

Типоразмер __________

Размер партии:_____шт.

Объем выборки____шт.

Принадлежат________

Средства поверки:__________________________

Условия проведения поверки:

Температура окружающего воздуха, °C =   _____________

Атмосферное давление, кПа = ____________

Относительная влажность, % =   ____________

7Л Внешний осмотр

N2 п/п

Заводской номер

Заключение

1

годен / не годен

2

годен / не годен

3

годен! не годен

7.2 Опробование

N2 п/п

Заводской номер

Заключение

1

годен! не годен

2

годен / не годен

3

годен / не годен

Определение относительной погрешности счетчика при измерении объема

Заводской номер

Расход м3

Ус м3

У. м3

Зу.%

Допуск, %

Заключение

годен / не

годен

годен / не

годен

годен / не

годен

Обобщение данных по выборочной поверке:

По результатам поверки число дефектных единиц в выборке составило_____шт., что

не превышает приемочное число Ас либо равно либо превышает браковочное число Re.

(выбрать нужное).

Заключение по результатам поверки партии:

(Если число дефектных единиц в выборке менъше/равно приемочному числу):

По результатам выборочного контроля партия счетчиков в количестве ____ шт. признана

годной.

(Если число дефектных единиц в выборке болыие/равно браковочному числу):

Все счетчики из данной партии подлежат индивидуальной поверке в соответствии с требованиями Раздела 7 методики поверки.

Дата поверки "____" ___________________20___г.

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)

Приложение 2

ПРОТОКОЛ ПЕРВИЧНОЙ / ПЕРИОДИЧЕСКОЙ ПОВЕРКИ (выбрать нужное) счетчиков газа диафрагменных GALLUS

МП 2550-0312-2018

Типоразмер _________

Заводской номер________________

Принадлежит________

Средства поверки:__________________________

Условия проведения поверки:

Температура окружающего воздуха, °C =   _____________

Атмосферное давление, кПа = _____________

Относительная влажность, % =  _____________

7.1 Внешний осмотр

Соответствует

(лишнее зачеркнуть)

Не соответствует

7.2 Опробование

Соответствует

(лишнее зачеркнуть)

Не соответствует

7.4 Определение относительной погрешности счетчика при измерении объема

V. м3

м3

Зу , %

Допуск, %

Заключение

годен / не годен

По результатам поверки счетчик газа диафрагменный GALLUS

признан годным_________не годным

(лишнее зачеркнуть)

Дата поверки "____" ___________________20___г.

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)
