Методика поверки «КОМПЛЕКСЫ ИНФОРМАЦИОННО-ВЫЧИСЛИТЕЛЬНЫЕ «ИКМ-ПИРАМИДА»» (ВЛСТ 230.00.000 И1)

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

КОМПЛЕКСЫ ИНФОРМАЦИОННО-ВЫЧИСЛИТЕЛЬНЫЕ «ИКМ-ПИР АМИДА» МЕТОДИКА ПОВЕРКИ ВЛСТ 230.00.000 И1

2010 г.

Настоящая методика распространяется на комплексы информационно-вычислительные «ИКМ-Пирамида» ТУ 4222-075-3328437830-10 (в дальнейшем - ИВК «ИКМ-Пирамида»), и устанавливает методику их первичной и периодической поверок.

Межповерочный интервал - 6 лет.

Измерительные каналы коммерческого учета подлежат поверке, измерительные каналы технического учета подлежат калибровке.

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Внимание.

• 1) Поверка не производится после расконсервации, если время хранения ИВК «ИКМ-Пирамида» не превысило межповерочный интервал.

• 2) При вводе в эксплуатацию, если к ИВК «ИКМ-Пирамида» счетчики не подключены, то пункты 5.4., 5.5. не выполняются.

• 2.1. К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

• 2.2. При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих технических описаниях и инструкциях по эксплуатации применяемых приборов.

• 2.3. При проведении работ должны выполняться «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001 (РД 153-34.0-03.150-00).

• 3.1. При проведении поверки должно применяться следующее оборудование:

основное оборудование:

• 1) устройство синхронизации времени УСВ-1 или УСВ -2;

• 2) монитор, клавиатура и манипулятор типа «мышь» для подключения к Пром. PC; вспомогательное оборудование:

• 1) термометр лабораторный (0.. .25 °C, цена деления 1 °C);

• 2) вольтметр (для измерения напряжения переменного тока 0.. .300 В, класс точности 1.0).

• 3.2. Допускается применение других средств измерений и контроля с аналогичными или лучшими метрологическими характеристиками.

• 3.3. Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 4.1. К проведению поверки допускаются лица, аттестованные в качестве поверителей в установленном порядке.

  • 4.2. При проведении поверки должны соблюдаться следующие условия, если это не оговорено особо:

• 1) температура окружающей среды: 20 ± 5 °C;

• 2) относительная влажность воздуха: до 80%;

• 3) напряжение питающей сети: 187...242 В; частота: 50±1Гц;

• 4)  атмосферное давление: 86... 106,7 кПа.

Допускается проводить поверку в рабочих условиях эксплуатации ИВК «ИКМ-Пирамида», если при этом соблюдаются условия применения средств поверки.

• 4.3. Перед проведением поверки необходимо изучить следующие документы:

• 1) руководство по эксплуатации на ИВК «ИКМ-Пирамида» ВЛСТ 230.00.000 РЭ;

• 2) руководство пользователя на ИВК «ИКМ-Пирамида» ВЛСТ 230.00.000 РП;

• 3) руководство пользователя на ПО «Пирамида 2000» ВЛСТ 150.00.000 РП;

• 4) эксплуатационную документацию технических средств, используемых при проведении поверки.

• 5.1. Внешний осмотр.

При проведении внешнего осмотра должны быть выполнены следующие операции:

• 5.1.1. Проверка комплектности ИВК «ИКМ-Пирамида» на соответствие формуляру.

• 5.1.2. Проверка маркировки, чёткости нанесения обозначений на корпусах оборудования ИВК «ИКМ-Пирамида» и отсутствия механических повреждений.

• 5.1.3. Проверка надежности заземления оборудования ИВК «ИКМ-Пирамида» и других технических средств.

• 5.1.4. Проверка отсутствия обрывов и нарушения изоляции кабелей и проводников, влияющих на функционирование ИВК «ИКМ-Пирамида».

• 5.1.5. Проверка сохранности пломб и клейм на ИВК «ИКМ-Пирамида».

• 5.1.6. Проверка целостности пломб на электросчётчиках и клеммниках линий связи между счётчиками и ИВК «ИКМ-Пирамида» (если счетчики подключены к ИВК «ИКМ-Пирамида»).

• 5.1.7. Проверка целостности кабелей (линий связи) между счётчиками и ИВК «ИКМ-Пирамида» (если счетчики подключены к ИВК «ИКМ-Пирамида»).

Примечание.

Операции п. 5.1.5. - 5.1.7. выполняются при проведении периодической поверки во время эксплуатации ИВК «ИКМ-Пирамида».

• 5.2. Опробование.

  • 5.2.1. При опробовании ИВК «ИКМ-Пирамида» должны производиться:

• 1) проверка установления ИВК «ИКМ-Пирамида» в рабочий режим (самотестирование);

• 2) проверка исправности работы кнопок клавиатуры.

• 5.2.2. Проверка установления ИВК «ИКМ-Пирамида» в рабочий режим (самотестирование).

Проверку произвести следующим образом:

• 1)  собрать схему проверки, согласно Приложению 1;

• 2) включить и установить на У СВ режим индикации текущего значения времени;

• 3) включить тумблер на источнике бесперебойного питания ИВК «ИКМ-Пирамида»;

• 4) нажать кнопку включения питания Пром. PC;

• 5) засечь время на индикаторе УСВ;

• 6) дождаться загрузки операционной системы и появления окна «Администратор программ ИКМ»;

• 7) сравнить текущее время на индикаторе УСВ с предыдущим (пп. 4);

• 8) результаты проверки считаются удовлетворительными, если разница во времени не превышает 5 минут.

• 5.2.3. Проверку исправности работы кнопок клавиатуры произвести по окончании самотестирования согласно руководству пользователя на ИВК «ИКМ-Пирамида» ВЛСТ 230.00.000 РП.

• 5.3. Определение предела допускаемой абсолютной основной погрешности при измерении текущего времени ИВК «ИКМ-Пирамида».

Порядок проведения поверки:

• 5.3.1. Собрать схему поверки, согласно Приложению 1.

• 5.3.2. Подсоединить интерфейсный кабель DB9F-DB9F к разъему RS-232 устройства синхронизации времени (УСВ) и к свободному СОМ разъему Пром. PC ИВК «ИКМ-Пирамида».

• 5.3.3. Проверить факт синхронизации УСВ от источника точного времени (на ЖКИ УСВ в режиме индикации текущего значения времени не должен отображаться флаг отсутствия синхронизации по сигналам проверки времени).

• 5.3.4. Для поверки ИВК «ИКМ-Пирамида» в комплекте с УСВ поставляется программное обеспечение, которое состоит из программы «Программный модуль УСВ». Для установки данного программного обеспечения следует открыть файл «USVSetup.exe», указать место будущего расположения установленной программы (по умолчанию: «C:\Program Files\S&T\USV») и следовать дальнейшим инструкциям. На последнем шаге установки убрать флаг в поле «Запуск при старте».

• 5.3.5. Запустить программу «Программный модуль УСВ» путем открытия соответствующего ярлыка на Рабочем столе операционной системы Windows или из директории, куда она была установлена (по умолчанию: «C:\Program Files\ST\USV»). В открывшемся окне выбрать пункт «Доступ к УСВ». В поле «Пароль» ввести пароль для обращения к УСВ (по умолчанию: 001234). В поле «Порт» выбрать СОМ порт к которому подключено УСВ.

• 5.3.6. Выбрать пункт «Синхронизация». Убрать флаг в поле «Анализ расхождений».

• 5.3.7. В меню «Действия» выбрать пункт «Применить параметры».

• 5.3.8. В меню «Действия» выбрать пункт «Синхронизировать время с УСВ» и дождаться сообщения об успешной синхронизации времени Пром. PC ИВК «ИКМ-Пирамида» с УСВ.

• 5.3.9. Закрыть программу «Программный модуль УСВ».

.5.3.10. Отсоединить интерфейсный кабель DB9F-DB9F от разъема RS-232 устройства синхронизации времени и от СОМ разъема Пром. PC ИВК «ИКМ-Пирамида».

• 5.3.11. По истечении 24 часов присоединить интерфейсный кабель DB9F-DB9F к разъему RS-232 устройства синхронизации времени и к СОМ разъему Пром. PC ИВК «ИКМ-Пирамида». Открыть программу «Программный модуль УСВ» с Рабочего стола или из директории, куда она была установлена (по умолчанию: «C:\Program Files\ST\USV»).

• 5.3.12. В меню «Действия» выбрать пункт «Прочитать время с УСВ». На экран будет выведено сообщение содержащее информацию о расхождении времени между Пром. PC ИВК «ИКМ-Пирамида» и УСВ, которое не должно превышать 3 с (3000 мс). В таком случае результат поверки следует считать удовлетворительным. В ином случае результат поверки считать удовлетворительным нельзя.

• 5.4. Определение относительной погрешности при измерении энергии за сутки по измерительным каналам ИВК «ИКМ-Пирамида», подключенным к цифровым выходам счетчиков.

  • 5.4.1. Во время проведения поверки должны выполняться следующие условия:

• 1) должны быть выполнены пункты 5.1 - 5.2 настоящей методики;

• 2) в течение суток не должно быть пропаданий питания ИВК «ИКМ-Пирамида»;

• 3) не должно быть повреждений линий связи от счётчиков до ИВК «ИКМ-Пирамида».

• 5.4.2. Для определении относительной погрешности при измерении энергии за сутки по измерительным каналам ИВК «ИКМ-Пирамида», подключенным к цифровым выходам счетчиков, с помощью конфигурационной программы, прилагаемой к счетчикам, необходимо снять соответствующие приращения (значения) энергии в счетчиках. При этом следует учитывать, что счетчик может быть настроен различным образом, и передавать значение энергии в ИВК «ИКМ-Пирамида» либо с учетом конкретных коэффициентов трансформации трансформатора тока и трансформатора напряжения (ТТсч i = TH,, ТНсч i = TH i), либо без их учета (ТТсч i = 1, ТНсч i = 1). Поэтому необходимо считать значения коэффициентов трансформации с шильдика счетчика или из паспорта протокола присоединения и внести коэффициенты ТТ j и TH i в соответствующие ячейки таблицы 2.

• 5.4.3. Если в настройках счетчика ТТсч i = 1, ТНсч i = 1, то значение приращения энергии за сутки для данного канала учета рассчитываются следующим образом:

E_C4i= W_C4i ТТ, THj                          (5.1)

Wch i - приращения энергии за сутки для данного канала учета (показание счетчика) без учета коэффициентов трансформации;

ТТ i - коэффициент трансформации трансформатора тока, взятый с шильдика счетчика или из паспорта протокола присоединения для данного канала учета;

TH i - коэффициент трансформации трансформатора напряжения, взятый с шильдика счетчика или из паспорта протокола присоединения для данного канала учета.

В случае если счетчик не выдает значения приращений энергии за сутки, то рассчитать соответствующие приращения энергии можно из графика 30-минутных мощностей следующим образом:

1 ⁴⁸

(5-2)

Р_п - значение 30-минутных мощностей в счётчике для данного канала учета (в сутках 48 интервалов времени по 30 минут).

• 5.4.4. Если в настройках счетчика учитываются коэффициенты трансформации трансформатора тока и трансформатора напряжения (ТТсч i = TH i, ТНсч i ⁼ TH j), то с помощью конфигурационной программы счетчика необходимо получить соответствующие значение приращения энергии за сутки для данного канала учета Есч i и внести в соответствующие ячейки таблицы 2.

В случае если счетчик не выдает значения приращений энергии за сутки, то рассчитать соответствующие приращения энергии можно из графика 30-минутных мощностей следующим образом:

(53)

• 5.4.5. Считать энергию за предыдущие сутки по каждому каналу учета ИВК «ИКМ-Пирамида» Ек i с помощью программы «Оперативный сбор» (меню «Энергия», подменю «Энергия за предыдущие сутки») и занести в таблицу 2.

Считывание информации с ИВК «ИКМ-Пирамида» можно производить с удаленной ЭВМ, например, с АРМ диспетчера.

• 5.4.6. Определить относительную погрешность при измерении энергии за сутки:



(5-4)

Есч i - показания энергии за сутки в счётчике для данного канала учета с учетом коэффициентов трансформации по току и напряжению;

Ек i - показания энергии за сутки в ИВК «ИКМ-Пирамида» для данного канала учета.

Таблица 2 - Данные для расчета погрешности измерения энергии за сутки.

• 5.4.7. Результаты поверки считаются удовлетворительными, если относительная погрешность Dj при измерении энергии за сутки по измерительным каналам ИВК «ИКМ-Пирамида» не превышает: ±0,1%.

• 5.5. Определение относительной погрешности при измерении 30-минутной мощности по измерительным каналам ИВК «ИКМ-Пирамида», подключенным к цифровым выходам счетчиков.

  • 5.5.1. Во время проведения поверки должны выполняться следующие условия:

• 1) должны быть выполнены пункты 5.1 - 5.2 настоящей методики;

• 2) в течение контрольного времени не должно быть пропаданий питания ИВК «ИКМ-Пирамида»;

• 3)  не должно быть повреждений линий связи счётчиков.

• 5.5.2. Выбрать интервал времени, за который необходимо получить значение 30-минутной мощности.

• 5.5.3. Для определении относительной погрешности при измерении 30-минутной мощности по измерительным каналам ИВК «ИКМ-Пирамида», подключенным к цифровым выходам счетчиков, с помощью конфигурационной программы, прилагаемой к счетчикам, необходимо снять соответствующие 30-минутные мощности (значения) в счетчиках. При этом следует учитывать, что счетчик может быть настроен различным образом, и передавать значение 30-минутной мощности в ИВК «ИКМ-Пирамида» либо с учетом конкретных коэффициентов трансформации трансформатора тока и трансформатора напряжения (ТТсч i= TH i, ТНсч i⁼ TH 0, либо без их учета (ТТсч i⁼ 1, ТНсч i ~ 1)- Поэтому необходимо считать значения коэффициентов трансформации с шильдика счетчика или из паспорта протокола присоединения и внести коэффициенты ТТ i и TH ; в соответствующие ячейки таблицы 3.

• 5.5.4. Если в настройках счетчика ТТсч i = 1, ТНсч i ⁼ 1, то значение 30-минутной мощности для данного канала учета рассчитываются следующим образом:

Pc4i= VcHiTTi-THi                          (5.5)

Vcm i - 30-минутная мощность для данного канала учета (показание счетчика) без учета коэффициентов трансформации;

ТТ i - коэффициент трансформации трансформатора тока, взятый с шильдика счетчика или из паспорта протокола присоединения для данного канала учета;

TH i - коэффициент трансформации трансформатора напряжения, взятый с шильдика счетчика или из паспорта протокола присоединения для данного канала учета.

• 5.5.5. Если в настройках счетчика учитываются коэффициенты трансформации трансформатора тока и трансформатора напряжения (ТТсч i = TH j, ТНсч i = TH j), то с помощью конфигурационной программы счетчика необходимо получить соответствующее значение 30-минутной мощности для данного канала учета Рсч i и внести в соответствующие ячейки таблицы 3.

• 5.5.6. Считать значение 30-минутной мощности по каждому каналу учета ИВК «ИКМ-Пирамида» Рк i с помощью программы «Оперативный сбор» (меню «Мощность», подменю «График 30-ти минутной мощности»).

Считывание информации с ИВК «ИКМ-Пирамида» можно производить с удаленной ЭВМ, например, с АРМ диспетчера.

• 5.5.7. Определить относительную погрешность при измерении 30-минутной мощности:

D, ₌ .5ciZ^Pc4i _х!₀₀о_/о                                        (₅,₆)

^PC4i

Рсч i - значение 30-минутной мощности в счётчике для данного канала учета с учетом коэффициентов трансформации по току и напряжению;

Рк i - значение 30-минутной мощности в ИВК «ИКМ-Пирамида» для данного канала учета.

Таблица 3 - Данные для расчета погрешности измерения энергии за сутки.

• 5.5.8. Результаты поверки считаются удовлетворительными, если относительная погрешность Dj при измерении 30-минутной мощности по измерительным каналам ИВК «ИКМ-Пирамида» не превышает: ± 0,2%.

• 6.1. Положительные результаты поверки должны оформляться путем:

• 1) внесения записи в формуляр ИВК «ИКМ-Пирамида» ВЛСТ 230.00.000 ФО, заверенной подписью поверителя с нанесением поверительного клейма;

• 2) опломбирования поверенного ИВК «ИКМ-Пирамида» с нанесением клейма.

• 6.2. В случае отрицательных результатов первичной поверки ИВК «ИКМ-Пирамида» возвращается в производство на доработку, после чего подлежит повторной поверке.

• 6.3. При отрицательных результатах периодической поверки ИВК «ИКМ-Пирамида» к применению не допускается, в его формуляре производится запись о непригодности к эксплуатации (или выписывается «Извещение о непригодности» согласно Правил ПР 50.2.006-94 «Поверка средств измерений. Организация и порядок проведения»), а клеймо предыдущей поверки гасится.

ИВК "ИКМ-Пирамида”

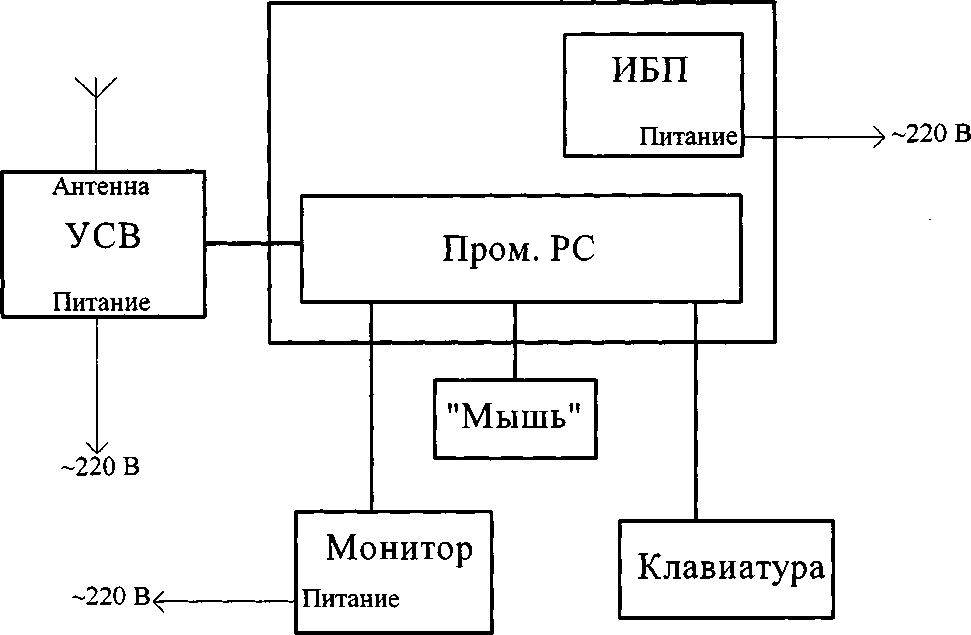

Рисунок 1 - Функциональная схема поверки ИВК «ИКМ-Пирамида».

Примечание. Клавиатура поставляется в комплекте с Пром. PC.

ВЛСТ230.00.000 И1
