Анализаторы концентрации паров этанола в выдыхаемом воздухе Динго Е-200, Динго Е-200(В)

МЕТОДИКА ПОВЕРКИ

МП-242-2327-2019

Заместитель руководителя научно-исследовательского отдела государственных эталонов в области

фг

ФГУП «В

мичрских измерений

А.В. Колобова

.И. Менделеева»

Ведущий инженер

ФГУП «ВНИИМ им Д.И. Менделеева»

_____/__________О.В. Фатина

Санкт-Петербург

2019

Настоящая методика поверки распространяется на анализаторы концентрации паров этанола в выдыхаемом воздухе Динго Е-200, Динго Е-200(В) (далее - анализаторы), предназначенные для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

Примечания:

  • 1) При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

  • 2) Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

  • 3) Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке до ввода в эксплуатацию

первичной поверке после ремонта1’ и периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

  • - проверка общего функционирования

  • - подтверждение соответствия программного обеспечения

  • - проверка функционирования автоматического режима отбора пробы

  • - корректировка показаний2)

6.2

6.2.1

6.2.2

  • 6.2.3

  • 6.2.4

да

да

да

да

да

да

да

да

3 Определение метрологических характеристик

  • - определение погрешности при температуре окружающего воздуха (20±5) °C

  • - определение погрешности при температуре окружающего воздуха, соответствующей условиям эксплуатации

6.3

  • 6.3.1

  • 6.3.2

нет

да

да нет

” В случае, если выполнялась замена датчика температуры, установленного на плате с электрохимическим датчиком, или проводилась регулировка коэффициентов термокомпенсации, при первичной поверке после ремонта выполняют операции поверки, указанные в столбце «Проведение операции при первичной поверке до ввода в эксплуатацию».

2) Указанные операции поверки выполняются в меню администратора, для входа в которое требуется ввести PIN-код анализатора. Информация о PIN-коде анализатора предоставляется официальным представителем изготовителя анализаторов в России ООО «СИМС-2» (адрес: 125430, г. Москва, ул. Митинская, д. 16, эт. 10, пом. 1012Б, ком. с 15 по 18, телефон/факс: (495) 792-31-90, 510-66-51) по отдельному запросу организациям, аккредитованным на проведение поверки.

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

6

Средства измерений* температуры, относительной влажности воздуха и абсолютного давления, например, прибор комбинированный Testo 622, регистрационный номер 53505-13, обеспечивающий MX:

  • - диапазон измерений температуры от +10 °C до +30 °C, пределы допускаемой абсолютной погрешности ±0,5 °C;

  • - диапазон измерений относительной влажности от 30 % до 80 %, пределы допускаемой абсолютной погрешности ±3 %;

  • - диапазон измерений абсолютного давления от 80 до 110 кПа, пределы допускаемой абсолютной погрешности ±0,5 кПа.

а) Рабочие эталоны1* 1 или 2 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной приказом Госстандарта от 14.12.2018 г. № 2664 - генераторы* газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006 (MX приведены в таблице Б.1 приложения Б). Например, генератор газовых смесей паров этанола в воздухе ALCOSIM, регистрационный номер 54037-13. Пределы допускаемой относительной погрешности ±5 %.

или

б) Рабочие эталоны1* 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной приказом Госстандарта от 14.12.2018 г. № 2664 - стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013 (далее - ГС в баллонах под давлением). Границы относительной погрешности при Р=0,95 ±(2-4) %.

Вода дистиллированная по ГОСТ 6709-72.

Поверочный нулевой газ воздух2) марки Б по ТУ 6-21-5-82 или азот газообразный особой чистоты 1 или 2 сорта по ГОСТ 9293-74 в баллоне под давлением.

Ротаметр РМ-0,63 ГУЗ (или РМ-1 ГУЗ) по ГОСТ 13045-81.

Верхний предел измерений объемного расхода 0,63 мЗ/ч (1,0 мЗ/ч); пределы допускаемой относительной погрешности ±2,5 % от верхнего предела измерений.

Вентиль точной регулировки ВТР-1 или BTP-1-MI60. Диапазон рабочего давления от 0 до 150 кгс/см2, диаметр условного прохода 3 мм.

Трубка из поливинилхлорида, 6х 1,5 мм.

6.3.2

Камера климатическая3* любого типа, например ТХВ-150.

Точность поддержания температуры ±2 °C. Диапазон поддержания температуры в камере должен обеспечивать воспроизведение значений температур от +10 °C до +40 °C, а габаритные объемы внутреннего объема камеры - размещение поверяемого анализатора.

’* Отношение погрешности рабочего эталона к пределу допускаемой погрешности поверяемого анализатора должно быть не более 1:2.

  • 2) При проведении поверки в помещении с приточно-вытяжной вентиляцией согласно 3.1 настоящей методики допускается вместо воздуха или азота в баллоне под давлением применять сжатый воздух по ГОСТ 17433-80.

  • 3) Камеру климатическую применяют для поверки анализаторов, если при определении метрологических характеристик выполняется операция по 6.3.2 настоящей методики.

  • 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

  • 2.3 Все средства поверки, отмеченные знаком «*», должны иметь действующие свидетельства о поверке, газовые смеси (далее - ГС) в баллонах под давлением и стандартные образцы состава водных растворов этанола - действующие паспорта, камера климатическая - действующий аттестат.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, обеспечивающей кратность воздухообмена не менее 4 в 1 час.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны (помимо этанола) должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 Если при проведении поверки применяют ГС в баллонах под давлением, должны быть соблюдены федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

  • 3.4 Поверку анализаторов осуществляют лица, ознакомленные с приказом Госстандарта от 14.12.2018 г. № 2664, настоящей методикой поверки и руководством по эксплуатации (далее - РЭ) анализаторов, допущенные к выполнению поверки и прошедшие инструктаж по технике безопасности в установленном порядке.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха, °C

    от +15 до +25; от 30 до 80;

    от 84 до 106; не более 0,010.

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

  • - массовая концентрация этанола в окружающем воздухе1), мг/л

Примечание - Если в РЭ генераторов газовых смесей паров этанола в воздухе, применяемых при поверке, условия эксплуатации установлены в более узком диапазоне, при поверке должны выполняться требования к условиям эксплуатации, приведенным в РЭ генераторов.

  • 4.2 При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе (далее - генераторов) соблюдают следующие условия применения стандартных образцов состава водных растворов этанола:

  • - бутыль с раствором вскрывают непосредственно перед использованием;

  • - раствор используют для однократной заливки в генератор;

  • - раствор подлежит замене при превышении максимального количества генерируемых проб газовой смеси (далее - ГС) без замены водного раствора этанола, указанного в РЭ генератора, или при превышении максимального времени нахождения раствора в генераторе, указанного в паспорте стандартного образца;

  • - после использования раствор хранению и повторному использованию не подлежит.

  • 4.3 При выполнении операций поверки по 6.2.3 и 6.3 настоящей методики не допускается поочередно подавать на поверяемый анализатор ГС от генераторов газовых смесей паров этанола в воздухе и ГС из баллонов под давлением (таблица 2).

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Подготавливают анализатор к работе в соответствии с требованиями РЭ.

Проверяют и при необходимости корректируют текущую дату и время, установленные в анализаторе, согласно РЭ.

  • 5.2 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

  • 5.3 Проверяют наличие паспортов и сроков годности ГС в баллонах под давлением и стандартных образцов состава водных растворов этанола. Проверяют наличие и целостность защитных этикеток на бутылях со стандартными образцами состава водных растворов этанола.

  • 5.4 Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч. Перед проведением поверки не допускается подавать на поверяемый анализатор пробы выдыхаемого воздуха или другие газовые смеси в течение не менее 1 ч.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

  • - комплектность анализатора соответствует требованиям РЭ (при первичной поверке до ввода в эксплуатацию);

  • - отсутствуют внешние повреждения, влияющие на работоспособность и безопасность;

  • - органы управления, разъемы, штуцера, соединительные провода и кабели исправны;

  • - надписи и маркировка на корпусе анализатора четкие, соответствующие РЭ;

  • - в анализаторе установлены точные дата и время.

Результаты внешнего осмотра считают положительными, если анализатор соответствует перечисленным требованиям.

  • 6.2 Опробование

6.2.1 Проверка общего функционирования
  • 6.2.1.1 Проверку общего функционирования анализатора проводят путем включения согласно РЭ, при этом анализатор выполняет автоматическую диагностику работоспособности.

  • 6.2.1.2 Если в комплект анализатора входит принтер, то при первичной поверке до ввода в эксплуатацию проверяют функционирование принтера согласно РЭ и выполняют распечатку протокола измерения на бумажном носителе с целью оценки качества печати и проверки отображаемой информации.

Примечание - Распечатку протокола измерения с целью оценки качества печати и проверки отображаемой информации допускается выполнять после проведения измерений согласно 6.2.3.2 перечисление г).

  • 6.2.1.3 Результаты проверки общего функционирования анализатора считают положительными, если все тесты автоматической диагностики работоспособности анализатора завершены успешно согласно РЭ и, если выполнялась операция по 6.2.1.2, установлено следующее:

  • - принтер анализатора работоспособен, отпечатки знаков в протоколе измерения на бумажном носителе четкие, легкочитаемые;

  • - информация, отображаемая в протоколе измерения на бумажном носителе, соответствует РЭ анализаторов; заводской номер анализатора, дата и время измерения указаны правильно.

6.2.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводят визуально путем идентификации номера встроенного программного обеспечения:

  • - включают анализатор согласно РЭ и заходят в меню администратора путем нажатия и удержания в течение 3 секунд левой кнопки управления, вводят PIN-код (см. таблицу 1);

  • - заходят в раздел «Information», в подраздел «Device info.» и регистрируют установленную в анализаторе версию программного обеспечения, указанную в строке S/W (например, при записи в строке S/W: E-200Bver7.05, в анализаторе установлена версия программного обеспечения 7.05).

Результаты проверки соответствия программного обеспечения считают положительными, если на дисплей анализатора выводится номер версии программного обеспечения, соответствующий указанному в описании типа и РЭ анализаторов.

6.2.3 Проверка функционирования автоматического режима отбора пробы
  • 6.2.3.1  Проверку проводят путем последовательной подачи на анализатор воздуха (азота) из баллона под давлением с разным расходом и контроля срабатывания автоматического режима отбора пробы ГС. Подачу воздуха (азота) на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

Примечание - При выполнении операции поверки по 6.2.3 измерения на анализаторе выполняют в измерительном режиме с автоматическим режимом отбора пробы ГС.

  • 6.2.3.2 Проверку выполняют в следующей последовательности:

а) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают значение расхода 7 л/мин; отсоединяют ротаметр.

б) Включают анализатор согласно РЭ и после выхода анализатора в режим измерения подают на него воздух (азот) из баллона под давлением, при этом анализатор не должен выполнить автоматический отбор пробы ГС.

в) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход воздуха 11 л/мин; отсоединяют ротаметр:

г) Включают анализатор согласно РЭ и после выхода анализатора в режим измерения подают на него воздух (азот) из баллона под давлением, при этом анализатор должен выполнить автоматический отбор пробы ГС.

  • 6.2.3.3 Результаты проверки функционирования автоматического режима отбора пробы ГС считают положительными, если анализатор соответствует требованиям, указанным в 6.2.3.2 настоящей методики.

6.2.4 Корректировка показаний
  • 6.2.4.1 Перед выполнением корректировки показаний проводят три цикла измерений путем подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б) и регистрации показаний анализатора.

Измерения выполняют по 6.2.4.2 или 6.2.4.3 настоящей методики в зависимости от выбранного средства поверки.

  • 6.2.4.2 Выполнение измерений с помощью генераторов газовых смесей паров этанола в воздухе:

а) Собирают газовую систему согласно рисунку 1. Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина трубки выхода газовой смеси генератора: не более 5 см. Перед заливкой раствора в генератор проверяют отсутствие влаги и конденсата на внутренних поверхностях генератора, соединительных трубок и мундштуков, при наличии влаги или конденсата необходимо просушить все элементы генератора, соединительные трубки и мундштуки. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) В соответствии с РЭ генератора приготавливают ГС, используя соответствующий водный раствор этанола согласно таблице Б.1 приложения Б.

в) Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора Cf1, мг/л, по формуле

С^1 =0,38866-с",                                 (1)

где Ср - аттестованное значение массовой концентрации этанола в используемом стандартном образце состава водного раствора этанола, указанное в паспорте, мг/см3.

1 - баллон с воздухом; 2 - вентиль; 3 - ротаметр; 4 - генератор;

5 - мундштук из комплекта анализатора; 6 - анализатор

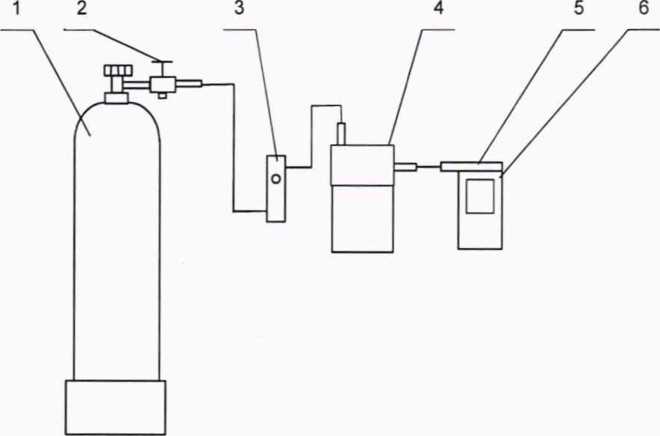

Рисунок 1 - Схема газовой системы для подачи на анализатор ГС от генератора газовых смесей паров этанола в воздухе ALCOSIM.

г) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

  • - включают анализатор согласно РЭ в измерительном режиме;

  • - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 10 л/мин;

  • - после появления на дисплее анализатора сообщения «ГОТОВ» подсоединяют анализатор к выходному штуцеру генератора и подают ГС с выхода генератора на анализатор;

  • - после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

  • - регистрируют показание анализатора С , мг/л;

  • - соблюдают интервал между циклами измерений: не менее 10 с.

д) При выполнении измерений с помощью генератора регистрируют количество генерируемых проб ГС без замены водного раствора этанола. При превышении максимального количества генерируемых проб ГС, указанного в РЭ генератора, выполняют замену стандартного образца состава водного раствора этанола.

  • 6.2.4.3 Выполнение измерений с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

1

2

3

4

1 - баллон с ГС; 2 - вентиль; 3 - мундштук из комплекта анализатора;

4 - анализатор; 5 - ротаметр

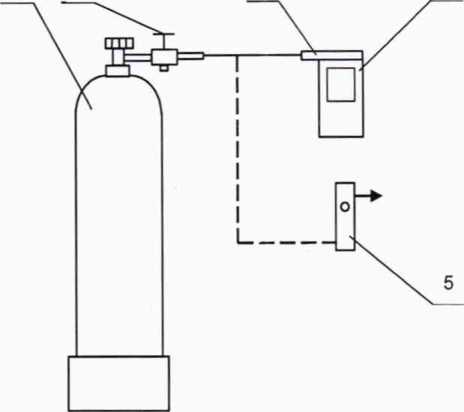

Рисунок 2 - Газовая система для подачи на анализатор ГС из баллона под давлением

б) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

  • - включают анализатор согласно РЭ в измерительном режиме;

  • - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС 10 л/мин;

  • - отсоединяют ротаметр;

  • - после появления на дисплее анализатора сообщения «ГОТОВ» подсоединяют анализатор и подают ГС из баллона под давлением на анализатор;

  • - после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

  • - регистрируют показание анализатора П^мг/л;

  • - рассчитывают измеренное значение массовой концентрации этанола в i-ой ГС Сн мг/л, (для всех ГС, кроме ГС № 1) по формуле

С,=П,^Кгс.                         (2)

где Ро - значение атмосферного давления, равное 101,3 кПа;

Р - измеренное значение атмосферного давления, кПа.

Кгс - коэффициент пересчета показаний, Кгс = 1,1.

  • 6.2.4.4 По результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно 6.2.4.2 или 6.2.4.3 настоящей методики, проверяют выполнение условия |С,-С«|< 0,070,                               (3)

где С, - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С? - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Если условие (3) выполнено, анализатор допускают к выполнению корректировки показаний согласно 6.2.4.5-6.2.4.7 настоящей методики и дальнейшей поверки.

Если условие (3) не выполнено, анализатор не допускают к выполнению корректировки показаний согласно 6.2.4.5 настоящей методики, дальнейшую поверку прекращают. В извещении о непригодности анализатора указывают причину непригодности: «Анализатор не соответствует требованиям 6.2 «Опробование» МГ1-242-2327-2019 «ГСИ. Анализаторы концентрации паров этанола в выдыхаемом воздухе Динго Е-200, Динго Е-200 (В). Методика поверки». Анализатор не допущен к выполнению корректировки показаний».

Операцию по корректировке показаний анализатора допускается не выполнять, если по результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно

  • 6.2.4.2 или 6.2.4.3 настоящей методики, выполнено условие

    030

(4)

  • 6.2.4.5 Корректировку показаний анализатора проводят по 6.2.4.6 или 6.2.4.7 в зависимости от выбранного средства поверки путем подачи на вход анализатора ГС№3 (таблица Б.1 приложения Б).

Примечание - При поверке анализаторов в рамках метрологической экспертизы, производимой по поручению органов суда, прокуратуры, арбитражного суда и федеральных органов исполнительной власти, операцию по корректировке показаний анализаторов выполнять запрещается.

  • 6.2.4.6 Корректировка показаний анализатора с помощью генераторов газовых смесей паров этанола в воздухе:

а) Выполняют операции согласно 6.2.4.2 перечисление а) - в).

б) Включают анализатор согласно РЭ и заходят в меню администратора путем нажатия и удержания в течение 3 секунд левой кнопки управления; вводят PIN-код (см. таблицу 1). Затем заходят в раздел «Calibration» и далее в подраздел «Calibration», в строке «Setpoint» вводят значение массовой концентрации этанола в ГС на выходе генератора С?, рассчитанное по формуле (1), в строке «Gas type» указывают тип газовой смеси «Wet gas» и выбирают строку «Next»;

в) Измерение проводят по схеме:

  • - находясь на строке «Next», нажимают кнопку «Вкл/выкл/подтверждение»;

  • - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 7 л/мин;

  • - после появления на дисплее анализатора сообщения «Ready!» подсоединяют анализатор к выходному штуцеру генератора и подают ГС на анализатор;

  • - после появления на дисплее анализатора сообщения «Analyzing wait» отсоединяют анализатор и закрывают вентиль на баллоне.

  • 6.2.4.7 Корректировка показаний анализатора с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) Включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 3 секунд левой кнопки управления; вводят PIN-код (см. таблицу 1). Затем заходят в раздел «Calibration» и далее в подраздел «Calibration», «в строке «Setpoint» вводят значение массовой концентрации этанола в ГС, рассчитанное по формуле (5), в строке «Gas type» указывают тип газовой смеси «Wet gas» и выбирают строку «Next»;

Р 1

СРД- —,                         (5)

'     • Ро Кгс

где С? - аттестованное значение массовой концентрации этанола в используемой ГС в баллоне по давлением, указанное в паспорте, мг/л.

в) Измерение проводят по схеме:

  • - находясь на строке «Next» нажимают кнопку «Вкл/выкл/подтверждение»;

  • - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС 7 л/мин;

  • - после появления на дисплее анализатора сообщения «Ready!» подсоединяют анализатор и подают ГС на анализатор;

  • - после появления на дисплее анализатора сообщения «Analyzing wait» отсоединяют анализатор и закрывают вентиль на баллоне.

  • 6.3 Определение метрологических характеристик

6.3.1 Определение погрешности при температуре окружающего воздуха (20+5) °C
  • 6.3.1.1 Определение погрешности проводят в пяти точках диапазона измерений (далее -точки поверки) путем поочередной подачи на вход анализаторов ГС и регистрации показаний анализаторов.

Основные метрологические характеристики анализаторов приведены в приложении А.

  • 6.3.1.2 ГС подают на вход анализатора в последовательности №№ 1—2—3—4—5-1 (таблица Б.1 приложения Б).

  • 6.3.1.3 В каждой точке поверки проводят по три цикла измерений путем подачи на вход анализатора i-ой ГС и регистрации показаний анализатора согласно 6.2.4.2 или 6.2.4.3 в зависимости от выбранного средства поверки.

Если при подаче на вход анализатора ГС № 1 в первом цикле измерений зарегистрированы нулевые показания, допускается для ГС № 1 второй и третий цикл измерений не выполнять.

Примечание - Если при выполнении 6.2.4 настоящей методики корректировка показаний анализатора не проводилась, то допускается ГС № 3 повторно не подавать. В этом случае при обработке результатов измерений согласно разделу 7 настоящей методики используют результаты измерений, полученные по каждому циклу измерений при подаче ГС № 3 по 6.2.4 настоящей методики.

6.3.2 Определение погрешности при температуре окружающего воздуха, соответствующей условиям эксплуатации
  • 6.3.2.1  Определение погрешности выполняют в два этапа:

  • - на первом этапе определяют погрешность при температуре окружающего воздуха (20+5) °C;

  • - на втором этапе определяют погрешность при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора.

  • 6.3.2.2 Определение погрешности при температуре окружающего воздуха (20+5)°C проводят согласно 6.3.1 настоящей методики.

  • 6.3.2.3 Определение погрешности при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора, проводят путем выдерживания анализатора в климатической камере и подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б).

Измерения выполняют в следующей последовательности:

а) помещают анализатор в климатическую камеру и устанавливают в камере температуру +38 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

б) проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.4.2 или 6.2.4.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут;

в) помещают анализатор в климатическую камеру и устанавливают в камере температуру +12 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

г) Проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.4.2 или 6.2.4.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС — не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут.

Примечание - При выходе климатической камеры на режим изменение температуры воздуха в рабочем объеме камеры должно быть не более 1 °C в минуту.

7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 7.1 По результатам измерений, полученным по 6.3.1 и 6.3.2 настоящей методики в каждой точке поверки по каждому циклу измерений, рассчитывают значение абсолютной или относительной погрешности анализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки.

Значение абсолютной погрешности анализатора мг/л, при подаче i-ой ГС рассчитывают по формуле

(6)

где С, - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С* - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Значение относительной погрешности анализатора 5,, %, при подаче i-ой ГС рассчитывают по формуле

(7)

  • 7.2 Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, указанных в описании типа и РЭ анализаторов (см. приложение А).

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1  При проведении поверки составляют протокол поверки анализатора по форме, приведенной в приложении В.

  • 8.2 При положительных результатах поверки анализатор признают пригодным к применению и выписывают на него свидетельство о поверке установленной формы согласно действующим нормативным правовым актам РФ и/или наносят знак поверки в паспорт (при первичной поверке до ввода в эксплуатацию). Форма оборотной стороны свидетельства о поверке анализаторов приведена в приложении Г.

Знак поверки наносится на свидетельство о поверке и/или в паспорт (при первичной поверке до ввода в эксплуатацию).

  • 8.3 При отрицательных результатах поверки анализатор признают непригодным к применению и выдают извещение о непригодности установленной формы согласно действующим нормативным правовым актам РФ с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(обязательное)

Основные метрологические характеристики анализаторов

Таблица А.1 - Метрологические характеристики

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаемой погрешности

абсолютной

относительной

от 0,000 до 0,500 включ.

±0,050 мг/л

св. 0,500 до 1,500

-

±10%

Примечания:

  • 1) В анализаторах программным способом установлен минимальный интервал показаний,

которые выводятся на дисплей анализатора и бумажный носитель в виде нулевых показаний:                                                               от 0,000 до 0,030 мг/л.

  • 2) При проверке показаний анализаторов с использованием газовых смесей состава эта-нол/азот в баллонах под давлением используют коэффициент пересчета показаний

Кк , равный 1,1.

ПРИЛОЖЕНИЕ Б

(обязательное)

Метрологические характеристики газовых смесей, используемых при поверке анализаторов

Таблица Б.1  - Метрологические характеристики газовых смесей, используемых при по-

верке анализаторов

Номер ГС

Номинальное значение массовой концентрации этанола в ГС, подаваемых на анализатор, пределы допускаемого отклонения, мг/л

Номинальное значение массовой концентрации этанола в водных растворах этанола1 \ пределы допускаемого отклонения, мг/см3

Номинальное значение массовой концентрации этанола в ГС в баллонах под давлением2), пределы допускаемого отклонения, мг/л

ГС № 1

0

дистиллированная вода

воздух

ГС №2

0,150±0,015

0,386±0,039

0,150±0,015

ГС № 3

0,475±0,048

1,22±0,12

0,475±0,048

ГС №4

0,850±0,085

2,19±0,22

0,850±0,085

ГС №5

1,10±0,11

2,83±0,28

1,10±0,11

” При проведении поверки анализаторов с помощью генераторов газовых смесей паров этанола в воздухе используют стандартные образцы состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Границы относительной погрешности при Р=0,95: ± 1 %.

При проведении поверки анализаторов с помощью стандартных образцов состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013. Границы относительной погрешности при Р=0,95 ±(2-4) %.

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки анализаторов

ПРОТОКОЛ ПОВЕРКИ

№____________от________________

  • 1) Наименование анализатора, тип________________________________________________________

  • 2) Регистрационный номер в Федеральном информационном фонде

по обеспечению единства измерений (ФИФ)____________________________________________

  • 3) Заводской номер_____________________________________________________________________

  • 4) Изготовитель_________________________________________________________________________

  • 5) Дата выпуска_________________________________________________________________________

  • 6) Заказчик__________________________________________________________________________________

  • 7) Серия и номер знака предыдущей поверки (если имеются)_______________________________

  • 8) Дата предыдущей поверки___________________________________________________________

  • 9) Вид поверки:___________________________________________________________________________

  • 10) Наименование документа, на основании которого выполнена поверка____________________

  • 11) Средства поверки0

  • - генератор газовых смесей паров этанола в воздухе

(указывают тип, заводской номер генератора, номер и дату действия свидетельства о поверке)

  • - стандартные образцы состава водных растворов этанола

(указывают регистрационный номер2 3 и номера используемых экземпляров стандартных образцов)

  • - камера климатическая

(указывают тип, заводской номер, номер и дату действия свидетельства об аттестации)

12) Условия поверки:

Параметры

Требования НД

Измеренные значения

Температура окружающего воздуха, ° С

Относительная влажность воздуха, %

Атмосферное давление, кПа

13) Результаты поверки

1 .Внешний осмотр____

2. Опробование_______________________________________________________________________

Проверка общего функционирования__

Подтверждение соответствия программного обеспечения__________________________________

Проверка функционирования автоматического режима отбора пробы_______________________

Определение метрологических характеристик

Температура окружающего воздуха, °C

Диапазон из-мерений, мг/л

Пределы допускаемой погрешности

Действительное значение массовой концентрации этанола в ГС, мг/л

Измеренное значение массовой кон-центрации этанола в ГС, мг/л

Значение погрешности, полученное при поверке

абсолютной, мг/л

относительной,

%

абсолютной, мг/л

относительной,

%

4. Дополнительная информация______________________________________________________

ПРИЛОЖЕНИЕ Г

(обязательное)

Форма оборотной стороны свидетельства о поверке

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений, мг/л

Пределы допускаемой погрешности

Максимальное значение погрешности, полученное при поверке

абсолютной

относительной

абсолютной

относительной

от 0,000 до 0,500

в ключ.

±0,050 мг/л

-

-

св. 0,500 до 1,500

-

±10%

-

Примечание - Пределы допускаемой погрешности газоанализатора в условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в паспорте и руководстве по эксплуатации газоанализатора.

Поверитель

Подпись

ФИО

1

Данное условие поверки считается выполненным при проведении поверки в помещении с приточновытяжной вентиляцией согласно 3.1 настоящей методики.

2

Указывают средства поверки, применяемые при поверке анализатора.

3

Заключение: СИ соответствует (не соответствует) предъявляемым требованиям и признано годным (непригодным) к применению (ненужное зачеркнуть)

На основании результатов поверки выдано:

Свидетельство о поверке         №_____________________от____________

Извещение о непригодности      №_____________________от____________

Причина непр игодности____

Поверитель

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
