ИНСТРУКЦИЯ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3
МЕТОДИКА ПОВЕРКИМП 0764-7-2017
Начальник НИО-7
Кондаков А.В.
Тел.(Я
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-2.jpg)
Казань 2017 г.
Предисловие
1 РАЗРАБОТАНА |
Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром (ФГУП «ВНИИР») |
ИСПОЛНИТЕЛИ: |
А.В. Кондаков, В. М. Мигранов |
2 УТВЕРЖДЕНА |
ФГУП «ВНИИР» 26 июня 2017 г. |
-
3 ВВЕДЕНА ВПЕРВЫЕ
ЛИСТОВ:36
Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ОАО «ЛОРП» и ФГУП «ВНИИР»
СодержаниеСтр.
-
7 Требования к квалификации лиц, проводящих поверку, и требования безопасности...4
11.8.7 Измерения параметров приямка
Государственная система обеспечения единства измерений
Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м1 2 3 МЕТОДИКА ПОВЕРКИ
МП 0764-7-2017
ГОСТ 28498—90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
ГОСТ 30852.19—2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
-
3 ОПРЕДЕЛЕНИЯ
В настоящей инструкции применяют следующие термины с соответствующими определениями:
-
3.1 резервуар (танк) горизонтальный речного наливного судна: Горизонтальный стальной сосуд цилиндрической формы с непроницаемыми поперечными переборками, индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.
-
3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20°С.
Примечание - Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.
-
3.3 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.
-
3.4 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.
-
3.5 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.
-
3.6 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.
-
3.7 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.
-
3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.
-
3.9 исходная (начальная) точка: Точка (площадка) на образующей танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.
-
3.10 базовая высота танка : Расстояние от исходной точки до верхнего края втулки измерительной.
-
3.11 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и исходной точкой.
-
3.12 «мертвая» полость танка: Нижняя часть танка, из которой нельзя выбрать жидкость, используя приемно-раздаточный патрубок.
-
3.13 высота «мертвой» полости: Расстояние по вертикали между исходной точкой и нижней внутренней образующей приемно-раздаточного патрубка.
-
3.14 высота исходной точки: Расстояние по вертикали между исходной точкой и нижней образующей танка.
3.15 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.
-
4 МЕТОД ПОВЕРКИ
-
4.1 Поверку танка проводят геометрическим методом.
-
4.1.1 При поверке танка вместимость его определяют по результатам измерений его линейных размеров: внутренних диаметров поясов, длины танка, параметров внутренних деталей. Вместимость пояса, имеющего скос, определяют с учетом влияния объема скошенной части пояса (рисунок А.1).
-
4.1.2 Для применения геометрического метода поверки танка овальность сечения /-го пояса должна удовлетворять условию:
-
-
|D1/-D2,|<0,002-(D1/+D2/.), (1)
где Du, D2i - внутренние диаметры во взаимно перпендикулярных направлениях /-го пояса танка.
-
4.1.3 При поверке танка число измерений каждого линейного размера должно быть не менее двух. Среднее арифметическое результатов двух измерений принимают за действительное значение линейного размера.
-
5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
-
5.1 Требования к погрешности измерений параметров танка
-
5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.
Таблица 1
Наименование параметра |
Пределы допускаемой абсолютной погрешности измерений параметра танка наливного судна (баржи) типа | ||
16801 |
пр.81631 |
пр. 16802 | |
Диаметр пояса, мм |
±3,0 |
± 2,0 |
±4,0 |
Длина танка, мм |
± 10 |
± 10 |
± 15 |
Объем внутренних деталей, м3 |
±0,015 |
±0,015 |
± 0,020 |
-
5.1.2 Погрешность определения вместимости не превышает значений:
± 0,4 % - для резервуаров номинальной вместимостью: от 60 до 300 м3 (вкпюч.); ± 0,3 % - для резервуаров номинальной вместимостью: от 300 до 400 м3 (включ.);
± 0,25 % - для резервуаров номинальной вместимостью: от 400 до 750 м3.
5.2 Средства поверки-
5.2.1 Рулетка измерительная 3-го класса точности с верхними пределами измерений 20 и 30 м по ГОСТ 7502.
-
5.2.2 Рулетка измерительная с грузом 2-го или 3-го класса точности с верхними пределами измерений 10 м.
-
5.2.3 Светодальномер с пределами относительной погрешности измерений: ± 1,5 мм, диапазоном измерений от 0,2 до 200 м по [1].
Примечание - Светодальномер должен быть во взрывозащищенном исполнении по ГОСТ Р 51330.19.
-
5.2.4 Штангенциркуль с диапазоном измерений 0-150 мм по ГОСТ 166.
-
5.2.5 Линейка измерительная металлическая с диапазоном измерений 0-1000 мм по ГОСТ 427.
-
5.2.6 Газоанализатор типа АНТ-ЗМ по [2].
-
5.2.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.
-
5.2.8 Вспомогательные средства поверки: чертилка, мел, графитовый стержень, лестницы переносные, микрокалькулятор.
-
5.3 Основные средства поверки танков должны быть поверены в установленном порядке.
-
5.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.
-
6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ
-
6.1 Танки подлежат поверке организациями, аккредитованными на право поверки танков наливных судов в соответствии с действующим законодательством.
-
6.2 Устанавливаются следующие виды поверок танка:
-
-
- первичная - проводят после строительства танка перед вводом в эксплуатацию и после капитального ремонта;
-
- периодическая - проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;
-
- внеочередная - проводят при изменении значения базовой высоты более чем на 0,1 % по результатам ежегодных измерений.
Первичную поверку танка проводят после его гидравлических испытаний.
-
7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ЛИЦ, ПРОВОДЯЩИХ ПОВЕРКУ, И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.
-
7.2 К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк наливного судна и его конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.
-
7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310,обувь по
-
ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ 12.4.253.
-
7.4 Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.
-
7.5 Измерения параметров танка во время грозы категорически запрещены.
-
7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.
-
7.7 Перед началом поверки танка проверяют исправность:
-
- лестниц с поручнями и подножками;
-
- помостов с ограждениями.
-
7.8 В процессе измерений параметров танка обеспечивают двух или трехкратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.
-
7.9 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.
-
7.10 Измерения параметров при поверке танка проводят группой лиц, включающих поверителя организации, указанной в 6.1, и не менее одного специалиста, прошедшего курсы повышения квалификации в соответствии с 7.1.
-
7.11 При работе с применением светодальномера соблюдают требования безопасности, изложенные в технической документации на него.
-
8 УСЛОВИЯ ПОВЕРКИ
-
8.1 При поверке соблюдают следующие условия:
-
8.1.1 Измерения параметров танка проводят изнутри его.
-
8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.
-
8.1.3 Температура окружающего воздуха и воздуха внутри танка от минус 10 °C до плюс 35°С.
-
8.1.4 Состояние погоды - без осадков.
-
-
-
9 Подготовка к поверке
-
9.1 При подготовке к поверке проводят следующие работы:
-
9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.
-
9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.
-
-
9.2 Подготавливают танки к проведению необходимых измерений
-
9.2.1 Для проведения измерений внутренних диаметров поясов танка с применением светодальномера выполняют следующие операции в соответствии с рисунком А.2:
-
9.2.1.1 Вычисляют длину хорды S по формуле
-
-
-
S = 0,70711 D, (2)
где D - внутренний диаметр танка. Его значение принимают по технической документации на танк.
Значения хорды S, определенные по формуле , вносят в таблицу 2.
Таблица 2
Наименование параметра |
Тип наливного судна (баржи) | ||
пр.КН-16801 |
пр.81631 |
пр. 16802 | |
Длина хорды S , мм |
-

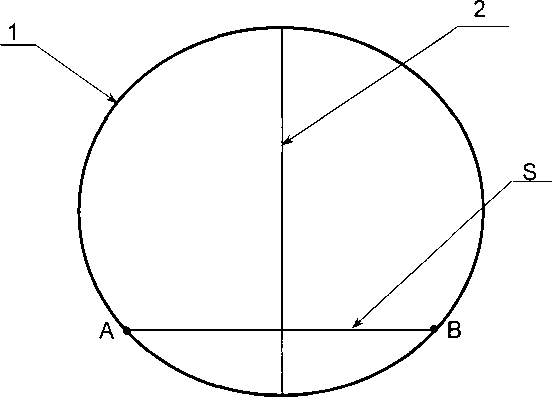

9.2.1.2 На стенках переборок (носовой и кормовой) симметрично относительно плоскости симметрии танка с помощью измерительной рулетки откладывают хорду (наносят отметки мелом на стенках переборок). Отметки на стенках переборок обозначают буквами:
А, В - на стенке носовой переборки;
А', В' - на стенке кормовой переборки.
Длину хорды S принимают по таблице 2.
-
9.2.1.3 По отмеченным точкам А, А' и В, В' с помощью измерительной рулетки графитовым стержнем проводят на стенках цилиндрической части танка два параллельных отрезка АА' и ВВ'.
-
10 ОПЕРАЦИИ ПОВЕРКИ
10.1 При проведении поверки танка выполняют операции, указанные в таблице 3. Таблица 3
Наименование операции |
Номер пункта, подпункта инструкции |
Внешний осмотр |
11.1 |
Измерения внутреннего диаметра пояса танка |
11.2 |
Измерения длины танка |
11.3 |
Измерения высоты «мертвой» полости танка |
11.4 |
Измерения высоты исходной точки |
11.5 |
Измерения высоты и уровня расположения скоса* |
11.6 |
Измерения базовой высоты танка |
11.7 |
Определение объема внутренних деталей |
11.8 |
Измеряют только при его наличии на танке. |
-
11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА
-
11.1.1 При внешнем осмотре танка проверяют:
соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;
наличие необходимой арматуры и оборудования;
исправность лестниц (трапов) и помостов;
чистоту внутренней поверхности танка;
отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.
-
11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.
-
11.2.1 Внутренний диаметр пояса измеряют в трёх его сечениях: среднем, находящемся в середине пояса, правом и левом, расположенных на расстоянии от 100 до 150 мм от сварных швов, причём в каждом сечении - во взаимно перпендикулярных направлениях.
-

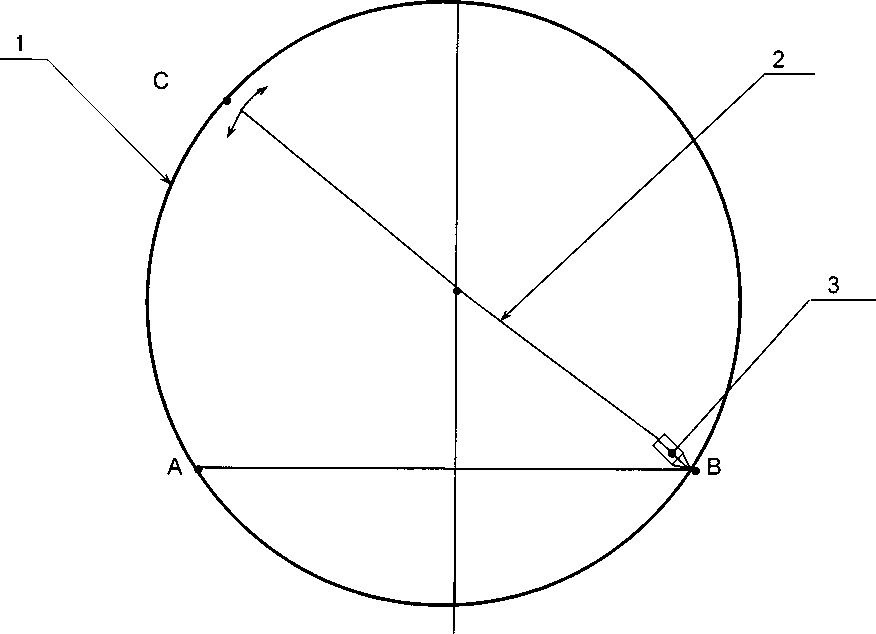

11.2.2 Внутренний диаметр D, мм, в каждом сечении пояса измеряют светодаль-номером в двух взаимно перпендикулярных направлениях и не менее двух раз в каждом направлении в следующей последовательности (рисунок А.З):
а) светодальномер 3 с задней её пяткой устанавливают на отрезке, например, ВВ' в сечениях пояса, указанных в 11.2.1;
направляют луч лазера в точку С и точку лазерного излучения перемещают относительно точки С вверх и вниз, вращая светодальномер вокруг отрезка ВВ';
б) в качестве внутреннего диаметра пояса в данном сечении и при данном измерении принимают максимальное показание светодальномера;
в) измерения проводят не менее двух раз. Расхождение между результатами не должно быть более 1 мм.
Выполняя аналогичные операции, указанные в пунктах а) - в), измеряют внутренний диаметр пояса во взаимно перпендикулярном направлении, устанавливая светодальномер на отрезке АА'.
-
11.2.3 Результаты измерений D вносят в протокол, форма которого приведена в приложении Б.
-

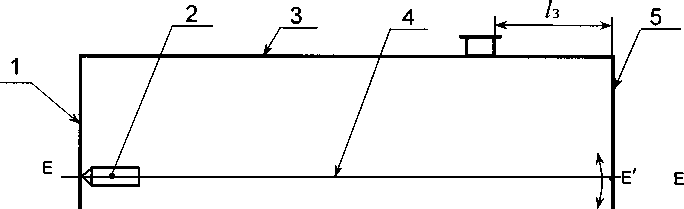

11.3.1 Длину танка (расстояние между переборками) L, мм, измеряют светодаль-номером изнутри танка по двум образующим цилиндрической части танка в следующей последовательности (рисунок А.4):
а) на одной из переборок через её центр О мелом или графитовым стержнем проводят хорду EF, которая является диаметром танка;
б) на линии диаметра ближе, например, к образующей Е устанавливают светодальномер и визирную его линию (луч лазера) направляют к противоположной переборке;
в) на противоположной переборке луч лазера перемещают по вертикали вверх и вниз, вращая светодальномер вокруг отрезка EF;
г) в качестве длины танка в данном положении светодальномера и при данном измерении принимают минимальные показания светодальномера;
д) измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.
Выполняя аналогичные операции, указанные в 11.3.1, измеряют длину танка, устанавливая светодальномер ближе к образующей F.
-
11.3.2 Результаты измерений L вносят в протокол, форма которого приведена в приложении Б.
-

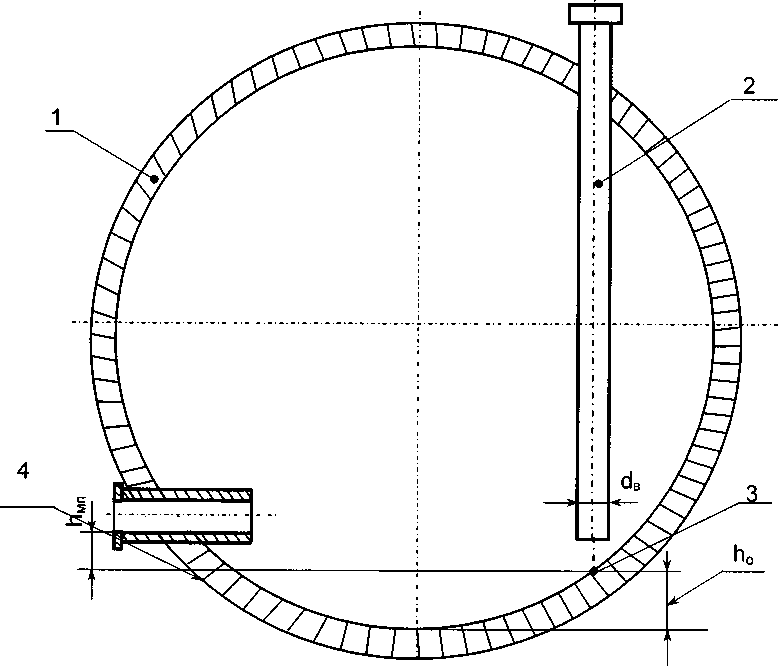

11.4.1 Высоту «мёртвой» полости hM.n, мм (рисунок А.5), измеряют измерительной рулеткой или измерительной линейкой не менее двух раз. Показания рулетки или линейки отсчитывают с погрешностью до 1 мм.
Расхождение между результатами двух измерений не должно быть более 2 мм.
-
11.4.2 Результаты измерений hMn вносят в протокол, форма которого приведена в приложении Б.
-
11.5.1 Высоту исходной точки (рисунок А.5), h0, мм, измеряют измерительной рулеткой или измерительной линейкой не менее двух раз. Показания рулетки или линейки отсчитывают с погрешностью до 1 мм.
Расхождение между результатами двух измерений не должно быть более 2 мм.
V 11.5.2 Результаты измерений h0 вносят в протокол, форма которого приведена в
приложении Б.
11.6 Измерения высоты и уровня расположения скоса-

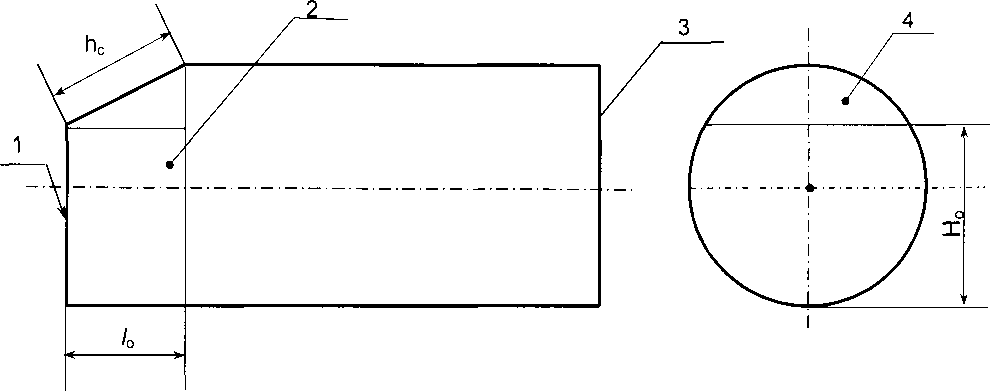

11.6.1 Высоту скоса (рисунок А.1) hc, мм, измеряют изнутри или с наружной стороны танка светодальномером не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.
-
11.6.2 Уровень расположения скоса (рисунок А.1), Но, мм, отсчитываемый от нижней образующей танка, измеряют светодальномером не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.
-
11.6.3 Результаты измерений hc, Но вносят в протокол, форма которого приведена в приложении Б.
-
11.7.1 Базовую высоту танка Нб, мм, измеряют измерительной рулеткой с грузом не менее двух раз. Показания рулетки отсчитывают с погрешностью до 1 мм.
Расхождение между результатами двух измерений не должно быть более 2 мм.
-
11.7.2 Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б.
-
11.7.3 Базовую высоту танка измеряют ежегодно. Ежегодные измерения базовой высоты танка проводит комиссия, назначенная приказом руководителя наливного судна, в состав которой должен быть включён специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров (танков).
Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении Ж.
При изменении базовой высоты по сравнению с её значением, установленным при предыдущей поверке танка, более чем на 0,1%, проводят внеочередную поверку танка.
11.8 Определение объёма внутренних деталей-
11.8.1 К внутренним деталям относят:
элементы силового набора: таврового, уголкового и полособульбового профилей, расположенных на носовой и кормовой переборках;
втулка измерительная цилиндрической формы;
грузовые трубопроводы, размещённые в танке;
приямок прямоугольной (цилиндрической) формы.
-
11.8.2 Линейными размерами элемента силового набора, подлежащими измерениям, являются размеры:
а) таврового профиля (рисунок А.6):
длина Ьп и толщина 5П полки;
высота hT и толщина tc стенки.
Толщину стенки профиля tc определяют по результатам измерений расстояний от торцов полки до стенки профиля ;

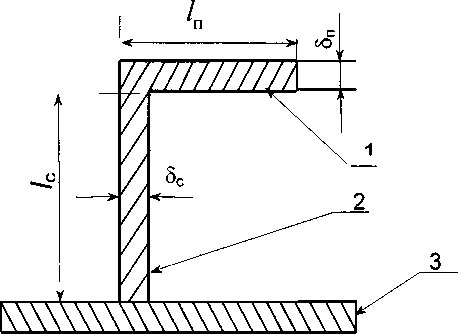

б) уголкового профиля (рисунок А.7):
длина /п и толщина Зп полки;
высота 1С и толщина профиля.
Толщину стенки профиля <5С определяют по результатам измерений длины полки /п и расстояния от торца полки до стенки профиля 1'п (на рисунке А.7 не показано);
в) полособульбового профиля (рисунок А.8): высота h6 и толщина t6 профиля.
По результатам измерений высоты h6 и толщины t6 профиля устанавливают номер профиля. Если номер профиля соответствует номеру 166, то за значение площади сечения профиля Sj принимают значение, равное 2116 мм2;

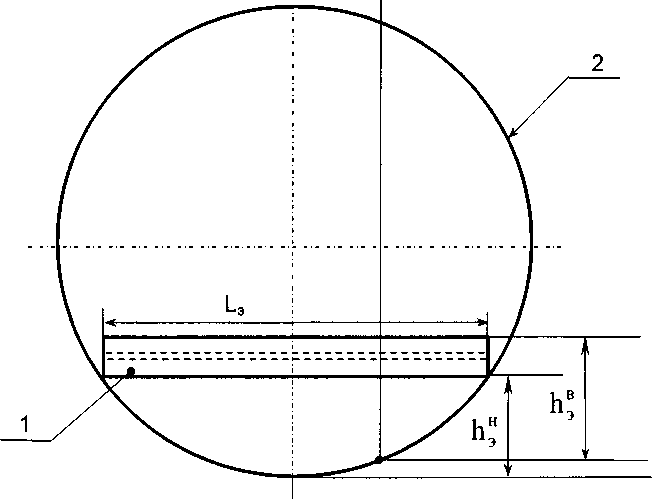

г) длина элемента силового набора 1_э;

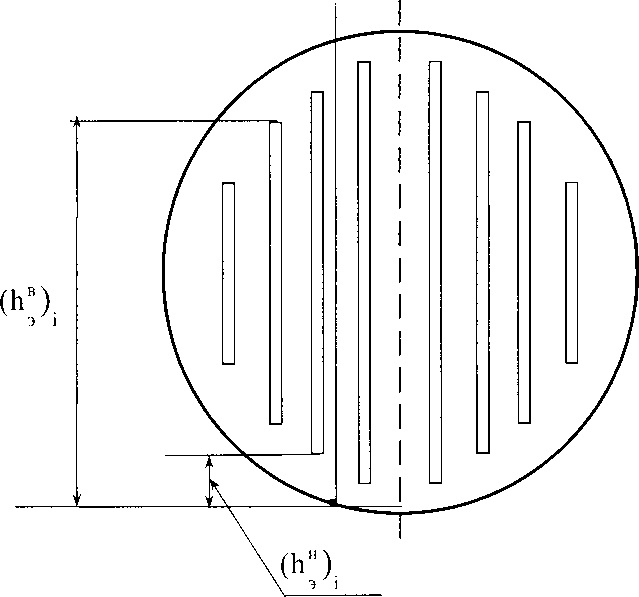

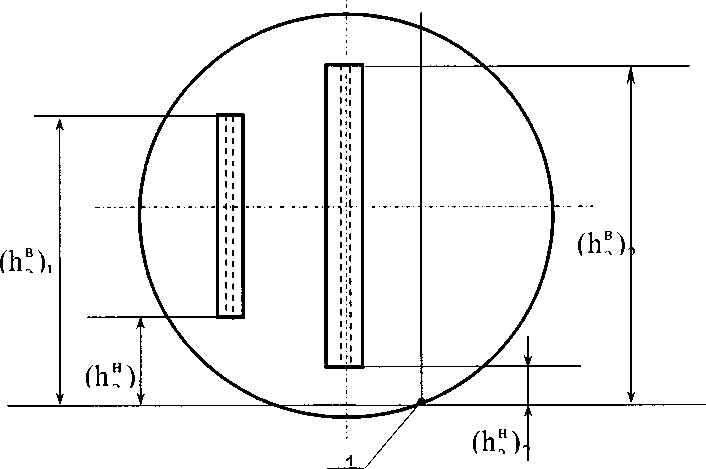

д) нижнее Ь"и верхнее h® положения элемента силового набора, определяемые от нижней образующей танка.
-
11.8.3 Линейными размерами других внутренних деталей являются :
а) втулки измерительной:
диаметр dB и толщина стенки 8В;
нижняя и верхняя границы, определяемые от исходной точки;
б) грузового трубопровода:
диаметр dr;
нижняя h” и верхняя h® границы, определяемые от исходной точки. Если нижний торец трубы находится ниже исходной точки, то объём её, соответствующий высоте h0, считают за объём внутренней детали, находящейся ниже исходной точки;
в) приямок (рисунок А.9):
площадь поперечного сечения SR;
высота приямка hR.
-
11.8.4 Измерения линейных размеров элементов силового набора
-
11.8.4.1 Линейные размеры сечений профилей, указанные в 11.8.2, измеряют только одного из них по каждому виду профиля (таврового, уголкового, полособульбового).
-
11.8.4.2 Высоту таврового профиля hT, мм, (рисунок А.6), измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью до 1 мм.
-
11.8.4.3 Величины Ьп, 8П, tc, b'n,b", /п, /с, 8С) h6, t6 мм, указанные в 11.8.2, измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью до 0,1 мм.
-
11.8.4.4 Длину элемента силового набора (рисунок А. 10, рисунок А.11, рисунок А.12, рисунок А.13) 1_э, мм, нижнее h”, мм, и верхнее h®, мм, положения его измеряют светодальномером с погрешностью до 2 мм.
-
11.8.4.5 Результаты измерений величин hT, Ьп, 8П, tc, Ь'п,Ьп, /п, Ic, 8С, h6, t6, Ц, h", h®, мм, вносят в протокол, форма которого приведена в приложении Б.
-
-
11.8.5 Измерения линейных размеров втулки измерительной
-
11.8.5.1 Наружный диаметр втулки измерительной (рисунок А.5) dB, мм, измеряют штангенциркулем с погрешностью до 0,2 мм.
-
11.8.5.2 Толщину 8В ,мм, втулки измерительной, мм, принимают по технической документации на наливное судно.
-
11.8.5.3 Нижнюю и верхнюю границы втулки h”,h| мм, измеряют измерительной линейкой и светодальномером с погрешностью до 1 мм.
-
11.8.5.4 Результаты измерений dB, 8e, h“, h® вносят в протокол, форма которого приведена в приложении Б.
-
-
11.8.6 Измерения линейных размеров грузового трубопровода
-
11.8.6.1 Диаметр dr, мм, грузового трубопровода измеряют с применением штангенциркуля или измерительной рулетки с погрешностью до 1 мм.
-
11.8.6.2 Нижнюю и верхнюю границы трубы h”, hj? мм, измеряют измерительной линейкой и светодальномером с погрешностью до 1 мм.
-
11.8.6.3 Результаты измерений dr , h“, h& вносят в протокол, форма которого приведена в приложении Б.
-
-
11.8.7 Измерения параметров приямка
11.8.7.1. Площадь поперечного сечения приямка (рисунок А.9) Бя, мм2, определяют по результатам измерений ширины и длины приямка при прямоугольном его сечении или диаметра при круглом его сечении.
-
11.8.7.2 Высоту приямка Ия, мм, измеряют измерительной линейкой с погрешностью до 1 мм.
-
11.8.7.3 Результаты измерений SA, Ия, вносят в протокол, форма которого приведена в приложении Б.
-
11.9.1 Координату точки измерений базовой высоты и уровня жидкости (расстояние от торца танка, находящегося ближе к носу судна до центра измерительной втулки ) /3, мм, (рисунок А.4) измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.
-
11.9.2 Результаты измерений /3 вносят в протокол, форма которого приведена в приложении Б.
-
12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
-
12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.
-
12.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.
-
-
13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ
-
13.1 Градуировочную таблицу составляют, начиная от точки касания образующей танка грузом рулетки (исходной точки) до предельного уровня Нпр, вычисляя посантимет-ровую вместимость танка.
-
13.2 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.
-
-
14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [3].
-
На табличку, прикрепленную к втулке измерительной танка, наносят данные в соответствии с Д.6 приложения Д.
-
14.2 К свидетельству о поверке прилагают:
а) градуировочную таблицу;
б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);
в) журнал обработки результатов измерений при поверке1’.
-
14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Е. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Ж.
-
14.4 Протокол поверки подписывают лица, принявшие участие в поверке танка. Подпись поверителя заверяют знаком поверки.
-
14.5 Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись поверителя заверяют знаком поверки.
-
14.6 Градуировочную таблицу утверждает руководитель организации, аккредитованный на право поверки.
ПРИЛОЖЕНИЕ А (обязательное)
Схемы оборудования и измерений параметров танка при поверке
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-3.png)
1 - переборка скошенной части танка; 2 - скошенная часть танка; 3 - переборка цилиндрической части танка; 4 - скос; hc - высота скоса; Но- уровень расположения скоса; /0 - длина скошенной части танка.
Рисунок А.1 - Схема танка со скошенной частью.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-4.png)
1 - цилиндрическая часть танка; 2 - плоскость симметрии танка; S - длина хорды АВ.
Рисунок А.2 - Схема измерений внутренних диаметров пояса танка.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-5.png)
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-6.png)
1
1 - стенка цилиндрической части резервуара; 2 - визирная линия электронной рулетки;
3 - светодальномер на отрезке ВВ' (точка В' на рисунке не показана); ВС - предполагаемый диаметр пояса;
Рисунок А.З - Схема измерений внутреннего диаметра танка
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-7.png)
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-8.png)
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-9.png)
-
1,5 - переборки танка; 2 - светодальномер; 3 - цилиндрическая часть танка; 4 - длина танка L; 6 - хорда (диаметр); О - центр переборки танка; Е, F - образующие танка;
/3 - координата точки измерений базовой высоты и уровня жидкости.
Рисунок А.4 - Схема измерений длины танка.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-10.png)
1 - цилиндрическая часть танка; 2 - втулка измерительная; 3 - точка касания образующей танка грузом рулетки (исходная точка); 4 - приемно-раздаточный патрубок; h мп -высота «мертвой» полости; h0 - высота исходной точки.
Рисунок А.5 - Схема измерений высоты «мертвой» полости танка и высоты исходной точ
ки.
Л _ |
( ь" > |
$ |
X | ||
X |
1- полка профиля; 2 - стенка профиля; 3 - присоединенный поясок обшивки; Ьп, <5Й - длина и толщина полки; hT, tc - высота и толщина стенки профиля; b't, b", - расстояние от торцов полки до стенки профиля.
V-
Рисунок А.6 - Сечение таврового профиля
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-11.png)
полка профиля; 2-стенка профиля; 3- присоединенный поясок обшивки; 1П- длина полки;
/с- высота профиля; <5С - толщина профиля; - толщина полки профиля.
Рисунок А.7 - Сечение уголкового профиля
ю JZ |
1 ' 2 | ||
////////////////////////////////// |
1 - стенка полособульбового профиля; 2 - присоединенный поясок обшивки; h6 - высота профиля; t6 - толщина профиля.
Рисунок А 8 - Сечение полособульбового профиля.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-12.png)
1 - приямок; 2 - цилиндрическая часть танка; hA - высота приямка.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-13.png)
Рисунок А 9 - Схема приямка танка.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-14.png)
1 - тавровый профиль; 2 - переборка танка; h” - нижнее положение профиля; h®-верхнее положение профиля; L3 - длина профиля.
Рисунок А. 10 - Схема расположения горизонтального профиля.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-15.png)
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-16.png)
(h J )], (h” )1 — верхнее и нижнее положения первого профиля; (h®)2 , (h“)2 - верхнее и нижнее положения второго профиля.
Рисунок А. 11 - Схема расположения вертикальных тавровых профилей.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-17.png)
Рисунок А. 12 - Схема расположения наклонного таврового профиля.
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-18.png)
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-19.png)
(hH) - нижнее положение / -го уголкового (полособульбового) профиля;
э i
(hB) - верхнее положение / -го уголкового (полособульбового) профиля.
э i
Рисунок А.13 - Схема расположения уголкового (полособульбового) профиля.
ПРИЛОЖЕНИЕ Б (обязательное)
Форма протокола поверки танка
П Р ОТ О К О Л
поверки танка наливного судна «пр. 16801» («пр. 16802», «пр. 81631»
Таблица Б.1- Общие данные
Код документа |
Регистрационный номер |
Дата |
Основание для про-ведения поверки | ||
число |
месяц |
год | |||
Продолжение таблицы Б.1
Место проведения поверки |
Средство измерения |
1 |
2 |
Продолжение таблицы Б.1
Танк | ||
Номер |
Назначение |
Коэффициент ОсТ, 1/°С |
1 |
2 |
3 |
Примечание - Значение коэффициента линейного расширения материала танка аст (графа 3) берут из технической документации на танк, при отсутствии данных его значение принимают равным 11.3-10’61/°С. |
Окончание таблицы Б.1
Температура воздуха, °C |
Загазованность, мг/м3 |
Таблица Б.2 - Внутренние диаметры поясов D В миллиметрах
Сечение пояса |
Направление измерения |
Номер изме-рения |
Номер пояса | |||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 | |||
Левое |
горизонтальное |
1 | ||||||||||||||
2 | ||||||||||||||||
верти-кальное |
1 | |||||||||||||||
2 | ||||||||||||||||
Сред- |
горизон- |
1 |
нее |
тальное |
2 | ||||||||||||||
верти-кальное |
1 | |||||||||||||||
2 | ||||||||||||||||
Правое |
горизон-тальное |
1 | ||||||||||||||
2 | ||||||||||||||||
верти-кальное |
1 | |||||||||||||||
2 |
Таблица Б.З- Другие параметры танка В миллимет
рах
Номер измерения |
Длина танка L |
Высота «мёртвой» полости hMn |
Координата Z3 |
Высота исходной точки h0 |
1 | ||||
2 |
Окончание таблицы Б.З В миллиметрах
Номер измерения |
Скос |
Базовая высота тан-ка Нб | |
Высота hc |
уровень расположения Но | ||
1 | |||
2 |
Таблица Б.4 - Тавровый профиль В миллиметрах
Порядковый но мер профиля |
Размеры профиля |
Размеры полки профиля | ||||||
длина L3 |
высота hT |
положение |
длина Ьп |
толщина 8п |
расстояние | |||
нижнее h" |
верхнее ь: |
К |
Ь'„ | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Примечание - Графу 2 заполняют только при горизонтальном и наклоном расположении таврового профиля. |
Таблица Б.5 - Уголковый профиль В миллиметрах
Порядковый номер профиля |
Размеры профиля |
Размеры полки профиля | ||||
высота /с |
положение |
длина /п |
толщина |
расстояние In | ||
нижнее h" |
верхнее Ьэ | |||||
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-20.png)
Таблица Б.6 - Полособульбовый профиль
Порядковый номер профиля |
Линейные размеры профиля |
Площадь сечения профиля S, мм2 | |||
высота h6, мм |
толщина t6, мм |
положение | |||
нижнее h”, мм |
верхнее h1’, мм | ||||
Таблица Б.7 - Внутренние детали цилиндрической формы
Наименование детали |
Диаметр d, мм |
Толщина d, мм |
Высота от исходной точки |
Приямок | ||
нижняя граница hH, мм |
верхняя граница hB, мм |
площадь Sa, ММ2 |
высота Ья, ММ | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Втулка измерительная | ||||||
Грузовой трубопровод | ||||||
Приямок |
Примечание - Величины: d, hH, hB (графы 2, 4, 5) - диаметр, нижнее и верхнее положения измерительной трубы или грузового трубопровода, измеренные по 11.8.5 и 11.8.6 соответственно
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-21.png)
Должности
Знак поверки
Инициалы, фамилии
ПРИЛОЖЕНИЕ В (обязательное)
Обработка результатов измерений
В.1. Вычисление внутреннего диаметра поясаВ. 1.1. Внутренний диаметр /-го пояса танка в каждом из трёх сечений во взаимно тчк тчк
перпендикулярных направлениях вычисляют по формулам:
к jdjMd.Y
11 2 ’(В.1)
JD2\k+(D2”)i 21 2 ’(В.2)
где к - соответствует обозначениям: л, с, п (л - левое, с - среднее, п - правое сечение пояса);
D^Djj- внутренние диаметры (далее - диаметры) /-го пояса в к-том сечении в горизонтальном и вертикальном направлениях соответственно.
В. 1.2. Диаметры /-го пояса во взаимно перпендикулярных направлениях Du, D2i вычисляют по формулам:
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-22.png)
2i _
(В.З)
(В.4)
где D1i2n, D1i2c, D12n - диаметры в трёх сечениях пояса во взаимно перпендикулярных направлениях, вычисляемые по формулам (В.1) и (В.2).
В. 1.3 Диаметр /-го пояса вычисляют по формуле
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-23.png)
(В.5)
В.2 Вычисление диаметра танкаВ.2.1 Диаметр танка D, мм, приведённый к температуре 20°С, вычисляют по фор
муле
п
ХЦ D = b!--[l + aCT(20-t)], n(В.6)
где Di - диаметр /-го пояса, вычисляемый по формуле (В.5), мм;
п - число поясов;
аст - коэффициент линейного расширения материала танка, 1/°С. Его значение принимают по технический документации на танк. При отсутствии данных значение «ст принимают равным 11,3-10'61/°С;
t - температура окружающего воздуха, при которой были проведены измерения, °C.
В.2.2 Результаты вычисления D по формуле (В.6) вносят в журнал, форма которого приведена в приложении Г.
В.З Вычисление длины танкаВ.3.1 Длину танка L, мм, приведённую к температуре 20°С, вычисляют по формуле L=LL|4.[I + acT(20_t)],
(В.7)
где Lb L2 - длины танка при первом и втором измерениях по 11.3, мм.
В.3.2 Результаты вычисления L по формуле (В.7) вносят в журнал, форма которого приведена в приложении Г.
В.4 Вычисление высоты «мёртвой» полости танкаВ.4.1. Высоту «мёртвой» полости танка hMn, мм, вычисляют по формуле
h _ Ь'мп + Ь'мп *АМП 2 ’
(В.8)
где h^n,h"n - высоты «мёртвой» полости при первом и втором измерениях по 11.4, мм.
В.4.2 Результат вычисления hMn по формуле (В.8) вносят в журнал, форма которого приводится в приложении Г.
В.5 Вычисление высоты исходной точкиВ.5.1 Высоту исходной точки h0, мм, вычисляют по формуле
(В.9)
гдеЬ^,Ь"- высоты исходной точки при первом и втором измерениях по 11.5, мм.
В.5.2 Результаты вычисления h0 по формуле (В.9) вносят в журнал, форма которого приведена в приложении Г.
В. 6 Вычисление высоты и уровня расположения скосаВ.6.1. Высоту скоса hc, мм, приведённую к температуре 20°С, вычисляют по формуле:
hc = hl|K.[i + acT.(2O-t)],(В.10)
где h'c,h"- высоты скоса при первом и втором измерениях по 11.6.1, мм.
В.6.2 Уровень расположения скоса Но, мм, приведённый к температуре 20°С, вычисляют по формуле
Но = Н° ^Н° [1+ «ст ■ (20-1)], (В.11)гдеH^,Hq-уровни расположения скоса при первом и втором измерениях по 11.6.2, мм.
В.6.3. Результаты вычислений hc, Но по формулам (В.10), (В.11) вносят в журнал, форма которого приведена в приложении Г.
В.7 Вычисление базовой высоты танкаВ.7.1 Базовую высоту танка Нб, мм, вычисляют по формуле
(В.12)
где Hg,Hg - базовые высоты танка при первом и втором измерениях по 11.7, мм.
В.7.2 Результат вычисления Нб по формуле (В.12) вносят в журнал, форма которого приведена в приложении Г.
В.8 Вычисление посантиметровой вместимости танка без скошенной частиВ.8.1 Вычисление посантиметровой вместимости без скоса.
В.8.1.1. Посантиметровую вместимость танка, приведённую к температуре 20°С, \Л(Н), м3, при изменении уровня от нуля до Н вычисляют по формуле У|(н)=^--а-о-кц-д\'вд,
(В. 13)
где D - диаметр танка, вычисленный по формуле (В.5), мм;
L - длина танка, вычисленная по формуле (В.6), мм;
/'-длина равновеликого цилиндра, объём которого равен суммарному объёму уголковых и полособульбовых профилей в зависимости от их наличия, мм;
Кц - коэффициент наполнения танка при уровне Н;
А\/вд - объём внутренних деталей (таврового профиля, цилиндрической формы и приямка при его наличии), м3.
В.8.1.2 Длину равновеликого цилиндра Гэ, мм, вычисляют по формуле
m
4 Л • Ж -h”)j [1 + аст (20-t)]/' =------d---------------------------
Э г^2 ’ 71 • D(В.14)
где S3 - площадь поперечного сечения профиля (S, или S®), мм2;
(h® — h” ) j - разность верхнего и нижнего положений j-ro профиля, мм;
j - порядковый номер профиля;
m - число профилей, расположенных на переборках танка.
Площадь уголкового профиля (рисунок А.7) S3, мм2, вычисляют по формуле
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-24.png)
(В.15)
Площадь полособульбового профиля S3 принимают по таблице Б.6 приложения Б.
Результат вычисления S3, вносят в журнал, форма которого приведена в приложении Г.
В.8.1.3. Коэффициент наполнения танка Кц, вычисляют по формуле
(В. 16)
где у/- параметр, вычисленный по формуле
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-25.png)
D
(В.17)
Н - уровень, отсчитываемый от исходной точки, мм;
D - диаметр танка, мм;
h0 - высота исходной точки, мм.
В.8.1.4 При значениях уровня Н в формуле (В.17), равных:
- нулю определяют по формуле (ВИЗ) «неучтенного» объема жидкости Vo, - высоте «мёртвой» полости определяют по формуле (В. 13) вместимость «
мёртвой» полости танка VMn, м3.
В.8.2 Вычисление посантиметровой вместимости танка со скошенной частьюВ.8.2.1 Посантиметровую вместимость танка V2(H), м3, приведённую к температуре 20°С, при изменении уровня от нуля до Н вычисляют по формуле
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-26.png)
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-27.png)
где /"-длина равновеликого цилиндра, объём которого равен суммарному объёму уголковых и полособульбовых профилей в зависимости от их наличия, мм;
Кц, Ко - коэффициенты наполнения танка при уровнях соответственно Н и Но;
Но-уровень расположения скоса (рисунок А. 1), вычисленный по формуле (В.11), мм; /0 - длина скошенной части танка (рисунок А. 1).
В.8.2.2 Длину равновеликого цилиндра /э", мм, вычисляют по формуле:
m
4-S3- Ш -h^ .[1 + аст (20-t)]![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-28.png)
(В. 19)
где S3 - площадь поперечного сечения профиля (S3 или S3), мм2;
(h3 — h3)j - разность верхнего и нижнего положений j-ro профиля, мм;
D - диаметр танка;
Ко - коэффициент наполнения танка при уровне Но;
j - порядковый номер профиля;
m - число профилей, расположенных на носовой и кормовой переборках.
Площади уголкового (S,) и полособульбового профиля S3 определяют по В.8.1.2.
В.8.2.3 Коэффициенты наполнения танка Кц, Ко определяют по формуле (В. 16) . Коэффициент Ко определяют по формуле (В. 16) при значении уровня Но.
В.8.2.4 Длину скошенной части танка /0, мм, вычисляют по формуле <,=7ь?-<°-ноЛ
(В.20)
где hc- высота скоса, вычисляемая по формуле (В. 10), мм;
Но-уровень расположения скоса, вычисленный по формуле (В. 11), мм.
В.9 Вычисление объёма внутренних деталейВ.9.1 К внутренним деталям относят:
а) элементы силового набора:
таврового профиля (рисунок А.6), расположенного на переборке горизонтально (рисунок А. 10) или вертикально (рисунок А.11) и наклонно (рисунок А. 12);
уголкового (рисунок А.7) и полособульбового профилей, расположенных в вертикальном направлении (рисунок А. 13);
б) приямок (рисунок А.9).
В.8.3 Посантиметровую вместимость танка по формулам (ВИЗ), (В. 18) вычисляют до предельного уровня Нпр, значении которого принимают равным, значению верхней границы измерительной втулки h ®.
В.9.2 Объёмы уголкового и полособульбового профилей учтены в формулах (ВИЗ), (В.18).
В.9.3 Объём внутренних деталей (таврового профиля) АУВД, м3, при изменении уровня от нижнего h” до верхнего h® положений j-ro таврового профиля:
при вертикальном расположении профиля (АУвд)', м3 (рисунок А.11), вычисляют по формуле
(ду;д)- =s; (H-h^)-io-9, (в.21)
где Sg - площадь поперечного сечения таврового профиля, мм2;
Н - уровень, отсчитываемый от исходной точки, мм;
h“- нижнее положение j-ro профиля, мм;
- при горизонтальном и наклонном расположении профиля (АУВД)'- , м3 (рисунок А. 10 и рисунок А. 12) вычисляют по формуле
(В.22)
где L3j - длина j-ro профиля, мм;
h”, h®; - нижнее и верхнее положения j-ro профиля, мм.
Л)
Площадь , мм2, вычисляют по формуле
s; = [b„-(b'„ + b'„)]-hT + b,A
(В.23)
Результат вычисления вносят в журнал, форма которого приведена в приложении Г.
В.9.4 Объём внутренней детали (втулки измерительной) АУВД, м3, вычисляют по формуле
лу;=/гчЛЧн-Ю-10-9, (в.24)
где dB, бв - диаметр и толщина стенки втулки измерительной, мм;
h“ - нижнее положение втулки измерительной, мм.
В.9.5 Объём внутренней детали (грузового трубопровода) АУВД, м3, вычисляют по формуле
(В.25)
где dr - диаметр грузового трубопровода, мм;
h"- нижнее положение грузового трубопровода, мм.
Если нижний торец трубы находится ниже исходной точки, то объём грузового трубопровода вычисляют по формуле
(av:j2=-^(h0 + Н)Ю-9. (В.26)
где h0 - высота исходной точки, мм.
В.9.6. Объём внутренней детали (приямка) АУВД, м3 (рисунок А.9), вычисляют по формуле
ЛЧЯД =sH -ья -10-9, (В.27)
где Эя - площадь поперечного сечения приямка, мм2;
Ия - высота приямка, мм.
В.10 Вычисление погрешности определения вместимости танкаВ. 10.1 Относительную погрешность определения вместимости танка 3V, %, при уровне Н вычисляют по формуле
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-29.png)
где x - безразмерный параметр, зависящий от уровня наполнения танка, вычисляемый по формуле
(В.28)
где Н - уровень наполнения, мм;
D - диаметр танка, вычисляемый по формуле (В.6), мм;
<5;1 - пределы относительной погрешности измерений диаметра танка, %, вы
числяемые по формуле
JaD? + AD| + AD? + ... +AD2 А( = ----!--------2 .....3-------------• 100,(В.29)
где ADt, AD2, AD31... ADn-абсолютные погрешности измерений диаметров поясов, предельные значения которых в зависимости от типа наливного судна приведены в таблице 1,мм;
3L - пределы относительной погрешности измерений длины танка, % , вычисляемые
по формуле
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-30.png)
(В.ЗО)
где AL - абсолютная погрешность измерений длины танка, предельные значения которой приведены в таблице 1, мм;
L - длина танка, вычисляемая по формуле (В.7), мм;
- пределы относительной погрешности измерений температуры окружающе
го воздуха, % , вычисляемые по формуле
At = ±аст • At • 100(В.31)
где аст - коэффициент линейного расширения материала стенки танка, 1/°С. При отсутствии точных данных значение его принимают равным 11 ,З Ю'61/°С;
At - абсолютная погрешность измерений температуры воздуха, °C. В соответствии с таблицей 1 её предельное значение принято равным 1°С;
у/ - величина, вычисляемая по формуле (В. 17).
В. 10.2 Относительную погрешность определения вместимости танка вычисляют по формуле (В.27) для каждого уровня наполнения танка и её значения указывают в градуировочной таблице.
ПРИЛОЖЕНИЕ Г (обязательное)
Форма журнала обработки результатов измерений
ЖУРНАЛ обработки результатов измерений
Г.1 Вычисление диаметра танка:
D=... мм.
Г.2 Вычисление длины танка :
L=... мм.
Г.З Вычисление высоты «мертвой» полости hMn = ... мм.
Г.4 Вычисление высоты исходной точки
h0 =... мм.
Г.5 Вычисление высоты скоса
hc =... мм.
Г.6 Вычисление уровня расположения скоса
Но =... мм.
Г.7 Вычисление базовой высоты
Нб =... мм.
Г.8 Вычисление площади сечения уголкового профиля
Sg =... мм2.
Г.9 Вычисление площади сечения таврового профиля
Sg =... мм2.
Г. 10 Вычисление площади сечения полособульбового профиля
S6 2
э = ... ММ .
Г. 10 Составление градуировочной таблицы танка без скоса
Таблица Г.1
Уровень наполнения, см |
Вместимость, м3 |
Коэффициент вместимости2’, 3/мм |
Погрешность определения вместимости,% |
1 |
2 |
3 |
4 |
0 |
0,0325 |
0,002 | |
1 |
0,0530 |
0,005 | |
2 |
0,106 | ||
h1} МП |
1,5081) | ||
h +1 МП |
Ьмп+2 | ||
Нпр | ||
’ Коэффициент вместимости, равный =0,051м /мм. |
Г. 11 Составление градуировочной таблицы танка со скосом
Уровень наполнения, см |
Вместимость, м3 |
Коэффициент вместимости2’, м3/мм |
Погрешность определения вместимости,% |
1 |
2 |
3 |
4 |
0 |
0,063 |
0,011 | |
1 |
0,172 |
0,018 | |
2 |
0,348 | ||
н0 |
283,2101) |
0,071 | |
Но+1 |
283,920 |
0,096 | |
Но+2 | |||
Нпр | |||
0,172-0,063 ЛЛ11 3 ------------= 0,0И м3/мм. Ю |
Вычисление провел
ПРИЛОЖЕНИЕ Д
(обязательное)
Форма титульного листа градуировочной таблицы и форма градуировочной таблицы
Д.1 Форма титульного листа градуировочной таблицы
УТВЕРЖДАЮ
«___»____________20_г
ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной цилиндрический танк
№__________________ наливного судна (баржи) типа______________________
Организация________________________________________________________
Погрешность определения вместимости устанавливают по градуировочной таблице в зависимости от уровня наполнения, % :
Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ
«____»__________________________________г
Срок очередной поверки____________________________
![Методика поверки. ИНСТРУКЦИЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж), номинальной вместимостью от 60 до 600 м3 МЕТОДИКА ПОВЕРКИ. ОЕИ Аналитика](mp_html/19090276656579a48c73ea2_files/19090276656579a48c73ea2-31.png)
Поверитель
ПОДПИСЬ
должность, инициалы, фамилия
Д.2 Форма градуировочной таблицы танка
Организация______________________________________
Танк №_________________________
Таблица Е.1 - Посантиметровая вместимость танка
Уровень наполнения, см |
Вместимость, м3 |
Коэффициент вместимости, м3/мм |
Погрешность определения вместимости, % |
0 | |||
1 | |||
2 | |||
Нпр |
Поверитель
ПОДПИСЬ
должность, инициалы, фамилия
ПРИЛОЖЕНИЕ Е (обязательное)
Форма акта ежегодных измерений базовой высоты танка
УТВЕРЖДАЮ
Руководитель предприятия владельца танкера (директор, гл. инженер)
АКТ измерений базовой высоты танка от «_______»________________201 _г.
Составлен в том, что комиссия, назначенная приказом по______________________
наименование предприятия
__________________________________________, и членов:_____________________________________
-владельца танкера инициалы, фамилии
провела по _______________ контрольные измерения базовой высоты танка танкера типа____________номинальной вместимостью_________м3 при температуре окружающего воздуха °C_______.
Результаты измерения представлены в таблице Ж.1.
Таблица Е.1
Базовая высота танка | |
Среднее арифметическое значение результатов двух измерений (Нб)к, мм |
Значение базовой высоты, установленное при поверке танка (Нб)п, мм |
1 |
2 |
Относительное изменение базовой высоты танка 5б, %, вычисляют по формуле
/тт \ __ /тт \
86 =——-----—— • 100, где значения величин (Нб)к, (Нб)п приведены в 1-й, 2-й графах.
(Нб)п
Вывод: требуется (не требуется) внеочередная поверка танка.
Председатель комиссии
подпись инициалы, фамилия
Члены:
подпись инициалы, фамилия
* Указывают при заполнении
БИБЛИОГРАФИЯ
-
[1] Инструкция на светодальномер фирмы «Leica Geosystems AG», Швейцария, Госреестр 27984-04, сертификат №18987
-
[2] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М
-
[3] Приказ Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»
УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008
Ключевые слова : танк, вместимость, уровень, поверка, градуировка, груз, высота, поверитель, измерение, погрешность, температура, судно, коффердам, светодальномер.
37
ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящая инструкция распространяется на стальные горизонтальные цилиндрические резервуары (танки), номинальной вместимостью от 60 до 600 м3 речных наливных судов (барж) проектов: Ск-2000КН; 81613; 81462; 16802; 16800НПВ, предназначенных для перевозки нефти и нефтепродуктов и определения их объема.
Настоящая инструкция разработана с учетом требований МР71, МР95 МОЗМ.
НОРМАТИВНЫЕ ССЫЛКИ
В настоящей инструкции использованы ссылки на следующие стандарты:
ГОСТ 8.009—84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средства измерений;
ГОСТ 8.346—2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки;
ГОСТ 12.0.004—2015 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения;
ГОСТ 12.1.005—88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;
ГОСТ 12.4.010—75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;
ГОСТ 12.4.087—84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;
ГОСТ 12.4.137—2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;
ГОСТ 12.4.253—2013 Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические требования;
ГОСТ 12.4.310—2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;
ГОСТ 166—89 Штангенциркули. Технические условия;
ГОСТ 427—75 Линейки измерительные металлические. Технические условия;
ГОСТ 7502—98. Рулетки измерительные металлические. Технические условия;
ГОСТ 13837—79 Динамометры общего назначения. Технические условия;
