Методика поверки «Теплосчетчики СТЭ 31 "БЕРИЛЛ"» (МП 208-020-2018)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

Заместитель директора по производственной «ВНИИМС»

ТЕПЛОСЧЕТЧИКИ СТЭ 31 «БЕРИЛЛ»

МП 208-020-2018

Методика поверки

2018 г.

Настоящий документ распространяется на теплосчетчики СТЭ 31 «БЕРИЛЛ» (в дальнейшем - ТС) и устанавливает методы их первичной поверки при впуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками 6 лет.

При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1.

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки применяют средства измерений и вспомогательное оборудование указанные в таблице 2.

Таблица 2.

• 2.2 Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик теплосчетчика с требуемой точностью.

• 3.1. При проведении поверки соблюдают требования безопасности, определяемые:

• - правилами безопасности труда, действующими на поверочную установку, на которой проводится поверка;

• - правилами безопасности при эксплуатации используемых средств поверки, приведенными в их эксплуатационной документации;

• - правилами пожарной безопасности, действующих на предприятии.

• 3.2. Монтаж и демонтаж теплосчетчика проводят при отключенном питании оборудования.

• 4.1 К поверке допускаются лица, аттестованные в установленном порядке на право проведения поверки средств измерения теплотехнических величин, изучивших эксплуатационную документацию и настоящий документ.

5.1. При поверке теплосчетчиков соблюдают следующие условия:

• - температура окружающего воздуха от 15 до 30 °C;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - температура теплоносителя от 15 до 60 °C;

• - атмосферное давление от 84 до 106,7 кПа;

- отсутствие вибрации, тряски, ударов, влияющих на работу теплосчетчиков.

• 6.1 Средства измерения должны быть подготовлены к работе в соответствии с их ИН' струкциями по эксплуатации.

• 6.2 Перед поверкой теплосчетчики выдерживают в условиях поверки не менее 2 часов.

Последовательным нажатием кнопки на лицевой панели проверяют показания восьмиразрядного цифрового индикатора (ЖКИ), который должен индицировать цифры и специальные символы.

Время индикации каждого параметра в любом из разделов отображается не менее 30 с. В дальнейшем теплосчетчик вернется к показаниям исходного состояния.

Управление разделами меню изложено в Руководстве по эксплуатации.

Тестовый раздел предназначен для метрологической поверки.

Измерения и отражение информации в тестовом режиме производится постоянно.

Началом измерения является наличие расхода теплоносителя. Обнуление предыдущих показаний происходит автоматически. Окончанием измерения является полное отсутствие расхода. Информация сохраняется до следующего измерения.

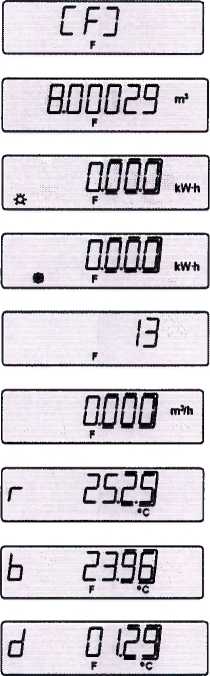

Тестовый раздел

Символ раздела [F]

Измеренный объём теплоносителя ш³ с символом F

Измеренная тепловая энергия kW h с символами Фи F

Измеренная энергия охлаждения kW h с символами и F

Контрольное число с символом F

Текущий расход теплоносителя m³/h с символом F

Температура теплоносителя в подающем трубопроводе с символами г: °C F

Температура теплоносителя в обратном трубопроводе с символами Ь: °C F

Разница температур в подающем и обратном трубопроводах с символами Ь: °C F

• 7.1 Внешний осмотр.

• 7.1.1 При проведении внешнего осмотра устанавливают соответствие поверяемого теплосчетчика следующим требованиям:

• - номер теплосчетчика соответствует указанному в руководстве по эксплуатации;

• - надписи и обозначения на узлах теплосчетчика четкие и соответствуют требованиям технического описания;

• - одноразовые заглушки головок крепежных винтов не нарушены.

Теплосчетчик считается выдержавшим поверку, если он соответствует выше перечисленным требованиям.

• 7.2 Подтверждение соответствия программного обеспечения (ПО)

• 7.2.1 Проверку идентификационных данных ПО проводят путем сличения идентификационных данных ПО, указанных в таблице 3 с информацией на индикаторном устройстве теплосчетчика. Информация на индикаторном устройстве теплосчетчика выводится через меню, информационный раздел.

Таблица 3

• 7.2.2 Результат поверки считается положительным, если номер версии программы соответствует U -1.00.

• 7.3 Опробование.

• 7.3.1 Датчики температуры помещают в термостаты. Теплосчетчик устанавливают в линию поверочной установки и производят наработку при расходе 0,5Q_max в течение -10 минут.

Результат опробования считают положительным, если теплосчетчик функционирует в соответствии с руководством по эксплуатации, на дисплее отображаются результаты измерений.

• 7.4 Проверка герметичности и прочности.

Проверку герметичности и прочности проводят на стенде подачей воды в полость датчика расхода под давлением 2,5 МПа.

Теплосчетчик считают выдержавшим проверку по данному параметру, если в течение 15 минут не будет наблюдаться течи, а также снижения давления по контрольному манометру.

• 7.5 Определение относительной погрешности измерений объёма теплоносителя.

Определение относительной погрешности измерений объема теплоносителя проводят на установке для поверки счетчиков жидкости.

• 7.5.1 Относительную погрешность теплосчетчиков определяют на трёх поверочных расходах. На каждом расходе необходимо выполнить одно измерение. Значения поверочных расходов, в зависимости от типоразмера, приведены в таблице 4.

Таблица 4

7.5.2 Относительную погрешность определяют по формуле

где: 8р - относительная погрешность при измерении объема теплоносителя, %;

V_tc - показания теплосчетчика, м³;

V_y - показания установки, м³.

Теплосчетчик считают выдержавшим поверку по данному параметру, если при измерении объема во всем диапазоне расходов от q; до q_p погрешность не превышает

±(2+0,02q_p /q)% ,но не более ± 5%.      (2)

где qp'a.q- значения номинального и измеренного расхода теплоносителя.

• 7.6 Определение относительной погрешности комплекта датчиков температуры

• 7.6.1 Определение относительной погрешности комплекта датчиков температуры проводят с помощью термостатов. При поверке работоспособности датчиков температуры оба датчика температуры должны быть помещены в две термостатические ванны с разной температурой. В каждом из пределов указанных ниже разницы температур, выбрать одну контрольную точку для проведения поверки:

• 1) 3°С<Д0<3,6°С

• 2) 10°С<Д0<20°С

• 3) 7О°С<Д0<75°С

Температура термостата для датчика обратного трубопровода при поверке по п. п. 1),

2) должна быть (50±1) С, для п.З) (20±1)°С,

Относительную погрешность определяют по формуле:

где 8_t - относительная погрешность при измерении температуры комплектом датчиков и вычислителя;

А 0_гс - разность показаний температуры вычислителем, °C;

АО/- разность показаний температуры термостатами, °C;.

Теплосчетчик считают выдержавшим поверку по данному параметру, если погрешность комплекта датчиков температуры не превышает

±(l,O+4A0_min/A0)%   (4)

где: A0min = 3 С° и А0 - значения наименьшей и измеренной разности температур в подающем и обратном трубопроводах.

• 7.7 Определение относительной погрешности теплосчетчика при измерении тепловой энергии.

• 7.7.1 Относительную погрешность теплосчетчика при измерении тепловой энергии определяют по результатам измерений объема воды поверочной установкой, показаниями температур термостатами и измерений температур датчиками температуры, установленными в термостатах.

• 7.7.2 Поверку теплосчетчика проводят в каждом из следующих диапазонов:

• a) A0_min < А0 < 1,2 A0_min и 0,9q_p < q < q_p

• b) 10K< А0<2ОКи n0,lq_p<q<0,llq_p

• c) A0max- 5K< A® < A®max И q; < q < 1,1 qj

• 7.7.3 Расчет количества теплоты проводят по формуле где: V- объем теплоносителя, измеренный установкой м³;




р - плотность воды, кг/м³;

hi, h2- энтальпия теплоносителя, в подающем и обратном трубопроводах в соответствии с температурой теплоносителя, задаваемой термостатами, кДж/кг;

3,6 - коэффициент перевода кДж в кВт ч;

• 7.7.4 Относительную погрешность ТС вычисляют по формуле

Л ₌         -100 %

Q_p

где: Qrc - показания теплосчетчика, кВт ч;

Qp - расчетное значение тепловой энергии при заданном значении разности температур, кВтч.

Теплосчетчик считают выдержавшим поверку по данному параметру, если относительная погрешность ТС при измерении тепловой энергии не превышает

±(3+0,02q_p /q+4A0_min /Д0)% , но не более ± 5 %   (7)

• 7.8 Определение относительной погрешности измерений времени.

• 7.8.1 Относительную погрешность теплосчетчика при измерении времени определяют по результатам измерения одного и того же интервала времени ТС и секундомером.

Для определения погрешности при измерении времени ТС переводят в режим индикации времени. В момент смены индицируемого значения времени считывают его показания Ti и запускают секундомер.

При смене значения индуцируемого времени (не менее чем через 4ч) останавливают секундомер и считывают показания времени Т2 с ТС.

Относительную погрешность теплосчетчика при измерении времени определяют по формуле

• 100 % (8)

где т_с - значение времени, измеренное секундомером, с.

Теплосчетчик считают выдержавшим поверку по данному параметру, если относительная погрешность ТС при измерении времени не превышает ±0,02%.

• 8.1 Результаты поверки оформляют протоколом произвольной формы.

• 8.2 При положительных результатах первичной поверки теплосчетчика делают соответствующую запись с нанесением знака поверки, заверяемой подписью поверителя в руководстве по эксплуатации/паспорте. При периодической поверке положительные результаты поверки теплосчетчика оформляют свидетельством о поверке в соответствии с приказом Минпромторга России №1815 от 02 июля 2015 года.

• 8.3 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие хотя бы по одному из пунктов данной методики.

• 8.4 Теплосчетчики, не прошедшие поверку, к выпуску и применению не допускаются,

запись в паспорте гасят, свидетельство о поверке аннулируется и выписывается извеще-
