УТВЕРЖДАЮ

^^^Жое^Меститель директора

/Прои’звбд ствен ио и метрологии

ЖШ’1’ ‘ "     ----- wW wx

П "ВНИИМС"

Н.В. Иванникова

2016 г.

Г азосигнализаторы несимметричного диметилгидразина (НДМГ)

Методика поверки

МП 205-21-2016

Москва 2016 г.

Настоящая инструкция распространяется на газосигнализаторы несимметричного диметилгидразина (НДМГ), изготовленные ООО «НТЦ «Газоаналитические системы», г. Москва, (далее - газосигнализаторы) и устанавливает методику его первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1 Таблица 1

№ п/п

Наименование операции

Номер пункта методики

1

Внешний осмотр

6.1

2

Опробование

- проверка идентификационных данных программного обеспечения

6.2

6.2.2

л

Определение метрологических характеристик

  • - проверка порогов срабатывания и пределов допускаемой относительной погрешности срабатывания

  • - проверка времени срабатывания сигнализации

6.3

  • 6.3.1

  • 6.3.2

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают.

2 СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2

№ п/п

Наименование и обозначение средств поверки

Метрологические характеристики

1

Рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-РТ

Номинальное значение температуры (Т„) 60 °C, диапазон производительности при температуре Тн от 0,8 до 1,0 мкг/мин, пределы допускаемой относительной погрешности ±5 %

2

Генераторы ГД1 Т-102

Диапазон   воспроизведения массовых

концентраций органических веществ от 0,7 до 100 мг/м3, пределы допускаемой относительной погрешности ±8 %.

4

Расходомеры газа тепловая модель EL-FLOW

Верхний предел измерений (ВПИ) объемного расхода 1 дм3/мин при условиях 20 °C, 101,325 кПа, пределы допускаемой абсолютной погрешности ±(0,5 % от показаний + 0,1 % от ВПИ) дм3/мин.

5

Секундомер 2-кнопочный, 2 разряда

Диапазон измерений от 0 до 60 мин.

6

Генератор чистого азота и нулевого

№ п/п

Наименование и обозначение средств поверки

Метрологические характеристики

воздуха ГЧА-15Д-60В

  • 2.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 Содержание вредных веществ в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

-- температура окружающей среды, °C                      20 ± 5

  • - относительная влажность, %                          от 30 до 90

  • - атмосферное давление, кПа                          от 91 до 107

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением поверки выполняют следующие подготовительные работы.

  • 1) Поверяемый газосигнализатор подготавливают к работе в соответствии с Руководством по его эксплуатации;

  • 2) Собирают схему, приведенную на рисунке А.1;

  • 3) Проверяют наличие свидетельств о поверке и сроков годности источников микротока;

  • 4) Включают приточно-вытяжную вентиляцию.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • - отсутствие внешних повреждений, влияющих на работоспособность газосигнализаторов:

  • - исправность устройств управления;

  • - четкость надписей на лицевой панели.

Газосигнализаторы считаются выдержавшими внешний осмотр, если выполнены перечисленные выше требования.

6.2 Опробование

б).2.1 При опробовании выполняют проверку общего функционирования газосигнализаторов в соответствии с руководством по эксплуатации.

Газосигнализаторы считаются выдержавшими опробование, если отсутствует информация об от казах.

6.2.2 Проверка идентификационных данных программного обеспечения

При включении газосигнализаторов отображается информация о его программном обеспечении.

Результат проверки считается положительным, если отображаемые идентификационные данные соответствуют указанным значениям:

  • - идентификационное наименование ПО:     Foxylab;

  • - номер версии ПО:                         не ниже 1.0.

  • 6.3 Определение метрологических характеристик

6.3.1 Проверка порогов срабатывания и пределов допускаемой относительной погрешности срабатывания

Через газосигнализатор поочередно пропускают поверочные газовые смеси (ПГС), приготовленные по методике, приведенной Приложению А, в следующей последовательности №№ 1 -2-3-4 (таблица 3).

При подаче каждой ПГС фиксируют срабатывание сигнализации по проверяемому порогу срабатывания. Срабатывание световой и звуковой сигнализации определяют визуально.

Таблица 3

Порог срабатывания сигнализации,

мг/м3

Номер

ПГС

Массовая концентрация НДМГ в воздухе, мг/м3

Пределы относительной погрешности массовой концентрации, %

Требуемый результат

0,1 (1 ПДК)

1

0,075

±12

Сигналы не выдаются

2

0,125

±12

Сигналы выда

ются

1 (10 ПДК)

3

0,75

±12

Сигналы не выдаются

4

1,25

±12

Сигналы выда

ются

Результаты проверки порогов срабатывания считают положительными, значение относительной погрешности срабатывания газосигнализатора не превышает 25 %, если:

  • - при подаче ПГС № 1 (1.3) не происходит срабатывания по соответствующему порогу срабатывания;

  • - при подаче ПГС № 2 (2. 4) происходит срабатывания по соответствующему порогу срабатывания.

6.3.2 Проверка времени срабатывания сигнализации

Определение времени срабатывания проводят при подаче ПГС № 2 при проверке порогов срабатывания. Секундомер включают одновременно с началом индикации на дисплее «подготовка к работе». В момент срабатывания по порогу 0,1 мг/м3 (1 ПДК) секундомер выключают.

Значение времени срабатывания сигнализации должно быть не более 5 мин.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки газосигнализаторов заносят в протокол.

  • 7.2. Положительные результаты поверки газосигнализаторов оформляют выдачей Свидетельства о поверке в соответствии с Порядком проведения поверки средств измерений. требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

  • 7.3. Газосигнализаторы, не удовлетворяющие требованиям настоящих рекомендаций. к эксплуатации не допускаются. Газосигнализаторы изымаются из обращения. Свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

  • 7.4. После ремонта газосигнализаторы подвергают поверке.

Начальник отдела ФГУП «ВНИИМС»,

Начальник сектора ФГУП «ВНИИМС», к.х.н.

Д.Р. Гуммель

Инженер ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

(обязательное) МЕТОДИКА ПРИГОТОВЛЕНИЯ ПОВЕРОЧНЫХ ГАЗОВЫХ СМЕСЕЙ (ПГС)

Методика предназначена для приготовления поверочных газовых смесей НДМГ в воздухе.

А.1 СРЕДСТВА ИЗМЕРЕНИЙ

А. 1.1 Генераторы ГДП-102, диапазон воспроизведения массовых концентраций органических веществ от 0,7 до 100 мг/м3, пределы допускаемой относительной погрешности ±8 %.

А. 1.2 Рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-PT. номинальное значение температуры (Т„) 60 °C, диапазон производительности при температуре 60°С от 0,8 до 1,0 мкг/мин. пределы допускаемой относительной погрешности ±5 %.

А. 1.3 Расходомеры газа тепловая модель EL-FLOW, верхний предел измерений (ВИИ) объемного расхода 1 дм7мин при условиях 20 °C, 101,325 кПа, пределы допускаемой абсолютной погрешности ±(0,5 % от показаний + 0,1 % от ВПИ) дм3/мин.

А. 1.4 Генератор чистого азота и нулевого воздуха ГЧА-15Д-60В.

А.2 ПРОЦЕДУРА ПРИГОТОВЛЕНИЯ

А.2.1 Собирают установку для приготовления газовых смесей (рисунок А. 1).

А.2.2 Включают компрессоры.

А.2.3 Включают генераторы чистого азота и воздуха.

А.2.4 Дожидаются снижения содержания примесей на выходе из генераторов чистого азота и нулевого воздуха до значения ниже 10 млн'1.

А.2.5 Открывают вентиль ВХОД (1) на термостате.

А.2.6 Включают насос, регулирующий откачку сбрасываемой смеси.

А.2.7 Открывают вентиль ВЫХОД (2) на термостате. Открывают вентиль 3.

А.2.8 Устанавливают температуру термостата 60 °C.

А.2.9 После достижения заданной температуры термостата прогревают систему 2 часа.

А.2.10 Задают параметры расхода потоков чистого азота и нулевого воздуха, рассчитанные для создания соответствующих значений массовой концентрации НДМГ' в воздухе, указанных в таблице А.1.

Таблица А.1

Номер ПГС

Массовая концентрация

НДМГ в воздухе, мг/м3

Пределы относительной

погрешности массовой концентрации, %

1

0,075

±12

2

0,125

±12

0,75

±12

.. 1 ..

1,25

±12

А.2.11   Измерения проводят в следующей последовательности подачи смесей: №№

1-2-3-4. Продолжительность каждого измерения 30 мин.

>>> >   > >>>

io k> ro     io        к>     io io io

A.2.12 После завершения измерений устанавливают значение массовой концентрации НДМГ, равное нулю.

. 13 Закрывают вентиль 3.

.14 Снижают температуру термостата до значения 10 °C.

.15 Дожидаются, когда значение температуры термостата снизится 30 °C (возможно использование вспомогательного вентилятора).

.16 Закрывают кран ВЫХОД (2) на термостате. Выключают насос. При этом расход сбрасываемой смеси должен снизиться до 0 см3/мин, а расход N2 до 400 см3/мин.

.17 Закрывают вентиль ВХОД (1) на термостате. При этом расход N2 должен снизиться до 0 см’/мин.

. 18   Выходят из программы.

. 19   Выключают детектор.

.20 Выключают ПК, компрессоры.

чистый воздух

чистый азот смесь с содержанием

НДМГ

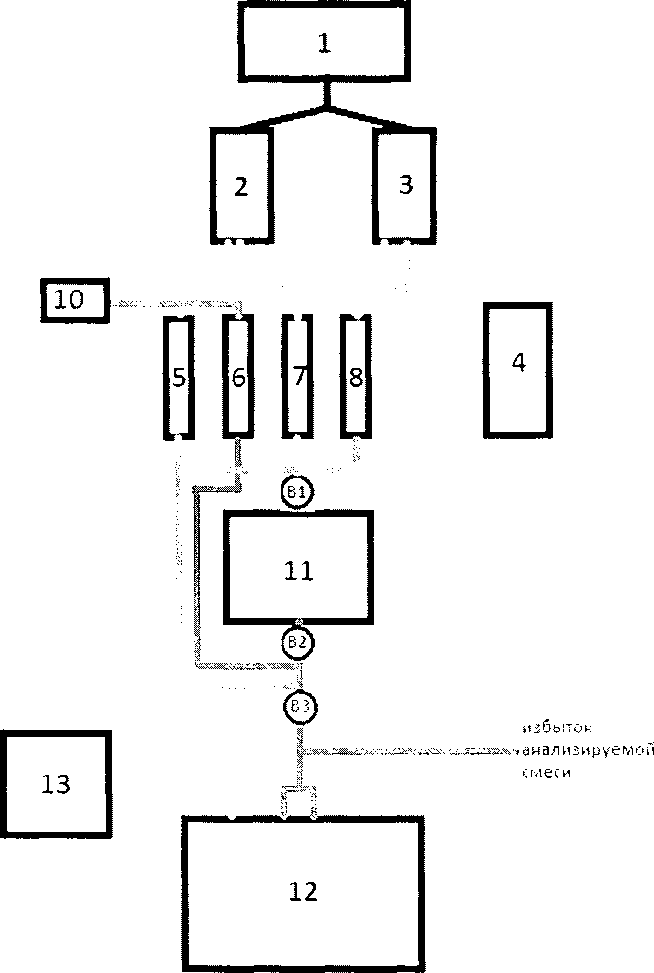

Рисунок А.1 - Схема установки для приготовления ПГС НДМГ в воздухе

1 - компрессор. 2.3 - генератор чистого азота и нулевого воздуха. 4 - блок управления регуляторами расхода, 5.8 - регулятор расхода воздуха, 7 - регулятор расхода азота. 10 гермостат, 11 -- генератор газовых смесей, 12 - газосигнализатор, 13 -компрессор. В1 - вентиль на входе в термостат, В2 - вентиль на выходе из термостата, ВЗ - вентиль подачи смеси в прибор
