Руководство по эксплуатации ПАЭМ.411153.002-01 РЭ Содержание

стр.

Введение

Введение

Настоящее руководство предназначено для изучения порядка и особенностей правильной эксплуатации измерителя электрического поля ИЭП-05 (далее "прибор"), а также является руководством для проведения его метрологической поверки.

1 Назначение
  • 1.1 Прибор предназначен для измерения напряженности переменных электрических полей при аттестации рабочих мест по условиям труда, при производственном контроле, при гигиенической оценке безопасности производственного оборудования и бытовой техники, безопасности производственных зон и рабочих мест, селитебных территорий, жилых и производственных помещений.

В качестве датчиков переменного электрического поля используются дипольная антенна (далее "антенна") и дисковый пробник.

  • 1.1.1 С дипольной антенной прибор предназначен для контроля электрических полей, создаваемых техническими средствами и измеряемых по:

- СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы" (включая измерение напряженности фоновых уровней электрического поля частотой 50 Гц);

- СанПиН 2.2.2/2.4.2620-10 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работ» (Изменения № 2 к СанПиН 2.2.2/2.4.1340-03);

- СП 1.1.1058-01 "Организация и проведение производственного контроля за соблюдением санитарных правил и выполнением санитарно-противоэпидемиологических (профилактических) мероприятий";

- СП 2.2.2.1327-03 "Гигиенические требования к организации технологических процессов, производственному оборудованию и рабочему инструменту".

  • 1.1.2 С дисковым пробником прибор предназначен для контроля электрических полей, создаваемых видеодисплейными терминалами (мониторами) ПЭВМ и измеряемых по:

- СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы", Приложение 1, Таблица 3;

- ГОСТ Р 50923-96 "Дисплеи. Рабочее место оператора. Общие эргономические требования и требования к производственной среде. Методы измерения";

- ГОСТ Р 50949-2001 "Средства отображения информации индивидуального пользования. Методы измерений и оценки эргономических параметров и параметров безопасности".

  • 1.2 Прибор соответствует общим техническим требованиям ГОСТ Р 51070-97 на измерители напряженности электрических и магнитных полей, предназначенные для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.

  • 1.3 В пределах своих технических характеристик прибор может использоваться для измерения напряженности электрической составляющей электромагнитных полей независимо от природы их возникновения, в том числе при контроле по СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях" и СанПиН 2.1.2.2645-10 "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях".

  • 1.4 Прибор осуществляет прямые измерения напряженности электрических полей в реальном масштабе времени. Соответственно он может быть использован для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.

  • 1.5 Прибор может работать в производственных помещениях при следующих климатических условиях:

- температура окружающего воздуха          + 10 °С ... + 35 °С ;

  • - атмосферное давление                      84 кПа ... 107 кПа;

  • - относительная влажность воздуха, не более 80 % при + 25 °С.

2 Основные технические характеристики

  • 2.1 Рабочий диапазон частот:

  • - полоса 1:                 5 Гц ... 2000 Гц;

  • - полоса 2:                 2 кГц ... 400 кГц.

  • 2.2 Диапазон измеряемых значений напряженности электрического поля:

- в полосе 1:       7 В/м ... 1990 В/м;

(поддиапазоны: 7 В/м . 199 В/м, 70 В/м . 1990 В/м)

- в полосе 2:       0,7 В/м ... 199 В/м.

(поддиапазоны: 0,7 В/м . 19,9 В/м, 7 В/м . 199 В/м)

  • 2.3 Основная относительная погрешность измерения напряженности электрического поля в нормальных климатических условиях:

- не более ± 20 % при значениях напряженности 15 В/м ... 1990 В/м в полосе 1 и 1,5 В/м ... 199 В/м в полосе 2;

- не более ± 30 % при значениях напряженности 7 В / м ... 15 В / м в полосе 1 и 0,7 В/м ... 1,5 В/м в полосе 2.

Основная погрешность прибора соответствует ряду по ГОСТ Р 51070-97 и указана с учетом корректировочных кривых, приведенных в паспорте на прибор.

  • 2.4 Дополнительная погрешность от воздействия температуры не более 12 % на 10 °С.

  • 2.5 Отклонение значения напряженности в калибровочных точках при калибровке с дисковым пробником по ГОСТ Р 50949-2001 с использованием корректировочных кривых, приведенных в паспорте на прибор, не более 10 %.

  • 2.6 Ослабление сигналов на граничных частотах диапазонов измерения:

  • - на частоте 5 Гц              1,5 дБ ... 4,5 дБ;

  • - на частотах 2 кГц и 400 кГц 2 дБ ... 4 дБ.

  • 2.7 В приборе предусмотрена возможность питания как от внешнего сетевого источника питания, так и от батарей (аккумуляторов).

  • 2.8 Напряжение питания постоянного тока блока прибора - 7,5 В ...

- 10 В, + 7,5 В ... + 10 В, ток потребления не более 50 мА. Пульсации напряжения внешнего источника питания должны быть не более 100 мВ.

  • 2.9 Прибор допускает непрерывную работу не менее 8 ч.

  • 2.10 Потребляемая мощность не более 0,8 Вт.

  • 2.11 Прибор обеспечивает свои технические и метрологические характеристики в пределах установленных норм по истечении времени установления рабочего режима равного 30 с.

  • 2.12 Габаритные размеры, мм, не более:

  • - корпус индикаторного блока   190x90x45;

  • - корпус делителя              90x50x32;

  • - диаметр дискового пробника   300;

  • - длина антенны               700.

  • 2.13 Масса прибора не более 2 кг.

3 Состав прибора

Наименование

Обозначение

Кол-во

Антенна

ПАЭМ.411519.003

1 шт.

Индикаторный блок

ПАЭМ.411516.002

1 шт.

Дисковый пробник*

ПАЭМ.411519.002

1 шт.

Делитель 1:10 или РФ + Делитель 1:10

ПАЭМ.411912.001

1 шт.

Примечание. * - поставляется по требованию заказчика (изм.1)

  • 4 Устройство и принцип работы прибора

4.1 Принцип работы

Принцип работы измерителя электрического поля ИЭП-05 заключается в преобразовании энергии электромагнитного поля с помощью антенны в напряжение, пропорциональное напряженности этого поля. В тракте обработки прибора принятый сигнал усиливается, детектируется и обрабатывается. Значение напряженности электрического поля после аналого-цифрового преобразования сигнала индицируется на жидкокристаллическом индикаторе в В/м.

4.2 Конструкция

Измеритель электрического поля ИЭП-05 состоит из индикаторного блока в пластмассовом корпусе, двух датчиков переменного электрического поля (дипольной антенны и дискового пробника) и делителя 1:10 (или режек-торного фильтра РФ и делителя 1:10). Делитель используется при измерении значений напряженности электрического поля до 1990 В/м в полосе 1 и до 199 В/м в полосе 2. РФ используется для измерения электрического поля в диапазоне частот 5 Гц...2к Гц в режиме измерения с вырезанной полосой частот 45 Гц.55 Гц.

Соединение датчиков и делителя с индикаторным блоком - разъемное.

Дипольная антенна выполнена разборной для удобства укладки в кейсе.

На дисковом пробнике закреплен провод заземления, который заканчивается разъемом типа «крокодил» для подключения к общей шине заземления помещения.

Электропитание прибора может осуществляться как от любых аккумуляторов или батарей (типа “Корунд”) напряжением 9 В, так и от внешнего сетевого источника постоянного тока. Батареи размещаются под задней крышкой индикаторного блока. Внешний источник питания подключается с помощью разъема на боковой стенке индикаторного блока.

4.3 Органы управления и индикации

На лицевой панели индикаторного блока (рис. 4.1) расположены:

- кнопочный переключатель диапазонов «5-2000 Гц», «2-400 кГц»;

- кнопка включения питания “Вкл”;

- цифровой трехразрядный индикатор для индикации величины напря-

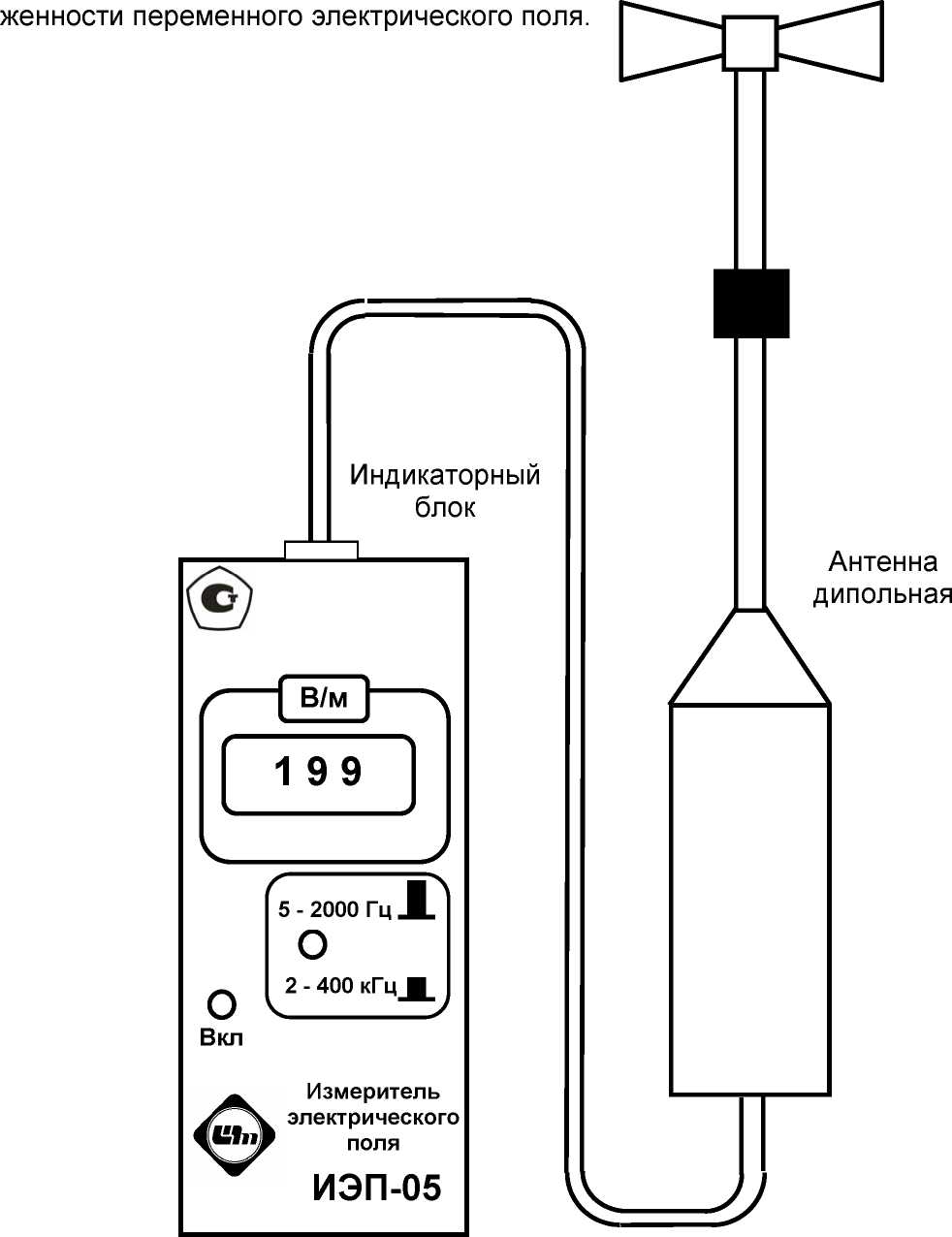

Рис. 4.1 Вид измерителя электрического поля ИЭП-05 с дипольной антенной.

5 Общие указания по эксплуатации
  • 5.1 До начала работы с прибором необходимо ознакомиться с настоящим руководством по эксплуатации.

  • 5.2 При измерениях прибор удерживается в руках или размещается на любой подставке из диэлектрического материала.

Кабель питания прибора и провод заземления дискового пробника не должны располагаться в области между прибором и тестируемым техническим средством.

  • 5.3 Прибор должен размещаться таким образом, чтобы антенна была направлена в сторону источника поля.

  • 5.4 При считывании с цифрового индикатора результатов измерения следует учитывать, что время установления показаний прибора около 5 с.

  • 5.5 Измерения можно выполнять через 30 с после включения прибора.

  • 5.6 Максимальное показание индикатора 199 В/м при измерении в полосе 1 и 19,9 В/м при измерении в полосе 2. При напряженности электрического поля, превышающем указанные значения, на индикаторе загорается “1” старшего разряда. Остальные цифры при этом гаснут. При измерении с делителем показания прибора необходимо умножать на 10.

  • 5.7 При измерении переменных электрических полей, создаваемых мониторами ПЭВМ, прибор используется с дисковым пробником, выполненным по ГОСТ Р 50949-2001. Дисковый пробник переменного электрического поля должен быть направлен в сторону источника поля и заземлен. Работа прибора с дисковым пробником требует обязательного его заземления при проведении измерений.

5.8 Во избежание выхода из строя прибора запрещается прикасаться руками к диполям антенны.

5.9 Для измерения электрического поля в диапазоне частот 5 Гц...2к Гц в режиме измерения с режекторным фильтром (РФ), т.е. с вырезанной полосой частот 45 Гц.55 Гц, следует пользоваться блоком РФ и делителя (см. рис. 5.1), на боковой панели которого расположены переключатели «РФ» и «Дел». Выбор варианта режима измерения осуществляется по таблице:

Вариант режима измерения

Переключатель

«РФ»

Переключатель «Дел»

Без режекторного фильтра и без делителя

откл

откл

Без режекторного фильтра с делителем

откл

вкл

С режекторным фильтром без делителя

вкл

откл

С режекторным фильтром и делителем

вкл

вкл

Переключатель«РФ» Переключатель«Дел»

Рис. 5.1 Блок РФ + Делитель 1:10. Вид сбоку

5.10 После окончания измерений выключите прибор, отсоедините антенну или дисковый пробник от индикаторного блока. При питании от сети отключите внешний источник питания. При длительном (более 5 дней) перерыве в работе выньте из прибора батареи питания и храните их отдельно.

  • 6 Указания мер безопасности

    • 6.1 Электрические напряжения в приборе не превышают 20 В, соответственно, он не требует специальных мер по обеспечению требований безопасности по ГОСТ 22261-94.

    • 6.2 Прибор не является источником высокочастотных радиопомех, т.к. принцип его действия основан на прямом усилении исследуемого сигнала без преобразования частоты.

    • 6.3 При работе с внешним источником питания меры безопасности должны обеспечиваться в соответствии с инструкцией по эксплуатации на источник питания.

  • 7 Подготовка прибора к работе

    • 7.1 Проверьте срок действия свидетельства о поверке прибора.

    • 7.2 При использовании батареи вставьте ее в специальный отсек, сняв заднюю крышку прибора.

    • 7.3 При использовании внешнего источника питания вставьте вилку кабеля внешнего источника в розетку «Питание» на боковой стенке прибора.

    • 7.4 Включите прибор. При этом должны загореться цифры на цифровом индикаторе. В случае, если в крайнем правом разряде индикатора высвечивается знак “U”, батареи питания (или одна из них) разряжены и требуют замены.

8 Выполнение измерений
  • 8.1 Измерение напряженности электрического поля в диапазоне частот 5 Гц ... 400 кГц (методика выполнения измерений)

    • 8.1.1 Подсоедините антенну дипольную к разъему на торцевой стенке индикаторного блока.

    • 8.1.2 Выберите полосу частот, установив в соответствующее положение кнопочный переключатель диапазонов на передней панели индикаторного блока.

    • 8.1.3 Включите прибор.

  • 8.1.4.1 1-й способ. Установите антенну прибора так, чтобы точка пересечения оси симметрии антенны с измерительной осью, проходящей через центры диполей, совпала с выбранной (измеряемой) точкой пространства. Сориентируйте антенну в данной точке по максимуму показаний прибора. На индикаторе прибора отобразится значение вектора измеряемого параметра Еинд. Считайте измеренное значение.

  • 8.1.4.2 2-й способ. Для определения вектора напряженности электрического поля в выбранной точке пространства нужно измерить три взаимноортогональные составляющие этого вектора Еиндх, EuHgY, EuHgZ Установите антенну прибора так, чтобы ее измерительная ось совпала с одной из ортогональных осей координат X, Y, Z, а точка пересечения измерительной оси с осью симметрии антенны совпала с выбранной (измеряемой) точкой пространства. Считайте измеренные значения Еинд(Х, Y, Z). Определите значение вектора напряженности электрического поля Еинд по формуле:

    Еинд

    2

    + EuHdz

  • 8.2 Измерение напряженности электрического поля от экрана видеомонитора компьютера в диапазоне частот 5 Гц .  400 кГц

(методика выполнения измерений)

  • 8.2.1 Подсоедините дисковый пробник к разъему на торцевой стенке индикаторного блока.

  • 8.2.2 Заземлите дисковый пробник с помощью заземляющего провода, закрепленного на нем.

  • 8.2.3 Выберите полосу частот, установив в соответствующее положение кнопочный переключатель диапазонов на передней панели индикаторного блока.

8.2.4 Установите прибор таким образом, чтобы он был направлен дисковым пробником в сторону тестируемого технического средства, а центр дискового пробника находился в выбранной точке пространства. 8.2.5 Включите прибор. 8.2.6 На индикаторе прибора отобразится значение измеряемого параметра Еинд. Считайте измеренное значение.
  • 8.3 Примечание

Настоящие методики измерений электрических полей предназначены для выполнения прямых измерений прошедшим поверку средством измерений утвержденного типа ИЭП-05. Согласно пункту 1 статьи 5 Закона от 26 июня 2008 г. № 102-ФЗ "Об обеспечении единства измерений", данные методики не подлежат аттестации при выполнении измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда. Конкретные условия применения данных методик (точки измерения, время измерения и т.п.) являются не самим процессом выполнения измерений, а условиями оценки полученных при выполнении измерений величин применительно к конкретным целям выполнения измерений. Следовательно, они не входят в сферу государственного регулирования обеспечения единства измерений и, согласно пункту 2 статьи 5 Закона от 26 июня 2008 г. № 102-ФЗ "Об обеспечении единства измерений", в эксплуатационную документацию на средство измерений не вносятся. Для получения результатов измерений с установленными показателями точности обязательно выполнение операций, описанных в п.п.5.2-5.5; 5.7.
  • 9 Техническое обслуживание

Техническое обслуживание прибора включает:

- содержание прибора в чистоте;

- предохранение прибора (в особенности, диполей антенны, дискового пробника и разъемов) от повреждений;

- своевременную замену батарей питания или подзарядку аккумуляторов.

10 Возможные неисправности и способы их устранения

Характерная неисправность

Вероятная причина

Методы устранения

1 При включении прибора не загорается индикаторное табло.

Отсутствуют или разрядились батареи.

Не подсоединен внешний источник питания.

Установите или замените батареи. Подключите источник питания.

2 При подсоединении кабеля внешнего источника питания прибор не включается.

Обрыв в кабеле внешнего источника питания. Неисправность внешнего источника питания.

Восстановите кабель.

Замените источник питания.

3 При включении прибора на индикаторе одновременно с цифрами высвечивается знак “U”.

Недостаточное напряжение батарей или источника питания.

Замените батареи или источник питания.

  • 11 Методика поверки

    • 11.1 Общие сведения

      • 11.1.1 Настоящий раздел устанавливает методы и средства измерений для первичной и периодической поверок прибора.

      • 11.1.2 Поверка прибора проводится с периодичностью 12 месяцев.

    • 11.2 Операции и средства поверки

      • 11.2.1 При проведении поверки должны производиться операции и применяться средства измерений, указанные в таблице 11.1.

Таблица 11.1

Номер

пункта

раздела поверки

Наименование операций, производимых при поверке

Поверяемые

отметки

Допустимые значения погрешности или предельные значения определяемых параметров

Средства поверки

Эта-ло-ны

СИ

11.4.1

Внешний осмотр

11.4.2

Опробование

11.4.3

С дипольной антенной

Определение основной относительной погрешности измерения в полосе 1

50(60); 100; 500; 1000 Гц 25;100;

190 В / м

± 20 %

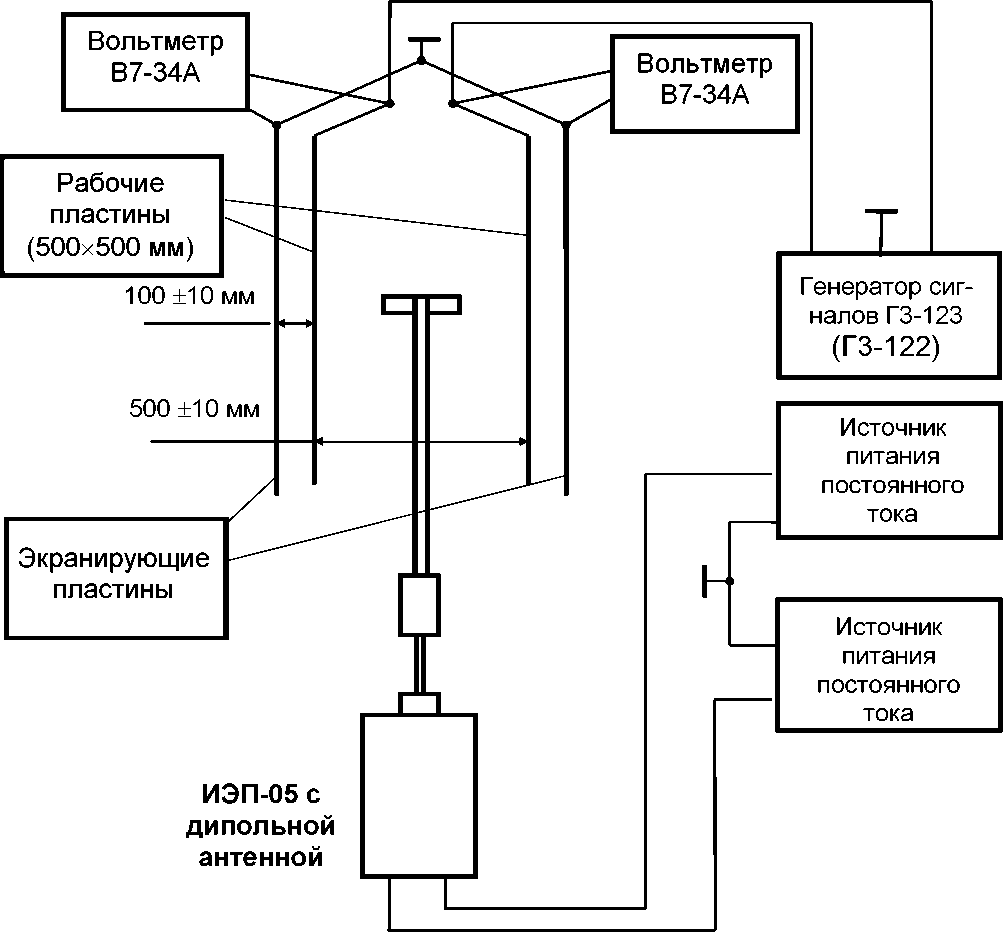

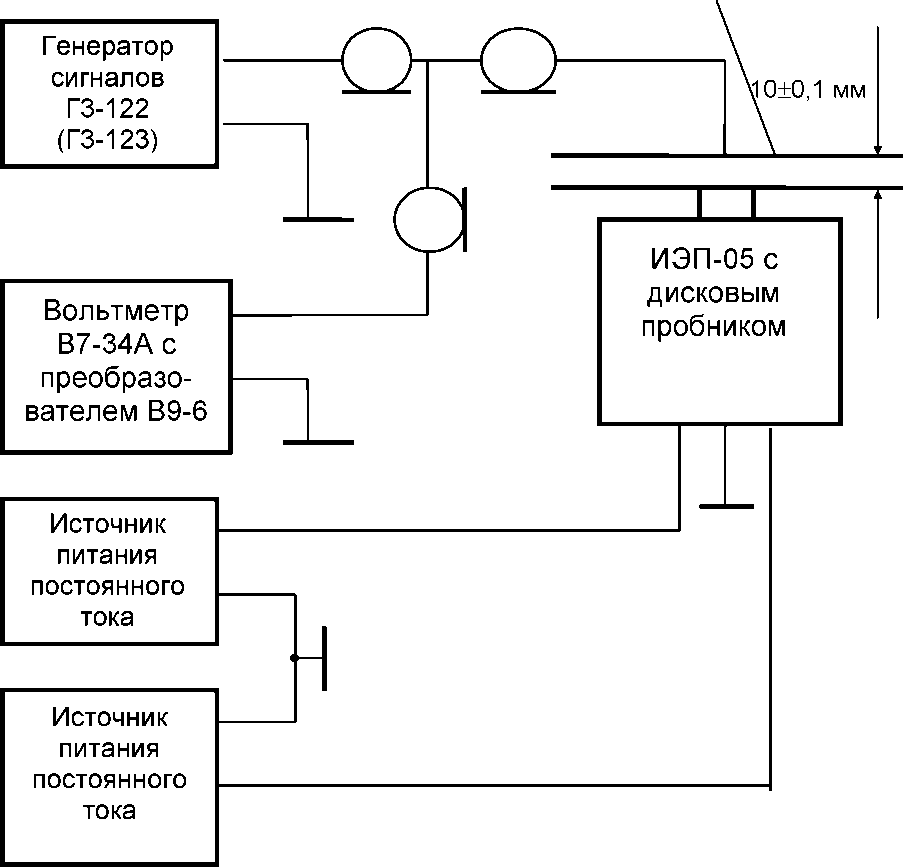

Образцовая установка электрического поля на основе системы плоскопараллельных пластин УЭП-01 ГОСТ 8.560-94

Генератор

Г3-123

Генератор

Г3-122

Преобразователь напряжения В9-6 Вольтметр

В7-34А

Термогигрометр

ИВТМ-7

Барометр-анероид БАММ-1

10 В/м

± 30 %

Определение основной относительной погрешности измерения в полосе 2

15; 30;

60; 120 кГц 2,5; 10;

19 В /м

± 20 %

1 В/м

± 30 %

11.4.5                  11.4.4

С дисковым пробником

Определение отклонения значения напряженности в калибровочных точках в полосе 1

50(60);

100; 500;

1000 Гц 25; 100;

190 В/м

± 10 %

Определение отклонения значения напряженности в калибровочных точках в полосе 2

15; 30; 60;

120 кГц

2,5; 10; 19

В /м

± 10 %

Определение ослабления на граничных частотах в полосе 1

5 Гц;

2000 Гц

100 В/м

1,5 дБ...4,5 дБ

2 дБ...4 дБ

Определение ослабления на граничных частотах в полосе 2

2 кГц;

400 кГц

10 В/м

2 дБ...4 дБ

Примечание. 1. Вместо указанных в таблице 11.1 средств измерений разре-

шается применять другие СИ, обеспечивающие измерение соответствующих параметров с требуемой точностью.

2. Средства измерений должны быть исправны и поверены в органах государственной метрологической службы.

11.2.2 Основные характеристики средств измерений приведены в таблице 11.2.

Таблица 11.2

Наименование и тип средств измерений

Основные метрологические характеристики средств измерений

пределы измерения

погрешность, %

Образцовая установка электрического поля на основе системы плоскопараллельных пластин УЭП-01:

0,1 В/м .

.. 1000 В/м

5

генератор сигналов низ-

1 Гц ...

299900 Гц

1,5

кочастотный Г3-123

2 В .

.. 100 В

4 ± 0,3

генератор сигналов низ-

5 Гц ...

400000 Гц

5-10-7-fa

кочастотный Г3-122

0,2 мВ

.. 2500 мВ

10

вольтметр универсаль-

0 дБ

... 60 дБ

ный цифровой В7-34А

10 В

... 100 В

2 - 0,25-(икх / их - 1)

20 Гц

. 500 кГц

1 В

... 10 В

0,15 + 0,05-(икх / их 1)

60 Гц

. 100 кГц

1 В

... 10 В

1 + 0,1-(икх / их 1)

100 кГц

... 200 кГц

1 В

... 10 В

2 + 0,25-(икх / их 1)

200 кГц

... 500 кГц

преобразователь напря-

5 Гц

... 20 Гц

0,01 + 0,002-(икх / их - 1)

жения В9-6 с вольтметром В7-34А

0,5 В

... 2,5 В

0,5 + 0,2-(икх / их)

Термогигрометр ИВТМ-7

0 %

.. 99 %

2

- 20 °С

... + 60 °С

± 0,2 °С

Барометр-анероид БАММ-1

80 кПа

.. 106 кПа

+ 0,2 кПа

Примечание. Ukx - значение конечной точки шкалы; Ux - измеряемое

значение; fa - устанавливаемая частота.

  • 11.3 Условия поверки и подготовка к ней

    • 11.3.1 При проведении поверки должны соблюдаться следующие условия:

- температура окружающей воздуха:         15 °С ... 25 °С;

- относительная влажность воздуха, не более: 80 % при 25 °С ;

- атмосферное давление:                   84 кПа ... 107 кПа;

- уровень помехового фона в зазоре плоскопараллельных пластин установки не должен превышать 10 % от уровня напряженности электрического поля, на котором осуществляется поверка и должен быть не более 2 В/м в полосе 1 и 0,2 В/м в полосе 2.

Охлаждение прибора при поверке - естественное.

Примечание. Допускается проведение поверки в условиях, реально существующих в лаборатории и отличающихся от нормальных, если они не выходят за пределы рабочих условий на прибор и на СИ. Перед проведением поверки СИ должны быть выдержаны в указанных условиях не менее 4 ч.

  • 11.4 Проведение поверки

    • 11.4.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

  • - все надписи на приборе должны быть четкими и ясными;

  • - органы управления должны действовать плавно и обеспечивать надежность фиксации;

  • - клеммы и разъемы должны быть чистыми;

  • - все покрытия должны быть ровными, прочными, без царапин и трещин. Результат внешнего осмотра считается положительным, если выполняются указанные требования.

  • 11.4.2 Опробование

    • 11.4.2.1 Опробование допускается проводить сразу же после включения питания прибора.

    • 11.4.2.2 Установите переключатель диапазонов на передней панели прибора в положение “5-2000 Гц”. Включите прибор кнопкой “Вкл” на передней панели.

Результаты проверки считаются положительными, если на индикаторе прибора светятся цифры и не светится знак “U” крайнем правом разряде индикатора, характеризующий разряд батарей или пониженное напряжение внешнего источника питания.

  • 11.4.2.3 Установите переключатель диапазонов на передней панели прибора в положение “2-400 кГц”.

Результаты проверки считаются положительными, если на индикаторе прибора светятся цифры и запятая перед цифрой младшего индицируемого разряда и не светится знак “U” в крайнем правом разряде индикатора, характеризующий разряд батарей или пониженное напряжение внешнего источника питания.

  • 11.4.3 Определение основной относительной погрешности прибора

    • 11.4.3.1 Для определения основной погрешности используется образцовая установка электрического поля на основе системы плоскопараллельных пластин УЭП-01 (далее Установка) с погрешностью воспроизведения напряженности переменного электрического поля 5 % (рис. 11.1).

Рис.11.1 Схема установки для поверки ИЭП-05 с дипольной антенной.

Напряженность поля между пластинами определяется по формуле:

Е = Un / D, (11.1)

где: D - расстояние между рабочими пластинами системы (D=0,5 м);

Un - напряжение между рабочими пластинами системы, равное сумме значений противофазных синусоидальных напряжений Un1 и Un2 на каждой из пластин по отношению к заземленным экранирующим пластинам системы;

  • 11.4.3.2 Подсоедините антенну к индикаторному блоку. Отключив систему пластин от генератора, заземлите экранирующие пластины.

  • 11.4.3.3 Установите прибор таким образом, чтобы центр приемной части антенны находился в центре системы пластин Установки, а торцевые поверхности диполей антенны были параллельны плоскостям пластин.

  • 11.4.3.4 Установите органами управления генераторов минимально возможное значение выходного напряжения. Включите измерительные приборы Установки и дайте им прогреться в соответствии с их инструкциями по эксплуатации .

  • 11.4.3.5 Включите прибор ИЭП-05.

  • 11.4.3.6 После 30 с прогрева проконтролируйте показания прибора. Они не должны превышать 4 В/м в полосе 1 и 0,4 В/м в полосе 2.

  • 11.4.3.7 Подключите систему пластин к генератору. Установите генератор в режим генерации синусоидального сигнала.

  • 11.4.3.8 Установите на генераторе частоту сигнала F, равной одной из частот таблицы 11.3 для полосы 1. Установите переключатель диапазонов на передней панели прибора в положение «5-2000 Гц» (полоса 1).

  • 11.4.3.9 Плавно увеличивая выходное напряжение генератора, установите величину Еинд на индикаторе прибора 10 В/м.

Примечание. При фиксации показаний прибора необходимо учитывать, что время установления показаний приблизительно 5 с.

Таблица 11.3

Диапазон частот

Напряженность поля, В/м

Частота сигнала F, кГц

полоса 1

10, 25, 100, 190

0,05; 0,1; 0,5; 1,0

полоса 2

1; 2,5; 10; 19

15; 30; 60; 120

11.4.3.10 Зафиксируйте полученные при этом значения напряжений ип1 и ип2 на пластинах.

  • 11.4.3.11 Вычислите измеренное прибором значение напряженности поля Еизм по формуле:

    Еизм = Еинд-Кп

    (11.2)

где: Кп - поправочный коэффициент Кп1 или Кп2 для контролируемой частоты, определяемый по корректировочным графикам для полосы 1 или 2 соответственно, приведенным в паспорте на прибор.

  • 11.4.3.12 Используя зафиксированные по п.11.4.3.10 значения напряжений Uni и Un2, по формуле 11.1 вычислите значение напряженности поля Е.

  • 11.4.3.13 Вычислите основную погрешность измерения по формуле:

ЗЕизм = 100-(Еизм - Е)/Е [%]      (11.3)

  • 11.4.3.14 Повторите пункты 11.4.3.9 ... 11.4.3.13 для значений Еинд равных 25 В/м, 100 В/м и 190 В/м.

  • 11.4.3.15 Повторите пункты 11.4.3.8 . 11.4.3.14 для других частот F таблицы 11.3 для полосы 1.

  • 11.4.3.16 Установите переключатель диапазонов на передней панели прибора в положение “2-400 кГц” (полоса 2).

  • 11.4.3.17 Установите органами управления генераторов минимально возможное значение выходного напряжения. Установите на генераторе частоту сигнала F, равной одной из частот таблицы 11.3 для полосы 2.

  • 11.4.3.18 Плавно увеличивая выходное напряжение генератора, установите величину Еинд на индикаторе прибора 1 В/м.

  • 11.4.3.19 Повторите пункты 11.4.3.10 . 11.4.3.13.

  • 11.4.3.20 Повторите пункты 11.4.3.17 .  11.4.3.19 для значений Еинд, по

следовательно равных 2,5 В/м, 10 В/м и 19 В/м при измерении на частотах F, установленных в таблице 11.3 для полосы 2.

  • 11.4.3.21 Прибор считается годным, если для всех калибровочных точек таблицы 11.3 выполняется условие ЗЕизм < ЗЕн.

Примечание: ЗЕн - допускаемая основная погрешность прибора в соответствии с п.2.3 настоящего РЭ.

  • 11.4.3.22 Выключите прибор и подсоедините к индикаторному блоку антенну через делитель, входящий в комплект прибора.

  • 11.4.3.23 Установите частоту генератора, равной 30 кГц, и минимально возможное значение выходного напряжения.

  • 11.4.3.24 Плавно увеличивая выходное напряжение генератора, установите показания индикатора прибора Еинд, равными 19 В/м.

  • 11.4.3.25 Зафиксируйте полученные по п. 11.4.3.24 напряжения ип1 и ип2 на пластинах и вычислите напряженность поля E по формуле 11.1.

  • 11.4.3.26 Вычислите основную относительную погрешность прибора с делителем по формуле:

ЗЕизм = 100-(Еинд-10 - Е)/Е       (11.3)

  • 11.4.3.27 Прибор считается годным, если

ЗЕизм < ЗЕн,

где ЗЕн - допускаемая основная погрешность прибора в соответствии с п.2.3 настоящего РЭ.

Примечание. При отношении отклонения значения напряженности в калибровочных точках прибора к погрешности средств измерений менее чем 3:1, но более чем 1:1 прибор признается годным, если при поверке выполняется условие:

ЗЕизм <   (ЗЕн)2 + (л)2 ,

где Л - допускаемая погрешность средств измерений, %.

11.4.4 Определение отклонения значения напряженности в калибровочных точках при калибровке с дисковым пробником

  • 11.4.4.1 Определение отклонения значения напряженности в калибровочных точках проводят на установке на основе калибровочной пластины (рис. 11.2).

Напряженность поля Е определяется по формуле:

Е = U/d, (11.4)

где: U - напряжение на калибровочной пластине;

d - расстояние между калибровочной пластиной и пробником переменного электрического поля, равное 0,01 м.

Примечания. 1. Вместо указанных в табл.11.2 средств измерений разрешается применять другие аналогичные СИ, обеспечивающие измерение соответствующих параметров с требуемой точностью.

2. Средства измерений должны быть исправны и поверены в органах государственной метрологической службы.

  • 11.4.4.2 Требования к калибровочной пластине:

  • - пластина должна быть выполнена из двустороннего стеклотекстолита в виде диска диаметром не менее 300 мм;

  • - пластина должна быть такой толщины, которая обеспечивала бы ее жесткость и плоскостность, позволяющие установить ее параллельно дисковому пробнику прибора на расстоянии 10 мм с точностью ± 0,1 мм;

- пластина должна иметь 3 диэлектрические втулки длиной 10 ± 0,1 мм для обеспечения зазора между дисковым пробником и пластиной;

- пластина должна иметь клемму для подачи на нее сигнала генератора;

- пластина должна иметь клемму для заземления экранирующей стороны пластины.

  • 11.4.4.3 Подсоедините к индикаторному блоку дисковый пробник переменного электрического поля.

Примечание. Допускается совмещение измерений по п. 11.4.4 с измерениями по п. 11.4.5.

  • 11.4.4.4 Расположите прибор плоскостью дискового пробника вверх и установите на него калибровочную пластину в соответствии с рис. 11.2.

Пластина калибровочная

Рис. 11.2 Схема установки для поверки ИЭП-05 с дисковым пробником.

  • 1.4.4.5 Включите средства измерений установки и дайте им прогреться в соответствии с их инструкциями по эксплуатации.

  • 11.4.4.6 Включите прибор ИЭП-05 и дайте ему прогреться его в течение 30 с.

  • 11.4.4.7 Отключите калибровочную пластину от генератора и, присоединив ее вместо генератора к нагрузке 50 Ом, проконтролируйте показания индикатора прибора. Показания не должны превышать 2 В/м в полосе 1 и 0,2 В/м в полосе 2.

  • 11.4.4.8 Установите переключатель диапазонов на передней панели прибора в положение “5 -2000 Гц” (полоса 1).

  • 11.4.4.9 Подключите калибровочную пластину к генератору. Установите генератор в режим генерации синусоидального сигнала.

  • 11.4.4.10 Установите органами управления генераторов минимально возможное значение выходного напряжения. Установите на генераторе частоту сигнала F, равной одной из частот таблицы 11.4 для полосы 1.

Таблица 11.4

Диапазон частот

Напряженность поля, В/м

Частота сигнала F, кГц

полоса 1

25, 100, 190

0,05; 0,1; 05; 1,0

полоса 2

2,5; 10; 19

15; 30; 60; 120

11.4.4.11 Плавно увеличивая выходное напряжение генератора, устано-

вите величину Еинд на индикаторе прибора 25 В/м .

Примечание. При фиксации показаний прибора необходимо учитывать, что время установления показаний приблизительно 5 с.

  • 11.4.4.12 Зафиксируйте полученное при этом значение напряжения на калибровочной пластине U.

  • 11.4.4.13 Вычислите по формуле 11.4 значение напряженности поля Е.

  • 11.4.4.14 Вычислите измеренное прибором значение напряженности поля Еизм по формуле:

Еизм = Еинд-Кп,       (11.5)

где: Кп - поправочный коэффициент Кп3 или Кп4 для контролируемой частоты, определяемый по корректировочным графикам для полосы 1 или 2 соответственно, приведенным в паспорте на прибор.

  • 11.4.4.15 Вычислите отклонение значения напряженности в калибровочных точках SEd по формуле:

SEdu3M = 100-(Еизм - Е)/Е [%]       (11.6)

  • 11.4.4.16 Повторите пункты 11.4.4.11 ... 11.4.4.15 для значений Еинд равных 100 В/м и 190 В/м.

  • 11.4.4.17 Повторите пункты 11.4.4.11 ... 11.4.4.16 для других частот F таблицы 11.4 для полосы 1.

  • 11.4.4.18 Установите переключатель диапазонов на передней панели прибора в положение “2-400 кГц” (полоса 2).

  • 11.4.4.19 Установите органами управления генераторов минимально возможное значение выходного напряжения. Установите на генераторе частоту сигнала F, равную одной из частот таблицы 11.4 для полосы 2.

  • 11.4.4.20 Плавно увеличивая выходное напряжение генератора, установите величину Еинд на индикаторе прибора 2,5 В/м.

  • 11.4.4.21 Повторите пункты 11.4.4.12 ... 11.4.4.15.

  • 11.4.4.22 Повторите пункты 11.4.4.20 ... 11.4.4.21 для значений Еинд, последовательно равных 10 В/м и 19 В/м при измерении на частотах F, установленных в таблице 11.4 для полосы 2.

  • 11.4.4.23 Прибор считается годным, если для всех калибровочных точек выполняется условие:

ЗЕбизм < ЗЕбн,

где ЗЕбн - допустимое отклонение значения напряженности в соответствии с п.2.4 настоящего РЭ.

Примечание. При отношении отклонения значения напряженности в ка-

либровочных точках прибора к погрешности средств измерений менее чем 3:1, но более чем 1:1 прибор признается годным, если при поверке выполняется условие:

где: А - допускаемая погрешность средств измерений, %.

  • 11.4.5 Определение ослабления сигнала на граничных частотах

  • 11.4.5.1 Измерение ослабления сигнала на граничных частотах проводят на установке на основе калибровочной пластины (рис. 11.2) с подачей сигнала на измеритель через дисковый пробник переменного электрического поля при значении уровня напряженности поля Е, равном 100 В/м в полосе 1 и 10 В/м в полосе 2.

Подготовка к измерениям - по п.п.11.4.4.3 ... 11.4.4.6.

  • 11.4.5.2 Установите переключатель диапазонов на передней панели прибора в положение “5-2000 Гц” (полоса 1).

  • 11.4.5.3 Отключите калибровочную пластину от генератора и, присоединив ее вместо генератора к нагрузке 50 Ом, проконтролируйте показания индикатора. Показания не должны превышать 2 В/м.

  • 11.4.5.4 Подключите калибровочную пластину к генератору. Установите генератор в режим генерации синусоидального сигнала.

  • 11.4.5.5 Установите на генераторе частоту сигнала 100 Гц.

  • 11.4.5.6 Плавно увеличивая выходное напряжение генератора, установите величину Еинд на индикаторе прибора 100 В/м.

Примечание. При фиксации показаний прибора необходимо учитывать, что время установления показаний приблизительно 5 с.

  • 11.4.5.7 Зафиксируйте полученное при этом значение напряжения на калибровочной пластине Ucp.

  • 11.4.5.8 Установите частоту генератора 5 Гц.

Примечание. На частоте 5 Гц вольтметр для измерения напряжения подключается через преобразователь В9-6.

  • 11.4.5.9 Повторите п. 11.4.5.6.

  • 11.4.5.10 Зафиксируйте полученное при этом значение напряжения на калибровочной пластине Urp.

  • 11.4.5.11 Определите ослабление сигнала на граничной частоте по формуле:

S = 20-lg(Ucp I Urp) [дБ]       (11.8)

  • 11.4.5.12 Установите частоту генератора 2 кГц и повторить пункты 11.4.5.6, 11.4.5.10, 11.4.5.11.

  • 11.4.5.13 Установите переключатель диапазонов на передней панели прибора в положение “2-400 кГц” (полоса 2).

  • 11.4.5.14 Отключите калибровочную пластину от генератора и, присоединив ее вместо генератора к нагрузке 50 Ом, проконтролируйте показания. Показания не должны превышать 0,2 В1м.

  • 11.4.5.15 Подключите калибровочную пластину к генератору. Установите генератор в режим генерации синусоидального сигнала.

  • 11.4.5.16 Установите на генераторе частоту сигнала 30 кГц.

  • 11.4.5.17 Плавно увеличивая выходное напряжение генератора, установите величину Еинд на индикаторе прибора 10 В1м.

  • 11.4.5.18 Зафиксируйте полученное при этом значение напряжения на калибровочной пластине иср.

  • 11.4.5.19 Установите частоту генератора 2 кГц.

  • 11.4.5.20 Повторите п. 11.4.5.17.

  • 11.4.5.21 Зафиксируйте полученное при этом значение напряжения на калибровочной пластине Urp.

  • 11.4.5.22 Определите ослабление сигнала на граничной частоте по формуле 11.8.

  • 11.4.5.23 Установите частоту генератора 400 кГц и повторите пункты 11.4.5.17, 11.4.5.21, 11.4.5.22.

  • 11.4.5.24 Прибор считается годным, если измеренные по п.11.4.5 значения ослаблений сигналов на граничных частотах не выходят за пределы, указанные в п.2.5 настоящего РЭ.

11.5 Оформление результатов поверки

  • 11.5.1 На прибор, признанный годным при первичной и периодической поверках, выдается свидетельство о поверке.

  • 11.5.2 Приборы, имеющие отрицательные результаты поверки, в обращение не допускаются, и на них выдается извещение о непригодности к применению.

  • 12 Правила хранения прибора

    • 12.1 Прибор до введения в эксплуатацию следует хранить на складе в упаковке предприятия-изготовителя при температуре окружающего воздуха от + 5 °С до + 40 °С и относительной влажности воздуха не более 80 % при температуре + 35 °С.

    • 12.2 Хранить прибор без упаковки следует при температуре окружающего воздуха + 10 °С ... + 35 °С и относительной влажности воздуха не более 80 % при температуре + 25 °С.

    • 12.3 Не допустимо попадание внутрь прибора посторонних предметов. В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозийно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69.

  • 13 Транспортирование

13.1 Предельные условия транспортирования в соответствии с группой 2 ГОСТ 22261-94.

  • 13.2 Транспортирование прибора допускается производить автомобильным, железнодорожным и авиационным транспортом на любое расстояние при температуре - 50 °С ... + 50 °С, относительной влажности не более 98 % при +35 °С и атмосферном давлении 84 кПа ... 107 кПа.

  • 13.3 В случае кратковременного транспортирования на открытых платформах или на автомашинах тара с прибором должна быть закрыта брезентом.

  • 13.4 Тара с прибором должна быть закреплена на транспортном средстве с целью предотвращения перемещений и соударений.

  • 13.5 Меры предосторожности, которые следует соблюдать при погрузочно-разгрузочных операциях: «не бросать», «не ударять».

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
