Методика поверки «ГСИ. Стенды измерительные для контроля параметров микроэлектронных компонентов FT-17HF-768, FT-17DT-256» (FT-17MП-2017)

Закрытое Акционерное Общество «АКТИ-Мастер» АКТУАЛЬНЫЕ КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ И ИНФОРМАТИКА

127254, Москва, Огородный проезд, д. 5, стр. 5 тел ./фа кс (495)926-71-85 E-mail: post@actimaster.ru http://www.actimaster.ru

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Стенды измерительные

для контроля параметров микроэлектронных компонентов FT-17HF-768, FT-17DT-256

Методика поверки

FT-17MII-2017

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

Д.Р. Васильев

К.А. Витязев

Главный метролог ООО «Совтест АТЕ»

г. Москва

2017

Настоящая методика поверки распространяется на стенды измерительные для контроля параметров микроэлектронных компонентов FT-17HF-768, FT-17DT-256 (далее - стенды), изготавливаемые ООО «Совтест АТЕ», и устанавливает методы и средства их поверки.

Интервал между поверками -1 год.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Продолжение таблицы 1

• 2.1 Для проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Применяемые средства поверки должны быть исправны, поверены и иметь документы о поверке.

• 2.3 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик стендов с требуемой точностью.

Таблица 2 - Средства поверки

К проведению поверки допускаются лица с высшим или среднетехническим образованием, имеющие практический опыт в области электрических измерений.

При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей».

При проведении поверки должны соблюдаться следующие условия окружающей среды:

• - температура воздуха (23 ±3) °C;

• - относительная влажность воздуха от 30 до 70 %;

• - атмосферное давление от 84 до 106.7 кПа.

• 6.1.1 При проведении внешнего осмотра проверяются:

• - комплектность стенда;

• - отсутствие механических повреждений;

• - четкость фиксации органов управления и коммутации;

• - чистота гнезд, разъемов и клемм блока измерений;

• - исправность состояния соединительных проводов и кабелей;

• - однозначностей четкость маркировки,

• 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого прибора, его направляют в ремонт.

6.2.1 Выполнить включение стенда следующим образом:

• - перевести во включенное состояние тумблер сетевого электропитания;

• - перевести во включенное состояние тумблер управления подачей напряжения от источников вторичного электропитания;

• - включить ЭВМ и загрузить операционную систему WIND0WS-7;

• 6.2.2 Выполнить идентификацию установленного на компьютере программного обеспечения, для чего запустить XperTest, дважды последовательно нажав и отпустив левую клавишу манипулятора типа «мышь» (в дальнейшем, двойной клик левой клавишей), после того как курсор будет перемещён в область соответствующего ярлыка на экране монитора. Наблюдать появление панели оператора среды XperTest(pnc, 6,2.1).

Контекст ^т

1 Главное j Статистика [Настройки | Зонд j___  ____ _______ ___________

I                                                                                 '" “                               . .

Рисунок 6.2.1 - Вид панели оператора среды XperTest.

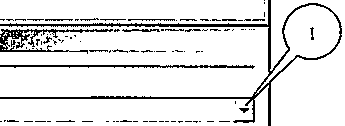

Убедиться, что номер версии XperTest, указанный в заголовке окна (обведен контуром жёлтого цвета на рис.6.2,1) не ниже 3,8.7.0. Закрыть панель оператора, последовательно нажав и отпустив левую клавишу манипулятора типа «мышь» (в дальнейшем, клик левой клавишей), после перемещения курсора в область элемента управления В в правой верхней части окна программы.

• 6.2.3 Запустить на исполнение двойным кликом мышки программу диагностики C:\HFDT_Diagnostic\binYDebug\HFDT_Diagnostic.exe, которая выполнит проверку работоспособности        ресурсов        стенда,        указанных        в        карте

C:\HFDT_Diagnostic\_Connnon\StartInit\SegmentMap\SegmentMap.ini.

Наблюдать появление окна программы диагностики, показанное на рисунке 6.2.2.

Найдены контроллеры Cypress USB:

1. VID=FC17 PID=0001 Name=FT-17HF

Введите команду в строке ввода

?исунок 6.2.2 - окно программы диагностики

В заголовке окна отображается версия программы “Diagnostic”.

Версия программы “Diagnostic” должна быть 5 или старше.

Окно программы состоит из двух частей:

• - область в которую программа выводит сообщения о своей работе;

• - строка ввода, в которую пользователь вводит команды;

• 6.2.4 Ввести в строку ввода команду “Diagnostic” и нажать клавишу “«Enter»”.

Программа начнет выполнять последовательность тестов и отображать на экране количество тестов с результатом “БРАК”. Окно программы в процессе работы показано на

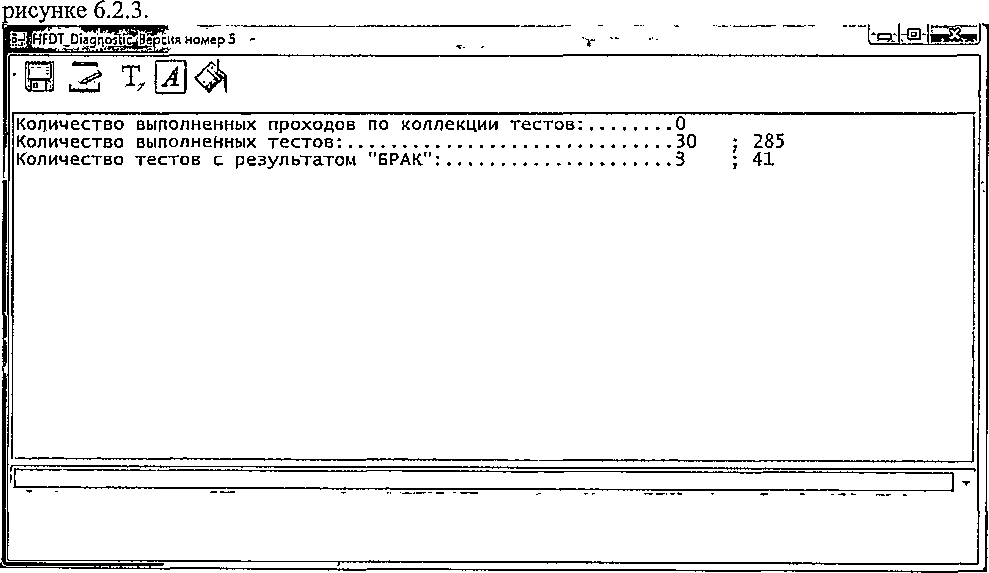

Рисунок 6.2.3 - окно программы диагностики в процессе работы

Программа выполнит всю последовательность тестов и выведет сообщение о завершении своей работы, при этом сообщение о количестве тестов с результатом “БРАК” будет присутствовать на экране.

Результаты опробования считать положительными, если количество тестов с результатом “БРАК” равно нулю.

• 6.2.5 Закрыть программу диагностики, для чего в строку ввода ввести команду “Exit” и нажать клавишу “«Enter»”, затем ввести команду “Close” и нажать клавишу “«Enter»”.

• 6.2.6 Завершить работу операционной системы WINDOWS-7 и выключить ЭВМ.

• 6.2.7 Перевести тумблеры управления электропитанием в выключенное положение.

6.3.1 Установить на измерительный блок метрологическую оснастку, собранную из адаптера универсального метрологического на 256 каналов (DIB-256-M) и адаптера 2-го уровня для автоматического измерения статических параметров (R-256-DCA) (рис.6.3.1).

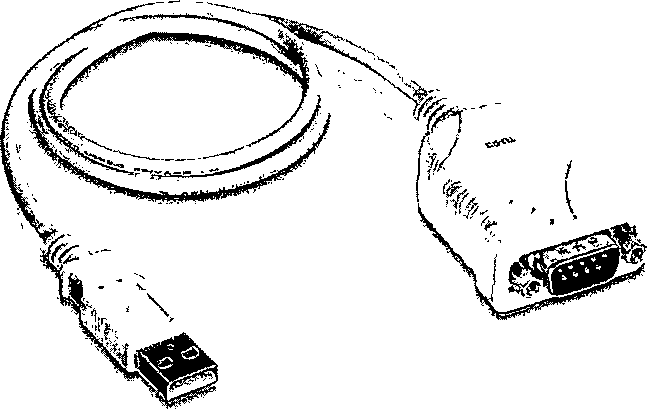

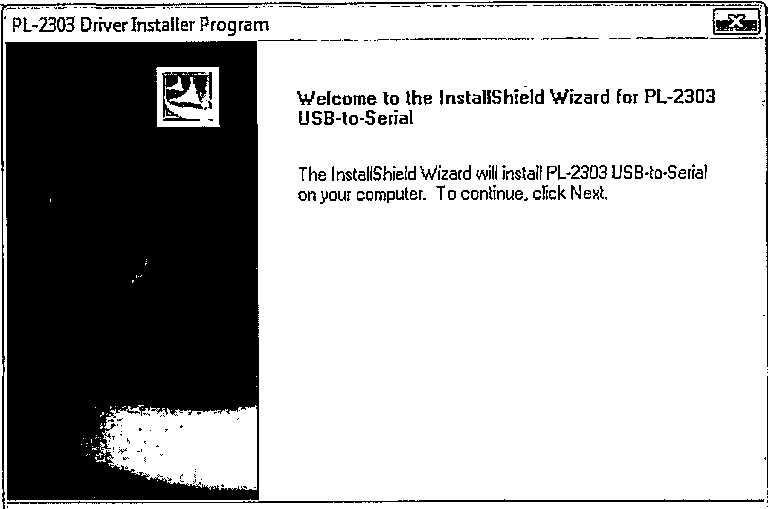

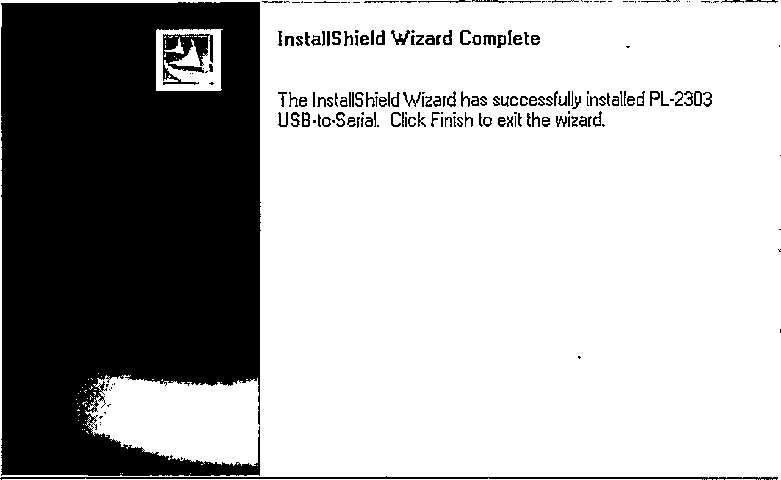

• 6.3.2. Установить, если необходимо драйвер адаптера USB-COM TRENDNET TU-S9, используя методику из ПРИЛОЖЕНИЯ 1.

• 6.3.3. Подключить 9-контактую вилку адаптера TU-S9 к ответному разъёму «RS-232»

на задней стенке прибора Keithley 2400, а вилку USB адаптера соединить со свободным портом USB на компьютере. Ещё один компьютерный порт USB необходимо соединить кабелем типа A-В с соединителем XS4 на R-256-DCA (рис.6.3.2).

• 6.3.4 Подключить блок питания БПС 18-0.7 к соединителю ХР6 (рис.6.3.2).

• 6.3.5 Подключить измерительные входы прибора Keithley 2400 к разъёмам на плате адаптера DJB-256-M, (рис. 6.3.2) с помощью кабеля для 4-х проводного измерения на KEITHLEY для аттестации статических параметров (CSL) в соответствии с таблицей 6.1.

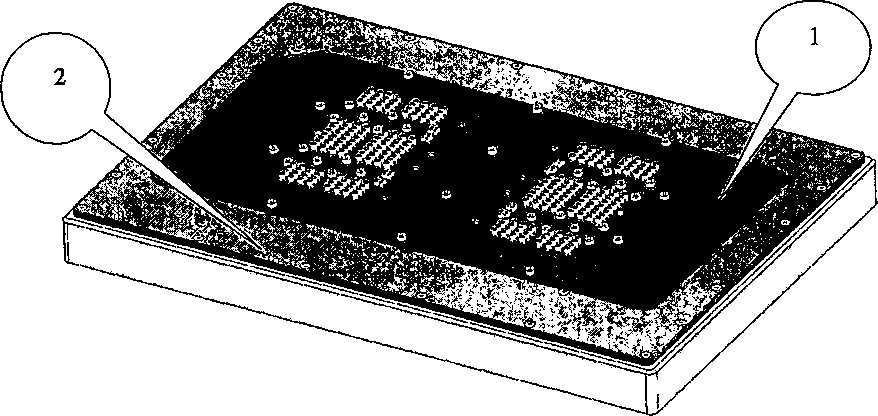

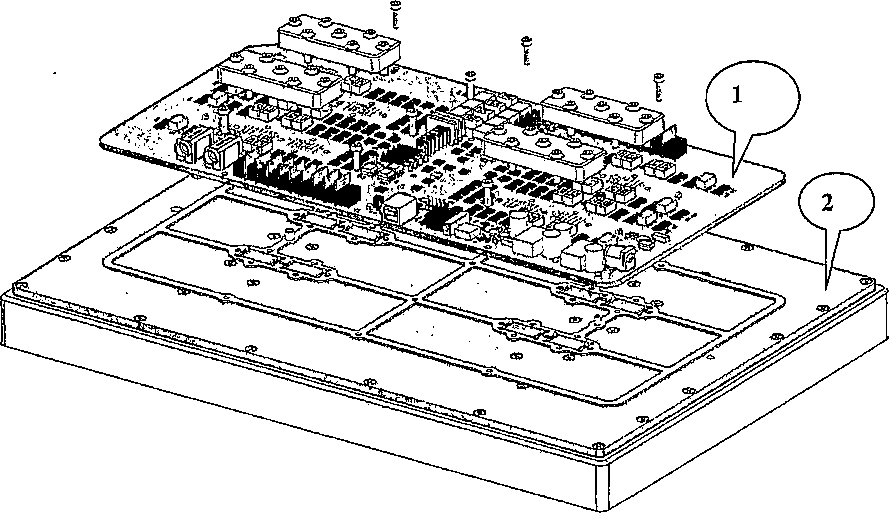

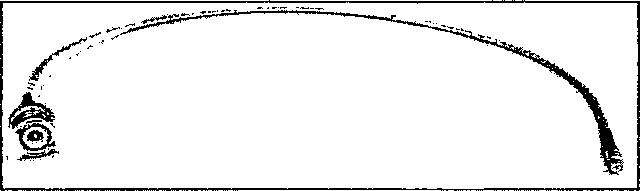

Рисунок 6.3.1 Внешний вид на составные части метрологической оснастки 1 - Адаптер R-256-DCA. 2 - Адаптер DIB-256-M.

• 6.3.4. Подключить к выводам разъёма JP1 адаптера DIB-256-M катушки электрического сопротивления Р321 и Р310, используя кабели для аттестации статических параметров при больших токах CSH в соответствии с таблицей 6.1.

Таблица 6,1

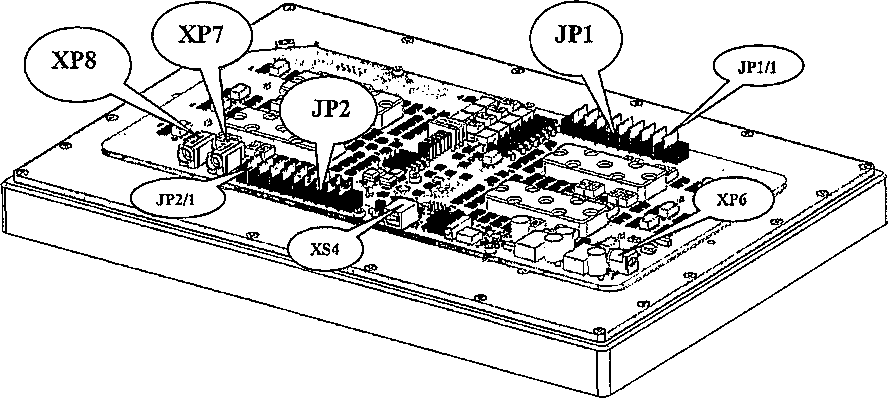

Рисунок 6.3.2 Обозначение соединителей на плате. Адаптер R-256-DCA,

• 6.3.5 Используя органы управления лицевой панели Keithley 2400, выполнить настройки: MENU/COMMUNICATIONS/RS-232/BAUD/ 9600

MENU/COMMUNICATIONS/RS-232/BITS/ 8;

MENU/COMMUNICATIONS/RS-232/PARITY/ NONE

MENU/COMMUNICATIONS/RS-232/TERMINATOR/<LF>

MENU/COMMUNICATIONS/RS-232/FLOW CTRL/ NONE

• 6.3.6 Выполнить включение стенда:

• -   перевести во включенное состояние тумблер сетевого электропитания;

• -   перевести во включенное состояние тумблер управления подачей напряжения от источников вторичного электропитания;

• -   включить ЭВМ и загрузить операционную систему WINDOWS-7;

• -   включить прибор Keithley 2400

подключить к сетевому напряжению 220В вилку блока питания БПС 18-0.7

6.3.7. Через 30 минут, необходимые для прогрева оборудования, перейти к выполнению действий по методике следующего пункта.

Запустить на исполнение среду для работы со статическими метрологическими характеристиками стенда C:\StaticTuning\bin\StaticTunmg.exe. Вид окна сообщений программной среды после запуска показан на рис.6.3.3.          _ выполняется инициализация тестера.

Количество обнаруженных плат: 2

СЛОТ 3:  C100001737BD0801

слот 4:  3D00001708BD5S01

Ревизии зашивок ПЛИС: CC„Cyclohe = 2A04h PIN__GENERAL = OBODh PIN_TPG = 2010h

Программа ищет xml файлы поправок в папке c:\XperTest\config\Ftl7Hf\

Поправки загружены в платы номер: 3, 4

Инициализация успешно завершена.

Нажмите Enter.

[Окно ввода

[Программа ждет нажатия кнопки “Enter" [Enter                                     ~ ~    "

Рисунок 6.3.3 Вид окна программной среды для работы со статическими метрологическими характеристиками после запуска.

Убедиться, что номер версии StaticTuning, указанный в заголовке окна не ниже 4.3.

Переместить курсор в область отображения программного элемента (сноска 1, рис.6.3.3) и нажать и отпустить левую клавишу «мышки». В появившемсвыпадающем списке выбрать и кликнуть строку с командой «Examination», а затем нажать клавишу «Ввод» на клавиатуре. Наблюдать ход выполнения программы поверки. При необходимости следовать указаниям, появляющимся на экране монитора. Описание методика автоматизированной поверки параметров по п.4-16 таблицы 2 приведено в п.п. 6.4.1 - 6.4.13.

После окончания работы программы отключить прибор Keithley 2400 от измерительной оснастки стенда. Завершить работу программной среды. Перейти к выполнению действий по методике п.п. 6.4.14.

6.4.1 Определение абсолютной погрешности воспроизведения уровней постоянного напряжения драйверами

В таблице 6.2 указаны условные обозначения тестируемых параметров, которые

В Таблице 0.3 указаны диапазоны воспроизведения постоянного напряжения драйверами и пределы допускаемой абсолютной погрешности.

Таблица 0.3

Абсолютная погрешность воспроизведения уровней постоянного напряжения драйверами определяется прямым измерением с помощью калибратора-мультиметра KEITHLEY 2400. Поверяемые уровни соответствуют начальной точке, а так же 20%, 50%, 80% и 100 % от диапазона формирования по табл.6.3.

Значения абсолютной погрешности воспроизведения уровня напряжения вычисляются программой по формуле:

AUh/l/vt/hvout = Ud—Ua,                                    (1)

где Ud - измеренное прибором Keithley 2400 значение уровней VH/VL/VTZHVOUT,

Ua - воспроизводимое значение уровней VH/VL/VT/HVOUT;

Программа выполняет сравнение полученных по формуле (1) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.3.

Данные измерений и значения погрешностей сохраняются в файле отчета.

Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов, рассчитанных по выражениям из таблицы 6.3.

В таблице 6.4 указаны условные обозначения тестируемых параметров, которые используются в отчете о результате проверки.

Таблица 6.4

В таблице 6.5 указаны диапазоны воспроизведения напряжения и пределы допускаемой абсолютной погрешности источников-измерителей статических параметров.

Таблица 6.5

Абсолютная погрешность воспроизведения уровней постоянного напряжения источником-измерителем статических параметров определяется прямым измерением с помощью калибратора-мультиметра KEITHLEY 2400. Поверяемые уровни соответствуют начальной точке, а так же 20%, 50%, 80% и 100 % от диапазона формирования по табл.6.5.

Значения абсолютной погрешности воспроизведения напряжения вычисляются по формуле:

AU = U_d-U_a,                      (2)

где Ud - измеренное Keithley 2400 значение напряжения;

Ua - воспроизводимое значение напряжения.

Программа выполняет сравнение полученных по формуле (2) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.5

Данные измерений и значения погрешностей сохраняются в файле отчета.

Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов, рассчитанных по выражениям из таблицы 6.5.

В таблице 6.6 указаны условные обозначения тестируемых параметров, которые используются в отчете о результате проверки.

Таблица 6.6

В таблице 6.7 указаны пределы воспроизведения силы тока канальным источником-измерителем статических параметров и пределы допускаемой абсолютной погрешности. Таблица 6.7

Программа последовательно, по всем тестируемым каналам, задает значения силы тока 1д в трёх точках по диапазону для каждого тестируемого параметра из таблицы 6.6:

• - крайнее отрицательное значение;

• - нулевое значение;

• - крайнее положительное значение.

Программа считывает значения силы тока, измеренные прибором Keithley 2400, и вычисляет значения абсолютной погрешности воспроизведения силы тока по формуле:

AI = Id-Ia,                              (3)

где Id - измеренное Keithley 2400 значение силы тока;

1_А - воспроизводимое значение силы тока.

Программа выполняет сравнение полученных по формуле (3) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.7.

Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.7.

Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.8 указаны условные обозначения тестируемых параметров, которые используются в отчете о результате проверки.

Таблица 6.8

В таблице 6.9 указаны диапазоны воспроизведения силы тока активными нагрузками и пределы допускаемой абсолютной погрешности.

Таблица 6.9

Программа задает напряжение коммутации VCom (порог переключения с ЮН на IOL), равным 1,5 В. Программа настраивает прибор Keithley 2400 на воспроизведение напряжения и измерение силы тока. Прибор Keithley 2400 воспроизводит напряжение 3 В для проверки параметра ЮН, 0 В для проверки параметра IOL. Программа последовательно, по всем проверяемым каналам задает следующие значения силы тока для каждого тестируемого параметра из таблицы 6.8:

• - 0% от диапазона (крайнее нижнее значение);

• - 50% от диапазона (среднее значение);

-100% от диапазона (крайнее верхнее значение).

Активные нагрузки стенда воспроизводят заданные программой значения силы тока. Программа считывает измеренные прибором Keithley 2400 значения силы тока, и вычисляет значения абсолютной погрешности по формуле:

AI = Id-Ia                             (4)

где Id — измеренное прибором Keithley 2400 значение силы тока;

1а - воспроизводимое значение силы тока.

Программа выполняет сравнение полученных по формуле (4) значений погрешностей с допускаемыми значениями, рассчитанными по формуле таблицы 6.9

Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.9.

Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.10 указаны условные обозначения тестируемых параметров, которые используются в отчете о результате проверки.

Таблица 6.10

В таблице 6.11 указаны диапазоны установки уровней напряжения компараторов и пределы допускаемой абсолютной погрешности.

Таблица 6.11

Программа с помощью прибора Keithley 2400 последовательно по каждому параметру, и по всем проверяемым каналам, задает значения напряжения Vin в трёх точках диапазона по таблице 6.10:

• - 0% от диапазона (крайнее нижнее значение);

• - 50% от диапазона (среднее значение);

• - 100% от диапазона (крайнее верхнее значение).

Значения абсолютной погрешности компаратора вычисляются по формуле:

AU-Uo-Vin,                          (5)

где Ud - измеренное напряжение на входе компаратора методом поразрядного уравновешивания.

Vin ~ задаваемое напряжение на входе компаратора.

Программа выполняет сравнение полученных по формуле (5) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.11. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.11. Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.12 указаны условные обозначения тестируемых параметров, которые используются в отчете о результате проверки.

Таблица ,6.12

В таблице 6.13 указаны диапазоны измерения напряжения канальным источником-измерителем статических параметров и пределы допускаемой абсолютной погрешности.

Таблица 6.13

Программа, с помощью прибора Keithley 2400, последовательно, по всем универсальным каналам, задает на входе проверяемого источника-измерителя статических параметров, следующие значения напряжений Ид в диапазоне по таблице 6.12:

• - 0% от диапазона (крайнее нижнее значение);

• - 50% от диапазона (среднее значение);

-100% от диапазона (крайнее верхнее значение).

Значения абсолютной погрешности измерения напряжения вычисляются по формуле:

AU = U_d-U_a,                               (6)

где Ud - среднее измеренное значение напряжения;

1Тд - заданное прибором Keithley 2400 входное напряжение.

Программа выполняет сравнение полученных по формуле (6) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.13. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.13.Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.14 указаны условные обозначения тестируемых параметров источников-измерителей, которые используются в отчете о результате проверки.

Таблица 6.14

В таблице 6.15 указаны пределы измерения силы тока канальным источником-измерителем статических параметров и пределы допускаемой абсолютной погрешности.

Таблица 6.15

Программа, с помощью прибора Keithley 2400, последовательно, по всем тестируемым каналам, задает по пять значений силы тока 1д _э которые соответствуют началу диапазонов и 20%, 50%, 80%, 100% от конкретного диапазона из таблицы 6.14:

Значения абсолютной погрешности измерения силы тока канальным измерителем статических параметров вычисляются по формуле:

AI = Id-Ia,                                   (7)

где Id - измеренное среднее значение силы тока;

1д ~ заданное прибором Keithley 2400 значение силы тока.

Программа выполняет сравнение полученных по формуле (7) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.15. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.15. Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.16 указаны условные обозначения тестируемых параметров источников-измерителей, которые используются в отчете о результате проверки.

Таблица 6.16

В таблице 6.17 указаны диапазоны воспроизведения постоянного напряжения проверяемыми каналами источника-измерителя статических параметров и пределы допускаемой абсолютной погрешности.

Таблица 6.17

Абсолютная погрешность воспроизведения уровней постоянного напряжения источником-измерителем определяется прямым измерением с помощью калибратора-мультиметра KEITHLEY 2400. Поверяемые уровни соответствуют начальной точке, а так же 20%, 50%, 80% и 100 % от диапазона формирования по табл.6.17.

Значения абсолютной погрешности воспроизведения напряжения вычисляются по формуле:

AU=U_d-U_a,                              (8)

где Ud - измеренное прибором Keithley 2400 значение напряжения;

Ua — воспроизводимое значение напряжения.

Программа выполняет сравнение полученных по формуле (8) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.17. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.17.Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.18 указаны условные обозначения тестируемых параметров источников-измерителей, которые используются в отчете о результате проверки.

Таблица 6.18

В таблице 6.19 указаны пределы воспроизведения силы тока и пределы допускаемой абсолютной погрешности.

Таблица 6.19

Программа последовательно, по всем проверяемым каналам, задает следующие значения тока 1д,. для каждого тестируемого параметра из таблицы 6.18:

• - крайнее отрицательное значение;

• - нулевое значение;

• - крайнее положительное значение.

Прибором Keithley 2400 измеряются значения силы тока Id с выхода тестируемого канала.

Значения абсолютной погрешности воспроизведения силы тока вычисляются по формуле:

AI = I_d-Ia,                                          (9)

где Id — измеренное прибором Keithley 2400 значение силы тока;

1_А - воспроизводимое значение силы тока.

Программа выполняет сравнение полученных по формуле (9) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.19. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.19.Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.20 указаны условные обозначения тестируемых параметров источников-измерителей статических параметров, которые используются в отчете о результате проверки.

Таблица 6.20

В таблице 6.21 указаны диапазоны измерения напряжения и пределы допускаемой абсолютной погрешности.

Таблица 6.21

Программа, управляя прибором Keithley 2400, последовательно, по всем тестируемым каналам, задает следующие значения напряжений Ua по диапазону напряжения из таблицы 6.20:

• - 0% от диапазона (крайнее нижнее значение);

• - 50% от диапазона (среднее значение);

-100% от диапазона (крайнее верхнее значение).

Значения абсолютной погрешности измерения напряжения вычисляются по формуле:

AU = U_d-Ua,                               (10)

где Ud — среднее значение измеренного напряжения;

Ua - задаваемое прибором Keithley 2400 значение напряжения.

Программа выполняет сравнение полученных по формуле (10) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.21. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.21. Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.22 указаны условные обозначения тестируемых параметров, которые используются в отчете о результате проверки.

Таблица 6.22

В таблице 6.23 указаны пределы измерения силы тока источником-измерителем статических параметров и пределы допускаемой абсолютной погрешности.

Таблица 6.23

Программа, с помощью прибора Keithley 2400, последовательно, по всем тестируемым каналам, задает по пять значений силы тока 1д , которые соответствуют началу диапазонов и 20%, 50%, 80%, 100% от конкретного диапазона из таблицы 6.23.

Значения абсолютной погрешности измерения силы тока источником-измерителем статических параметров вычисляются по формуле:

AI = Id-I_a,                                         (11)

где Id - среднее измеренное значение силы тока;

1а - задаваемое прибором Keithley 2400 значение силы тока.

Программа выполняет сравнение полученных по формуле (И) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.23? Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов, рассчитанных по выражениям из таблицы 6.23. Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.24 указаны условные обозначения тестируемых параметров, которые используются

В таблице 6.25 указаны диапазоны воспроизведения напряжения измерительным источником питания и пределы допускаемой абсолютной погрешности.

следующие значения выходного напряжения Ua по диапазону из таблицы 6.24:

• - 0% от диапазона (крайнее нижнее значение);

• - 50% от диапазона (среднее значение);

-100% от диапазона (крайнее верхнее значение).

Для каждого напряжения Ua, с помощью прибора Keithley 2400, измеряются значения напряжения Uq. Значения абсолютной погрешности воспроизведения напряжения программируемым источником питания вычисляются по формуле:

AU = U_d-U_a,                               (12)

где Ud - измеренное прибором Keithley 2400 значение напряжения;

Ua - задаваемое значение напряжения.

Программа выполняет сравнение полученных по формуле (12) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.25. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.25. Данные измерений и значения погрешностей сохраняются в файле отчета.

В таблице 6.26 указаны условные обозначения тестируемых параметров, которые используются в отчете о результате проверки.

Таблица 6.26

В таблице 6.27 указаны пределы измерения силы тока измерительным источником питания и пределы допускаемой абсолютной погрешности.

Таблица 6.27

Определение абсолютной погрешности измерения силы тока проводится в трёх точках каждого

Значения абсолютной погрешности измерения силы тока программируемым источником питания вычисляются по формуле:

Д1 = Ы_А,                               (13)

где I_D - среднее измеренное значение силы тока;

1а - при поверке на пределах £ 5 мкА,± 25 мкА_?± 250 мкА,± 2.5 мА,± 25 мА

заданное прибором Keithley 2400 значение силы тока,

при поверке на пределах ,± 400 мА, ± 1.2 А,

рассчитанное по измеренному прибором Keithley 2400 падению напряжения на одной из катушек образцового сопротивления 0.1 Ом (± 400 мА) или 0.01 Ом (± 1.2 А), которые включаются последовательно с дополнительным резистором нагрузки.

Программа выполняет сравнение полученных по формуле (13) значений погрешностей с допускаемыми значениями, рассчитанными по формулам таблицы 6.27. Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов , рассчитанных по выражениям из таблицы 6.27. Данные измерений и значения погрешностей сохраняются в файле отчета.

• 6.4.14.1 Выполнить выключение стенда следующим образом:

• - выключить тумблер управления подачей напряжения от источников вторичного электропитания;

• - выключить тумблер сетевого электропитания.

6.4.14.2. Заменить на адаптере DIB-256-M адаптер 2-го уровня R-256-DCA на адаптер для ручного измерения динамических параметров R-256-ACM (рис.6.4.1).

Рисунок 6.4.1 Внешний вид метрологической оснастки для поверки динамических параметров

• 1 - адаптер для ручного измерения динамических параметров R-256-ACM.

• 2 - адаптер DIB-256-ACM.

• 6.4.14.3 Выполнить включение стенда следующим образом:

• - включить тумблер сетевого электропитания

• -  включить тумблер управления подачей напряжения от источников вторичного электропитания.

• 6.4.14.4 Подготовить к работе частотомер KEYSIGHT 53230А в режиме измерения частоты, подаваемой на первый измерительный вход, используя инструкцию по эксплуатации на этот прибор:

• - «Freq Period»

• - «Freq»

• - «Coupling DC»

• - «Impedance 50 От»

• - «Range 5V»

• - «BW Limit Off»

• - «Probe None»

• 6.4.14.5 Подключить к первому входу частотомера сигнал с разъёма «1Р10» платы адаптера DIB-256-ACM с помощью кабеля CHF АСЕД.441329.04 (рис. 6.4.2).

• 6.4.14.6 Запустить на исполнение среду «XperTest», используя рекомендации раздела 2.1 ПРИЛОЖЕНИЕ 2.

• 6.4.14.7 Открыть окно программного инструмента «FT-17HF TPG» и запустить на исполнение векторную последовательность 3052Hz.xvd, следуя рекомендациям раздела 2.2 ПРИЛОЖЕНИЕ 2



Рисунок 6.4.2 Внешний вид кабеля CHF АСЕД.441329.04

• 6.4.14.8 Считать показания отсчётного устройства частотомера.

Результаты поверки считаются положительными, если измеренная величина не превышает предельных значений, приведенных в табл. 6.28 для частоты 3052 Гц.

• 6.4.14.9  Загрузить на исполнение векторную последовательность lOOMHz.xvd, следуя рекомендациям раздела 2.2 ПРИЛОЖЕНИЕ 2

• 6.4.14.10 Считать показания отсчётного устройства частотомера.

Результаты поверки считаются положительными, если измеренная величина не превышает предельных значений, приведенных в табл. 6.28 для частоты 50 МГц.

Таблица 6.28 Пределы допускаемых значений частоты функционального контроля.

• 6.4.15.1 Запустить на исполнение, если необходимо, среду «XperTest», используя рекомендации раздела 2.1 ПРИЛОЖЕНИЕ 2.

• 6.4.15.2 Открыть, если необходимо, окно программного инструмента «FT-17HF ТРО» и загрузить на исполнение векторную последовательность Infinite_loop_T0_20ns.xvd, следуя рекомендациям раздела 2.2 ПРИЛОЖЕНИЕ 2

• 6.4.15.3 Подготовить к работе частотомер KEYSIGHT 5323 О А в режиме измерения фронта и среза сигнала, подаваемого на первый измерительный вход, используя инструкцию по эксплуатации на этот прибор:

«Coupling DC»; «Impedance 50 От»; «Range 5V»; «BW Limit Off»

«Probe None»; - «Time Interval»; «Edge Rise».

«Low Level» = +300 mV (20 % установившего уровня от деления сигнала драйвера амплитудой ЗВ, делителем 1:2, образованным выходным сопротивлением драйвера - 50 Ом и входным сопротивлением частотомера - 50 Ом).

«Upper Level» == +1200 mV(80 % установившего уровня от деления сигнала драйвера амплитудой ЗВ, делителем 1:2, образованным выходным сопротивлением драйвера - 50 Ом и входным сопротивлением частотомера - 50 Ом).

«NoiseRej Off»

• 6.4.15.4 С помощью кабеля CHF АСЕД.441329.0 подключать на первый вход частотомера KEYSIGHT 53230А, сигнал с разъёма «IP 10» адаптера DIB-256-ACM.

• 6.4.15.5 Измерить длительность фронта перепада драйвера в режиме частотомера

«Edge Rise», а длительность среза - «Edge Fail». Результаты поверки считаются положительными если показания частотомера не превышают 3 нс.

• 6.4.15.6 Провести действия по методике п.п. 6.4.15.4 и 6.4.15.5 для остальных каналов драйверов (маркировка разъёмов адаптера DIB-256-ACM приведена в таблице 6.28).

Таблица 6.29

• 6.4.16.1 Подготовить к работе частотомер KEYSIGHT 5323ОА в режиме измерения фронта и среза сигнала, подаваемого на первый измерительный вход, используя инструкцию по эксплуатации на этот прибор:

«Coupling DC»; «Impedance 50 От»; «Range 5V»; «BW Limit Off»; «Probe None»;

«NoiseRej Off»; «Time Interval»; «Pulse Width»; «Auto Level On»; «Level» 50 % .

• 6.4.16.2 Запустить на исполнение, если необходимо, среду «XperTest», используя рекомендации раздела 2.1 ПРИЛОЖЕНИЕ 2.

• 6.4.16.3 Открыть, если необходимо, окно программного инструмента «FT-17HF TPG» и загрузить на исполнение векторную последовательность T0_10ns.xvd, следуя рекомендациям раздела 2.2 ПРИЛОЖЕНИЕ 2.

• 6.4.16.4 Подключать на первый вход частотомера KEYSIGHT 53230А, с помощью кабеля CHF АСЕД.441329.0 сигнал с разъёма «1Р10» адаптера DIB-256-ACM.

• 6.4.16.5 Считать показания отсчётного устройства частотомера.

Результаты поверки считаются положительными если показания частотомера не превышают пределов, указанных в таблице 6.30 для импульса длительностью 10 нс.

Таблица 6.30 Пределы допускаемых значений длительности импульсов драйверами

• 6.4.16.6 Провести действия по методике п.п. 6.4.16.3 - 6.4.16.5 для определения абсолютной погрешности формирования импульса длительностью 163.8 мкс, запустив на исполнение векторную последовательность из файла T__163_8us.xvd.

• 6.4.17.1 Запустить на исполнение, если необходимо, среду «XperTest», используя рекомендации раздела 2.1 ПРИЛОЖЕНИЕ 2.

• 6.4.17.2 Открыть, если необходимо, окно программного инструмента «FT-17HF TPG» и загрузить на исполнение векторную последовательность Infinite_loop_T0_20ns.xvd, следуя рекомендациям раздела 2.2 ПРИЛОЖЕНИЕ 2.

• 6.4.17.3 Подготовить к работе частотомер KEYSIGHT 53230А в режиме измерения интервала времени, для чего выполнить следующие установки для первого входа, используя инструкцию по эксплуатации на этот прибор:

«Coupling DC»; «Impedance 50 От»; «Range 5V»; «Auto Level On»; «Level % 50%»;

«Slope Pos» (фронт импульса); «NoiseRej Off»; «BW Limit Off»; «Probe None».

Выполнить аналогичные установки для второго входа частотомера. Установить режим измерения «Time Interval».

• 6.4.17.4 Подключить вход №1 частотомера KEYSIGHT 5323 О А, используя кабель

CHF АСЕД.44 1329.04 к разъёму «1Р10» адаптера DIB-256-ACM на который выведен сигнал драйвера нулевого канала. Уровень, соответствующий 50% от установившегося значения на фронт и срезе этого сигнала будет использоваться как начало отсчёта для определения абсолютной погрешности задания положения перепадов сигналов драйверов по времени.

• 6.4.17.5 Определить время опережения и запаздывания фронта импульса драйверов, для чего следует последовательно подключать на второй вход частотомера KEYSIGHT 53230А сигналы с разъёмов адаптера DIB-256-ACM (таблица 6.29) для всех имеющихся в стенде каналов драйверов. Результаты поверки считаются положительными если показания частотомера не выходят заграницы допустимых значений ± 800 пс.

6.4.17.6. Провести действия по методике п. 6.4.17.4 для определения время опережения и запаздывания среза импульса драйверов, предварительно изменив установку «Slope с «Pos» на «Neg» для каждого входа частотомера.

• 6.4.18.1 Запустить на исполнение, если необходимо, среду «XperTest», используя рекомендации раздела 2.1 ПРИЛОЖЕНИЕ 2.

• 6.4.18.2 В главном окне программы кликнуть пункт системного меню «Инструменты», а затем в выпадающем списке кликнуть подпункт «FT-17HF Timing» .



  C100G01737BD0801

  TDR | верка | Калибровка |



  ; !

  J Настройки калибровки ‘ALL¹ применены

  	| ОЖ	0.000	0.000 |
  Finish	0.000	0.000	0.000 1
  Tpd	0.000	0.000	0.000 1

  I 0.000	I 0.000	0.000	0,000	0.000	0.000	0.000	0.000 |
  0.000	0.000	0.000	0.000	0.000	0.000	0.000	0.000 |
  0.000	0.000	0.000	0.000	0.000	0.000	0.000	0.000 1
  0.050	0.000	0.000	0.000	0.000	0.000	0.000	0.000 1
  0.000	0.000	0,000	0.000	0.000	0.000	0.000	0.000 1
  0.000	0.000	0.000	0.000	0.000	0.000	0.000	0.000 1
  0.000	0.000	0.000	0.000	0,000	0.000	0.000	0.000 1
  0.000	0.000	0.000	0.000	0.000	0.000	0.000	0.000 1
  • .= * * г

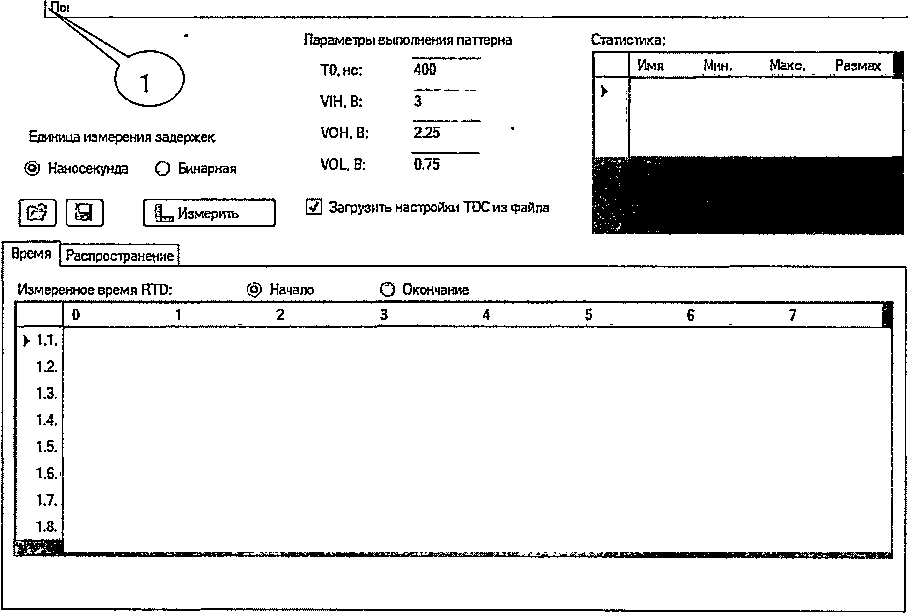

Рис. 6.4.3 Вид окна программного инструмента «FT-17HF Timing».

• 6.4.18.3 В открывшемся окне программного инструмента «FT-17HF Timing» кликнуть левой клавишей мышки закладку «Поверка» (поз.1, рис.6.4.3).

• 6.4.18.4 В окне «Поверка» (рис.6.4.4) пршраммного инструмента «FT-17HF Timing» кликнуть левой клавишей мышки элемент выбора «Загрузить настройки TDC из файла»(поз.1_э рис.6.4.4).

• 6.4.18.5 Кликнуть левой клавишей мышки иконку (поз.З, рис.6.4.4). В стандартном диалоговом окне открытия файлов выбрать файл с поправками, который имеет уникальное имя для конкретного стенда и расширение tdr. Файл поставляется в составе комплекта программного обеспечения стенда.

• 6.4.18.6 Кликнуть левой клавишей мышки элемент выбора «Применить TDR к ТЭС»(поз.2, рис.6.4.4).

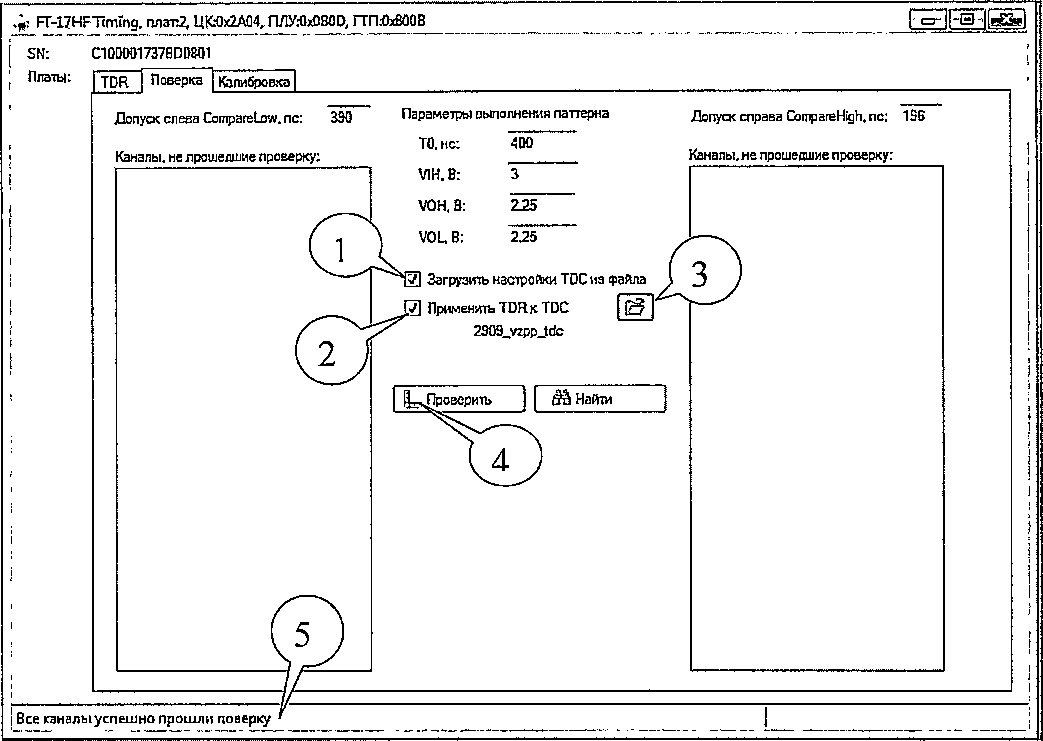

Рис.6.4.4 Вид окна «Поверка» программного инструмента «FT-17HF Timing».

• 6.4.18.7 Кликнуть левой клавишей мышки программную кнопку «Проверить»(поз.4, рис.6.4.4). Программа автоматически определит время опережения и запаздывания строба компараторов, путём выполнения векторной последовательности специального вида. Результаты поверки считаются положительными, если в строке состояния окна «Поверка»

после завершения, появляется сообщение «Все каналы успешно прошли поверку»(поз.5, рис.6.4.4).

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

По завершении операции поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки

• - наименование и обозначение поверенного средства измерения

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик по форме таблиц раздела 7 настоящего документа.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

При отрицательных результатах поверки, выявленных при внешнем осмотре,, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

ПРИЛОЖЕНИЕ 1.

Установка драйвера адаптера USB-COM TRENDNET TU-S9.

Рисунок 1.1 Внешний вид адаптера USB-COM TRENDNET TU-S9, который используется для подключения источника-измерителя Keithley 2400 к компьютеру.

• 1.1 Для дистанционного программного управления прибором Keithley 2400

на компьютере необходимо установить драйвер адаптера USB-COM TRENDNET TU-S9.

Все необходимые для этого файлы собраны в папке «C:\XperTest\FT17Mini\ Драйвер кабеля USB-RS232 TU-S9».

Действия по установке драйвера.

• 1. Запустить файл setup.exe.

• 2. После появления окна (рис. 1.2) нужно переместить курсор в область программной кнопки «Next» и нажать и отпустить(кликнуть) левую клавишу мыши.

• 3. Наблюдать за ходом выполнения установки. А после появления диалогового окна, показанного на рисунке 1.3, кликнуть левой клавишей мышки программную кнопку «Finish».

Рисунок 1 ..2 Вид окна программы-инсталлятора перед началом установки драйвера.

Cancel

PL-2303 Driver Installer Program

Рисунок 1.3 Вид окна программы инсталлятора после завершения установки

ПРИЛОЖЕНИЕ 2

• 2.1.1 Запустить программу по ярлыку на рабочем столе с нажатой клавишей «SHIFT».

• 2.1.2 Наблюдать появление окна идентификации в среде XperTest (рис.2.1.1). Убедиться, что в поле «Пользователь» указано «Администратор», а поле «Предприятие» не является пустым. Если это поле имеет вид, как показано на рис.2.1.1, следует кликнуть элемент выбора в правой части поля «Предприятие», и из выпадающего списка выбрать любое из имеющихся там имен.

• 2.1.3 С помощью клавиатуры занести в поле «Пароль» код ограничения доступа.

Конкретное значение кода следует предварительно узнать у специалиста, обслуживающего стенд.

RfJ"Идёнтификацил~ в XperTest

Рис. 2.1.1 - Вид окна идентификации XperTest

• 2.1.4 Нажать кнопку «Принять».

• 2.1.5 Наблюдать появление главного окна программы «СредаХрегТеэ!».

• 2.2.1 Загрузить на исполнение среду XperTest по методике п.2.1 Приложения 2.

• 2.2.2  В открывшемся главном окне программы кликнуть пункт системного меню «Инструменты», а »затем в выпадающем списке кликнуть подпункт «FT-17HF TPG» (рис.2.2.1)

  --------—- i [gj Среда XperTest			i "К	_	- - .        -■   -Ж—     .....
  	Файл Редактор	Инструменты		Настройки	Статистика Окна Помощь
  			FT-17HFAD5522		Sr                                '    "                                *                                                                                          * £
  		в	FT-17HFAD5560		i
  		•в	FT-17HFADATE207		*
  	г *                                                                                          ■	•ф	FT-17HF ADATE305		J                              “                                                                                                               1 J
  			FT-17HFFan		E
  			FT-17HF Timing		s
  		$	FT-17HFTPG		f
  		.......

Рис.2.2.1. Вид выпадающего меню «Инструменты» главного окна среды XperTest

• 2.2.3 Наблюдать появление окна «FT-17HF TPG» (рис. 2.2.2).

У/И17-НРГТП_гплат.2, ЦИКАМ, ПЛЙСМВОР, ГТПКМООВ

Загрузка Файла в ГТП

ар

О Применить TOR кТОС

(летчик команд:

Первый сбой:

Регистр ошибок:

Регистр статуса:

Таймаут заданный:

Таймаут дейстаитл

Таймаут общий:

Рис. 2.2.2 Вид окна инструмента «FT-17HF TPG»

• 2.2.4 Кликнуть изображение программной кнопки «xvd» (поз.1₅ рис. 2.2.2).

• 2.2.5 В открывшемся стандартном диалоговом окне выбрать файл векторов, имя которого указано в методике выполняемого пункта.

• 2.2.6 Кликнуть кнопку «Записать» (поз.2, рис.2.2.2).

• 2.2.7  Скопировать содержимое поля редактирования «Адрес старта» (поз.1, рис.2.2.3) в поле редактирования «Адрес перехода» (поз.2, рис.2.2.3) и с помощью левой клавиши мышки установить состояние следующих переключателей (рис.2.2.3):

«Останов при браке» - не выбран

«Останов при пустом векторе» - выбран

«Разрешение перехода JCpuA» - выбран

«Разрешение перехода JCpuB» - выбран.

Управление ГТП В Останов при брака

Адрес перехода, h:

Таймаут поиска:

> Старт

ооооою

В Останов при пустом векторе @ Разрешение перехода JCpuA @ Разрешение перехода JCpuB

Адрес старта. Тк

Рис. 2.2.3 Фрагмент окна инструмента «FT-17HF TPG»

• 2.2.8 Запустить на исполнение векторную последовательность, кликнув левой клавишей мышки изображение программной кнопки « Старт» (поз. 3, рис.2.2.3).

БТ-17МП-2017

PT-17HF-768, PT-17DT-256. Методика поверки. 01.02,2017

стр. 31 из 31

¹

Файл для загрузки: |

______ (П Многократная запись            Настройки TDC

Количество сайтов: |O_j£j q Q,_l^_ltaesraMBM„_WKWe © Загрузить из Файла ©Сбросить
