Методика поверки « Государственная система обеспечения единства измерений КОМПЛЕКТ АППАРАТУРЫ ЭНЕРГЕТИЧЕСКОЙ ОСВЕЩЕННОСТИ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,2 ДО 0,4 МКМ СТАЦИОНАРНЫЙ» (MП 025.M7-18)

УТВЕРЖДАЮ

Заместитель директора по производству

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

Главный метролог

ФГУП/ВНИИОФИ»

Z/y С.Н. Негода « 2у» апреля 2018 г.

Москва 2018 г.

Настоящая методика поверки распространяется на комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм стационарный (далее - комплект аппаратуры).

Комплект аппаратуры предназначен для поверки эталонов и средств измерений энергетической освещенности (далее - ЭО) в диапазоне длин волн от 0,2 до 0,4 мкм.

Настоящая методика поверки устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 2.1 При проведении первичной и периодической поверок выполняются операции,

указанные в таблице 1. Таблица 1

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик радиометров с требуемой точностью.

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

• 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям для легких физических работ.

• 5.2 Система электрического питания комплекта аппаратуры должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи прибора.

• 5.3 При выполнении поверки должны соблюдаться требования, указанные в «Правилах по охране труда при эксплуатации электроустановок», а также требования руководства по эксплуатации.

• 5.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

- температура окружающего воздуха, °C                   от +15 до +25;

• - относительная влажность воздуха, %, не более             80;

• - атмосферное давление, мм рт.ст.                          от 720 до 760.

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей. Допускаемый перепад температуры при проведении поверки - не более 2 °C.

• 6.3 В помещении не допускаются посторонние источники излучения, мощные электрические и магнитные поля.

• 7.1 Перед началом работы с комплектом аппаратуры необходимо внимательно изучить Руководства по эксплуатации на составные части (далее - РЭ), а также ознакомиться с правилами подключения составных частей комплекта аппаратуры.

• 7.2 Проверить наличие средств испытаний согласно таблице 2, укомплектованность его документацией и необходимыми элементами соединений.

• 7.3 Если на оптических элементах имеются загрязнения, то следует удалить грязь с помощью чистой мягкой ткани.

• 7.4 Работа с источниками излучения проводится в хлопчатобумажных перчатках.

• 8 Проведение поверки

• 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого комплекта аппаратуры следующим требованиям:

• 1) комплект аппаратуры должен быть укомплектован составными частями и документацией в соответствии с их эксплуатационными документами;

• 2) отсутствие внешних повреждений, пыли, жировых пятен, следов влаги на рабочих поверхностях оптических элементов, царапин, трещин и сколов на стекле, свилей и помутнений в рабочей части смотрового окна;

• 3) отсутствие повреждений кабелей и соединителей;

• 4) составные части не должны иметь механических повреждений и дефектов покрытия;

• 5) должна быть проверена надежность межблочных соединений составных частей.

• 8.1.2 Комплект аппаратуры считается прошедшим операцию поверки, если не обнаружены несоответствия комплектности, механические повреждений, ослабления элементов конструкции, неисправности разъемов.

Опробование комплекта аппаратуры проводится с целью проверки работоспособности в соответствии с эксплуатационной документацией и пригодности к поверке.

• 8.2.1 Опробование источников излучения из состава ГЭТ (далее - ИИ)

• 8.2.1.1 Установить ИИ на оптический стол и подготовить к работе согласно руководству по эксплуатации.

• 8.2.1.2 Включить ИИ согласно руководству по эксплуатации комплекта аппаратуры.

• 8.2.2 Опробование радиометров.

• 8.2.2.1 Установить радиометр из состава ГЭТ на оптический стол на одной оптической оси с излучателем и подготовить к работе согласно руководству по эксплуатации.

• 8.2.2.2 Включить излучатель и радиометр в соответствии с руководством по эксплуатации и провести измерение.

• 8.2.2.3 Опробование признается успешным и производится поверка радиометр. В случае отсутствия на индикаторе измеренного значения радиометр признается негодным и оформляется извещение о непригодности, поверка не производится.

• 8.2.3 Комплект аппаратуры считается прошедшим операцию поверки, если включение прошло успешно, а на индикаторе измерительного прибора отображается измеренное значение.

• 8.3 Определение метрологических характеристик

При определении спектрального диапазона комплекта аппаратуры необходимо провести проверку стабильности источников УФ излучения ламп типов ДДС-30, ДКсШ-125 и длин волн монохроматора из состава комплекта аппаратуры.

• 8.3.1 При проверке стабильности ламп типа ДДС-30 и ДКсШ-125 установить лампу с детекторной стабилизацией, проверить подключение к блоку питания и цифровому прибору

• 8.3.1.1  Провести измерения тока лампы и сигнала блока детекторной стабилизации в течение 4 часов каждые 30 минут.

• 8.3.1.2  При проверке точности установки длины волны монохроматора. Установить на компараторе комплекта аппаратуры ртутный источник УФ излучения из состава ГЭТ 84-2015.

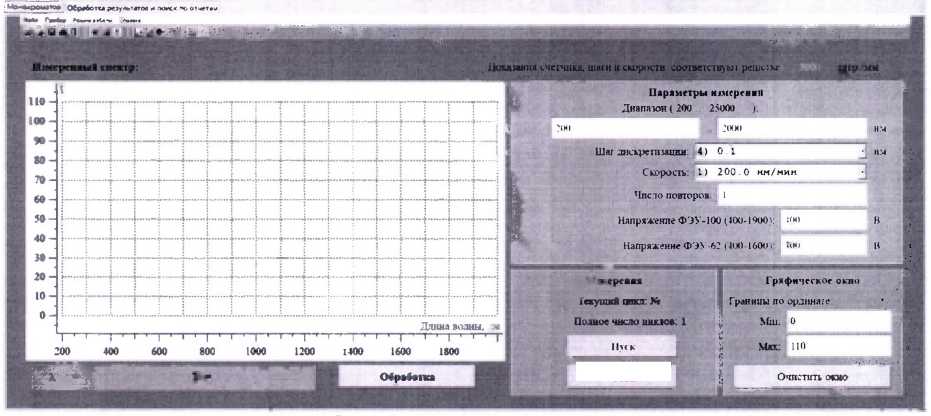

• 8.3.1.3 Запустить программу и выбрать вкладку «Перейти к измерениям» в соответствии с главным меню (рисунок 1). После запуска программы необходимо выбрать режима работы «Перейти к измерениям» или «Режим проверки работоспособности составных частей». После запуска программы необходимо включить микропроцессорный блок и убедиться, что программа имеет связь с прибором с использованием вкладки «Монохроматор», где необходимо выбрать на панели инструментов «Прибор», а затем «Подключиться». В появившемся всплывающем окне ввести показания длин волн в соответствии с индикатором монохроматора, а затем нажать кнопку «Выполнить коррекцию». При выборе режима работы программа осуществляет диалог с оператором.

  Дшог

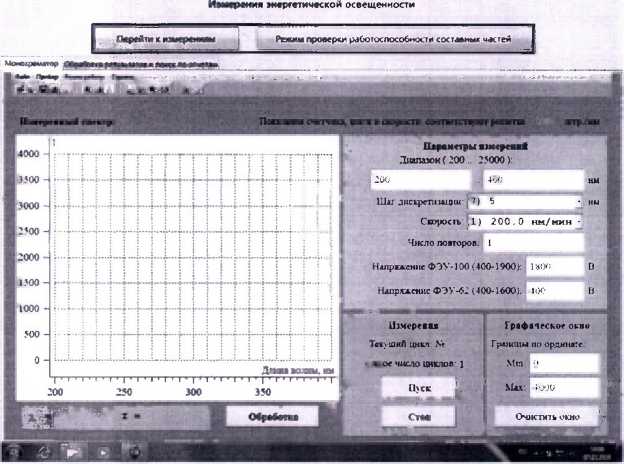

  Рисунок 1 - Вкладка «Перейти к измерениям» окна ПО

• 8.3.1.4 Обеспечить заполнение УФ излучением входной щели монохроматора комплекта аппаратуры и установить фотоприемник за выходной щелью монохроматора.

• 8.3.1.5 Измерить с сигнал фотоприемника ЦХ) вблизи ртутных линий с длиной волны 0,254 мкм, 0,313 мкм, 0,365 мкм в диапазоне длин волн от 0,2 до 0,4 мкм в пределах 0,03 мкм с шагом 0,001 мкм для определения аппаратной функции монохроматора.

• 8.3.1.6 Определить длины волн в отсчетах монохроматора в мкм, соответствующие середине полуширины аппаратной функции Х254, ^-313, Х365, и разности АХ254 = 254 - Х254, АХ313 = 313 - Х313, ЛХ365 = 365 - Х365.

• 8.3.1.7  При определении спектрального диапазона комплекта аппаратуры установить источник УФ излучения на оптическом модуле, а фотоприемник за выходной щелью монохроматора.

• 8.3.1.8 Измерить сигнал фотоприемника 1,(Х) на длине волны X в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,01 мкм.

• 8.3.1.9 Установить блок контроля рассеянного излучения.

• 8.3.1.10 Измерить сигнал фотоприемника J,(X), соответствующий рассеянному излучению.

• 8.3.1.11 Определить значение интегральной суммы I, в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,01 мкм по формуле:

Ц(Х) = [ЦХ)-Ш)],                           (2)

где ЦК) - результат i -го измерения сигнала фотоприемника на длине волны X;

Jj(X) - результат i -го измерения сигнала фотоприемника, соответствующего рассеянному излучению на длине волны X.

Сигнал фотоприемника пропорционален уровню ЭО - 10 Вт/м².

• 8.3.1.12 Комплект считается прошедшим этап поверки, если определяется ЭО в спектральном диапазоне длин волн от 0,2 до 0,4 мкм.

Определение диапазона ЭО проводят с использованием эталонного УФ радиометра из состава ГЭТ.

• 8.3.2.1 Запустить ПО. Выбрать вкладку «Радиометр по радиометру» и открывает вкладку «Обработка результатов и поиск по отчетам» (рисунок 2).

в X

Гмхжмгао Дмлси Хфмтфктис* имомм ЬмаДммш.

Поверти радиометров

Радиометр г»о радиометру

Лампа по Лампе

Рисунок 2 - Вкладка «Радиометр по радиометру» основного окна ПО

• 8.3.2.2 Установить эталонный радиометр из состава ГЭТ на компараторе комплекта аппаратуры на фиксированном расстоянии от источника УФ излучения.

• 8.3.2.3 Определить с помощью эталонного радиометра уровень ЭО Е_о УФ излучения в диапазоне длин волн от 0,2 до 0,4 мкм.

• 8.3.2.4 Установить на интегральном радиометре из состава комплекта аппаратуры чувствительность до 210³ Вт/м² и измерить ЭО - Ejmax в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,01 мкм, что соответствует верхней границе динамического диапазона комплекта аппаратуры.

• 8.3.2.5 С помощью эталонного радиометра из состава ГЭТ измерить уровень ЭО -Emin = 10¹ Вт/м², соответствующую нижней границе динамического диапазона ГЭТ, для этого установить интегральный радиометр из состава комплекта аппаратуры и измерить ЭО - Ejmin в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,01 мкм.

• 8.3.2.6 Комплект аппаратуры считается прошедшим операцию поверки, если в диапазоне длин волн от 0,2 до 0,4 мкм ЭО находится в диапазоне от 10 до 2000 Вт/м².

• 8.3.3.1 Суммарная погрешность комплекта аппаратуры, выраженная в виде суммарного СКО, включает суммарные СКО воспроизведения и передачи единиц Государственного первичного эталона, суммарное СКО нестабильности аппаратуры:





  (6)

где Sx -суммарное СКО аппаратуры ( S^< 1,5 %);

Syo -суммарное СКО воспроизведения единиц на ГПЭ (Sxo< 0,4 %);

• - суммарное СКО передачи единиц от ГПЭ к комплекту аппаратуры (Sy>o < 0,2 %);

• - суммарное СКО нестабильности аппаратуры.

• 8.3.3.2 Комплект аппаратуры считается прошедшим операцию поверки, если значение суммарного СКО Sy не превышает 1,5    %.

• 9.1 Результаты поверки заносятся в протокол (форма протокола приведена в приложении 1 настоящей методики поверки).

• 9.2 Комплект аппаратуры, прошедший поверку с положительным результатом, признается годным и допускаются к применению. На него выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3.1 - 8.3.4 фактических значений метрологических характеристик комплекта аппаратуры и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и комплект аппаратуры допускают к эксплуатации.

• 9.3 Комплект, прошедший поверку с отрицательным результатом, признается

непригодным, не допускают к применению. Свидетельство о предыдущей поверке аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.               /'70

Начальник НИО М-7 ФГУП «ВНИИОФИ»

Начальник лаборатории НИО М-7 ФГУП «ВНИИОФИ»

Начальник лаборатории НИО М-7 ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ 1 к Методике поверки «Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм стационарный»

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений Комплект аппаратуры энергетической освещенности__________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

в диапазоне длин волн от 0,2 до 0,4 мкм стационарный___________________

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№___№/№_______________________________________

Заводские номера блоков

Прин адл ежа щее_______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 025.М7-18 «ГСИ. Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм стационарный. Методика поверки», утвержденной ФГУП «ВНИИОФИ» «23» апреля 2018 г._______________

Йаименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:____________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

Толучены результаты поверки метрологических характеристик:

Рекомендации____________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнит ел и:_____________________

подписи, ФИО, должность
