УТВЕРЖДАЮ

Заместитель директора одствен й метрологии П «ВНИИМС» Н.В. Иванникова 2018 г

£

Газоанализаторы ГАСБМ

Методика поверки

МП 205-11-2018

2018 г.

Настоящая методика поверки распространяется на газоанализаторы ГАСБМ (далее -газоанализаторы), изготовленные АО «СБК», г. Москва, и устанавливает методы и средства первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1. ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, приведенные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Определение метрологических харак

6.3

теристик

- определение основной абсолютной

6.3.1

да

да

погрешности

- определение вариации показаний

6.3.2

да

да

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшее выполнение поверки прекращают.

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют средства, приведенные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта НТД по поверке

Наименование основного или вспомогательного средства поверки, номер документа, требования к СИ, основные технические и (или) метрологические характеристики

4,6

Термогигрометр TESTO мод. 608-Н1,(рег. № 53505-13) диап. изм. температуры от 0 до 50 °C, абс. погреши. ±0,5 °C, диап. изм. отн. влажности от 15 до 85 %, абс. погреши. ±3 %.

Барометр-анероид БАММ-1, (per. № 5738-76) диапазон измерений от 80 до

106 кПа, абс. погрешность ± 200 Па Барометр-анероид БАММ-1, диапазон измерений от 80 до 106 кПа, абс. погрешность ±200 Па

6.3

Государственные стандартные образцы состава газовых смесей - эталоны 1 -го разряда по ГОСТ 8.578-2014 в баллонах под давлением:

№ 10703-2015 СЬЦ/воздух, СО2/воздух, СО/воздух;

№ 10706-2015 О2/азот

6.3

Азот особой чистоты в баллоне под давлением по ГОСТ 9293-74. Поверочный нулевой газ - воздух по ТУ 6-21-5-82

5,6

Ротаметрический индикатор расхода ИР-2-03, ГОСТ 13045-81

Вентиль точной регулировки по ТУ 5Л4.463.003-02

Шланг соединительный поливинилхлоридный по ТУ 64-05838972-5

5.6

Адаптер для подачи ПГС*,

Модуль индикации ГАСБМ-МИ* (при поверке модели ГАСБМ-ХХ) или мобильное устройство (смартфон/планшет) с установленным ПО «Анализатор газов»*

Примечание - * - входящие в комплект поставки газоанализаторов ГАСБМ.

  • 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью (включая генераторы и ГСО состава газовых смесей других типов).

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГСО-ПГС в баллонах под давлением - действующие паспорта.

3. ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки соблюдают следующие требования безопасности:

  • 3.1.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, отвечать требованиям ГОСТ 12.1.004-91, удовлетворять требованиям санитарных норм.

  • 3.1.2 Концентрации вредных веществ в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.1.3 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Ростехнадзором.

  • 3.1.4 К проведению поверки допускают лиц, прошедших производственное обучение, проверку знаний и инструктаж по безопасному обслуживанию газоанализатора, изучивших настоящую методику, ознакомленных с руководством по эксплуатации газоанализаторов ГАСБМ.

4. УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающей среды (20 ± 5) °C;

  • - атмосферное давление от 90,6 до 104,8 кПа;

  • - относительная влажность воздуха от 30 до 80 %.

5. ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • 5.1.1 Подготавливают газоанализаторы к работе в соответствии с требованиями Руководства по эксплуатации.

  • 5.1.2 Проверяют наличие паспортов и сроки годности ГСО состава газовых смесей.

  • 5.1.3 Баллоны с газовыми смесями выдерживают в помещении, в котором проводят поверку, в течение 24 ч, поверяемые газоанализаторы - в течение 2 ч.

  • 5.1.4 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

  • 5.1.5 Собирают схему подачи ПГС согласно рисунку 1 для газоанализатора модели ГАСБМ-ХХ или согласно рисунку 2 для газоанализатора модели ГАСБМ-П.

  • 5.1.6 Включают приточно-вытяжную вентиляцию.

Вентиль

Адаптер

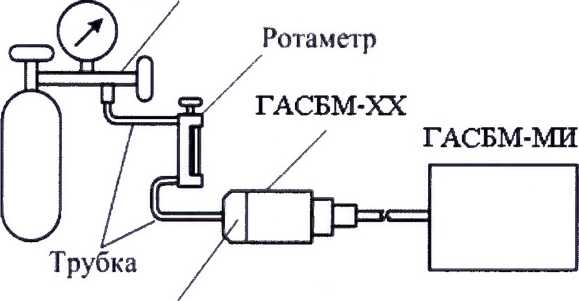

Рисунок 1 - Схема поверки газоанализатора ГАСБМ модели ГАСБМ-ХХ

Вентиль

пгс

Планшет/ Смартфон

Bluetooth

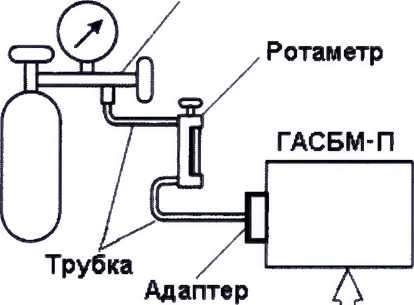

Рисунок 2 - Схема поверки газоанализатора ГАСБМ модели ГАСБМ-П

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности требованиям руководства по эксплуатации;

  • - соответствие маркировки требованиям руководства по эксплуатации;

  • - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшими внешний осмотр, если он соответствуют перечисленным выше требованиям.

  • 6.2 Опробование

  • 6.2.1 При опробовании проводится проверка функционирования газоанализатора в следующем порядке:

  • - включают электрическое питание газоанализатора;

  • - выдерживают газоанализатор во включенном состоянии в течение времени прогрева;

  • - фиксируют показания на дисплее модуля индикации ГАСБМ-МИ для моделей ГАСБМ-ХХ или на дисплее мобильного устройства с установленным ПО для модели ГАСБМ-П.

  • 6.2.2 Результаты опробования считают положительными, если:

  • - по окончании времени прогрева на дисплее модуля индикации для моделей ГАСБМ-ХХ или на дисплее мобильного устройства для модели ГАСБМ-П отображается измерительная информация;

  • - отсутствует сигнализация об отказах.

  • 6.3 Определение метрологических характеристик

  • 6.3.1 Определение основной абсолютной погрешности газоанализаторов.

Определение основной абсолютной погрешности проводят последовательно для каждого газоанализатора (для модели ГАСБМ-П - по каждому определяемому компоненту) при поочередной подаче на газоанализатор поверочных газовых смесей (ПГС) в последовательности № 1-2-3-2-1-3 и считывании показаний с дисплея модуля индикации или экрана мобильного устройства.

Значения содержания определяемых компонентов в ПГС приведены в таблицах 1-1, 1 -2 приложения 1.

Подсоединяют к установке баллон с ПГС №1.

Вентилем точной регулировки устанавливают расход поверочной газовой смеси, равный (0,2 ±0,1) дм3/мин. Продувают шланг для подачи ПГС в течение 60 с.

Подсоединяют шланг к газоанализатору. Через 3 минуты фиксируют значения, отображаемые на дисплее модуля индикации.

Основную абсолютную погрешность (До) в каждой точке поверки рассчитывают по формуле (1).

АОЯД                       (1)

где Си - измеренное значение объемной доли (массовой концентрации) определяемого компонента, % или мг/м3;

Сд - действительное значение объемной доли (массовой концентрации) компонента в ПГС, % или мг/м3.

Полученные значения основной абсолютной погрешности для каждой ПГС и для каждого сенсора не должны превышать значений, приведенных в таблице 2-1 приложения 2.

  • 6.3.2 Определение вариации показаний.

Определение вариации показаний допускается проводить одновременно с определением основной абсолютной погрешности.

Значение вариации показаний для ПГС № 2 в долях от основной погрешности) рассчитывают по формуле (2).

(2)

где С б- результат измерений объемной доли (массовой концентрации) компонента при переходе от ПГС с большим значением содержания компонента, % или мг/м3;

См - результат измерений объемной доли (массовой концентрации) компонента при переходе от ПГС с меньшим содержанием компонента, % или мг/м3;

До - пределы допускаемой основной абсолютной погрешности, % или мг/м3. Полученные значения вариации показаний не должны превышать 0,5.

7.ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации и/или выдают свидетельство о поверке в соответствии с «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном Приказом Минпромторга РФ № 1815 от 02.07.2015 г.

  • 7.3 На газоанализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

  • 7.4 После ремонта газоанализаторы подвергают поверке.

  • 7.5 Знак поверки вносится в эксплуатационную документацию (формуляр).

Начальник отдела ФГУП «ВНИИМС»

С.В. Вихрова

Е.Г. Оленина

Старший научный сотрудник

ФГУП «ВНИИМС»

Приложение 1

(обязательное)

Метрологические характеристики поверочных газовых смесей (ПГС), применяемых при поверке газоанализаторов ГАСБМ

Таблица 1-1 - ПГС, используемые при поверке газоанализаторов

Поверочный компо-нент

Значение объемной доли компонента в ПГС, %

Источник получе-ния ПГС

ПГС № 1

ПГС № 2

ПГС № 3

Метан

СН4

ПНГ (воздух)*

1,250 ±0,125

2,375 ±0,125

ГСО№ 10703-2015

Диоксид углерода СО2

ПНГ (воздух)*

0,750 ± 0,075

1,425 ±0,075

ГСО№ 10703-2015

Кислород

Ог

ПНГ (азот)*

12,50 ± 1,25

23,75 ± 1,25

ГСО№ 10706-2015

Таблица 1-2 - ПГС, используемые при поверке газоанализаторов

Поверочный компонент

Значение массовой концентрации компонента в ПГС, мг/м3

Источник получе-ния ПГС

ПГС № 1

ПГС № 2

ПГС № 3

Оксид углерода СО

ПНГ (воздух)*

50 ±5

95 ±5

ГСО№ 10703-2015

* - допускается использовать азот особой чистоты в баллоне под давлением по ГОСТ 9293-74

Примечания:

  • 1 ПГС - поверочная газовая смесь (ГСО или ПНГ - воздух или азот).

  • 2 Значения в единицах массовой концентрации рассчитаны для условий 20 °C и 101,3 кПа и приведены для справки.

Пересчёт значений объёмной доли X, млн"1, в единицы массовой концентрации С, мг/м3, проводят по формуле: C=X M/Vm, где С- массовая концентрация компонента, мг/м3; М- молярная масса компонента, г/моль; Vm - молярный объём газа-разбавителя, равный 24,06, при условиях 20 °C и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль

Приложение 2 (обязательное) Требования к метрологическим характеристикам газоанализаторов ГАСБМ

Таблица 2-1 - Пределы допускаемой основной абсолютной погрешности газоанализаторов

Наименование характеристики

Значение

Диапазоны измерений объемной доли, %

  • - метана (СНд)

  • - диоксида углерода (СО2)

  • - кислорода (О2)

от 0,0 до 2,5 от 0,0 до 1,5 от 0,0 до 25,0

Диапазон измерений массовой концентрации оксида углерода (СО), мг/м3

от 0 до 100

Пределы допускаемой основной абсолютной погрешности, До, не более:

  • - метана (СНд), %

  • - диоксида углерода (СО2), %

  • - кислорода (О2), %

  • - оксида углерода (СО), мг/м3

±0,25

±0,1 ±0,5 ±10

Вариация выходного сигнала (в долях от основной До), не более

0,5
