СИСТЕМЫ ИЗМЕРЕНИЙ ПЕРЕДАЧИ ДАННЫХ Cisco 3745/7206

Методика поверки

5295-001-17514186-2016МП

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А

Характеристики прибора Амулет-2 Математическая модель процесса поверки

А.1 Формирователь IP-соединений Амулет-2. Общие сведения

А.2 Математическая модель процесса поверки

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла подробного учета

Настоящая методика поверки (МП) устанавливает методы и средства первичной, и периодической поверок системы измерений передачи данных Cisco 3745/7206.

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями сервисных маршрутизаторов Cisco, моделей: 3745, 7206 версия ПО 12. , производства Cisco Systems, США.

Оборудование осуществляет коммутацию пакетных данных, включая маршрутизацию и управление пользовательскими сессиями, а также функции тарификации.

Методика разработана в соответствии с требованиями рекомендации РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения».

Методика поверки распространяется на единичные экземпляры, принадлежащие Волгоградскому филиалу ПАО «Ростелеком». в количестве 60 штук моделей:

Cisco 3745, заводские номера: JHY0822K243, JHY0822K232, JHY0822K2JF, JHY0822K26X, JHY0822K22K, JHY0822K24J, JHY0822K25J, JMX0731L0F4, JMX0731L08U, JHY0822K27E, JHY0822K26S, JMX0731L0UR, JMX0731L093, JHY0822K27S, JHY0822K22X, JMX0731L03T,   JMX0739L1RB,   JHY0822K25B,   JHY0822K26L,   JMX0731L0WE,

JMX0731L0WA,   JHY0822K25K,   JMX0731L0WD,   JMX0731L0WP,   JHY0822K21Y,

JHY0822K21T, JHY0822K239, JHY0822K284, JHY0822K28U, JMX0731L041, JHY0822K2C6, JHY0822K24D, JMX0731L05L, JHY0822K25Q, JMX0731L03V, JHY0822K260, JHY0822K211, JHY0822K21H, JHY0822K20N, JMX0731L0VS, JMX0731L046, JMX0731L06N, JMX0731L06J, JMX0731L03P, JMX0725L1T7, JMX0731L0VD, JMX0731L0AF, JMX0731L072, JMX0731L05M, JHY0822K21N,   JMX0731L0UN,   JMX0731L0VF,   JMX0731L0C6, JMX0731L0E3,

JMX0731L0AA, JMX0731L02K, JHY0822K24P, JHY0822K24Z, 679635794,

Объектом метрологического контроля при поверке является система измерений

Cisco 7206, заводской номер 30470080 передачи данных Cisco 3745/7206, далее - СИПД, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (МХ) СИПД и предоставление документа о возможности эксплуатации СИПД.

Поверку СИПД осуществляют один раз в два года метрологические службы, аккредитованные Росстандартом на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Опробование

7.1.

+

+

2 Определение метрологических харак-

7.2

теристик:

- погрешность измерения количества (объема) информации;

+

+

- погрешность измерения длительности сеанса передачи данных

+

+

- вероятность неправильного представления исходных данных для тарификации.

+

+

2 Средства поверки

При проведении поверки должны применяться рабочие эталоны, указанные в таблице 2. Рабочие эталоны должны быть исправны, поверены и иметь свидетельства (отметку в паспорте) о поверке или клеймо.

Таблица 2

Наименование СИ

Пределы измерений

Пределы погрешности

Тип СИ

Примечание

Формирователь IP-соединений

от 1 до 3600 с

10 байт - 100 Мбайт

± 0,25 с

± 1 байт

Амулет-2

4а2.770.072ТУ

П р и м е ч а н и я

  • 1 Допускается использование других рабочих эталонов с необходимыми метрологическими характеристиками.

  • 2 В приложении А приведены характеристики прибора Амулет-2 и математическая модель процесса поверки.

  • 3 В приложении Б приведены таблицы результатов поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица:

- аттестованные в качестве поверителя систем измерений объема (количества) передачи данных;

- изучившие эксплуатационную документацию СИПД и рабочего эталона Амулет-2;

- имеющие навык работы на персональном компьютере (РС) в операционной среде WINDOWS и имеющие знания в области IP - технологий;

- имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности

  • 4.1 Корпус PC должен быть заземлен.

  • 4.2 Рабочее место должно иметь соответствующее освещение.

  • 4.3 При проведении поверки запрещается:

- проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

- производить работы по подключению соединительных кабелей при включенном питании Амулет-2 и РС.

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды                                 (25 ± 10) ОС;

  • - относительная влажность воздуха                            от 30 % до 80 %;

  • - атмосферное давление             от 84,0 до 105,7 кПа (от 630 до 800 мм рт.ст.).

6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - проверить срок действия свидетельства о поверке прибора Амулет-2;

  • - разместить на рабочем столе персональный компьютер (РС), прибор Амулет-2;

  • - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

  • - откорректировать часы РС прибора Амулет-2 по часам - billing NetFlow;

  • - проверить (экран монитора PC) версию программного обеспечения;

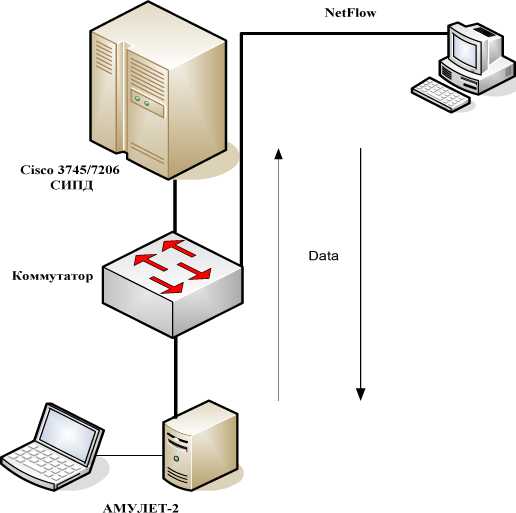

  • - собрать схему измерений в соответствии с рисунком 1;

  • - РС должен быть оснащен операционной системой WINDOWS-2000Pro/XP;

  • - получить у оператора IP адреса для Ethernet-портов прибора Амулет-2 (до 8 портов);

    Рисунок 1

7 Проведение поверки

7.1 Опробование
  • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1:

- включить питание PC и прибора Амулет-2;

- осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

  • - после окончания инсталляции на жестком диске PC будет создан каталог Amulet с программами для управления работой прибора Амулет-2;

  • - запустить программу amulet.exe из каталога Amulet в операционной среде WINDOWS.

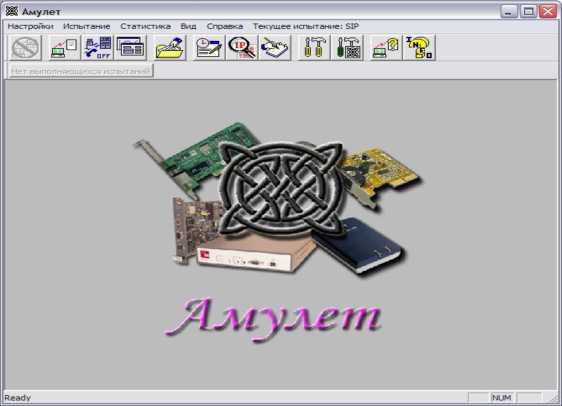

После старта ПО на экране видеомонитора возникает основное окно программы, изображенное на рисунке 2.

Рисунок 2 - Основное окно программы

  • 7.1.2 Выполнить подготовительные операции.

Создать настройку для опробования:

  • - активировать пункт меню Настройки / Настройки испытания;

  • - в открывшемся окне Выбор имени испытания выбрать пункт Новое испытание и в строку ввода записать название испытания, например, тип оборудования Cisco 3745 и щелкнуть по кнопке ОК.

В открывшемся окне Настройки испытания Cisco 3745 содержится семь вкладок: Приборы, Испытание, Протоколы, Этапы, Статистика, Настройка СУ, Допуски.

Во вкладке Приборы необходимо выбрать и настроить порты, участвующие в испытании, и задать пары портов в следующей последовательности:

  • - активировать Ethernet-порты (до 8 портов);

  • - настроить порты:

  • •  выделить порт и щелкнуть по пиктограмме настройки _I, при нажатии на которую на

экран вызывается окно настроек данного порта,

  • •  в открывшемся окне Настройки порта-Ethernet активировать бокс Использовать этот IP и вписать полученный от оператора IP адрес,

  • •  повторить операции для всех задействованных в испытаниях портов,

  • •  щелкнуть по клавише Образовать пары.

Во вкладке Допуски необходимо:

  • - выбрать Режим АСР;

  • - остальные окна ввода оставить по умолчанию.

Во вкладке Этапы необходимо создать 3 этапа для измерения объема информации в соответствии с таблицей 1 для опробования.

Таблица 1 - Настройка этапов

Объем информации

Количество вызовов на этапе

Протокол

Опробование

Поверка

512 байт

8

300

только IP

1 Кбайт

8

8

только IP

10 Кбайт

8

8

только IP

100 Кбайт

-

8

только IP

Во вкладке Настройка СУ:

  • - в окне Выбор СУ: выбрать тип СУ Cisco 3745 и выбрать формат файла: billing Volgograd NetFlow

  • - в окне Настройка формата СУ выбрать подробный учет и используемый тип 3А сервера.

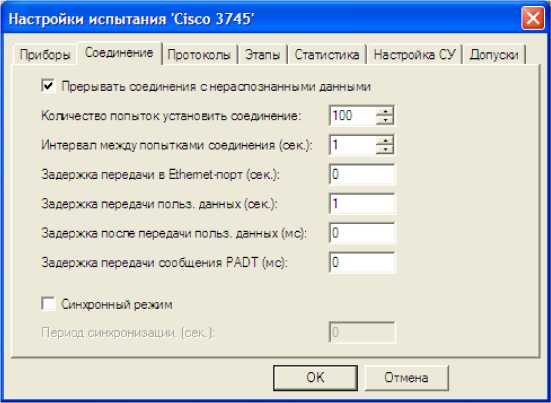

Во вкладке Соединение, рисунок 3:

  • - в окно ввода Задержка передачи пользоват. данных (сек.): записать 1,

  • - остальные данные по умолчанию.

Настройка вкладок Статистика и Протоколы - по умолчанию.

Рисунок 3

  • 7.1.3 Запуск программы опробования:

- активировать пункт меню Текущее испытание и в открывшемся окне Выбор имени испытания выбрать имя - Cisco 3745;

  • - выбрать пункт меню Испытание/Старт испытания, нажать кнопку - ОК;

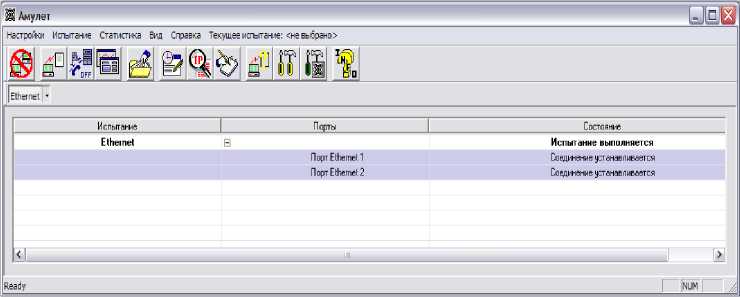

  • - после инициализации прибора Амулет-2 на экране открывается окно, рисунок 4. В нем отображается информация о текущем этапе опробования.

Рисунок 4

Процедуру опробования прибор Амулет-2 выполняет автоматически по заданной программе, формирует три этапа соединений одновременно по восьми каналам связи;

  • - в окне Вид/Информация о комплекте можно контролировать информацию, передаваемую и принимаемую одним из портов;

  • - после выполнения всех этапов опробования в окне с информацией (рисунок 6) в графе Состояние появляется сообщение Испытание завершено;

  • - выполняется расчет данных прибора Амулет-2;

  • - окно Информация об испытании закрывается;

  • - оператор должен снять учетную информацию на любой носитель в формате, приведенном в приложении В;

  • - описание формата файла содержится в эксплуатационной документации производителя;

  • - учетную информацию необходимо скопировать в каталог C:\Program Files\Amulet\ Report\ Cisco 3745\<дата_время_начала_испытаний>\sids;

  • - выбрать пункт меню Испытание/Менеджер испытаний, в открывшемся окне выбрать каталог с результатами опробования и щелкнуть по кнопке Получить файлы СУ;

  • - вывести на экран стандартное окно Открытие файла, в котором выбирается каталог и выделяется один файл для копирования или группа файлов (используя дополнительно клавиши Shift или Ctrl);

  • - завершить процедуру копирования файлов нажатием кнопки Скопировать. При этом файлы из указанного каталога копируются в каталог ранее выбранного запуска поверки с переименованием:

.. .\Ainulet\Report\<Cisco 3745>\< дата_время_начала_испытаний>\Sids\<test*.txt>, где * - числа, начиная с 1.

При успешном завершении копирования на экран выдается сообщение: Файлы СУ успешно скопированы.

  • 7.1.4 Обработка результатов опробования (проверка работы конвертора):

  • - выбрать пункт меню Статистика/Посмотреть статистику СУ;

  • - в открывшемся окне Выбор испытания выбрать каталог опробования.

Запускается программа расчета статистики СУ, прибор Амулет-2 автоматически обрабатывает результаты опробования по заложенной программе.

Если результаты не обрабатываются, необходимо открыть вкладку Статисти-ка/Настройки расчета и откорректировать настройку Выбранный вид формата в соответствии с Приложением В и руководством по эксплуатации Амулет-2;

- выдается диалоговое окно Статистика СУ;

- заголовок окна содержит дату проведения испытаний, имя файла и тип шаблона, а также пять вкладок: Текущие результаты V, Итоговые результаты V, Показания СУ, Отказы СУ, Доверительные интервалы V;

- выбрать вкладку Итоговые результаты V визуально по таблицам (на экране дисплея) оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования поверка продолжается;

б) при неуспешном результате, поверка прекращается до устранения неисправности.

7.2 Определение метрологических характеристик
  • 7.2.1 Для СИПД нормируются следующие МХ:

- пределы допускаемой абсолютной погрешности измерения количества (объема) информации в диапазоне от 10 байт до 100 Мбайт ± 1 байт;

- вероятность неправильного представления исходных данных для тарификации не более 0,0001.

  • 7.2.2 Настройка поверки для определения МХ аналогична пункту 7.1.1.

Во вкладке Этапы создаются четыре этапа измерения длительности и четыре этапа измерения объемов.

Для определения МХ в созданной для опробования настройке изменяется только набор этапов поверки.

Во вкладке Этапы аналогично пункту 7.1 создаются четыре этапа согласно с таблицей 1, далее необходимо выполнить действия по пунктам 7.1.3 и 7.1.4.

8 Обработка результатов поверки

  • 8.1 Обработка результатов поверки по разделу 7 и определение МХ производится полностью автоматически в РС прибора Амулет-2 по соответствующей программе.

  • 8.2 Результаты поверки СИПД считаются успешными (СИПД пригодна к применению), если для всех сеансов передачи данных погрешность измерения количества (объема) информации не превышает пределов допускаемой абсолютной погрешности и отсутствуют потери сеансов передачи данных.

  • 8.3 Результаты поверки СИПД считаются не успешными (СИПД не пригодна к применению), если хотя бы для одного сеанса передачи данных погрешность измерения количества (объема) информации превышает пределы допускаемой абсолютной погрешности или имеются потери сеансов передачи данных.

  • 8.4 При отсутствии достоверного результата, если появилось сообщение НЕДОСТОВЕРНО, необходимо устранить причину появления ошибок и провести поверку повторно.

9 Оформление результатов поверки

  • 9.1 Если СИПД по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815.

  • 9.2 Если СИПД по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и ее эксплуатация запрещается.

  • 9.3 В качестве приложения составляется протокол поверки в произвольной форме с таблицами результатов поверки.

Формы таблиц приведены в приложении Б.

Главный метролог ФГУП ЦНИИС-ЛО ЦНИИС __________ Е. Д. Мишин

ПРИЛОЖЕНИЕ А

(справочное)

Характеристики прибора Амулет-2 Математическая модель процесса поверки
А.1 Формирователь IP-соединений Амулет-2. Общие сведения

Формирователь IP-соединений Амулет-2, 4а2.770.068 является рабочим эталоном для проведения испытаний в целях утверждения типа средств измерений и поверки оборудования, обеспечивающего учет объема передаваемой/принимаемой информации и длительности сеанса связи при предоставлении услуг пакетной передачи информации и доступа в Internet.

Прибор представляет собой программно-аппаратную систему, состоящую из блока формирования IP-соединений, транспортных модулей и управляющего компьютера с пакетом специального программного обеспечения АМУЛЕТ-2, версия ПО 3.0, функционирующего в среде WINDOWS - XP/SP2.

Требования к управляющему компьютеру:

  • - Процессор - Intel Pentium 4, 1.5 GHz;

  • - Память - 512 Mb;

  • - Порты - 1 порт USB 2.0;

  • - Монитор - поддерживающий разрешение 1024х768;

  • - ОС - MS Windows XP SP2.

Основные технические характеристики:

  • - диапазон формирования и измерения длительности IP-соединений.................. от 1 до 3600 с;

  • - пределы допускаемой абсолютной погрешности формирования и измерения длительности IP-

соединений ............................................................................................................± 0,25 с;

  • - диапазон формирования и измерения количества информации.................10 байт - 100 Мбайт;

  • - пределы допускаемой абсолютной погрешности формирования и измерения количества информации IP-соединений..............................................................................................± 1 байт.

Рабочие условия применения:

.......................................................от 10 °С до 40 °С;

- температура окружающего воздуха

  • - относительная влажность воздуха , при температуре 25 °С........................................90 %;

  • - атмосферное давление......................................................................от 84 до106,7 кПа;

    (220 ± 22) В, (50 ± 0,5) Гц; ...................5000 часов; ...........................8 лет.

  • - питание от сети переменного тока ..

  • - средняя наработка на отказ прибора

  • - средний срок службы прибора.......

А.2 Математическая модель процесса поверки

А.2.1 Обозначим сформированный рабочим эталоном объем услуги через , а показания системы измерений оборудования с измерительными функциями -.

Для систем измерения передачи данных - это длительность сеанса передачи данных или количество (объем) информации.

Для каждой учетной записи вычисляется погрешность в определении . по формуле

А-е =^-£.

(А.1)

которая является случайной величиной.

Определяется систематическая составляющая погрешности, С по формуле

С = Е(Д^),

(А.2)

где Е(Д £) - математическое ожидание случайной величины Д £.

Все встречающиеся в дальнейшем вероятностные характеристики СИПД - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е. такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины А в соответствии с формулами

(А.3)

(А.4)

(А.5)

/м=£(д )4.

(А.6)

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений по формуле

(А.7)

А.2.2 Для оценки МХ по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности Л , которые совпадают, соответственно с дисперсией и СКО для случайной составляющей по-

грешности (А -C) (оцениваемой величиной

C ) по формуле

.                                                                                   (А.8)

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО) по формуле

S2a г- ^г^2-ьТ^).

(А.9)

Выборочная дисперсия для C, как следует из (А.8) равна:

(А.10)

а значит выборочное СКО для C равно

(А.11)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

Поскольку случайные величины С ,   , g2 на основании центральной предельной теоремы теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95 %-ный доверительный интервал для C задается формулой

^max/min =С± 1,965-.

(А.12)

Несмещенная оценка для D S(выборочная дисперсия S) находится по формуле 2         N -1                      N2 - 3

Ss = N'(N- 2)( N- 3)(’ (.N1)2

(А.13)

2N-3   2        1    2

2)

Тогда 95 %-ный доверительный интервал для сзС (СКО для C) задается формулой Ss2 °max/mta = SC ± 098

(А.14)

SC

Интервал, в котором находится значение суммарной погрешности Л , задается формулой

Мmax/min = max/ mi n i,

(А.15)

ii

где i - суммарная погрешность i-го телефонного соединения.

А.2.3 Определение отказа ИИК

Для данной учетной записи отказ (ошибка) в определении означает выполнение неравенства Ы > А/,

(А. 16)

где Ло - предельно допустимая величина погрешности для , которая задается в ОТТ на СИПД.

А.2.4 Вероятности ошибок и исход испытаний СИПД

Обозначим:

р - вероятность ошибки СИПД в определении , т.е. вероятность выполнения неравенства (А.17),

р - предельно допустимая величина р (при испытаниях принимается р = 0,0001).

Испытания для данного вида связи состоит в Ot-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0,95) установлении одного из неравенств р < ро, или

(А.17)

р > ро.                                                  (А.18)

Выполнение неравенства (А. 17) соответствует успешному, неравенства (А.18) - соответственно, неуспешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество учетных записей при испытаниях,

n - количество отказов ИИК, b = Ф \сс) - функция, обратная к стандартной нормальной функции распределения. Стандартную нормальную функцию распределения, вычисляют по формуле

a 2

$e  du,

— CO

ф(а

8n(oc) - корень уравнения определяют по формуле

n V i=0 L !

которое решается методом Ньютона, по уравнениям

(1-а) при 3<п< 15,
\-a,

(А.19)

(А.20)

Yn=\

<5n-i
b2 К
п + — - ь п +--
2 V '

b2

■ при п> 16,

(А.21)

dn(a) при 0<п< 15,

b2

b2        .      .

(А.22)

п + — + bdn + — при п > 16,

[x], ]x[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х,

Pn

Po

Yn_

Po_| ’

В частности, для случая n = 0 из формулы (А.20) получаем 8о(0,95) - корень уравнения

e« = 1 -а = 0,05 ,

Nh (n) =

NB(n) =

(А.23), (А.24)

(А.25)

т.е.

8о = ln20 = 3, откуда из уравнений (А.22), (А.23) и (А.24) находим, взяв р = 0,01, что

N(0)=
3
0,01
= 300.

(А.26)

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и n.

Решение задач (А.17), (А.18) эквивалентно проверке неравенств

NH(n) < N < NB(n)                              (А.27)

Пока неравенство (А.27) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя рн и верхняя рв 0,95 - достоверные границы для вероятности отказа р определяются по

формулам

р _/н    _Рв

Рн = ЦРв -    ■                       <А-28’- <А-29»

Данная последовательная процедура является оптимальной (не улучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний СИПД.

ПРИЛОЖЕНИЕ Б (справочное)

Таблицы результатов поверки

Таблица Б1 - Доверительные результаты. Объем.

Систематическая составляющая погрешности, байт,

С

СКО

Систематической составляющей, байт

Суммарная погрешность, байт

Dl

Вероятность отказа,

Р

min

max

min

max

min

max

min

max

Таблица Б2 - Итоговые результаты. Объем.

№ этапа,

i

Объем польз. инф., байт,

Vi

Число вызовов,

Ni

Число отказов

СУ,

ni

Число пропущенных вызовов,

Nnp i

Систематич. сост погрешности, байт,_

Ci

СКО погрешности

Суммарной и случайной составл., байт

Систематической со-ставл., байт

4

5

6

Итог

По результатам испытаний дается заключение: успешно (не успешно), (недостоверно)

ПРИЛОЖЕНИЕ В (справочное)

Описание формата файла подробного учета

Наименование конвертора - billing Volgograd NetFlow

Файл подробного учета должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора Амулет-2.

Учетные данные предоставляются в текстовом файле, сформированным системой NetFlow. Файл подробного учета содержит информацию в виде текстовых строк переменой длины. Минимальная длина строки - 130 символов.

Каждому соединению в учетном файле соответствует одна строка.

Каждая строка заканчивается символом перевода строки (0A'H).

Поля информации разделены запятой («,») (2c'H).

ПО прибора Амулет-2 импортирует три поля из каждой записи файла учета. Эти поля должны располагаться в определенном порядке среди прочих информационных полей:

Дата, время начала сессии содержится в 1 поле, сохраняется в формате UNIX, пример: Time in seconds since UTC 1/1/70: 1476259124 - можно преобразовать в

Coordinated universal time:        Wed Oct 12 07:58:44 2016

  • •  IP-адрес вызывающего абонента содержится в 11 поле;

  • •  Объем переданный в байтах содержится в 6 поле.

Отключение выше перечисленных полей, включение между ними посторонних полей, способствующее изменению смещения использующегося поля может привести к неправильному импорту данных учета тарифной информации.

При обработке в каталоге Amulet создается файл timeUNIX.txt, в котором содержится расшифровка времени из формата UNIX в текстовый вид ЧЧ:ММ:СС, с указанием часов, использующихся при расчете статистики СУ (например, ЧЧ в расчете = 7).

Поверителю необходимо проанализировать показания Амулета, вычислить расхождение между показаниями Амулета и временем в файле timeUNIX.txt, в настройках расчета ввести соответствующую коррекцию времен с учетом знака.

Пример записи - вызывающий абонент с назначенным статическим ip-адесом 85.174.84.150 произвел соединение с сервером 12.10.2016 в 07:58:44 (по Гринвичу) (unix=1476259124).

Абонентом был передан объем данных по протоколу IP 1024 байт, который с учетом заголовков зафиксирован в файле размером 1099 байт.

Пример учетной записи: 1476259124,364895070,507232092,83.239.128.54,3,1099,507214600,507214836,0,0,85.174.84.150,10.10.10.

2,10.10.10.2,63,64,0,0,0,0,16,30,24,0,0

Жирным шрифтом выделены поля, использующиеся ПО прибора Амулет-2.

Фрагмент учетного файла: #:unix_secs,unix_nsecs,sysuptime,exaddr,dpkts,doctets,first,last,engine_type,engine_id,srcaddr,dstaddr,nextho p,input,output,srcport,dstport,prot,tos,tcp_flags,src_mask,dst_mask,src_as,dst_as

1476259124,364895070,507232092,83.239.128.54,3,1099,507214600,507214836,0,0,85.174.84.150,10.10.10. 2,10.10.10.2,63,64,0,0,0,0,16,30,24,0,0

1476259184,364300008,507292092,83.239.128.54,21,10765,507275564,507278324,0,0,85.174.84.150,10.10. 10.2,10.10.10.2,63,64,0,0,0,0,16,30,24,0,0

1476259395,362209662,507503092,83.239.128.54,202,107450,507463548,507491572,0,0,10.10.10.2,85.174. 84.150,85.174.84.150,64,63,0,0,0,0,16,24,30,0,0

1476259504,361126344,507612092,83.239.128.54,2,562,507592536,507592632,0,0,10.10.10.2,85.174.84.150 ,85.174.84.150,64,63,0,0,0,0,16,24,30,0,0

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в до-

кум.

№ докум.

Входящий № сопроводитель-ного докум. и дата

Подп.

Дата

изменен-ных

заменен-ных

новых

аннулированных

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
