Методика поверки «ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА ЛАБОРАТОРНЫЕ ПРОГРАММИРУЕМЫЕ СЕРИИ EA-PS(PSI) 9000» (651-15-03 МП)

3

УТВЕРЖДАЮ Первый заместитель I енерального диреклора -заместитель по научной работе ФГУП «ВНИЙФТРИ»

А.Н. Щнпупов

20151.

Инструкция

Источники питания постоянного тока лабораторные программируемые серии EA-PS(PSI) 9000

Методика поверки 651-15-03 МП р.п. Менлелеево 2015 г.

• 1.1 Настоящая методика поверки распространяется на источники питания постоянного тока лабораторные программируемые серии EA-PS(PSI) 9000 (далее - источники), и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками - 2 года.

2 Операции поверки

2.1 При поверке источников выполняются операции в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

• 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики обеспечивающих требуемую точность измерений.

• 3.3 Применяемые основные средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки анализаторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 К работе с источниками допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

• 6.1 Поверку проводить при следующих условиях:

  20± 10; до 70; от 626 до 795.

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, мм рт. ст.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в документации изготовителя по подготовке источника к работе;

• - выполнить операции, оговоренные в руководстве по эксплуатации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8.1 Внешний осмотр и проверка комплектности

При проведении внешнего осмотра проверить:

• - отсутствие механических повреждений источника;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

Визуально проверить комплектность источника на соответствие, указанной в документации изготовителя.

Результаты проверки считать положительными, если представленная комплектность анализатора соответствует комплектности, указанной в документации изготовителя.

8.2 Проверка работоспособности источника и идентификация программного обеспечения

Работоспособность источника проверяется путем прохождения теста самоконтроля. Версии программного обеспечения должны соответствовать приведенным в таблице 3. Таблица 3.

Результаты проверки считать положительными, если идентификационные данные ПО соответствуют указанным в таблице 3, а по результатам самоконтроля отсутствуют сообщения об ошибках.

• 8.3 Определение приведенных к максимальному значению погрешностей установки и индикации напряжения постоянного тока

• 8.3.1 Собрать схему, приведенную на рисунке 1 для выходных напряжений до 750 В или схему, приведенную на рисунке 2, для выходных напряжений свыше 750 В.

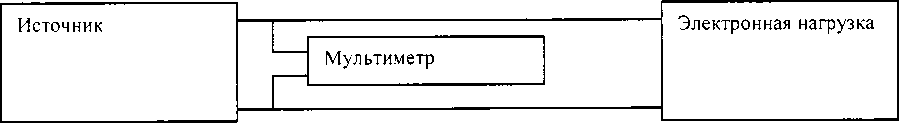

Рисунок 1

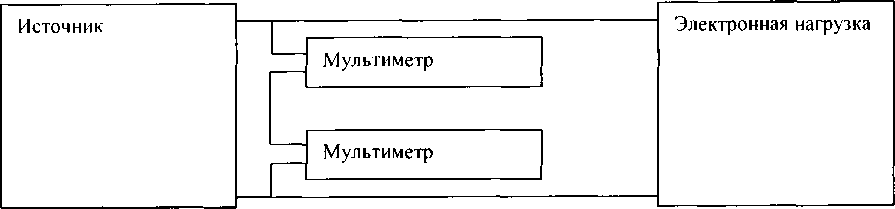

Рисунок 2

• 8.3.2 Перевести источник в режим стабилизации напряжения.

• 8.3.3 Установить напряжение на выходе источника 50 % от максимального и включить выход источника.

• 8.3.4 Установить с помощью электронной нагрузки значение силы тока на выходе источника на уровне 10 % от максимального значения.

• 8.3.5 Измерить мультиметром действительное значение напряжения Пд на выходе источника (для напряжений свыше 750 В Пд считать равным сумме показаний двух мультиметров).

• 8.3.6 Рассчитать приведенные погрешности индикации и установки напряжения по формулам 1 и 2 соответственно.

у = 100%-(Uh - ид)/итах,

у = 100%-(Uy - идуитах.

где Uh - значение напряжения измеряемое источником (верхняя строка индикатора); Uy - значение напряжения установленное на источнике (нижняя строка индикатора);

Umax - максимальное значение устанавливаемого напряжения.

• 8.3.7 Повторить операции 8.3.4 - 8.3.6 для значений напряжения 0,5 % и 95 % от максимального.

• 8.3.8 Результаты поверки считать положительными, если погрешности индикации находятся в пределах ± 0,2 %, а погрешности установки в пределах ± 0,1%.

  • 8.4 Определение приведенных к максимальному значению погрешностей установки и индикации силы постоянного тока

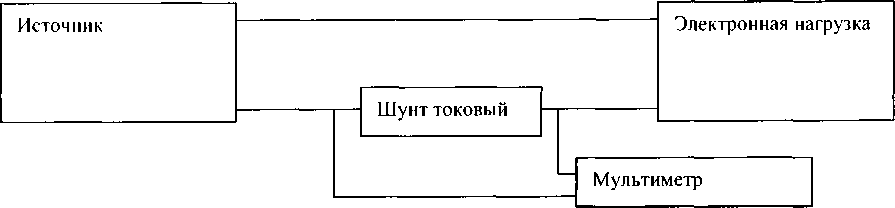

    • 8.4.1 Собрать схему, приведенную на рисунке 4. В зависимости от мощности источника использовать токовый шунт с соответствующим номиналом.



      Рисунок 4

    • 8.4.2 Перевести источник в режим стабилизации силы токая.

    • 8.4.3 Установить силу тока на выходе источника 50 % от максимального и включить выход источника.

    • 8.4.4 Установить с использованием электронной нагрузки значение напряжения на выходе источника на уровне 10 % от максимального значения.

    • 8.4.5 Измерить мультиметром падение напряжения на шунте и рассчитать действительное значение силы тока 1д как частное напряжения и действительного значения сопротивления шунта по формуле:

1д = Пд/Кд,

где Пд - напряжение измеренное мультметром;

Ед - действительное значение сопротивления шунта.

• 8.4.6 Рассчитать приведенные погрешности индикации и установки силы тока по формулам 3 и 4 соответственно.

Y = 100% (1и - 1д)/1тах,

Y = 100%- (ly - 1д)/1тах,

где 1и - значение силы тока измеряемой источником (верхняя строка индикатора); 1у - значение установленной силы тока (нижняя строка индикатора); Imax - максимальное значение устанавливаемой силы тока.

• 8.4.7 Повторить операции 8.4.3 - 8.3.6 для значений силы тока 0,5 % и 95 % от максимального значения.

• 8.4.8 Результаты поверки считать положительными, если погрешности индикации и установки силы тока находятся в пределах ± 0,2 %.

• 8.5 Определение уровня пульсаций по напряжению

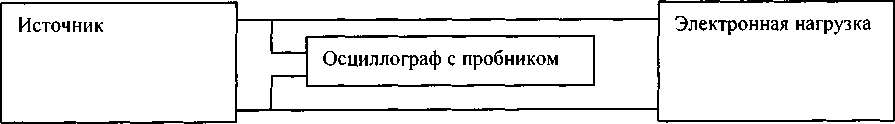

  8.5.1 Собрать схему, приведенную на рисунке 5.



  Рисунок 5

• 8.5.2 Перевести источник в режим стабилизации напряжения.

• 8.5.3 Настроить осциллограф на измерение действующего значения напряжения переменного тока в диапазоне частот от 0 до 300 кГц.

• 8.5.4 Установить напряжение на выходе источника 95 % от максимального и включить выход источника.

• 8.5.5 Установить с помощью электронной нагрузки значение силы тока на выходе источника на уровне 10 % от максимального значения.

• 8.5.6 Измерить действующее значение переменного напряжения пульсаций.

• 8.5.7 Настроить осциллограф на измерение амплитудных значений напряжения переменного тока в диапазоне частот свыше 300 кГц до 20 МГц.

• 8.5.8 Измерить амплитудное значение переменного напряжения пульсаций.

• 8.5.9 Результаты поверки считать положительными, если напряжения пульсаций не превышают значений, приведенных в таблице 4.

Таблица 4

8.6 Определение уровня пульсаций по току

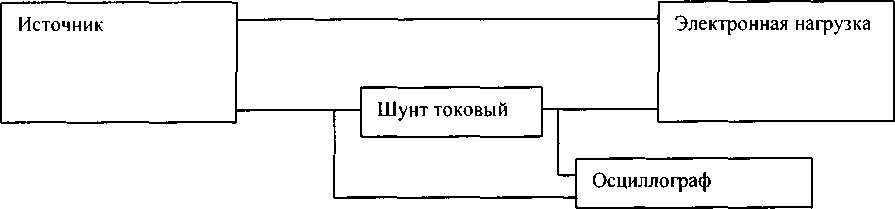

• 8.6.1 Собрать схему, приведенную на рисунке 6.



Рисунок 6

• 8.6.2 Перевести источник в режим стабилизации силы тока.

• 8.6.3 Настроить осциллограф на измерение действующего значения напряжения переменного тока в диапазоне частот от 0 до 300 кГц.

• 8.6.4 Установить силу тока на выходе источника 95 % от максимального и включить выход источника.

• 8.6.5 Установить с помощью электронной нагрузки значение силы напряжения на выходе источника на уровне 10 % от максимального значения.

• 8.6.6 Измерить действующее значение переменного напряжения пульсаций Пдп.

• 8.6.7 Настроить осциллограф на измерение амплитудных значений напряжения переменного тока в диапазоне частот до 20 МГц.

• 8.6.8 Измерить амплитудное значение переменного напряжения пульсаций Пап.

• 8.6.9 Рассчитать действующие 1дп и амплитудные 1ап значения силы тока пульсаций по формулам;

1дп = идп/Кд,

1ап = иап/Кд,

где Кд - номинальное значение сопротивления шунта.

8.6.10 Результаты поверки считать положительными, если значение силы тока пульсаций не превышает значений, приведенных в таблице 5.

Таблица 5

• 9.1 При положительных результатах поверки на модуль выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый анализатор к дальнейшему применению нс допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием’ причин забракования.

Начальник Центра испытаний и поверки средств измерений ФГУП «ВНИИФТРИ»

А.В. Апрелев
