Методика поверки «СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ «МИРТЕК-32-РУ»» (МП МИРТ.4Ш52.048Д1)

^К^ВЕРЖДАЮ

.....•-•Эф^гагель дир ~//^z4g^KgggyfeA ФГУП

^F U _   < -. А у4 ’ уд **- - ', I у J    ~ХП

« ° х ®»          i - -J £cniS\

ш*г 1 A^«S&? /?Ух£Н \ Z

Н.В. Иванникова

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ТРЕХФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ

Методика поверки

2016

• 1 ВВОДНАЯ ЧАСТЬ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 ПОМЕЩЕНИЕ ДЛЯ ПРОВЕДЕНИЯ ПОВЕРКИ ДОЛЖНО

СООТВЕТСТВОВАТЬ ПРАВИЛАМ ТЕХНИКИ БЕЗОПАСНОСТИ И ПРОИЗВОДСТВЕННОЙ САНИТАРИИ.

• 5.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

• 5.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

• 6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Проверка электрической прочности изоляции

  • 8.3 Опробование и проверка правильности работы счетного механизма,

индикатора функционирования, испытательных выходов

• 8.4 Проверка без тока нагрузки (отсутствия самохода)

• 8.5 Проверка стартового тока (чувствительности)

• 8.6 Определение основной относительной погрешности

• 8.7 Определение основной абсолютной погрешности часов

• 8.8 Определение погрешности измерения параметров сети

• 8.9 ПРОВЕРКА возможности считывания информации по интерфейсу и

подтверждение соответствия программного обеспечения счетчика

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ Б

• 1.1 Настоящая методика поверки распространяется на счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-32-РУ» классов точности 0,2S, 0,5S, 1 и 2, выпускаемые по техническим условиям МИРТ.411152.048ТУ (в дальнейшем - счетчики), и устанавливает методы их первичной и периодической поверок.

• 1.2 Интервал между поверками - 16 лет.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

^1J Если данная операция проводилась при приемо-сдаточных испытаниях, то повторная проверка не производится, а засчитывается результат приемо-сдаточных испытаний.

• 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик признают непригодным и его поверку прекращают.

• 2.3 После устранения недостатков, вызвавших отрицательный результат, счетчик вновь представляют на поверку.

• 2.4 Допускается выборочная первичная поверка счетчиков. При этом объем выборки счетчиков из партии, подвергаемых первичной поверке, определяется в соответствии с ГОСТ 24660-81 «Статистический приемочный контроль по альтернативному признаку на основе экономических показателей». Пример выбора плана контроля и количества поверяемых счетчиков в соответствии с ГОСТ 24660-81 приведен в Приложении В.

• 3.1 При проведении поверки счетчиков должны применяться средства поверки, указанные в таблице 2. Допускается применение эталонов, не приведённых в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.2 Все средства измерений должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

Таблица 2 - Средства поверки

• 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей в установленном порядке.

• 5.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 5.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

• 5.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (23 ± 2) °C;

• - относительная влажность воздуха (30...80) %;

• - атмосферное давление (84... 106) кПа;

• - внешнее магнитное поле - отсутствует;

• - частота измерительной сети (50 ± 0,5) Гц;

• - форма кривой тока и напряжения - синусоидальная с коэффициентом несинусоидальности не более 5 %;

• - отклонение значения фазного напряжения от среднего значения ± 1 %;

• - отклонение значения силы тока от среднего значения ± 1 %.

• 6.2 На первичную поверку следует предъявлять счетчики, принятые отделом технического контроля изготовителя или уполномоченным на то представителем организации, проводившей ремонт.

• 6.3 На периодическую поверку следует предъявлять счетчики, которые были подвергнуты регламентным работам необходимого вида (если такие работы, например, регулировка, предусмотрены техническими документами) и в эксплуатационных документах на которые есть о отметка о выполнении указанных работ.

Перед проведением поверки необходимо выполнить следующие операции.

• 7.1 Выдержать счетчик в нормальных условиях не менее 1 ч.

• 7.2 Средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 7.3 Подключить счетчик и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения счетчика, отметки о приемке отделом технического контроля или о выполнении регламентных работ, а также соответствие внешнего вида счетчика требованиям ГОСТ 31818.11-2012, технических условий и эксплуатационных документов на счетчик конкретного типа.

• 8.1.2 На корпусе и крышке зажимной коробки счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

• 8.2.1 Проверка электрической прочности изоляции счетчика напряжением переменного тока проводится на установке УПУ-10 или другой установке, которая позволяет плавно повышать испытательное напряжение практически синусоидальной формы частотой 50 Гц от нуля к заданному значению. Мощность источника испытательного напряжения должна быть не менее 500 Вт.

Скорость изменения напряжения должна быть такой, чтобы напряжение изменялось от нуля к заданному значению или от заданного значения к нулю за время от 5 до 20 с. Испытательное напряжение заданного значения должно быть приложено к изоляции в течение 1 мин.

Появление «короны» и шума не являются признаками неудовлетворительной изоляции.

• 8.2.2 Испытательное напряжение 4 кВ переменного тока частотой 50 Гц прикладывают:

• - между соединенными вместе всеми силовыми цепями тока и напряжения и «землей»;

• - между соединенными вместе вспомогательными цепями с номинальным напряжением свыше 40 В и «землей».

Примечание - «Земля» - металлическая фольга, которой закрывают корпус счетчика. Расстояние от фольги до вводов коробки зажимов счетчика должно быть не более 20 мм.

Результаты проверки считают положительными, если электрическая изоляция счетчика выдерживает воздействие прикладываемого напряжения в течение 1 мин без пробоя или перекрытия изоляции.

• 8.3.1 Опробование и проверка испытательных выходов заключается в установлении их работоспособности - наличия выходного сигнала, регистрируемого соответствующими устройствами поверочной установки.

• 8.3.2 Проверку работы индикатора функционирования проводят на поверочной установке при номинальных значениях напряжения и силы тока, путем наблюдения за индикатором функционирования (светодиодным индикатором, расположенным на передней панели).

Результат проверки считают положительным, если наблюдается срабатывание светодиодного индикатора.

• 8.3.3 Контроль наличия всех сегментов дисплея проводят сразу после подачи на счетчик номинального напряжения сличением индицируемого при этом теста дисплея с образцом, приведенным в руководстве по эксплуатации счетчика.

• 8.3.4 Правильность работы счетного механизма счетчика проверяют по приращению показаний счетного механизма счетчика и числу включений светодиода, включающегося с частотой испытательного выходного устройства (числу импульсов на испытательном выходе).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма происходит N срабатываний светодиода в соответствии с формулой:

ДГ = —                             (8.1)

10"

где к - постоянная счетчика, имп./(кВт ч) (имп./(квар ч)];

п - число разрядов счетного механизма справа от запятой.

• 8.4.1 Проверку проводят на поверочной установке. К цепям напряжения счетчика прилагают напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счетчика должен отсутствовать.

• 8.4.2 Контроль числа импульсов на испытательном выходе выполняют по схеме приложения А, (частотомер устанавливается в режим счетчика импульсов, напряжение на выходе блока питания - 10 В). Если используемая поверочная установка предусматривает автоматизированную проверку отсутствия самохода счетчиков, то испытания проводят на поверочной установке.

Примечание - Перед началом контроля задают номинальное (базовое) значение силы тока в последовательных цепях счетчика, а для частотомера выполняют команду «СТАРТ» и убеждаются в том, что на цифровом табло частотомера происходит регистрация импульсов. Затем размыкают последовательные цепи счетчика, а зарегистрированное число импульсов принимают за начальное значение. При необходимости уровень сигнала на входе частотомера подстраивается резистором R2.

• 8.4.3 Счетчик считают выдержавшим проверку, если на испытательном выходе счетчика зарегистрировано не более 1 импульса за время испытаний А/, мин, вычисленное по формуле

k-m-U_H0M-I_MaKC ’

где к - постоянная счётчика, имп./(кВт-ч) [имп./(квар-ч)];

т - число задействованных измерительных элементов;

N - коэффициент равный 600 (480) для счетчиков классов точности 1 и 2 по ГОСТ 31819.21 и ГОСТ 31819.23 и 600 (480) для счетчиков классов точности 0,2S и 0,5S по ГОСТ 31819.22;

U„ом - номинальное напряжение, В;

1_макс - максимальный ток, А.

• 8.5.1 Проверку чувствительности счетчика проводят при номинальном значении напряжения и cos (р= 1 (при измерении активной энергии) или sin (р = 1 (при измерении реактивной энергии). Нормированные значения силы тока, которые соответствуют чувствительности для каждого исполнения счетчиков, указаны в таблице 3. Для счетчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

Таблица 3 - Нормированные значения стартового тока

8.5.2 Результаты проверки признают положительными, если на испытательном выходе

счетчика появится хотя бы 1 импульс за время испытаний А?, мин, вычисленное по формуле

• 1,2 • 6-10⁴

  (8.3)

где к - постоянная счётчика, имп./(кВт-ч) [имп./(квар-ч)]; т - число задействованных измерительных элементов; U„ом - номинальное напряжение, В;

1_С - стартовый ток, А (в соответствии с таблицей 3).

• 8.6.1 Определение основной относительной погрешности счетчиков проводят на установке HS-6303E.

• 8.6.2 Значение основной относительной погрешности 8д в процентах для счетчика определяют по показаниям вычислителя погрешности поверочной установки, используя импульсы оптического испытательного выхода счетчика.

• 8.6.3 Значения напряжения, силы тока и коэффициента мощности, допускаемые пределы основной относительной погрешности для счетчиков классов точности 0,2S, 0,5S и 1 при измерении активной энергии приведены в таблицах 4 и 5. В таблицах 6 и 7 приведены данные для счетчиков, имеющих класс точности 1 и 2 при измерении реактивной энергии.

Для счетчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

• 8.6.4 Результаты проверки признают положительными, если значения погрешности, определенные по п. 8.6.3, не превышают соответствующих допускаемых значений.

  Номер исп.	Значение информативного параметра			Допускаемое значение погрешности, %, для счетчиков класса точности		Время измере-НИЯ, с
  	Сила тока	Напряжение	cos q>, тип нагрузки	0,2S	0,5S
  1			1	±0,2	±0,5
  2	1макс		0,5 инд.	±0,3	± 0,6	2
  3			0,8 емк.
  4			0,5 инд.	±0,3	±0,6
  5	1ном		0,8 емк.			4
  6		UhOM	1	±0,2	±0,5
  7	0,1 1ном		0,5 инд.	±0,3	± 0,6	20
  8			0,8 емк.
  9	0,051ном		1	±0,2	±0,5	40
  10	0,021ном		0,5 инд.	±0,5	±1,0	100
  И			0,8 емк.
  12	0,011ном		1	±0,4	±1,0	200
  При однофазной нагрузке
  13	1макс		1	±0,3	±0,6	2
  14			0,5 инд.	±0,4	±1,0
  15	1ном	Uhom	1	±0,3	±0,6	4
  16			0,5 инд.	±0,4	±1,0
  17	0,1 1ном		0,5 инд.	±0,4	±1,0	20
  18	0,051ном		1	±0,3	±0,6	40

  Номер исп.	Значение информативного параметра			Допускаемое значение погрешности, %, для счетчиков		Время измерения, с
  	Сила тока	Напряжение	cos ср, ТИП нагрузки	непосредственного включения	трансформаторного включения
  1			1
  2	1макс		0,5 инд.	±1,0	±1,0	2
  3			0,8 емк.
  4			0,5 инд.
  5	1ном (б)		0,8 емк.	±1,0	±1,0	4
  6			1
  7	0,2 1цом (б)		0,5 инд.	±1,0	±1,0	10
  8		UhoM	0,8 емк.
  9			1	±1,0	-
  10	0,1 1ном (б)		0,5 инд.	±1,5	±1,0	20
  11			0,8 емк.
  12			0,5 инд.		±1,5
  13	0,051цом (б)		0,8 емк.			40
  14			1	±1,5	±1,0
  15	о, 021ном (6)		1	-	±1,5	100
  При однофазной нагрузке
  16	^макс		1	±2,0		2
  17			0,5 инд.	±2,0
  18	1ном (б)		1	±2,0		4
  19		Uhom	0,5 инд.	±2,0	±2,0
  20	0,2 1цом (б)		0,5 инд.	±2,0		10
  21	0,1 1ном (б)		1	±2,0		20
  22	0,051цом (б)		1	-		40
  23	0, / 1ном (б)		0,5 инд.	-		20

  Номер исп.	Значение информативного параметра			Допускаемое значение погрешности, %, для счетчиков		Время измерения, с
  	Сила тока	Напряже ние	sin <дтип нагрузки	непосредственного включения	трансформаторного включения
  1	1.макс	и,1ом	1	±1,0	±1,0	2
  2			0,5 инд
  3	2ном (б)		1			4
  4			0,5 инд
  5	0,2 1ном (б)		0,5 инд		-	10
  6	0,1 1ном (б)		0,5 инд.	±1,5	±1,0	20
  7			1	± 1,0	-
  8	0,051цом (б)		1	-	±1,0	40
  9			0,5 инд.	±1,5	±1,5
  10	0,021Ном(б)		1	-		100
  При однофазной нагрузке
  11	2.макс		0,5 инд	±1,5	±1,5	2
  2			1
  3	1ном (б)		0,5 инд	±1,5	±1,5	4
  14			1
  15	0,2 1ном (б)		0,5 инд	±1,5	-	10
  16	0,1 1»ом (б)		0,5 инд	-	±1,5	20
  17			1	±1,5	-
  18	0,051ном (б)		1	-	±1,5	40

  Номер исп.	Значение информативного параметра			Допускаемое значение погрешности, %, для счетчиков		Время измерения, с
  	Сила тока	Напряжение	sin ^,тип нагрузки	непосредственного включения	трансформаторного включения
  1	1макс	UНОМ	1	±2,0	±2,0	2
  2			0,5 инд
  3	1ном (б)		1			4
  4			0,5 инд
  5	0,2 1цом (б)		0,5 инд		-	10
  6	0,1 1ном (б)		0,5 инд.	±2,5	±2,0	20
  7			1	±2,0	-
  8	0,051ном (б)		1	-	±1,0	40
  9			0,5 инд.	±2,5	±2,5
  10	0,021ном (б)		1	-		100
  При однофазной нагрузке
  11	2макс	UhOM	0,5 инд.	±3,0	±3,0	2
  12			1
  13	1ном (б)		0,5 инд.	±3,0	±3,0	4
  14			1
  15	0,2 1цом (б)		0,5 инд.	±3,0	-	10
  16	0,1 1ном (б)		0,5 инд.	-	±3,0	20
  17			1	±3,0	-
  18	0,05 1ном (б)		1	-	±3,0	40

• 8.7.1 Проверку точности хода часов проводят при номинальном входном напряжении.

• 8.7.2 Собрать схему, приведенную в приложении А, разместив фотоприемник (фототранзистор VT1) напротив светодиода оптического испытательного выхода счетчика.

• 8.7.3 С помощью программы конфигуратора перевести счётчик в режим проверки времени (в этом режиме на испытательный выход выводится частота кварцевого резонатора, деленная на 262144).

• 8.7.4 Установить на блоке питания напряжение 10 В.

• 8.7.5 Измерить период сигнала на оптическом выходном устройстве, при необходимости подстроив уровень сигнала на входе частотомера резистором R2.

Результат проверки признают положительным, если измеренный период укладывается в диапазон от (7999953,8 - 13,%-(Т_окр-20)) мкс до (8000046,2 + 13,8-(Т_окр- 20)) мкс, где Т_окр -температура окружающей среды при проведении проверки.

• 8.8.1 Определение погрешности измерения параметров сети проводят на установке HS-6303E.

• 8.8.2 Пределы относительных погрешностей измерения параметров сети приведены в таблице 8.

Таблица 8 - Пределы относительных погрешностей измерения параметров сети

• 8.8.3 Проверка погрешности счетчика при измерении напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: 0,75U_HOM, U_hom, \,2Uh_0M. С помощью конфигурационного программного обеспечения считать из счетчика значение фазного напряжения U_C4- С дисплея эталонного счетчика, входящего в состав установки HS-63ОЗЕ, считать показания фазного напряжения U₀6p. Определить погрешность измерения напряжения по формуле

Л7 = ^Uc- ^U°^6p • 100%,

и_обр

Результат проверки признают положительным, если погрешность при измерении напряжения не превышает значений, указанных в таблице 8.

• 8.8.4 Проверка погрешности счетчика при измерении положительного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: Q,75U_HOm, U_hom, \,2U_hom. Не менее чем через 10 мин после подачи напряжения с помощью конфигурационного программного обеспечения считать из счетчика значение положительного отклонения напряжения 8U(+)_C4. С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания фазного напряжения U₀6p- Определить погрешность измерения положительного отклонения напряжения по формуле

) = зи_(+}сч - ^.~-^НОЛ< • 100%,                          ⁽⁸-⁵⁾

ном

Результат проверки признают положительным, если погрешность при измерении положительного отклонения напряжения не превышает значений, указанных в таблице 8.

• 8.8.5 Проверка погрешности счетчика при измерении отрицательного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: 0,7 5U_HOm, U_hom, \,2U_hom. Не менее чем через 10 мин после подачи напряжения с помощью конфигурационного программного обеспечения считать из счетчика значение отрицательного отклонения напряжения 8U(._)C4- С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания фазного напряжения U₀6p- Определить погрешность измерения отрицательного отклонения напряжения по формуле

) = SU₍-)_C4 - ^U~ • 100%,                            ^(8,6)

ном

Результат проверки признают положительным, если погрешность при измерении отрицательного отклонения напряжения не превышает значений, указанных в таблице 8.

• 8.8.6 Проверка погрешности счетчика при измерении фазного тока производится при значениях информативных параметров, соответствующих таблицам 4 - 7 в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счетчика значение фазного тока 1_СЧф- С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания фазного тока 1₀б_Р Определить погрешность измерения фазного тока по формуле

  ^=^^-^-■100%,

  (8-7)

  обр

Результат проверки признают положительным, если погрешность при измерении фазного тока не превышает значений, указанных в таблице 8.

• 8.8.7 Проверка погрешности счетчика при измерении частоты проводится при номинальном напряжении, базовом токе, коэффициенте мощности 1 и при следующих значениях частоты: 42,5 Гц, 50 Гц, 57,5 Гц. С помощью конфигурационного программного обеспечения считать из счетчика значение частоты сети F_C4. С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания частоты сети F₀6_P- Определить погрешность измерения частоты по формуле



  100%,

(8.8)

Результат проверки признают положительным, если погрешность при измерении частоты не превышает значений, указанных в таблице 8.

• 8.8.8 Проверка погрешности счетчика при измерении отклонения частоты проводится при номинальном напряжении, базовом токе, коэффициенте мощности 1 и при следующих значениях частоты: 42,5 Гц, 50 Гц, 57,5 Гц. С помощью конфигурационного программного обеспечения считать из счетчика значение отклонения частоты сети AF_C4. С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания частоты сети F₀6_P. Определить погрешность измерения отклонения частоты по формуле

д г        р _ 50

A(<5F) = —• 100% —--100%,

50            50

Результат проверки признают положительным, если погрешность при измерении отклонения частоты не превышает значений, указанных в таблице 8.

• 8.8.9 Проверка погрешности счетчика при измерении активной мощности производится при значениях информативных параметров, соответствующих таблицам 4, 5. С помощью конфигурационного программного обеспечения считать из счетчика значение активной мощности Р_сч. С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания активной мощности Р_Обр. Определить погрешность измерения активной мощности по формуле



  ^-•100%,

  (8.10)

Результат проверки признают положительным, если погрешность при измерении активной мощности не превышает значений, указанных в таблице 8.

• 8.8.10 Проверка погрешности счетчика при измерении реактивной мощности производится при значениях информативных параметров, соответствующих таблицам 6, 7 в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счетчика значение реактивной мощности Q_C4- С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания реактивной мощности Q₀6_P. Определить погрешность измерения реактивной мощности по формуле




  (8.Н)

Результат проверки признают положительным, если погрешность при измерении реактивной мощности не превышает значений, указанных в таблице 8.

• 8.8.11 Проверка погрешности счетчика при измерении полной мощности производится при значениях информативных параметров, соответствующих таблицам 4 - 7 в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счетчика значение полной мощности S_C4. С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания полной мощности S_os_p. Определить погрешность измерения реактивной мощности по формуле

Результат проверки признают положительным, если погрешность при измерении полной мощности не превышает значений, указанных в таблице 8.

• 8.8.12 Проверка погрешности счетчика при измерении коэффициента мощности производится при номинальном напряжении, базовом токе, и при следующих значениях коэффициента мощности: 0,5инд, 0,8инд, 1, 0,8емк. С помощью конфигурационного программного обеспечения считать из счетчика значение коэффициента мощности cos <р_сч- С дисплея эталонного счетчика, входящего в состав установки HS-6303E, считать показания коэффициента мощности cos (робр- Определить погрешность измерения коэффициента мощности по формуле



  (8.13)

Счетчик считается прошедшим испытание, если погрешность при измерении коэффициента мощности не превышает значений, указанных в таблице 8.

Проверку возможности считывания информации со счетчика по интерфейсу проводить путем считывания идентификационных данных программного обеспечения счетчика (далее-ПО) с помощью компьютера с установленной программой опроса и программирования счетчиков и соответствующего адаптера интерфейса.

Для проверки наименования, номера версии и контрольной суммы ПО необходимо подать номинальное напряжение питания на счетчик и с помощью конфигурационного программного обеспечения считать из счетчика значение идентификатора ПО. Например, отобразится параметр MT1V104CB9 (где МТ1 - идентификационное наименование ПО, V10 - номер версии 1.0 ПО, 4СВ9 - контрольная сумма исполняемого кода).

Результат проверки возможности считывания информации по интерфейсу и подтверждения соответствия ПО считается положительным, если полученные идентификационные данные ПО соответствуют указанным в разделе «Программное обеспечение» Описания типа.

инициалы, фамилия

(рекомендуемое)

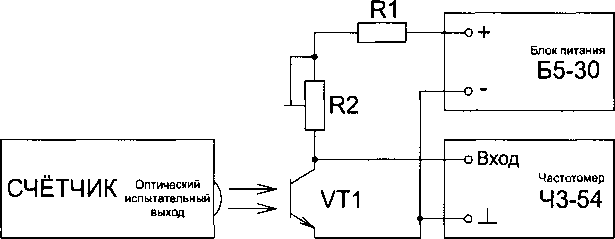

Схема соединений для проверки отсутствия самохода и точности хода часов

R1 - резистор С2-ЗЗН-2-750 Ом ± 5%-А-Д-В-А ОЖО.467.173 ТУ;

R2 - резистор подстроечный Р13ТАВ103МАВ17 (10 кОм ± 20%, 1,5 Вт); VT1 - фототранзистор BPW85 (чувствительность в диапазоне 620-980 нм).

(рекомендуемое)

наименование организации, проводившей поверку

ПРОТОКОЛ ПОВЕРКИ №____от__20__г.

Счётчик типа__________________

Год выпуска__________________

Изготовитель__________________

Принадлежит____________________________________________________________

Наименование документа по поверке_____________________________________________

Условия проведения поверки____________________________________________________

Средства поверки________________________________________________________________

Основные технические и метрологические характеристики:

• - класс точности или пределы допускаемой основной относительной погрешности ___________

• - номинальное напряжение___________________________________________________________

• - номинальный ток _________________________________________________________________

Дата предыдущей поверки ___________________________________________________

Поверочная установка типа_____________, №________, свидетельство о поверке установки №_______от__20___г., срок действия до__20___г., эталонный

счётчик типа__________№_______, предназначен для поверки счётчиков типа____________и

класса точности_______при соотношении основных относительных погрешностей эталонного

и поверяемого счётчиков, не превышающих____________________________________________

Результаты поверки:

Внешний осмотр _________________________________________________________

Проверка электрической прочности изоляции______________________________________

Опробование и проверка правильности работы счётного механизма, индикатора функционирования, испытательных выходов___________________________________________________

Проверка чувствительности_______________________________________________________

Проверка отсутствия самохода_____________________________________________________

Определение погрешности часов ________________________________________________

Определение погрешности измерения параметров сети______________________________

Определение основной относительной погрешности:

Заключение________________________________________________________________

Проверку провел__________ ___________________________

(рекомендуемое)

Принятые условные обозначения:

N - объем контролируемой партии (шт.);

М - отношение убытков от забракования партии к затратам на контроль одной единицы продукции. При неразрушающем контроле с последующим сплошным контролем забракованной партии М = N (п. 1.3 ГОСТ 24660-81);

q_H - входной уровень дефектности в процентах;

q₀ - приемочный уровень дефектности в процентах;

п - объем выборки;

с - допускаемое количество дефектных счетчиков в выборке;

Е - средний относительный уровень затрат. При неразрушающем контроле Е « q₀.

До принятия решения о выборочном контроле был проведен сплошной контроль 10 партий по 1080 штук счетчиков в каждой (N =М = 1080) на соответствие счетчиков п. 8.4 и п. 8.5 настоящей методики и 5 партий по 96 штук счетчиков в каждой (N =М = 96) на соответствие п. 8.7 настоящей методики. Среди общего числа счетчиков, испытанных на наличие «чувствительности» и отсутствие «самохода» (10800 штук), дефектных по «чувствительности» и «самоходу» было 0 штук. Из общего количества счетчиков, испытанных на точность хода встроенных часов (480 штук) дефектных по точности хода встроенных часов было 1 штука.

Входной уровень дефектности по «чувствительности» и «самоходу» q_H = 0x100/10800 = 0 %. Входной уровень дефектности по точности хода часов q_H = 0,21 %.

По таблице 9 (для М = 1001-1600) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q₀ = 0.01, Е = 0.025 и устанавливаем план выборочного одноступенчатого контроля: п = 28; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 28 счетчиков из партии 1080 шт. счетчиков на соответствие п. 8.4 и п. 8.5 настоящей методики. При отсутствии в выборке дефектных счетчиков по «чувствительности» и «самоходу» всю партию принимают, при наличии хотя бы 1 дефектного счетчика всю партию бракуют и подвергают сплошному контролю.

По таблице 3 (для М = 64 - 100) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q₀ = 0.25, Е = 0.25 и устанавливаем план выборочного контроля:: п = 17; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 17 счетчиков из партии 96 шт. счетчиков на соответствие п. 8.7 настоящей методики. При отсутствии в выборке дефектных счетчиков по точности хода встроенных часов всю партию принимают, при наличии хотя бы 1 дефектного счетчика всю партию бракуют и подвергают сплошному контролю.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
