Методика поверки «ГСИ . Счетчики количества жидкости ЭМИС-МЕРА 300 » (ЭМ-300.000.000.000.00 МП)
УТВЕРЖДАЮ
ЗАО «ЭМИС»
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ
ИНСТРУКЦИЯ
СЧЕТЧИКИ КОЛИЧЕСТВА ЖИДКОСТИ ЭМИС-МЕРА 300
МЕТОДИКА ПОВЕРКИЭМ-300.000.000.000.00 МП
АО «ЭМИС»
Технический д
2016 г
Ру ко во дител ь гру п п ы
« 2<а »_____________________2016 г г. Челябинск
2016 г.
Настоящая методика поверки распространяется на счетчики количества жидкости ЭМИС-МЕРА 300 (далее - счетчик), изготовленные закрытым акционерным обществом «Электронные и механические измерительные системы» (ЗАО «ЭМИС»), г. Челябинск.
Методика поверки устанавливает методы и средства первичной (до ввода в эксплуатацию и/или после ремонта) и периодической поверок.
Интервал между поверками - 3 года.
1 Операции поверки1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1 - Операции поверки
Наименование операции |
Номер пункта документа по поверке |
Проведение операций при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
+ |
+ |
2 Опробование |
7.2 |
± |
+ |
3 Определение метрологических характеристик (MX) |
7.3 |
± |
+ |
4 Оформление результатов поверки |
8 |
± |
+ |
-
1.2 Поверка прекращается при получении отрицательных результатов при проведении хотя бы по одной из операций поверки, приведенных в таблице 1, и оформляются результаты поверки в соответствии с разделом 8.
-
2.1 Перечень средств поверки и вспомогательного оборудования:
-
- установки поверочные с набором эталонных расходомеров с диапазоном измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч, пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,3 % до ±0,8 %;
-
- установки поверочные с весовыми устройствами с диапазоном измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч, пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,3 % до ±0,8 %;
-
- установки поверочные передвижные с набором эталонных расходомеров с диапазоном измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч, пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,1 % до ±0,8 %;
-
- поверочные турбопоршневые установки или компакт-пруверы с диапазонами измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч и пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,1 % до ±0,8 %;
-
- секундомер механический СОПпр-2а-3-000;
-
- термогигрометр «ИВА-6» с пределами измерений влажности от 0 до 98% и погрешностью измерений влажности ± 3 %, пределами измерений температуры от минус 40 до плюс 60 °C и погрешностью измерений температуры ± 0,5 °C;
-
- барометр-анероид метеорологический БАММ-1 (номер в Госреестре СИ РФ 5738-76), диапазон измерения давления от 80 до 106 кПа, пределы допускаемой основной погрешности ± 0,2 кПа, пределы допускаемой дополнительной погрешности ± 0,5 кПа;
-
- специальный корпус (далее - спецкорпус), изготовления ЗАО «ЭМИС», по конструкторской документации ЭМ-300.000.000.100.00;
-
- персональный компьютер (ПК);
-
- программное обеспечение ЭМИС-Интегратор 3, версии не ниже 3.1.4.
-
2.2 Допускается применение других средств измерений и оборудования, не приведенных в 2.1, но обеспечивающих определение метрологических характеристик поверяемого средства измерения с требуемой точностью.
-
2.3 Все средства измерений (эталоны) должны быть поверены и иметь действующие свидетельства о поверке или знак поверки.
-
3.1 К выполнению поверки допускают лиц, прошедших обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004-90, изучивших настоящую методику поверки, эксплуатационные документы (ЭД) на счетчики, средства поверки и прошедшие инструктаж по технике безопасности.
-
4.1 При проведении поверки соблюдают требования безопасности, изложенные в эксплуатационной документации на счетчик и средства поверки.
-
4.2 При проведении поверки соблюдают требования безопасности в соответствии со следующими документами:
-
- правилами безопасности труда, действующими на объекте;
-
- правилами технической эксплуатации электроустановок (ПТЭ);
-
- правилами устройства электроустановок (ПУЭ).
-
4.3 Надписи и условные знаки, выполненные для обеспечения безопасной эксплуатации средств поверки должны быть четкими.
-
4.4 Доступ к средствам измерений и обслуживаемым при поверке элементам оборудования должен быть свободным. При необходимости должны быть предусмотрены лестницы и площадки или переходы с ограничениями, соответствующие требованиям безопасности.
-
4.5 Рабочее давление применяемых средств поверки, указанное в эксплуатационной документации, должно соответствовать условиям поверки. Использование элементов обвязки, не прошедших гидравлические испытания, запрещается.
-
4.6 К выполнению экспериментальных работ при проведении поверки допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», изучившие эксплуатационную документацию и настоящий документ.
-
4.7 При появлении течи рабочей среды и в других ситуациях, нарушающих нормальный ход поверочных работ, поверку прекращают. В дальнейшем обслуживающий персонал руководствуется эксплуатационными документами на средства поверки.
-
4.8 Монтаж, демонтаж, подключение счетчика должно производится при отключенном напряжении питания.
-
5.1 При проведении поверки должны соблюдаться следующие условия:
-
- диапазон температуры окружающего воздуха от -50 °C до +80 °C;
-
- относительная влажность, при 35 °C, с конденсацией влаги, не более 95 %;
-
- допускаемое отклонение массового расхода измеряемой среды от установленного
значения, не более ± 5 %;
-
- отсутствие механической вибрации, тряски и ударов, влияющих на работу счетчиков.
-
5.2 Для проведения поверки в корпус счетчика должна осуществляется подача газа (воздуха) по отдельной линии или вместе с измеряемой средой, с расходом, обеспечивающим устойчивую работу счетчика в процессе поверки.
Примечание - Допускается проводить поверку счётчика без подачи газа, путем монтажа измерительного преобразователя в сборе с датчиком импульсов и вычислителем в спецкорпус.
-
5.3 Давление подаваемого газа в счетчик должно быть больше давления прокачиваемой измеряемой среды.
-
5.4 Для средств поверки газовая составляющая измеряемой среды должна быть отделена.
-
5.5 Отсчёт показаний при проведении поверки производить после достижения установившегося режима работы средств поверки и счетчика.
-
5.6 При определении относительной погрешности измерений массы средства поверки должны иметь режим синхронизации с поверяемым счётчиком: - при выходе на заданный массовый расход измерение массы начинается с момента поступления первого появившегося импульса и заканчивается при поступлении очередного импульса.
-
5.7 Допускается проводить поверку счетчика на меньшем количестве физических величин или поддиапазоне массового расхода при этом должна быть сделана соответствующая запись в паспорте или свидетельстве о поверке на счетчик, а значение массы, проливаемой через счетчик, должно соответствовать ближайшему большему массовому расходу измеряемой среды, указанному в таблице 3.
-
5.8 Соотношение пределов допускаемых погрешностей средств поверки и поверяемых счетчиков не более 1:3.
-
6.1 Проверить правильность монтажа, условий эксплуатации для средств поверки и поверяемого счётчика в соответствии с эксплуатационными документами на них.
-
6.2 Проверить герметичность системы, состоящей из счетчика, средств поверки и соединительных трубопроводов на отсутствие протечек измеряемой среды, искажающие результаты измерений.
-
6.3 Систему считать герметичной, если при рабочем давлении в течение 2 минут не наблюдается течи или появления капель измеряемой среды на соединениях.
-
6.4 Подготовку средств измерений к работе произвести согласно их эксплуатационной документации.
-
6.5 Перед началом поверки все средства измерения должны быть выдержаны во включенном состоянии в течение времени, необходимого для установления рабочего состояния, при этом следует руководствоваться характеристиками установления рабочего режима, приведенными в эксплуатационных документах на каждое конкретное средство измерения.
-
7.1 Внешний осмотр
-
7.1.1 При внешнем осмотре должно быть установлено выполнение следующих требований:
-
- на счетчике не должно быть механических или иных повреждений, препятствующих проведению поверки;
-
- надписи и обозначения должны быть чёткими и соответствовать требованиям технической документации.
-
7.2 Опробование
-
7.2.1 Опробовать гидравлическую систему средств поверки совместно со счетчиком. Для этого обеспечить прохождение через счетчик измеряемой среды и проверить поступление сигналов со счетчика.
-
7.2.2 Проверить работоспособность системы регулирования расхода измеряемой среды.
-
7.2.3 Проверка идентификационных данных программного обеспечения (ПО)
-
7.2.3.1 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО, указанных в эксплуатационной документации на счетчики с идентификационными данными ПО, указанными в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
ЕМ300* |
ЕМ300 DI** |
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
не ниже 1.0 |
Цифровой идентификатор ПО |
_*** |
_*** |
* Только для счетчиков моноблочного исполнения. ** Только для счетчиков раздельного исполнения. *** Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
-
7.2.3.2 Результаты проверки считаются положительными, если идентификационные данные ПО, указанные в эксплуатационной документации на счетчик, соответствуют указанным в таблице 2.
-
7.3 Определение метрологических характеристик
-
7.3.1 Метрологические характеристики определяют при значениях массового расхода и минимальном значении массы измеряемой среды, приведенных в таблице 3.
Таблица 3 - Минимальное значение массы измеряемой среды
Модификация счетчика |
Монтаж счетчика |
Минимальное значение массы измеряемой среды, кг, при массовом расход измеряемой среды, т/ч | ||
0,1-Qmax |
Qmax |
0,95Qmax | ||
ЭМ-300-030, ЭМ-300-030 В1 |
после средства поверки (СП) |
10 |
30 |
50 |
перед СП |
100 |
200 |
200 | |
ЭМ-300-060, ЭМ-300-060 В1 |
после СП |
10 |
50 |
100 |
перед СП |
100 |
300 |
300 | |
ЭМ-300-120, ЭМ-300-120 В1 |
после СП |
10 |
100 |
200 |
перед СП |
100 |
300 |
300 | |
ЭМ-300-210, ЭМ-300-210 В1 |
после СП |
40 |
200 |
300 |
перед СП |
300 |
300 |
300 | |
ЭМ-300-480, ЭМ-300-480 В1 |
после СП |
40 |
300 |
300 |
перед СП |
300 |
300 |
300 |
-
7.3.2 Установить необходимый массовый расход и значение проливаемой массы в соответствии с эксплуатационными документами на средства поверки.
-
7.3.3 Относительную погрешность измерений массы измеряемой среды определяют по формуле
М -NL
5М=------100%, (1)
Мэ
где М - масса измеряемой среды по показаниям счетчика, кг;
Мэ - масса измеряемой среды по показаниям средств поверки, кг;
-
7.3.4 Относительную погрешность измерений массового расхода измеряемой среды определяют по формуле где Q - массовый расход измеряемой среды по показаниям счетчика, т/ч;
5Qm =
Q- Q3
-—— - 100 %.
Qa
(2)
Q3 - массовый расход измеряемой среды по показаниям средств поверки, т/ч.
-
7.3.5 Определение относительной погрешности измерений массы (массового расхода) измеряемой среды производится не менее трех раз.
-
7.3.6 Результаты поверки считаются положительными, если относительные погрешности измерений массы (массового расхода) измеряемой среды не превышают пределов допускаемых значений, указанных в эксплуатационных документах на счетчик.
-
7.3.7 Допускается определение относительной погрешности измерений массового расхода измеряемой среды не проводить, если результаты определения относительной погрешности измерений массы измеряемой среды положительные.
-
8.1 Результаты поверки оформляют протоколами произвольной формы.
-
8.2 При положительных результатах поверки оформляют свидетельство о поверке в установленном порядке.
-
8.3 Знак поверки наносится в соответствующем разделе паспорта или на бланк свидетельства о поверке счетчика и на места пломбировки в соответствие с рисунками 1-2.
-
8.4 В целях предотвращения доступа к узлам регулировки и (или) элементам конструкции производят пломбировку счетчиков. Схемы пломбировки счетчиков приведены на рисунках 1-2.

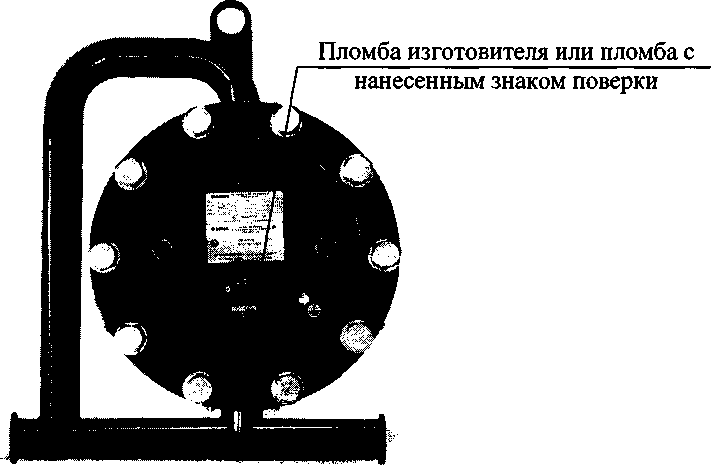

Рисунок 1 - Схема пломбировки счетчиков моноблочного и раздельного исполнения

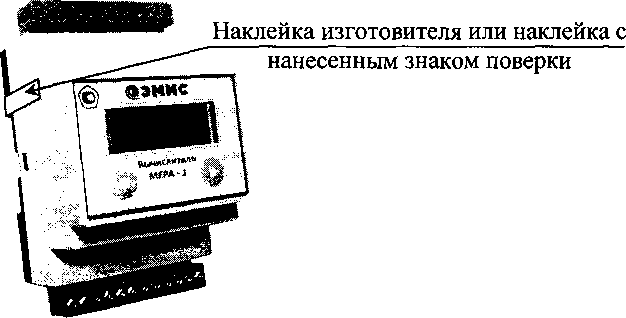

Рисунок 2 - Схема пломбировки вычислителя счетчиков раздельного исполнения
-
8.5 При отрицательных результатах поверки счетчики к применению не допускают, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в установленном порядке.
