СОГЛАСОВАНО

УТВЕРЖДАЮ

Первый заместитель

генерального директора -заместитель по научной работе

ФГУП «ВНИЙФТРИ»

И спол н шельи ы й директор ООО «ЕМТ»

Фролов

2016 г.

Инструкция

Модули измерительные KAD/ADC/111, KAM/ADC/111

Методика поверки 651-16-0^1 МП

л 0.65250-46

р.п. Менлелеево 2016 г.

1 Основные положения
  • 1.1 Настоящая методика поверки распространяется на модули измерительные KAD/ADC/111, KAM/ADC/111 (далее - модули), изготавливаемые фирмой «Curtiss-Wright Avionics & Electronics», Ирландия, и устанавливает порядок и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки

2.1 При проведении поверки должны проводиться операции поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Идентификация      программного

обеспечения

7.3

да

да

4 Определение метрологических характеристик

7.4

да

да

5 Определение приведенной погрешности измерений напряжения постоянного тока

7.4.1

да

да

2.2 Первичную поверку проводить в полном объеме для всех каналов модулей.

  • 2.3 Периодическую поверку допускается проводить для тех каналов, и в тех режимах и диапазонах, которые используются при эксплуатации, по соответствующим пунктам настоящей методики.

При этом, соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке (при его наличии) на основании решения эксплуатанта.

3 Средства поверки
  • 3.1 Рекомендуемые средства поверки приведены в таблице 2. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки или оттиск поверительного клейма.

Таблица 2

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

7.2

Источник питания постоянного тока Б5-75 (per. № 21569-01), диапазон стабилизированного напряжения на выходе (0-50) В, пределы допускаемой относительной погрешности напряжения на выходе ± 0,05 %

7.4.1

Калибратор универсальный 9100, диапазон воспроизведения напряжения постоянного тока от 0 до 3,20 В, пределы допускаемой абсолютной погрешности воспроизведения ± (0,00006 -Ueblx +41,6 мкВ), где ивых - воспроизводимое значение напряжения постоянного тока, В

4 Требования безопасности при поверке
  • 4.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации средств измерений, используемых при поверке.

  • 4.2 К проведению поверки модулей допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

5 Условия поверки
  • 5.1 Поверку проводить при следующих условиях:

    20 ±5; от 45 до 80; от 626 до 795; от 215 до 225; от 49,5 до 50,5.

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, мм рт. ст.

  • - напряжение питания, В

  • - частота, Гц

6 Подготовка к поверке
  • 6.1 Поверитель должен изучить РЭ поверяемого модуля и используемых средств поверки.

  • 6.2 Поверяемый модуль должен быть выдержан в помещении, где проводится поверка, не менее 2-х часов.

7 Проведение поверки
  • 7.1 Внешний осмотр

При проведении внешнего осмотра проверяется:

  • - отсутствие внешних механических повреждений;

  • - исправность и чистота коаксиальных разъёмов.

Результаты поверки считать положительными, если отсутствуют внешние механические повреждения; коаксиальные разъёмы исправны и отсутствует их загрязнение.

Модули, имеющие дефекты бракуются и направляются в ремонт.

  • 7.2 Опробование

    • 7.2.1 Подготовить модуль к работе:

  • - установить модуль в шасси с установленным управляющим модулем;

  • - подключить шасси к источнику питания постоянного тока Б5-75;

- подключить шасси к ПЭВМ (требования к ПЭВМ приведены в таблице 3) при помощи двух кабелей, подключенных последовательно (CON/DEC/001/B/00 и ACC/ASY/022/00) и устройства SAM/DEC/007 или SAM/DEC/008.

Таблица 3 - Требования к ПЭВМ

Операционная система

Windows ХР, Windows 7

Процессор

2.8GHz Intel Pentium 4

Доступная память жесткого диска, GB, не менее

80

Оперативная память, МВ, не менее

1024

Дополнительные устройства

клавиатура, мышь, монитор

Разрешение экрана, не менее

1024x768

Интерфейс подключения

PCMCIA тип II при использовании устройства SAM/DEC/007

USB   2.0   при   использовании

устройства SAM/DEC/008

- запустить приложение «kDiscover» из состава ПО KSM-500, при этом на экране монитора должно появиться окно, приведенное на рисунке 1;

Report Rfe

Г Ethernet

IP Address

Configuration иг* ! SAM/DEC

Naming Convention

Long

f' Short

Verbosity

High

CmdMLFfe

Display Next Time

Al

ф Data Sheet

Рисунок 1 - Окно программы kDiscover из состава ПО KSM-500

  • - в строке Report File открывшегося окна указать имя генерируемого файла с отчетом. После имени файла указать расширение файла «.html». По завершении ввода информации нажать кнопку ОК;

  • - после окончания работы программы открыть составленный программой файл и произвести идентификацию подключенного модуля (файл «.html», в котором указаны все подключенные модули (серийный номер, наименование модуля, включающее в себя информацию о версии прошивки модуля) в системной установке КАМ-500);

  • - запустить приложение «kWorkbench» из состава ПО KSM-500;

  • - запустить программу kSetup. Открыть файл с настройками системы. Выбрать соответствующий модуль ADC/111 в структуре модулей. Открыть окно для настройки параметров измерительных каналов модуля, согласно приведенным таблицам на рисунке 2.

.JLqJjsJ

Fie Help

|й             Acquisition Cv |o 01

W Task 1 7 -! Л KAM/CHS/13U

: {Црг

J7

J8

J9

J1O

J11

J12

J13

J14

J1 5

Power Supply

Power Supply KAD/BCU/101/C KAD/ADC/11 2/1 OV KAD/ADC/11 3/B KAD/ADC/008

I

I

< ’ [КАМ/ОНЯ/! 3U

Parameters |

Slot         Modulo__

] |б        I |КАР/АРС/011/C/40V

p; ~7~| ■ Rate' | roo oooooo   , [h7 3

21 Module Setup |

Information

i Chassis.

Channel    Pr

Name

Gain Offset

СиГоН V-ickugeCommen ■*

*

•V

*

■чг

0

ADC1 1

_0_J6_Ch0

0.25

0

Fs/4

: None

1

ADC1 1

_0_J6_Ch1

0.25

0

Fs/4

None

2

ADCl 1

_0_J6_Ch2

0 25

0

Fs/4

None

Рисунок 2 - Настройка модуля в программе kSetup

Внимание: при настройке параметров рекомендуется выбирать их наименования длиною не более 20 латинских символов, без пробелов, без выделения жирным шрифтом или курсивом, без следующих пяти символов «, /, >, <, \.

- настроить параметры измерительных каналов модуля в соответствии с таблицей 4;

Таблица 4 - Настройка параметров измерительных каналов модулей.

Наименование

Допустимые значения

По умолчанию/ пример

Примечание

Производитель

-

-

-

Название

ACRA CONTROL

ACRA CONTROL

Имя изготовителя

Код изделия

KAD/ADC/111/10V

KAD/ADC/111/10V

Наименование устройства

Серийный номер

АВ 1234

АВ 1234

Уникальный номер каждого модуля

Каналы

-

-

-

Analog(47:0)

Аналоговый вход

-

-

Настройки этого канала

Настройки

-

-

-

Частота среза фильтра

0,25

0,5

1

2

4

8

16

0,25

Требуемая точка среза для фильтра - это выбранное значение, умноженное на пользовательскую частоту дискретизации. 0,25

Единицы измерений

Вольт

Вольт

Формат данных

-

-

Двоичный со смещением, разрядность 16 бит, определение регистра: R[15:0]

Максимальное значение, В

от минус 10 до 10

10

Максимум входного диапазона аналогового канал

Минимальное значение, В

от минус 10 до 10

-10

Минимум входного диапазона аналогового канала

  • 7.2.2 Частота опроса модуля задается в настройках управляющего модуля, смотрите соответствующее руководство.

- используя приложение «kWorkbench» проверить правильность установки режимов работы (правильность конфигурации файла XidML), нажав кнопку “Program”.

Настройка параметров в DAS Studio проходит аналогичным образом, как и в kSetup (рисунок 3).

lew DAS Studio 3 - Newtonfiguration.xidml*

Л asi «ЕЯ . W s

r e T©»S$ AppUcstScm About

i k] NewConfiguratron.xidmf*

■ ■< jgКАМ-СНЬ хЗ I MyKAM_CHS_13U + 2^ KAU dUJ -Э-/Е MyKAD_BCU_lOl_E

'+• 3g|KAIXADC'136 MyKAD_ADC_136

+ «□ *AD ADC/125 MyKAD_ADC_135 + Sej <AD, ADC'124/10V MyKAD_AD€_134_lOV

|6BfKAD/ADC/lH/10V MyfCAP ADC Hi 1OV\

71 BIJ sa 10Д !*□ i?a

13Д

l-d

15Д

satnngs | Processes , Га«во« | Algorithm* j Documentation

.4 AnaScg(O)

| P_ MyKAD_ADC_ 1J1_ lOVAaa/ogfO)

10

: -10

|o.25

3

■ Analog'1)

| P_MyKAD_ADC_ Ill_10V_Anafog(i)

10

: -10

ППГ-

3

1 Anslog{2)

• | P_ MyKAD_ADC_ lll_lOVArwk>g(2)

10

: -10

|o.2S

3

1 Analog(3)

P_MyKAD_ADC_lll_lO¥._Analog(3)

10

: -10

|o,25

3

Д An^og(4)

P_MyKAD_ADC_ 112_ia¥^AaaiO9(4)

10

: -10

|0.2S

3

:■$ Analog(5)

| P_ MyKAD_ADC_ 1 ll_ 1О¥_Алак>д(5)

10

-10

J 0.25

“73

Analogue)

•| P_ MyKAD_ADC_ 111_ 1ОУ_Аплкх/(6)

10

•10

[0.2s

3

ss Anakig(7)

P_ MyKAD_ADC_ 112_lOV_Anah>g(7)

10

-10

|0.2S

3

■; Anatag(8)

-| P_MyKAD_ADC_ lll_10V_Anato9(S)

10

-10

|0.25

“73

. 1 Analog(9)

~ | P_MyKAD_ADC_JU_10V_Aaaloo(e)

10

: -10

; 10.25

zJ

Д Anaiog(20)

Zl P_MyKAD_ADC_121_20¥_AMiog(10}

10

-10

|0.25

“73

J Anadog(li)

▼ f P_ MyKAD_ADC_ 111_ 2ОУ_Алакм}(Н)

10

-10

“3

Д Anaiog(12)

P_ MyKAD_ADC_ 111_1О¥_Алак>д(12}

10

-10

: |0.25

3

'isi Andog(13)

P_MyKAD_ADC_211_lOV_An&fog(13)

10

: -10

|o.2S

3

is AnalogClA)

<r| P_MyKAD_ADC_lll_ 10V_Analog(14)

10

-10

: |0,.25

“31

Д Analog(15)

| P_MyKAD_ADC_J 11_ 10V_Ana!og(15)

10

-10

|0.2S

3

Analog(15)

P_ MyKAD_ADC_ 212_10V_Anaiog(16}

10

-10

10.25

3

: AnaJogf 17)

У | P_ PfyKAD_ADC_ lll_lOV_Aa*k>g(l?}

10

-10

|O.2S

3

■■■ Anekjg(18)

ZJ P_MYKAD_ADC_lll_10V_Aaaiog(18)

10

-10

|o.2S

“73

■1 Analog(19)

F_ MyKAD_ADC_ill_10V_Anaiog(19)

10

-10

10.25

“73

■3 AnaJog(20)

P_ МуКАО_А1Х2_111_10У_Алак>д(20)

10

-10

j0.25

3

AnaJag(21)

^P_MyKAD_ADC_ll:l_lOV_Aaak>g(21}

10

: -10

. |0-25

3

j Analog(22)

zJ p~ ffy!CAD_ADC_ 111_10У_Апак>д(22)

10

-10

: I 0.2.5

3

•1

3

A Parameters

I No errors

Рисунок 3 - Настройка параметров модуля в программе DAS Studio

  • 7.2.3 Результаты опробования считать положительными, если модуль идентифицирован программным обеспечением и после установки режимов работы модулей программным обеспечением не выявлено ошибок.

В противном случае - модули признаются непригодными к применению.

7.3 Идентификация программного обеспечения
  • 7.3.1 Для проведения идентификации необходимо на ПЭВМ запустить программное обеспечение (ПО) в соответствии с РЭ на него, ознакомиться с отображением на дисплее.

  • 7.3.2 Результаты поверки считать положительным, если:

идентификационное название и версия ПО, отображаемые в главном окне программы соответствуют данным приведенным в таблице 5;

ПО осуществляет функции, указанные в эксплуатационной документации.

Таблица 5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программа управления и настройки KSM-500 (или DAS Studio 3)

Номер версии (идентификационный номер) ПО

KSM-500.1.14 и выше или DAS Studio 3

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

В противном случае - модули признаются непригодными к применению.

7.4 Определение метрологических характеристик
  • 7.4.1 Определение приведенной погрешности измерений напряжения постоянного тока проводить в следующей последовательности:

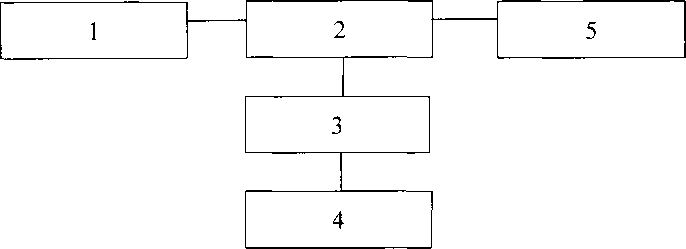

- собрать схему, представленную на рисунке 3

  • 1 - ПЭВМ;

  • 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/111 или KAM/ADC/111;

  • 3 - коммутационная плата JIG/UNI/001/C/00/VA3005;

  • 4 - калибратор универсальный 9100;

  • 5 - источник питания постоянного тока Б5-75.

Рисунок 3

- подключить дифференциальные аналоговые входы измерительных каналов к выходу калибратора универсального 9100 при помощи коммутационной платы;

  • 7.4.2 Определение приведенной погрешности измерений напряжения постоянного тока модулей  KAD/ADC/111 MOV, KAM/ADC/111/40V проводить в следующей последовательности:

  • - установить на калибраторе универсальном 9100 значение напряжения тока минус 36 В;

    постоянного

  • - рассчитать измеренные значения напряжения по формуле (1):

и' = ^-Т'В     •      (1)

где Д[/ = 80 В;

65536 - максимальное число отсчётов;

ki - цифровой код значения, измеренного z-ым измерительным каналом; Д(/ - диапазон измерений напряжения.

- определить приведенную погрешность измерений напряжения по формуле (2):

и -и й

изм      калибр

80
•100%

(2)

где иизм - значение напряжения постоянного тока, измеренное модулем (В). икалибр, - значения силы постоянного тока установленное на калибраторе (В).

- определить приведенную погрешность измерений напряжения, последовательно

подавая с калибратора напряжение постоянного тока в соответствии с таблицей 7. Таблица 7

Напряжение постоянного тока, установленное на калибраторе, В

Напряжение постоянного тока, измеренное модулем KAD/ADC/111/40V, KAM/ADC/111 MOV, В

минус 36

минус 5

плюс 5

плюс 36

Результаты поверки считать положительными, если значения приведенной погрешности измерений напряжения постоянного тока находятся в пределах ±0.08 %

В противном случае - модули признаются непригодными к применению.

  • 7.4.3 Определение приведенной погрешности измерений напряжения постоянного тока модулей KAD/ADC/111/10V, KAM/ADC/111/10V проводить в следующей последовательности:

  • - установить на калибраторе универсальном 9100 значение напряжения постоянного тока минус 9 В:

  • - рассчитать измеренные значения напряжения по формуле (1).

где Д(/ = 20 В:

  • - определить значение приведенной погрешности измерений напряжения по формуле (3):

    U3M калибр

    20
    •100%

    (3)

- определить приведенную погрешность измерений напряжения, последовательно

подавая с с калибратора напряжение постоянного тока в соответствии с таблицей 8.

Таблица 8

Напряжение постоянного тока, установленное на калибраторе. В

Напряжение постоянного тока, измеренное модулем KAD/ADC/111/10V. KAM/ADC/111/10V. В

минус 9

минус 5

плюс 5

плюс 9

Результаты поверки считать положительными, если значения приведенной погрешности измерений напряжения постоянного тока находятся в пределах ±0.05 %.

В противном случае - модули признаются непригодными к применению.

8 Оформление результатов поверки
  • 8.1 Положительные результаты поверки оформить установленным порядком.

  • 8.2 При поверке модуля результаты измерений и расчетов заносятся в протокол произвольной формы на бумажном носителе.

  • 8.3 В случае отрицательных результатов поверки модуля к дальнейшему применению не допускается. На него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин непригодности.

  • 8.4 Информация, обязательная к занесению в протокол измерений: данные об атмосферном давлении, влажности и температуре воздуха в помещении в момент проведения измерений, дата и время проведения измерений.

Инженер НИО-6

Н.М. Юстус

ФГУП «ВНИИФТРИ»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
