Методика поверки «Измерители напряжения Р-2 Производства фирмы "SONEL S.A.", Польша» (Р-2-09 МП)

Методика поверки

Тип документа

Измерители напряжения Р-2 Производства фирмы "SONEL S.A.", Польша

Наименование

Р-2-09 МП

Обозначение документа

ООО "Сонэл"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

. Руководитель ГЦИ СИ ^а^/ГсШ Z           •?

у-" ФГУД<]

u..>nQ IU

C

льного директора йлест-Москва»

v А.С. Евдокимов

/           T's"' И---

2009 г-

-Жж

УТВЕРЖДАЮ Генеральный директор ООО «сонэл»

ИЗМЕРИТЕЛИ НАПРЯЖЕНИЯ Р-2

Производства фирмы «SONEL S.A.», Польша

МЕТОДИКА ПОВЕРКИ

Р-2-09 МП

Москва 2009

Содержание

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки распространяется на измерители сопротивления электро -изоляции MIC-2 (далее по тексту - измерители) и устанавливает методы и средства их первичной и периодической поверок.

Рекомендуемый межповерочный интервал - один год.

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

    • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 -Операции поверки

№ п/п

Операции поверки

№ п/п

МП

Обязательность проведения

Первичная

поверка

Периодическая поверка

1.

Внешний осмотр

5.1

да

да

2.

Опробование

5.2

да

да

3.

Определение метрологических

5.3

да

да

характеристик

4.

Определение абсолютной погрешности измерения напряжения постоянного тока.

5.3.1

да

да

5.

Определение абсолютной погрешности измерения напряжения переменного тока.

5.3.2

да

да

6.

Определение абсолютной погрешности измерения электрического сопротивления постоянному току.

5.3.3

да

да

  • 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки.

Наименование воспроизводимой величины

Диапазоны воспроизведения

Погрешность

Калибратор универсальный Fluke 5520A

5.3.1

Напряжение постоянного тока

От -3,3 до 3,3 В

От -33 до 33 В

От -330 до 330 В

От -1020 до 1020 В

Д=±(11*10-6*и + 2 мкВ)

Д=±(12*10-6*и + 15 мкВ)

Д=±(18*10-6*и + 150 мкВ)

Д=±(18*10-6*и + 1500 мкВ)

5.3.2

Напряжение переменного тока

От 3,3 до 32,9999 В    10 Гц...44,99 Гц

От 3,3 до 32,9999 В   45 Гц...10 кГц

От 33 до 329,999 В    45 Гц.1 кГц

От 330 до 1020 В     45 Гц.1кГц

Д=±(300*10-6*и + 650 мкВ)

Д=±(150*10-6*и + 200 мкВ)

Д=±(190*10-6*и + 2000 мкВ)

A=±(300*10-6*U + 10000 мкВ)

5.3.3

Электрическое сопротивление

От 0 до 10,9999 Ом

От 11 до 32,9999 Ом

От 33 до 109,9999 Ом

От 110 до 329,9999 Ом

От 0,33 до 1,099999 кОм

От 1,1 до 3,299999 кОм

Д ■ (40*10 "*R + 0,001 Ом)

Д=±(30*10-6^ + 0,0015 Ом)

Д ■ (28*10 6*R + 0,0014 Ом)

Д ■ (28*10 6*R + 0,002 Ом)

Д ■ (28*10 6*R + 0,002 Ом)

Д ■ (28*10 6*R + 0,02 Ом)

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды, °С

15..

..25;

атмосферное давление, кПа

85..

..105

относительная влажность воздуха, %

30..

..80;

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

5 ПРОВЕДЕНИЕ ПОВЕРКИ. 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

комплектности измерителя в соответствии с руководством по эксплуатации;

не должно быть механических повреждений корпуса, лицевой панели, органов управления, измерительных зондов, все надписи на панелях должны быть четкими и ясными;

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

5.2 Опробование.

Проверяется работоспособность дисплея и клавиш управления. Также необходимо замкнуть измерительные зонды - должен прозвучать звуковой сигнал, зажечься диод LED Q, а на дисплее появиться надпись ГОП.

5.3 Определение метрологических характеристик. 5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемый измеритель подключают к калибратору 5520A (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А. Измеритель автоматически производит измерение напряжения между измерительными зондами. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

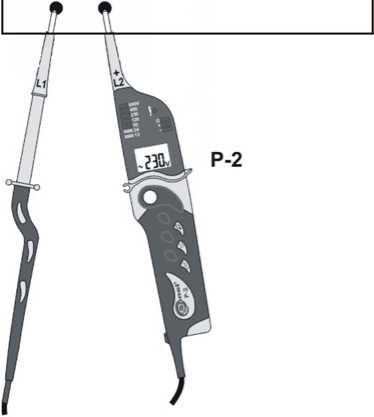

FLUKE 5520А

NORMAL HI LO

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения напряжения постоянного тока, напряжения переменного тока основной частоты и сопротивления,

где    P-2 - поверяемый измеритель;

FLUKE 5520A - калибратор универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле (1):

AU= иизм уст                                              (1)

где   иуст - показания калибратора;

иизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А.

5.3.2 Определение абсолютной погрешности измерения напряжения переменного тока.

Поверяемый измеритель подключают к калибратору 5520A (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.2, А.3, А.4 Приложения А. Измеритель автоматически производит измерение напряжения между измерительными зондами. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения напряжения определяют по формуле (1):

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2, А.3, А.4 Приложения А.

5.3.3 Определение абсолютной погрешности измерения электрического сопротивления постоянному току.

Поверяемый измеритель подключают к калибратору 5520A, соблюдая правильность подключения (см. рисунок 1).

На калибраторе сопротивлений устанавливают значения в точках, в соответствии с таблицей А.5 Приложения А. Измерение сопротивления MIC-2 производит автоматически после кратковременного нажатия клавиши |о|.

Абсолютную погрешность измерения сопротивления определяют по формуле (2):

(2)

AR R изм — R уст

где   R уст - значение, установленное на калибраторе;

R изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Е. В.Котельников

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протоколы результатов поверки

Таблица А.1 - Протокол результатов поверки P-2 при измерении напряжения постоянного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное

значение

нижний

предел

верхний предел

показания

предел допускаемой погрешно

сти А

погреш

ность

Соответствует

В

В

В

В

В

В

В

1.

От 6,0 до

49,9

7

6,6

7,4

0,4

2.

30

29,1

30,9

0,9

3

45

43,8

46,2

1,2

4.

От 50 до

750

100

95

105

5

5.

220

213

227

7

6.

700

683

717

17

Таблица А.2 - Протокол результатов поверки P-2 при измерении напряжения переменного тока частотой 50 Гц.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное значение

нижний

предел

верхний предел

показания

предел допускаемой погрешности А

погреш

ность

Соответствует

В

В

В

В

В

В

В

1.

2.

3

От 6,0 до

49,9

7

6,4

7,6

0,6

30

28,7

31,3

1,3

45

43,2

46,8

1,8

  • 4.

  • 5.

  • 6.

От 50 до

750

100

95

105

5

220

213

227

7

700

683

717

17

Таблица А.3 - Протокол результатов поверки P-2 при измерении напряжения переменного тока частотой 200 Гц.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное значение

нижний

предел

верхний предел

показания

предел допускаемой погрешности А

погреш

ность

Соответствует

В

В

В

В

В

В

В

1.

От 6,0 до

49,9

7

6,4

7,6

0,6

2.

30

28,7

31,3

1,3

3

45

43,2

46,8

1,8

4.

От 50 до

100

95

105

5

Таблица А.4 - Протокол результатов поверки P-2 при измерении напряжения переменного тока частотой 400 Гц.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное

значение

нижний

предел

верхний предел

показания

предел допускаемой погрешно

сти А

погреш

ность

Соответствует

В

В

В

В

В

В

В

1.

2.

3

От 6,0 до

49,9

7

6,4

7,6

0,6

30

28,7

31,3

1,3

45

43,2

46,8

1,8

  • 4.

  • 5.

  • 6.

От 50 до

750

100

95

105

5

220

213

227

7

700

683

717

17

Таблица А.5 - Протокол результатов поверки P-2 при измерении электрического сопротивления постоянному току.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установлен

ное значение

нижний предел

верхний предел

показа

ния

предел допускаемой погрешности

А

погрешность

Соответствует

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

10

2

18

8

2.

От 1 до 1999

100

89

111

11

3

1000

962

1038

38

4.

1500

1447

1553

53

5.

1900

1835

1965

65

8
