КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ ВИДЕОГРАФИЧЕСКИЕ VIZOGRAF

Методика поверки

МРБ МП. 262.3  -2016

г. Витебск

2016

ВЕРНО

ООО

Директор

С.77. Шашков

Настоящая методика поверки распространяется на комплексы измерительные видеографические VizoGraf (далее комплексы), предназначенные для измерения, преобразования, обработки аналоговых, дискретных и цифровых сигналов от различных типов первичных преобразователей аналоговых сигналов (в том числе преобразователей устанавливаемых во взрывоопасных зонах помещений и наружных установок), их отображения и передачи в локальную информационную сеть, а также для генерации и выдачи на объект управляющих аналоговых, дискретных и цифровых сигналов, их отображения и передачи в локальную информационную сеть, а также для генерации и выдачи на объект управляющих аналоговых, дискретных и цифровых сигналов.

Настоящая методика предназначена для проведения первичной и последующих поверок комплексов.

1 Операции и средства поверки
  • 1.1 При проведении поверки должны быть выполнены операции и применены средства измерений с характеристиками, указанными в таблице 1.

  • 1.2 Все средства измерений, применяемы при поверке, должны иметь действующие документы об их поверке или калибровке.

При отсутствии средств измерений и вспомогательного оборудования, указанных в таблице 1, допускается применение средств измерений, обеспечивающих определение метрологических характеристик поверяемых каналов с требуемой точностью.

  • 1.3 При получении отрицательных результатов при проведении любой операции, приведенной в таблице 1, поверка должна быть прекращена.

Таблица 1

2

Изм

Наименование операции

Зам.

Лист

Разраб. Провер. Т. контр. Н. контр. Утв.

МЮЖК.12-2021 N докум.

Гуринович

Бриткин

Савицкий Шашков

Номер пункта методики поверки

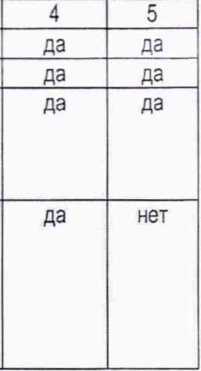

Внешний осмотр Опробование Проверка электрического сопротивления изоляции_________

Проверка электрической прочности изоляции

ПоДп.

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

3

См. 6.2.1, 6.2.2,6.3__________________________________

Мегаомметр Ф4101 выходное напряжение 100 В, 500 В, 1000 В кл.2,5

Секундомер механический СОПпр-2а-ЗЮОО, диапазон измерений 30 мин; 3 кл._____________________________

Установка пробойная универсальная УПУ-10. Пределы установки выходного напряжения: 0 - 10 кВ, выходная мощность 1,0 кВ А, основная погрешность ±4 %.

Секундомер механический СОПпр-2а-3-000, диапазон измерений 30 мин; 3 кл,

нюху

Дата

с-Г. “7/

Проведение операций при поверке

первичной

последу ющей

МРБМП.2623 -

Комплексы измерительные видеографические VizoGraf.

Методика поверки

ж:

„•-.-чч III

. .Лист.-

.ь.ЭДЬтфв

01

S

S,

-'• X

Me 1 |‘ДЯ,Ч •’*

СЧ.. .     •-!• ••

ripl.l ,мЧМ

-/Л

/р/

ООО"«^ЙЦ^Йв^рприбор»

Наименование операции

Номер пункта методики поверки

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

Проведение операций при поверке

первичной

последу ющей

См. 6.3

6.2.3

входных

Подпись Дата

Проверка программного обеспечения

Определение метрологических характеристик_________

Определение основной погрешности измерений сигналов

См.6.3.1

Калибратор многофункциональный портативный Метран-510-ПКМ-А, измерение силы постоянного тока ± (0-5) мА,          ± (0-22) мА,          погрешность

(0,0075%+ 0,25 мкА), (0,0075%    +     1 мкА);

воспроизведение силы постоянного тока (0-5) мА; (0-25) мА, погрешность (0,0075 % + 0,25 мкА), (0,0075 % + 1 мкА); измерение напряжения постоянного тока ± (0-100) мВ, ±(0,1-1) В, ±(1-11) В, погрешнсстъ 0,0075 % + 5 мкВ, 0,0075 %+0,05 мВ, 0,0075 % + 0,55 мВ; воспроизведение напряжения постоянного тока (0-0,1) В, (0,1-1) В, (1-5) В, погрешность 0,0075 % + 5 мкВ, 0,0075 %+0,05 мВ, 0,0075%+0,25 мВ;

Компаратор напряжений Р3003, класс точности 0,0005;

Магазин сопротивления Р4831, класс точности 0,02/210Л диапазон показаний (0,021   -

111111,1) Ом;

Мультиметр Keithley Model 2000

Пределы измерения напряжения постоянного тока: 100 мВ, 1 В, 10 В, 100 В, 1000 В, погрешность ±(50-10«-Uw+35-10«-Urp)B, ±(зо1оч^7-1очцв, ±(30-10«игаи+5-10«-игр)В, ±(45-10«Ши+б-10«-игр)В, ±(45-10Чи+6-10ЧЩВ;

пределы измерения сигы постоянного тока: 10 мА 100 мА 1 АЗ А погрешность

ДбОО-Юв^+С-Юб-МА ±(500-10б|км+400Юб-1ф)А да-Юб-^+О-Юв-^А ±(1200-10б-1юл+15Юб-МА диапазон измерения нагршения переменного тока: (0,1-750) В, погрешность

±(0,OC06-UKM-K),GI03-Ufp) В; пределы измерения силы переменного тока 1А, ЗА погрешность ±(0,001 U+QOOM-W A ±(0,0015UX),0CO6- 1ф) А пределы измерения согрот/вленля: 100 Ом, 1 кОи, 10 Юм, 100 кОм, 1 МОм, 10 МОм, 100 МОм, погреиыостъ ±(100-10€-R^440K)6-Rfp)OM^ЮО-Юб-^+Ю-Юб^Ом,

J-.’Avriru

1Й \<р

... .

Наименование операции

Номер пункта методики поверки

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

Проведение операций при поверке

первичной

последу ющей

Определение основной приведенной погрешности воспроизведения выходных сигналов

±(100404W104(WdOM, itlOO-106-FUi+IO-IOeRJOM, ЩЮО-Юв-^+Ю-Юв-РуОм, ±(400‘106-FUi+10'108-RJOm, ±(1500-106Рим+30-106Ягр)Ом;

диапазон измерения частоты напряжения переменного тока: (50-10000) Гц, погрешность ±(0,0001 U) Гц

Катушка сопротивлений эталонная Р331, пределы измерений 100 Ом, класс точности 0,01; 3 разряд;

Лабораторный блок питания HY5002, диапазон выходного напряжения от 0 до 50 В постоянного тока; диапазон выходного тока от 0 до 5 А постоянного тока_______________________________

См. 6.3.1

После ремонта (путем замены или без замены) отказавшей составной части (измерительного модуля, преобразователя сигналов) без изменения конфигурации комплекса на исправную часть (измерительный модуль, преобразователь сигналов с конфигурацией, аналогичной заменяемому), проводят внеочередную поверку измерительного модуля согласно методике поверки на модули.

В случае изменения конфигурации комплекса он подлежит внеочередной поверке.

2 Требования к квалификации поверителей
  • 2.1 К проведению измерений при поверке допускаются лица, прошедшие специальное обучение и имеющие квалификацию поверителя.

  • 2.2 Поверку должен выполнять персонал, прошедший инструктаж по охране труда, имеющий необходимую подготовку для работы с комплексами и используемыми эталонами.

3 Требования безопасности
  • 3.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные ТКП 427 и требования безопасности, оговоренные в эксплуатационной документации (далее - ЭД) на комплексы и используемые эталоны и вспомогательное оборудование.

    п.....рямм    /£/.

    Лист

    2

    МРБ МП 2623-2016

    4

    Изм.

    Лист

    № докум.

    Подпись

    Дата

4 Условия поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие нормальные условия:

  • - температура окружающего воздуха (20 ± 5) °C;

  • - относительная влажность окружающего воздуха - от 30 % до 80 %;

  • - атмосферное давление - от 84 до 106,7 кПа;

  • - напряжение питания - от 18 до 28 В, от 127 до 370 В постоянного тока;

90 до 264 В, от 47 до 63 Гц переменного тока в зависимости

от модификации.

5 Подготовка к поверке
  • 5.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить

  • - проверить наличие действующих свидетельств о поверке (калибровке), клейм на средствах измерений;

  • - подготовить эталоны и вспомогательные средства поверки в соответствии с их технической документацией;

  • - проверить конфигурацию комплекса, схема составления условного обозначения комплекса приведена в приложении А;

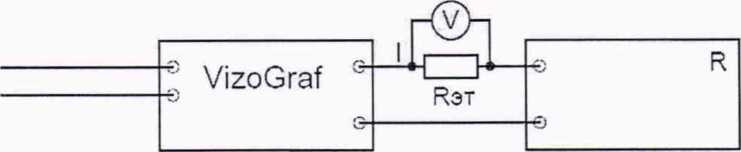

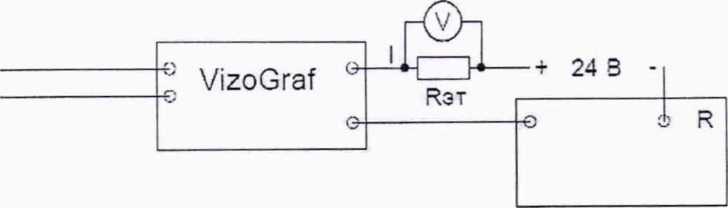

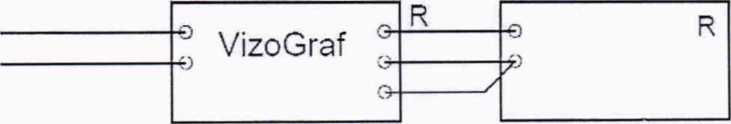

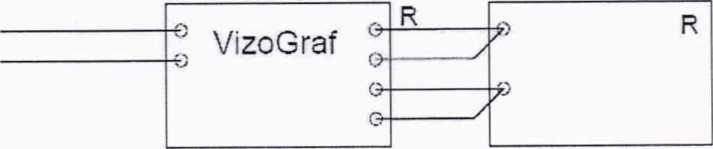

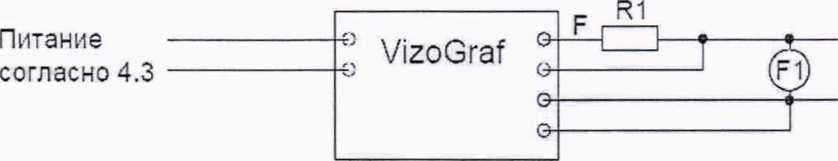

  • - собрать схему согласно приложению Б, конкретные обозначения контактов разъемов для модуля поверяемого канала берутся согласно электрическим схемам подключения, приведенным в ЭД соответствующего модуля;

  • - выдержать комплекс при температуре по 4.1 не менее 2 ч, если он находился в климатических условиях, отличных от нормальных.

6 Проведение поверки
  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие комплексов следующим требованиям:

  • - соответствие комплектности комплекса согласно паспорту МЮЖК.408070.000 ПС;

  • -  наличие действующих свидетельств о поверке или других документов, подтверждающих прохождение первичной или последующей поверки комплекса и его составных частей (модули контроллера измерительные, преобразователи сигналов измерительные на момент предъявления на первичную поверку комплекса должны иметь действующую поверку не менее половины межповерочного интервала);

  • - отсутствие механических повреждений, влияющих на работоспособность составных частей комплекса и электрических линий связи между ними;

  • - надписи и обозначения на комплексах должны быть четкими и соответствовать требованиям эксплуатационной документации.

  • 6.2 Опробование

Опробование проводят в следующей последовательности:

- включить комплекс, плавно изменяя значение входного (выходного) сигнала, проверить возможность установки диапазона измерений входного сигна          пазона

воспроизведения выходного сигнала.

Результаты опробования считаются удовлетворительными,

МРБМП 2623-2016

ИИ

1/ист

и

угу '■< л?//

2

М&ЭС

Изм

Лист

№ докум.

'Подпись

Дата,

.V

’«гкя. 7

значения входного (выходного) сигнала, показания комплекса увеличиваются, а при уменьшении - уменьшаются в пределах установленного диапазона.

Допускается совмещать опробование с операцией определения метрологических характеристик.

  • 6.2.1 Проверку электрического сопротивления изоляции электрических цепей, указанных в таблице 2 проводят по методике ГОСТ 12997 в нормальных условиях напряжением постоянного тока.

2

Наименование цепей

Испытательное напряжение, В

Напряжение питания

230 В, 50 Гц

220 В постоянного тока

24 В постоянного тока

Цепи входного питания - корпус

500

100

Отсчет показаний, производят по истечении комплекса или меньшего установятся.

Комплекс считается

менее 20 МОм.

определяющих электрическое сопротивление изоляции, 1 мин после приложения напряжения к испытуемым цепям времени, за которое показания мегаомметра практически выдержавшим испытание, если сопротивление изоляции не

  • 6.2.2 Электрическая изоляция между различными цепями комплекса должна выдерживать в течение 1 мин действие испытательного переменного напряжения синусоидальной формы частотой 50 Гц при нормальных условиях применения, действующее значение которого приведено в таблице 3.

Таблица 3

Наименование цепей

Испытательное напряжение, в зависимости от напряжения питания, В

230 В, 50 Гц

220 В постоянного тока

24 В постоянного тока

Цепи входного питания - корпус

1350

350

  • 6.2.3 Проверка программного обеспечения комплекса

Проверка программного обеспечения комплекса заключается в проверке строки идентификации, содержащей номер версии программного обеспечения в формате VG.X.Y.Z, отображение которой осуществляется на панели видеографической при просмотре экрана «Авторизация».

6.3 Определение метрологических характеристик

  • 6.3.1 Определение основной погрешности измерений входных сигналов

  • 6.3.1.1 Основные погрешности следует определять для измерительных каналов аналоговых входных сигналов комплекса - при двух значениях входного сигнала, соответствующих значениям 50 % и 100 % от диапазона измерений.

  • 6.3.1.2 Погрешность эталонных средств измерений не должна превы допускаемой основной приведенной погрешности увх.

  • 6.3.1.3 Основную приведенную погрешность увх по входу опреде

2

Изм.

Лист

№ докум.

ела

"Подпись Дата

■■...

лак отношен

'i ]

g,

•o-м..н

nPvipaMju

разности между измеренным комплексом значением входного сигнала и действительным значением входного сигнала, измеренным эталонным средством измерений к нормирующему значению входного сигнала.

  • 6.3.1.4 Основную приведенную погрешность уВх, % по входу определяют по формуле:

Ybx=(Ak-A3)/N-100,                              (1)

где Аи - измеренное комплексом значение входного сигнала, мА (мВ, В, Ом, Гц);

N - нормирующее значение входного сигнала, соответствующее верхнему значению диапазона измерений входного сигнала, (для каналов измерения температуры модуля Simbi-Ю нормирующее значение входного сигнала - диапазон измерений входного сигнала), мА (мВ, В, Ом, Гц).

Аз - действительное значение входного сигнала, измеренное эталонным средством измерений, мА (мВ, В, Ом, Гц).

Для комплекса с входными сигналами от термосопротивлений значения Аэ, Ом - по ГОСТ 6651.

Для комплекса с входными сигналами от термопар значения А3, мВ - по СТБ ГОСТ Р 8.585.

  • 6.3.1.5 Основную абсолютную погрешность А, °C определяют, как разность между измеренным комплексом значением входного сигнала и действительным значением входного сигнала, измеренным эталонным средством измерений:

А=Аи~Аэ,                                (2)

где Аи - измеренное комплексом значение входного сигнала, °C;

Аэ ■ действительное значение входного сигнала в проверяемой точке, определяемое по эталонному средству измерений, °C.

Для комплексов с входными сигналами от термосопротивлений значения Аэ - по ГОСТ 6651, таблицам приложения Г.

Для комплексов с входными сигналами от термопар значения Аэ - по СТБ ГОСТ Р 8.585.

  • 6.3.1.6 Термозонд для компенсации температуры свободных концов термопар (из комплекта калибратора Метран-510-ПКМ-А) подключить к клеммной колодке соответствующих модулей, являющихся составными частями комплекса, совместно с проводом калибратора Метран-510-ПКМ-А, воспроизводящего выходные сигналы термопар.

Для подключения калибратора Метран-510-ПКМ-А и термозонда для компенсации температуры свободных концов термопар использовать только кабель из комплекта калибратора Метран-510-ПКМ-А.

Измерения производить при следующих условиях:

- изменение показаний температуры за 15 мин, предшествующие началу поверки, не более 0,2 °C.

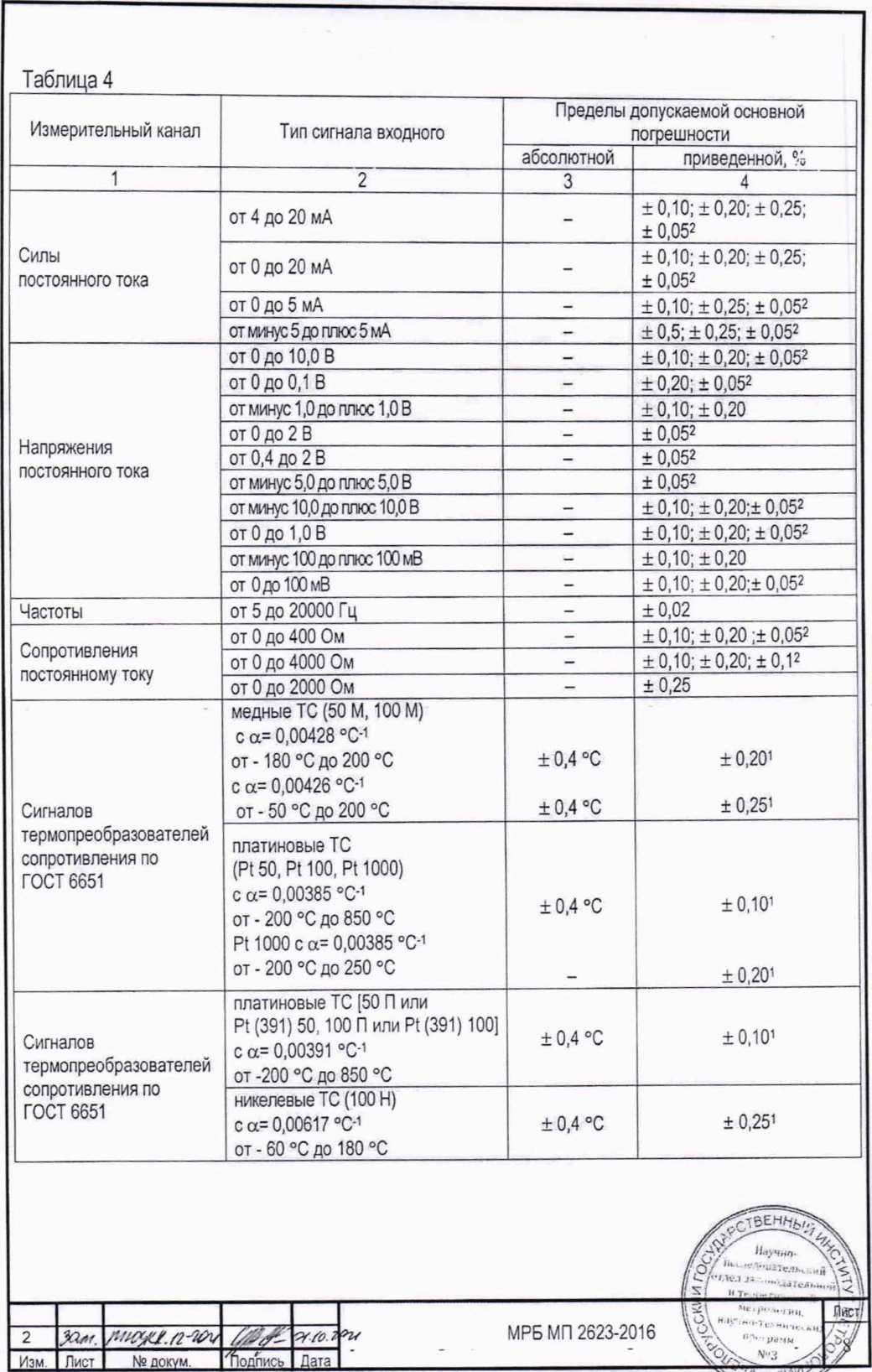

  • 6.3.1.7 Комплексы считаются годными, если основная погрешность не превышает значений, приведенных в таблице 4.

1

2

3

4

Сигналов термопреобразователей сопротивления НСХ3

медные ТС

(гр. 23) с сс= 0,00426 °C-1 от -50 °C до 180 °C

±0,4 °C

-

платиновые ТС

(гр. 21) с а= 0,00391 °C*1 от -200 °C до 650 °C

±0,4 °C

-

никелевые ТС

(Nil000), с а= 0,00500 °C*1 от -60 °C до 250 °C

±0,4 °C

-

Сигналов термопар с

НСХ по

СТБ ГОСТ Р 8.585

R

от 0 °C до 1760 °C

+ 2,0 °C; ±1,0 °C2

_1

S

от 0 °C до 1760 °C

+ 2,0 °C; ±1,0 °C2

_1

J

от-100 °C до 1200 °C

±2,0 °C; ±1,0 °C2

±0,301

т

от-100 °C до 400 °C

±2,0 °С;± 1,0 °C2

±0,301

Е

от -100 °C до 1000 °C

±2,0 °C; ±1,0 °C2

±0,301

К

от-100 °C до 1370 °C

±2,0 °C; ±1,0 °C2

±0,30!

N

от-100 °C до 1300 °C

±2,0 °C; ±1,0 °C2

±0,301

А-1

от 20 °C до 2450 °C

±2,0 °C; ±1,0 °C2

±0,201

А-2

от 20 °C до 1800 °C

±2,0 °C; ±1,0 °C2

±0,201

А-3

от 20 °C до 1800 °C

±2,0 °C; ±1,0 °C2

±0,201

L

от-100 °C до 800 °C

±2,0 °C; ±1,0 °C2

±0,301

Примечания:

  • 1) Для каналов модуля Simbi-10

  • 2) Для каналов преобразователей сигналов CS

  • 3) Таблицы зависимости сопротивления от температуры приведены в приложении Г настоящей методики

поверки                  ,..

  • 6.3.2.1 Определение основной приведенной погрешности воспроизведения выходных сигналов

  • 6.3.2.2 Основную приведенную погрешность воспроизведения выходных сигналов следует определять для измерительных каналов выходных аналоговых сигналов комплекса - при двух значениях выходного сигнала, соответствующих значениям 50 % и 100 % от диапазона воспроизведения.

  • 6.3.2.3 Поверку проводить при максимальном сопротивлении нагрузки для каналов комплексов с выходным сигналом постоянного тока или минимальном сопротивлении нагрузки

для каналов комплексов с выходным сигналом напряжения постоянного тока.

Погрешность эталонных средств измерений не должна превышать 1/3 предела допускаемой основной приведенной погрешности у8Ь1х.

  • 6.3.2.4 Основную приведенную погрешность увых по выходу определяют, как отношение разности между воспроизведённым комплексом значением выходного сигнала и действительным значением выходного сигнала, измеренным эталонным средством измерений к нормирующему значению выходного сигнала.

  • 6.3.2.5 Основную приведенную погрешность уВЫх, % по выходу формуле

2

Изм

яют по

МРБ МП 2623-2016

Увых~(Аи~Аэ)/Н * 100, где Аи - воспроизведенное комплексом значение выходного сигнала, МА,'(В);

to*                 Ы0-1

Лист

№ докум.

Подпись Дата

N - нормирующее значение выходного сигнала, соответствующее верхнему значению диапазона воспроизведения выходного сигнала, мА (В).

Аз - действительное значение выходного сигнала, измеренное эталонным средством измерений, мА (В).

6.3.2.6 Комплексы считаются годными, если основная погрешность не превышает значений, приведенных в таблице 5.

Таблица 5

Измерительный канал

Тип сигнала выходного

Пределы допускаемой основной погрешности приведенной погрешности, %

Силы постоянного тока

от 4 до 20 мА; от 0 до 20 мА

±0,10; ±0,15; ±0,25

от 0 до 5 мА

±0,10; ±0,25

Напряжения постоянного тока

от Одо 10 В

±0,10; ±0,15; ±0,25

от минус 10 до плюс 10 В

±0,15

  • 6.3.2.7 Результат считается положительным, если номер версии программного обеспечения совпадает с номером, указанным в паспорте на комплекс.

7 Оформление результатов поверки
  • 7.1 Результаты поверки комплекса оформляются протоколом, форма которого приведена в приложении В.

  • 7.2 При положительных результатах первичной поверки в паспорте на комплекс производится запись о годности к применению, наносится описи поверительного клейма, указывается дата поверки и ставится подпись лица, выполнившего поверку. На лицевую поверхность комплекса наклеивается клеймо наклейка.

При положительных результатах последующей поверки оформляется свидетельство о поверке и на лицевую поверхность панели видеографической комплекса наклеивается клеймо наклейка, на лицевые поверхности модулей наносятся клейма наклейки.

  • 7.3 При отрицательных результатах поверки комплекс признают непригодным и запрещают к дальнейшему применению. На комплекс выдается заключение о непригодности с указанием причин брака.

  • 7.4 Результаты поверки средств измерений, поверяемых на территории России, подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений (https://fgis.gost.ru).

По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений в зависимости от требований, регламентированных в Методике поверки на конкретный тип средства измерений, наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

РАЗРАБОТАНО

Инженер по стандартизации и сертификации ООО «НПЦ «Европрибор»

Я.А. Гуринович

2

Изм.

Лист

№ докум.

Подпись

Дата

МРБМП 2623-2016

Научно- ХО,

‘’•лея я.

« Trope.'*пг. ъ...< I

Приложение А

(обязательное)

А.1 Схема составления условного обозначения комплекса

Комплекс измерительный видеографический VizoGraf

VG- _              X—__

1234567   8     9 10

ТУ BY 390171150.006-2016,

где:

  • 1 Панель видеографическая:

  • 4    - размер дисплея 109 мм (4,3 дюйма);

7   - размер дисплея 178 мм (7 дюймов);

размер дисплея 246 мм (9,7 дюйма); 250 мм (10,0 дюймов); 256 мм ~  (10,1 дюйма); 264 мм (10,4 дюйма);

12 -  размер дисплея 305 мм (12 дюймов); 307 мм (12,1 дюйма);

15 -  размер дисплея 381 мм (15 дюймов);

_    - по заказу;

  • 2 Напряжение питания комплекса:

230 - диапазон напряжения питания от 90 до 264 В, от 47 до 63 Гц; номинальное напряжение питания 230 В, 50 Гц; диапазон напряжения питания от 127 до 370 В постоянного тока

24   - диапазон напряжения питания от 18 до 28 В постоянного тока;

номинальное напряжение питания 24 В постоянного тока;

  • 3 Материал корпуса панели видеографической:

Р   -  пластик;

М   -  металл;

  • 4 Внешний накопитель:

0    -  отсутствует;

  • 1    -     USB;

  • 2   -    SDHC;

  • 3    -     по заказу;

  • 5 Аудиовыход

0    - отсутствует;

  • 1     - есть;

  • 6 Программное обеспечение:

В   -  базовое;

Z    -  «под заказ»;

  • 7 Встроенный ПИД-регулятор:

0    -  отсутствует;

1    -  ПИД-регулятор(ы) (количество по заказу)

  • 8 Код каналов ввода-вывода в соответствии с таблицей А.1.

    Таблица А.1

    Код

    Каналы ввода-вывода

    1

    2

    А

    Входной канал измерения силы постоянного тока от 4 до 20 мА с питанием измерительной цепи от встроенного источника напряжения

    Р

    Входной канал измерения силы постоянного тока от 4 до 20 мА с питанием измерительной цепи от внешнего источника напряжения

    А1

    Входной канал измерения силы постоянного тока от 0 до 20 мА с питанием измерительной цепи от встроенного источника напряжения

    Р1

    Входной канал измерения силы постоянного тока от 0 до 20 мА с питанием измерительной цепи от внешнего источника напряжения

    А2

    Входной канал измерения силы постоянного тока от 0 до 5 мА с питанием измерительной цепи от встроенного источника напряжения

    Р2

    Входной канал измерения силы постоянного тока от 0 до 5 мА с питанием измерительной цепи от внешнего источника напряжения

    АЗ

    Входной канал измерения силы постоянного тока от минус 5 до 5 мА с питанием измерительной цепи от встроенного источника напряжения

    Р4

    Входной канал измерения силы постоянного тока от минус 5 до 5 мА с питанием измерительной цепи от внешнего источника напряжения

    V

    Входной канал измерения постоянного напряжения от 0 до 10 В

    V1

    Входной канал измерения постоянного напряжения от минус 10 до 10 В

    V2

    Входной канал измерения постоянного напряжения от 0 до 1 В

    V3

    Входной канал измерения постоянного напряжения от минус 1 до 1 В

    V7

    Входной канал измерения постоянного напряжения от 0 до 0,1 В

    V9

    Входной канал измерения напряжения постоянного тока от минус 100 до 100 мВ

    V10

    Входной канал измерения напряжения постоянного тока от 0 до 100 мВ

    V11

    Входной канал измерения напряжения постоянного тока от минус 5 до 5 В

    V12

    Входной канал измерения напряжения постоянного тока от 0 до 2 В

    V13

    Входной канал измерения напряжения постоянного тока от 0,4 до 2 В

    50М1

    Входной канал измерения сигналов термосопротивлений 50 М с а= 0,00428 °C-1

    50М261

    Входной канал измерения сигналов термосопротивлений 50 М с а= 0,00426 °C’1

    100М1

    Входной канал измерения сигналов термосопротивлений 100 М с а= 0,00428 °C-1

    100М261

    Входной канал измерения сигналов термосопротивлений 100 М с а=0,00426 °C-1

    Pt501

    Входной канал измерения сигналов термосопротивлений Pt 50 с а= 0,00385 °C*1

    Pt1OO1

    Входной канал измерения сигналов термосопротивлений Pt 100 с а= 0,00385 °C'1

    Pt 10001

    Входной канал измерения сигналов термосопротивлений Pt 1000 с а= 0,00385 °C*1

    50ГР

    Входной канал измерения сигналов термосопротивлений 50 П или Pt (391) 50 с а= 0,00391 °C-

    1

    1ООП1

    Входной канал измерения сигналов термосопротивлений 100 П или Pt (391) 100 с а= 0,00391 °C-1

    1OOH1

    Входной канал измерения сигналов термосопротивлений 100 Н с а= 0,00617 °С‘1

    1000ГГ

    Входной канал измерения сигналов термосопротивлений 1000 П или Pt (391) 1000 с сс= 0,00391 °C-1

    н

    гр.23 с а=0,00426 °C-1

    I

    гр.21 с а=а= 0,00391 °C’1

    Nil 000(2); LG-Ni1000(2);

    NilOOO

    TK5000(2)

    Ni1000 с а=0,00500 °C'1 (двухпроводная схема)

    ffrv/ и-уч-л.

    //СА-пелзх ..rt,        \>Д

    |s|                      I—<ll

    I rA u ч,с1’"*'**'Л1и.      /$■ I

    Пист

    МРБ МП 2623-2016                  _

    -                     13

    2

    Зам

    МЮЖК12-2021

    Изм.

    Лист

    № докум.

    Подпись

    Дата

Продолжение таблицы А,1

1

2

Ni1000;

LG-Ni1000; Nil ООО ТК5000

Nil ООО c a=0,00500 °C-1 (трехпроводная схема)

OR2

Входной канал измерения сопротивления от 0 до 2000 Ом

OR3

Входной канал измерения сопротивления от 0 до 400 Ом

OR4

Входной канал измерения сопротивления от 0 до 4000 Ом

R

Входной канал измерения сигнала термопар типа R (ТПП)

S

Входной канал измерения сигнала термопар типа S (ТПП)

В

Входной канал измерения сигнала термопар типа В (ТПР)

J

Входной канал измерения сигнала термопар типа J (ТЖК)

т

Входной канал измерения сигнала термопар типа Т (ТМК)

E

Входной канал измерения сигнала термопар типа Е (ТХКн)

К

Входной канал измерения сигнала термопар типа К (ТХА)

N

Входной канал измерения сигнала термопар типа N (ТНН)

А-1

Входной канал измерения сигнала термопар типа А-1 (ТВР)

А-2

Входной канал измерения сигнала термопар типа А-2 (ТВР)

A-3

Входной канал измерения сигнала термопар типа А-3 (ТВР)

L

Входной канал измерения сигнала термопар типа L (ТХК)

DA2-3

Входной канал дискретный 24 В постоянного тока с питанием от внешнего источника

DB3

Входной канал дискретный 24 В постоянного тока с питанием от внутреннего источника, на клемме СОМ - положительный потенциал

DC3

Входной канал дискретный 24 В постоянного тока с питанием от внутреннего источника, на клемме СОМ - отрицательный потенциал

DD3

Входной канал дискретный 5 В постоянного тока с питанием от внутреннего источника

OA

Выходной канал воспроизведения силы постоянного тока от 4 до 20 мА с питанием от встроенного источника напряжения

OP

Выходной канал воспроизведения силы постоянного тока от 4 до 20 мА с питанием от внешнего источника напряжения;

OA1

Выходной канал воспроизведения силы постоянного тока от 0 до 20 мА с питанием от встроенного источника напряжения

OP1

Выходной канал воспроизведения силы постоянного тока от 0 до 20 мА с питанием от внешнего источника напряжения;

OA2

Выходной канал воспроизведения силы постоянного тока от 0 до 5 мА с питанием от встроенного источника напряжения

OP2

Выходной канал воспроизведения силы постоянного тока от 0 до 5 мА с питанием от внешнего источника напряжения;

OV

Выходной канал воспроизведения постоянного напряжения от 0 до 10 В

OV2

Выходной канал воспроизведения постоянного напряжения от минус 10 до 10 В

F

Входной канал измерения частоты сигнала от 5 до 20000 Гц

RO

Выходной канал дискретный релейный 250 В, 50 Гц или 30 В постоянного тока

DO2

Выходной канал дискретный на полупроводниковых ключах с изолированным затвором N-типа, 45 В постоянного тока

UN5.6

Универсальные измерительные каналы с сигналами согласно кодам Р, Р1, Р2, Р4, V, V1, V2, V3, V7, V9, OR2, OR3, OR4, R, S, J, Т, Е, К, N, А-1, А-2, А-3, L, 50М, 50М26,100М, 100М26, Pt50, Pt100, PtIOOO, 50П, 100П.1000П, 100Н, Ni1000(2);

LG-Ni1000(2);Ni1000 TK5000(2), Nil000;LG-Ni1000;Ni1000 TK5000

2

Изм.

Зам

Лист

МЮЖК12-2021 № докум.

'о/ "‘-Н 2?/’-^лл7 S ■    Т"'Р

1о^пись Дата

МРБ МП 2623-2016 ЧА

--<\и

Пет

Продолжение таблицы А.1

1

2

Примечания:

  • 1 Каналы без гальванической изоляции между собой;

  • 2 Гальваническая изоляция между группами по 8 каналов. При необходимости поканальной гальванической изоляции при заказе к обозначению добавить индекс «G»;

  • 3 При необходимости использования дискретного входа в качестве счетчика к обозначению добавить индекс «С»;

  • 4 По умолчанию все аналоговые каналы ввода-вывода конфигурируются в диапазоне от 4 до 20 мА постоянного тока, все дискретные - каналы ввода-вывода дискретного состояния да/нет;

  • 5 По умолчанию настраиваются на измерение сигнала согласно коду Р настоящей таблицы. При заказе других сигналов следует разделять обозначение канала и измеряемого (воспроизводимого) сигнала символом«.». Пример записи: 2xllN.P1 -1 xUN.V -1xUN.Pt100;

  • 6 Каналы измерения сопротивлений (термосопротивлений) по умолчанию конфигурируются для трехпроводной схемы подключения. При необходимости измерения по четырехпроводной схеме подключения, после обозначения типа канала следует указывать «(4)»;

  • 7 При заказе каналов искробезопасного исполнения после кода канала следует добавить «(Ех)». Пример записи: 16хР(Ех).

  • 9 Другие опции (по требованию заказчика) (допускается не указывать)

  • 10 Кодовое обозначение государств, указывающее страну потребителя: BY; KZ; RU и др. (допускается не указывать).

Приложение Б

(обязательное)

Схемы подключения приборов при определении основной погрешности

Питание согласно 4.3

* VizoGraf

■е

К - калибратор многофункциональный портативный Метран-510-ПКМ-А; VizoGraf - комплекс

Рисунок Б. 1 - Схемы подключения приборов комплексов с входными сигналами постоянного тока

Питание согласно 4.3
® VizoGraf ®

■©                      Су

К

■0

К - компаратор напряжений Р3003; VizoGraf - комплекс

Рисунок Б.2 - Схемы подключения приборов комплексов с входными сигналами напряжения постоянного тока

Питание согласно 4.3
VizoGraf

■в

-0

К

-0

К - калибратор многофункциональный портативный Метран-510-ПКМ-А; VizoGraf - комплекс

Рисунок Б.З - Схемы подключения приборов комплексов с входными сигналами от термопар

2

Зам

МЮЖК12-2С21

МП

Изм

Лист

№ докум.

Подпись

Лата

......

"Р'»7«л,и'              -

г

Питание согласно 4.3

R - магазин сопротивления Р4831; VizoGraf - комплекс

Рисунок Б.4 - Схемы подключения приборов комплексов с входными сигналами от термосопротивлений (сопротивления), подключенных по трехпроводной линии связи

Питание согласно 4.3

R - магазин сопротивления Р4831;

VizoGraf - комплекс

Рисунок Б.5 - Схема подключения приборов комплексов с входными сигналами от термосопротивлений (сопротивления), подключенных по четырехпроводной линии связи

Питание согласно 4.3

V - мультиметр Keithley Model 2000;

Rot - катушка сопротивления эталонная Р331 100 Ом;

R - магазин сопротивления Р4831;

VizoGraf - комплекс

Рисунок Б.6 - Схемы подключения приборов комплексов с диапазоном воспроизведения выходных сигналов постоянного тока с питанием каналов воспроизведения от встроенного источника напряжения

2

Зам

МЮЖК12-2021

Изм.

Лист

•Л

№ докум.

Подпись

Дата

ЗУ

Питание согласно 4.3

V - мультиметр Keithley Model 2000;

Rst- катушка сопротивления эталонная Р331 100 Ом;

R - магазин сопротивления Р4831;

VizoGraf — комплекс

Рисунок Б.7 - Схема подключения приборов комплексов с диапазоном воспроизведения выходных сигналов постоянного тока с питанием каналов воспроизведения от внешнего источника напряжения

Питание согласно 4.3

и ,

R

VizoGraf

ф

V - мультиметр Keithley Model 2000; R - магазин сопротивления Р4831; VizoGraf - комплекс

Рисунок Б.8 - Схемы подключения приборов для испытаний комплексов с диапазоном воспроизведения выходных сигналов напряжения постоянного тока

R1 - резистор МЛТ-0,5;

F1 - мультиметр Keithley Model 2000; VizoGraf-комплекс

2

Изм.

Зам

Лист

Рисунок Б.9 - Схема подключения приборов комплексов с входными сигналами частоты

МЮЖК12-2021

№ докум.

1одпись

Дата

МРБ МП 2623-2016

Приложение В (рекомендуемое)

Протокол поверки Комплекс измерительный видеографический VizoGraf

Дата поверки:«_____»______20 г. Заводской номер__________________

Изготовитель: ООО «НПЦ« Европрибор», г. Витебск, Республика Беларусь

Используемые средства поверки:

Условия проведения поверки:

°C; %;

кПа;

В

  • - температура окружающего воздуха

  • - относительная влажность окружающего воздуха

  • - атмосферное давление

  • - напряжение питания

Результаты поверки

В.1

Номер пункта методики поверки

Наименование проверяемого требования

Результаты испытания

6.1

Внешний осмотр

6.2

Опробование

6.2.1

Проверка электрического сопротивления изоляции

6.2.2

Проверка электрической прочности изоляции

6.2.3

Проверка программного обеспечения

6.3

Определение метрологических характеристик

6.3.1

Определение основной погрешности измерений входных сигналов

6.3.2

Определение основной приведенной погрешности воспроизведения выходных сигналов

6.2.3 Проверка программного обеспечения

Номер версии ПО________________

  • 6.3.1 Определение основной погрешности измерений входных сигналов Канал ______________

    Действительные значения входного сигнала, измеренные эталонным средством измерений

    Измеренные комплексом значения входного сигнала, Аи, мА (мВ, В, Ом, Гц. °C)

    Основная погрешность

    Пределы допускаемой основной погрешности

    Аэ, %

    Аэ, мА (мВ, В, Ом, Гц, °C)

    абсолютная Д, °C

    приведенна Я   %

    абсолютной

    Д, °С==

    приведенно

    __й ум, %

          n^i

    ----------: .    .1—

    2

    Изм.

    Зам

    Лист

    МЮЖК12-2021

    № докум.

    Ж

    Подпись

    эта

    I S. >1 Т Г* *|           *• •»’

    1/5„И,

    X. прм||»амм МРБ МП 2623-2016         N3

    JM

    fcf/ист

  • 6.3.2 Определение основной приведенной погрешности воспроизведения выходных сигналов

Канал ______________

Действительные значения выходного сигнала, измеренные эталонным средством измерений

Воспроизведенные комплексом значения выходного сигнала, Аи, мА (В)

Основная приведенная погрешность уВых.

%

Пределы допускаемой основной приведенной погрешности уВых. %

Аэ, %

Аэ, мА (В)

Результат поверки:

Поверка проведена в соответствии с МРВ МП.2623-2016.

Подпись поверителя _______________________

Приложение Г

(обязательное)

Таблицы номинальной статической характеристики для термопреобразователей сопротивления

Таблица Д.1 - Номинальная статическая характеристика для медных термопреобразователей сопротивления и чувствительных элементов гр.23 (Ro=53 Ом) а=0,00426 °C*1 для диапазона температур от минус 50 °C до плюс 180 °C

t, °C

Сопротивление ТС при темпе

эатуре t, Ом

0

-1

-2

-3

-4

-5

-6

-7

-8

-9

-50

41,71

-

-

-

-

-

-

-

-

-

■40

43,97

43,74

43,52

43,29

43,07

42,84

42,61

42,39

42,16

41,94

-30

46,23

46,00

45,78

45,55

45,32

45,10

44,87

44,65

44,42

44,20

-20

48,48

48,26

48,03

47,81

47,58

47,36

47,13

46,90

46,68

46,45

-10

50,74

50,52

50,29

50,07

49,84

49,61

49,39

49,16

48,94

48,71

■0

53,00

52,77

52,55

52,32

52,10

51,87

51,65

51,42

51,19

50,97

t, °C

0

1

2

3

4

5

6

7

8

9

0

53,00

53,23

53,45

53,68

53,90

54,13

54,36

54,58

54,81

55,03

10

55,26

55,48

55,71

55,94

56,16

56,39

56,61

56,84

57,06

57,29

20

57,52

57,74

57,97

58,19

58,42

58,65

58,87

59,10

59,32

59,55

30

59,77

60,00

60,23

60,45

60,68

60,90

61,13

61,35

61,58

61,81

40

62,03

62,26

62,48

62,71

62,93

63,16

63,39

63,61

63,84

64,06

50

64,29

64,52

64,74

64,97

65,19

65,42

65,64

65,87

66,10

66,32

60

66,55

66,77

67,00

67,22

67,45

67,68

67,90

68,13

68,35

68,58

70

68,81

69,03

69,26

69,48

69,71

69,93

70,16

70,39

70,61

70,84

80

71,06

71,29

71,51

71,74

71,97

72,19

72,42

72,64

72,87

73,09

90

73,32

73,55

73,77

74,00

74,22

74,45

74,68

74,90

75,13

75,35

100

75,58

75,80

76,03

76,26

76,48

76,71

76,93

77,15

77,38

77,61

110

77,84

78,06

78,29

78,51

78,74

78,97

79,19

79,42

79,64

79,87

120

80,09

80,32

80,55

80,77

81,00

81,22

81,45

81,67

81,90

82,13

130

82,35

82,58

82,80

83,03

83,26

83,48

83,71

83,93

84,16

84,38

140

84,61

84,84

85,06

85,29

85,51

85,74

85,96

86,19

86,42

86,64

150

86,87

87,09

87,32

87,54

87,77

88,00

88,22

88,45

88,67

88,90

160

89,13

89,35

89,58

89,80

90,03

90,25

90,48

90,71

90,93

91,16

170

91,38

91,61

91,83

92,06

92,29

92,51

92,74

92,96

93,18

93,42

180

93,64

-

-

-

-

-

-

-

-

-

Таблица Д.2 - Номинальная статическая характеристика для платиновых термопреобразователей сопротивления и чувствительных элементов гр.21 (Ro=46 Ом) а=0,00391 °C'1 для диапазона температур от минус 200 °C до плюс 650 °C

Сопротивление ТС при температуре t, Ом

t, °C

0

-1

-2

-3

-4

-5

-6

-7

-8

-9

•200

7.95

-

-

-

-

-

-

-

-

•190

9,96

9,76

9,56

9,36

9,16

8,96

8,75

8,55

8,35

8,15

■180

11,95

11,75

11,55

11,36

11,16

10,96

10,76

10,56

10,36

10,16

•170

13,93

13,73

13,54

13,34

13,14

12,94

12,75

12,55

12,35

12,15

-160

15,90

15,70

15,50

15,31

15,11

14,92

14,72

14,52

14,33

14,13

-150

17,85

17,65

17,46

17,26

17,07

16,87

16,68

16,48

16,29

16,09

-140

19,79

19,59

19,40

19,21

19,01

18,82

18,63

18,43

18,24

18,04

•130

21,72

21,52

21,33

21,14

20,95

20,75

20,56

20,37

20,17

19,98

-120

23,63

23,44

23,25

23,06

22,87

22,68

22,48

22,29

22,10

21,91

•110

25,54

25,35

25,16

24,97

24,78

24,59

24,40

24,21

24,02

23,82

•100

27,44

27,25

27,06

26,87

26,68

26,49

26,30

26,11

25,92

25,73

-90

29,33

29,14

28,95

28,76

28,57

28,38

28,19

28,00

27,82

27,63

•80

31,21

31,02

30,83

30,64

30,45

30,27

30,08

29,89

29,70

29,51

-70

33,08

32,89

32,70

32,52

32,33

32,14

31,96

31,77

31,58

31,39

-60

34,94

34,76

34,57

34,38

34,20

34,01

33,83

33,64

33,45

33,27

-50

36,80

36,62

36,43

36,24

36,06

35,87

35,69

35,50

35,32

35,13

-40

38,65

38,47

38,28

38,10

37,91

37,73

37,54

37,36

37,17

36,99

-30

40,50

40,31

40,13

39,95

39,76

39,58

39,39

39,21

39,02

38,84

•20

42,34

42,15

41,97

41,79

41,60

41,42

41,24

41,05

40,87

40,68

•10

44,17

43,99

43,81

43,62

43,44

43,26

43,07

42,89

42,71

42,52

0

46,00

45,82

45,63

45,45

45,27

45,09

44,90

44,72

44,54

44,35

t, °C

0

1

2

3

4

5

6

7

8

9

0

46,00

46,18

46,37

46,55

46,75

46,91

47,09

47,28

47,46

47,64

10

47,82

48,01

48,19

48,37

48,55

48,73

48,91

49,09

49,28

49,46

20

49,64

49,82

50,00

50,18

50,37

50,55

50,73

50,91

51,09

51,27

30

51,45

51,63

51,81

51,99

52,18

52,36

52,54

52,72

52,90

53,08

40

53,26

53,44

53,62

53,80

53,98

54,16

54,34

54,52

54,70

54,88

50

55,06

55,24

55,42

55,60

55,78

55,96

56,14

56,32

56,50

56,68

60

56,86

57,04

57,22

57,39

57,57

57,75

57,93

58,11

58,29

58,47

70

58,65

58,83

59,00

59,18

59,36

59,54

59,72

59,90

60,07

60,25

80

60,43

60,61

60,79

60,97

61,14

61,32

61,50

61,68

61,86

62,04

90

62,21

62,39

62,57

62,74

62,92

63,10

63,28

63,45

63,63

63,81

100

63,99

64,16

64,34

64,52

64,70

64,87

65,05

65,22

65,40

65,58

110

65,76

65,93

66,11

66,28

66,46

66,64

66,81

66,99

67,16

67,34

120

67,52

67,69

67,87

68,05

68,22

68,40

68,57

68,75

68,93

69,01

130

69,28

69,45

69,63

69,80

69,98

70,15

70,33

70,50

70,68

70,85

Продолжение таблицы Д.2

t, °C

Сопротивление ТС при температуре t, Ом

0

1

2

3

4

5

6

7

8

9

140

71,03

71,20

71,38

71,55

71,73

71,90

72,08

72,25

72,43

72,60

150

72,78

72,95

73,12

73,30

73,47

73,65

73,82

7<00

74,17

74,34

160

74,52

74,69

74,87

75,04

75,21

75,39

75,56

75,73

75,91

76,08

170

76,26

76,43

76,60

76,77

76,95

77,12

77,29

77,47

77,64

77,81

180

77,99

78,16

78,33

78,50

78,68

78,85

79,02

79,19

79,37

79,54

190

79,71

79,88

80,05

80,23

80,40

80,57

80,75

80,92

81,09

81,26

200

81,43

81,60

81,78

81,95

82,12

82,29

82,46

82,63

82,81

82,98

210

83,15

83,32

83,49

83,66

83,83

84,00

84,18

84,35

84,52

84,69

220

84,86

85,03

85,20

85,37

85,54

85,71

85,88

86,05

86,22

86,39

230

86,56

86,73

86,90

87,07

87,24

87,41

87,58

87,75

87,92

88,09

240

88,26

88,43

88,60

88,77

88,94

89,11

89,28

89,45

89,62

89,79

250

89,96

90,12

90,29

90,46

90,63

90,80

90,97

91,14

91,31

91,48

260

91,64

91,81

91,98

92,15

92,32

92,49

92,66

92,82

92,99

93,16

270

93,33

93,50

93,66

93,83

94,00

94,17

94,33

94,50

94,67

94,84

280

95,00

95,17

95,34

95,51

95,67

95,84

96,01

96,18

96,34

96,51

290

96,68

96,84

97,01

97,18

97,34

97,51

97,68

97,84

98,01

98,18

300

98,34

98,51

98,68

98,84

99,01

99,18

99,34

99,51

99,67

99,84

310

100,01

100,17

100,34

100,50

100,67

100,83

101,00

101,17

101,33

101,50

320

101,66

101,83

101,99

102,16

102,32

102,49

102,65

102,82

102,98

103,15

330

103,31

103,48

103,64

103,81

103,97

104.14

104,30

104,46

104,63

104,79

340

104,96

105,12

105,29

105,45

105,61

105,78

105,94

106,11

106,27

106,43

350

106,60

106,76

106,92

107,09

107,25

107,42

107,58

107,74

107,90

108,07

360

108,23

108,39

108,56

108,77

108,88

109,05

109,21

109,37

109,54

109,70

370

109,86

110,02

110,19

110,35

110,51

110,67

110,83

111,00

111,16

111,32

380

111,48

111,65

111,81

111,97

112,13

112,29

112,46

112,62

112,78

112,94

390

113,10

113,26

113,43

113,59

113,75

113,91

114,07

114,23

114,39

114,56

400

114,72

114,88

115,04

115,20

115,36

115.52

115,68

115,84

116,00

116,16

410

116,32

116,48

116,64

116,80

116,97

117,13

117,29

117,45

117,61

117,77

420

117.93

118,09

118,25

118,41

118,57

118,73

118,89

119,04

119,20

119,36

430

119,52

119,68

119,84

120,00

120,16

120,32

120,48

120,64

120,80

120,96

440

121,11

121,27

121,43

121,59

121,75

121,91

122,07

122,23

122,38

122,54

450

122,70

122,86

123,02

123,18

123,33

123,49

123,65

123,81

123,96

124,12

460

124,28

124,44

124,60

124,76

124,91

125,07

125,23

125,39

125,54

125,70

470

125,86

126,02

126,17

126,33

126,49

126,64

126,80

126,96

127,11

127,27

480

127,43

127,58

127,74

127,90

128,05

128,21

128,37

128,52

128,68

128,84

490

128,99

129,14

129,30

129,46

129,61

129,77

129,92

130,08

130,23

130,39

500

130,55

130,70

130,86

131,02

131,17

131,33

131,48

131,63

131,79

131,95

510

132,10

132,26

132,41

132,57

132,72

132,88

133,03

133,19

133,34

133,50

520

133,65

133,81

133,96

134,12

134,27

134,43

134,58

134,73

134,89

135,04

530

135,20

135,35

135,50

135,66

135,81

135,97

136,12

136,27

136,43

136,58

540

136,73

136,89

137,04

137,19

137,35

137,50

137,65

137,81

137,96

138,11

550

138,27

138,42

138,57

138,73

138,88

139,03

139,18

139,33

139,48

139,64

560

139,79

139.94

140,10

140,25

140,40

140,55

140,70

140,86

141,01

141,16

Продолжение таблицы Д.2

t, °C

Сопротивление ТС г

|ри температуре t, Ом

0

1

2

3

4

5

6

7

8

9

570

141,32

141,47

141,62

141,77

141,92

142,07

142,22

142,37

142,53

142,68

580

142,83

142,98

143,13

143,28

143,44

143,59

143,74

143,89

144,04

144,19

590

144,34

144,49

144,64

144.79

144,94

145,09

145,24

145,40

145,55

145,70

600

145,85

146,00

146,15

146,30

146,45

146,60

146,75

146,90

147,05

147,20

610

147,35

147,50

147,65

147,80

147,95

148,10

148,24

148,39

148,54

148,69

620

148,84

148,99

149,14

149,29

149,44

149,59

149,74

149,89

150,03

150,18

630

150,33

150,48

150,63

150,78

150,93

151,07

151,22

151,37

151,52

151,67

640

151,81

151,96

152,11

152,26

152,41

152,55

152,70

152,85

153,00

153,15

650

153,30

-

-

-

-

-

-

-

-

-

Таблица Д.З - Номинальная статическая характеристика для никелевых термопреобразователей сопротивления и чувствительных элементов Nil 000 (Ro=1 ООО Ом) а=0,00500 °C-1 для диапазона температур от минус 60 °C до плюс 250 °C

t, °C

Сопротивление ТС п

эи температуре t, Ом

0

-1

-2

-3

-4

-5

-6

-7

-8

-9

•60

751,79

-

-

-

-

-

-

-

-

-

-50

790,88

786,93

783,00

779,07

775,14

771,23

767,33

763,43

759,54

755,66

-40

830,84

826,80

822,78

818,76

814,75

810,75

806,76

802,78

798,80

794,84

•30

871,69

867,57

863,45

859,34

855,24

851,15

847,07

843,00

838,94

834,88

•20

913,48

909,26

905,05

900,85

896,65

892,47

888,30

884,13

879,98

875,83

-10

956,24

951,92

947,61

943,31

939,02

934,74

930,47

926,21

921,96

917,72

0

1000,00

995,58

991,17

986,77

982,37

977,99

973,62

969,26

964,91

960,57

t, °C

0

1

2

3

4

5

6

7

8

9

0

1000,00

1004,43

1008,87

1013,33

1017,79

1022,26

1026,75

1031,24

1035,75

1040,27

10

1044,79

1049,33

1053,88

1058,44

1063,01

1067,59

1072,18

1076,78

1081,39

1086,02

20

1090,65

1095,30

1099,96

1104,62

1109,30

1113,99

1118,70

1123,41

1128,13

1132,87

30

1137,62

1142,37

1147,14

1151,92

1156,72

1161,52

1166,34

1171,16

1176,00

1180,85

40

1185,71

1190,59

1195,47

1200,37

1205,28

1210,20

1215,13

1220,07

1225,03

1230,00

50

1234,98

1239,97

1244,97

1249,99

1255,02

1260,06

1265,11

1270,18

1275,25

1280,34

60

1285,45

1290,56

1295,69

1300,83

1305,98

1311,14

1316,32

1321,51

1326,71

1331,92

70

1337,15

1342,39

1347,64

1352,91

1358,18

1363,47

1368,78

1374,09

1379,42

1384,77

80

1390,12

1395,49

1400,87

1406,26

1411,67

1417,09

1422,53

1427,97

1433,43

1438,91

90

1444,39

1449,90

1455,41

1460,94

1466,48

1472,03

1477.60

1483,18

1488,77

1494,38

100

1500,00

1505,64

1511,29

1516,95

1522,63

1528,32

1534,03

1539,75

1545,48

1551,22

110

1556,98

1562,76

1568,55

1574,35

1580,17

1586,00

1591,84

1597,70

1603,58

1609,47

120

1615,37

1621,28

1627,22

1633,16

1639,12

1645,10

1651,08

1657,09

1663,11

1669,14

130

1675,19

1681,25

1687,33

1693,42

1699,52

1705,65

1711,78

1717,93

1724,10

1730,28

140

1736,48

1742,69

1748,91

1755,15

1761,41

1767,68

1773,97

1780,27

1786,59

1792,92

150

1799,27

1805,63

1812,01

1818,41

1824,82

1831,24

1837,68

1844,14

1850,61

1857,10

160

1863,60

1870,12

1876,65

1883,20

1889,77

1896,35

1902,95

1909,56

1916,19

1922,84

170

1929,50

1936,18

1942,87

1949,58

1956,31

1963,05

1969,81

1976,58

1983,37

1990,18

180

1997,00

2003,84

2010,70

2017,57

2024,46

2031,37

2038,29

2045,23

2052JJ9-

2059,16

Zfz Науч...* ЧД

fl         к -            *’И \\

......

s!              ...... I

11 №1 '

Vi\

МРБ МП.2623-2016

^24

2

Нов.

МЮЖК12-2021

Ъ/о/?

Изм.

Лист

№ докум.

Подпись

Дата

Продолжение таблицы Д.З

t, °C

Сопротивление ТС при темпе

ратуре t, Ом

0

1

2

3

4

5

6

7

8

9

190

2066,15

2073,15

2080,17

2087,21

2094,27

2101,34

2108,43

2115,54

2122,66

2129,80

200

2136,96

2144,13

2151,33

2158,53

2165,76

2*73,00

2180,26

2187,54

2194,84

2202,15

210

2209,48

2216,82

2224,19

2231,57

2238,97

2245,39

2253,82

2261,27

2268,74

2276,23

220

2283,73

2291,26

2298,80

2306,35

2313,93

2321,52

2329,14

2336,77

2344,41

2352,08

230

2359,76

2367,46

2375,18

2382,92

2390,68

2398,45

2406,24

2414,05

2421,88

2429,73

240

2437,59

2445,48

2453,38

2461,30

2469,24

2477,20

2485,17

2493,17

2501,18

2509,21

250

2517,27

-

-

-

-

-

-

-

-

Avy лп-

/< л    •         t.                   ' к,‘'  \

-------».«**-*> и ,е.и--е<Н-.о *’•“ L s'.     не 1 И*””'

\\ ?V «IV,*ах/

й

IZ 1 т// я-7

■ъг               МРБ МП.2623-2016

//ист

25

2

Нов.

МЮЖК12-2021

Изм.

Лист

№ докум.

Подпись

Дата

Приложение Е

(справочное) Ссылочные документы

СТБ ГОСТ Р 8.585-2004 Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ТКП 427-2012 Правила техники безопасности при эксплуатации электроустановок.

2

Нов

МЮЖК12-2021

Изм

Лист

№ ДикуМ

Подпись

Дата.

Лист регистрации изменений

Изм.

Номера листов

Всего листов в док.

№ докум.

Входящий номер сопр. док.

Подл.

Дата

Измене

иных

Замене иных

Новых

Аннули рованн ых

г

'ZO'Z?

2 7

'Т&г/

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
