СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

РЕСПУБЛИКИ БЕЛАРУСЬ

АВТОМАТИЗИРОВАННАЯ МЕТЕОРОЛОГИЧЕСКАЯ ИЗМЕРИТЕЛЬНО-ИНФОРМАЦИОННАЯ СИСТЕМА (АВТОМАТИЗИРОВАННАЯ МЕТЕОСТАНЦИЯ) С-01

МЕТОДИКА ПОВЕРКИ

МРБМП W

Содержание

Приложение А (обязательное) Структурная схема автоматизированных автоматических метеорологических измерительно- информационных систем С-01

Приложение Б (обязательное) Основные технические и метрологические характеристики автоматизированных автоматических метеорологических измерительно- информационных систем С-01

Приложение В (обязательное) Схема подключения датчика температуры и влажности НМР155 и датчика температуры почвы ПИТ-01

Приложение Г (рекомендуемое) Форма протокола поверки автоматизированной метеорологической измерительно- информационной системы С-01

Приложение Д (обязательное) Термостабилизирующие стаканы

Библиография.................................................................................

22

I.

Настоящая методика поверки (далее - МП) распространяется на автоматизированные автоматические метеорологические измерительно-информационные системы С-01 (далее - метеорологическая система С-01) по [1] и устанавливает методы и средства проведения ее первичной и периодической повеоки.

Метеорологическая система С-01 предназначена для сбора и обработки метеоинформации об основных параметрах атмосферы: температуры и относительной влажности воздуха, температуры почвы и грунта на различных глубинах., давления, высоты нижней границы облаков, дальности видимости, количества осадков, скорости и направления ветра, энергетической освещенности, радиационного баланса, а также для регистрации продолжительности солнечного сияния

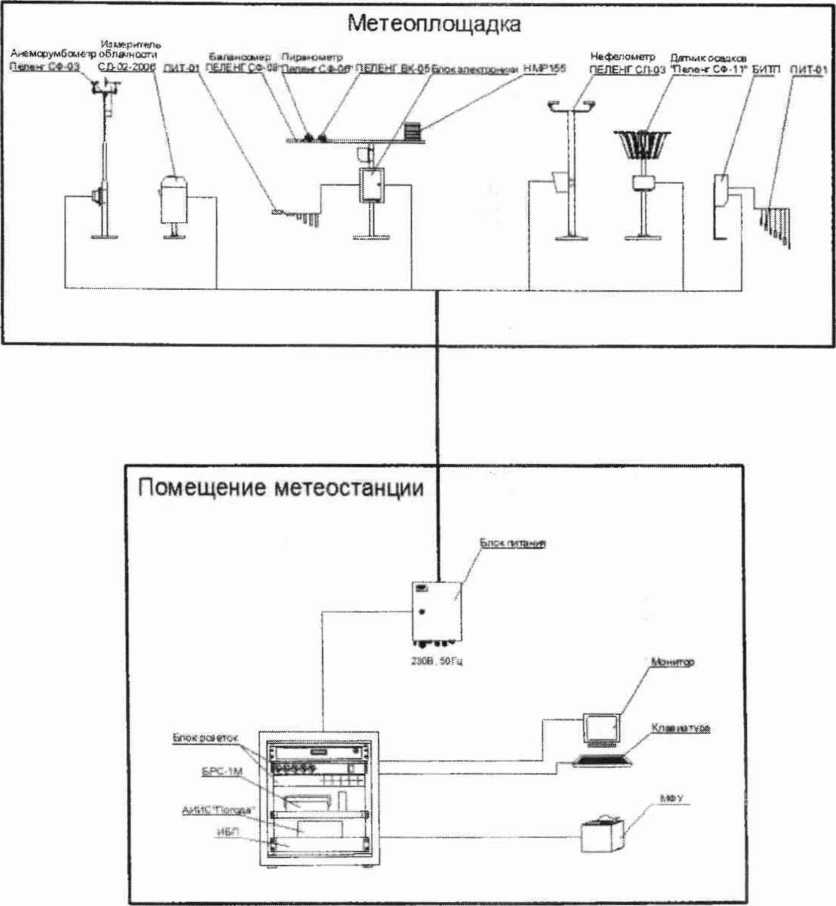

Структурная схема метеорологической системы С-01 приведена в приложении А.

Основные технические и метрологические характеристики метеорологической системы С-01 приведены в приложении Б

В состав метеорологической системы С-01 входят следующие первичные преобразователи датчик температуры и относительной влажности НМР155, барометр рабочий сетевой БРС-1М-1 по [2], термопреобразователь сопротивления ПИТ-01.

К метеорологической системе могут быть подключены.

  • - измеритель облачности СД-02-2006 [3];

  • - балансомер ПЕЛЕНГ СФ-08 [4];

  • - анеморумбометр «ПЕЛЕНГ СФ-03» [5];

  • - пиранометр «ПЕЛЕНГ СФ-06» [6],

  • - нефелометр «ПЕЛЕНГ СЛ-03» [7],

  • -  прибор для определения продолжительности солнечного сияния ПЕЛЕНГ ВК-05 [8]:

  • - датчик осадков «Пеленг СФ-11» [9]

Настоящая МП разработана в соответствии с ТКП 8.003

Межповерочный интервал- не более 12 месяцев для метеорологических систем С-01, применяемых в сфере законодательной метрологии

  • 1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее — ТИПА):

ТКП 8.003-2011 Система обеспечения единства измерений Республики Беларусь.

Поверка средств измерений Правила проведения работ;

ГОСТ 8.195-2013 Государственная система обеспечения единства измерений

Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм;

ГОСТ 12.3 019-80 Система стандартов безопасности труда Испытания и измерения электрические. Общие требования безопасности.

Примечание — При пользовании настоящей МП целесообразно проверить действие ТИПА по каталогу, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МП следует руководствоваться замененными (измененными) ТИПА Если ссылочные ТИПА отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

Первичной поверке

Периодической поверке

1 Внешний осмотр

6 1

да

да

2 Опробование

6.2

Да

нет

2 1 Проверка работоспособности датчиков измерения температуры и относительной влажности воздуха, датчиков измерения температуры почвы

6.2.1

да

нет

2 2 Проверка функционирования измерительной системы

6.2.2

да

нет

3 Определение метрологических характеристик.

6.3

да

да

3 1 Определение абсолютной погрешности измерения относительной влажности воздуха

6.3.1

да

да

3 2 Определение абсолютной погрешности измерения температуры воздуха

6.3.2

да

да

3.3 Определение абсолютной погрешности измерения температуры почвы

6.3.3

да

Да

4 Оформление результатов поверки

7

да

да

Примечание- Если про проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта глетодики поверки

Наименование и тип (условное обозначение) эталонов и вахжхател’ьнь1х средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

7.3.1

73.2

7.3.3

Камера климатическая DY1600. диапазон температуры от минус 60 °C до плюс 120 °C (±2 °C) при относительной влажности воздуха до 98 % (3 %)

7.3.1

5.2

Прибор для изме|зения влажности и температуры Teste 625(10], пределы измерений влажности от 0 % до 100 %, пределы допускаемой абсолютной погрешности измерения влажности ±0,1 %.

7.32

7.3.3

5.2

Измеритель температуры эталонный ИТЭМ [11 ], диапазон, измерения темлера'уры от минус 80 °C до плюс 419.527 °C, пределы абсолютной погрешности измерений в диапазоне в комплекте с ЭТС100                      в комплекте с ПТС10

±0,02 К (от 193,15 К до 234,16 К);                 ±008 К (от 193,15 К до 273,16 К);

±0.01 К (от 234,15 Кдо273.16 К),                  ±0.003 °С(сгг0,01 °C до 29.7646 °C);

± 0,01 °C (от 0,01 °C до 231,928 °C);              ±0.006 °C (от 29,7646 ’С до 231.928 *€);

±0.03°С в (от 231.928 °C до 419,527 °C)            ±0,015 “С (от 231,928 °C до 419,527 °C).

5.2

Барометр рабочий сетевой БРС-1 М-1, диапазон измерений от 60 до 110 кПа, предел допускаемой погрешности ± 0,03 кПа при температуре от плюс 5°С до плюс 55 "С

11римечания

  • 1 Допускается применять другие средства поверит, обеспечивающие определение мифологических характеристик поверяемых изделий с требуемой точностью

  • 2 Вое средства измерений должны иметь действующие клейма и

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетентность выполнения данного вида поверочных работ.

  • 4.2 При проведении поверки должны быть соблюдены требования безопасности, изложенные в ТКП 181 [12] ив эксплуатационной документации применяемых средств поверки.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

5 1 При проведении поверки должны соблюдаться следующие условия

  • - температура окружающего воздуха (25 ± 10) °C,

  • - относительная влажность воздуха от 45 % до 80 %;

  • - атмосферное давление               от 84,0 дс 106,7 кПа (от630до8С’0ммрт.сг.).

Питание метеорологической системы С-01 должно осуществляться от сети переменного тока напряжением (230 ± 23) В с частотой (50,0 ±1,0) Гц

  • 5.2  Перед началом поверки поверитель должен изучить руководство по эксплуатации [13] на поверяемую метеорологическую систему С-01, эксплуатационную документацию эталонов и других технических средств, используемых при поверке, настоящую МП, правила техники безопасности и соблюдать их.

  • 5.3  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - подключают датчики к блоку электроники и блоку измерения температуры почвы в соответствии с [13].

  • - если поверка проводится на эксплуатируемой метеорологической системе С-01 (периодическая поверка), то выполняют проверку правильности и надежности вышеперечисленных подключений.

  • 5.4 Включить метеорологическую систему С-01 в соответствии с [13].

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие метеорологической системы С-01 следующим требованиям:

  • - комплектность поверяемой метеорологической системы С-01 должна соответствовать, указанной в формуляре [14];

  • - маркировка всех составных частей должна быть отчетливо различима;

  • - включатели сетевого питания и индикатор должны быть в исправном состоянии;

  • - соединения в разъёмах питания, видео, клавиатуры, параллельного порта, последовательного порта, находящихся на задней панели компьютера, должны быть надёжными;

  • - соединения в разъёмах блока электроники, блока питания, блока измерения температуры почвы должны быть надёжными;

  • - корпуса блока электроники, блока питания, блока измерения температуры почвы не должны иметь механических повреждений и дефектов, кабель питания блока электроники, кабели датчиков НМР155 и ПИТ-01 не должны иметь нарушений электрической изоляции.

    ■■lit

6.2 Опробование
  • 6.2.1   Проверка  работоспособности  датчиков  измерения  температуры  и

относительной влажности воздуха, датчиков измерения температуры почвы

При  проверке  работоспособности  датчиков  измерения  температуры  и

относительной влажности воздуха, датчиков измерения температуры почвы подключить датчики к метеорологической системе С-01 В главном окне штатной программы должны отобразиться реальные значения температуры и влажности воздуха

Проверка идентификации программного обеспечения

При проверке идентификации программного обеспечения рассчитывается контрольная сумма по алгоритму MD5, которая должна соответствовать приведенной в таблице 3.

Таблица 3

№ п/п

Наименование

Версия

Сумма MD5

1

Pogoda.exe

01

94CAE512059C3DC6291B2D06989568EF

2

Port.exe

09.14.01 29

8245AC463C857A6E7D01CEE01AC55D6B

3

Priem4.exe

03-13.01

F153FB515B1A7976060988216770D1AE

4

6282_DD2.hex

1.00

7B78FB1895CF8A6758B13F62CE57DE44

5

6282 DD3 hex

1 00

6F2442172CE239822EBA1FD781EE404D

6

Repeater uart twi DD4 hex

1.00

BEBFC092669917B1C739865F8168704A

7

Repeater uart twi DD5.hex

1.00

5605314B930B5F0782A1A5894C963EBC

I 8

Repeater uart twi DD6.hex

1.00

9644280A9E6C9806DD246302E371F094

6 2.2 Проверка функционирования метеорологической системе С-01

  • 6.2 2.1 При проверке функционирования метеорологической системы С-01 устанавливают соответствие следующим требованиям:

  • -  результаты измерений метеовеличин соответствующими датчиками без искажений проходят по соответствующим каналам центрального устройства метеорологической системы и отображаются в главном окне программы;

  • - центральное устройство метеорологической системы, на основании значений метеовеличин, полученных от датчиков, и настроечных параметров, введенных вручную, правильно вычисляет расчетные величины.

Метод, которым реализуется поставленная задача, заключается в следующем:

Тестовая программа имитирует работу всех датчиков метеовеличин и блока электроники. Результат работы тестовой программы в виде цифровых посылок, соответствующих цифровым посылкам от блока электроники подается на тот же СОМ -порт, что и от блока электроники. Штатная программа принимает эти посылки, обрабатывает и отображает в главном окне штатной программы в области датчиков значения измеренных метеовеличин, вычисляет на основании этих метеовеличин расчетные значения и отображает в главном окне программы в сводках погоды в кодах КН-01 и в книжке для записи метеорологических наблюдений КМ-1.

Поверитель сравнивает значения метеовеличин, отображаемых в главном окне, в сводках погоды в кодах КН-01 и в книжке для записи метеорологических наблюдений КМ-1, со значениями, указанными в п.п. 6.2.2.4-6 2.2.11

  • 6.2.2.2 Тестирование центрального устройства

Устанавливают на ПК программное обеспечение 1530.100230519 6267-03 90 (тестовая программа)

Настраивают в штатной и тестовой программе номера портов. Запускают тестовую программу.

  • 6 2.2.3 Выполняют тестирование канала температуры и относительной влажности воздуха; канала температуры почвы; канала давления; канала метеорологической оптической дальности видимости, канала скорости и направления ветра; канала осадков; канала высоты нижней границы облаков, канала солнечного излучения В процессе тестирования проверяют включение измеренных и вычисленных величин в книжку для записи метеорологических наблюдений КМ-1, для формирования сообщений и сводок погоды в кодах КН-01.

6.2.2.4 Тестирование канала температуры и влажности воздуха

Тестирование канала температуры и влажности проводят в соответствии с таблицей 4.

Таблица 4

Значение метеопараметра, устанавливаемое в тестовой программе

Значение метеопараметра, отображаемое в штатной программе

Температура 1,°C

Влажность 1, %

Температура 1, °C

Влажность

1, %

Температура точки росы, °C

-50

20

-50

20

-63

1            50    .

100

50

100

50

6.2.2.5 Тестирование канала температуры почвы

Тестирование канала температуры почвы проводят в соответствии с таблицей 5.

Таблица 5

Значение метеопараметра, устанавливаемое в тестовой программе

Значение метеопараметра, отображаемое в штатной программе

Температура почвы, °C

Блок 1

Температура почвы,°C

Блок 2

Температура почвы,°C

Блок 1

Температура почвы,°C

Температура почвы, °C

Температура почвы, °C

0

50

0.2

0

1.6

-40

На уровне почвы

50.0

0.2

0.0

1.6

-40.0

1 0 02

45

0.4

-15

2.4

-45

0 02

45.0

0.4

-15.0

2.4

-45.0

0.05

40

0.6

-25

3.2

-50

0.05

40.0

0.6

-25.0

3.2

-50.0

0.1

30

0.8

-30

0.1

30.0

0.8

-30.0

0.15

20

1.2

-35

0.15

20.0

1.2

-35.0

_

6.2.2.6 Тестирование канала давления
  • 6.2.2 6.1 Тестирование канала давления проводят в соответс

Таблица 6

Значение метеопараметра, устанавливаемое в тестовой программе

--- - - ----

Значение метеопараметра, отображаемое в штатной программе

Давление, гПа

Давление, мм рт ст.

Давление, гПа

952,0

714,0

952,0

450,0

337,5

450,0

  • 6.2 2.6.1 При проверке расчета давления на уровне моря по реальной атмосфере устанавливают давление в тестовой программе 940 мм рт.ст. , температуру 25 °C, влажность 80 %. Нажимают «Send». В штатной программе в пункте /Паспорт/, /Постоянные характеристики/, устанавливают: широта - 53° 55' N, долгота 27° 33' Е, высота над уровнем моря площадки, м - 500; нуля барометра,м -11.7; датчика давления, м 577.0

При этом в книжке для записи метеорологических наблюдений КМ-1 должно отобразиться значение давления на уровне станции, гПа - 1253,0 (оно также отображается в телеграмме КН-01); значение давления на уровне моря по реальной атмосфере, гПа - 1337,3; парциальное давление водяного пара, гПа - 25,3; дефицит насыщения водяного пара, гПа - 6,3. В телеграмме КН-01 в 4 группе отображается 4337.3.

  • 6.2.26.2 Для проверки определения барической тенденции устанавливают давление в тестовой программе 1253 гПа, температуру 25 °C, влажность 80 % до начала срока отправки телеграммы, например время по Гринвичу 5.55. После 6.00 по Гринвичу в тестовой программе устанавливают давление 1279 гПа. В формируемой телеграмме КН-01 в пятой группе отображается 5/000. После 9.00 по Гринвичу в формируемой телеграмме в пятой группе должно отображаться 52260 Затем после 12.00 по Гринвичу в формируемой телеграмме должно отображаться 58260.

6.2.2.7 Тестирование канала метеорологической оптической дальности видимости

Тестирование канала метеорологической оптической дальности видимости (среднее значение за 1 мин) проводят в соответствии с таблицей 7

Таблица 7

Значение метеопараметра, устанавливаемое в тестовой программе

Значение метеопараметра, отображаемое в штатной программе

МДВ, м

Дальность видимости, м (среднее значение за 1 мин).

20 (отправить 4 сообщения за 1 мин)

20

6000 (отправить 4 сообщения за 1 мин)

6000

6.2.2.8 Тестирование канала скорости и направления ветра
  • 6.2.2.8.1 Тестирование канала скорости и направления соответствии с таблицей 8.

Таблица 8

Значение метеопараметра, устанавливаемое в тестовой программе

Значение метеопараметра, отображаемое

в штатной

программе

Скорость, м/с

Направление

Мгновенная скорость, м/с

Мгновенное направление

1

1

55

359°

55.0

359,0°

  • 6 2.2.8 2 Для проверки определения среднего значения скорости, направления и максимальной скорости ветра из измеренных за истекшие 10 мин необходимо:

  • - зафиксировать время;

  • - в течение 10 мин попеременно изменять скорость ветра с 20 на 40 м/с, а направление с 40° на 300°

По истечении 10 мин в штатной программе должна отобразиться средняя скорость - 30 м/с, среднее направление - 170° и максимальная скорость (порыв) - 40 м/с.

6.2.2.9 Тестирование канала осадков

Тестирование канала осадков проводят в соответствии с таблицей 9.

Таблица 9

Значение метеопараметра, устанавливаемое в тестовой программе

Значение метеопараметра, отображаемое в штатной программе через 1 мин

Осадки, г

Количество, мм

2

0,1

4

0.2

6.2.2.10 Тестирование канала нижней границы облаков

Тестирование канала нижней границы облаков проводят в соответствии с таблицей 10

Таблица 10

Значение метеопараметра, устанавливаемое в тестовой программе

Значение метеопараметра, отображаемое в штатной программе

ИНГО

Нижняя граница облаков, м

20 (м)

20

6000 (м)

6000

6.2.2.11 Тестирование канала солнечного излучения

11.

Тестирование канала солнечного излучения проводят в соответствии с таблицей

Таблица 11

Значение метеопараметра, устанавливаемое в тестовой программе

Значение метеопараметра, отображаемое в штатной программе

Пиранометр трехканальный

Суммарное излучение. кВт/м2

0,001 мВ, К пр. = 10

0,1

0,002 мВ, К пр. = 10

0.2

62.2.12 Результаты измерений метеовеличин, отображаемые в главном окне штатной программы, в сводках погоды в кодах КН-01 и в книжке для записи метеорологических наблюдений КМ-1, сравнивают со значениями, указанными в 6.2.2 4-6.2.2.11.

6.2.2.13 Если значения метеовеличин, отображаемые в главном окне штатной программы, в сводках погоды в кодах КН-01 и в книжке для записи метеорологических наблюдений КМ-1, соответствуют значениям, приведенным в п.п. 6.2.2.4-6 2.2.11, а метрологические характеристики датчиков, соответствует указанным таблице Б 1 приложения Б, то метеорологическая система С-01 функционирует в соответствии с требованиями [13] и обеспечивает измерение и преобразование метеовеличин, приведенных в п.п. 6.2.2.4-6.2.2.11, с метрологическими характеристиками, указанными в таблице Б.1 приложения Б.

  • 7.3 Определение метрологических характеристик

  • 7.3.1 Определение абсолютной погрешности измерения относительной влажности воздуха

  • 7.3.1.2 Абсолютную погрешность измерения относительной влажности воздуха определяют в следующих точках рабочего диапазона относительной влажности 10 %; 30 %; 50 %, 70 %; 100 %.

  • 7.3.1.3 Для определения абсолютной погрешности измерения относительной влажности используют камеру климатическую DY 1600 и прибор измерения влажности и температуры TESTO 625.

  • 7.3.1.4  Выдерживают датчик НМР155 и прибор измерения влажности и температуры TESTO 625 не менее 30 мин в помещении, где будет проводиться проверка, для принятия ими температуры воздуха в помещении.

  • 7.3.1.5 Помещают датчик НМР155 и прибор измерения влажности и температуры TESTO 625 в камеру климатическую. В камере последовательно устанавливают следующие значения относительной влажности: 10 %; 30 %, 50 %; 70 %; 100 % при температуре 20 °C.

  • 7.3 1.6 При проведении поверки измерительного канала относительной влажности окружающего воздуха подключают датчик НМР155 в соответствии с рисунком В. 1-Схема подключения датчика НМР155 и ПИТ-01 приложение В.

    7 3.1.7 После выхода камеры на заданный режим и установле.ния неизменных

    г                                                  _

    и

показаний каналом измерения влажности метеорологической системы С-01-Д^оводя пять считываний измеренных каналом влажности значений относительной влажности i s Лист ЦйЬсТЦЙ

Х'лу*--.        drJr

---- '

показаний прибора измерения влажности и температуры TESTO 625 при каждом значении относительной влажности.

Абсолютную погрешность измерения относительной влажности воздуха At, %, в заданных точках определяют по формуле

Д. = (ф|-фо),                                              (1)

где ф.- относительная влажность, измеренная каналом системы метеорологической С-01, %;

Ф о - относительная влажность, измеренная прибором измерения влажности и температуры TESTO 625, %.

7.3.1.8 Вычисленные значения абсолютной погрешности измерения относительной влажности воздуха не должны превышать значений, указанных в таблице Б.1 приложения Б.

7.3.2 Определение абсолютной погрешности измерения температуры воздуха
  • 7.3 2.1 Абсолютную погрешность измерения температуры воздуха определяют в следующих точках рабочего диапазона температур: минус 50 °C; минус 15 °C; 0°С; 30 °C; 50 °C.

  • 7.3.2.2 Помещают контроллер с датчиком НМР155 во включенном состоянии в камеру климатическую в соответствии с рисунком В.1. Соединяют контроллер с находящимися вне камеры приемопередатчиком RS232-V23 модемом и ПК.

  • 7.3 2.3 Для определения абсолютной погрешности измерения температуры окружающего воздуха используют измеритель температуры эталонный ИТЭМ. Выдерживают датчик НМР155 и эталонный измеритель температуры ИТЭМ не менее 30 мин в помещении, где будет проводиться поверка для принятия ими температуры воздуха в помещении. Для создания одинаковых температурных условий в зоне измерения помещают измеритель температуры эталонный ИТЭМ и датчик НМР155, каждый по отдельности, в термостабилизирующий стакан. Общий вид термостабилизирующих стаканов приведен в приложении Д.

7.3.2.4 В камере климатической последовательно устанавливают следующие значения температуры воздуха, минус 50 °C; минус 15 °C; 0 "С, 30 °C; 50 °C. Датчик НМР155 и эталонный измеритель температуры ИТЭМ выдерживают в камере в течение 1 ч при каждом значении температуры для принятия ими температуры воздуха в камере Запускают на ПК программу Hyper Terminal или compt.exe.

  • 7 3.2 5 Определение абсолютной погрешности измерения температуры окружающего воздуха производят методом сравнения значений температуры, измеренных датчиком НМР155 ti, с показаниями значений температуры измерителя температуры эталонного ИТЭМ to, при этом снимается пять показаний ti и to

Абсолютную погрешность At, °C, в заданных точках определяют по формуле

А, = (t, - to),                                                                (2)

где t - показания температуры датчика НМР155, °C;

to - показания температуры измерителя температуры эталонного ИТЭМ, °C

  • 5.3.2.6 Вычисленные значения абсолютной погрешности измерения температуры воздуха не должны превышать значений, указанных в таблице В.1 приложения В

7.3.3 Определение абсолютной погрешности измерения температуры почвы

7.3.3.1 Абсолютную погрешность измерения температуры почвы определяют в следующих точках рабочего диапазона температур: минус 50 °C; минус 15 °C; 0 °C; 30 °C, плюс 50 °C

вне камеры приемопередатчиком RS 232-V23 модемом и ПК В камере последовательно устанавливают следующие значение температуры: 30 °C; 50 °C. Датчик выдерживают в камере в течение 1 ч при каждом значении температуры.

  • 7.3.3.3 Затем в камере последовательно устанавливают следующие значения температуры: минус 50 °C; минус 15 °C; О °C. Датчик выдерживают в камере в течение 1 ч при каждом значении температуры. Запускают на ПК программу Hyper Terminal или compt.exe.

  • 7 3.3 4 Определение абсолютной погрешности измерения температуры почвы производят методом сравнения значений температуры, измеренных датчиком температуры ПИТ-01 ti, с показаниями температуры измерителя температуры эталонного ИТЭМ to, при этом снимается пять показаний ti и to.

Абсолютную погрешность А., °C. в заданных точках определяют по формуле

Aj = (ti — to),                                                                (3)

где ti - показания температуры датчика ПИТ-01, °C;

to - показания температуры измерителя температуры эталонного ИТЭМ, °C.

7.3.3.5 Вычисленные значения абсолютной погрешности измерения температуры почвы не должны превышать значений, указанных в таблице Б.1 приложения Б.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8 1 Результаты поверки заносят в протокол, форма которого приведена в приложении Г

8.2 Если по результатам поверки метеорологическая система С-01 признана пригодной к применению, то на нее (или) эксплуатационную документацию наносят пове-рительное клеймо и (или) выдают свидетельство о поверке по форме, установленной ТКП 8 003 (приложение Г).

8 3 Если по результатам поверки метеорологическая система С-01 признана непригодной к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003 (приложение Д) с указанием причин. Метеорологическая система С-01 к применению не допускается.

Приложение А (обязательное)

Структурная схема автоматизированных автоматических метеорологических

измерительно-информационных систем С-01

теорологических

I                   L*J

Рисунок А.1- Общий вид автоматизированных автоматических i измерительно-информационных систем С-01

Приложение Б

(обязательное)

Основные технические и метрологические характеристики автоматизированной автоматической метеорологической измерительно- информационной системы С-01

Таблица Б.1______________ ________

Наименование и единицы измерения

Значение

1 Диапазон измерений температуры окружающего воздуха, °C

от минус 50 до плюс 50

2 Пределы допускаемой абсолютной погрешности измерения температуры окружающего воздуха, в диапазоне температур, °C:

  • - от минус 30 °C до плюс 50 °C

  • - от минус 50 °C до минус 30 °C

±0,2

±0,3

I 3 Диапазон измерений температуры почвы и грунта, °C

от минус 50 до плюс 50

4 Пределы допускаемой абсолютной погрешности измерения температуры почвы и грунта, °C

±0.5

| 5 Диапазон измерений относительной влажности воздуха, %

от 10 до 100

6 Пределы допускаемой абсолютной погрешности измерения относительной влажности воздуха, %

±5,0

7 Диапазон измерений высоты нижней границы облаков, м

от 15 до 7000

8 Пределы допускаемой погрешности измерения высоты нижней границы облаков

в диапазоне:

от 15 до 100 м: ±10 м;

от 100 до 2000 м: ±10 % от 2000 до 7000 м: ±5 %

9 Диапазон измерений метеорологической дальности видимости, м

от 20 до 6000

10 Пределы допускаемой относительной погрешности измерения метеорологической дальности видимости, %

в диапазоне:

от 20 до 250 м. ±15 %, от 250 до 400 м: ±10 %; от 400 до 1500 м: ±7 %;

от 1500 до 3000 м: ±10 % от 3000 до 6000 м: ±20 %

11 Диапазон измерений метеорологической оптической дальности видимости, км

0,01 до 50,00

12 Пределы допускаемой относительной погрешности измерения метеорологической оптической дальности видимости, %

±15

Пр°Д°лжение таблицы Б. 1 ___

Наименование характеристики

Значение

13 Диапазон измерений радиационного баланса, кВт/м2

от 0,01 до 1,10

14 Пределы допускаемой относительной погрешности измерения радиационного баланса, %

±15

15 Диапазон измерений энергетической освещенности, создаваемой солнечным излучением, кВт/м2

от 0,01 до 1,6

16 Пределы допускаемой относительной погрешности измерения энергетической освещенности, %

±11 %;

I

17 Диапазон непрерывных измерений мгновенной скорости, осредненных за 3 с, м/с

от 1 до 55

18 Пределы допускаемой погрешности измерения мгновенной скорости:

  • - при скорости до 10 м/с

  • - при скорости свыше 10 м/с

±0,5 м/с

±5,0 %

19 Диапазон непрерывных измерений направления ветра, осредненных за 3 с, 0

от 0 до 360

20 Пределы допускаемой абсолютной погрешности измерения направления ветра,0

±5

21 Номинальный пороговый уровень срабатывания датчика для определения продолжительности солнечного сияния, Вт/м2

120

22 Отклонение порогового уровня срабатывания датчика для определения продолжительности солнечного сияния от номинального при любом угле падения излучения в пределах ±90° от сси датчика, %, не более

±10

23 Диапазон измерений атмосферного давления, гПа

ст 600 до 1080

24 Пределы допускаемой абсолютной погрешности измерения атмосферного давления, Па

±33

25 Рабочие условия эксплуатации :

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %

от минус 50 до плюс 50 до 98 при температуре 25 °C

26 Рабочие условия эксплуатации станции (шкафа):

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %

от 5 до 40 до 80 при температуре 25 °C

27 Напряжение питания станции (шкафа), В

230 ± 23

IIMPI55 (III! ЫН)

Приложение В

(обязательное)

Схема подключения датчика температуры и влажности НМР155

и датчика температуры ПИТ-01

БЛОК

>11 К1РО1П1КИ (Блок измеренмм темпериту ры почвы)

"230 \ 50 II/"

Кабель М 6255.00.00.300

йн-

' I

II )НМ

_            ЛРиЕМОЛЕРЕДаТЧИ*

Г             RS?32-VJ3 модам

"230 ' 50 Hz’

СОМ 1

Кабель RS 6255.00.00.200

1

Рисунок В 1- схема подключения датчика НМР155 и ПИТ-01.

Приложение Г

(рекомендуемое)

Форма протокола поверки

наименование организации проводящей поверку

Аттестат аккредитации № BY/___от

года

ПРОТОКОЛ №__

поверки автоматизмdobshhcviавтомагтунесгой метеорсготьеаойизмерительно- инфсрмациа-1нойсистемы

наименование средства измерений

тип С-01 №_____

принадлежащей_______

наименование ооганизаиии

Изготовитель

ОАО «Пеленг"

наименование изготовителя

Дата проведения поверки______

с... по..

Поверка проводится по_______________МРБ. МП 1734-2007__

обозначение документа, по которому проводят поверку

Средства поверки

Таблица Г.1______

Наименование средства измерений, тип

Заводской номер

Дата очередной поверки (калибровки)

Условия поверки

  • - температура окружающего воздуха_____“С;

  • - относительная влажность________%;

  • - атмосферное давление_____кПа,

Результаты поверки

Г.1 Внешний осмотр________________

соответствует/не соответствует

Г.2 Опробование__

соответствует/не соответствует

Г.З Определение метрологических характеристик

Г.З 1 Определение абсолютной погрешности измерения относительной влажности воздуха

Таблица Г.2

— - ■ -.....

Значение относительной влажности воздуха, %

Абсолютная погрешность измерения относительной влажности воздуха, % Д , = (ф, - фо),

Допускаемое значение абсолютной погрешности измерения относительной влажности воздуха, %

измеренное термогигрометром, фО

измеренное метеорологической системой, ф I

10

±5

30

±5

50

±5

70

±5

100

±5

Г.3.2 Определение абсолютной погрешности измерения температуры воздуха

Таблица Г.З

Значение температуры, °C

Абсолютная погрешность измерения температуры воздуха, Д. = (ti - to), °C

Допускаемое значение абсолютной погрешности измерения температуры воздуха,0 С

измеренное эталонным термометром to °C

измеренное метеорологической системой, ti,°C

-50

±0,3

-15

±0,2

0

±0,2

+30

±0,2

+50

±0,2

Г.3.3 Определение абсолютной

погрешности измерения температуры почвы

Таблица Г 4

Значение температуры, °C

Абсолютная погрешность измерения температуры почвы

Д,= (ti-to),°C

Допускаемое значение абсолютной погрешности измерения температуры почвы,°C

измеренное эталонным термометром, to

----———.

измеренное метеорологической системой, t

-50

±0,5

-15

±0,5

0

±0,5

+30

±0,5

+50

±0.5

Наименование организации, проводившей проверку______________

Заключение____________________

соответствует /не соответствует

Свидетельство (заключение о непригодности) №___________

Поверитель _______

подпись

расшифровка подписи

ПРИЛОЖЕНИЕ Д

«обязательное)

Термоста бплтнрующне стаканы

1

//

/ у / г / /

/

///

/ / /

kD

' / , ' /

/ у

7,

ГМ

О

t

// /,

/ / / / / / / / // 7 7777/7/77'

7/

120

130

1 - шайба резиновая. 2 - стакан алюшяпгевьш

Рисунок Д 1 - Т фмостабгоп-вирующшТ стакан для датчика НМР155

1

/ / ю

V////////////////////// ///////////////////////

1 1°.

                     н

1 1

026

7/

7

и

/У/ //// //// /

L                  320

330

1 - шайба резиновая: 2 - стакан алюминиевый.

Рисунок Д.2 -Термостабнхнпфующий стакан для эталонного датчика ПТЭ

Библиография

  • [1]   ТУ BY 100230519.186-2007 Автоматизированные автоматические метеорологические измерительно- информационные системы С-01;

  • [2]   6Г2.832.037 ТУ Барометры рабочие сетевые БРС-1М;

  • [3]   ТУ BY 100230519.191-2010 Измеритель облачности СД-02-2006;

  • [4]   ТУ BY 100230519.179-2008 Балансомер ПЕЛЕНГ СФ-08;

  • [5]   ТУ РБ 100230519.165-2000 Анеморумбометр «Пеленг СФ-03»;

  • [6]   ТУ РБ 100230519.174-2003 Пиранометр «Пеленг СФ-06»;

  • [7]   ТУ РБ 100230519.197-2010 Нефелометр «Пеленг СЛ-03»,

  • [8]   ТУ BY 100230519.180-2000 Прибор для определения продолжительности солнечного сияния,

[9} ТУ BY 100230519.184-2007 Датчик осадков «Пеленг СФ-11»;

  • [10]  Руководство пользователя Прибор для измерения влажности и температуры,

  • [11]  TY BY 100270996.021-2016 Измеритель температуры эталонный «ИТЭМ»;

  • [12]  ТКП 181-2009 Правила технической эксплуатации электроустановок потребителей;

  • [13]  6267.00.00.000 РЭ Руководство по эксплуатации. Автоматизированная автоматическая метеорологическая измерительно- информационная система С-01,

  • [14]  6267.00.00.000 ФО Формуляр. Автоматизированная автоматическая метеорологическая измерительно- информационная система С-01;

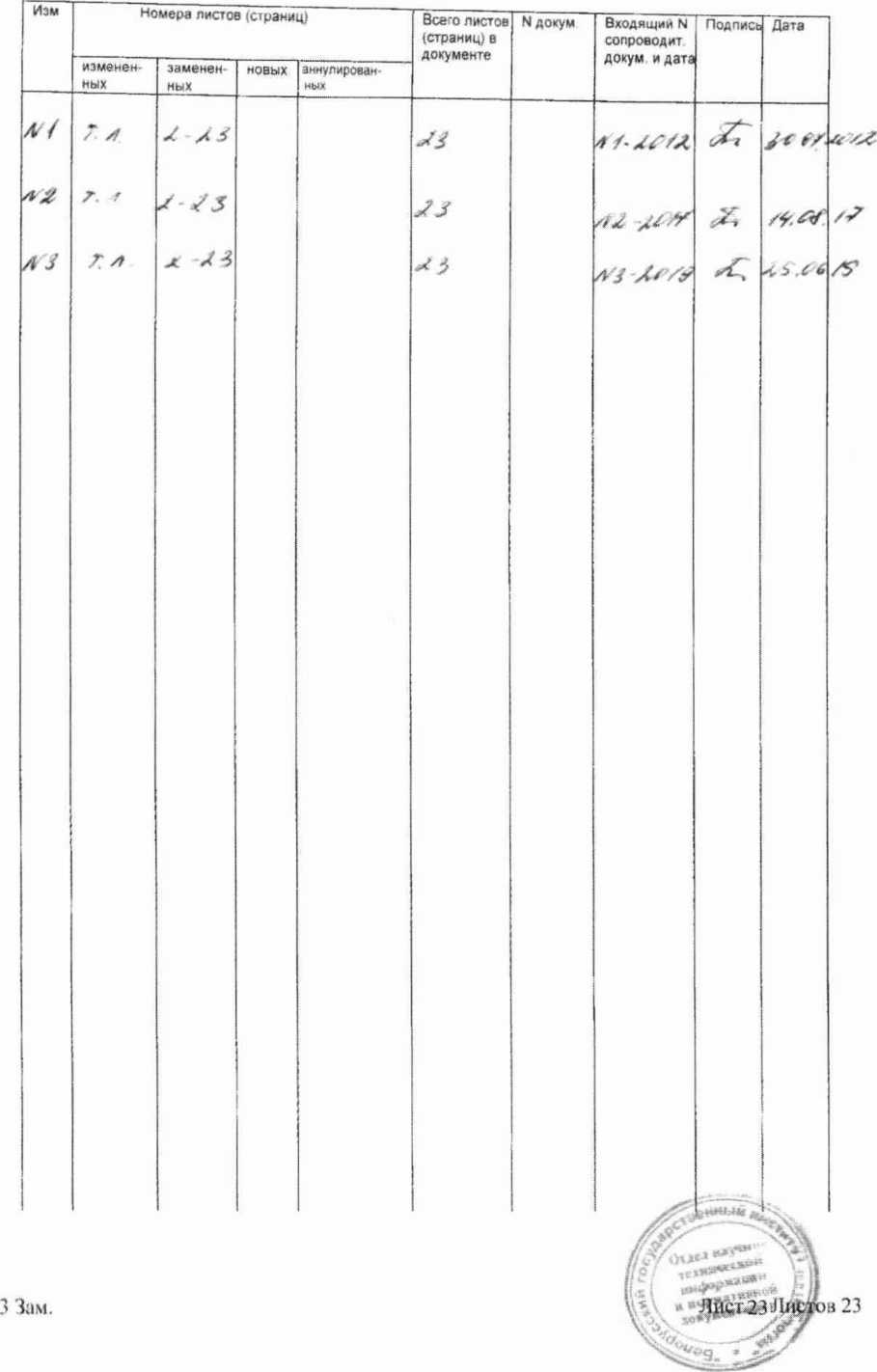

Лист регистрации изменений

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
