ЕВРАЗИЙСКИЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (ЕАСС)

EURO-ASIAN COUNCIL FOR STANDARDIZATION. METROLODGY AND CERTIFICATION (EASC)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ 8.324— 2002 Государственная система обеспечения единства измерений СЧЕТЧИКИ ГАЗА Методика поверки

Издание официальное

8

■rt

8

7

к

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

2003

Предисловие

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.

Цели, основный принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92 к Межгосударствен пая система стандартизации. Основные положениям и ГОСТ 1.2—97 чМежгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения. обновления и отмены»

Сведения о стандарте

  • 1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходомстрни (ФГУП ВНИИР)

  • 2 ВНЕСЕН Госстандартом России

  • 3 ПРИНЯТ Евразийским советом по стандартизации, метрологии и сертификации (протокол N° 22 от 6 ноября 2002 г.)

За принятие проголосовали

Кратки: наименование страны па ЫК

(ИСО 3166) 004.-97

Код Страны г-d М < (ИСОЗ1661 --34—97

Сокращенное наименование национального органа по стандартизации

Армения

дм

Армгосст андарт

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт РасгтуБлики Казахстан

Киргизия

KG

К ыргыгст андарт

Молдова

MD

Молдрва-Сгандар 1

Российская Федерация

RLf

Госстандарт России

Таджикистан

TJ

Тадкикстащарт

Узбекистан

UZ

Узгоссгандарт

Украина

KA

Госстандарт Украины

  • 4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 17 июня 2003 г. hto 195-сг межгосударственный стандарт ГОСТ 8.324—2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.

  • 5 ВЗАМЕН ГОСТ 8.324—78

Информация о веейениц в действие (прекращении действия} настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах.

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) ^Межгосударственные стандарты^. я текст изменений — в информационных указателях "Межгосударственные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована е информационном указателе ^Межгосударственные стандарты»

© ИПК Издательство стандартов, 2003

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания боз разрешения Госстандарта России

II

Содержание

Приложение А (справочное) Требования к поверочным установкам

Приложение Б (рекомендуемое) Форма протокола поверки

Библиография ....

ГОСТ 8.324—2002

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений СЧЕТЧИКИ ГАЗА Методика поверки

Stale system (or ensuring lhe uniformity of measurements. Gas meters. Calibratkwi methods

Дата введение — 2004.01.01

1 Область применения
  • 1.1 Настоящий стандарт распространяется на счетчики и расходомеры-счетчики газа (далее — счетчики) объемного типа, методика поверки которых допускает использование воздуха в качестве поверочной среды, и устанавливает методику их периодической поверки.

Счетчики, снабженные устройствами пересчета результатов измерений объема газа при рабочих условиях к результатам соответствующих измерений при стандартных условиях (корректорами), поверяют поэлементно или поканальчо по методике, излаженной в руководстве по эксплуатации {РЭ). Поверку по каналу измерений объемного расхода и объема этих счетчиков проводят в соответствии с настоящим стандартом.

  • 1.2 Первичную поверку счетчиков проводят по методике, которая должна быть изложена в РЭ на счетчик конкретного типа.

2 Нормативные ссылки

В настоящем стаодарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ S.395—ВО Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования

ГОСТ 1552В—В6 Средства измерений расхода. объема или массы протекающих жидкости и паза. Термины и определения

Примечание — При поп ьзовэни н нас тоящи м стан да ртам целесосврв зно гзрове ри ть действие ось точных стандартов на территории государства гя соответствующему указателю стандарт™, составленному по состоянию на 1 января текущего года, и иютввтствующим информационным указателям, опубликованным в текущем году. Есл я ссылочный документ за манен (изменен). то при пользовании нас таящим ста нда ртом следует рукоаодст воеагь-ся замененным (измененным; стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

В настоящем стандарте применены термины в соответствии с ГОСТ 15528 и рекомендациями по межгосударственной стандартизации, принятыми Евразийским советам по стандартизации, метрологии и сертификации (ЕАСС) [1], а символы и обозначения — в соответствии со стандартам И СО (2].

4 Операции поверки

При поверке счетчиков выполняют операции:

  • - внешний осмотр;

  • - опробование;

  • - определение метрологических характеристик.

Издание официальное

5 Средства поверки
  • 5 1 При поверке сметчиков применяют поверочные установки:

  • - с эталонным газовым мерником;

  • - трубопоршисаого типа;

  • - с эталонным счетчиком газа:

  • - с эталонным дакритическим или критическим соплом.

  • 5.2 Требования к поверочным установкам и их схемы приведены в приложении А

  • 5.3 Порядок работы на поле роч пых уста новках кпн крот кого типа, метода ки вы полно н и я измерении с помощью этих установок и их поверки приводят в РЭ на установку конкретного типа.

  • 5.4 Допускается применять другие вновь разработанные или находящиеся в эксплуатации средства поверки, прошедшие испытания дгя целей утверждения типа в соответствии с правилами по метрологии, принятыми Госстандартом России S3].

6 Требования безопасности
  • 6.1 Лица, проводящие поверку, должны быть ознакомлены с правилами (условиями) безопасной работы счетчика и средств поверки, указанными в РЭ на них, и пройти инструктаж по технике безопасности.

  • 6.2 Все работы по монтажу и демонтажу счетчиков выполняют при неработающей поверочной установке.

  • 6.3 При монтаже и демонтаже громоздких счетчиков (массой более 30 кг) следует использовать подъем! ю-тра i чело ртныв у строй ст ва.

  • 6.4 Конструкций соединительных элементов счетчика и поверочной установки должна обеспечивать надежность крепления счетчика и фиксацию его положения в течение всего цикла поверки.

7 Требования к квалификации поверителей

К проведению измерений при поверке и обработке результатов измерений допускают лиц, аттестован ных в качестве поверителей в соответствии с прав илами по метрологии, пр и i пятыми Госстацда ртом России [4], и изучивших настоящий стандарт, а также специально обученных лиц, работающих под руководством поверителей.

8 Условия поверки и подготовка к ней
  • 8.1 В качестве поверочной среды используют воздух.

  • 8.2 Требования к помещению, в котором должна находиться поверочная установка, излагают в РЭ поверочной установки.

  • 8.3 При проведении поверки соблюдают нормальные условия в соответствии с ГОСТ 6.39S.

    температура окружающею ноадуха. "С............................................. 20

    птносительная влажность окружающего воздуха, % .. ................................. 20

    атмосферное давление. кПа.............................................. 34.0- * 1-06,7:

    отклонение напряжения питания от номинального, %................................... 1

    отклонение частоты питания переменного тона ат номинальной, Гц...................... ±

    разность температур окружающего воздуха и поверочной ервды. С..................... не Бапве ± 1;

    скорость изменения температуры окружающего воздуха и поверочной среды. СУч......... не Более ± 1.

  • 8.4 Перед поверкой счетчики выдерживают в помещении, где проводят поверку, не менее 1 ч.

  • 8.5 Счетчики и средства поверки подготовляют к работе в соответствии с РЗ на них.

  • 8.6 После установки счетчика на поверочной установке проверяют герметичность мест подсоединения сметчика к поверочной установке.

  • 8.7 Счетчик представляют на поверку со следующими документами:

  • - паспортом на счетчик или свидетельством о предыдущей поверке;

  • - руководством по эксплуатации;

  • - протоколом испытаний на герметичность;

  • - протоколом испытаний на сопротивление изоляции.

  • 8.8 Поверку сметчиков проводят как индивидуально, так и партиями (до 7 шт. одновременно).

2

9 Проведение поверки

9.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • - соответствие требованиям 8.7.

  • - наличие товарного знака предприятия-изготовителя, а также надписей с указанием типа, порядкового номера, года изготовления, наибольшего избыточного давления, максимального и минимального значений расхода.

9.2 Опробование

  • 9.2.1 Опробование счетчика проводят, пропуская через него поток воздуха со значением расхода нс менее 10% номинального. При атом счетчик должен работать устойчиво, без рывков, заеданий, посторонних шумов.

Показания отсчетного устройства должны равномерно увеличиваться.

  • 9.2.2 Операцию по 9.2.1 повторяют при максимальном значении расхода.

9.1 Определение метрологических характеристик

9.11 Основную относительную погрешность определяют по результатам сравнения пропущенного через эталонный счетчик контрольного объема воздуха с показаниями поверяемого счетчика.

Контрольный объем воздуха в зависимости от типа поверочной установки (см. приложение А) может быть задан следующими способами:

  • - в установках колокольного и поршневого типов контрольный объем задают как геометрический объем, отсекаемый движущимся поршнем или колоколом при прохождении между двумя фиксированными точками;

  • - при применении эталонного счетчика для вычисления контрольного объема используют ого показания:

  • - е сопловых установках значение контрольного объема воздуха получают путем интегрирования по времени контрольного значения расхода воздуха, задаваемого соплом, или (при постоянном расходе) как произведение значения расхода воздуха на время пропускания его через счетчик.

  • 9.3.2 Минимальное значение контрольного объема воздуха определяют по разрешающей способности поверяемого счетчика и характеристикам поверочной установки, приведенным в РЭна установку конкретного типа.

  • 9.3.3 Показали я счатч икса могут быть сняты визу ал ьно по стсчетн юму устройству или (п ри на линии импульсного выхода) по числ у зарегистрнроваг 1ных им п ул ьсоа.

  • 9.3.4 Значения расхода воздуха, при которых проводят поверку, указывают в методике, которая должна быть изложена в РЗ счетчика конкретного типа. При этом соблюдают следующие требования:

  • - для механических (тахометрических, диафрагменных, барабанных) счетчиков число точек расхода воздуха Q должно быть на манее трех с обязательным включением ма ксимального расхода воздуха Оп,ая и минимального расхода воздуха Qmin. Если на счетчиках указан только ОП|ак. та О1|1|п для диафрагменных и барабанных счетчиков принимают равным 5 % ОГ|., з для тахометрических — 10 %

  • - для счетчиков, имеющих электронную корректировку выходного сигнала (линеаризация характеристики, активные фильтры и др.), число точек расхода воздуха должно быть не менее семи с обязательным включением Qmin и

При каждом значении расхода воздуха поверку проводят до трех раз. Если по результатам первого измерения основная относительная погрешность счетчика нс превышает предела допускаемой основной погрешности, повторные измерения не проводят. 8 противном случав измерения повторяют и за результат принимают среднеарифметическое из полученных значений.

  • 9.3.5 Основную относительную погрешность счетчика 8, %, вычисляют по формуле

    100—.i.

(1)

где Усч — объем воздуха, измеренный поверяемым счетчиком, мэ: V; — объем воздуха, заданный (измеренный) поверочной установкой, м3;

д — поправка, определяемая разницей давления в поверяемом счетчике и в поверочной установке. “2.

3

PV0

■ 100.

(2:.

где др_ разность значений абсолютных давлений □ поверочной установке и поверяемом счетчике,

Па; Ар принимают со знаком минус, если давление в поверяемом счетчике более давления е эталонной поверочной установке,

р — абсолютное давление в поверяемом счетчика, Па.

Основная относительная погрешность не должна превышать предела допускаемой основной относительной погрешности, указанного в паспорте счетчика.

  • 9.3.6 Потери {падение) давления па поверяемом счетчике определяют при максимальном значении расхода воздуха как разность давлений на входе и выходе счетчика.

Потери давления не должны превышать допускаемых потерь давления, указанных в паспорте или РЗ счетчика конкретного типа.

10 Оформление результатов поверки
  • 10.1 Результаты поверки вносят с протокол по форме, приведенной в приложении Б.

  • 10.2 При положительных результатах поверки счетчик признают годным к применению, наносят повврительноа клеймо в соответствии с правилами по метрологии, принятыми Госстандартом России [5]. и пломбируют доступ к счетному механизму и элементам регулировки.

  • 10.3 При отрицательных результатах поверки счетчик считают непригодным к эксплуатации, повяритальное клеимо гасят и оформляют извещение о непригодности счетчика с указанием причин в соответствии с правилами по метрологии, принятыми Госстандартом России [6].

Приложение А (справочное)

Требования к поверочным установкам

Повврочныв установки (далее — установка), схемы которых приведены на рисунках А. 1 —А.5, состоящие из эталонного средства измерений и вспомогательных устройств, должны обеспечивать позерку счетчиков и удовлетворять следующим требованиям:

  • - диапазон работы пввирочней установки дапжйн быть не меняв диапазона работы емвтчика;

  • - предал допускаемой основной относительной погрешности установки не должен превышать предала допускаем ей основной относительной погрешности счетчика;

  • - избыточное давление (или разрежение], создаваемое установкой, должно превышать потери давления в средствах поверки, счетчике и соединительной арматуре;

  • - в качестве рабочей -среды следует использовать воздух;

  • - должны быть обеспечены простота и надежность [герметичность] подсоединения счетчика.

Установка должна быть укомплектована средствами измерений давления (разрежения), температуры, гзетври давления, а при необходимости также средствами измерений времени, атмосферного- давления, влажности воздуха. Класс 1 очност и применяемых приборов должен быть таким, чтобы вносимая ими дополнительная погрешность обеспечивала суммарную погрешность установки не более предала допускаемой основной относительной погрешности.

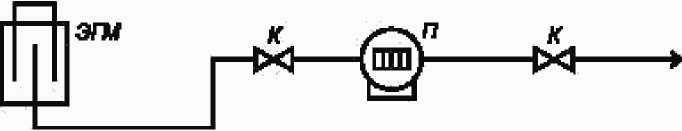

Рисунок А. 1 — Поверочная установка с эталонным газовым мерником

Рисунок А.2 — Поверочная установка труБапаршнеясто типа

3

Рисунок А.З — Поваренная установка с-эталонным Счетчиком таза

Рисунок А.4 — Поверочная установка с эталонным докритическим соплом

Рисунок А.5 — Поввречныя установка с эталонным критическим соплом, работающим на отсасывание

Рисунок А.б — Поверенная установка с эталонным критическим соплом, райо тающим на нагнетание

Условные обознанвния:

Л — поверяемый счетчик: 3 — эталонный счетчик. ЗОИ— газовый мерник (колокольный}; К — краны запорные и регулировочные; ГЛ У—трубопоршневан установка: С — сопла: ГР—генератор раскола (насос, компрессор}

ПрилажвннвБ (рекомэндувмое)

Форма протокола поввркн

ПРОТОКОЛ ГЛ_________от*_______-___________________________

Счетчик газа типа_____________________________________. Заводской ГЛ

П редп риятие-нз го тавит ел ь

П ринадпежит

наименование оргиньиаиии представившей на поверву

Потеря давления при Отвя

Расход воздуха, при котором проводят поверку, J

Объем! воздуха, wa

Основная О1 носитель!!ая погрешность 5, %

^=н

Допускаемая основная относительная погрешность

Счвтчик газа

падай (негоден-'/

П'авер ипйл ь___________________________________________________________________________________________________

подпись                                                фамилия, имя. отчество

Библиография

[1J Ракомендйция по межгосударственной стандартизации РМГ 2D—S9

[2] Стандарт ИСО ISO 40GC119B111

[3J Правила по мет роле г и-и ПР 5D.2.0CD—94

  • [4]  Правила по метрагнмии ПР 50.2.01 2—94

  • [5]  Правила пи метрагндии ПР 5D.2.O07—94

[Б] П ра вила по метрологи и ПР 50.2. DOS—94

Государственная система обеспечения единства измерений. Mei религия. Основные термины и определения

Measurements of Fluid in closed conduits.. Vocabulary and Symbols. (Измерения в закрытых кв напал. Словарь и условные обозначения)

Государственная система обеспечения единства измерений. Порядок, проведения испытаний и утверждения типе средств измерений

Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений

Государственная система Обеспечения единства измерений. Поввритвльныв клейма

Государственная система Обеспечения единства измерений. Порядок проведения поверки средств измерений

1 Оригинал международного стандарта — во ВНИИКИ Госстандарта России.

УДК 601.122.089.6:006.354                              МКС 17.020                              Т88.3

Ключевые слова, газ. сч&тчики газа, методика говорки, поверочная установка счетчиков газа, предел допускаемой основной относительной погрешности

РвдагтЬр Л.й.

Технический редактор B.W. Прусакова

Корре м-эр Г И. Килшиенка

Компьютерная иерсгка /?.Д. Круговой

Изд. лиц КЙ 02354 йт 14 .07.2000 Сдано в ма-бар 04.06.2&&3. Подписано в печать 19.09.20йЗ. Уел-, поч. л. 1,40. Уч.*-изд_ л. 0.60.

Тираж 600 aits. С 12027. Зак. Й19.

ИЛ К Издатель л во стандартов, 107076 Москва. Колодезны и пер.. 14 hLlpJ/viww.slandards.ru      e-rnaiL infcj'fiisLandardy. ru

На5раж> а Издательстве на ПЭВМ

Филиал ИЛИ Издатепьст по стандартов — тип. в Московский печагник:*, 105062 Москва Ляпин пер.. 6.

Пл р № 0BDW2
