Методика поверки «Клещи-мультиметры цифровые типа М266 фирмы Mastech, Гонкoнг» (МП.РТ.332-96)

Методика поверки

Тип документа

Клещи-мультиметры цифровые типа М266 фирмы Mastech, Гонкoнг

Наименование

МП.РТ.332-96

Обозначение документа

ФГУ "Ростест-Москва"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



“УТВЕРЖДАЮ”

И.о.зам. Генерального директора -МОСКВА”

Э.И. Лаптиев

1997 г.

КЛЕЩИ - МУЛЬТИМЕТРЫ ЦИФРОВЫЕ типа М266 фирмы Mastech, Гонконг

МЕТОДИКА ПОВЕРКИ

МП- РТ - 332-96

Е.В. Котельников

Начальник лаборатории 447

В.Д. Нефёдов

Главный специалист лаб.447, к.т.н.

МОСКВА 1997 г.

Настоящая методика распространяется на мультиметры цифровые с бесконтакным датчиком тока типа М266, предназначенные для измерения параметров: переменного электрического тока (напряжение, ток ) и напряжения постоянного электрического тока; параметров электрических цепей ( сопротивление постоянному току, проводимость), а также для измерения сопротивления изоляции в сочетании с приставкой М261, и устанавливает методы и средства его поверки при ввозе из-за границы и в процессе эксплуатации.

Данная методика поверки соответствует методическим указаниям МИ 1202-86 “Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки.”

1. Операции и средства поверки.

  • 1.1. Периодичность поверки - 1 год.

  • 1.2. При проведении поверки должны быть выполнены операции и применены эталонные средства, указанные в таблице 1 данной методики.

Таблица 1.

№ п/п

Наименование операции

№ пункта методики

Наименование эталонных средств

1.

Внешний осмотр

5.1

Визуально

2.

Опробование

5.2

Установка УППУ-1м,калибратор В1-13, магазин Р327, мера Р4012; трансформатор тока И509, кл.0,2; амперметр Д5017, кл.0,2; установка УЗОО и трансформатор питания типа ТДО-3

3.

Проверка основной погрешности измерения напряжения постоянного тока, сопротивления постоянному току, напряжения и силы переменного тока

5.3

то же

Примечание:

• допускается использование других эталонных средств, удовлетворяющих условиям поверки.

  • 2. Требования безопасности.

    • 2.1. К работе допускаются лица, изучившие Руководство по эксплуатации мультиметра и прошедшие инструктаж по технике безопасности при работе с оборудованием, напряжением до 1000 В.

  • 3. Условия поверки.

Все испытания, если не оговорено отдельно, следует проводить в нормальных

№ п/п

Наименование параметра

Значение параметра

1.

Температура окружающей среды, °C

18-28

2.

Относительная влажность воздуха, %

<75

3.

Напряжение питания: • батарея, В

9

  • 4. Подготовка к поверке.

    • 4.1. Подготовить таблицы в соответствии с Приложением 2 к данной методике.

  • 5. Порядок проведения поверки.

    • 5.1. Внешний осмотр, проверка комплектности.

При осмотре должно быть установлено:

  • • наличие свидетельства о предыдущей поверке;

  • • наличие маркировки;

  • • наличие четких функциональный надписей и отметок на передней стенке корпуса мультиметра.

  • 5.2. Опробование.

    • 5.2.1. Опробование мультиметра производится путем контроля работоспособности мультиметра на верхних пределах измерения для всех режимов работы мультиметра, а также путем проверки параметров режима контроля проводимости в соответствии с указаниями Руководства по эксплуатации.

Результат считается положительным, если не обнаружено нарушения работоспособности мультиметра.

  • 5.3. Проверка основной погрешности.

    • 5.3.1. Проверка основной погрешности мультиметра по напряжению постоянного тока, сопротивлению постоянному току, силе и напряжению переменного тока производится путем задания измеряемой физической величины на его входе и её измерения мультиметром, причем в соответствии с соотношением погрешностей эталонных средств и исследуемых образцов, в каждой поверяемой точке, в которой проверяется погрешность, следует производить одно измерение для определения указанных величин,

    • 5.3.2. Результаты измерений должны заноситься в протокол, форма которого определяется организацией, проводящей поверку.

    • 5.3.3. Схемы поверки приведены в Приложении! данной методики.

    • 5.3.4. Определение основной погрешности производится методом сравнения значения измеренного задаваемой физической величины с её расчетным значением в проверяемой точке, уменьшенным или увеличенным на величину предела основной погрешности мультиметра и выполняется в точках, указанных в Приложении 2 данной методики.

Все действия с мультиметром должны производиться в соответствии с его Руководством по эксплуатации.

Для каждой проверяемой точки выполняются указанные ниже операции.

5.3.5. Устанавливается значение измеряемой физической величины Хд ■ на входе мультиметрав соответствии с i-ой проверяемой точкой.

  • 5.3.5.3. Регистрируется измеренное её значение Хи i по показанию мультиметра.

  • 5.3.5.4. Результат считается положительным, если значние Хи i удовлетворяет следующему условию:

(Хда - Хда*5х/100) < Хи, < (Xi + Хда*5х /100),

где X да -действительное значение физической величины на выходе мультиметрав i-ой проверяемой точке; Sx - основная погрешность измерения мультиметром данной физической величины на данном пределе измерения.

  • 5.3.5.5. Если хотя бы в одной проверяемой точке погрешность выходит за допустимые пределы, то образец бракуется.

  • 6. Оформление результатов поверки.

    • 6.1. Мультиметр, прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдается свидетельство о поверке по форме, установленной в ПР 50.2.006-94.

    • 6.2. Мультиметр, не удовлетворяющий требованиям пунктов 5 данной методики, признается непригодным и к применению не допускается. Отрицательные результаты поверки оформляются выдачей извещения о непригодности к применению.

Приложение 1

СХЕМЫ ПОДКЛЮЧЕНИЯ ЭТАЛОННЫХ СРЕДСТВ И ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ ПРИ ПРОВЕДЕНИИ ПОВЕРКИ

Рис. 1. Схемы поверки по напряжению постоянного тока

~1х

Рис. 2. Схемы поверки по силе переменного тока

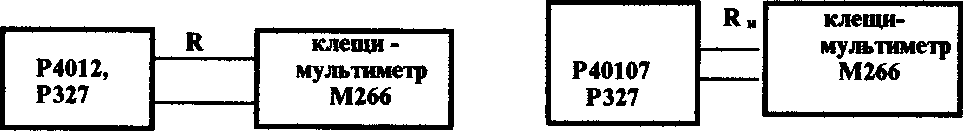

Рис. 3. Схема поверки по сопротивлению постоянному току

Рис.4. Схема поверки в режиме измерения сопротивления изоляции

ПОВЕРЯЕМЫЕ ТОЧКИ

И ДИАПАЗОНЫ ДОПУСТИМЫХ ЗНАЧЕНИЙ

Г

юстоянный ток

№ п/п

диапазон

номинал

измерение напряжения

верхний предел

НИЖНИЙ предел

В

В

в

В

1

1000 В

-1000 В

-991

-1009

2

1000 В

-200 В

-196,76

-203,24

3

1000 В

-20 В

-18,056

-21,944

4

1000 В

■4В

-2,1712

-5,8288

5

1000 В

5,8288

2,1712

6

1000 В

200 В

203,24

196,76

7

1000 В

300 В

303,74

296,26

8

1000 В

1000 В

1009

991

ПЕРЕМЕННЫЙ

ТОК

№ п/п

частота

диапазон

номинал

измерение силы тока

верхний предел

НИЖНИЙ предел

Гц

А

А

А

А

1

50 Гц

200

40

41,105

38,895

2

50 Гц

200

190

193,655

186,345

3

50 Гц

1000

400

411,05

388,95

4

50 Гц

1000

600

614,45

585,55

5

50 Гц

1000

800

824,65

775,35

6

50 Гц

1000

900

927,2

872,8

№ п/п

частота

диапазон

номинал

измерение напряжения

верхний предел

нижний предел

Гц

В

в

В

В

1

50

750

50

54,05

45,95

2

50

750

150

154,95

145,05

3

50

750

300

306,3

293,7

4

50

750

400

407,2

392,8

5

50

750

600

609

591

6

50

750

750

760,35

739,65

7

500

750

150

154,95

145,05

8

500

750

400

407,2

392,8

9

500

750

750

760,35

739,65

СОПРОТИВЛЕНИЕ ПОСТОЯННОМУ ТОКУ

№ п/п

диапазон

номинал

измерение сопротивления

верхний предел

нижний предел

1

200 Ом

40 Ом

40,63

39,37

2

200 Ом

190 Ом

191,98

188,02

3

20 кОм

4 кОм

4,045

3,955

4

20 кОм

8 кОм

8,081

7,919

5

20 кОм

10 кОм

12,117

11,883

6

20 кОм

16 кОм

16,153

15,847

7

20 кОм

19 кОм

20,189

19ЛП

СОПРОТИВЛЕН

НЕ ИЗОЛЯЦИИ (с приставкой М261)

№ п/п

диапазон

номинал

измерение сопротивления изоляции

верхний предел

НИЖНИЙ предел

1

20Мом

4 МОм

4,085

3,915

2

20 Мом

8 МОм

8,153

7,847

3

20Мом

10 МОм

10,187

9,813

4

20 Мом

20 МОм

20,85

19,15

5

2000 Мом

400 МОм

415,3

384,7

6

2000 Мом

1000 МОм

1044,2

955,8

7

2000 Мом

2000 МОм

2086,7

1913,3

ТЕСТ

№ п/п

диапазон

номинал

действительное значение

Ом

сигнал

Ом

1

<30

есть звуковой сигнал

C;\M266\mp-266.doc
