Методика поверки « Государственная система обеспечения единства измерений Газоанализаторы переносные "Полярис" "Метан СН4" модели 1001 и 1011» ( MП-242-2007-2018)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
![Методика поверки. Государственная система обеспечения единства измерений Газоанализаторы переносные](mp_html/134369361365891d2027bf8_files/134369361365891d2027bf8-1.jpg)
ронин
«22» января 2018 г.
УТВЕРЖДАЮ
И.о. директора им. Д.И. Менделеева»
Государственная система обеспечения единства измерений Газоанализаторы переносные "Полярис” ”Метан-СН4” модели 1001 и 1011 Методика поверки МП-242-2007-2018
Заместитель руководителя
научно-исследовательского отдела
в области физ ФГУП "В
г. Санкт-Петербург 2018 г.
государственных эталонов мических измерений имУд.И. Менделеева” /I А.В. Колобова
~7
![Методика поверки. Государственная система обеспечения единства измерений Газоанализаторы переносные](mp_html/134369361365891d2027bf8_files/134369361365891d2027bf8-2.jpg)
![Методика поверки. Государственная система обеспечения единства измерений Газоанализаторы переносные](mp_html/134369361365891d2027bf8_files/134369361365891d2027bf8-3.jpg)
работник руко^егдит/ль лаборатории ,Б. Соколов
![Методика поверки. Государственная система обеспечения единства измерений Газоанализаторы переносные](mp_html/134369361365891d2027bf8_files/134369361365891d2027bf8-4.jpg)
Настоящая методика поверки распространяется на газоанализаторы переносные "Полярис" ’’Метан - СН4" модели 1001 и 1011, выпускаемые ООО «ЭМИ-Прибор», г. Санкт-Петербург, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
1 Операции поверки1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения | |
при первичной поверке |
при периодической поверке | ||
1 Внешний осмотр |
6.1 |
да |
да |
2 Опробование |
6.2 |
да |
да |
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
4 Определение метрологических характеристик |
6.4 | ||
4.1 Определение основной погрешности |
6.4.1 |
да |
да |
4.2 Определение абсолютной погрешности срабатывания порогового устройства газоанализатора |
6.4.2 |
да |
нет |
4.3 Определение вариации показаний |
6.4.3 |
да |
нет |
4.4 Определение времени установления показаний |
6.4.4 |
да |
да |
-
1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.
-
2.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C |
Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2 | |
Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст. | |
Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С | |
6.4 |
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 |
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм * |
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
6.4 |
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 * |
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм * | |
Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением | |
Стандартные образцы газовых смесей метан - азот (ГСО 10532-2014) в баллонах под давлением (характеристики приведены в Приложении А) | |
2.21 ствующие |
Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь дей-свидетельства о поверке, стандартные образцы состава в баллонах под давлением - |
действующие паспорта.
-
2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью Ч
-
3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.
-
3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.
-
3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).
-
- температура окружающей среды, °C 20±5;
-
- диапазон относительной влажности окружающей среды, % от 45 до 80;
-
- атмосферное давление, кПа 101,3±3;
-
- механические воздействия, внешние электрические и магнитные поля (кроме магнитного поля Земли), влияющие на метрологические характеристики, должны быть исключены;
-
- питание газоанализатора осуществлять от встроенного блока аккумуляторного.
-
5.1 Выполнить мероприятия по обеспечению условий безопасности.
-
5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
-
5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
-
5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.
-
5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.
-
5.6 Рекомендуемые схемы подачи ГС на газоанализаторы приведены на рисунках 1 и 2.
1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
4
6
![Методика поверки. Государственная система обеспечения единства измерений Газоанализаторы переносные](mp_html/134369361365891d2027bf8_files/134369361365891d2027bf8-5.jpg)
1 - источник ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый;
4 - ротаметр (индикатор расхода); 5 - тройник; 6 - газоанализатор (показан условно)
Рисунок 1 - Схема (рекомендуемая) подачи ГС из баллонов под давлением на газоанализаторы
![Методика поверки. Государственная система обеспечения единства измерений Газоанализаторы переносные](mp_html/134369361365891d2027bf8_files/134369361365891d2027bf8-6.jpg)

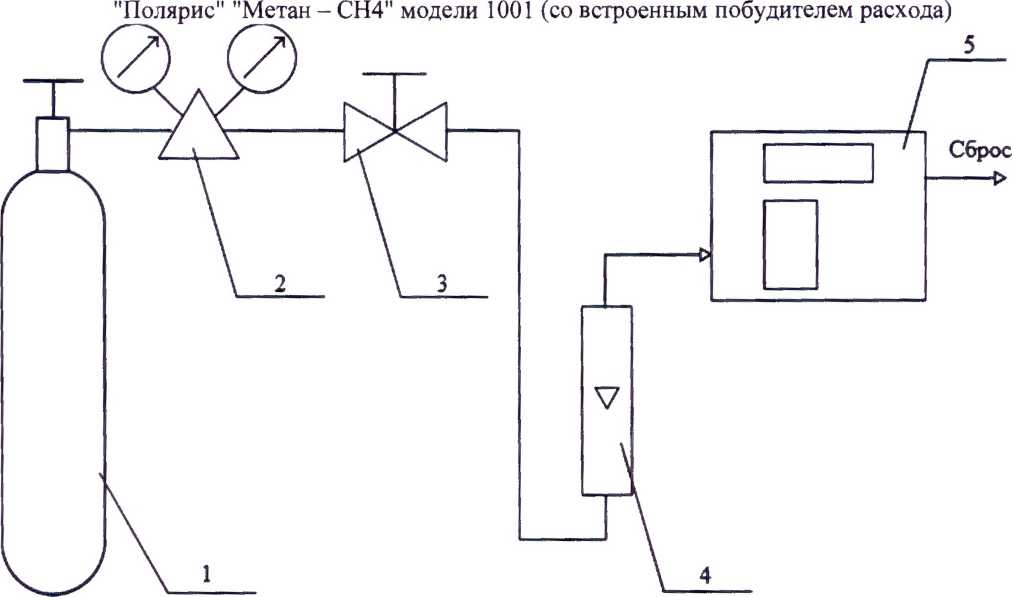

1 - источник ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 - ротаметр (индикатор расхода); 5 - поверяемый газоанализатор (показан условно)
Рисунок 2 - Схема (рекомендуемая) подачи ГС из баллонов под давлением на газоанализаторы "Полярис" "Метан - СН4" модели 1011 (без встроенного побудителя расхода)
6 Проведение поверки-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:
-
- соответствие комплектности (при первичной поверке) требованиям п. 1.6 руководств по эксплуатации соответственно модели поверяемого газоанализатора: МРБП.413327.017 РЭ (для модели 1001), МРБП.41332.017-01 РЭ (для модели 1011);
-
- соответствие маркировки требованиям п. 1.10 руководств по эксплуатации соответственно модели поверяемого газоанализатора: МРБП.413327.017 РЭ (для модели 1001), МРБП.41332.017-01 РЭ (для модели 1011);
-
- газоанализатор не должен иметь повреждений, влияющих на работоспособность.
-
6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 При опробовании проверяют общее функционирование газоанализатора при включении электрического питания согласно п. 2.2 руководств по эксплуатации соответственно модели поверяемого газоанализатора: МРБП.413327.017 РЭ (для модели 1001), МРБП.41332.017-01 РЭ (для модели 1011).
По окончанию времени прогрева газоанализатор переходит в режим измерений.
-
6.2.2 Результат опробования считают положительным, если:
-
- органы управления газоанализатора функционируют;
-
- во время тестирования отсутствуют сообщения об отказах;
-
- после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).
-
6.3 Подтверждение соответствия программного обеспечения
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора (номер версии и контрольная сумма встроенного ПО отображается на дисплее при включении газоанализатора);
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
-
6.4 Определение метрологических характеристик
-
6.4.1 Определение основной погрешности газоанализатора
Определение основной погрешности газоанализатора проводят по схеме рисунков 1 или 2 (в соответствии с моделью поверяемого газоанализатора) в следующем порядке:
-
1) На вход газоанализатора подают ГС (Приложение А) в последовательности
-№№ 1-2-3-2-1-3-при первичной поверке;
-
- №№ 1—2 — 3 при периодической поверке.
Время подачи каждой ГС не менее утроенного времени установления показаний, время подачи контролируют с помощью секундомера.
Расход ГС устанавливают вентилем точной регулировки:
-
- равным (0,5±0,1) дм3/мин для газоанализаторов модели 1011 "Метан-СН4";
-
- для газоанализаторов модели 1001 ”Метан-СН4" так, чтобы расход газа через ротаметр 4 в линии сброса был на уровне (0,1 - 0,3) дм3/мин.
-
2) фиксируют установившиеся показания газоанализатора при подаче каждой ГС;
-
3) значение основной абсолютной погрешности газоанализатора Д^ объемная доля метана, млн'1, рассчитывают по формуле
4( = С(-С(Д, (1)
где Ci - установившиеся показания газоанализатора при подаче z-й ГС, объемная доля метана, млн'1;
С* - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля метана, млн1.
Результаты определения основной абсолютной погрешности считают положительными, если основная погрешность не превышает ±(5+0,1-Свх) млн’1, где Свх - номинальное значение объемной доли метана на входе газоанализатора, млн’1.
-
6.4.2 Определение вариации показаний газоанализатора
Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.
Значение вариации показаний газоанализаторов т9д, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле где С^, СГ • результат измерений содержания определяемого компонента при подходе к точке 2 со стороны больших и меньших значений, объемная доля определяемого компонента, млн1;
До - пределы допускаемой основной абсолютной погрешности газоанализатора в
точке 2, объемная доля определяемого компонента, млн’1.
Результат испытания считают положительным, если вариация показаний газоанализатора не превышает 0,2 в долях от пределов допускаемой основной погрешности.
-
6.4.3 Определение погрешности срабатывания порогового устройства
Определение погрешности срабатывания порогового устройства допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 3 в следующем порядке:
-
1) Устанавливают значение порога срабатывания сигнализации равным 1600 млн-1.
-
2) На вход газоанализатора подают ГС № 3;
-
3) Фиксируют установившиеся значения выходного сигнала газоанализатора в момент срабатывания сигнализации.
Значение погрешности срабатывания аварийной сигнализации, рассчитывают по формуле
Ас = Сс — Су, (3)
где Сс - показания газоанализатора в момент срабатывания сигнализации, объемная доля
метана, млн’1;
Су - установленное значение порога срабатывания сигнализации, объемная доля метана, млн'1.
Результат определения абсолютной погрешности срабатывания сигнализации считают положительным, если значение погрешности не превышает ±5 млн’1.
-
6.4.4 Определение времени установления показаний
Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 и в следующем порядке:
-
1) на вход газоанализатора подают ГС № 3, фиксируют установившиеся показания газоанализатора;
-
2) вычисляют значение, равное 0,9 установившихся показаний газоанализатора;
-
3) подают на вход газоанализатора ГС № 1, фиксируют установившиеся показания газоанализатора. Отклонение от нулевых показаний должно быть не более 0,5 в долях от предела допускаемой основной абсолютной погрешности;
-
4) подают на вход газоанализатора ГС № 3, включают секундомер и фиксируют время достижения значения, рассчитанного в п. 2).
Результат определения времени установления показаний считают положительным, если время установления показаний не превышает 8 с.
7 Оформление результатов поверки-
7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.
-
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или техническую документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке установленной формы. На оборотной стороне свидетельства о поверке указывают:
-
- перечень стандартных образцов, с помощью которых произведена поверка газоанализатора;
-
- перечень влияющих факторов с указанием их значений;
-
- метрологические характеристики газоанализатора;
-
- указание на наличие Приложения — протокола поверки (при его наличии);
-
- дату поверки;
-
- наименование подразделения, выполнявшего поверку.
Свидетельство о поверке должно быть подписано:
На лицевой стороне:
-
- руководителем подразделения, производившего поверку,
-
- поверителем, производившим поверку;
На оборотной стороне:
-
- руководителем подразделения, производившего проверку (не обязательно),
-
- поверителем, производившим поверку.
-
7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.
Приложение А
(обязательное) Характеристики ГС, используемых при проведении поверки газоанализаторов
Таблица А.1
Определяемый компонент |
Диапазон измерений содержания опре-деляемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | ||
ПГС№1 |
ПГС №2 |
ПГС №3 | ||||
Метан (СНд) |
От 0 до 2000 млн'1 |
Азот |
О. ч. сорт 1 по ГОСТ 9293- 74 | |||
0,1 %± 10 % отн. |
0,18 %± 10 % отн. |
±3 % отн. |
ГСО 10532- 2014 | |||
Примечания:
|
8
