ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные с криволинейными бортовыми стенками наливных судов (танкеров и барж), номинальной вместимостью от 100 до 500 м3 МЕТОДИКА ПОВЕРКИ МП 0761-7-2017

Начальник НИО-7

,___ Кондаков А.В.

2-62-75: 272-54-55

Казань 2017 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» 26июня 2017 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 67

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ОАО «ЛОРП» и ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

ЗТермины и определения

12.10 Определение предельного уровня градуировки танка

танкера

Приложение А

Приложение Б

Приложение В

Приложение Г

ПриложениеД

Приложение Е

Библиография

Государственная система обеспечения единства

измерений

Резервуары (танки) стальные прямоугольные

с криволинейными бортовыми стенками наливных

судов (танкеров и барж), номинальной вместимостью

от 100 до 500 м1 2 3.Методика поверки

МП 0761-7-0217

ЗТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей Инструкции применены следующие термины с соответствующими определениями:

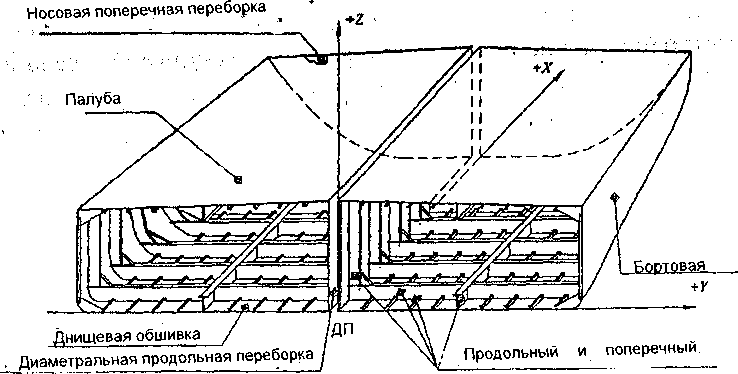

  • 3.1 резервуар (танк) наливного судна: Грузовой отсек в корпусе наливного судна (танкера), ограниченный снаружи бортовой и днищевой обшивками судна, изнутри - продольной диаметральной переборкой (ДП) и двумя поперечными переборками, с индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

  • 3.1.1 Танки, расположенные с левого и правого бортов танкера в носовой его части состоят из двух частей: передней (носовой) и задней (кормовой). Передняя часть танка имеет наклонную (с выгнутой поверхностью) боковую стенку, а задняя часть представляет собой прямоугольный параллелепипед с вертикальной боковой стенкой.

  • 3.1.2 Танки, расположенные в средней и кормовой частях танкера представляют собой прямоугольные параллелепипеды с вертикальными боковыми стенками.

  • 3.1.3 Поперечные переборки танков по 3.1.1 и 3.1.2 представляют собой вертикальную стенку из листовой стали, подкрепленную силовым набором (рамным и холостым).

  • 3.1.4 Бортовая обшивка наливного судна (танкера) является одновременно и боковыми продольными стенками танков.

  • 3.1.5 Днищами танков является днищевая обшивка танкера. Бортовая и днищевая обшивки танкера изготовлены из листовой стали и подкреплены рамным и холостым силовыми наборами.

3.2 поверка танка наливного судна (далее - танка):Совокупность операций, выполняемых органами Государственной метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

З.Зградуировочная таблица: Зависимость вместимости танка от уровня его наполнения при нормированном значении температуры, равной 20°С.

Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости (нефти и нефтепродуктов) находящихся в нем.

3.4градуировка танка: Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

З.бвместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

'ч—-            З.бноминальная вместимость танка: Вместимость танка, соответствующая предельному уровню

наполнения его, установленная нормативным документом для конкретного типа.

3.7действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

3 8посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1см высоты наполнения.

З.Экоэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

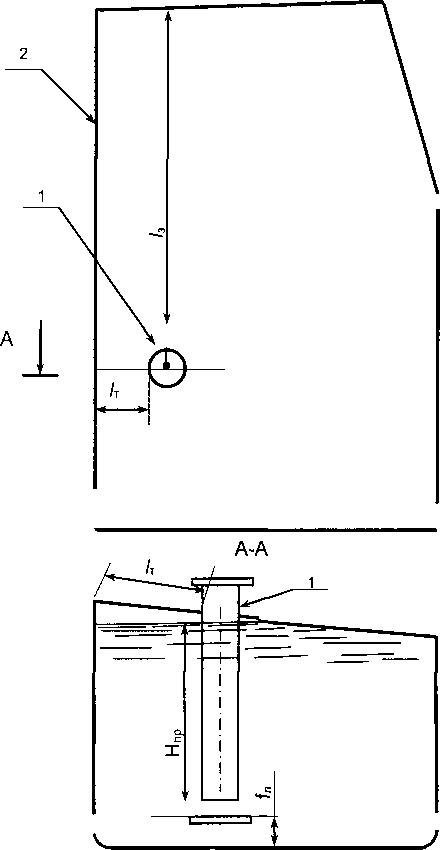

3.10 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы, которой касается груз измерительной рулетки при измерениях базовой высоты танка, уровня нефти и нефтепродуктов и воды при эксплуатации танка. Она при угле дифферента судна, равном нулю, является исходной точкой при составлении градуировочной таблицы танка.

З.Ибазовая высота танка: Расстояние по вертикали от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

3.12уровень жидкости (высота наполнения):Расстояние по вертикали между свободной поверхностью жидкости, находящейся в танке, и точкой касания дна измерительной трубы грузом рулетки.

  • 3.13 рабочая зона: Пространство, ограниченное по высоте 2 м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания поверителей при поверке танка-по ГОСТ 12.1.005.

  • 3.14 дифферент наливного судна: Наклон наливного судна в продольной плоскости. Дифферент наливного судна определяет разность осадки (углубления) его кормой и носом. Дифферент наливного судна регулируют приемом или удалением водяного балласта.

  • 3.15 степень наклона танка (судна): Величина у/', выражаемая через тангенс угла дифферента, рассчитываемая по формуле

у/' =tga,                                                 (1)

где a - угол дифферента судна в градусах.

  • 3.16 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 3.17 государственные учетные и торговые операции, взаимных расчетов между поставщиком и потребителем: Операции, проводимые между поставщиком и потребителем, заключающиеся в определении объема и массы нефти и нефтепродуктов для последующих учетных операций, а также при арбитраже.

  • 3.18 учет нефти и нефтепродуктов при хранении: Операция, проводимая на предприятии во время технологического процесса, заключающаяся в определении объема и массы нефти и нефтепродуктов для последующих учетных операций.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку танков проводят геометрическим методом.

      • 4.1.1 При поверке танка, расположенного в носовой части танкера по 3.1.1 (рисунок А. 1), вместимость его определяют суммированием вместимостей передней (носовой) и задней (кормовой) частей танка по результатам измерений параметров:

        • 4.1.1.1 Передней (носовой) части танка:

а) ширины, определяемой через каждое изменение:

  • 1) высоты, на 100 мм;

  • 2) длины на шпации, равной:

  • - 600 мм - для танков танкера типа 414;

  • - 500 мм - для танков танкера типа 1754;

б) длины, определяемой через каждое её изменение на длину шпации в миллиметрах;

в) высоты борта танка.

  • 4.1.1.2 Задней (кормовой) части танка:

а) ширины на высотах: 300, 900, 1500 мм;

б) длины, определяемой как разность общей длины танка и длины передней его части;

в) высоты борта танка.

  • 4.1.2 При поверке танков, расположенных в средней и кормовой частях танкера, вместимости их определяют по результатам измерений параметров, указанных в 4.1.1.2 для задней (кормовой) части танка, расположенного в носовой части танкера.

  • 4.1.3 Измерения параметров проводят изнутри танка.

  • 4.1.4 При проверке танка число измерений каждого линейного размера должно быть не менее двух. Среднее арифметическое значение результатов двух измерений принимают за действительное значение линейного размера.

  • 5 ТРЕБОВАНИЯ К ПОГРЕШНОСТИ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ТАНКА

5.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица 1

Наименование параметра

Пределы допускаемой погрешности измерений параметров танка номинальной вместимостью, м3

отЮО до 270

от 300 до 500

Длина танка, мм

±4,0

±4,5

Ширина танка, мм

±4,0

±4,5

Высота переборки, мм

±4,0

±4,5

Объем внутренних деталей, м3

±0,015

±0,020

  • 5.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений параметров погрешность определения вместимости танка будет находиться в пределах :

±0,25 % - для танков вместимостью от 100 до 270 м3;

±0,20 % - для танков вместимостью от 300 до 500 м3.

  • 5.3 Значение погрешности определения вместимости танка приводят на титульном листе градуировочной таблицы.

  • 6 ОПЕРАЦИИ ПОВЕРКИ

    • 6.1 При проведении поверки танка выполняют операции, указанные в таблице 2.

Таблица 2

Наименование операции

Номер пункта Инструкции

Внешний осмотр

12.1

Измерения интервалов между перекладинами бруска с перекладинами

12.2

Измерения длины танка

12.3

Измерения высоты танка

12.4

Измерения ширины танка, расположенного в носовой части наливного судна

12.5

Измерения ширины танков, расположенных в средней и кормовой частях наливного судна

12.6

Измерения координаты точки измерений базовой высоты и уровня жидкости

12.7

Измерения высоты точки касания дна измерительной трубы грузом рулетки

12.8

Измерения базовой высоты танка

12.9

Определение предельного уровня градуировки танка

12.10

Определение объемов внутренних деталей

12.11

  • 7 СРЕДСТВА ПОВЕРКИ

    • 7.1 При поверке танка применяют следующие основные и вспомогательные средства поверки:

      • 7.1.1 Ручной лазерный дальномер со встроенным уровнем и визиром (электронная рулетка) типа Leica DISTO с диапазоном измерений длины от 0,2 до 200 м, точностью до 1,5 мм [2].

Примечание - Ручной лазерный дальномер типа Leica DISTO должен быть во взрывозащищенном исполнении по ГОСТ Р 51330.19.

  • 7.1.2 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

  • 7.1.3 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10 м.

  • 7.1.4 Штангенциркуль с диапазоном измерений 0-150 мм по ГОСТ 166.

  • 7.1.5 Линейку измерительную металлическую с диапазонами измерений 0-250; 0-500;

0-1000 мм по ГОСТ 427.

  • 7.1.6 Термометр с ценой деления Г С , диапазоном измерений температуры от 0° С до плюс 50° С по ГОСТ 28498.

  • 7.1.7 Уровень лазерный типа УЛ2 [3].

  • 7.1.8 Газоанализатор типа АНТ-3 по [2].

  • 7.1.9 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

  • 7.1.10 Вспомогательные средства поверки:

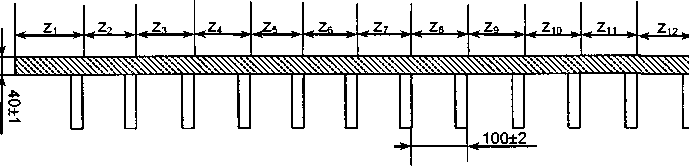

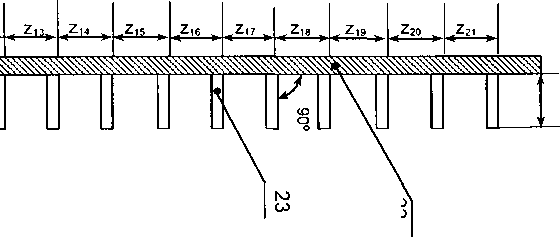

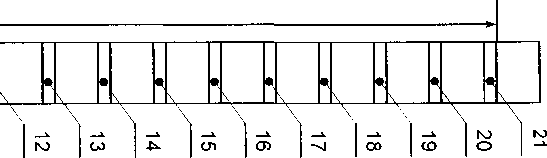

    • 7.1.10.1 Брусок с перекладинами (рисунок А.4);

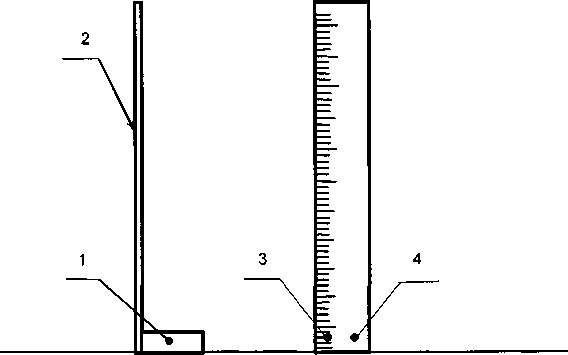

    • 7.1.10.2 Измерительная линейка с магнитным держателем (рисунок А.З);

    • 7.1.10.3 Микрокалькулятор;

    • 7.1.10.4 Лестницы переносные;

    • 7.1.10.5 Чертилка, мел, графитовый стержень, щетки (металлические).

  • 7.2 Основные средства поверки танков должны быть поверены в установленном порядке.

  • 7.3 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей Инструкции.

  • 8 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 8.1 Танки подлежат поверке организациями, аккредитованными на право поверки танков наливных судов в соответствии с действующим законодательством.

    • 8.2 Устанавливаются следующие виды поверок танка:

  • - первичная - проводят после строительства танка перед вводом в эксплуатацию и после капитального ремонта;

  • - периодическая - проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

  • - внеочередная - проводят при изменении значения базовой высоты более чем на 0,1 % по результатам ежегодных измерений.

Первичную поверку танка проводят после его гидравлических испытаний.

  • 9 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ЛИЦ, ПРОВОДЯЩИХ ПОВЕРКУ, И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 9.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.

    • 9.2 К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк наливного судна и его конструкцию, средства поверки танка и прошедших обучение по 9.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

    • 9.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310,обувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ 12.4.253.

    • 9.4 Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

    • 9.5 Измерения параметров танка во время грозы категорически запрещены.

    • 9.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

    • 9.7 Перед началом поверки танка проверяют исправность:

-лестниц с поручнями и подножками;

- помостов с ограждениями.

  • 9.8 В процессе измерений параметров танка обеспечивают двух или трехкратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 9.9 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 9.10 Измерения параметров при поверке танка проводят группой лиц, включающих поверителя организации, указанной в 6.1, и не менее одного специалиста, прошедшего курсы повышения квалификации в соответствии с 9.1.

  • 10 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 10.1 При проведении поверки соблюдают следующие условия:

      • 10.1.1 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 10.1.2 Измерения параметров танка проводят изнутри его.

      • 10.1.3 Не допускают образование хлопунов днища танка.

      • 10.1.4 Температура окружающего воздуха и воздуха внутри танка от минус 10 °C до плюс 35 °C.

      • 10.1.5 Состояние погоды - без осадков.

    • 10.2 Изучают техническую документацию на танк, наливное судно и средства поверки.

    • 10.3 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

  • 11 ПОДГОТОВКА ТАНКОВ К ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ

11.1 Подготовка танка, расположенного в носовой части танкера

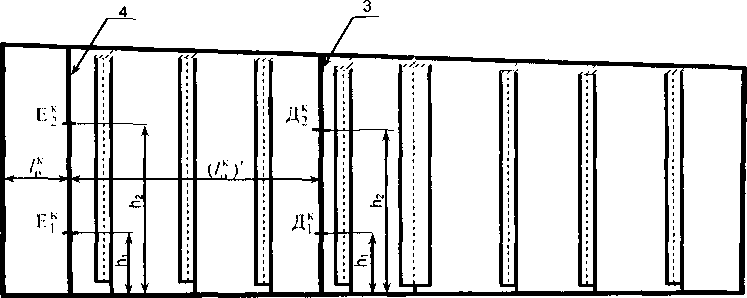

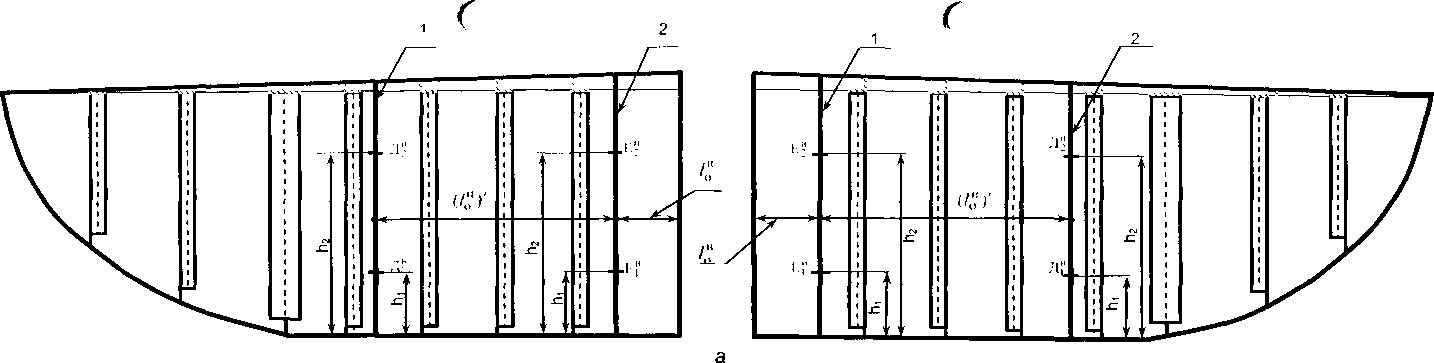

  • 11.1.1 Для измерений длины танка на стенках поперечных переборок (носового и кормового) наносят отметки и проводят линии в следующей последовательности (рисунок А.4):

    • 11.1.1.1 На стенках переборок мелом отмечают точки с координатами 100 , отсчитываемыми от продольной переборки, равными соответственно 400 мм и 1900 мм. При этом расстояние Го измеряют, кладя рулетку на полки холостых шпангоутов;

    • 11.1.1.2 Через отмеченные на стенках точки по 11.1.1.1 при помощи рулетки с грузом и чертилки на стенках переборок проводят вертикальные линии 1 и 2 (на носовой переборке), 3-4 (на кормовой переборке);

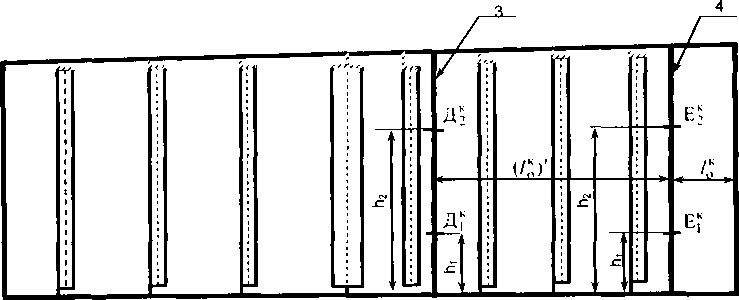

    • 11.1.1.3 На вертикальных линиях, проведенных по 11.1.1.2, отмечают точки на высотах:

а) hi, равной 600 мм, Д“,Е“,       ;

б) h2, равной 1500 мм, Д^Е^Д^Е^. Обозначения «н» и «к» соответствуют терминам : «нос», «корма»;

Высоты точек Д",Е”, ДJ*,Е* (hi=600MM), Д^Е^Д^Е^ (h2= 1500 мм) определяют с применением измерительной рулетки с грузом.

  • 11.1.1.4 Через отмеченные по 11.1.1.3 точки ДрД*, Д^Д^Е^Е^Е^Е-? наносят мелом горизонтальные отметки длиной 50 мм. Указанные отметки на рисунке А.4 не показаны.

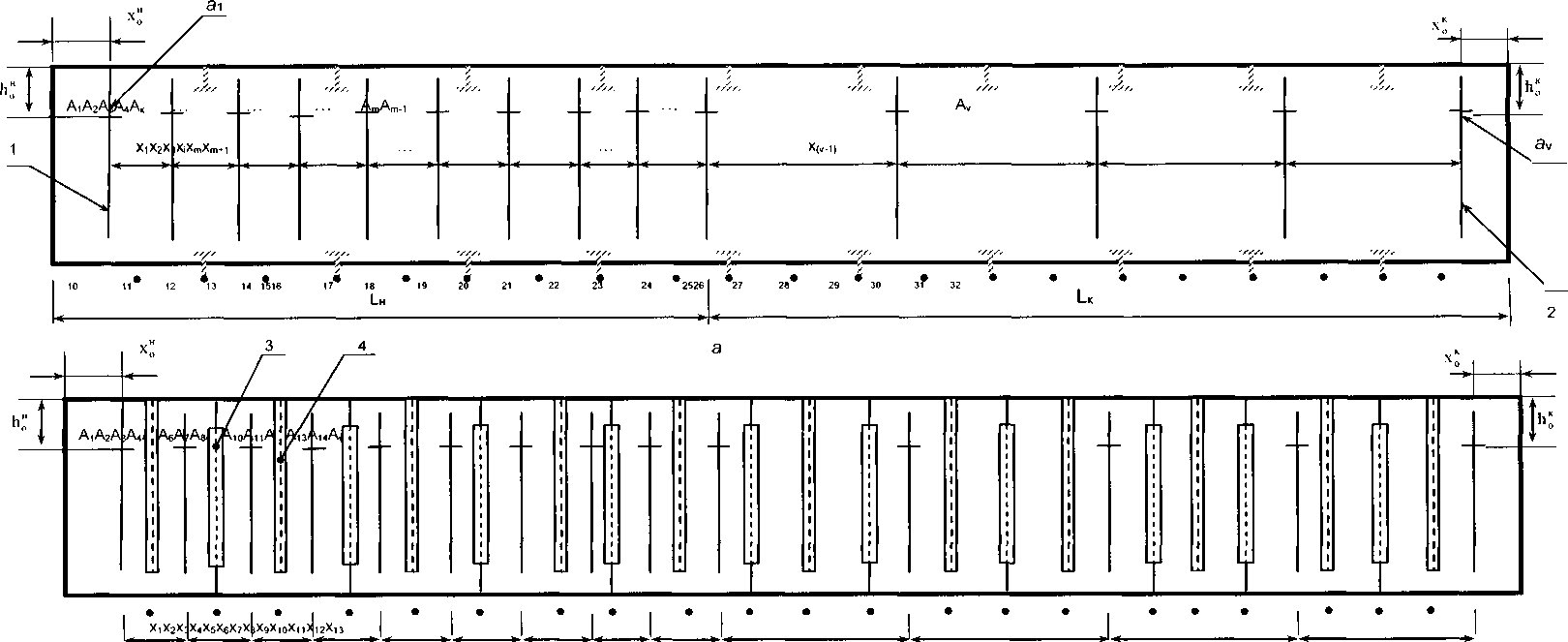

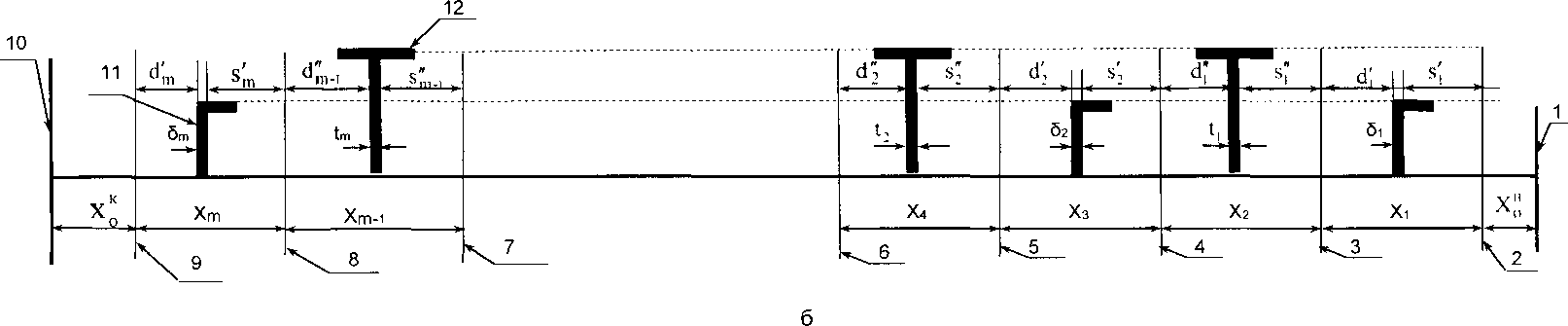

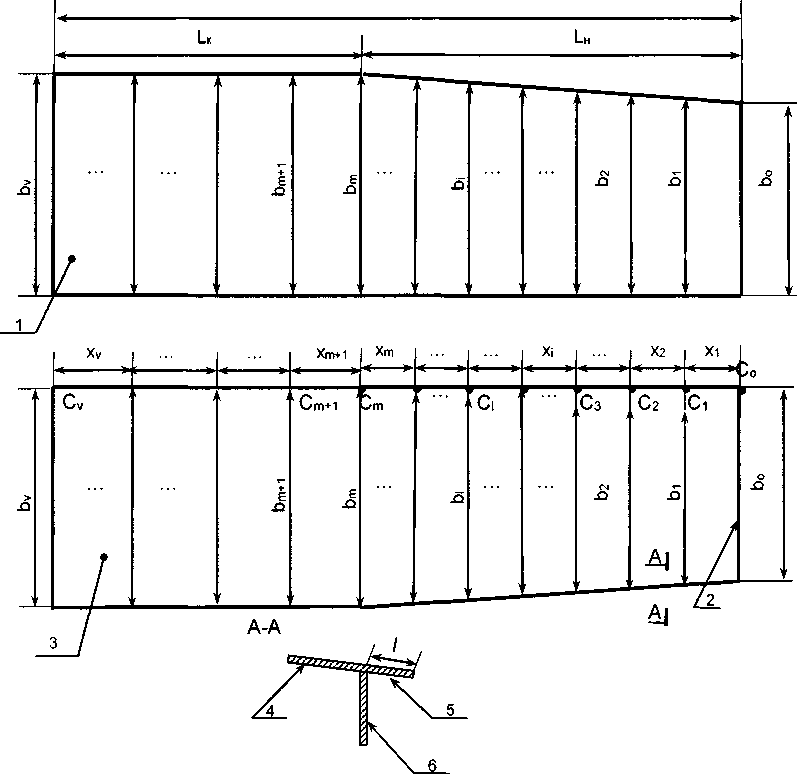

  • 11.1.2 Для измерений ширины танка в точках, расположенных выше днища, на стенке продольной диаметральной переборки наносят отметки и проводят линии в следующей последовательности (рисунок А.5);

    • 11.1.2.1 На стенке продольной диаметральной переборки мелом отмечают точки А“,А* с координатами х“,х“, отсчитываемые от поперечных переборок, равными половине длины шпации (250 или 300 мм), от места стыка переборки с палубой h*,h” , равными 500 мм;

    • 11.1.2.2 Через точки А”, А* чертилкой наносят горизонтальные отметки ai и av длиной 50 мм;

    • 11.1.2.3 В носовой части танка отточки А” шагом xi, хг,..., х,.....хтравным 500 или

600 мм (где i,m - номер и число шага соответственно) по горизонтали и по высоте от места стыка переборки с палубой ho, равной 500 мм, отмечают точки Аг,Аз Ак,...,Атдо линии разделения носовой части танка от его кормовой части;

  • 11.1.2.4 Кормовой части танка отточки Am-ншагом хт+1,хт+г.....x<v-d, равным приблизительно 1800

мм, до кормовой поперечной переборки по горизонтали и по высоте ho , указанной в 11.1.2.3, отмечают ТОЧКИ Ат+1, Ат+2,.-., A(V-1).

  • 11.1.2.5 Через точки Аг,Аз.....Ак,...,Ат, Ат+1, Ат+г..... А^-цчертилкой наносят горизонтальные от

метки аг,аз,...,ак,...,а(у-1) длиной 50 мм.

  • 11.1.2.6 К горизонтальным отметкам а1,аг,аз,... ,ак,... ,a<v-i нанесенным по 11.1.2.2, 11.1.2.5 , прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии.

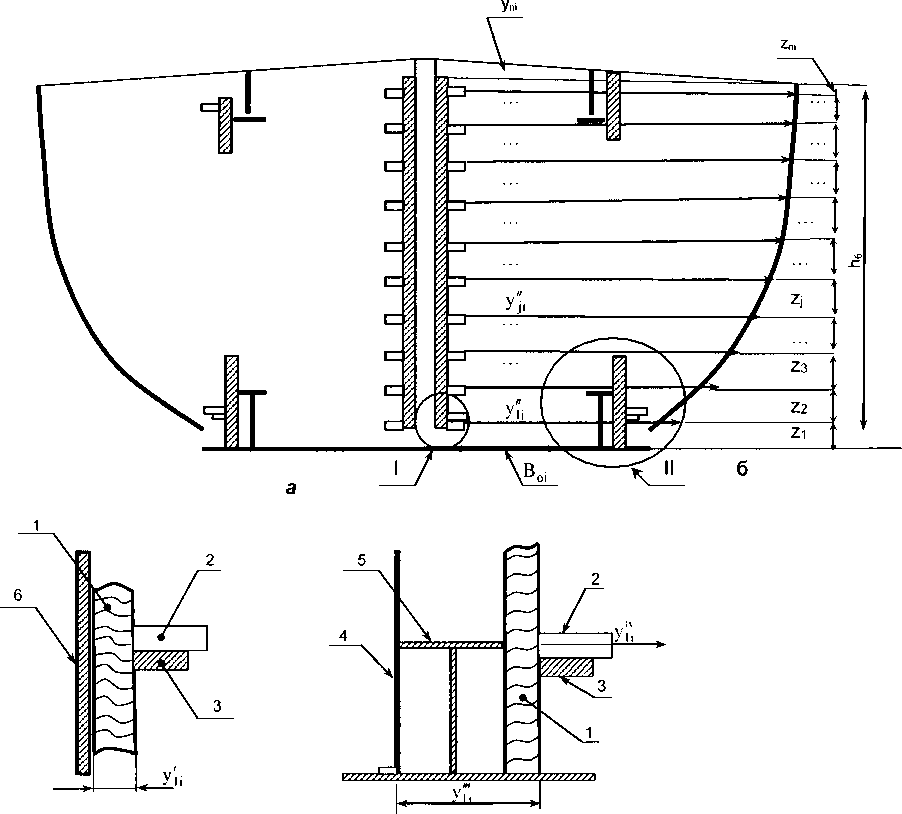

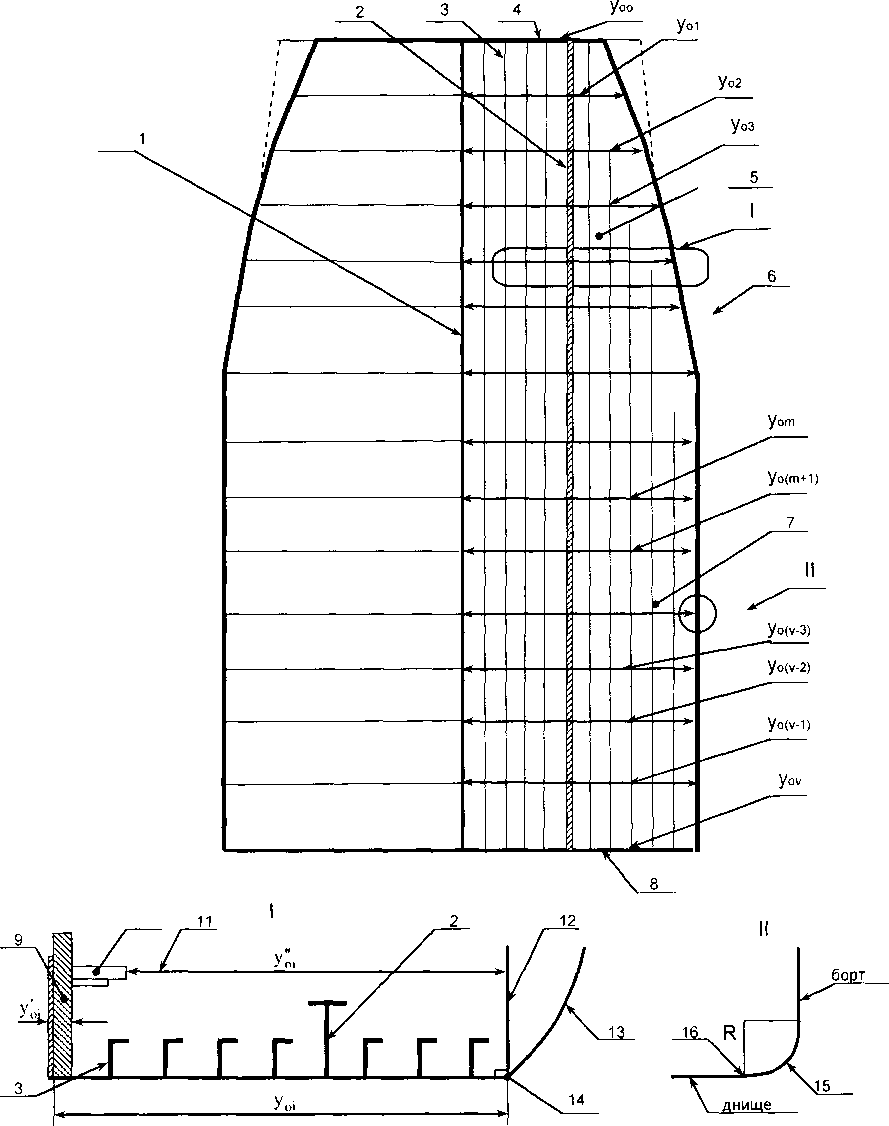

  • 11.1.3 Для измерений ширины танка по его днищу, наднище (рисунок А.6) проводят чертилкой или графитовым стержнем линию, за пределом которой начинается изменение ширины танка в точках, находящихся выше днища:

а) за счет образования выгнутости борта носовой части танка;

б) за счет образования подъема скулы борта кормовой части танка.

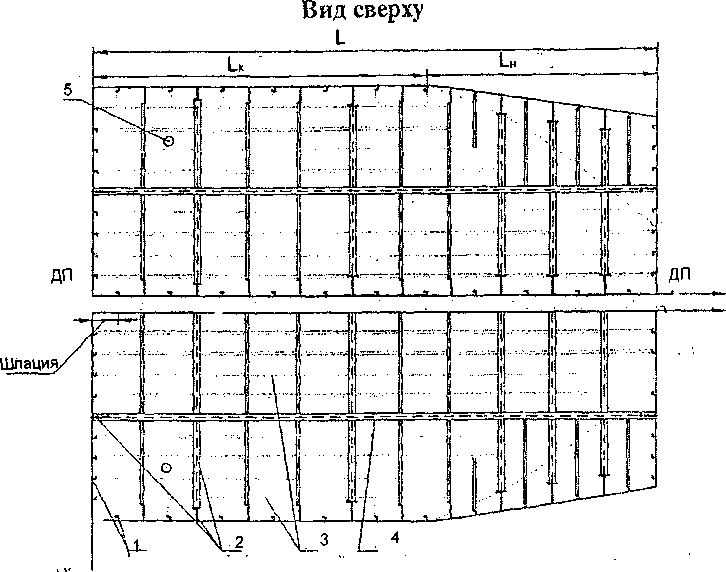

  • 11.1.4 По главной палубе (рисунок А.11) снаружи танка вдоль линии, образованной между про

дольной диаметральной переборки и палубой, мелом от носовой поперечной переборки отмечают Со, Ci, Сг.....С............ Со- точка, образованная между продольной диаметральной переборкой и поперечной

переборкой) с шагом х-|,хг............... нанесенные ранее по продольной диаметральной переборке по

11.1.2.3.

  • 11.2 Подготовка танков, расположенных в средней и кормовой частях танкера

К—             11.2.1 Для измерений длины танка на стенках поперечных переборок (носового и кормового) нано

сят аналогичные отметки и проводят линии, указанные в 11.1.1.

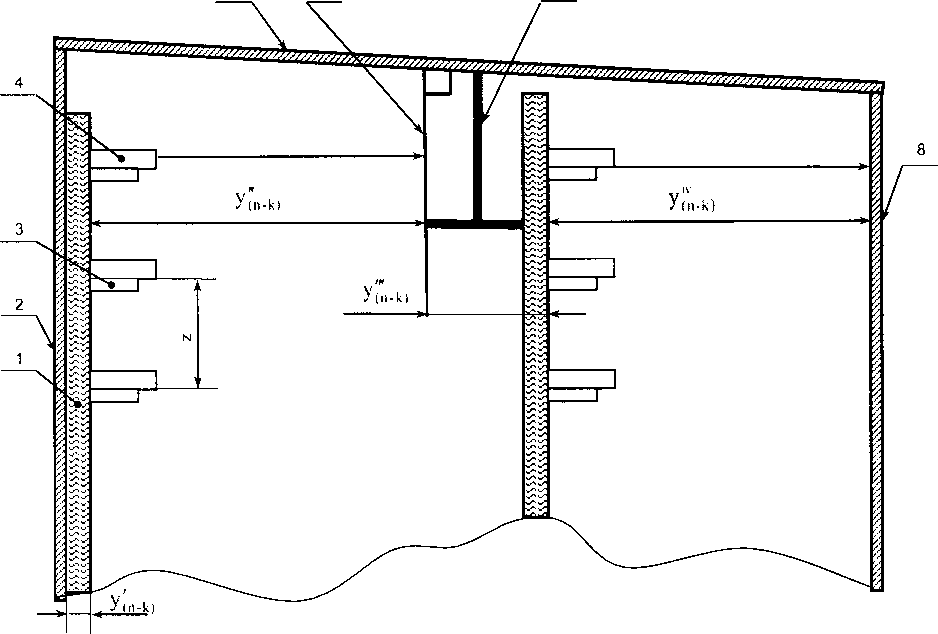

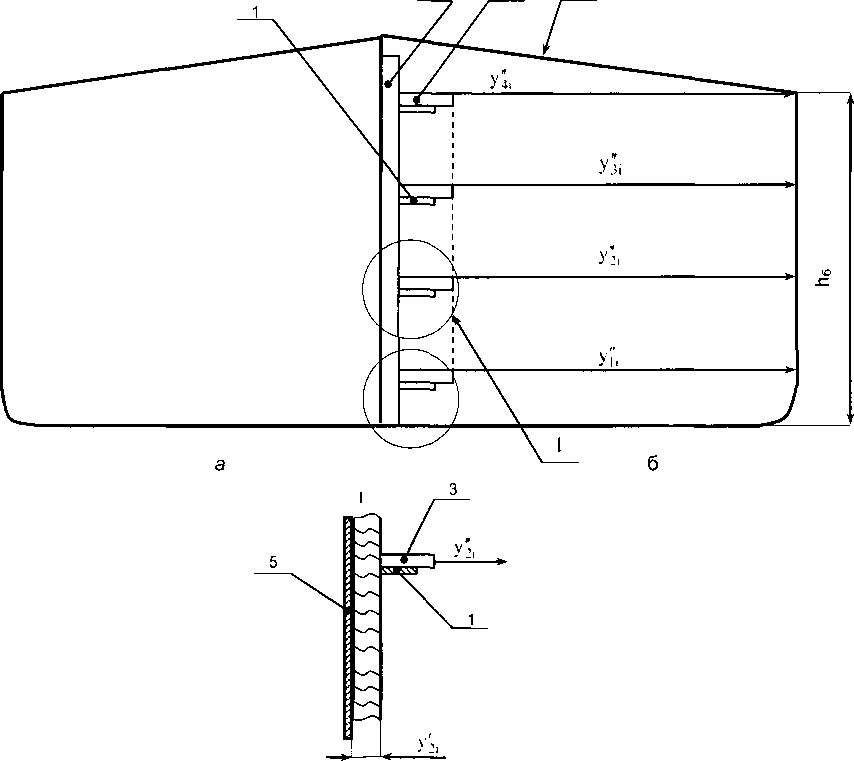

  • 11.2.3 Для измерений ширины танка на стенке диаметральной переборки наносят аналогичные отметки и проводят линии, указанные в 11.1.2.1, 11.1.2.4, 11.1.2.5 и 11.1.2.6.

  • 12 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

12.1 Внешний осмотр
  • 12.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

  • - исправность лестниц (трапов) и помостов;

  • - чистоту внутренней поверхности танка;

  • - отсутствие прогибов и хлопунов днища;

  • - отсутствие деформаций стенок переборок, препятствующих проведению измерений линейных размеров(параметров) танка.

  • 12.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

  • 12.2 Измерения интервалов между перекладинами бруска с перекладинами

    • 12.2.1 Интервалы zi,z2,...,zj,...,zn (рисунок А.2) измеряют штангенциркулем не менее двух раз. Показание штангенциркуля отсчитывают с точностью до 0,2 мм. Расхождение между результатами двух измерений не должно быть более: ± 0,5 мм.

    • 12.2.2 Результаты измерений zi,Z2.....zj,... ,zn вносят в таблицу Б.З (приложение Б).

12.3 Измерения длины4 танка
  • 12.3.1 Длину танков, расположенных в носовой, средней и кормовой частях танкера L, мм, определяют по результатам измерении (рисунок А.4), расстояний:

-Ли /2,отсчитываемых от точек Д” до Д* и от точек Е” до Е* .соответственно, находящихся на высоте, равной 600 мм;

  • - /зи/д, отсчитываемых от точек Д2 до Д2и отточек Е“ до Е2 .соответственно, находящихся на высоте, равной 1500 мм.

  • 12.3.1.1 Расстояния/1, /2, /з, /дизмеряют ручным лазерным дальномером (далее - дальномером), указанном в 7.1.1, в следующей последовательности:

а) для измерения расстояния Ддальномер пяткой устанавливают на горизонтальную отметку точки Д“ и направляют луч лазера в точку Д*, находящуюся в кормовой поперечной переборке;

б) на противоположной (кормовой) переборке луч лазера перемещают по вертикали вверх и вниз, вращают луч лазера вокруг точки Д|К ;

в) за действительное значение длины ^принимают минимальное показание дальномера;

г) показание дальномера отсчитывают с точностью до 1 мм;

д) измерение проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 1 мм;

е) последовательно направляя луч лазера от точки Д2 до Д2, от Е” до Е*, от Е2 до Е2 и выполняя операции, указанные в перечислениях а) - д), определяют значения величин /2./3, /4.

  • 12.3.1.2 Результаты измерений величин /l,/2, /з,/4вносят в таблицу Б.4 (приложение Б).

  • 12.3.2 Длину передней (носовой) части танка, расположенного в носовой части танкера определяют по результатам измерений интервалов (рисунок А.5) x“,Xp,X|,x2,...,Xj,...,xm.

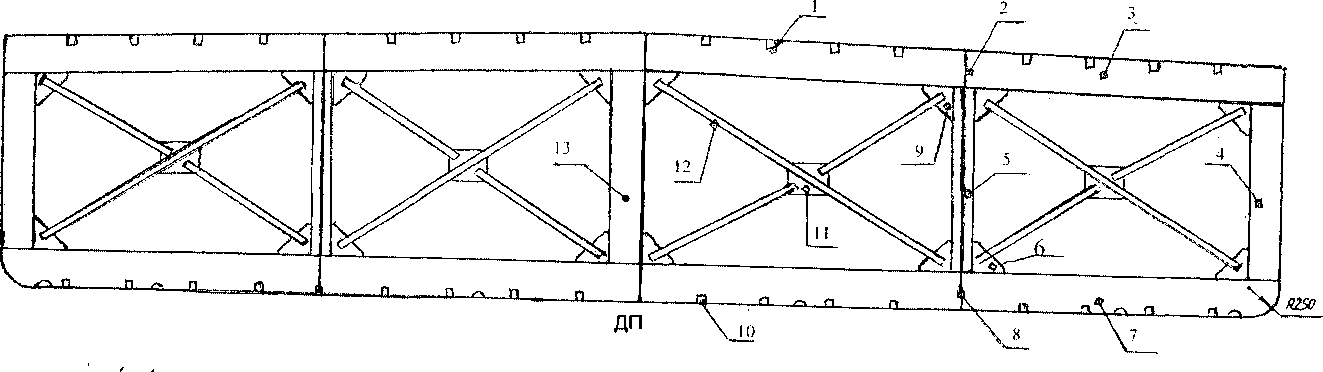

    • 12.3.2.1 Интервалы (рисунок А.5) х”,х£,Х],х2,...,хк,...,хт (по продольной диаметральной переборке без силового набора) измеряют измерительной линейкой. При проведении измерений величин Х],х2,...,хк,...,хт линейку укладывают по стенке продольной переборки горизонтально, совмещая каждый раз нулевую её отметку с вертикальной линией, измеряют расстояние до следующей вертикальной линии. Показание линейки отсчитывают с точностью до

1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 1 мм.

  • 12.3.2.2 Интервалы (рисунки А.5 и А.7) х",Хд,Х],х2,...,хк,...,хт (по продольной диаметральной переборке подкрепленный силовым набором) определяют по результатам измерений расстояний:

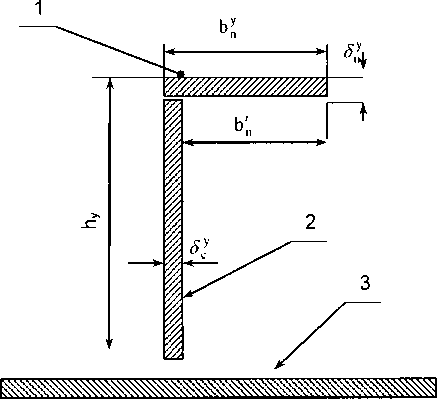

  • - между вертикальными линиями и стенками уголкового профиля ds' и его толщины 3;

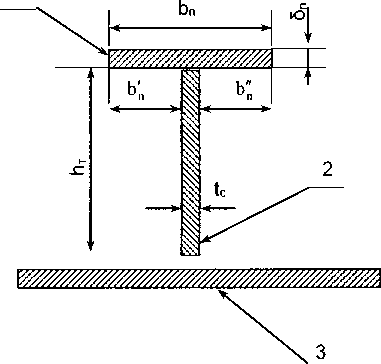

- между вертикальными линиями и стенками таврового профиля d",s" и его толщины t.

Расстояния d', s' и d",s" измеряют с применением измерительной линейки. Показания линейки отсчитывают с точностью до 1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 1 мм.

Толщину профилей S ,{измеряют ультразвуковым толщиномером или штангенциркулем. Показание толщиномера (штангенциркуля) отсчитывают с точностью 0,1 мм.

  • 12.3.2.3 Результаты измерений х”,Хо,х12,.-,хк,...,хт - проведенных по 12.3.2.1, и d'.s', 3 , d",s" ,t, проведенных по 12.3.2.2, вносят в таблицы Б.5, Б.6 (приложения Б).

  • 12.3.3 Длину задней (кормовой) части танка, расположенного в носовой части танкера, определяют по результатам измерений общей длины танка по 12.3.1 и длины передней (носовой) части танка по 12.3.2.

12.4 Измерения высоты танка
  • 12.4.1 Высоту танка измеряют по продольной диаметральной переборке и поперечным переборкам.

Измерения высоты танка по продольной диаметральной переборке проводят с применением измерительной рулетки с грузом или дальномером.

Измерения высоты танка по поперечным переборкам проводят с применением измерительной рулетки с грузом.

  • 12.4.2 Высоту танка по продольной диаметральной плоскости определяют по результатам измерений (рисунок А.5):

    • 12.4.2.1 При применении измерительной рулетки с грузом:

а) h“ - отточки А“ до днища;

б) hp - отточки А* до днища;

в) h“ - отточки А” до палубы судна;

г) h(K’ - отточки А* до палубы судна.

Расстояния h”,И* измеряют, опуская рулетку с грузом соответственно от точек А” и А* до днища.

Расстояния h” , h* измеряют измерительной линейкой направляя её соответственно отточек А”

, А* до палубы судна.

  • 12.4.2.2 При применении дальномера:

а) h” - от днища до палубы судна;

б) Ьд - от днища до палубы судна.

Расстояния Ьд.Ьд измеряют дальномером, устанавливая его вплотную на днище и направляя луч лазера по вертикальным линиям, проходящим через точки А”, А* до палубы судна.

  • 12.4.2.3 Измерения величин h* , h“, h“, h* , h", h* проводят не менее двух раз.

Расхождение между результатами двух измерений не должно быть более: ± 1 мм. При измерении вышеуказанных величин показание рулетки или дальномера отсчитывают с точностью до 1 мм.

  • 12.4.2.4 Результаты измерений hp,hp,h“,ho,h“,h* вносят в таблицу Б.7 (приложение Б.)

  • 12.4.3 Высоту танка по поперечным переборкам определяют по результатам измерений (рисунок А.4):

    • 12.4.3.1 При применении измерительной рулетки с грузом расстояний по вертикали:

а) (hg)" - отточки Д2 до палубы судна;

б) (hg)" - отточки Д3 до палубы судна;

в) (Ьд)' - отточки Е2 до палубы судна;

г) (hg)' - отточки Е2 до палубы судна.

Расстояния (h“)' ,(h£)',(h“)",(hg)" измеряют при помощи измерительной линейки, направляя её от точек Е”, Е2 , Д2, Д2 по вертикальным линиям 1 и 4, 2 и 3 соответственно.

  • 12.4.3.2 Измерения величин (h”)', (hg)', (h“)", (hg)" проводят не менее двух раз. Расхождения между результатами двух измерений не должно быть более: 2 мм.

  • 12.4.3.3 Результаты измерений (h“)', (hj))', (h“)", (hg)" вносят в таблицу Б.8 (приложение Б).

12.5 Измерения ширины танка, расположенного в носовой части наливного судна
  • 12.5.1 Танк состоит из двух частей:

  • - носовой, бортовая переборка которой имеет выгнутость;

  • - кормовой, бортовая переборка которой имеет скулу.

  • 12.5.2 Ширину носовой части танка у” измеряют:

а) по длине носовой части , начиная с носовой поперечной переборки, через каждое изменение

длины носовой части танка (рисунок А.5) на интервалы Xg,x1,x2,...,xi,...,xm (где i - номер интервала или номер вертикальной линии, выбирают из ряда: 0,1,2,3.....т);

б) по высоте, начиная с днища носовой части танка, вдоль вертикальных линий, проходящих через точки А“, А23,..., А;,...,Ат на продольной диаметральной переборке:

  • 1) через каждое изменение высоты кильсона на Z],z2,z3b пределах высоты кильсона, если высота кильсона не более 300 мм (рисунок А.8);

  • 2) через каждое изменение высоты на z4,z5,...,Zj,...,zn выше высоты кильсона, где j-номер интервала z, выбирают из ряда: 0,1,2,..., п .

  • 12.5.3 Ширину носовой части танка по его днищу у",, мм, соответствующую i-ой вертикальной линии, определяют по результатам измерений (рисунок А.8) расстояний:

а) у\ - от продольной диаметральной переборки до поверхности бруска с горизонтальными перекладинами (рисунок А.2);

б) y"j - от поверхности бруска с горизонтальными перекладинами (далее - бруска) до измерительной линейки с магнитным держателем (рисунок А.З).

  • 12.5.3.1 Для измерения расстояний у'; , мм, брусок устанавливают вертикально вдоль

i-ой вертикальной линии, отмеченной на продольной диаметральной переборке. Измерения величины y'oj проводят с применением штангенциркуля. Показания штангенциркуля отсчитывают с точностью до 0,1 мм. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 0,5 мм.

  • 12.5.3.2 Расстояние y"j ,мм, измеряют ручным лазерным дальномером (далее - дальномером) в следующей последовательности:

-устанавливаютбрусок по 12.5.3.1;

  • - линейку с магнитным держателем перемещают поперек днища по линии, перпендикулярной к продольной диаметральной переборки, до точки линии 14 (рисунок А.8) начала образования выгнутости бортовой обшивки танка. Данную точку определяют по нарушению вертикальности положения линейки с магнитным держателем при её дальнейшем движении;

  • - устанавливают дальномер на перекладину бруска, направляя луч лазера на линейку с магнитным держателем, измеряют расстояние y"j . Отсчитывают показание дальномера с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение не должно быть более:

± 1 мм.

  • 12.5.3.3 Выполняя процедуры, описанные в 12.5.3.1, 12.5.3.2, ширину носовой части танка по его днищу определяют от носовой переборки у“0 до m-ой вертикальной линии у”П1.

При определении величины у“о брусок устанавливают по вертикальной линии, образованной пересечением продольной диаметральной переборки с носовой поперечной переборкой.

При определении величины у“т брусок устанавливают по вертикальной линии, образованной пересечением продольной диаметральной переборки с кормовой поперечной переборкой.

  • 12.5.3.4 Результаты измерений у^, y’j вносят в таблицу Б.9 (приложение Б).

  • 12.5.4 Ширину носовой части танка в пределах высоты кильсона определяют по результатам измерений (рисунок А.8) расстояний:

а) у'ц, у'2;, Уз; - от продольной диаметральной переборки до поверхности бруска, соответствующие интервалам Z],Z2,z3;

б) У|';, у2;, Уз; - от поверхности бруска до линейки с магнитным держателем, соответствующим

интервалам Z],Z2,z3;

в) у';";, y2i, у”; - от линейки с магнитным держателем до поверхности бруска, соответствующим интервалам z;,z2,Z3;

г) Ун,У2;»У^ - от бруска до борта танка соответствующим интервалам z1;z2,Z3 (где i-номер

вертикальной линии, выбирают из ряда: 0,1,2,3.....т).

  • 12.5.4.1 Расстояния у'ц, у'2;, Уз; , мм, измеряют штангенциркулем на каждой высоте по процедуре, изложенной в 12.5.3.1.

  • 12.5.4.2 Расстояния Ун,у2;,Уз; измеряют дальномером в следующей последовательности (рисунок А.8):

  • - устанавливают брусок по 12.5.3.1;

  • - устанавливают линейку с магнитным держателем вертикально у края кильсона;

  • - последовательно устанавливают дальномер на горизонтальные перекладины бруска и, направляя лазерный луч его на линейку, отсчитывают показания дальномера с точностью до 1 мм. Измерения проводят на каждой высоте не менее двух раз.

Расхождение между результатами двух измерений не должно быть более: ± 1 мм.

  • 12.5.4.3 Расстояния Уп, У2i ’ Y3i измеряют измерительной линейкой или штангенциркулем. Показание штангенциркуля отсчитывают с точностью до 0,5 мм, а показание линейки - до 1 мм.

Измерения на каждой высоте проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 1 мм.

  • 12.5.4.4 Расстояния у^,        измеряют дальномером в следующей последовательности (ри

сунок А.8):

  • - устанавливают брусок вертикально у края кильсона;

  • - последовательно устанавливают дальномер на горизонтальные отметки бруска и, направляя лазерный луч на борт носовой части танка, отсчитывают показания дальномера с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 1 мм.

  • 12.5.4.5 Результаты измерений у'н, y'2i, y'3i, у'^, у"ъ, y"3i, у']", y2i, y3i, Уц, y2i, у^ вносят в таблицу Б.9 (приложение Б).

  • 12.5.5 Ширину носовой части танка выше высоты кильсона до карлингса определяют по результатам измерений (рисунок А.8) расстояний:

а) уji - от продольной диаметральной переборки до поверхности бруска, соответствующее интервалу zj;

б) у",- - от поверхности бруска до борта носовой части танка, соответствующее интервалу г^где j-номер интервала, выбирают из ряда: 4,5,6,..., (n-k)]. Номер интервала (n-k) соответствует высоте полки карлингса. Значение «к» последовательно выбирают из ряда: 3,2,1 или 2,1.

  • 12.5.5.1 Расстояние у - , мм, измеряют штангенциркулем по процедуре, изложенной в 12.5.3.1.

  • 12.5.5.2 Расстояние у- измеряют в следующей последовательности (рисунок А.7):

  • - устанавливают брусок по 12.5.3.1;

  • - устанавливают дальномер на горизонтальную перекладину бруска и, направляя луч лазера на борт носовой части танка, отсчитывают показания дальномера с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 1 мм.

  • 12.5.5.3 Результаты измерений у, у";, , вносят в таблицу Б.9 (приложение Б).

  • 12.5.6 Ширину носовой части танка в пределах высоты карлингса определяют по результатам измерений расстояний (рисунок А. 9):

а) y'(n.|0j - от продольной диаметральной переборки до поверхности бруска;

б) y"nk)j - от поверхности бруска до линейки с магнитным держателем;

в) У(п_к), - от линейки с магнитным держателем до поверхности бруска;

г) yjn_k) j - от поверхности бруска до борта наливного судна (где п-число интервалов z, соответствующее высоте борта наливного судна. Значение «к» в зависимости от высоты карлингса выбирают из ряда: 3,2,1 или 2,1.

  • 12.5.6.1 Величины У(п.к)3, y"n-k\i > У(п-к),1 ■ У(п-к),м мм’ измеряют по 12.4.4.1, 12.4.4.2, 12.4.4.3,

  • 12.4.4.4 соответственно.

  • 12.5.6.2 Результаты измерений y'(n.k)i, у"п.к),, y"n.k)j, У(п-|ф вносят в таблицу Б.9 (приложение Б).

  • 12.5.7 Ширину кормовой части танка ук измеряют (рисунок А. 10):

а) по длине кормовой части, начиная с вертикальной линии, проведенной на продольной диаметральной переборке через точку Ат,через каждое изменение длины носовой части танка на интервалы: Xm+i, Xm+2,...,Xi,... Хц [ где i - номер интервала или номер вертикальной линии, выбирают из ряда: (m+1),(m+2),...,v]. При этом номер v соответствует интервалу х°;

б) по высоте, начиная с днища кормовой части танка, вдоль вертикальных линий, проходящих через точки Am+i,Am+2.....А.....Д,на высотах:

  • 1) 300 мм , соответствующая номеру интервала гз (В*,);

  • 2) 900 мм, соответствующая номеру интервала бруска гэ(В^);

  • 3) 1500 мм, соответствующая номеру интервала бруска zis( B“5i).

  • 12.5.7.1 Ширину кормовой части танка по его днищу , мм, соответствующую i-ой вертикальной линии, определяют по результатам измерений (рисунок А.8) расстояний:

а) Уд| - от продольной диаметральной переборки до поверхности бруска;

б) у"; - от поверхности бруска до измерительной линейки с магнитным держателем, установленной на линии начала подъема скулы.

Проводят измерения:

  • - расстояния у'п ,мм, в соответствии с процедурой, описанной в 12.5.3.1;

  • - расстояния у"( , мм, в соответствии с процедурой, описанной в 12.5.3.2. При этом измерительную линейку с магнитным держателем устанавливают на линии начала подъема скулы.

Выполняя вышеуказанные процедуры, ширину кормовой части танка по его днищу определяют от (т+1)-ой вертикальной линии B„(m+j) до кормовой поперечной переборки В^. .

При этом величину v определяют по результатам измерений расстояний у'о v, у",,, устанавливая брусок вдоль вертикальной линии, образованной пересечением продольной диаметральной переборки с кормовой поперечной переборкой.

Результаты измерений y'oi, у"; вносят в таблицу Б.10 (приложение Б).

  • 12.5.7.2 Ширину кормовой части танка на j-ой высоте Bj определяют по результатам измерений (рисунок А.10) расстояний:

а) у',- - от продольной диаметральной переборки до поверхности бруска (где i-номер интервала z, принимают из ряда : 3,9,15);

б) у" - от поверхности бруска до борта танка (наливного судна).

  • 12.5.7.3 Расстояние у', , мм, на j-ой высоте измеряют штангенциркулем по 12.4.3.1.

  • 12.5.7.4 Расстояние у" ,мм, на j-ой высоте измеряют дальномером по 12.5.3.2.

  • 12.5.7.5 Результаты измерений у^ , у^ , y,5i, у^ , у^ , у"5] вносят в таблицу Б.11 (приложение Б).

  • 12.5.8 Ширину танка по палубе судна В-1 определяют по результатам измерений (рисунок А.11) расстояний:

а) bj - отточки Cj до края палубы;

б) /; - от борта танка до края палубы , соответствующего точке С;, где i-номер вертикальной линии, выбираемый:

- для носовой части танка из ряда: 0,1,2.....т;

-для кормовой части танка из ряда:т+1, т+2,..., v.

  • 12.5.8.1 Расстояние bj , мм, измеряют измерительной рулеткой. При этом натягивают рулетку с усилием (100±10)Н по ГОСТ 7502.

  • 12.5.8.2 Расстояние (ширину козырька) 1Х ,мм, измеряют измерительной линейкой.

  • 12.5.8.3 При проведении измерений величин b;, Z; показания рулетки и линейки отсчитывают с точностью до 1 мм.

  • 12.5.8.4 Измерения величин Ь;, 1Х проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более: ± 2 мм.

  • 12.5.8.5 Результаты измерений Ь,, 1Х вносят в таблицу Б.11 (приложение Б).

V
12.6 Измерения ширины танков, расположенных в средней и кормовой частях наливного судна
  • 12.6.1 Ширину танка (среднего или кормового) BJ измеряют:

а) по длине, начиная с носовой поперечной переборки, через каждое изменение длины танка на интервалы: х“ (равной 300 мм), x1,x2,...,xi,...,xv (равных приблизительно 1800 мм), х* (равной 300 мм);

б) по высоте, начиная с днища танка, вдоль вертикальных линий, проходящих через точки на продольной диаметральной переборке А”, А2, А3,..., Aj,..., At, на высотах:

  • 1) 300 мм , соответствующая номеру интервала из (В);

  • 2) 900 мм, соответствующая номеру интервала бруска гэ( В^ );

  • 3) 1500 мм, соответствующая номеру интервала бруска zis( B|5l).

  • 12.6.1.1 Ширину танка по его днищу В^ , мм, определяют по результатам измерений расстояний:

а) уГ - от продольной диаметральной переборки до поверхности бруска (рисунок А.1);

б) Уoi ’от поверхности бруска до измерительной линейки с магнитным держателем (рисунок А.2).

  • 12.6.1.2 Расстояния у' (, у"( (где i - номер вертикальной линии выбирают из ряда: 0,1,2.....v)

измеряют в соответствии с 12.5.3.1 и 12.5.3.2. При этом линейку с магнитным держателем устанавливают на линии начала подъема скулы. Результаты измерений у^ , у^ вносят в таблицу Б. 12 (приложение Б).

  • 12.6.1.3 Ширину танка по его высоте В- , мм, определяют по результатам измерений расстояний:

а) уjj - от продольной диаметральной переборки до поверхности бруска ;

б) у" - от поверхности бруска до борта танка (наливного судна).

  • 12.6.1.3 Расстояние у'^ , мм, Haj-ой высоте измеряют штангенциркулем по 12.4.3.1.

  • 12.6.1.4 Расстояние у" ,мм, на j-ой высоте измеряют дальномером по 12.5.3.2 (где j - номер интервала z, выбирают из ряда: 3,9,15).

  • 12.6.1.5 Результаты измерений y'3i, у'5|, y'15j, у31 , y3j , у"5| вносят в таблицу Б.12 (приложение Б).

12.7 Измерения координаты точки измерений базовой высоты и уровня жидкости
  • 12.7.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) /з, мм (рисунок А. 1), измеряют по палубе танка измерительной рулеткой) не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью ±1 мм. Расхождение между результатами двух измерений должно быть не более 5 мм.

  • 12.7.2 Результаты измерений 1з вносят в таблицу Б.13 (приложение Б).

12.8 Измерения высотыточки касания дна измерительной трубы грузом рулетки
  • 12.8.1 Измерения высоты (рисунок А.12) точки касания дна измерительной трубы грузом рулетки fn, мм, проводят штангенциркулем не менее двух раз. Показания штангенциркуля отсчитывают с погрешностью ±0,1 мм. Расхождения между результатами двух измерений должно быть не более 0,4 мм.

  • 12.8.2 Результаты измерений fr вносят в таблицу Б.13 ( приложение Б).

  • 12.9 Измерения базовой высоты танка

    • 12.9.1 Базовую высоту танка Не, мм, измеряют измерительной рулеткой с грузом . Показания рулетки отсчитывают с точностью до 1мм. Измерения проводят не менее двух раз. Расхождения между результатами двух измерений не должно быть более: ± 2мм.

    • 12.9.2 Результаты измерений Не вносят в таблицу Б.13 ( приложение Б).

12.10 Определение предельного уровня градуировки танка
  • 12.10.1 Предельный уровень градуировки танка (рисунок А.12) Нпр, мм, определяют по результатам измерений расстояния /т , отсчитываемого от продольной диаметральной переборки до образующей измерительной трубы и диаметра измерительной трубы dT.

  • 12.10.2 Расстояние /т ,мм, измеряют по палубе танка измерительной рулеткой или измерительной линейкой.

  • 12.10.3 Диаметр измерительной трубы dT ,мм, определяют по результатам измерений длины её окружности Рт. Диаметр dT вычисляют по формуле

я

где л =3,1416.

  • 12.10.4 Показания рулетки илинейки по 12.10.2 и 12.10.3 отсчитывают с точностью до 1 мм. Измерения каждого параметра проводят не менее двух раз. Расхождения между результатами двух измерений не должно быть более: ± 2мм.

  • 12.10.5 Результаты измерения /т и вычисления dT по формуле (2) вносят в таблицу Б.13 (приложение Б).

  • 12.11 Определение объемов внутренних деталей

    • 12.11.1 К внутренним деталям (рисунок А. 13) относят элементы поперечного и продольного рамного и холостого наборов таврового и уголкового профилей. К элементам рамного набора таврового профиля относят: кильсон, флор, карлингс, бимс, рамный шпангоут (рамную стойку).

Уголковый профиль образует холостой набор.

  • 12.11.2 Линейными размерами элемента рамного и холостого набора, подлежащими определениям, являются:

а) таврового профиля (рисунок А.14): ширинами толщина полки, толщина JCT и высота Ит стенки, число профиля:

1 )гтн - расположенного на днище танка (кильсон);

  • 2) гиг - расположенного по ширине днища танка (флор);

  • 3) тз - расположенного по длине палубы танка (карлингс);

  • 4) ГП4 - расположенного по ширине палубы танка (бимс);

  • 5) ль - расположенного на продольных переборках танка (рамная стойка, рамный шпангоут);

б) те - расположенного на поперечных переборках (вертикальный набор);

длина профиля, верхняя и нижняя границы профиля относительно днища танка;

  • 6) гнугого уголкового и стандартного уголкового профиля (рисунок А.15):ширина Ьу и толщина 3%

полки, толщина стенки £у и высота профиляИу, суммарная длина профиля, расположенного:

  • 1) Lx - холостых стоек, расположенных на переборках;

  • 2) Lp - раскатов;

  • 3) Lnc - пиллерсов;

  • 4) L - гнутых и стандартных уголковых профилей, расположенных на днище танка;

в) кницы (рисунок А.16): ширина Ь*, толщина 8* полки, высота Ьки ширина Ьк кницы, число:

  • 1) ГП7 - приваренной на флоре;

  • 2) те - приваренной на бимсе;

  • 3) mg - расположенной в средней части поперечных переборок.

  • 12.11.3 Толщину стенки (рисунок А.14) таврового профиля определяют по результатам измерений расстояний Ь'п и Ь" от торцов профиля до её стенки.

  • 12.11.4 Толщину стенки (рисунок А.15) профиля б)у определяют по результатам измерений ширины полки Ьу и расстояния Ь'п от торца полки профиля до её стенки.

  • 12.11.5 За значение толщины стенки кницы 3* принимают значение толщины полки 3* кницы (рисунок А.16).

  • 12.11.6 Линейные размеры таврового и уголкового профилей, указанные в 12.11.2, измеряют с применением штангенциркуля. Показание штангенциркуля отсчитывают с точностью до 0,2 мм. Результаты измерения определяют до целого миллиметра.

Допускается измерение линейных размеров одного из элементов рамного набора (кильсона, карлингса, флора, бимса, рамной стойки таврового профиля), элементов холостого набора уголкового профиля.

  • 12.11.7 За длину элементов набора:

  • - кильсона и карлингса принимают равной длине танка;

  • - флора принимают равной ширине танка;

  • - бимса принимают равной ширине танка, измеренной по палубе;

  • - элементов набора, находящихся на продольных и поперечных переборках принимают равной высоте соответствующей переборки.

  • 12.11.8 Результаты измерений bj,, t>cT, Ит, b,,, Jcy,hy, b*,    , hK, bK, числа профилей

гтн - ГП7ВНОСЯТ в таблицу Б.14 (приложение Б).

  • 13 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 13.1  Обработку результатов измерений при поверке проводят в соответствии с приложением В.

    • 13.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.

  • 14 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

14.1 Составление градуировочной таблицы на танки, находящиеся в носовой части танкера
  • 14.1.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Нпр, вычисляя посантиметровую вместимость танка.

  • 14.1.2 При поверке танка посантиметровую вместимость:

  • - при наполнении полости танка до точки касания дна измерительной трубы грузом рулетки Vопределяют по формуле (В.55);

  • - при наполнении от уровня равного нулю до уровня (R- fj,) V(H), определяют по формуле (В.56);

  • - при наполнении от уровня (R-fn) до уровня (z, - fn) V(H)2 определяют по формуле (В.57);

  • - при наполнении от уровня (z, -fn) до уровня (Zj +z2 -fn) V(H)3 определяют по формуле (В.58).

П-1

  • - при наполнении от уровня ( -fn ) до уровня (h6 -fn) V(H)n определяют по формуле

k=i

(В.60);

  • - при наполнении межпалубной полости (изгиба палубы) от уровня (h6 -fn) до предельного уровня Н V(H)„ определяют по формуле (В.61),

где R - радиус скалы, значение которого принимают по технической документации на резервуар, см; Нпр - предельный уровень составления градуировочной таблицы, вычисляемый по формуле (В.31), см; zi,Z2,Z3,...,Zk- интервалы по высоте танка, измеренные по 12.2.1, см;

fn - высота точки касания дна измерительной трубы грузом рулетки, вычисляемая по формуле (В.32), см;

14.2 Составление градуировочной таблицы на танки, находящиеся в средней и кормовой частях танкера
  • 14.2.1 При поверке танка посантиметровую вместимость:

  • - при наполнении полости танка до точки касания дна измерительной трубы грузом рулетки (VT)определяют по формуле (В.63);

  • - при наполнении от уровня .равного нулю, до уровня (R-fJI)V(H)^ определяют по формуле (В.64);

  • - при наполнении от уровня (R- fn) до уровня (z, + z2 + z3 - f;i) V(H)J определяют по формуле (В.65);

  • - при наполнении от уровня (z, + z2 + z3 +... + z9 - fn) до уровня (h5 - fn ) V(H)^5 определяют по формуле (B.67);

  • - при наполнении межпалубной полости от уровня (h6 -fn) до предельного уровня Нпр V(H)^ определяют по формуле (В.68).

  • 14.3 В пределах предельного уровня Нпр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 14.4 При составлении градуировочной таблицы значения вместимости танка округляют до 1 дм3.

  • 14.5 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20 °C.

  • 14.6 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 14.7 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 14.8 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 14.9 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 14.10 Требования к машинному алгоритму обработки результатов измерений:

  • - вместимость танка в пределах изменения уровня на 1 см определяют последовательным вычислением вместимости танка через каждое изменение уровня на 1 мм;

  • - последовательно вычисляя вместимость каждого наполнения на 1 мм, определяют вместимость танка с интервалом 1см.

  • 15 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 15.1 Результаты поверки оформляют свидетельством о поверке в соответствии с [5].

    • 15.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) журнал обработки результатов измерений при поверке.

  • 15.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Ж.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подписи поверителей заверяют оттисками поверительного клейма.

ПРИЛОЖЕНИЕ А

(обязательное)

Схемы измерений параметров танка при поверке

об-

, _      — набор (набор                  "Z Z-

кормовой части танка.

Рисунок А.1 - Схема танков правого и левого бортов.

м о

1-21,23 - перекладины деревянные; 22 - брусок деревянный; zi, Z2,...,z..... -расстояния между пере

кладинами, равные 100 мм.

Рисунок А.2- Схема бруска с перекладинами

1 - магнитный держатель; 2 - линейка измерительная; 3,4 - винты крепления линейки.

Рисунок А.З - Схема линейки измерительной с магнитным держателем.

б

а- носовая поперечная переборка левого и правого бортов; б - кормовая поперечная переборка левого и правого бортов; 1,2,3,4 - вертикальные линии; ДрД^Е^Е^Е^Е^, Д", Д? -точки на вертикальных линиях; 7",7* - расстояния от продольной переборки до линий 1 и4; (/“)', (/*)' - расстояния между линиями 1,2 и 3,4; hi - высота точек Дт и Ei; 62 - высота Дг и Ег.

Рисунок А.4 - Схема измерений длины танков по поперечным переборкам

б

а-продольная диаметральная переборка танка левого борта; б - продольная диаметральная переборка танка правого борта; 1,2 - вертикальные линии; ai,av - горизонтальные отметки, проведенные через точки Ai, AvJ 3 - элемент рамного набора; 4 - элемент холостого набора; Ai, Аг,..., Av- отметки; ho - высота от отметок Ai, Аг,... ,AVflo палубы танка; Х1,хг,...,хт - расстояния между вертикальными линиями; х0 - расстояние между вертикальной линии 1 до поперечной переборки; 1_н -длина носовой части танка;1_к- длина кормовой части танка.

Рисунок А.5 - Схема измерений параметров танка по продольным переборкам

1 -продольная диаметральная переборка; 2 - кильсон (тавровый профиль); 3 -уголковый профиль;

4 - носовая поперечная переборка; 5 - днище носовой части танка; 6 - правый борт танкера (танка); 7 - днище кормовой части танка; 8 - кормовая поперечная переборка; 9 - брусок с перекладиной; 10 - дальномер; 11 - луч лазера; 12 - линейка с магнитным держателем; 13- выгнутая часть обшивки борта; 14 - линия, начиная с которой образуется выгнутость обшивки борта; 15 - скула; R - радиус скулы; 16 - линия начала подъема скулы обшивки борта; у00, уО1,уо2,..., yoj, ...,yOv - ширины танка вдоль продольной диаметральной переборки, измеренные по днищу танка; y'oi-расстояние от поверхности бруска с перекладинами до продольной диаметральной переборки; у"т - расстояние от бруска до линейки с магнитным держателем.

Рисунок А.6 - Схема измерения ширины танка по днищу танка

гТг Т

III  1

Xv = 1800

Xv-i = 1800

I

а

а - продольная диаметральная переборка кормовой части танка; б - продольная диаметральная переборка носовой части танка;

1,10 - поперечные переборки; 2-9 - вертикальные линии; 11 - уголковый профиль; 12 - тавровый профиль.

Рисунок А.7 - Схема измерений параметров уголкового и таврового профилей.

а - танк левого борта б - танк правого борта

1 - брусок с перекладинами; 2 - дальномер; 3 - перекладина; 4 - линейка с магнитным держателем; 5 -тавровый профиль; 6 - продольная диаметральная переборка; he-высота танка по правому борту; zi, Z2, из.....zj.....Zn - интервалы; Boi - ширина носовой части танка, измеренная по днищу; п - число интер

валов, соответствующее высоте борта наливного судна.

Рисунок А.8 - Схема измерений ширины танка.

1 - брусок с перекладинами; 2 - продольная диаметральная переборка; 3 - перекладина;

4 - дальномер; 5 - палуба наливного судна; 6 - линейка с магнитным держателем; 7 - карлингс; 8 -борт наливного судна; y'(n.k) - расстояние от продольной диаметральной переборки до стенки бруска; y"nk) - расстояние от стенки бруска до линейки с магнитным держателем; y™n.k) - расстояние от линейки с магнитным держателем до стенки бруса; y{'n.k) - расстояние от стенки бруска до борта наливного судна; п-число расстояний z, соответствующее высоте борта наливного судна; к - номер расстояния z в пределах высоты карлингса.

Рисунок А.9 - Схема измерения ширины носовой части танка в пределах высоты карлингса.

а - танк левого борта                 б - танк правого борта

1 - перекладина бруска; 2 - брусок с перекладинами; 3-дальномер; 4-палуба;

5 - продольная диаметральная переборка; Иб - высота борта танка.

Рисунок А.10 - Схема измерений ширины кормовой части.

1 - главная палуба танка левого борта; 2 - поперечная переборка; 3 - главная палуба танка правого борта; 4 - палуба носовой части танка; 5 - козырек палубы; 6-борттанка; bo,bi,b2,...,bi,...bm- ширины носовой части танка; С0,С1,Сг.....Ci,...,Cm-точки, отмеченные вдоль продольной диаметральной переборки носовой части танка; ................ - интервалы в носовой части танка; bm+i, bm+2.....bv - ширины

кормовой части танка; Cm+i,Cm+2 Cv-точки, отмеченные вдоль продольной диаметральной переборки кормовой части танка;хт+1,...хи - интервалы в кормовой части танка; L-длина танка; LH - длина носовой части танка; LK - длина кормовой части танка; / - длина козырька.

Рисунок А.11 - Схема измерения ширины танка по палубе.

1 - измерительная труба; 2 - продольная диаметральная переборка; /з - координата точки измерений базовой высоты танка и уровня жидкости; /т - рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка; fn - расстояние от днища танка до дна измерительной трубы.

Рисунок А. 12 - Схема измерений параметров танка.

3,4,(13),7 - элементы поперечного рамного набора (бимс, рамные стойки, флор); 2,8 - элементы продольного рамного набора (карлинес, кильсон); 1,10 -элементы продольного холостого набора; 5 —пиллерс; 6,9,11 — кницы; 12 —раскаты; ДП — продольная диаметральная переборка.

Рисунок А.13-Схема размещения внутренних деталей.

1 - полка профиля; 2 - стенка профиля; 3 - стенки танка (борта, днища, продольной диаметральной переборки); bn - ширина полки профиля; tc - толщина стенки профиля; hT - высота стенки профиля; бп - толщина полки профиля.

Рисунок А. 14 - Схема измерений параметров таврового профиля.

1 - полка профиля; 2-стенка профиля; 3-обшивка днища; Ьу - ширина полки; Jcy толщина стенки профиля; h - высота стенки профиля .

Рисунок А.15 - Схема измерений параметров уголкового профиля.

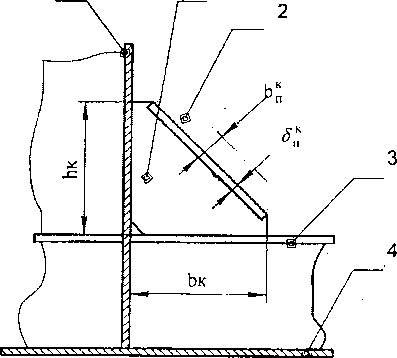

1 - стенка кницы; 2 - полка кницы (отогнутый фланец); 3 - полка рамного набора (таврового профиля); 4 - обшивка днища; 5 - обшивка переборки; b*,   - ширина и толщина кницы полкифк ,

Ьк- высота и ширина кницы.

Рисунок А.16 - Схема измерений параметров кницы.

ПРИЛОЖЕНИЕ Б

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка танкера пр.414В (пр.414Б, пр.414Н,пр.1754, пр.1754Б)

геометрическим методом

Таблица Б.1 - Общие положения

<-

Код документа

Регистрационный но-мер

Дата

Основание для про-ведения поверки

число

месяц

год

1

2

3

4

5

6

Продолжение таблицы Б.1

Место проведения поверки

Средство измерения

7

8

Окончание таблицы Б.1

Танк

Номер

Назначение

Погрешность определения вместимости, %

Коэффициент аст,1/°С

9

10

11

12

Примечание - За значение коэффициента линейного расширения стенки танка (графа 12) принимают по технической документации на танк. При отсутствии данных, его значение принимают равным 11,ЗЮ-61/°С.

Таблица Б.2 - Условия проведения измерений

Температура воздуха, °C

Загазованность, мг/м3

Таблица Б.З - Интервалы между перекладинами бруска                     В миллиметрах

Номер измерения

Показание штангенциркуля при интервале z

Z1

Z2

Z3

Zj

Zn

1

2

Таблица Б.4 - Длина танка, находящегося в носовой части наливного судна      В миллиметрах

Длина танка h

Номер изме-рения

Отсчет по дальномеру при установке его в точке носовой поперечной переборке

дг

Е?

д"

Е"

1

2

1

2

h

1

2

/4

1

2

Таблица Б.5 - Длина носовой части танка, расположенного

в носовой части танкера, по продольной переборке без силового набора       В миллиметрах

Номер

Расстояние между вертикальными линиями по продольной

измере-

диаметральной переборке

НИЯ

Х1

Х2

Хк

Хт

1

2

Таблица Б.8 - Высота танка по поперечным переборкам

В миллиметрах

Номер измерения

Высота

h2

Высота от точки Д до палубы судна

Высота от точки Е до палубы судна

ТО"

ТО"

ТО'

ТО'

1

1500

2

1500

Таблица Б.9 - Ширина носовой части танка

В миллиметрах

Номер вертикальной линии

Номер измерения

По днищу танка расстояние yoi

В пределах высоты кильсона, расстояние

Ук1

Yoi

y'oi

Ун

y?i

Уз;

1

2

3

4

5

6

7

0

1

2

1

1

2

2

1

2

1

2

1

2

m

1

2

Продолжение таблицы Б.9

Номер вертикальной линии

Номер измерения

В пределах высоты кильсона, расстояние у";

В пределах высоты кильсона, расстояние у"';

Ун

У21

УЗ!

Ун

У 2i

Iff

УЗ!

8

9

10

11

12

13

14

15

0

1

2

1

1

2

2

1

2

1

2

1

2

m

1

2

Продолжение таблицы Б.9

Номер вертикальной линии

Номер измерения

IV

В пределах высоты кильсона, расстояние yKj

Ун

У21

Уз;

16

17

18

19

20

0

1

2

1

1

2

2

1

Таблица Б.6 - Длина носовой части танка, расположенного в носовой

части танкера, по продольной переборке с силовым набором            В миллиметрах

Но-мер измерения

Расстояние между вертикальными линиями по продольной диаметральной переборке

хн

Х1

Х2

Хк

Xm

s'

3

d'

If s

t

d"

s'

8

d'

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

1

2

Примечания

  • 1 s', d', 8 (графы 3,4,5,18,19,20)-расстояния от вертикальных линий до стенок уголкового профиля и толщина стенки профиля.

  • 2 s", t, d" (графы 6,7,8) - расстояния от вертикальных линий до стенок таврового профиля и толщина стенки профиля.

Таблица Б.7 - Высота танка по диаметральной продольной переборке        В миллиметрах

Номер измерения

Расстояние от днища до точки А

Расстояние от точки А до палубы судна

hp(h”)

Ьр(Ьд)

ho'

h*

1

2

3

4

5

1

2

Примечание - При применении дальномера графы 4,5 не заполняются.

2

2

1

2

m

1

2

Продолжение таблицы Б.9

Номер вертикальной линии

Номер измерения

Выше высоты кильсона до карлингса у'ц

У41

y'si

Уб1

У'п1

21

22

23

24

25

26

27

28

29

0

1

2

1

1

2

2

1

2

1

2

1

2

m

1

2

Продолжение таблицы Б.9

Номер вертикальной линии

Номер измерения

Выше высоты кильсона до карлингса у ц

У41

У51

Уб.

Уш

30

31

32

33

34

35

36

37

38

0

1

2

1

1

2

2

1

2

3

1

2

1

2

m

1

2

Продолжение таблицы Б.9

Номер вертикальной линии

Номер измерения

В пределах высоты карлингса,

расстояние У(П.к)

В пределах высоты карлингса, расстояние У(П.к)

У(п-З)

У(п-2)

У(п-1)

У(п-3)

У(п-2)

У(п-1)

39

40

41

42

43

44

45

46

0

1

2

1

1

2

2

1

2

1

2

m

1

2

Окончание таблицы Б.9

Номер вертикальной линии

Номер измерения

В пределах высоты карлингса, расстояние y"'n.k)

В пределах высоты карлингса, расстояние yjn.k)

т

У(п-З)

fff

У(п-2)

fff

У(п-1)

У(п-3)

У(п-2)

IV

У(п-|)

47

48

49

50

51

52

53

54

0

1

2

1

1

2

2

1

2

2

1

2

m

1

2

Примечания

1 Расстояния Уо(, у"; (графы 3,4) измерены по 12.5.3.

  • 2 Расстояния у'ц.У^.Уз; (графы 5,6,7) измерены по 12.5.4.1.

  • 3 Расстояния Ун.У2;,Уз; (графы 10,11,12) измерены по 12.5.4.2.

  • 4 Расстояния у™;, у2i, Уз; (графы 13,14,15) измерены по 12.5.4.3.

  • 5 Расстояния уц , у^;, у^ (графы 18,19,20) измерены по 12.5.4.4.

  • 6 Расстояния y'jj, у^ (графы 23-28) измерены по 12.5.5.

  • 7 Расстояния y'n.k)i, y"n.k)i, y"n.k)j, y^.k)i (графы 39-54) измерены по 12.5.6

Номер вертикальной линии

Расстояние bj

Расстояние (ширина)

1-е измерение

2-измерение

1-е измерение

2-измерение

1

2

3

4

5

0

1

2

m

m+1

V

Примечания

  • 1 bj (графы 2,3)-расстояние от продольной переборки до края палубы, измеренное по 12.5.8.1.

  • 2   (графы 4,5) - расстояние от борта танка до края палубы (ширина козырька), измеренная по 12.5.8.2.

Таблица Б.11-Ширина кормовой части танка                                В миллиметрах

Номер вертикальной

линии

Номер измерения

По днищу танка, расстояние yoi

Yoi

п

Yoi

1

2

3

4

m+1

1

2

1

2

1

2

V

1

2

Продолжение таблицы Б.11

Номер вертикальной линии

Номер измерения

Выше высоты кильсона, расстояние у'^

Y3i

У 9i

У'|5!

5

6

7

8

9

m+1

1

2

1

2

1

2

V

1

2

Продолжение таблицы Б. 11

Номер вертикальной

линии

Номер измерения

Выше высоты кильсона, расстояние уТ

Уз;

У91

y'l5i

10

11

12

13

14

т+1

1

2

1

2

1

2

V

1

2

Примечания

  • 1 Расстояния y^i, y"oi (графы 3,4) измерены по 12.5.7.1.

  • 2 Расстояния у'ц, у„ (графы 7,8,9,12,13,14) измерены по 12.5.7.2.

Таблица Б.12 - Ширина танка, расположенного в средней (кормовой)

части наливного судна                                                     В миллиметрах

Номер вертикальной линии

Номер измерения

Расстояние по днищу танка

Уо1

Расстояние от продольной переборки до поверхности бруска y'Ki

Расстояние от поверхности бруска до борта танка у";

Уо1

y'oi

Уз;

У9;

У'15;

Уз;

У9;

y'l5i

1

2

3

4

5

6

7

8

9

10

0

1

2

1

1

2

1

2

1

2

V

1

2

Примечания

  • 1 Расстояния у^ , у"; (графы 3,4) измерены по 12.6.1.2.

  • 2 Расстояния yjj, y'9i, y'15i, у'^ , y9i, у]'5i (графы 5-10) измерены по 12.6.1.3, 12.6.1.4.

Таблица Б.13 - Другие параметры танка

Измеряемый параметр

Номер измерения

Показание рулетки, линейки, штангенциркуля, мм

Координаты точки измерения базовой высоты и

1

уровня жидкости 13

2

Высота точки касания дна измерительной

1

трубы грузом рулетки Гл

2

Базовая высота танка Нб

1

2

Окончание таблицы Б. 13

Измеряемый параметр

Номер измерения

Показание рулетки, линейки, штангенциркуля, мм

Расстояние между продольной переборкой и образующей измерительной трубы /т

1

2

Диаметр измерительной трубы dT

1

2

Таблица Б.14 - Внутренние детали

Наименование элемента набора

Число элемента mJ

Длина элемента

L.i

Параметры таврового профиля, мм

Ьтп

hT

Ь'п

Ь'п

1

2

3

4

5

6

7

8

9

Кильсон

ПИ

Флор

ГП2

Карлингс

ГПз

Бимс

ГП4

Рамный шпангоут

ГП5

Вертикальный набор

ГИб

Шельф

ГП7

Продолжение таблицы Б.14

Наименование элемента набора

Граница, мм

нижняя

верхняя

10

11

Кильсон

12

Флор

Карлингс

Бимс

Рамный шпангоут

Вертикальный набор

Шельф

Продолжение таблицы Б.14

Наименование элемента набора

Суммарная длина элемента Lj, мм

Параметры уголкового профиля

Ь'п , мм

, мм

Ь'п, мм

h у, мм

Fj, мм2

13

14

15

16

17

18

19

Холостая стойка

Раскат

Пиллерс

Уголковый профиль на днище

Окончание таблицы Б.14

Наименование элемента

Число эле-мента, m

Параметры элемента, мм

Ьк

20

21

22

23

24

25

26

Кница

Должности

Подписи и знак поверки

Инициалы, фамилии

ПРИЛОЖЕНИЕ В (обязательное)

Обработка результатов измерений

В.1 Вычисление длины танка

В.1.1 Длину танка L, мм, вычисляют по формуле

L = - +11     +-— ■ [1 + «ст • (20 -1)],                         (В.1)

где 1Х,12^3’Ц - средние арифметические значения длин, измеренных по 12.3, мм;

ает - коэффициент линейного расширения материала стенки танка, значение которого принимают равным 11,4Ю-61/°C;

t - температура, при которой измерена длина танка, °C.

В.1.2 Результаты вычисления L вносят в журнал, форма которого приведена в приложении Г.

В.2 Вычисление длины носовой части танка

В.2.1 Длину носовой части танка LH , мм , вычисляют по формуле

т-1

LH = X х" ,                                      (В.2)

i=o

где х” - среднее арифметическое значение i-ro интервала между вертикальными линиями

(где i-номер интервала, принимают из ряда: 0,1,2.....т), мм;

т - число интервалов.

Для танка правого борта (с набором) интервалы х,:

  • - под нечетным номером вычисляют по формуле (рисунок А.7):

х< = d<+ s<;                                              (В.З)

  • - под четным номером вычисляют по формуле

х" = d" + tj+s".                                           (В.4)

В.2.2 Результаты вычисления LH вносят в журнал, форма которого приведена в приложении Г.

В.З Вычисление длины кормовой части танка

В.З. 1 Длину кормовой части танка LK , мм, вычисляют по формуле

LK=L-LH,                                 (В.5)

где L - длина танка, вычисляемая по формуле (В.1), мм;

LH - длина носовой части танка, вычисляемая по формуле (В.2), мм;

В.4 Вычисление высоты танка по продольной диаметральной переборке

В.4.1 Высоту танка Ь'д , мм , при применении измерительной рулетки с грузом вычисляют по формуле

h"p + hj + h; + hj

(В.6)

h3=--------2------- где hp,hp - средние арифметические значения высот, измеренных рулеткой от точек Aj1 и А* до днища соответственно, мм ;

h“,h* - средние арифметические значения высот, измеренных линейкой от точек А” и А“ до палубы судна соответственно, мм .

В.4.2 Высоту танка h" , м, при применении дальномера вычисляют по формуле

„ Ьд+Ьд г             т

Ьд= Д2 Д -[1+ <zc., -(20-t)],                            (В.7)

где И”,Ид - средние арифметические значения высот, измеренных по 12.4.2.2, мм.

В.4.3 Результат вычисления h д по формуле (В.6) или (В.7) вносят в журнал, форма которого приведена в приложении Г.

В.5 Вычисление высоты танка по поперечным переборкам

В.5.1 Высоту танка h'n , мм, определенную по вертикальным линиям 1 и 4 (рисунок А.4), вычисляют по формуле

(В.8)

где (h“)',(h*)' - средние арифметические значения высот, измеренных линейкой отточек Е22 до палубы судна по 12.4.3.1, мм;

h2 - высота, равная 1500 мм, определена по 11.1.1.3.

В.5.2 Высоту танка h„, мм, определенную по вертикальным линиям 2 и 3 (рисунок А.4), вычисляют по формуле

h

ff п

(В.9)

где (h”)",(h„)"- средние арифметические значения высот, измеренных линейкой отточек А22 до палубы судна , мм;

h2 - высота, равная 1500 мм, определена по 11.1.1.3.

В.5.3 3 Результат вычисления h^, h" вносят в журнал, форма которого приведена в приложении Г.

В.6 Вычисление ширины танка

В.6.1 Вычисление ширины танка по его днищу

В.6.1.1 Ширину танка по его днищу Boi , мм, соответствующую i-ой вертикальной линии, вычисляют по формуле

Boi =Yoi +   -[1+«ст (20-t)],                       (В.10)

где y'oi - расстояние от продольной диаметральной переборки до поверхности бруска,мм; y"i - расстояние от поверхности бруска до борта танка,мм;

i - номер вертикальной линии, принимают:

  • - из ряда: 0,1,2,3,... ,т - для носовой части танка;

  • - из ряда: т,т+1,т+2,...,7-для кормовой части танка.

Величины у'oi, у"; измерены в соответствии с 12.5.3, 12.5.7 по днищу носовой и кормовой частей танка соответственно.

В.6.1.2 Результаты вычислений Boi вносят в таблицы Г.1, Г.2 (приложение Г).

В.6.2 Вычисление ширины носовой части танка

В.6.2.1 Ширину танка в пределах высоты кильсона В ”, мм, при i-ой вертикальной линии,

соответствующую:

- интервалу zi Ви , мм, вычисляют по формуле

Вц - у'н + (ун + Ун) • [1 + «ст ■ (20 - 0]+ Ун;

(В.11)

интервалу Z2 B2j .вычисляют по формуле

= У2i + (У2i + У2i) • [1 + «ст • (20 -t)] + у2J;

(В.12)

интервалу гз B3i .вычисляют по формуле

B"i = Уз> + (yf3i + У3i)' D + «ст (20-1)]+ y3i;

(В.13)

гдерасстаяния у'-;, у";, у -, у^ (где /номер, выбирают из рэда 1,2,3), измеренные по 12.5.4, мм.

В.6.2.2 Ширину танка выше высоты кильсона до карлингса Вjj, мм, при i-ой вертикальной линии вычисляют по формуле

Bji = Yji +y"i[1 + «ст (20-t)],                              (В.14)

где у'ц, у у - расстояния, измеренные по 12.5.5, мм;

j - номер интервала z, выбирают из ряда: 4,5,6.....(л-к).

В.6.2.3 Ширину танка в пределах высоты карлингса B"n.K)j, мм, при i- ой вертикальной линии, соответствующую:

  • - интервалу г<п-з) В“п.3); вычисляют по формуле

В(n-3)i = У(П-3)1 + [y<n-3)i + У(п-З),] •[! + «ст ■ (20 ~ t)] + У (п-3)| ;                 (В. 15)

  • - интервалу z<n-2) В"n.2)j вычисляют по формуле

B(n.2)i = У'(п-2), +[y<n-2)i +У(п-2).]-П+«ст ’(20-t)] + y;.2)i;               (В.16)

  • - интервалу z<n-i) В"п.р; вычисляют по формуле

B(Hn-l)i = y'(n-l)i +[У(п-1)1 + У(п_1)| ] ■ П + «ст -(20-t)]+у^.!),,                 (В.17)

где расстояния y^n.K)i ,У(п.к);5У('п-к)!’У(п-к)( > измеренные по 12.5.6 , мм;

п - число интервалов, соответствующее высоте борта танка.

В.6.2.4 Результаты вычислений величин Bjj по формулам (В. 10) - (В. 17) вносят в таблицу Г.1 (приложение Г).

В.6.3 Вычисление ширины кормовой части танка

В.6.3.1 Ширину кормовой части танка выше его днища В^ при i-ой вертикальной линии, соответствую щу ю:

  • - интервалу гзВз;, мм, вычисляют по формуле

Вз; = Уз; +УЗ! '[I + «ст -(20-t)];                            (В.18)

  • - интервалу zg B9i, вычисляют по формуле

B9i = Y9i + У» -[1 + «ст (20-t)];                          (В.19)

  • - интервалу zi5B|K5i, вычисляют по формуле

Bf5i =у',5| +y?5i [l+a„ (20-t)];                          (В.20)

где y'3j, y'9i, y'15j, у" , y9j , y"51 - расстояния, измеренные по 12.5.7.1, 12.5.7.2, мм.

В.6.3.2 Результаты вычислений В*;, B9i, В]^; вносят в таблицу Г.2 (приложения Г).

В.6.4 Вычисление ширины танка по палубе судна

В.6.4.1 Ширину носовой части танка по палубе В-1, мм, вычисляют по формуле

Bf=b,H-/jH,                              (В.21)

где Ь” - ширина танка по палубе, измеренная по 12.5.8.1, мм;

/” - ширина козырька палубы, измеренная по 12.5.8.2, мм;

i - номер вертикальной линии, выбирают из ряда: 0,1,2,..., т.

Результаты измерений В-1 вносят в таблицу Г.З (приложение Г).

В.6.4.2 Среднее арифметическое значение ширины кормовой части танка по палубе В* , мм,

вычисляют по формуле

(В.22)

Результат измерения В* вносят в журнал, форма которого приведена в приложении Г.

В.6.5 Вычисление ширины танка, расположенного в средней и кормовой частях

В.6.5.1 Ширину танка (среднего или кормового) по его днищу , мм, вычисляют по фор

муле

Boi =Уш +Уш’(20-t)],                         (В.23)

где y'oj, y"0l - расстояния, измеренные по 12.6.1.1, мм.

В.6.5.2 Ширину танка по его высоте В - на трех уровнях вычисляют по формулам:

= Уз; +Y3i V

1 + «ст • (20 - t)J;

(В.24)

= ybi + y5i ■ D

1 + «ст -(20-t)];

(В.25)

= У'151 +У15)

■[1 + «ст (20-t)],

(В.26)

где Уз;, y9i, y')5j, Уз; , y9i , у"5| - расстояния, измеренные по 12.6.1.3, 12.6.1.4, мм.

В.6.5.3 Результаты вычислений , Bj;, B^i, B(5i вносят в таблицу Г.4 (приложение Г).

В.7 Вычисление изгиба палубы

В.7.1 Изгиб палубы (разность высот продольной диаметральной переборки и борта танка)

Ah , мм, вычисляют по формуле

где В* - ширина кормовой части танка по палубе, вычисляемая по формуле (В.22), мм;

г] - величина, выражаемая через тангенс угла наклона палубы, вычисляемая по формуле

7 = tg/?,

где (3 - угол наклона палубы.

Тангенс угла /3 вычисляют по формуле

(В.29)

где Ьд - среднее арифметическое значение высоты, измеренной по продольной диаметральной

переборке, вычисляемое по формуле (В.6) или (В.7), мм;

h'n, h" - высоты танка, вычисленные по формулам (В.8) и (В.9) соответственно, мм;

I" ,1* - расстояния, отсчитываемые от продольной диаметральной переборки до вертикальных линий 1 и 4, равные 400 мм;

(/”)', (/* )' - расстояния, отсчитываемые от продольной диаметральной переборки до вертикальных линий 2 и 3, равные 1900 мм.

В.8 Вычисление высоты борта танка

В.8.1 Высоту борта танка h6 , мм, вычисляют по формуле

(В.30)

h6 = Ьд - Ah.

В.8.2 Результат вычисления h6 вносят в журнал, форма которого приведена в приложении Г.

В.9 Вычисление предельного уровня составления градуировочной таблицы

В.9.1 Предельный уровень составления градуировочной таблицы Нпр, см, вычисляют по формуле

_h;i (ZT+dT) I 7 пр’1О 10    ^|1 + ?72    •

(В.31)

где Ьд - высота танка по продольной диаметральной переборке, мм /т - расстояние от продольной диаметральной переборки до образующей измерительной трубы, измеряемое по 12.10.2, мм;

dT - диаметр измерительной трубы, измеряемый по 12.10.3 и вычисляемый по формуле (2), мм;

- высота точки касания дна измерительной трубы грузом рулетки, вычисляемая по формуле

2

(В.32)

где результаты измерений высоты , проведенных по 12.8, мм.

В.9.2 Результаты вычисления Нпр вносят в журнал, форма которого приведена в приложе-

В. 10 Вычисление вместимости танка, расположенного в носовой части танкера

В.10.1 Вычисление вместимости носовой части танка

В.10.1.1 Вместимость носовой части танка в пределах высотыгт:

- при уровне равном нулю V”, м3, вычисляют по формуле

VH

о

где fn - высота точки касания дна измерительной трубы грузом рулетки, см ;

zi - интервал, см ;

Р],Р0 - обозначения, вычисленные по формулам:

Р1 = sio ’хо +sll 'XI +SI2 'х2 +-" + sl.m-i 'xm-l '

Ро Foo ’ хо + Fol ' Х1 + Fo2 ' х2 ■*" ••• + Fo.m-1 ' xm-l1

где 5|0 = (В|0 + В],) - (Воо + Во1);   ) = (Вн + В,2) -(Во) + Во2);

s’i2 - (Bi2 + В|3) -(Во2 + Во3).....xi.m-i = (В]   + В] т)-(Во т_] + Вот);

Foo =(воо+ВО1); F0| = (В0| + Во2); Fo2 = (Во2 + Во3); Fo m_, = (Во m.j + Во т).

- при изменении уровня от нуля до высоты (R -1^) V£, м3, вычисляют по формуле

н

2J08

'_Н_

<2zl

(В.34)

где Н - уровень, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см;

- при изменении уровня от уровня (R - fn) до уровня (zi-fл) вычисляют по формуле

V!H

[(H + fJI)-R] Гн-CR-fj

2-Ю8 I 2Z]

Pi

+ P0

(B.35)

B. 10.1.2 Вместимость носовой части танка V”

м3, в пределах высоты z2 при изменении

уровня от (zi- fл) до уровня (Z1+Z2- fл вычисляют по формуле

V”

(H + fJ-z,

2-Ю8

(В.36)

где s20 = (В20 + В21) — (В10 + ВИ), s2| = (В2| + В22) — (Вц + B]2),

s22 - (В22 + в23)  (В]213).....s2.m-l ~ (B2.m-I + В2т ) (В1 .т-1 + В1 т ) ’

F[0 _ (Bio + Bi I) ’ Fj j — (В] | -ь В|2); F|2 - (В|2 + В|3) ; F( т_, - (В, т.| + В( т).

В.10.1.3 Вместимость носовой части танка V3H, м3 , в пределах высоты гз при изменении

уровня OT(zi+Z2-fn ) до уровня (гт+гг+гз-Гд вычисляют по формуле

V3H

(H + fJ-Cz.+z,)

2-Ю8

(H + fJ-(z,+z2)

2z3

' (S30

+ s3|

X1 + s32 ' x2 +   + S3 m-l

+ (F2o ' xo + F2| • X1 + F22 • x2 + ... + F2 m_] •

где s30 = (Взо3])-(В2|); s3| = (В3132)-(В2122),

s32 =   32 + Взз) -(В22 + В23s3 m_j = (В3 m_] + В)-(В.| + В) ;

^2о ~ (В20 + ®21) ’ ^21 =2| + В22); F22 = (В22 + В23); F2m_| = (В2 т.| + В).

В.10.1.4 В соответствии с вышеуказанной закономерностью вместимость танка VnH, м3, в пределах интервала гп(п-соответствует высоте борта танка h6) вычисляют по формуле

V"

(H + fJ-gz,

k=l

2 • 108

(H + fJ-"fzk

---------~--(SnO 'Xo + Sm'Xl +Sn2X2 +- + Sn.m-l -Хт-|) + 2zn

+ (F(n-l)O ' Xo + F(n-1)l ' Xl + F(n-1)2 ' X2 + •••+ F(n-l).m-l ' Xm-1

(B.38)

гДе sno (Bno FBni) (B(n.1)0 + B(n,}|), sn|— (Bnl + Bn2)-(B(п-i)! + B(n,)2), sn2 (Bn2 + Bn3) — (B(n_])2 + B(n.()3),..., sn m_| — (Bn m_] + Bn m) — (B(n.I} m_| + В(пт), F(n-l)o = (B(n.])0 H-B^-j}));           F(n-l)l ~ (B(n-l)l +B(n_i)2);           ^(n-l)2 ~ (B(n-1)2 +B(n.t)3);

B(n-I).m-I ~ (B(n-l).m-l + B(n.|)m ) ,

где В jj - ширины танка, вычисляемые по формулам (В.10) - (В.17), мм;

j -номер интервала/, выбирают из ряда: 1,2,3,...,п;

i - номер вертикальной линии, совпадающий с номером интервала х, выбирают из ряда: 0,1,2,...,т.

В. 10.2 Вычисление вместимости кормовой части танка

В.10.2.1 Вместимость кормовой части танка в пределах уровня (R-fn):

- при уровне равном нулю V0K, м3, вычисляют по формуле где LK - длина кормовой части танка, вычисляемая по формуле (В.5), мм;

ю7

(В.39)

Н - уровень наполнения, см;

fn - высота точки касания дна измерительной трубы грузом рулетки, см;

В* - средняя ширина кормовой части танка, вычисляемая по формуле

(v-m)+l

S (Во,)

gK _  _j=in_________

(v - m) +1

где В* - ширина кормовой части танка, измеренная по его днищу, вычисляемая по формуле (В. 10), см;

v - номер вертикальной линии, образованной в стыке кормовой поперечной переборки и продольной диаметральной переборки;

m - номер вертикальной линии, образованной в стыке носовой и кормовой переборок;

R - радиус скулы, значение которого принимают по технической документации на танк, см;

ц/0 - параметр, вычисляемый по формуле

у/0 = arccos

- при изменении уровня от нуля до уровня (R- fn) VRK, м3, вычисляют по формуле

VRK=-^- В* Н + —L--sin2y/

R 107             2 L 2

где Н - уровень, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см; <// - параметр, вычисляемый по формуле

у/ - arccos

В.10.2.2 Вместимость кормовой части танка V3K, м3, при изменении уровня от (R-fn) до (zi+Z2+Z3-f4) вычисляют по формуле

v,K=^4(H + f,,)-R].                     <в.41)

где В3 - средняя ширина кормовой части танка, вычисляемая по формуле

(v-m)+l

S (Вз,)

gK __ i=m________

3 (v - m) +1

где B3j - ширина носовой части танка, вычисляемая по формуле (В.18), мм;

В.10.2.3 Вместимость кормовой части танка V9K, м3, при изменении уровня от (zi+Z2+Z3-fn ) до уровня (г1+г2+гз+...+гэ-Гл вычисляют по формуле

V9 = К ’[н+ fn-(Z]+z2+z3)],                        (B.42)

где B9 - ширина кормовой части танка, вычисляемая по формуле (В. 19), мм.

В.10.2.4 Вместимость кормовой части танка V]K5, м3, при изменении уровня от высоты

(zi+Z2+Z3+...+Z9-fjj) до уровня (zi+Z2+Z3+...+Zi5-fn) и выше (до уровня, соответствующего высоте борта танка h6) вычисляют по формуле

V

К

15

(H + fJ-bj

J=1

(В.43)

где В[К5 - средняя ширина кормовой части танка, вычисляемая по формуле

(v-m)+l

Z (В15|)

В к     i=m

=----------

15    (v-m) + l

где В|51 - ширина кормовой части танка, вычисляемая по формуле (В.20), мм.

В. 10.3 Вычисление вместимости изгиба палубы танка

В.10.3.1 Вместимость изгиба палубы танка вычисляют, если измерительная труба находится ближе к продольной диаметральной переборке.

Если измерительная труба находится ближе к борту танка, то вместимость танка определяют в пределах высоты его борта.

В. 10.3.2 Вместимость изгиба палубы носовой части танка V", м3, в пределах:

- длины интервала х0 вычисляют по формуле

(В.44)

- длины интервала xi вычисляют по формуле

\2

(В.45)

- длины интервала хг вычисляют по формуле

(В.46)

- длины интервала хт-1вычисляют по формуле

(ЧХ-!

(В.47)

где (В,п)н - ширина носовой части танка, определенная для i-ой вертикальной линии по результатам измерений его ширины по палубе, вычисляемая по формуле (В.21), мм;

i-номер вертикальной линии, совпадающий с номером интервала, выбирают из ряда: 0,1,2,..., т; г/ - величина, вычисляемая по формуле (В.28);

ДЬ - изгиб палубы, вычисляемый по формуле (В.27);

Н - уровень наполнения, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см;

fn - высота точки касания дна измерительной трубы грузом рулетки, вычисляемая по формуле (В.32), см;

h6 - высота борта танка, вычисляемая по формуле (В.30), см.

В.10.3.3 Вместимость изгиба палубы кормовой части танка VHK, м3, вычисляют по формуле

v„K

(В.48)

где В„ - ширина кормовой части танка по палубе, вычисляемая по формуле (В.22), мм;

LK - длина кормовой части танка, вычисляемая по формуле (В.5), мм.

В.11 Вычисление вместимости танков, расположенных в средней и кормовой частях танкера

В.11.1 Вместимость танка в пределах уровня (R- fn):

- при уровне равном нулю VJ , м3, вычисляют по формуле

VT

* о

(В.49)

где L-длина танка, вычисляемая по формуле (В. 1), мм;

Н - уровень наполнения, см ;

fn - высота точки касания дна измерительной трубы грузом рулетки, см;

BJ - средняя ширина танка, вычисляемая по формуле

--------------------------,

v

где B^j - ширина танка, измеренная по его днищу, вычисляемая по формуле (В.10), см;

i - номер вертикальной линии, совпадающий с номером интервала х , выбирают из ряда: 0,1,2_____

v;

v - номер вертикальной линии, образованной в стыке кормовой поперечной и продольной диаметральной переборок;

i=0 соответствует вертикальной линии, образованной в стыке носовой поперечной и продольной диаметральной переборок;

R - радиус скулы, значение которого принимают по технической документации на танк, см ;

у/0 - параметр, вычисляемый по формуле

\i/n = arccos 11 - — |;

I R

- при изменении уровня от нуля до уровня (R- fn) VR , м3, вычисляют по формуле

т L т nR2 (     1

(В.50)

VRT= —• В^Н +--- у/--sin2yz

R 107            2 V 2

где Н - уровень, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см; у/ - параметр, вычисляемый по формуле (В.40).

В.11.2 Вместимость танка V3T , м3, при изменении уровня (R-fn) до (zi+Z2+Z3-fn ) вычисляют по формуле

v;=-!^.[(H+f,)-R].                     (в.si)

BJ - средняя ширина танка, вычисляемая по формуле

тт.)

BJ =   -----,

v

где ВJj - ширина танка, вычисляемая по формуле (В.24), мм;

В. 11.3 Вместимость танка V9T, м3, при изменении уровня от (zi+Z2+Z3-fn) до (Z1+Z2+Z3+...+Z9-

fл )вычисляют по формуле

Вт L

V9T          .[H + f,-(Z| +z2 +z3)],                        (B.52)

где Bj - ширина танка, вычисляемая по формуле

£(в;_)

i=o

V

В. 11.4 Вместимость танка

V]T5, м3, при изменении уровня от (zi+Z2+Z3+...+Z9-fn) до уровня (

hfi- !'л) вычисляют по формуле

V

т

15

(H + fJ-bj

J=1

(В.53)

где В|5 - средняя ширина танка, вычисляемая по формуле

51.)

v

где Bfjj - ширина танка, вычисляемая по формуле (В.26), мм.

В. 11.5 Вместимость изгиба палубы танка VJ , м3, вычисляют по формуле

(В.54)

где Вп - ширина танка, вычисляемая по формуле (В.22), мм;

L - длина танка, вычисляемая по формуле (В.1), мм.

В. 12 Вычисление посантиметровой вместимости танка, расположенного в носовой части танкера

В. 12.1 Посантиметровую вместимость танка Vo, м3, при уровне Н равном нулю вычисляют по формуле

V0=V0H+V0K+(AVBiI)0,                          (В.55)

где V0H - вместимость носовой части танка при уровне Н равном нулю, вычисляемая по формуле (В.ЗЗ), м3;

V0K - вместимость кормовой части танка при уровне Н равном нулю, вычисляемая по формуле (В.39), м3;

(ДУВД)О - объем внутренних деталей, находящихся от днища танка до точки касания дна измерительной трубы грузом рулетки Гл , м3.

В. 12.2 Посантиметровую вместимость танка V(H), , м3, при изменении уровня от нуля до уровня (R-fn), вычисляют по формуле

V(H),=Vo+Vr"+v;+(AV„)r1                     (В.56)

где Vo - вместимость танка при уровне равном нулю, вычисляемая по формуле (В.55),м3;

V” - вместимость носовой части танка при V(H)] изменении уровня от нуля до уровня

(R- fn), вычисляемая по формуле (В.34), м3;

V* - вместимость кормовой части танка при изменении уровня от нуля до уровня (R-fn), вычисляемая по формуле (В.40), м3;

(AVBa)R - объем внутренних деталей, находящихся отточки касания дна измерительной трубы грузом рулетки до уровня (R-  ).

В. 12.3 Посантиметровую вместимость танка V(H)2, м3, при изменении уровня от (R- f;i) до уровня (zi-fn), вычисляют по формуле

V(H)2=V, + V,H + V|K + (AVBa)Z| ,                          (В.57)

где V, - вместимость танка, вычисляемая при уровне равном (R- 1'л ),по формуле (В.56),м3;

V” - вместимость носовой части танка, вычисляемая по формуле (В.35), м3;

Vf - вместимость кормовой части танка , вычисляемая по формуле (В.41), м3;

(AVB/J)Z| - объем внутренних деталей, находящихся от уровня (R-fn) до уровня (zi-fB).

В.12.4 Посантиметровую вместимость танка V(H)3, м3, при изменении уровня от

(zi-) до уровня (Z1+Z2- fn), вычисляют по формуле

V(H)3=V2+V2H+V2K+(AVBJZ2,                      (В.58)

где V2 - вместимость танка, вычисляемаяпо формуле (В.57)при уровне^- fn), м3;

V" - вместимость носовой части танка, вычисляемая по формуле (В.36), м3;

V2 - вместимость кормовой части танка , вычисляемая по формуле (В.41), м3;

(АУвд )z - объем внутреннихдегапей, находящихся отурсвня (zi- f л) др уровня (Z1+Z2- fл), м3.

В. 12.5 Посантиметровую вместимость танка V(H)4, м3, вычисляют по формуле

V(H)4 = V3 + V3H + V3 + (ДУвдЦ ,                         (B.59)

где V3 - вместимость танка, вычисляемаяпо формуле (В.58)при ypoBHe(zi+Z2-f;i), м3;

V" - вместимость носовой части танка, вычисляемая по формуле (В.37), м3;

V/ - вместимость кормовой части танка , вычисляемая по формуле (В.41), м3;

(АУвд)2 - объем внутренних деталей, находящихся по высоте гз, м3.

В.1.2.6 Посантиметровую вместимость танка V(H)n, м3, при изменении уровня от уровня £zk -fn ] до уровня (hp-fj,) вычисляют по формуле к=1        J

v(H)„ = Vn, + v„” + v; + (ДУ,Д .                          (B.60)

где

Vn_, - вместимость танка, вычисленная при уровне Г

nIzk-f4“s;

k=\        J

VnH - вместимость носовой части танка, вычисляемая по формуле (В.38), м3;

VnK - вместимость кормовой части танка , вычисляемая по формуле (В.43), м3;

(AVB )z - объем внутренних деталей, находящихся по высоте zn, м3.

п

h6 - высота борта танка, вычисляемая по формуле (В.30), мм.

В.12.7 Посантиметровую вместимость изгиба палубы танка У(Н)И, м3, при изменении уровня от (hg-fj!) до предельного уровня Нпр , вычисляют по формуле

V(H)„ = V„ + V(H): + V(H): +(AV„)„,                      (B.61)

где Vn - вместимость танка, вычисляемая по формуле (В.60) при уровне (h6-fn), м3; V(H)“ - вместимость изгиба палубы носовой части танка, м3;

V« - вместимость изгиба палубы кормовой части танка, вычисляемая по формуле (В.48), м3. Величину V(h)“ , м3, вычисляют по формуле

v(h)“ = v(HK + v(H)r + v(H); +...+ V(C .              (B.62)

где v(H):,v(HK,v(H);,...,v(Ht, - вместимости, вычисляемые по формулам (В.44) - (В.47), соответственно, м3.

В. 13 Вычисление посантиметровой вместимости танков, расположенных в средней и кормовой частях танкера

В. 13.1 Посантиметровой вместимости танка в пределах уровня (R-fB):

  • - при уровне равном нулю (VT)0, м3, вычисляют по формуле

(VT)0 = VJ + (ДУвд)0,                                     (В.63)

где VJ - вместимость танка, вычисляемая по формуле (В.49), м3;

(ДУвд)0 - объем внутренних деталей, расположенных от днища танка до точки касания дна измерительной трубы грузом рулетки, м3;

  • - при изменении уровня от нуля до уровня (R-f,) V(H)R , м3, вычисляют по формуле

V(H)tr = (Vt)0+Vrt+(AVbJr,                          (В.64)

где (VT)0 - вместимость танка, вычисляемая по формуле (В.63), м3;

(ДУвд)к - объем внутренних деталей, расположенных от уровня равного нулю, до уровня (R-fn),M3.

В.13.2 Посантиметровую вместимость танка V(H)J, м3, при изменении уровня от (R-Гл ) до (Zl+Z2+Z3-fn ) вычисляют по формуле

V(H)HVRT)' + V3T+(ДУвд)3,                           (В.65)

где (VR)' - вместимость танка, вычисляемая по формуле (В.64) при уровне , равном (R-fa), м3; (ДУвд)3 - объем внутренних деталей, расположенных от уровня (R-f;i ) до уровня (zi+Z2+Z3-fB), м3.

В. 13.3 Посантиметровую вместимость танка У(Н)9, м3, при изменении уровня от (Z1+Z2+Z3-fn) до уровня (Z1+Z2+Z3+...+Z9- f4) вычисляют по формуле

У(Н)9т = (УзТ)' + V9T+(ДУвд)9,                               (В.66)

где (V3T)' - вместимость танка, вычисляемая по формуле (В.65) при уровне, равном (zi+Z2+Z3-fB ), м3;

V9T - вместимость танка, вычисляемая по формуле (В.52), м3;

(ДУвд)9 - объем внутренних деталей, расположенных от уровня (zi+Z2+Z3-fJl), до уровня (Z1+Z2+Z3+... +Z9- 1Д ),М3.

В.13.4 Посантиметровую вместимость танка V(H)[5, м3, при изменении уровня от (Zl+Z2+Z3+...+Z9-fjj ) до уровня (h6-fB) вычисляют по формуле

V(H);5 = (V9T)' + V|T5 +(AVbJI5,                              (В.67)

где (V9T)' - вместимость танка, вычисляемая по формуле (В.66) при уровне (zi+Z2+Z3+...+Z9-fn ), м3;

VjT5 - вместимость танка, вычисляемая по формуле (В.53), м3;

(ДУвд)15 - объем внутренних деталей, расположенных от уровня (zi+Z2+Z3+...+zg-fn) до уровня ( hg-fj, М3.

В.13.5 Посантиметровую вместимость изгиба палубы танка V(H)B, м3, при изменении уровня от (h б - fл ) до предельного уровня Н пр вычисляют по формуле

^Н)ти = У,т5ит+(ДУвд)и.                           (В.68)

где V]T5 - вместимость танка, вычисленная по формуле (В.53) при уровне (hб - fj,), м3;

VJ - вместимость изгиба палубы, вычисляемая по формуле (В.54), м3;

(ДУвд)и - объем внутренних деталей, расположенных в изгибе палубы танка, м3.

Нпр - предельный уровень составления градуировочной таблицы танка, вычисляемый по формуле (В.31), см.

В. 14 Вычисление объема внутренних деталей

В.14.1 К внутренним деталям относят элементы силового набора (рисунок А.13, А.14, А.15, А. 16):

таврового профиля: кильсоны, флоры, карлингсы, бимсы, рамныешпангоуты;

уголкового профиля: продольные холостые балки,проходящие по днищу, бортам и палубе судна, пиллерсы, раскосы;

гнутый угловой профиль:флоры,рамныешпангоуты;

листовая конструкция: кницы.

В. 14.2 Объемы внутренних деталей Увд .входящие в формулы (В.55) - (В.62) или в формулы (В.63) - (В.68), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты от точки касания дна измерительной трубы грузом рулетки.

В.14.3 Суммарные объемы профилей, расположенных наднище танка и его переборках, распределяют равномерно по днищу танка ивысоте переборок.

Суммарный объем вертикального набора переборок, раскосов и пиллерсов равномерно распределяют по высоте танка.

В.14.3.1 Объемкильсонов (рисунок А.14), приходящийся на 1 см высоты wK, в пределах высоты стенки и полки профиля (hT + Ап) ,м3/см, вычисляют по формуле

... {к-<Ь'„+ь;л-ь, +ь; ь.

(В.69)

W --- ----Д---   . "                     ...     --- ■         Г------------------------

К            Ю8-(Нт+8в)

где b„- ширина полки профиля, мм;

mi-число кильсонов по ширине танка;

Lx-длина кильсона, значение которой принимают равным длине танка, мм;

8^ -толщина полки кильсона, мм;

hT-высота стенки кильсона, мм.

В.14.4 Объем флоров (рисунок А.14), приходящийся на 1 см высоты м3/см, в пределах высоты стенки и полки профиля (hT + 8п) вычисляют по формуле

_{[ЬТП - (Ь'п + Ь'')] • hT +    ■ 5ТП }■ т2 • Ьф

(В.70)

108-(hT+3D

где Ь^- ширина полки профиля, мм;

m2- число флоров по длине танка;

Ьф-длина флора, значение которой принимают равным ширине танка, мм;

-толщина полки профиля, мм;

hT-высота стенки профиля, мм.

В.14.5 Объем карлингсов (рисунок А.14), приходящийся на 1 см высоты wKr, м3/см , вычисляют по формуле

(В.71)

где гпз - число карлингсов;

Ькг-длина карлингса, значение которой принимают равной длине танка, мм.

В.14.6 Объем бимсов (рисунок А.14), приходящийся на 1 см высоты w6, м3/см , вычисляют по

формуле

(В.72)

где rru - число бимсов;

Ьб - длина бимса, значение которой принимают равной ширине танка, мм.

В.14.70бъемрамных шпангоутов, расположенных на продольных переборках (рисунок А.14), приходящийся на 1 см высоты wUI, м3/см , в пределах высоты шпангоута h шп вычисляют по формуле

К +[(ЬТП-(b'n +b;)]hT}m5

W =--------------------------------------------,                                 (о. 14)

где Ь„ - ширина полки профиля, мм;

ms- число рамных шпангоутов по борту, переборкам;

-толщина полки профиля, мм;

hT-высота стенки профиля, мм.

Высоту шпангоута Ьш , вычисляют по формуле

Ьш = ^Ц~_(Ьфбс +8фб),                    (В.74)

где Ьд - высота танка по продольной диаметральной переборке, вычисляемая по формуле (В.6) или

(В.7), мм;

h6 - высота борта танка, вычисляемая по формуле (В.30), мм;

Иф, h бс - высоты стенки профилей флора и бимса, мм; 5ф,8б - толщины полки профилей флора и бимса, мм.

В.14.8 Объем вертикального набора, расположенного на поперечных переборках (рисунок А. 14), приходящихся на 1 см высоты wB, м3/см, в пределах высоты вертикального набора hB, вычисляют по формуле

w Jbn'5n H(bn Чь'п+bn)]-hT}-m6                   (В75)

в                  1л8 к

где те— число вертикальных стоек; hB - высота вертикальной стойки, мм.

В.14.9 Объем шельфов (продольный рамный набор), приходящийся на 1 см высоты w„, м3/см, вычисляют по формуле

[b„ -6,, + h r (b;,-b" )]-т7 - ки,„

шл

(В.76)

Т+5П)-Ю8

где т7-число шельфов по переборкам;

Lujn -длина шельфа, мм:

а) принимаемой равной длине танка для шельфов продольной переборки и борта;

б) принимаемой для шельфов поперечных переборок :

- носовой (Ьншл)г равной ширине носовой поперечной переборки, соответствующей интервалу Zj, В”о , вычисляемой по формуле (В.14);

- кормовой (Ькшл ) , равной ширине кормовой поперечной переборки, соответствующей интервалу д, В*,, вычисляемой по формуле В.6.3.

В.14.ЮОбъем холостых стоек переборок, приходящийся на 1см высоты wx (рисунок А.15), м3/см, в пределах высоты профиля (холостой стойки) hx, вычисляют по формуле

F' ■ I

Wx =   „ х ,                                       (В.77)

108-hx

где F'- площадь поперечного сечения профиля, значение которой взято из технического справочника, мм2;

Lx - суммарная длина холостых стоек , мм.

Высоту холостой стойки hx, мм, вычисляют по формуле

h = М-«

х 2

В. 14.11 Объем раскатов, приходящихся на 1см высоты w м3/см, в пределах высоты раска

тов hp вычисляют по формуле

F"~LP

108-hp

( В.78)

где F"- площадь поперечного сечения профиля, значение которого принимают по техническому справочнику, мм2;

h - высота раската, вычисляемая по формуле (В.74), мм ;

Lp - суммарная длина раскатов, мм. Длину одного раската Lp ,мм, вычисляют по формуле

где В - ширина танка, мм.

В.14.12 Объем пиллерсов wn, м3/см

приходящийся на 1 см высоты, в пределах высоты

пиллерса hnc вычисляют по формуле

(В.79)

где F'" - площадь поперечного сечения профиля, значение которого принимают по техническому справочнику, мм2;

Lnc - суммарная длина пиллерсов, мм.

Высоту пиллерса hnc вычисляют по формуле (В.74), мм.

В.14.13 Объем гнутого уголкового и стандартного уголкового профиля (рисунок А. 15), расположенного на днище продольно, приходящийся на 1 см высоту wy, м3/см, вычисляют по формуле

(В.80)

где F - площадь поперечного сечения профиля, значение которого принимают по техническому справочнику, мм2;

Ly - суммарная длина профиля, мм;

hy - высота стенки профиля, мм;

Jy - толщина стенки полки профиля, мм.

В.14.14 Объем книц (рисунок А.16), приходящийся на 1 см высоты, wKH, м3/см, в пределах высоты рамного шпангоута Ьшп вычисляют по формуле

(0,5-hk-bk-tk) + >2+b2k)-b^^-m

( В.81)

Wkh=-------------------------------;----------------------,

rflehk,bk - высота b ширина кницы мм;

tk - толщина стенки кницы, мм;

Ь*-ширина фланца (полки) кницы, мм;

- толщина фланца (полки) кницы, мм m - число книц.

ПРИЛОЖЕНИЕ Г

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Г.1 Вычисление длины танка

L=... мм.

Г.2 Вычисление носовой части танка

LH =... мм.

Г.З Вычисление длины кормовой части танка

LK =... мм.

Г.4 Вычисление высоты танка по продольной диаметральной переборке Ьд =... мм.

Г.5 Вычисление высоты танка по поперечным переборкам

h'n =... мм;

h" =... мм.

Г.6 Вычисление ширины носовой части танка

Таблица Г.1

Номер вертикальной линии i

вон

В"

В2Н

В”

в4н

В5Н

в”.4

Вп-3

Впн.2

Вп-|

1

2

3

4

5

6

7

8

10

11

12

13

0

1

2

3

4

5

6

7

Г.7 Вычисление ширины кормовой части танка

Таблица Г.2

Номер вертикальной линии i

В0К

В*

в*

Ви

1

2

3

4

5

m+1

m+2

V

Примечания

  • 1 В* (графа 2) - ширина танка по днищу.

  • 2 Bj, Bg, В*5 (графы 3,4,5) - ширины танка по высоте его борта.

Г.8 Вычисление ширины носовой части танка по палубе судна

Таблица Г.З

Наименование параметра

Значение параметра при номере вертикальной линии i

0

1

2

3

4

5

6

7

гл

Ширина танка по па

лубе (Вп)н

Г.9 Вычисление ширины кормовой части танка по палубе

В* = ..., мм.

Г.10 Вычисление ширины танков, расположенных в средней и кормовой части наливного

судна

Таблица Г.4

Номер верти-кальной линии i

Значение ширины танка по высоте, соответствующей номеру интервала z

в;

в;

В[5

1

2

3

4

5

0

1

2

V

Примечания

  • 1 Bq (графа 2) - ширина танка по его днищу.

  • 2 Bj.Bg.Bjj (графы 3,4,5) - ширины танка на высотах 300,900,1500 мм.

Г. 11 Вычисление изгиба палубы

Ah =..., мм.

Г. 12 Вычисление высоты борта танка

h6 =..., мм.

Г.13 Вычисление предельного уровня составления градуировочной таблицы

Нпр = ..., см.

Г. 14 Вычисление координаты точки измерений базовой высоты танка и уровня жидкости /3 =..., мм.

Г.15 Вычисление точки касания дна измерительной трубы грузом рулетки

fn = ..., мм.

Г.16 Вычисление объемов внутренних деталей, приходящихся на 1 см высоты:

wK = ..., м3/см;

\¥ф = ..., м3/см;

=...

, м3/см;

W = ... ** X

, м3/см;

wmj1 = ...,м3/см;

wp = ..., м3/см;

Wn =•

м3/см;

W = . ’ КН

..., м3/см.

Г. 17 Составление градуировочной таблицы

Таблица Г.5

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости1', м3/мм

1

2

3

0

0,493

0,092

1

1,417

0,092

2

2,341

0,092

Нпр

398,753

1) Коэффициент вместимости, равный

1 417-0 493

’      и’    = 0,092 м3/мм

10

Вычисление провел

подпись         инициалы, фамилия

_________________г.

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Д.1 Форма титульного листа градуировочной таблицы

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на стальной танк в корпусе судна.

№___________ танкера типа        ___________________

Организация_________________________________________________

Погрешность определения вместимости:5

Программа расчета градуировочной таблицы утверждена ФГУП ВНИИР-ГМНЦ

«____________» __________________________________г.

Срок очередной поверки__________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Д.2. Форма градуировочной таблицы танка

Организация____________________________________________

Танк №______________________

Таблица Е.1 - Посантиметровая вместимость ... пояса танка

Уровень наполнения, см

Вместимость, м3

Коэффициент вмести мости м3/м м

1

2

3

0

1

2

Нпр

Поверитель

подпись

должность, инициалы, фамилия

ПРИЛОЖЕНИЕ Е (обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ

Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ

измерений базовой высоты танка

от «_______»________________200 _г.

Составлен в том, что комиссия, назначенная приказом по______________________

наименование предприятия-

___________________________________________, и членов:______________________________________

-владельца танкера                                            инициалы, фамилии

провела по________________контрольные измерения базовой высоты танка танкера

типа_______________*

номинальной вместимостью_________м3 при температуре окружающего воздуха °C______.

Результаты измерения представлены в таблице Е.1.

Таблица Е.1

Базовая высота танка

Среднее арифметическое значение результатов

двух измерений (Нб)к, мм

Значение базовой высоты, установленное при поверке танка (Нб)п, мм

1

2

Относительное изменение базовой высоты танка 5б, %, вычисляют по формуле

гтт \  __ /тт \

5б =—— -----—— • 100, где значения величин (Нб)к, (Нб)п приведены в 1-й, 2-й графах.

б)п

Вывод: требуется (не требуется) внеочередная поверка танка.

Председатель комиссии

подпись инициалы, фамилия

Члены:

подпись инициалы, фамилия

* Указывают при заполнении

БИБЛИОГРАФИЯ

  • [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866)ПР 50.2.009 - 94 ГСИ. Порядок проведения испытаний и утверждения типа средств измерений;

  • [2] Инструкция на ручной лазерный дальномер типа Leica О1БТОА5,Госреестр № 30855-05, серти

фикат № 22858;

  • [3] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

  • [4] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

  • [5] Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения по

верки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 № 38822)ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений.[1] ПР 50.2.009-94 Государственная система обеспечения единства измерений.

УДК 53.089.6 : 621.642.2/3.001.4:531.73 : 006.354 ОКС 17.020. Т88.3 ОКСТУ 0008

Ключевые слова: танк, танкер, судно, вместимость, переборка, уровень, поверка, градуировка, груз, высота, труба, длина, ширина, бимс, карлингс, стойка, профиль, пояс, дифферент, измерение, погрешность.

67

1

ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные прямоугольные резервуары (танки), с криволинейными бортовыми стенками наливных судов (танкеров и барж) типа 414В, 414Б, 414Н (1754, 1754БМ), номинальной вместимостью от 100 до 500 м3, предназначенных для перевозки нефти и нефтепродуктов, проведения государственных и торговых операций, взаимных расчетов между поставщиком и потребителем.

Танки должны быть испытаны для целей утверждения типа в соответствии с [1].

Настоящая инструкция разработана с учетом требований МР71, МР95 МОЗМ.

2

НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 8.009—84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средства измерений;

ГОСТ 8.570—2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки;

ГОСТ 12.0.004—2015 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения;

ГОСТ 12.1.005—88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010—75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087—84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137—2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.253—2013 Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические требования;

ГОСТ 12.4.310—2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 166—89 Штангенциркули. Технические условия;

ГОСТ 427—75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502—98. Рулетки измерительные металлические. Технические условия;

ГОСТ 12971—67 Таблички прямоугольные для машин и приборов. Размеры;

ГОСТ 13837—79 Динамометры общего назначения. Технические условия;

ГОСТ 28498—90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

3

ГОСТ 30852.19—2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

4

Для танка, расположенного в носовой части танкера, общая длина

5

Указывают в зависимости от номинальной вместимости танка.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
