ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(Ф Г У П «В Н И И М С»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Устройства проверки простых защит «Нептун» и «Нептун-2»

МЕТОДИКА ПОВЕРКИ

Москва

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на Устройства проверки простых защит «Нептун» и «Нептун-2», (далее устройства) и устанавливает методы и средства их первичной и периодической поверки.

Межповерочный интервал — 1 год.

Поверка устройств, применяемых в сферах государственного метрологического контроля и надзора, должна производиться в соответствии с требованиями настоящей методики поверки.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении первичной и периодической поверки должны производиться следующие операции:

  • -  Внешний осмотр (по п.6.1 настоящей методики)

  • -  Опробование (по п.6.2 настоящей методики)

  • -  Определение основной погрешности измерения напряжения переменного тока (по п.

  • 6.3.1 настоящей методики)

  • -  Определение основной погрешности измерения напряжения постоянного тока (по п.

  • 6.3.2 настоящей методики)

  • -  Определение основной погрешности измерения силы переменного тока (по п.6.3.3 настоящей методики)

  • -  Определение основной погрешности измерения времени срабатывания и отпускания контактов (по п. 6.3.4 настоящей методики)

П р и м е ч а н и е : Поверка прекращается, если получены отрицательные результаты при проведении какой либо операции.

2 СРЕДСТВА ПОВЕРКИ

Перечень основных и вспомогательных средств поверки представлен в таблице 2.1.

Т а б л и ц а 2.1

Наименование

Требуемый диапазон

Требуемые класс точности, погрешность

разрешение

Рекомендуемый тип

1. Амперметр постоянного

0 - 5 А

0,8 %

тока

2. Амперметр

0 : 5 А

0,8 %

переменного тока

0 - 25 А

0 - 50 А

Измерительный

0 : 100 А

комплект К540 с

3. Вольтметр постоянного

0 : 70 В

0,8 %

трансформаторами тока

тока

0 : 320 В

МФ0200, УТТ-6М2

4. Вольтметр переменного

0 : 50 В

0,8 %

тока

0 : 250 В

5. Ваттметр переменного

0 : 1000 Вт

0,8 %

тока

6. Трансформатор тока

2000/5

0,5 %

УТТ-6М2

7. Трансформатор тока

200/5 (300/5)

0,5 %

МФ0200

8. Измеритель нелинейных

0 : 100%

0,5 % на 50 Гц

СК6-13

искажений

(48 Гц : 2кГц)

9. Частотомер

48 : 51Гц

0,1 %

Ч3-57

10. Термометр ртутный

0 : 50°С

±1° С

ТД-4

П р о д о л ж е н и е т а б л и ц ы 2.1

11. Барометр

80 - 106 кПа

±200 Па

БАММ -1

12. Психрометр

10 - 100 %

1 %

М34

13. Электросекундомер

2 мс - 100 с

0,3 % измеряемого значения

ЭМС-54

Примечание: Вместо указанных в таблице 2.1 эталонных и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При поверке устройств необходимо соблюдать требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75 «Правила технической эксплуатации электроустановок потребителей», «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок», а также общие правила выполнения работ в соответствии с технической документацией и требованиям безопасности, действующими на предприятии, где осуществляется поверка.

  • 3.2 К проведению поверки анализаторов допускаются лица, имеющие квалификационную группу не ниже третьей.

  • 3.3 При поверке устройств необходимо ознакомиться с инструкциями по эксплуатации на них, а также с настоящей методикой поверки.

4 УСЛОВИЯ ПОВЕРКИ

В ходе поверки должны быть соблюдены следующие условия:

  • •  температура окружающего воздуха должна быть в пределах: (20±5) 0С

  • •  относительная влажность воздуха: (75±5) %

  • •  атмосферное давление: (750±30) мм рт. ст.

  • •  напряжение питающей сети: (220±11) В , 50±0,5 Гц.

5 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • — представлены   документы,   подтверждающие проверку электрической

безопасности в соответствии с ГОСТ Р 51350-99;

  • — проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75;

  • — поверяемый блок подключен в соответствии с руководством по эксплуатации;

  • — измерительные средства, задействованные при поверке, должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр:

Внешний осмотр проводится путем визуальной проверки. При внешнем осмотре должно быть установлено:

  • •  Комплектность (в соответствии с инструкцией по эксплуатации).

  • •  Отсутствие механических повреждений, коррозии, нарушений покрытий, надписей, царапин и других дефектов, препятствующих применению отдельных средств измерений.

  • •  Соответствие маркировки требованиям эксплуатационной документации.

Кроме того, при внешнем осмотре осуществляется проверка состояния и комплектности технической документации, включающая в себя проверку наличия следующих документов:

Руководство по эксплуатации.

Настоящая Методика поверки.

Свидетельство о предыдущей поверке (при проведении периодической поверки).

  • 6.2 Опробование

6.2.1 Электрическая прочность изоляции

Проверка электрической прочности изоляции проводится путем подачи испытательного напряжения, которое должно составлять не менее 2 кВ частоты 50 Гц в течении 1 минуты между объединёнными между собой клеммами каждого изолированного канала: напряжения, тока с одной стороны, и объединёнными всеми остальными выводами и корпусом с другой стороны. Клеммы выходного напряжения в положениях переключателя «250 В» и «350 В» для устройства «Нептун» и, соответственно, «250 В» и «320 В» для устройства «Нептун-2» соединены внутри прибора с входной сетевой вилкой питания, а остальных положениях этого переключателя - с выходными клеммами тока.

Проверка электрической прочности изоляции между объединёнными клеммами «Контакт» с одной стороны, и объединёнными всеми остальными выводами и корпусом с другой стороны проводится путем подачи испытательного напряжения, которое должно составлять не менее 500 В частоты 50 Гц в течение 1 минуты.

Поверяемое устройство считается выдержавшим испытание, если перекрытия и пробои отсутствуют.

  • 6.2.2 Сопротивление изоляции.

Сопротивление изоляции между объединёнными входами каждой из следующих цепей: входами «Контакт» с одной стороны, и объединёнными всеми остальными выводами и корпусом с другой стороны, должно составлять не менее 20 МОм при нормальных условиях, а при рабочих условиях и влажности до 80 % - не менее 5 МОм.

  • 6.2.3 Проверка действия поверяемого устройства. Порядок проведения.

Выполнить подготовительные операции в следующей последовательности:

  • — разместить измерительные приборы на удобном для проведения работ месте;

  • — соединить проводом заземляющие клеммы.

Для опробования в режиме измерения напряжения и силы тока собрать схему рис.6.1.

А — эталонный амперметр

V — эталонный вольтметр

RHarp — сопротивление нагрузки для обеспечения тока

Рис.6.1. Схема соединения приборов при контроле измерения напряжения и силы тока (Примечание: при проверке канала тока Инагр. может закорачиваться)

Установить переключателями устройства значения в соответствии с таблицей 6.1, снять показания с устройства и эталонного прибора и поместить их в таблицу 6.1.

Для опробования в режиме измерения времени собрать схему рис. 6.2.

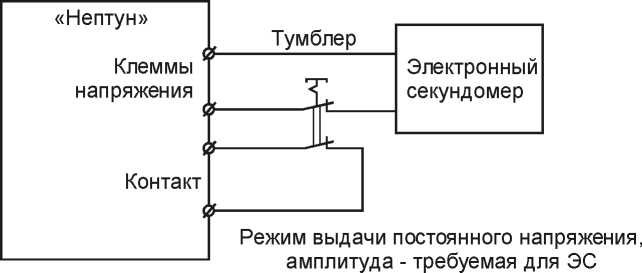

Рис.6.2. Схема соединения приборов при контроле измерения времени

Включить приборы и вспомогательное оборудование и дать им прогреться.

Установить напряжение, требуемое для работы электронного секундомера. Устройства «Нептун» и «Нептун-2» позволяют установить его в пределах от 5 до 250 В. Установить режим устройства «Измерение времени», включить тумблер «Нагрузка» с одновременным автоматическим запуском секундомеров и остановить секундомеры размыканием внешнего тумблера.

П р и м е ч а н и е: Работать необходимо на постоянном токе, так как на переменном измерение времени до 300 мс из-за неопределенности начальной фазы будет давать большую погрешность.

Проведите измерение времени переключения в соответствии с табл. 6.5, снимите показания с устройства и эталонного прибора и поместите их в упомянутую таблицу.

Т а б л и ц а 6.1

Режим измерения

Показания

эталонного СИ

Показания поверяемого

устройства

Диапазон измерения напряжения

Переменного тока

«Нептун», на пределе «25 В «Нептун»,на пределе «250 В «Нептун-2», на пределе «50 В «Нептун-2», на пределе «250 В

5; 10; 25 20; 100; 240

5; 20; 50

20; 100; 240

Диапазон измерения напряжения Постоянного тока

«Нептун», на пределе =35 В «Нептун», на пределе =350 В «Нептун-2», на пределе =70 В «Нептун-2», на пределе =320 В

5; 15; 35

20; 150; 300

5; 20; 50

20; 150; 300

Диапазон измерения силы Переменного тока

«Нептун», на пределе «10 А «Нептун», на пределе «20 А «Нептун», на пределе «40 А «Нептун-2», на пределе «5 А «Нептун-2», на пределе «25 А «Нептун-2», на пределе «50 А «Нептун-2», на пределе «100 А

1; 5; 10

2; 10; 20

5; 20; 40

0,5; 2; 5

3; 10; 25

5; 20; 50

10; 50; 100

Диапазон измерения времени

Срабатывания и отпускания контактов, с

0,2; 1; 10

Результаты опробования считаются удовлетворительными, если отсутствуют грубые отклонения показаний. При грубых отклонениях устройство бракуется.

  • 6.3 Определение (контроль) метрологических характеристик

Пределы основной погрешности измерения определяются в следующих точках диапазона измерений: Х1= (0,1 - 0,15)^Хк; Х2 = (0,2 - 0,3)^Хк; Х3 = (0,4 - 0,6)^Хк; Х4 = (0,7 - 0,8)^Хк; Х5 = (0,9 - 1,1)^Хк, где Хк - конечное значение диапазона измерений.

Расчет погрешности измерения

Пределы допускаемых значений основной абсолютной погрешности измерения определяют по формуле:

Л = Аб - Аэ                                   (6.1)

где Аб - показания поверяемого блока;

Аэ - показания эталонного средства измерений.

Пределы допускаемых значений основной приведенной погрешности измерения определяют по формуле:

5 = 100»(Аб - Аэ)/Хк                                  (6.2)

6.3.1 Определение основной погрешности измерения напряжения переменного тока Собрать схему рис. 6.1, выполните подготовительные операции по 6.2.3 настоящей методики

Провести измерения.

Занести значения в таблицу по форме таблицы 6.2.

Т а б л и ц а 6.2

«Нептун», предел '25

В

Эталонный вольтметр, В

2,5

6

12

18

25

Устройство, В

Погрешность, %

«Нептун», предел '250 В

Эталонный вольтметр, В

25

60

120

180

250

Устройство, В

Погрешность, %

«Нептун-2», предел '50 в

Эталонный вольтметр, В

5

12

25

36

50

Устройство, В

Погрешность, %

«Нептун-2», предел '250 в

Эталонный вольтметр, В

25

60

120

180

250

Устройство, В

Погрешность, %

Результат проверки удовлетворителен, если в указанных поверяемых точках пределы допустимой основной погрешности измерения не превышает 2,5 % плюс 3 единицы младшего разряда от верхних значений диапазонов измерений.

  • 6.3.2 Определение основной погрешности измерения напряжения постоянного тока Собрать схему рис.6.1, выполнить подготовительные операции по 6.2.3.

Провести измерения.

Занести значения в таблицу по форме таблицы 6.3.

а б л и ц а 6.3

«Нептун», предел =35 В

Эталонный вольтметр, В

3,5

9

18

27

35

Устройство, В

Погрешность, %

«Нептун», предел =350 В

Эталонный вольтметр, В

35

80

160

240

320

Устройство, В

Погрешность, %

«Нептун-2», предел =70 В

Эталонный вольтметр, В

7

18

36

55

70

Устройство, В

Погрешность, %

«Нептун-2», предел =320 В

Эталонный вольтметр, В

35

80

160

240

320

Устройство, В

Погрешность, %

Результат проверки удовлетворителен, если в указанных поверяемых точках пределы допустимой основной погрешности измерения не превышает 2,5 % плюс 3 единицы младшего разряда от верхних значений диапазонов измерений.

6.3.3. Определение основной погрешности измерения силы переменного тока

Собрать схему согласно рис.6.1, выполнить подготовительные операции согласно требованиям 6.2.3.

Провести измерения.

Занести значения в таблицу по форме таблицы 6.4.

Т а б л и ц а 6.4

«Нептун», предел

0 А

Эталонный амперметр, А

1

2,5

5

7,5

10

Устройство, А

Погрешность, %

«Нептун», предел -20 А

Эталонный амперметр, А

2

5

10

15

20

Устройство, А

Погрешность, %

«Нептун», предел

0 А

Эталонный амперметр, А

4

10

20

30

40

Устройство, А

Погрешность, %

«Нептун-2», предел -5 а

Эталонный амперметр, А

0,5

1,2

2,5

3,7

5

Устройство, А

Погрешность, %

«Нептун-2», предел -25 А

Эталонный амперметр, А

2,5

6

12

18

25

Устройство, А

Погрешность, %

«Нептун-2», предел &50 А

Эталонный амперметр, А

5

12

25

36

50

Устройство, А

Погрешность, %

«Нептун-2», предел &

100 А

Эталонный амперметр, А

4

25

50

75

100

Устройство, А

Погрешность, %

Результат проверки удовлетворителен, если в указанных поверяемых точках пределы допустимой основной погрешности измерения не превышает 2,5 % плюс 3 единицы младшего разряда от верхних значений диапазонов измерений.

6.3.4 Определение основной погрешности измерения времени срабатывания и отпускания контактов.

Собрать схему рис. 6.2 и выполнить подготовительные операции по 6.2.3.

Установить режим измерения времени. Включить тумблер «Нагрузка», при этом запустится электросекундомер. Ориентируясь на его показания, в соответствии с табл. 6.5, переключить внешний тумблер (рис.6.2). Снять показания эталонного электронного секундомера Тэт и устройства Тизм.

Т а б л и ц а 6.5

Трекомендуемое

1

25

50

75

95

Тэт

Тизм

Погрешность

Результат поверки удовлетворителен, если пределы допустимой основной погрешности измерения времени устройствами не должны превышать 1 % плюс 3 единицы младшего разряда.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты выполнения операций поверки заносят в протокол произвольной формы, содержащий следующую информацию:

  • -   Наименование типа поверяемого устройства;

  • -   Нормируемые метрологические характеристики;

  • -   Таблицы по форме таблиц 6.1 - 6.5, содержащие результаты проведения операций поверки;

  • -   Заключение о годности поверяемого устройства;

  • -   Подписи поверителей.

При положительных результатах первичной поверки в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При положительных результатах периодической поверки на корпус устройства наносится знак поверки в виде наклейки, и выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, клеймо предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего лист (стр) в докум.

докум.

Входящий № сопров. докум и дата

Подпись

Дата

Измененных

Замененных

Новых

Аннулиров

9
