Система аэродромная автоматизированная метеорологическая АМИС-ПЕЛЕНГ СФ-09

Извещение №1- 2017об изменении методики поверки МРБ МП. 1495-2005

Разработано ОАО «Пеленг» Инженер-конструктор 1 кат.

Т.И. Ковалева

« Л^»   ’         2017 г.

Содержание

Вводная часть

безопасности

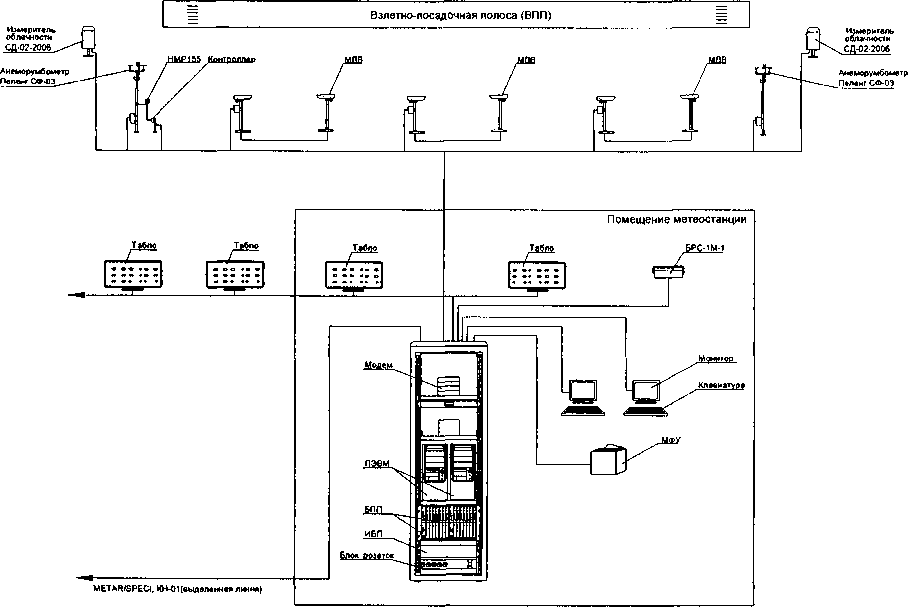

Приложение А Общий вид системы аэродромной автоматизированной

метеорологической АМИС-ПЕЛЕНГ СФ-09

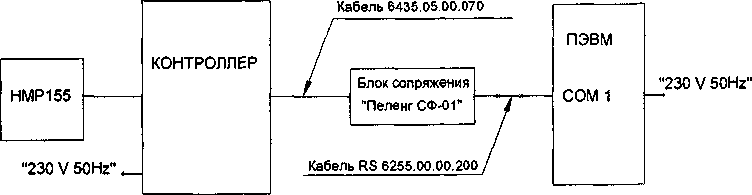

Приложение Б Схема подключения датчика температуры и влажности

НМР155 с контроллером

Приложение В Форма протокола поверки системы аэродромной

автоматизированной метеорологической АМИС-ПЕЛЕНГ СФ-09

Приложение Г Форма протокола поверки датчика температуры и влажности

НМР 155 с контроллером

'Отдел даур-'о-ХЛХРДЧг'ЖР /кщермзУМИ, и nOOPibi

Вводная часть

Настоящая методика поверки (далее МП) распространяется на систему аэродромную автоматизированную метеорологическую АМИС-ПЕЛЕНГ СФ-09 (далее -АМИС) ТУ BY 100230519.177-2005 и устанавливает методику ее первичной и периодической поверки.

В состав АМИС в соответствии с рисунком А.1 приложения А входят:

  • - центральное устройство (стойка с входящими в нее: ПЭВМ (основной и резервной), двумя блоками приема-передачи (БПП) (основного и резервного, непосредственно подключаемых к ПЭВМ по стандартному интерфейсу RS-232), источника бесперебойного питания, принтера, двух внешних модемов);

  • - контроллер для подключения датчика влажности и температуры воздуха НМР155;

  • - датчик влажности и температуры воздуха НМР155;

-два измерителя облачности СД-02-2006 (ВНГО)

по ТУ BY 100230519.191-2010;

  • - три датчика метеорологической дальности видимости «Пеленг СФ-01» ТУ РБ 07526946.132-99;

  • - два датчика параметров ветра анеморумбометр "Пеленг СФ-03" ТУ BY 100230519.165-2000;

  • - цифровой барометр БРС-1М-1 6Г2.832.037 ТУ;

Средства отображения информации:

-табло;

-дисплей (монитор) на базе стандартных ПЭВМ.

Программное обеспечение:

-два компакт-диска с лицензионной операционной системой Windows

ХР Professional;

-два компакт-диска с программным обеспечением 1530.100230519.6254-01 90 (прикладное программное обеспечение).

  • - Комплект кабелей;

  • - Комплект запасных частей;

Комплект эксплуатационных документов:

  • - руководство по эксплуатации;

  • - формуляр;

Методика поверки.

Настоящая МП разработана в соответствии с ТКП 8.003-2011. г

Межповерочный интервал АМИС-не более 12 мес.             '

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

Первичной поверке

Периодической поверке

1 Внешний осмотр

5.1

да

да

2 Опробование

5.2

да

да

3 Определение метрологических характеристик

5.3

да

нет

5.3.1

да

да

5.3.2

Да

да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

5.3-5.3.8

Программное обеспечение 1530.100230519.6254-01 90 (штатная программа)

Программное обеспечение 1530.100230519.6254-03 90 (тестовая программа)

5.3.9

Генератор влажного газа динамический «Родник-2», погрешность измерения ± 0,5 %.

5.3.10

Климатическая камера МС-71, погрешность измерения ± 2 о С.

5.3.10

Измеритель температуры эталонный ИТЭМ: диапазон измерений: от 193,15 К до 419,527 °C; пределы абсолютной погрешности измерения температуры в диапазоне

в комплекте с ЭТС 100                 в комплекте с ПТС 10

±0,02 К (от 193,15 К до 234,16 К);        ±0,008 К (от 193,15 К до 273,16 К);

±0,01 К (от 234,15 Кдо 273,16 К);       ±0,003 °C (от 0,01 °C до 29,7646 °C);

±0,01 °C (от 0,01 °C до 231,928 °C);    ±0,006 °C (от 29,7646 °C до 231,928 °C;

±0,03°С в (от 231,928 °C до 419,527 °C)  ±0,015 °C (от 231,928 °C до 419,527 °C)

5.2.6

Персональная электронно - вычислительная машина (ПЭВМ) с установленной программой Hyper Terminal.

5.2.6

Блок сопряжения "Пеленг СФ-01" ТУ РБ 07526946.132-99.

5.2.6

Кабель 6435.05.00.070.

4.1

Термогигрометр TESTO 625, погрешность измерения температуры          ±

0,5 оС; влажности воздуха ± 2,5 %.

4.1

Барометр рабочий сетевой БРС-1М-1, погрешность ± 0,03 кПа при температуре от плюс 5 до плюс 55 о С .

Примечание - Допускается применение других средств поверки, обеспечивающих измерение соответствующих параметров АМИС с требуемой точностью. Все применяемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке и/или поверительные клейма.

  • 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1  К проведению поверки допускают лиц, аттестованных в качестве поверителей, изучивших техническую документацию на средства поверки и поверяемые средства и настоящую методику поверки.

  • 3.2  При проведении поверки должны быть соблюдены требования

безопасности, изложенные в ТКП 181-2009 "Правилах технической эксплуатации электроустановок потребителей" и в эксплуатационной документации применяемых средств поверки.                                                   . '

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны соблюдаться следующие условия:

  • 4.1 АМИС поверяется при нормальных климатических условиях:

температура - плюс (25 ± 10) °C;

относительная влажность воздуха - от 45 % до 80 %;

атмосферное давление 84,0 -106,7 кПа (630-800 мм рт.ст.).

  • 4.2 Питание АМИС должно осуществляться от сети переменного тока напряжением (230 ±22) В частотой (50,0 ±0,5) Гц.

  • 4.3 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверены результаты последней поверки первичных измерительных преобразователей (датчиков) метеовеличин, входящих в комплект АМИС. По истечении половины межповерочного интервала на датчики выполняется их внеочередная поверка. Поверка датчиков метеовеличин, входящих в комплект АМИС, производится по их методикам поверки;

  • - подключение датчиков к блоку приема-передачи произвести в соответствии руководством по эксплуатации на АМИС 6254.00.00.000 РЭ.

  • - если поверка производится на эксплуатируемой АМИС (периодическая поверка), то производится проверка правильности и надежности вышеперечисленных подключений.

  • 4.4  Включить систему в соответствии с руководством по эксплуатации на АМИС.

OV Q\        ■4’’’

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие следующим требованиям:

  • - комплектность поверяемой АМИС должна соответствовать указанной в формуляре;

  • - маркировка всех составных частей должна быть отчетливо различима;

  • - включатели сетевого питания и индикатор должны быть в исправном состоянии;

  • - соединения в разъёмах питания, видео, клавиатуры, параллельного порта, последовательного порта, находящихся на задней панели компьютера, должны быть надёжными;

  • - соединения в разъёмах блоков приема-передачи, табло, контроллера должны быть надёжными;

  • - соединение кабелей при входе в контроллер должно быть герметичным;

  • - корпус контроллера не должен иметь механических повреждений и дефектов, кабель питания контроллера, кабель датчика НМР155 не должны иметь нарушений электрической изоляции.

5.2 Опробование

Проверка измерительных каналов производится на АМИС, приведенной в работоспособное состояние в соответствии с п.4.4.

При первичной поверке изменение показаний датчиков производить вручную.

  • 5.2.1  При проверке канала параметров ветра проводится сравнение мгновенной скорости и направления ветра со скоростью и направлением, выдаваемыми на дисплее техника-метеоролога, одновременно оценивается обеспеченность скользящего осреднения скорости и направления ветра за истекшие 2 и 10 мин, а также скользящий выбор максимальной скорости ветра за истекшие 10 мин.

Проверяется обеспеченность ввода магнитного склонения в направление ветра, выдаваемого на средства отображения (осредненные за истекшие 2 мин).

Для этого в главном окне штатной программы в подпункте /Настройка/; /Телеграммы/; /Дисплей/; /Параметры дисплея/; Ветер, сбросить флажок учета магнитного склонения. В подпункте /Настройка/; /Телеграммы/; /Табло и метеофайл/; /Параметры табло и метеофайла/; Ветер, сбросить флажок учета магнитного склонения.

Установить любое значение направление ветра на датчике скорости и направления. Выждать 2 мин. Убедиться, что значение направления ветра, осредненое за 2 мин на дисплее штатной программы и на табло, соответствует установленному направлению ветра.

В главном окне штатной программы в подпункте /Настройка/; /Станция/; /Параметры станции, установить угол магнитного склонения, град -7.

В подпункте /Настройка/; /Телеграммы/, /Дисплей/; /Параметры дисплея/; Ветер установить флажок учета магнитного склонения. В подпункте /Настройка/; /Телеграммы/; /Табло и метеофайл/; /Параметры табло и метеофайла/; Ветер, установить флажок учета магнитного склонения.

Убедиться, что значение направления ветра, осредненное за 2 мин на дисплее штатной программы и на табло увеличилось на величину магнитного склонения.

  • 5.2.2     При проверке канала атмосферного давления оценивается обеспеченность приведения, измеренного первичным измерительным преобразователем атмосферного давления, к уровню порога ВПП (QFE), к уровню моря по стандартной атмосфере (QNH) и к уровню моря по реальной атмосфере (QFF). Одновременно проверяется обеспеченность отображения значения давления, приведенного к уровню порога ВПП на средствах отображения, к уровню моря по стандартной атмосфере в сводке погоды в коде METAR/ SPECI, к уровню моря по реальной атмосфере в сводке погоды в коде КН-01, а также округление их значений до целой единицы гектопаскаля, миллиметра ртутного столба в сторону меньшего значения (десятые доли отбрасываются).

  • 5.2.3  При проверке канала температуры и влажности воздуха выполняют проверку обеспеченности измерения температуры и влажности воздуха с частотой не менее 30 мин, а также:

  • - обеспеченности вычисления температуры точки росы;

  • - отображения измеренных и вычисленных значений температуры, относительной влажности воздуха, температуры точки росы на средствах отображения, а также включения их в сводки погоды в кодах METAR/SPECI и КН-01.

  • 5.2.4 При проверке канала видимости производится оценка обеспеченности измерения метеорологической оптической дальности (MOR) всеми датчиками, установленными у взлетно-посадочной полосы (ВПП), и определение дальности видимости на ВПП (RVR).

Определяется обеспеченность:

  • - отображения минимального, выбранного из двух значений MOR по результатам измерений MOR датчиками, установленными у ВПП;

  • - определение дальности видимости на ВПП (RVR) по результатам измерения MOR датчиками, установленными у ВПП, а также введенными вручную силе света огней аэродромной светосигнальной системы и фоновой освещенности (день, сумерки, ночь);

  • - отображения двух-трех значений (в зависимости от количества установленных датчиков MOR у ВПП) дальности видимости на ВПП на средствах отображения и их обновления не реже, чем через 1 мин и возможность перехода на временные интервалы обновления через 5; 10; 15 и 30 мин;

  • - включения результатов определения RVR в сводки погоды в коде METAR/SPECI, а измеренной MOR - в сводки погоды в коде КН-01.

Значения RVR, передаваемые на средства отображения и в сводки погоды METAR/SPECI, должны округляться в сторону меньшего значения кратного:

25 м при RVR до 400м;

50 м при RVR от 400 до 800 м;

100 м при RVR более 800 м.

При первичной поверке изменение показаний датчика производить резистором "Приемник дальний".

  • 5.2.5 При проверке канала высоты нижней границы облаков (ВНГО) производится оценка соответствия измеренной датчиком ВНГО высоты нижней границы облаков с фактической, определенной экипажами воздушных судов

или опытным метеонаблюдателем визуально. При первичной поверке необходимо установить датчик ВНГО в горизонтальное положение. На расстоянии от 15 до 20 м от приемного канала установить щит. Изменение показаний датчика проводить перемещением щита.

Определяется обеспеченность отображения измеренной и обработанной ВНГО на средствах отображения метеоинформации , а также включение их в сводки погоды в кодах METAR/SPECI и КН-01.

При опробовании поверяемой АМИС производится проверка обеспеченности регистрации всей автоматически измеренной, введенной вручную, вычисленной и выдаваемой информации.

  • 5.2.6 Опробование датчика температуры и влажности НМР155 с контроллером осуществляется в следующем порядке:

    • 5.2.6.1 Подключите датчик температуры и влажности НМР155 и контроллер согласно схеме, приведенной на рисунке Б.1- Схема подключения датчика НМР155 (Приложение Б).

    • 5.2.6.2 Включите ПЭВМ, блок сопряжения и контроллер.

    • 5.2.6.3 Запустите программу "Hyper Terminal" . Создайте новое соединение, в котором установите параметры передачи данных по порту: скорость бит/с - 1200; биты данных -8; четность - нет; стоповые биты -1; управление потоком - аппаратное.

    • 5.2.6.4 Подышите на датчик.

    • 5.2.6.5 Убедитесь, что показания температуры и влажности изменяются'.

  • 5.2.7    Результаты измерений метеовеличин, зафиксированные соответствующими датчиками, без искажений проходят по соответствующим каналам центрального устройства АМИС и отображаются в главном окне программы.

  • 5.2.8 Центральное устройство АМИС на основании значений метеовеличин полученных от датчиков и настроечных параметров, введенных вручную, правильно вычисляет расчетные величины.

  • 5.2.9 Тестовая программа имитирует работу всех датчиков метеовеличин и блока приема-передачи. Результат работы тестовой программы в виде цифровых посылок, соответствующих цифровым посылкам от блока приема-передачи подается на тот же СОМ - порт, что и от блока приема-передачи. Штатная программа принимает эти посылки, обрабатывает и отображает в главном окне штатной программы, в области датчиков значения измеренных метеовеличин, вычисляет на основании этих метеовеличин расчетные значения, округляет их в соответствии с требованиями Авиационных правил и также отображет в главном окне программы в области расчетных значений. Штатная программа сохраняет полученные и расчетные метеовеличины.

  • 5.2.10 Поверитель сравнивает значения метеовеличин, отображаемых в главном окне штатной программы, со значениями, указанными в тестовой программе в соответствии с 5.2.12 - 5.2.17.

  • 5.2.11 Поверка центрального устройства

Установить на основной и резервной ПЭВМ программное обеспечение 1530.100230519.6254-03 90 (тестовая программа). Выполняется поочередное тестирование основной и резервной ПЭВМ

  • 5.2.11.1  Предварительно необходимо соединить СОМ - порт тестовой программы, отправляющий посылки по определенным каналам, соответствующие посылке датчика с СОМ - портом штатной программы, принимающей эти посылки по соответствующим каналам.

  • 5.2.11.2 В соответствии с Руководством по эксплуатации 6254.00.00.000 РЭ АМИС включается в сеть электропитания и приводится в работоспособное состояние.

  • 5.2.11.3 На основной и резервной ПЭВМ в штатной программе установить:

  • 5.2.11.4 В пункте /Настройка/; /Станция/; /Параметры станции/, установить параметры в соответствии с рисунком 1- Параметры станции.

  • 5.2.11.5 Щелкнуть кнопкой мыши на графическом изображении ВПП в главном окне штатной программы и в появившемся окне установить параметры в соответствии с рисунком 2 - Параметры ВПП.

  • 5.2.11.6 В пункте /Настройка/; /Телеграммы/; /Дисплей/, параметры дисплея установить на закладках ветер, видимость и ВНГО параметры в соответствии с рисунком 3 - Параметры дисплея.

  • 5.2.11.7 В пункте /Настройка/; /Штормовые критерии/; /SPEICI/; /Штормовые критерии SPEICI / сбросить все флажки на закладках Общие, Ветер, Видимость, ВНГО, Температура, Явления.

  • 5.2.11.8  В пункте /Настройка/; /Штормовые критерии/; /Аэропорт/; /Штормовые критерии аэропорта / сбросить все флажки на закладках Общие, Ветер, Видимость, ВНГО.

  • 5.2.11.9 В тестовой программе в окне вкл/выкл режим БПП установить флажок.

Для корректной работы программы выбрать СОМ 2.                ''     ~

  • 5.2.12 Для проверки канала датчиков видимости в группах /МДВ-1/, /МДВ-2/, /МДВ- 3/ в подгруппах 1 установить в окошке значение константы для датчиков: 40 (МДВ-1); 150 (МДВ-2); 290 (МДВ-3). Установить флажок в окне /старт/.

Выждать 1 мин для табло и 10 мин для телеграммы METAR/SPECI.

Среднее значение за 1 мин на табло должно быть RVR1 150 м; RVR2 500 м; RVR3 900 м. Среднее значение за 10 мин в телеграмме METAR должно быть150 м (R11/0150N).

  • 5.2.12.1  Установить значение константы для датчиков: 4000 (МДВ-1); 3000 (МДВ-2); 2000 (МДВ-3).

Установить флажок в окошке /старт/ и зафиксировать время. Перейти к штатной программе.

Выждать 1 мин. На дисплее штатной программы MOR должно быть 3000. Отправьте телеграмму на табло и убедитесь, что MOR 3000.

  • 5.2.13 Для проверки канала высоты нижней границы облаков необходимо:

В штатной программе в главном окне в пункте меню /Настройка/; /Станция/; /Параметры станции/; Левый курс, Правый курс, установить высоту ВНГО над порогом, м - 0.

В штатной программе в окне /Облака/; METAR; Количество облаков,

1 групп - FEW(1-2 окты).

  • 5.2.13.1 В стендовой программе в группах /ИНГО-1 //ИНГО-2 / установить:

В подгруппах 1 в окошке - 405 для /ИНГА-1/ и 1100 для /ИНГА-2/. Установить флажок в окошке /старт/ и зафиксировать время. Перейти к штатной программе.

  • 5.2.13.2 Выждать 1 мин. Значение высоты на табло должно быть 390. В телеграмме в кодовой форме METAR/SPECI значение высоты нижней границы облаков должно быть 390 ( FEW013). Поменять курс на 295. Отправить телеграмму на табло и убедиться, что значение высоты 1080. В штатной программе изменить курс на 115.

  • 5.2.14 Для проверки канала средней скорости и направления ветра за 2 мин необходимо:

В стендовой программе в группе / Анеморумбометр- 1 / установить: в подгруппе /скорость/1 в окне Скорость ветра, минимум -0, в подгруппе /скорость/ 2 в окошке максимум -40, в подгруппе /шаг/ -1, константный. В подгруппе /угол/ 1 Направление ветра, константа —0.1, в подгруппе /угол/2 максимум -40, в подгруппе /шаг / - 1. Установить флажок в окошке /Старт/. Выждать 10 с. Поменять режим константный для скорости и направления ветра (установить флажок) на циклический (цикл). Зафиксировать время и установить флажок на окне /старт/. Перейти к штатной программе и выждать 2 мин. В поле F и D должно появиться значение 20.

  • 5.2.15  Для проверки средней скорости и направления ветра за 10 мин необходимо:

В стендовой программе в группе / Анеморумбометр 1 / установить: в подгруппе /скорость/ 1 в окне Скорость ветра, минимум -0, в подгруппе /скорость/ 2 максимум -20, в подгруппе /шаг / -0.1, константный; В подгруппе /угол/ 1 Направление ветра, константа -0, минимум -0, в подгруппе /угол/ 2 максимум -20, в подгруппе /шаг / шаг - 0.1, константный.

Установить флажок в окошке /старт/. Выждать 10 с. Поменять режим константный для скорости и направления ветра на циклический (установить флажок). Зафиксировать время и кликнуть мышкой на кнопке ОК. Перейти к штатной программе и выждать 10 мин. Среднее значение скорости и направления ветра за истекшие

10 мин появляется в телеграмме METAR (01010G20MPS). Средняя скорость и направление ветра должно быть равно 10.

  • 5.2.16 Для проверки канала температуры и влажности воздуха необходимо:

В стендовой программе в группе /Блок датчиков температуры и влажности/; в подгруппе /Температура / в окне /1/, установить константа - 23; В подгруппе / Влажность/, в окне /1/ установить константу 81. Установить флажок в окне /цикл/, установить флажок в окне /старт /и зафиксировать время. Перейти в штатную программу.

Выждать 2 мин. На дисплее штатной программы (температура точки росы должна быть Td 20) в полученных телеграммах в кодовых формах METAR/SPECI (23/20), КН-01(20196) и на табло (20). Температура точки росы должна быть 20.

  • 5.2.17 Для проверки канала атмосферного давления необходимо:

В штатной программе в пункте /Настройка/; /Станция/; /Параметры станции/, установить географическая широта аэродрома - 05500, Высота автоматического датчика давления над уровнем моря, м - 80, поправка автоматического датчика давления , гПА -0; Левый курс, высота порога ВПП, м -85; Правый курс, высота порога ВПП, м - 75.

В штатной программе в пункте /Настройка/; /Телеграммы/; / METAR/; /Параметры METAR/, Поля, установить RMK (QFE).

В стендовой программе в группе /Блок датчиков температуры и влажности/; в подгруппе /Температура / в окне /1/, установить константа - 23; В подгруппе / Влажность/, в окне /1/ установить константу 81. В группе /Барометр/ в окне гПа, установить 952, в окне /тест сетевой/ установить флажок.

Установить флажок в окне /старт/ группы /Блок датчиков температуры и влажности/ и в окне /старт/ группы /Барометр/ и зафиксировать время. Перейти в штатную программу.

Выждать 2 мин. Значение давления на табло (QFE) должно быть 951 (гПа); в телеграмме METAR значение давления (QFE) должно быть - RMK QFE 0951; -QNH (Q0961); значение давления 960,8 (гПа) в телеграмме КН-01 ( QFF) должно быть 49608.

  • 5.2.18 Результаты измерений метеовеличин, отображаемые на экране дисплея и в телеграммах METAR, КН-1 и на табло, сравниваются со значениями, указанными в п.п. 5.2.12-5.2.17.

  • 5.2.19 Если значения метеовеличин, отображаемые на экране дисплея и в телеграммах METAR, КН-1 и на табло, соответствуют значениям, приведенным в п.п. 5.2.12-5.2.17, то АМИС обеспечивает измерение и преобразование метеовеличин с метрологическими характеристиками, указанными в таблице 3.

- ■■■■ л'...',

'Л.'":

' ПараметрьП

|СССС         Указатель аэродрома для телеграммы МЕТАЯ

[МММММ      У казатель.станции для телеграммы КН-01

(200 0         .Высота метеостанции над уровнем моря для телеграммы КН-01, м (220.-3)

|П4ЯЗП         Географическая широта аэродрома (гОад-мин!

I __________ ’             ,         01235-012 35

|7             Угол магнитного склонения, град

[203.3          Высота автоматического датчика давления над уровнем моря, м (200.3)

{20з' з          Высота ручного датчика давления над уровнем моря, м (200.3)

j o.00            Поправка автоматического датчика давления, гПа (1.23)

[4 5Б            Поправка ручного датчика давления, гПа (1.23)

|l800          Верхний предел минимальной высоты в секторе, м (1500)

[Скалярный    Т ип осреднения ветра

Г Левый курс-----:----;----*---------------

[200.0 Высота порога ВПП, м (200.3) [5 .Высота ВНГО над порогом, м,(10.3) [П5    Курс, град

[l1      Курс для МЕТАЯ’ ■

-Правый курс

[2100 рг-

|2Э5

[29

Высота порога ВПП, м (200.3]

Высота ВНГО над порогом,м (10.3)

Курс, град           , “

Курсдля METAR    , ' - . -

■ По таблицам

Расчет'RVR.......--------------

С По Формулам

R11

;Тип свегосйгнальР29 темы

Просмотртаблиц •

“£] Курс 115

"5 Ks₽o 295

Запись- |

Выход |

Рисунок 1 - Параметры станции.

г ВПП-----——---

Состояние ВПП |01234567

Г” Гололед

(* Курс 115          С Курс 295

  • - Ступень ОВИ-------------------------

Свеча-3                М-ЗП

[е 3 ГГ 3

  • - Яркость Фона-----------------'■---------

Г~ Датчик

Г* Таблица

Гр Ручной ВВОД       ------------

С День (* Ночь С Сумерки

’                                                                                 ,            > Г

■ Запйс'ь'’ J .     . Выход. |

Рисунок2-Параметры ВПП.

Ветер, | Видимость | ВНГО |

Г” Учет магнитного склонения , Г” Учет переменного ветра-'

F7 Направление действ. севера=360 Учет штиля

Превышение

Единицы'   Imps.......▼! максимальной

измерения I         —' скорости над

средней

Записать

Выход

Ветер Видимость |ВНГО |

Г* Использовать границу передачи RVR Граница передачи ,RVR ■     |l5Q0

Г Использовать МР

Границам |5П

, "   . ‘ - ГраницаР ■ 11500 .

‘‘ 'г , 1

Записать |       Выход.

Ветер).Видимость ВНГО |

|7 Привязка ВНГО к ВПП

М Привязка вертикальной видимости к ВПП

Записать | Выход

Рисунок 3 - Параметры дисплея.

Таблица 3

Измеряемая метеовеличина (количество каналов)

Значение

Метеорологическая оптическая дальность видимости МОД (MOR) (три канала):

диапазон измерений, м

От 20 до 6000

пределы допускаемой относительной погрешности, % - до 250 м

± 15

- от 250 до 400

± 10

- от 400 до 1500 м

±7

- от 1500 до 3000 м

± 10

- более 3000 м

±20

Высота нижней границы облаков (два канала):

- диапазон измерений

От 10 до 2000

- пределы допускаемой относительной погрешности измерения:

- от 10 до 100 м, м

± 10

- от 100 до 2000 м,%

± 10

Мгновенная скорость ветра (два канала) диапазон измерений, м/с

От 1 до 55

пределы допускаемой относительной погрешности измерения: с

- от 1 до 10 м/с, м/с

± 0,5

- более 10 м/с, %

±5

Направление ветра (два канала): -диапазон измерения,0

От 0 до 360

- пределы допускаемой погрешности,0

±5

Температура воздуха (один канал): - диапазон измерения, °C

От минус 50 до плюс 50

- пределы допускаемой погрешности измерения, °C

± 0,4

Относительная влажность (один канал): диапазон измерений, %

От 20 до 100

пределы допускаемой погрешности измерения - от 20 % до 90 %

±4

- от 90 % до 100 %

±5

Атмосферное давление (один канал): диапазон измерений, кПа

От 60 до 110

пределы допускаемой погрешности измерения при температуре от 5 °C до 55 °C, кПа

±0,03

'         !■ г: Ci,;С

MS;                ..

5.3 Определение метрологических характеристик

Настоящая методика предусматривает раздельную поверку датчиков и поверку центрального устройства АМИС.

Датчики поверяются по документам, приведенным в таблице 4.

На момент поверки настоящая методика не предусматривает повторную поверку датчиков.

Таблица 4

Наименование средства измерений

Документ по поверке

Прибор для измерения метеорологической дальности видимости" Пеленг СФ-01"

ТУ РБ 07526946.132-99

Система обеспечения единства измерений Республики Беларусь.

Прибор для измерения метеорологической дальности видимости " Пеленг СФ-01" Методика поверки МП. МН 695-99

Измеритель облачности СД-02-2006

ТУ BY 100230519.191-2010

Система обеспечения единства измерений Республики Беларусь.

Измеритель облачности СД-02-2006 Методика поверки МРБ. МП. 1884-2010

Анеморумбометр

« Пеленг СФ-03»

ТУ РБ 100230519.165-2000

Система обеспечения единства измерений Республики Беларусь.

Анеморумбометр «Пеленг СФ-03»

Методика поверки МП. МН 986-2001

Барометр рабочий сетевой БРС-1М-1

6Г2.832.037 ТУ

Барометр рабочий сетевой БРС-1М-1 Инструкция по поверке 6Г2.832.037

5.3.1 Определение погрешности канала измерения относительной влажности

Определение абсолютной погрешности канала измерения относительной влажности выполняется в следующем порядке:

  • 5.3.1.1 Снимите колпачок с головки чувствительного элемента датчика температуры и влажности НМР155.

  • 5.3.1.2 Установите датчик в камеру генератора влажного газа динамического «Родник-2». Установите в камере влажность (Ro) - 20 %.

  • 5.3.1.3 Через 30 мин. снимите показания влажности (R1) определенное датчиком температуры и влажности НМР155.

  • 5.3.1.4 Определите абсолютную погрешность измерения канала Д при влажности 20 % по формуле

A=(Ri-Ro)                                                         (1)

где Ri - показания влажности, определенное датчиком температуры и влажности НМР155, %;

Ro - показания влажности, установленное в камере генератора влажного газа.

  • 5.3.1.5 Повторите операции, указанные в п.п. 5.3.6.2 - 5.3.6.4 при влажности в камере 40 %; 60 %; 98 %.

Датчик считается годным для эксплуатации, если абсолютная -погрешность измерения канала влажности в каждой точке отсчета не выходит за пределы ± 4 % при влажности от 20 % до 90 % и ± 5 % - при влажности от 90 % до 100 %.

  • 5.3.2 Определение погрешности канала измерения температуры Определение абсолютной погрешности канала измерения температуры выполняется в следующем порядке:

    • 5.3.2.1 Установите в климатической камере МС-71 датчик температуры и влажности НМР155 рядом сдатчиком измерителя температуры эталонного ИТЭМ N01.

    • 5.3.2.2 Установите в камере температуру минус 50°C.

    • 5.3.2.3 Через 30 мин. снимите показания (То) с эталонного измерителя температуры и (Ti) сдатчика температуры и влажности НМР155.

    • 5.3.2.4 Определите абсолютную погрешность измерения канала Д при температуре минус 500 С по формуле

A=(Ti-To)                                                          (2)

где Ti - показания температуры, определенное датчиком температуры и влажности НМР155;

То - показания температуры, определенное эталонным измерителем

ИТЭМ N01, °C.

  • 5.3.2.5 Повторите операции, указанные в п.п. 5.3.7.2 - 5.3.7.4 при температуре в камере минус 40 0 С; минус 20 0 С; 20 0 С; 30 0 С; 500 С.

Датчик считается годным для эксплуатации, если допускаемое значение абсолютной погрешности измерения канала температуры не выходит за пределы ±0,4 °C.

6 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 6.1 Результаты измерений метеовеличин, полученные при поверке датчиков, обрабатываются в соответствии с документами по поверке, которые перечислены в таблице 3.

,Г; .-■? У Ул-'-               '

У '■                       ;.'.v - „г

..

?\"d

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки заносят в протокол (Приложения В, Г).

  • 7.2 Положительные результаты поверки оформляют свидетельством о поверке установленной формы (Приложение Г ТКП 8.003).

  • 7.3  При отрицательных результатах поверки свидетельство о поверке аннулируют и выдают заключение о непригодности с указанием причин несоответствия (Приложение Д ТКП 8.003).

ПРИЛОЖЕНИЕ А

(информационное)

Общий вид системы аэродромной автоматизированной АМИС - ПЕЛЕНГ СФ-09

Рисунок А. 1- Общий вид АМИС.

ПРИЛОЖЕНИЕ Б

(информационное)

Схема подключения датчика температуры и влажности НМР155 с контроллером

Рисунок Б.1- Схема подключения датчика НМР155.

.....................-УуУ,.

У;..у ■■■ У ГК- 1УУ      ■' 'У

У"       КЛ-. ГКИ У: <

-К                           ; ■■ У

•уУ У ,У; кг

Лист 21 Листов 25

''^ШХ,уу"'

ПРИЛОЖЕНИЕ В

(рекомендуемое) ФОРМА ПРОТОКОЛА поверки системы аэродромной автоматизированной метеорологической АМИС-ПЕЛЕНГ СФ-09

ПРОТОКОЛ ПОВЕРКИ №____________

Системы аэродромной автоматизированной метеорологической АМИС-ПЕЛЕНГ СФ-09 заводской №

от"______"_______________________20 г.

Условия поверки (температура, относительная влажность, давление)

Средства поверки (наименование, заводской номер, дата окончания поверки)

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1 Внешний осмотр

    • 1.1 Замечания

    • 1.2 Выводы

  • 2 Опробование

    • 2.1 Замечания

    • 2.2 Выводы

  • 3 Определение метрологических характеристик

    • 3.1 Канала параметров ветра датчиками мгновенной скорости и направления ветра

типа______________________поверенных________________________________________

  • 3.1.1 Замечания

  • 3.1.2 Выводы

  • 3.2 Канала атмосферного давления с датчиком типа___________________________________

поверенным___________________________________________________________________

  • 3.2.1 Замечания

  • 3.2.2 Выводы

  • 3.3 Канала температуры и влажности воздуха с датчиком типа____________________________

поверенным____________________________________________________________________

  • 3.3.1 Замечания

  • 3.3.2 Выводы

  • 3.4 Канала дальности видимости с датчиками MOR типа________________________________

поверенным_____________________________________________________________________

  • 3.4.1 Замечания

  • 3.4.2 Выводы

  • 3.5 Канала высоты нижней границы облаков с датчиками типа_____________________________

поверенным___________________________________________________________________

  • 3.5.1 Замечания

  • 3.5.2 Выводы

  • 4 Заключение

Система АМИС зав. №_________________выпуска___________________________

соответствует (не соответствует) требованиям МП.МН________и признана годной

(не годной) к применению

Дата поверки            Поверитель____________________________,     _________

М.П.                                    Подпись. Фамилия, инициалы

ПРИЛОЖЕНИЕ Г

(рекомендуемое) ФОРМА ПРОТОКОЛА поверки датчика температуры и влажности НМР 155 с контроллером

ПРОТОКОЛ ПОВЕРКИ №____

Датчика температуры и влажности

НМР 155 заводской №___________

с контроллером заводской N2______

Дата ввода в эксплуатацию "___"_______________ " 20__года

Место установки

Условия поверки (температура, относительная влажность, давление)

Средства поверки (наименование, заводской номер, дата окончания поверки)

Результаты поверки

  • 1 Внешний осмотр

    • 1.1 Замечания_____________________________________________________________________

    • 1.2 Выводы______________________________________________________________________

  • 2 Опробование

    • 2.1 Замечания__________________________________________________________________

    • 2.2 Выводы_______________________________________________________________

  • 3 Определение погрешности канала измерения влажности

аблица Г.1

Значение влажности, %

Абсолютная погрешность измерения канала влажности, %

Допускаемое значение абсолютной погрешности измерения влажности,%

измеренное генератором влажного газа динамическим

«Родник-2»

измеренное каналом измерения влажности

20

±4 %

40

±4 %

60

±4%

98

±5%

3.1 Замечания________________________________________________________________

  • 3.2 Выводы_______________________________________________________________' ■_________

4 Определение погрешности канала измерения температуры

Таблица Г.2

Значение температуры, °C

Абсолютная погрешность измерения канала температуры,0 С

А = Ti -То

Допускаемое значение абсолютной погрешности измерения температуры, °C

измеренное эталонным термометром

То, °C

измеренное каналом измерения температуры, Ti,°C

-40

±0,4

-20

±0,4

+20

±0,4

+30

±0,4

+50

±0,4

4.13амечания__________________________________________________________________

4.2. Выводы__________________________________________________________________

Заключение

Канал температуры и влажности воздуха сдатчиком НМР155

п р изн ается___________________________

Для эксплуатации до"___"________________ 20__года.

Ответствен н ы й пове р ител ь__________________________________________________

Подпись                 ФИО

Дата поверки"___"_________________20__года.

Л-'/                 '

л’ . А-И

'-.гТ

Лист регистрации изменений

Изм

Номера листов (страниц)

Всего листов (страниц) в документе

N докум.

Входящий N сопроводит^ окум, и дата

Подпись

Дата

измененных

замененных

НОВЫХ

аннулирован

ных

/

2^

25

ж

Е

Зам.1

Лист 25 Листов, 25

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
