Общество с ограниченной ответственностью (ООО) «Произволct венное Объединение ОВЕН»

УТВЕРЖДАЮ

Руководитель ГЦИ СИ КИП «МЦЭ» директор «МЦЭ»

А.В. Федоров

2013 г

ИНСТРУКЦИЯ СЧЕТЧИКИ ИМПУЛЬСОВ МИКРОПРОЦЕССОРНЫЕ сию

МЕТОДИКА ПОВЕРКИ

КУВФ. 402213.004МП

Москва

СОДЕРЖАНИЕ

сопротивления изоляции

  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая рекомендация распространяется на счетчики импульсов серийно выпускаемые ООО «Производственное Объединение ОВЕН», и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - два года.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

HP 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений.

94 Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений.

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 24907-93. Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний.

ГОСТ 8.129-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты.

3 ОПЕРАЦИИ ПОВЕРКИ

При поверке должны производиться операции, указанные в Таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

8.2

Да

Да

2. Проверка сопротивления изоляции

8.3.1

Да

Да

3. Проверка электрической прочности изоляции

8.3.2

Да

Нет

4. Опробование

8.4

Да

Да

5. Подтверждение соответствия программного обеспечения

8.5

Да

Да

6. Определение метрологических характеристик

8.6

Да

Да

4 СРЕДСТВА ПОВЕРКИ
  • 4.1  Средства измерений, используемые в качестве мер входного сигнала поверяемого счетчика, должны иметь технические характеристики, обеспечивающие поверку в диапазоне измерений поверяемого счетчика.

  • 4.2 Измерительная цепь (включая меры входного сигнала), при помощи которой поверяют счетчики, должна обеспечивать такую точность измерений, при которой верно неравенство: d ц £ D П , где АП - предел допускаемого абсолютного значения основной

погрешности поверяемого счетчика.

КУВФ.402213.004МП

Лист

3

Изм.

Лист

№ докум.

Подпись

Лата

  • 4.3 Для определения основной погрешности счетчика необходимо применять следующие средства поверки:

  • - частотомер электронно-счетный 43-63, с диапазоном измерений 0,1 Гц-200 МГц и относительной погрешностью ± 5 10'7%;

  • - генератор импульсов Г5-56 с максимальной амплитудой выходных импульсов 10 В, диапазоном изменения длительности импульсов 10 нс... 1 с.

  • 4.4 Вспомогательные средства поверки:

  • - установка пробойная УПУ-10 испытательное напряжение 0 - 3,0 кВ с погрешностью установки напряжения ± 10 %;

  • - мегаомметр М4100/1 для измерения сопротивления изоляции с номинальным напряжением 100 В;

  • - гигрометр психрометрический ВИТ-2, диапазон измерений влажности от 30 до 80 % с пределом абсолютной погрешности не хуже 6 %, диапазон измерений температуры от 15 до 25 °C с абсолютной погрешностью не более 0,2 °C).

  • - барометр-анероид М-67, диапазон измерения атмосферного давления от 84 до 107 кПа (например, контрольный метеорологический).

  • 4.5  Допускается применять другие средства поверки, в том числе автоматизированные, удовлетворяющие требованиям настоящей методики.

  • 4.6 Средства поверки должны быть исправны и поверены в соответствии с ПР50.2.006.

  • 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019 - 92, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».

    • 5.2 Любые подключения счетчиков производить только при отключенном напряжении питания.

    • 5.3   К работе с счетчиками допускаются лица, изучившие Руководство по эксплуатации (далее - РЭ) счетчиков, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

    • 5.4 К поверке допускаются лица, освоившие работу с счетчиками и используемыми эталонами, изучившими настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012 и имеющих достаточную квалификацию для выбора методики поверки и выбора соответствующих эталонов (и. 4.3 настоящей рекомендации).

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха, °C                   20 ± 5;

  • - относительная влажность окружающего воздуха, %        30 - 80;

  • - атмосферное давление, кПа                           84,0 - 106,7;

  • - напряжение питания, В                                    220/}°;

  • - частота питающей сети, Гц                               50 ± 1.

  • 6.2 Средства поверки и поверяемые счетчики должны быть защищены от вибраций и ударов.

    КУВФ.402213.004МП

    Лист

    4

    Изм.

    Лист

    № докум.

    Подпись

    Лата

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Подготовить к работе поверяемый счетчик в соответствии с указаниями, изложенными в РЭ счетчика.

Счетчики включают на предварительный прогрев не менее чем за 5 мин до начала поверки.

  • 7.2 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.

Примечание - Подключение эталонных средств измерений производить в соответствии со схемами подключения, указанными в их эксплуатационной документации и структурной схемой приведенной ниже.

  • 7.3 Управление работой счетчика при поверке, задание его программируемых параметров должны производиться в соответствии с указаниями РЭ на счетчик.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 8.1 Метрологические характеристики, подлежащие определению

Диапазон счета импульсов от 0 до 9999 Пределы допускаемой

относительной погрешности преобразования, %                              ± 0,01

Таблица 2 - Характеристики программного обеспечения (ПО)

Наименование

ПО

Идентификационное наименование

ПО

Номер версии (идентификационный номер) ПО (не ниже)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Встроенное

SI10.hex

1.01

C688F496

CRC32

Все действия со счетчиком (программирование и т.д.), а также подключение датчиков должны производиться в соответствии с руководством по эксплуатации.

  • 8.2 Внешний осмотр

    • 8.2.1 При проведении внешнего осмотра должно быть проверено соответствие прибора следующим требованиям:

  • - прибор должен быть представлен на поверку с эксплуатационной документацией, входящей в комплект поставки прибора (паспорт и РЭ).

  • - прибор должен быть чистым и не иметь механических повреждений на корпусе и лицевой панели;

  • - прибор не должен иметь механических повреждений входных и выходных клеммных соединителей;

  • - на приборе должна быть маркировка, соответствующая РЭ.

При обнаружении механических дефектов, а также несоответствия маркировки эксплуатационной документации определяется возможность проведения поверки и дальнейшего использования прибора.

  • 8.3 Проверка электрического сопротивления изоляции

Определение электрического сопротивления и электрической прочности изоляции токоведущих цепей поверяемого прибора относительно его корпуса производить между

КУВФ.402213.004МП

Лист

5

Изм.

Лист

№ докум.

Подпись

Лата

контактами для подсоединения сетевого напряжения и корпусом в климатических условиях, приведенных в п. 6.1 настоящей МП.

Прибор перед испытанием покрывают сплошной, плотно прилегающей к поверхности металлической фольгой таким образом, чтобы расстояние ее от зажимов испытуемой цепи было не менее 20 мм. Контакты цепи питания закорачивают. Испытательное напряжение подают между контактами цепи питания и металлической фольгой.

8.3.1 Проверка электрического сопротивления изоляции производится испытательным напряжением 100 В. Прибор считают выдержавшим испытание, если измеренное сопротивление изоляции не менее 20 МОм. 8.3.2 Проверка электрической прочности изоляции производится при испытательном напряжении 500 В. Включают установку. Испытательное напряжение повышают плавно от нуля до испытательного в течение 10 с.

Изоляцию выдерживают под напряжением в течение 1 мин. Затем напряжение снижают до нуля, после чего установку отключают.

Прибор считают выдержавшим испытание, если во время проведения проверки не произошло пробоя или перекрытия изоляции.

При невыполнении этих требований или неверном функционировании поверка прекращается, прибор бракуется и направляется в ремонт.

  • 8.4 Опробование

    • 8.4.1 Счетчики устанавливают в нормальное рабочее положение.

    • 8.4.2 Перед проведением поверки выполнить следующие действия:

- включить питание счетчика;

- при помощи кнопки на лицевой панели, произвести обнуление содержимого счетного регистра и показаний счетчика.

  • 8.4.3 Определение идентификационного наименования программного обеспечения.

  • 8.5 Подтверждение соответствия программного обеспечения

Версия прошивки программного обеспечения прибора указана на наклейке, которая приклеена на задней панели прибора.

Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные программного обеспечения (идентификационное наименование программного обеспечения, номер версии (идентификационный номер) программного обеспечения) соответствуют идентификационным данным, указанным в разделе «Метрологические и технические характеристики» описания типа средства измерений.

При невыполнении этих требований или неверном функционировании поверка прекращается, прибор бракуется и направляется в ремонт.

  • 8.6 Определение основной относительной погрешности измерения

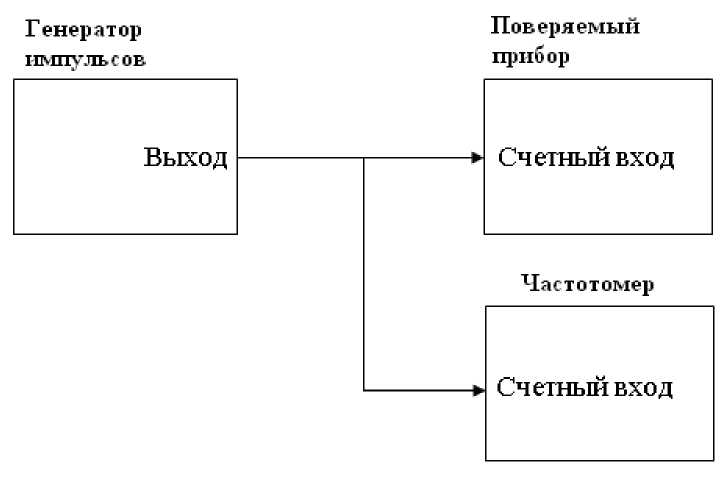

Выполнить подключения по схеме, приведенной на рисунке 1, подключив ко входу прибора генератор импульсов. Параллельно генератору подключить частотомер в режиме счета импульсов.

КУВФ.402213.004МП

Лист

6

Изм.

Лист

№ докум.

Подпись

Лата

Рисунок 1

  • 8.6.1 Установить следующие параметры выходного сигнала генератора:

  • •  форма импульсов - прямоугольная;

  • •  частота - 10 Гц;

  • •  скважность - 2;

  • •  амплитуда - 10 В.

Обнулить показания поверяемого счетчика и эталонного частотомера.

Подать с генератора количество импульсов равное 9999

и зафиксировать точное количество импульсов, подсчитанное поверяемым счетчиком и частотомером.

  • 8.6.2 Повторить испытания при тех же параметрах выходного сигнала генератора, но с частотой 100 и 200 Гц и зафиксировать точное количество импульсов, подсчитанное поверяемым счетчиком и частотомером.

Рассчитать относительную погрешность преобразования по формуле 1:

д = (Nnp/Nm - 1) •lOO %                             (1)

где, д - относительная погрешность преобразования, %;

Nnp - измеренное поверяемым счетчиком число импульсов, имп.;

Nm - число импульсов, измеренное частотомером, имп.

Счетчик признается годным, если рассчитанное значение относительной погрешности преобразования не превышает ± 0,01 %.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

КУВФ.402213.004МП

Лист

7

Изм.

Лист

№ докум.

Подпись

Лата

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки оформляются протоколом по форме, установленной метрологической службой, проводящей поверку.

  • 9.2 Положительные результаты первичной поверки оформляются записью в паспорте с нанесением оттиска поверительного клейма.

  • 9.3 При положительном результате периодической поверки выдается свидетельства о поверке в соответствии с ПР 50.2.006.

  • 9.4 При отрицательных результатах поверки, счетчик к эксплуатации не допускается, свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности

Изм.

Лист

№ докум.

Подпись

Лата

КУВФ.402213.004МП

Лист

8
