Методика поверки «Государственная система обеспечения единства измерений РЕЗЕРВУАРЫ ВЕРТИКАЛЬНЫЕ СТАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВСт-30000» (МП 1188-7-2020)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ

им. Д.И. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

Государственная система обеспечения единства измерений

РЕЗЕРВУАРЫ ВЕРТИКАЛЬНЫЕ СТАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ

РВСТ-30000

Методика поверки

МП 1188-7-2020

_______ Кондаков А. В.

272-62-75; 272-54-55

Казань

2020 г.

СОДЕРЖАНИЕ

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Требования к организации проведения поверки

• 5 Метод поверки

• 6 Операции поверки

• 7 Средства поверки

• 8 Требования к квалификации поверителей и требования безопасности

• 9 Условия поверки и показатели точности измерений

• 10 Подготовка к поверке

• 11 Проведение поверки

  • 11.1 Внешний осмотр

  • 11.2 Измерение базовой высоты резервуара

  • 11.3 Сканирование внутренней полости резервуара

  • 11.4 Измерения прочих параметров резервуара

• 12 Обработка результатов измерений и составление градуировочной таблицы

  • 12.1 Обработка результатов измерений

  • 12.2 Составление градуировочной таблицы резервуара

• 13 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Настоящая методика поверки распространяется на резервуары вертикальные стальные цилиндрические теплоизолированные (далее - резервуар) номинальной вместимостью 30000 м³ (РВСт-30000 №№ 5, 6) предназначенные для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов и устанавливает порядок проведения их поверки электронно-оптическим методом.

Резервуары вертикальные стальные цилиндрические теплоизолированные РВСт-30000 с заводскими номерами 5, 6 расположены на территории Акционерного общества «Черномортранснефть», по адресу 353911, Россия, Краснодарский край, г. Новороссийск, Перевалочный комплекс «Шесхарис».

В настоящей методике использованы ссылки на следующие стандарты:

В настоящем методике применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема нефтепродуктов.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °С.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефтепродукта в нем.

• 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

установленная при его поверке.

соответствующая высоте уровня (далее -приходящихся на 1 см высоты наполнения.

3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

• 3.12 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя раздаточное устройство.

• 3.13 высота «мертвой» полости Н : Расстояние по вертикали от точки начала отсчета до нижнего среза раздаточного устройства.

• 3.14 сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

• 3.15 станция: Точка стояния лазерного сканера во время проведения измерений.

• 3.16 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудовании.

• 3.17 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

3.18 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

3.19 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ -по ГОСТ 19781.

• 3.20 скан: Визуализированное трехмерное изображение облака точек.

• 3.21 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах - по ГОСТ 19781.

• 3.22 3D-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным обеспечением.

• 3.23 тень: Не отсканированная область танка, возникающая при перекрытии луча сканера внутренними деталями и другими объектами.

• 4.1 Поверку резервуара осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица или индивидуальные предприниматели.

• 4.2 Устанавливают следующие виды поверок резервуара:

• - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

• - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуара проводят после их гидравлических испытаний.

• 4.3 Допускается дистанционный режим выполнения работ по поверке резервуара с привлечением сторонней организации, соответствующей требованиям пункта 8.2, для сканирования резервуара в соответствии с данной методикой, с последующей обработкой и выдачей результатов поверки специалистами ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева».

• 4.4 Интервал между поверками - 5 лет.

• 5 МЕТОД ПОВЕРКИ

  • 5.1 Поверку резервуара проводят геометрическим методом с применением лазерной координатно-сканирующей системы (далее - сканер).

  • 5.2 При геометрическом методе поверки вместимость резервуара определяют на основании вычисленного объема 3D-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

6.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции, указанные в таблице 1.

Таблица 1

При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки.

• 7.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 30 м по ГОСТ 7502-98.

• 7.2 Сканер с верхним значением диапазона измерений не менее 20 м и пределами допускаемой абсолютной погрешности во всем диапазоне измерений не более ± 2 мм,

Применяемое ПО - 3DReshaper или аналогичное программное обеспечение [1].

• 7.3 Вспомогательные средства:

• - толщиномер ультразвуковой, диапазон измерений от 0,8 до 30 мм, предел допускаемой абсолютной погрешности измерений ±(0,005xd+0,1);

• - термометр инфракрасный с диапазоном измерений температуры от минус 20 до плюс 40 °C, с пределами допускаемой абсолютной погрешности по инфракрасному каналу ±2 °C;

• - марки, листы формата А4 с контрастным изображением (рис. 1).



Рисунок 1 - Пример изображения марки.

• 7.4 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 7.5 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

• 8.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации по программе ВНИИР-филиала ФГУП «ВНИИМ им. Д. И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

• 8.2 При проведении поверки резервуара в дистанционном режиме, поверку проводит поверитель ВНИИР-филиала ФГУП «ВНИИМ им. Д. И. Менделеева», с привлечением к выполнению операций по данной методике поверки лиц прошедших курсы повышения квалификации по программе ВНИИР-филиала ФГУП «ВНИИМ им. Д. И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

• 8.3 К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

• 8.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

• 8.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 8.6 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

• 8.7 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

• 9.1 При проведении поверки соблюдают следующие условия.

  • 9.1.1 Температура окружающего воздуха:..............................от -10 ^оС до +35 ^оС.

  • 9.1.2 Атмосферное давление...............................................от 84,0 до 106,7 кПа.

  • 9.1.3 Допуск к производству работ осуществляется по наряду-допуску организации -владельца резервуара.

  • 9.1.4 Резервуар при поверке должен быть порожним.

  • 9.1.5 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

• 9.2 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

• 9.3 При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах ±0,10 %.

При подготовке к поверке проводят следующие работы:

• 10.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

• 10.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

• 10.3 В сервисном ПО сканера формируют файл проекта записи данных.

• 10.4 Измеряют параметры окружающего воздуха.

• 10.5 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

• 10.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

• 11 ПРОВЕДЕНИЕ ПОВЕРКИ

• 11.1.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - исправность лестниц и перил;

• - чистоту внутренней поверхности резервуара.

• 11.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

• 11.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку.

• 11.2.1 Базовую высоту ^Нб измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

_Н

Результаты измерений ^Нб вносят в протокол, форма которого приведена в приложении Б (таблица Б.3).

• 11.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара.

П р и м е ч а н и е - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

При проведении сканирования внутренней полости резервуара проводят следующие операции.

• 11.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).

• 11.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее трех.

Схема размещения станций должна обеспечить видимость с каждой станции марки (рисунок А.2).

• 11.3.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

• 11.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.

• 11.4.1 Вносят значение плотности, ржх кг/м³, жидкости, для хранения которой предназначен резервуар (таблица Б.2).

• 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

• 12.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

• 12.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

• 12.2.1 Градуировочную таблицу составляют, с шагом ^^Ни = 1 см или шагом ^^Ни = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня

_Н

(уровня, соответствующего высоте «мертвой» полости ^Нмп) и до предельного уровня ^Нпр, равного суммарной высоте поясов резервуара.

• 12.2.2 Вместимость резервуара, соответствующую уровню жидкости H, ^V(^H), вычисляют:

• - при приведении к стандартной температуре 15 ^оС - по формуле (Д.3);

• - при приведении к стандартной температуре 20 ^оС - по формуле (Д.4).

Примечания

• 1 Значение температуры, к которой приведены данные градуировочной таблицы, согласовываются с Заказчиком;

• 2 Значение температуры указано на титульном листе градуировочной таблицы.

• 12.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 12.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной

_Н

точки до уровня ^Нмп, соответствующего высоте «мертвой» полости.

• 12.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

• 12.2.6 Обработку результатов измерений проводят с помощью программного обеспечения.

• 12.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Е, который является исходным документом для расчета градуировочной таблицы.

• 13.1 При положительных результатах поверки резервуара оформляют свидетельство о поверке.

• 13.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки.

• 13.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 13.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

• 13.5 Отрицательные результаты поверки резервуара оформляются согласно приказу Минпромторга России от 2 июля 2015 г. № 1815.

Измерительный люк

Измерительная рулетка с грузом

С/                 . _ ,_ ,    .

точка касания днища грузом рулетки днище резервуара

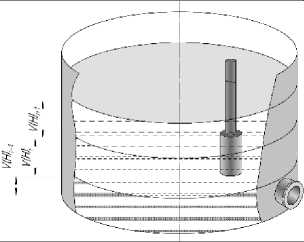

Рисунок А.1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

1 - внутренняя полость резервуара; 2 - точка установки марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки

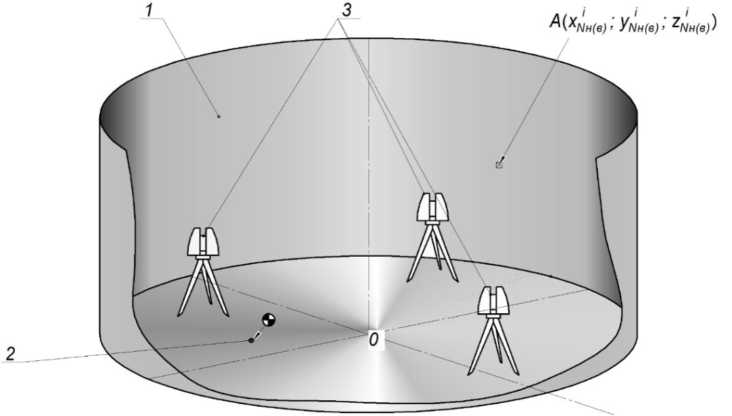

Рисунок А.2 - Схема сканирования внутренней полости резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара электронно-оптическим методом

Таблица Б.1 - Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Т а б л и ц а Б.2 - Условия проведения измерений

Т а б л и ц а Б.3 - Базовая высота резервуара                    В миллиметрах

ПРИЛОЖЕНИЕ В (рекомендуемое) Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «___» __________ 20__ г.

Составлен в том, что комиссия, назначенная приказом по _______________________

наименование

____________________________________, в составе председателя________________ предприятия - владельца резервуара

____________________________________ и членов:____________________________

инициалы, фамилия                                              инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________ №______________

при температуре окружающего воздуха_______________°С.

Измерения проведены рулеткой типа ______________ № ____________ со сроком

действия поверки до «___» ___________ 20__ г.

Результаты измерений представлены в таблице 1.

Т а б л и ц а 1                                                   В миллиметрах

Относительное изменение базовой высоты резервуара 5_б , %, вычисляют по формуле б ⁾k -(^Нб

графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись            инициалы, фамилия

подпись            инициалы, фамилия

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы¹

Приложение к свидетельству

о поверке № ____________

УТВЕРЖДАЮ

«___» ____________ 20__ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА №

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВСт-30000      №

Организация________________________________________________

Данные соответствуют стандартной температуре 15 ^оС (20 ^оС)

(ненужное удалить)

Погрешность определения вместимости ± 0,10 %

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара²

Лист ___ из _______

Организация ______________________

Резервуар №_______________________

Место расположения ________________

Таблица Г.1 - Посантиметровая вместимость резервуара

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

ПРИЛОЖЕНИЕ Д (обязательное) Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

ПО формирования

___________________градуировочной таблицы___________________

• - создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности;

• - создание модели отсканированного объекта с помощью геометрических примитивов;

• - введение поправок к значениям вместимости за счет деформации стенок от гидростатического давления налитой жидкости;

• - приведение значений к стандартной температуре 15 ^оС или 20 ^оС;

• - создание и печать градуировочных таблиц;

• - экспорт данных в цифровом формате

13.7

Т а б л и ц а Д.1

CAnP/3D эскиз/узловые точки или ПО формирования градуировочной таблицы

A(^xNhI6I‘ У МН ^zNh!1)}

сплайны по узлойым точкам

CAnP/3D эскиз/сплайны на днище или ПО формирования градуировочной таблицы

поверхность днища резервуара

внутренняя деталь •

^/7

Значение поправки от деформации стенок к вместимости при стандартной температуре

окончание таблицы Д.1

• 13.8 Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости AV_r; при наполнении k-го пояса вычисляют по формуле

  ^AVr.k - ^А2

  0,8H₁

  51



  ;

  j-1



  (Д.1)

где Hi, Si - высота уровня и толщина стенки первого пояса;

Hk, &k i - высота уровня и толщина k-го вышестоящего пояса;

k - номер наполненного пояса;

A₂ - постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле где g - ускорение свободного падения, м/с² (g = 9,8066 м/с²);

Р_ж.х - плотность хранимой жидкости, (графа 3 таблица Б.5);

D_i - внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм;

Е - модуль упругости материала, Па, (для стали Е = 2,1 ■ 10¹¹ Па).

• 13.9 Д.3.1 Вместимость резервуара V (Н) , приведенную:

• 13.10 - к стандартной температуре 15 ^оС вычисляют по формуле

• V (H)’= Vt _ 1 + 2«_ст (15 - t_CT)];                                             (Д.3)

• 13.11 - к стандартной температуре 20 ^оС вычисляют по формуле

• V (H)' = Vt [ 1 +      (20 - (ст )],                                             (Д.4)

где (_ст - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

а _ст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 • 10^-6 1/^оС.

(справочное)

ЖУРНАЛ

обработки результатов измерений

• 14.1 Е.1 Вычисление параметров резервуара

• 14.2 По построенной 3D-моgели измеряют следующие параметры, приведенные в таблице Е.1.

Таблица Е.1 - Вычисление параметров резервуара

Вычисление провел

(должность)       (подпись) (расшифровка)

«___» _______ 20_ г.

Сканер лазерный трехмерный SURPHASER 25HSX IR, реестр утвержденных средств измерений ФИФОЕИ № 49151-12

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны

Положение о порядке подготовки и аттестации работников организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору, утвержденное приказом Федеральной службой по экологическому, технологическому и атомному надзору от 29 января 2007 № 37

Страница 25 из 25

¹

Форма титульного листа не подлежит изменению

²

Форма градуировочной таблицы не подлежит изменению
