Методика поверки «Расходомеры-счётчики ВИС.МИР (погружное исполнение)» (ВАУМ.407312.214 МП2)

"УТВЕРЖДАЮ"

РАСХОДОМЕРЫ - СЧЕТЧИКИ ВИС.МИР

(ПОГРУЖНОЕ ИСПОЛНЕНИЕ)

МЕТОДИКА ПОВЕРКИ

ВАУМ.407312.214 МП2

Сертификат Госстандарта РФ № 24637

Госреестр средств измерений № 20064

Заключение Главгосэнергонадзора РФ № 159-ТС

Сертификат соответствия ГОСТ Р № РОСС RU.ME.B00799

2006

СОДЕРЖАНИЕ

• 1. Основные положения

• 2. Поверяемые параметры

• 3. Требования безопасности

• 4. Средства поверки

• 5. Условия проведения поверки

• 6. Порядок проведения поверки

• 7. Методика поверки

  • 7.1. Поверка составных частей расходомера - счетчика ВИС.МИР

  • 7.2. Внешний осмотр

  • 7.3. Проверка сопротивления изоляции цепи питания

  • 7.4. Проверка сопротивления изоляции электродов преобразователей скорости

  • 7.5. Проверка сопротивления изоляции индукторов преобразователей скорости

  • 7.6. Опробование

  • 7.7. Определение погрешности измерения объемного расхода

  • 7.8. Определение погрешности измерении объема

  • 7.9. Определение погрешности преобразования частотно-импульсных сигналов при измерения расхода

  • 7.10. Определение относительной погрешности измерения времени

  • 7.11. Определение абсолютной погрешности измерения температуры

  • 7.12. Определение погрешности измерения давления

  • 7.13. Оформление результатов поверки

Приложение 1 Протокол поверки расходомера - счетчика "ВИС.МИР"

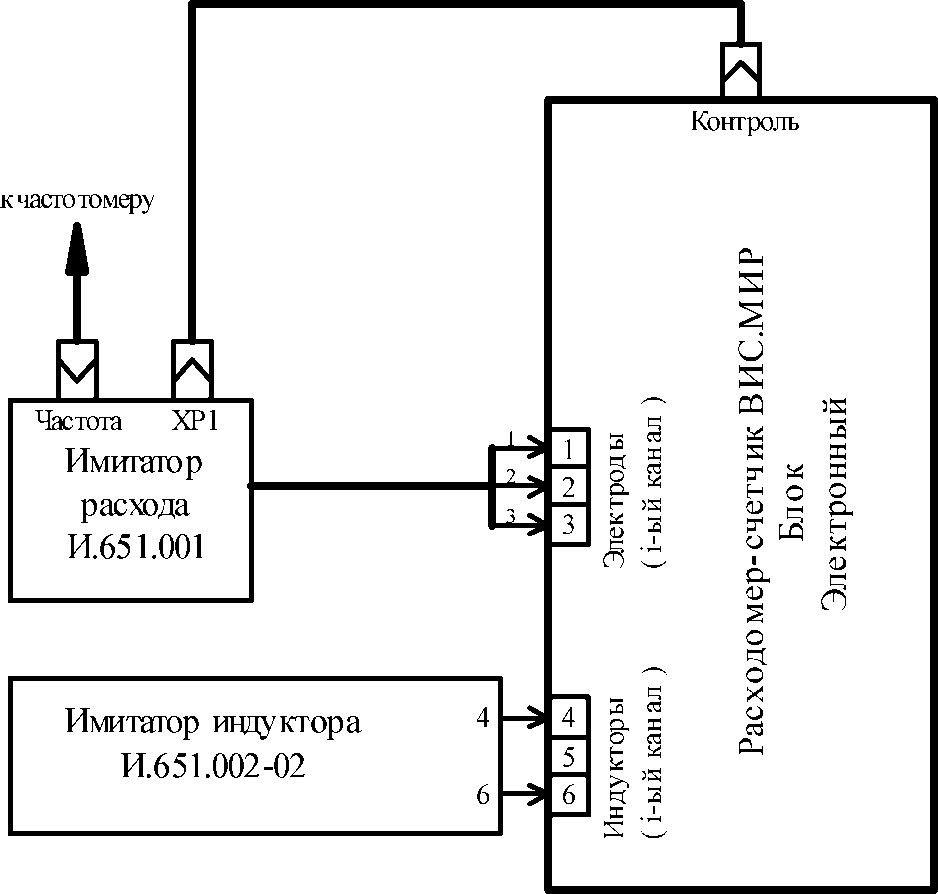

Приложение 2 Схема подключения имитатора расхода

Настоящая «Методика поверки» предназначена для проведения первичной и периодической поверок расходомеров -счетчиков погружного типа “ВИС.МИР” (далее по тексту - ВИС.МИР.

Поверка приборов ВИС.МИР может осуществляться организациями, аккредитованными на право проведения поверки метрологическими службами государственных органов упрвления РФ и юридических лиц.

• 1. ОСНОВНЫЕ ПОЛОЖЕНИЯ



  • 1.1. ВИС.МИР подлежат обязательной поверке при выпуске из производства, периодической поверке, а также после ремонта или в случае, когда его показания вызывают сомнения в исправной работе самого прибора.

  • 1.2.   Межповерочный интервал ВИС.МИР (кроме ВИС.МИР класса 0,2) - 4 года. Межповерочный интервал ВИС.МИР класса 0,2 - 0,5 года.

  • 1.3. ВИС.МИР подвергаются поэлементной поверке. Составные части ВИС.МИР, имеющие межповерочные интервалы, отличающиеся от приведенного в п. 1.2, должны подвергаться периодической поверке с интервалами, приведенными в соответствующей нормативно-технической документации на них.



    Подп. и дат а
    Инв. № дубл .
    Взам. инв. №

    Изм	Лист	№ докум.	Подп.	Дата

    ВАУМ.407312.214 МП2

    Лист

• 2. ПОВЕРЯЕМЫЕ ПАРАМЕТРЫ



  • 2.1. Пределы допускаемой основной относительной погрешности измерения объемного расхода (по частотному выходному сигналу) и объема для ВИС.МИР с погружными первичными преобразователями скорости с условным диаметром Dy от 400 до 4000 мм, %, не более:

Таблица 1

Примечание:  В скобках приведены погрешности теплосчетчика по объемному расходу и

объему для исполнения с двумя преобразователями скорости в каждом комплекте первичного преобразователя расхода.

• 2.2. Пределы допускаемой относительной погрешности каналов преобразования частотно-импульсных сигналов ВИС.МИР не более ± 0,1 %.

• 2.3. Пределы допускаемой относительной погрешности измерения времени не более ± 0,01%.

• 2.4. Пределы допускаемой абсолютной погрешности измерения температуры D_t ВИС.МИР в диапазоне температур от 0 до 150 ^ОС, ^ОС, не более:

D _t =±(0,1 + 0,001 • t),

где t - температура рабочей среды, ^ОС.

• 2.5. Пределы допускаемой приведенной погрешности измерения давления (без учета погрешности преобразователей давления) ВИС.МИР в диапазоне давлений от 0,1 до 1,6 МПа (от 1 до 16 кгс/м²) не более ± 0,15%.

• 2.6. Предел приведенной погрешности преобразования измеренного значения объемного расхода в выходной унифицированный сигнал постоянного тока 0 - 5, 0 - 20 или 4 - 20 мА не превышает ± 0,3 % (по отдельному заказу - не более ± 0,1 %).

  						Лист
  					ВАУМ.407312.214 МП2
  Изм	Лист	№ докум.	Подп.	Дата		5

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1.   При поверке прибора необходимо выполнять следующие правила:

• 1) к поверке прибора допускаются лица не моложе 18 лет, ознакомленные с настоящей



методикой, прошедшие   медосмотр, обучение и проверку знаний "Правил

технической эксплуатации электроустановок потребителей и правил ТБ при эксплуатации электроустановок потребителей", прошедшие инструктаж по ТБ и имеющие квалификационую группу по ТБ не ниже 3 с допуском к работе на электроустановках с напряжением до 1000 В;

• 2) прибор,стенд и измерительные приборы должны быть заземлены (сопротивление заземляющего устройства должно быть не более 0,4 Ом).



  Подп. и дат а
  Инв. № дубл .
  Взам. инв. №

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП2

  Лист

• 4.1.  При проведении поверки должны применяться следующие образцовые средства

измерений и вспомогательные средства поверки:

• 1) Поверочная   натурная   расходоизмерительная   установка,   например,   с

кавитационными соплами для воды, типа ОРУКС - 400, основная погрешность не более ± 0,15 %; пределы воспроизведения расхода (12,5 - 400) м³/ч (при поверке приборов с пределами основной относительной погрешности не более ± 0,6%);

или Трубопоршневая   установка   СИНХРОТРАК,   основная   погрешность

воспроизведения расхода не более ± 0,02 %, максимальный расход - 567 м³/ч, диапазон расходов - 1 : 1200 (при поверке приборов с пределами основной относительной погрешности не более ± 0,2 %);

или Поверочная имитационная установка ПОТОК-Т, основная погрешность не более ±0,2%; пределы воспроизведения скорости потока (0 - 10) м/с (при поверке приборов с пределами основной относительной погрешности не более ± 0,6 %);

• 2) Мегомметр М1101М. Диапазон измерения (0 - 500) МОм при напряжении 500 В;

• 3) Магазин сопротивлений Р3026, пределы допускаемого отклонения сопротивления ± 0,005 %;

• 4) Прибор для поверки вольметров В1 - 12 (образцовый источник тока);

• 5) Вольтметр цифровой В7 - 46/1. Диапазон измерений постоянного тока (0 - 20) мА;

точность измерений -     ± 0,1 %;

• 6) Вольтметр цифровой В7 - 38. Диапазон измерений переменного напряжения

(0 - 300) В; точность измерений -     ± 0,2 %; диапазон измерений переменного

тока (0 - 2) А; точность измерений -     ± 0,5 %;

• 7) Секундомер-таймер СТЦ-1;

• 8) Осциллограф С1-64;

• 9) штихмас (нутромер) микрометрический; предел измерений - 150,..'1200мм; цена деления - 0,01мм;

• 10) штангенциркуль с глубиномером; предел измерений - 0,..'125мм; цена деления -0,1мм;

• 11) микрометр гладкий с индикатором; предел измерений - в зависимости от диаметра трубы; цена деления - 0,01мм;

  						Лист
  					ВАУМ.407312.214 МП2	7
  Изм	Лист	№ докум.	Подп.	Дата

• 12) толщиномер ультразвуковой «Взлет УТ»; предел измерений -  1...300 мм;

погрешность измерений - ± 0,1 мм.

• 13) Имитатор расхода И.651.001;

• 14) Имитатор индуктора И.651.002-02.

Примечание: В процессе поверки могут быть использованы другие средства измерений, с метрологическими характеристиками не хуже указанных.

• 5.1. При проведении поверки должны быть соблюдены следующие условия:




• 1) температура окружающего воздуха                               (25 ± 10) ^оС;

• 2) относительная влажность окружающего воздуха                  от 30 до 80%;

• 3) атмосферное давление           от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.);

• 4) напряжение питания переменного тока         (220 ± 11) В частотой (50 ± 1) Гц;

• 5) измеряемая среда:               водопроводная вода (для натурной поверки);

• 6) температура измеряемой среды                                  (25 ± 15) ^оС;

• 7) давление измеряемой среды не более                            1,6 МПа;

• 8) длина прямолинейного участка трубопровода без местных гидравлических сопротивлений от точки измерения расхода, не менее 10-Ду до преобразователя и 5-Д_у после преобразователя;

• 9) внешние электрические и магнитные поля (кроме земного), а также вибрация и тряска, влияющие на работу ВИС.МИР, должны отсутствовать;

  Подп. и дат а
  Инв. № дубл .
  Взам. инв. №

• 10) монтаж первичных преобразователей расхода и их соединения с электронным блоком должны производиться в строгом соответствии с требованиями и рекомендациями «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ2».

• 7.1. ПОВЕРКА СОСТАВНЫХ ЧАСТЕЙ РАСХОДОМЕРА - СЧЕТЧИКА

ВИС.МИР

• 7.1.1. Поверка термопреобразователей  сопротивления должна производиться в

соответствии с требованиями соответствующих методик.

Тип термопреобразователя определяет минимальную измеряемую разность температур.

• 7.1.2. Поверка преобразователей давления должна производиться в соответствии с требованиями соответствующих методик.

• 7.2. ВНЕШНИЙ ОСМОТР

• 7.2.1. При внешнем осмотре установить соответствие ВИС.МИР следующим требованиям:

1) наличие эксплуатационной документации на ВИС.МИР, в том числе на функциональные элементы и свидетельств (отметок в паспорте) о поверке функциональных элементов;

2) комплектность в соответствии с паспортом;

• 3) отсутствие крупных дефектов в окраске и маркировке, затрудняющих чтение надписей и произведение отсчета показаний;

• 4) отсутствие крупных дефектов и загрязнений фторопластового покрытия и электродов первичных преобразователей скорости.

• 7.3. ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЦЕПИ ПИТАНИЯ

• 7.3.1. Сопротивление изоляции цепей питания относительно корпуса проверять мегомметром с номинальным напряжением 500 В.

• 7.3.2. Подключить зажим мегомметра с обозначением “земля” к контакту «±», а другой зажим к контакту «L» или «N».

• 7.3.3. Вращая рукоятку мегомметра со скоростью примерно 60 об./мин в течение одной минуты, произвести отсчет сопротивления.

• 7.3.4.  Сопротивление изоляции должно быть не менее 20 МОм.

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП2

  Лист

  11

• 7.4. ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРОДОВ ПРЕОБРАЗОВАТЕЛЕЙ СКОРОСТИ.

• 7.4.1. Сопротивление изоляции электродов преобразователей скорости относительно корпуса проверять мегомметром с номинальным напряжением 500 В.

ВНИМАНИЕ!   1. На поверхности преобразователей скорости не должно быть следов влаги

или электропроводящего поверхностного налета.

2. Преобразователи скорости должны быть отключены от электронного блока.

• 7.4.2. Один зажим мегомметра с обозначением «земля» соединить с корпусом, а другой -с влажным тканевым тампоном, который при измерении прижимают  к поверхности

изоляционного покрытия преобразователя и электродов.

• 7.4.3. Вращая рукоятку мегомметра со скоростью примерно 60 об./мин в течение одной минуты, произвести отсчет сопротивления изоляции.

• 7.4.4. Сопротивление изоляции должно быть не менее 100 Мом.

• 7.5. ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ИНДУКТОРОВ ПРЕОБРАЗОВАТЕЛЕЙ СКОРОСТИ.

• 7.5.1. Сопротивление изоляции индукторов преобразователей расхода относительно корпуса проверять мегомметром с номинальным напряжением 500 В.

ВНИМАНИЕ!   Преобразователь расхода должен быть отключен от электронного блока.

• 7.5.2. Один зажим мегомметра с обозначением «земля» соединить с корпусом, а другой - с соединенными между собой контактами 4 и 6 клеммной коробки преобразователя.

• 7.5.3. Вращая рукоятку мегомметра со скоростью примерно 60 об./мин в течение одной минуты, произвести отсчет сопротивления изоляции.

• 7.5.4. Сопротивление изоляции должно быть не менее 20 МОм.

7.6. ОПРОБОВАНИЕ

7.6.1. Подготовить ВИС.МИР к работе согласно «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ2». Термопреобразователи имитируют магазинами сопротивления.

• 7.6.2. Установить на магазинах сопротивления значения сопротивлений, соответствующие предельным значениям температуры в прямом и обратном трубопроводах согласно паспорту и «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ2» на прибор.

• 7.6.3. Подать напряжение питания на ВИС.МИР и выдержать во включенном состоянии в течение 30 мин.

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП2

  Лист

  12



• 7.6.4. Изменять расход от нуля до значения, соответствующего верхнему пределу измерения расхода и обратно.

Показания дисплея по объемному расходу должны изменяться пропорционально расходу.

Показания дисплея по объему должны увеличиваться.

Показания дисплея по температуре должны соответствовать установленым значениям.

7.7. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ОБЪЕМНОГО РАСХОДА

7.7.1. Измерить внутренний диаметр трубопровода в месте установки прибора.

Измерение внутреннего диаметра трубопровода проводят одним из следующих двух методов: с помощью нутрометра или методом опоясывания.

Метод измерения с помощью нутрометра является предпочтительным, т.к. он обеспечивает более высокую точность измерения. Однако при его применении требуется доступ к внутренней полости трубопровода. При невозможности непосредственного измерения внутреннего диаметра с помощью нутрометра допускается определять внутренний диаметр трубопровода методом опоясывания, т. е. по результатам измерения наружного периметра трубы и толщины стенки трубопровода.

• 7.7.2. Измерение внутреннего диаметра канала с помощью нутрометра провести в восьми равноотстоящих направлениях примерно через 22,5° в поперечном сечении в плоскости

  измерительного сечения.

Среднее значение внутреннего диаметра трубы D вычисляется по формуле:

8

Yd

i=1

где D_i - отсчет по индикатору нутрометра при измерениях, м;

L_H -база нутрометра, соответствующая положению стрелки индикатора на «0», м. База нутрометра устанавливается при помощи соответствующего микрометра.

• 7.7.3.   Определить площадь рабочего сечения S₃ канала трубопровода, для которого

изготовлен прибор. Площадь рабочего сечения канала S₃ вычисляется по формуле:

где D - внутренний диаметр трубопровода, измеренный по методике п. 7.7.1. (Допускается принимать диаметр трубопровода D, равным сообщенному заказчиком по документу, заверенному органом Госстандарта);

Д - расчетная толщина преобразователя скорости, (Д = 29.0,2 мм);

a_V3 - коэффициент, определяющий связь между средней и локальной скоростями потока в протяженном цилиндрическом трубопроводе для Ду заказчика (см. Таблица 3);

a_VPy - коэффициент, определяющий связь между средней и локальной скоростями потока в протяженном цилиндрическом трубопроводе для расходомерной установки

(см. Таблица 3)

Таблица 3

Примечание: Если внутренний диаметр канала не соответствует значениям, указанным в таблице, то коэффициент a_V (a_V3, a_Vpy )определяется путем линейной интерполяции по значениям для двух смежных диаметров.

Например, для диаметра 510 мм коэффициент a_V3 равен:

510      500   510 -500     600      500

a_V3 = a_V3 +---\a_V3 - a_V3 )= 1,0258

^{V3       V3}     600 - 500 ^{v V3       V3 3 3}

7.7.8. Измерить расход на расходомерной установке в поверяемых отметках и рассчитать погрешность.

Для определения погрешности измерения объемного расхода произвести монтаж электрических соединений ВИС.МИР согласно схеме, приведенной в Руководстве по эксплуатации, подать питание и выдержать ВИС.МИР во включенном состоянии не менее 30 минут.

Основную относительную погрешность ВИС.МИР при измерении объемного расхода определяют при значениях расхода 110/DD; 50; 90% от верхнего предела измерения объемного расхода с точностью ±10% от поверяемой точки, где DD - динамический диапазон измерения расхода, D = 100.

Минимальное время измерения 100 с;

Измерение при каждом значении расхода производить 3 раза.

Основную относительную погрешность ВИС.МИР при измерении объемного расхода d_Q для каждого значения расхода определять по формуле:

^d q^dPy⁺² • ^da^+ds^+dSv ,

где d_py - погрешность калибровки на расходомерной установке, %;

d_a - погрешность определения коэффициента a , d_a = 0,5 %;

d_S3  - погрешность определения площади поперечного сечения канала у заказчика

не более 1 %;

d_SPy - погрешность определения площади поперечного сечения канала расходомерной

установки, %;

Погрешность d_py вычисляется по формуле:

max

max

3) измерение при каждом значении расхода производить 3 раза.

• 7.8.3. Основную относительную погрешность ВИС.МИР при измерении объема d_Q для

каждого значения расхода определять по формуле:

где   d_V    погрешность определения скорости, определяется по формуле:

С as  _a   А

--^Sp.-1 . 100%, ^VPy ^S3   ^aV3    0

где A - значение объема, зарегистрированное цифровым отсчетным устройством прибора, л;

V_py - значение объема, измеренное расходомерной установкой, л.

Примечание. При воспроизведении образцовой установкой объемного расхода объем

протекшей через измерительный участок воды V_py, вычисляется по формуле:

_{V -} ^GРУ. _t

3,6 ^t •

где:    G_py  -   значение   объемного   расхода,   воспроизводимого   образцовой

расходоизмерительной установкой, м³/ч;

t     - время измерения, измеренное секундомером-таймером, с.

• 7.8.4. ВИС.МИР считают выдержавшим испытание, если основная относительная погрешность измерения объема не превышает значений, приведенных в п .2.1.

7.9. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ПРЕОБРАЗОВАНИЯ ЧАСТОТНО-ИМПУЛЬСНЫХ СИГНАЛОВ ПРИ ИЗМЕРЕНИЯ РАСХОДА

• 7.9.1. Для определения погрешности преобразования частотно-импульсных сигналов при измерения расхода подключить к соответствующему входу генератор импульсов, имитирующий расходомер.

• 7.9.2. Основную относительную погрешность преобразования частотно-импульсных сигналов при измерении объемного расхода определяют при значениях расхода 110/DD; 50; 90% от верхнего предела измерения объемного расхода с точностью ± 10 % от поверяемой точки, где DD - динамический диапазон измерения расхода.

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП2

  Лист

  18

• 7.9.3. Основную относительную погрешность преобразования частотно-импульсных

  сигналов при измерении объемного расхода

  d _Fi для каждого значения расхода определять по

формуле:

Определить погрешность измерения времени по формуле:

d_T = ^T°—^Тн^ • 1оо%,

^TCT

Примечание: Допускается в качестве образцового интервала времени использовать интервал

между сигналами точного времени, передаваемыми радиовещательными станциями

• 7.10.4. ВИС.МИР считают выдержавшим испытание, если относительная погрешность при измерении времени не превышает значений, приведенных в п. 2.3.

  03

  й

  s

  а

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП2

  Лист



• 7.11. ОПРЕДЕЛЕНИЕ АБСОЛЮТНОЙ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

• 7.11.1. Используя методику, изложенную в «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ2», подготовить ВИС.МИР к работе в режиме измерения температуры.

• 7.11.2. Абсолютную погрешность измерения температуры теплоносителя определить с помощью образцового магазина сопротивления, подключенного к соответствующему входу измерения температуры.

• 7.11.3. Установить на образцовом магазине сопротивления значение сопротивления, соответствующее заданной температуре     (см. Таблица 4).

Таблица 4

• 7.11.4.  Определить абсолютную погрешность измерения температуры D_t , по формуле:

D t = ^tВИСТ ^— ЗАД ,

где:          t _ВиС. - значение температуры, измеренное ВИС.МИР.

• 7.11.5.  ВИС.МИР считают выдержавшим испытание, если абсолютная погрешность измерения температуры без учета погрешности термопреобразователей не превышает значения, приведенного в п. 2.4

• 7.12. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ДАВЛЕНИЯ

7.12.1. Используя методику, изложенную в «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ2», подготовить ВИС.МИР к работе в режиме измерения давления.

ПРИЛОЖЕНИЕ 1

ПРОТОКОЛ ПОВЕРКИ РАСХОДОМЕРА - СЧЕТЧИКА "ВИС.МИР"

Тип_______________________Заводской №____________________

Диапазон измерений расхода_________________________________

Предприятие-изготовитель___________________________________

Принадлежит ______________________________________________

Образцовая расходомерная установка__________________________

РЕЗУЛЬТАТЫ ПОВЕРКИ

Внешний осмотр ___________________________________________

Опробование_______________________________________________

Сопротивление изоляции цепи питания________________________

Электрическая прочность изоляции цепей питания______________

Средний диаметр поперечного сечения трубопровода на месте эксплуатации _______мм

(по данным Заказчика и регионального ЦСМ) для погружных расходомеров

Измерение площади сечения измерительного участка образцовой установки

для погружных моделей

Показания мерительного инструмента, мм

ПРИЛОЖЕНИЕ 2 СХЕМА ПОДКЛЮЧЕНИЯ ИМИТАТОРА РАСХОДА
