Методика поверки «Газоанализаторы ИГС-98» (МП-073/11-2018)

УТВЕРЖДАЮ:

ЛОЕИ ТЕСТ»

А. Цехан

2018 г.

Газоанализаторы ИГС-98 Методика поверки. МП-073/11-2018

Настоящая методика поверки распространяется на газоанализаторы ИГС-98 (далее - газоанализаторы), предназначенные для непрерывных автоматических измерений концентраций горючих газов (Нг, СНд, СзНя, паров С2Н5ОН, паров углеводородов С2-С10), токсичных газов (NH3, NO2, NO, СО, SO2, H2S, НС1, Ch, Н2СО, паров С2Н5ОН, паров СНзОН), кислорода (Ог), углерода диоксида (СОг), гелия (Не) в воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и/или светового сигналов) при выходе концентрации контролируемых веществ за границы установленных для них пороговых значений.

Интервал между поверками: Для газоанализаторов - 1 год.

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

• 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать требованиям приказа Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. N 116 «Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

• 3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

Таблица 3. Условия поверки

температура окружающей среды, °C                            от +15 до +25

диапазон относительной влажности окружающей среды, %        от 30 до 80

атмосферное давление, кПа                                       101,3 ± 4,0

мм рт.ст.                                  760 ±30

• 5.1. Выполнить мероприятия по обеспечению условий безопасности.

• 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

• 5.4 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• -  газоанализатор не должен иметь механических повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание.

Проверку функционирования газоанализатора проводят по отображению информации на ПК (вывод наименования газоанализатора, концентрации газа, сообщений о неисправности - коды ошибок и т.д.) в соответствии с Руководством по эксплуатации.

• 6.2.2. Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах;

• - после окончания времени прогрева газоанализатор переходит в режим измерений;

• - органы управления газоанализатора функционируют.

• 6.3 Подтверждение соответствия программного обеспечения

Проверку идентификационных данных программного обеспечения газоанализатора проводить сравнением номера версии (идентификационного номера) программного обеспечения на ПК с номером версии указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельства об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности измерения прибора с помощью ГСО - ПГС Определение основной погрешности проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

• 1) Собирают схему проведения испытаний, приведенную на рисунке Б.1.

• 2) На вход газоанализатора подают ГСО (таблица А.2) приложения А, соответственно определяемому компоненту и диапазону измерений, в последовательности, приведенной в Таблице 4:

  Порядковый номео поверочной газовой смеси	Содержание определяемого компонента, соответствующее точкам диапазона измерений, %
  1	5±5
  2	50 ±5
  3	95 ±5

• 3) ПГС подают в следующей последовательности 1-2-3-2-1-3. Определение основной погрешности проводят, подавая ПГС на прибор в соответствии с руководством по эксплуатации на газоанализатор.

Для создания концентраций ниже концентрации в баллоне с ПГС используют разбавительные установки (генератор ГГС-03-03), который смешивает ПГС из баллона с воздухом или азотом в заданной пропорции, снижая концентрацию контролируемого вещества в газовой смеси.

После подачи газовой смеси на предварительно включенный прибор дожидаются стабилизации показаний (не более 180с - или Зх кратного значения времени установления показаний сенсора в конкретном приборе), и производят отсчет показаний по цифровому индикатору или другому регистрирующему прибору. При цифровом выходном сигнале с прибора - значения снимают с ПК.

При фиксации показаний измерительного прибора (вольтметра) установившиеся значения выходного сигнала газоанализатора рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле (1):

где И - установившееся значение выходного токового сигнала газоанализатора при подаче i-ой ГС, мА;

Св - верхний предел диапазона показаний определяемого компонента, об.д.% (или мг/м³).

• 4) Значения основной приведенной погрешности, у₀ %, рассчитываются в каждой поверяемой точке диапазона по формуле

Г.-^^ ЮО                 (2)

Су - i-показание газоанализатора в j-точке диапазона, об.д.% (или мг/м³);

Coj - значение объемной доли измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, об. д.% (или мг/м³).

Сн - нижний предел диапазона показаний определяемого компонента, об.д.% (или мг/м³).

• 5) Значения основной относительной погрешности 3₀, %, рассчитать по формуле

С -С

OJ

^Oj

• 6) Результат определения основной погрешности газоанализатора считают положительным, если

- основная погрешность газоанализатора во всех точках испытаний не превышает пределов, указанных в таблице В.1 приложения В.

• 6.4.1.1 При превышении концентрации газа выше пороговой (для кислорода также ниже пороговой), должна сработать световая и звуковая сигнализация (при наличии).

• 6.4.2 Определение основной погрешности прибора с помощью термодиффузного генератора.

Поверку газоанализаторов на: Ch, НС1, NH3, H2S, SO2, Н2СО, NO2, СН3ОН, С2Н5ОН производят с помощью газодинамической установки (термодиффузного генератора) типа «Микрогаз - Ф». Для работы собирают установку по схеме рисунка Б.1 Приложения Б. Газовое питание генератора происходит от баллона со сжатым воздухом через понижающий редуктор или от генератора чистого воздуха. От генератора газовой смеси на прибор газовая смесь подается обязательно по фторопластовому трубопроводу из-за химической активности получаемой газовой смеси.

Расход газа определяется работой генератора газа.

После подачи газовой смеси на предварительно включенный прибор дожидаются стабилизации показаний (не более 180 с - или Зх кратного значения времени установления показаний сенсора в конкретном приборе), и производят отсчет показаний по цифровому индикатору или другому регистрирующему прибору. При цифровом выходном сигнале с прибора - значения снимают с ПК.

• 6.4.2.1 При превышении концентрации газа выше пороговой должна сработать световая и звуковая сигнализация (при наличии).

• 6.4.3  Определение основной погрешности прибора с помощью генератора спиртовоздушных смесей.

Поверку газоанализатора на этанол проводят с помощью генератора спиртовоздушных смесей. Для этого включают генератор согласно инструкции на него.

После подачи газовой смеси на предварительно включенный прибор дожидаются стабилизации показаний (не более 180с - или Зх кратного значения времени установления показаний сенсора в конкретном приборе), и производят отсчет показаний по цифровому индикатору или другому регистрирующему прибору. При цифровом выходном сигнале с прибора - значения снимают с ПК.

• 6.4.3.1 При превышении концентрации газа выше пороговой должна сработать световая и звуковая сигнализация (при наличии).

Значение основной погрешности, в зависимости от проверяемой концентрации определяем по формуле (2) и (3).

• 6.4.4 Определение вариации выходного сигнала

Определение вариации выходного сигнала показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию выходного сигнала, vd(y) в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы

пределы допускаемой основной относительной погрешности, рассчитывают по

погрешности поверяемого газоанализатора, %.

С 2, С ¥  - результат измерений содержания определяемого компонента при

подходе к точке 2 со стороны больших и меньших значений, об.д.% (или мг/м³).

Результат считают положительным, если вариация выходного сигнала датчика не превышает 0,5.

• 7.1 При проведении поверки оформляют протокол результатов поверки в произвольной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается «Свидетельство о поверке» с нанесенным знаком поверки.

• 7.3. Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение А (обязательное)

Технические характеристики ГС, используемых при проведении испытаний Таблица А.1 - Характеристики ИМ, используемых при поверке газоанализаторов

Таблица А.2 - Характеристики ГСО, используемых при поверке газоанализаторов

Приложение Б

(обязательное)

Схема подачи ГС на Газоанализаторы ИГС-98

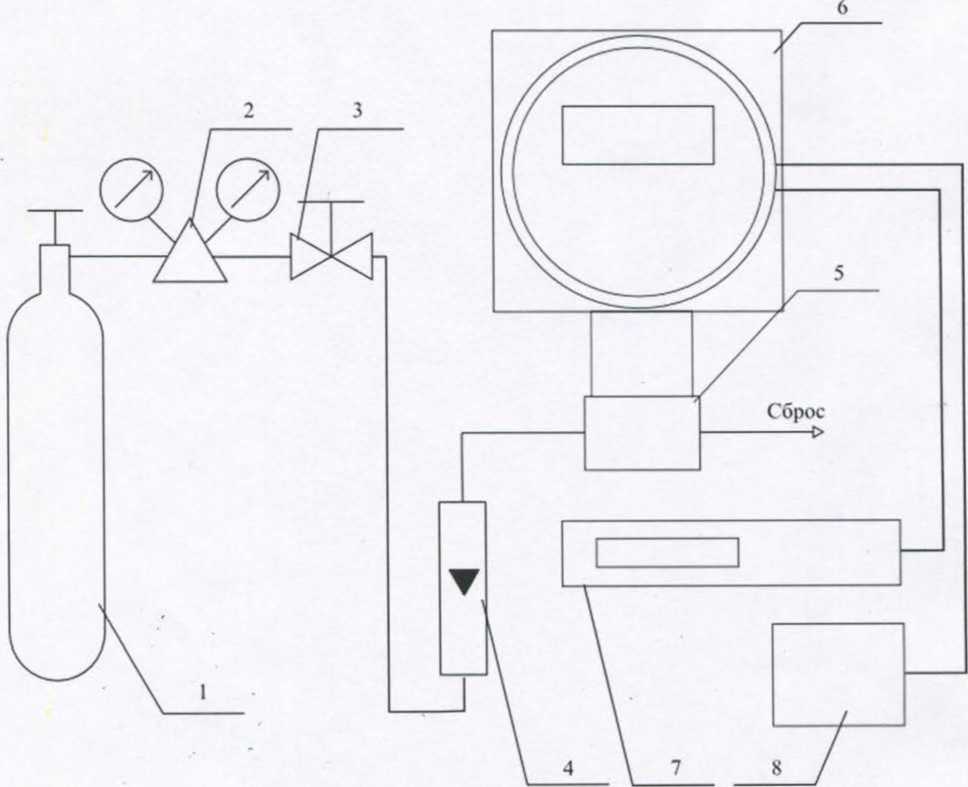

Рисунок Б.1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газоанализатора

1 - источник ГС (баллон, ГГС или др.); 2 - редуктор баллонный (используется при подаче смеси от баллона с ГС); 3 - вентиль точной регулировки (используется при подаче смеси от баллона с ГС); 4 - индикатор расхода (ротаметр); 5 - адаптер поверочной газовой смеси; 6 - газоанализатор; 7 - измерительный прибор (вольтметр); 8 - источник питания.

Приложение В

(обязательное)

Метрологические характеристики образцов газоанализаторов ИГС-98

Таблица В.1. - Метрологические характеристики газоанализаторов ИГС-98

¹

Требования безопасности

• 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
