УТВЕРЖДАЮ

Генеральный директор

РУС»

С.П. Рубанов

2019 г.

Государственная система обеспечения единства измерений

ДАТЧИКИ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ JM-S

МЕТОДИКА ПОВЕРКИ

МП-ТМС-014/19

г. Воскресенск 2019 г.

Предисловие

Разработана: ООО «ТМС РУС»

Исполнитель:

Руководитель направления

ООО «ТМС РУС»

Согласовано:

Заместитель Главного метролога

ООО «ТМС РУС»

Утверждена:

Генеральный директор

ООО «ТМС РУС»

М.В. Максимов

Введена в действие «___»___________2019 г.

СОДЕРЖАНИЕ

Настоящая методика поверки распространяется на датчики линейных перемещений JM-S выпускаемые «Roctest Ltd», Канада (далее - датчики), в качестве рабочего средства измерений и устанавливает методику их первичной поверки.

Интервал между поверками - Первичная поверка до ввода в эксплуатацию.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки датчиков, должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операций

Обязательность проведения при поверке

Номер пункта методики поверки

первичной

1

Внешний осмотр

да

6.1

2

Проверка маркировки

да

6.2

3

Определение метрологических характеристик датчиков

да

6.3

4

Определение диапазона измерений и приведенной к полному диапазону измерений    погрешности    измерений

перемещений

да

6.3.1

5

Оформление результатов поверки

да

7

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться эталоны и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

№ пункта методики поверки

Наименование

6.3.1

Система лазерная измерительная XL-80 (per. № 35362-13) Регистратор данных портативный VW ANALYZER (per. № 66170-16)

Примечание. Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на датчики и средства их поверки, прошедшие обучение в качестве поверителей и работающие в организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Перед проведением поверки следует изучить руководство по эксплуатации на поверяемый датчик и приборы, применяемые при поверке.

  • 4.2 К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

  • 4.3 Перед проведением поверки все части датчика должны быть очищены от пыли и грязи.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны соблюдаться измерений:

    следующие нормальные условия

    от 15 до 25;

    60±20

    84,0.. 106,7 (630..800)

  • - температура окружающей среды,°C

  • - относительная влажность, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • 5.2 Перед проведением поверки датчик и средства поверки должны быть приведены в рабочее состояние в соответствии с эксплуатационной документацией.

  • 5.3 Перед проведением поверки проверить наличие действующих свидетельств о поверке на средства поверки.

  • 5.4 Датчики и средства поверки выдерживают не менее 1 часа в указанных выше условиях.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 Внешний осмотр производят визуальным сличением на соответствие следующим требованиям:

- отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики.

6.2 Проверка маркировки
  • 6.2.1 При проверке маркировки проверяют: наличие и соответствие маркировки согласно требованиям эксплуатационной документации.

  • 6.3 Определение метрологических характеристик датчиков

6.3.1 Определение диапазона измерений и приведенной к полному диапазону измерений погрешности измерений перемещений
  • 6.3.1.1 Для определения диапазона измерений и приведенной к полному диапазону измерений погрешности измерений перемещений используют систему лазерную измерительную XL-80 (далее - XL-80), регистратор данных портативный VWANALYZER (далее - регистратор) и приспособление для крепления преобразователей и датчиков линейных перемещений (далее -приспособление), изображенного на рисунке 1.

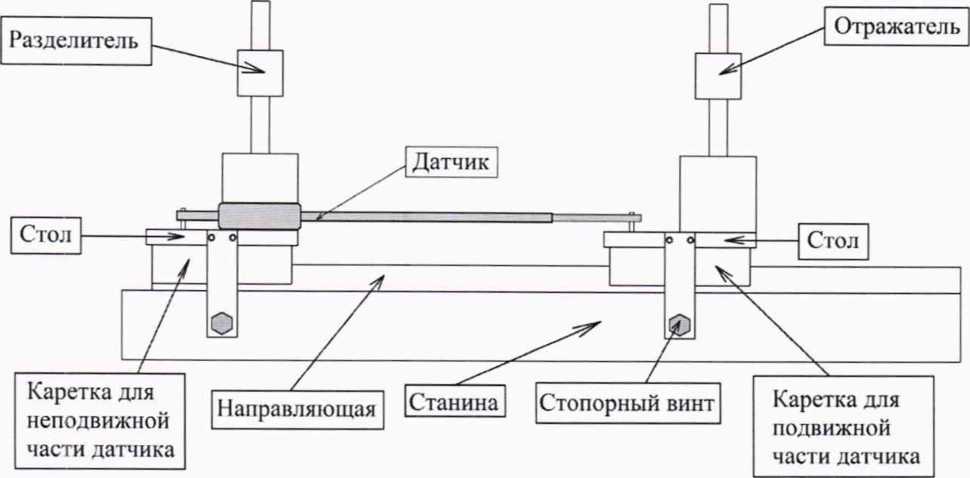

Рисунок 1 - Внешний вид приспособления для крепления преобразователей и датчиков линейных перемещений

  • 6.3.1.2 Установить приспособление на плиту, в случае отсутствия плиты на стол.

  • 6.3.1.3 Прочно закрепить неподвижную часть датчика к столу расположенному на одной из кареток приспособления, а подвижную часть датчика к столу расположенному на другой каретке.

  • 6.3.1.4 Зафиксировать каретку, на которой закреплена неподвижная часть датчика, с помощью стопорного винта.

  • 6.3.1.5 Подсоединить поверяемый датчик к регистратору. Маркировка присоединительных разъемов (проводов) приведена в разделе «Схема подключения» руководства по эксплуатации на поверяемый датчик.

  • 6.3.1.6 Включить регистратор.

  • 6.3.1.7 Установить лазерный блок XL-80 на треногу со стороны стола, на который закреплена неподвижная часть датчика, напротив приспособления.

  • 6.3.1.8  Установить комплект оптических элементов для измерений линейных перемещений таким образом, чтобы отражатель был установлен на столе, где закреплена подвижная часть датчика, а разделитель на столе где закреплена неподвижная часть датчика.

  • 6.3.1.9 Подключить и настроить XL-80 таким образом, чтобы луч излучаемый XL-80 возвращался на поляризационные анализаторы и фотоприемники расположенный в блоке, при перемещении стола с отражателем и закрепленной подвижной частью датчика, во всем диапазоне измерений поверяемого датчика.

  • 6.3.1.10 Установить подвижную часть датчика в начальное положение.

  • 6.3.1.11 Определить с помощью регистратора выходную частоту Fo по показаниям считывающего прибора при снятой нагрузке (значение перемещения равно 0 мм). Занести полученное значение Fo в протокол поверки (здесь и далее - см. приложение 1 к настоящей методике поверки).

  • 6.3.1.12 Обнулить показания измерений XL-80.

  • 6.3.1.13 Перемещение задавать с помощью каретки, к которой закреплена подвижная часть датчика.

  • 6.3.1.14 Провести измерения выходной частоты Ев пяти равномерно распределенных точках диапазона измерений датчика.

  • 6.3.1.15 После задания перемещения кареткой, в которой закреплена подвижная часть датчика, необходимо зафиксировать каретку с помощью стопорного винта.

  • 6.3.1.16 Результаты измерений выходной частоты F, и перемещения Ьзт1 , заданного кареткой и измеренного XL-80 записать в протокол поверки.

  • 6.3.1.17 Измерения проводить для прямого и обратного хода.

  • 6.3.1.18 Провести операции по п.п. 6.3.1.10 - 6.3.1.17 еще два раза.

  • 6.3.1.19 Рассчитать средние значения выходной частоты Fcp.i для каждой поверяемой точки диапазона измерений, занести полученное значения в протокол поверки.

  • 6.3.1.20 Определить в каждой поверяемой точке диапазона измерений расчётное значение перемещения Ьизм, по формуле:

где А, В, С -коэффициенты, взятые из паспорта, прилагаемого к каждому датчику; Fcp.i - среднее значение выходной частоты датчика в i-ой точке диапазона измерений, Гц.

  • 6.3.1.21 Определить расчётное значение приведенной к полному диапазону измерений погрешности измерений перемещений в каждой точке диапазона измерений по формуле:

где L3m.i - эталонное значение перемещения, измеренное XL-80 в z-ой точке диапазона измерений, мм;

Lui» i - расчётное значение перемещения в /-ой точке диапазона измерений, мм; LnojiH. - полный диапазон измерений датчика, мм.

Датчики считаются прошедшими поверку по данному пункту с положительным результатом, если приведенная к полному диапазону измерений погрешность измерений перемещений не превышает ± 0,25 %.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 По результатом поверки оформляется протокол в соответствии с приложением к данной методикой поверки.

  • 7.2 При положительных результатах поверки датчика оформляется свидетельство о поверке согласно приказу Минпромторга России от 02.07.2015 № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

  • 7.3 При отрицательных результатах поверки датчика выписывается извещение о непригодности к применению согласно приказу Минпромторга России от 02.07.2015 № 1815.

Приложение 1 (рекомендуемое) к методике поверки МП-ТМС-014/19 Коэффициенты из паспорта:     А =___________мм/Гц2

В =__________мм/Г ц

С =_________мм

Эталонное значение перемещения, измеренное XL-80, Lsm.i, ММ

Измеренное значение выходной частоты датчика, F, Гц,

Среднее значения выходной частоты, Fcp.i, Гц

Расчётное значение перемещения в z-ой точке диапазона измерений, Аигм,, мм

Приведенная к полному диапазону измерений погрешность измерений перемещений, уН1)И/, %

F/

F;

F3
