Методика поверки «Модули измерительные KAD/ADC/135» (МП 651-16-01 )

Методика поверки

Тип документа

Модули измерительные KAD/ADC/135

Наименование

МП 651-16-01

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

УТВЕРЖДАЮ

И с п ол и ител ь н ы й д нректо р ООО «ЕМТ»

Фролов

2016 г.

Первый заместитель генерального заместитель по

ФГУП

А.Н. Щипуиов

_______2016 г.

работе

Инструкция

Модули измерительные KAD/ADC/135

Методика поверки 651-16-01 МП

л р. G>4 9 7 £> - I £

р.п. Менделееве 2016 г.

1 Основные положения
  • 1.1 Настоящая методика поверки распространяется на модули измерительные KAD/ADC/135 (далее - модули) и устанавливает порядок и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При проведении поверки должны проводиться операции поверки, указанные в

таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Идентификация      программного

обеспечения

7.3

да

да

4 Определение метрологических характеристик

7.4

да

да

5 Определение приведенной погрешности измерений напряжения переменного тока

7.4.1

да

да

6 Определение приведенной погрешности измерений напряжения постоянного тока

7.4.2

да

да

7 Определение приведенной погрешности воспроизведения напряжения постоянного тока

7.4.3

да

да

8 Определение приведенной погрешности воспроизведения силы постоянного тока (тока возбуждения)

7.4.4

да

да

9 Определение приведенной погрешности воспроизведения силы постоянного тока (тока балансировки)

7.4.5

да

да

  • 2.2 Первичную поверку проводить в полном объеме для всех каналов модулей.

  • 2.3 Периодическую поверку допускается проводить для тех каналов, и в тех режимах и диапазонах, которые используются при эксплуатации, по соответствующим пунктам настоящей методики.

При этом, соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке (при его наличии) на основании решения эксплуатанта.

3 Средства поверки
  • 3.1 Рекомендуемые средства поверки приведены в таблице 2. Вместо указанных в таблице 2 средств поверки допускается применение других средств с требуемой точностью.

  • 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки или оттиск поверительного клейма.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки: номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

7.2, 7.3, 7.4.1,

7.4.2, 7.4.3,

7.4.4

Источник питания постоянного тока Б5-75 (per. № 21569-01). диапазон стабилизированного напряжения на выходе (0-50) В, пределы допускаемой относительной погрешности напряжения на выходе ± 0,05 %

Блок базовый КАМ/CHS с установленным управляющим модулем

KAD/BCU/101.

Внешняя ПЭВМ, имеющая слот PCMCIA.

Программное обеспечение (далее - ПО), состоящее из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля

7.4.1, 7.4.2

Калибратор универсальный 9100 (per. №   25985-09), диапазон

воспроизведения напряжения переменного тока от 0 до 3,2 В, диапазон частот от 10до10103Гц пределы допускаемой абсолютной погрешности воспроизведения ± (0,0004-ивых + 256 мкВ), где ивых - воспроизводимое значение напряжения переменного тока, В; диапазон воспроизведения напряжения постоянного тока от 0 до 3,20 В, пределы допускаемой абсолютной погрешности воспроизведения ± (0,00006-ивых +41,6 мкВ), где Uвых - воспроизводимое значение напряжения постоянного тока, В

7.4.3, 7.4.4

Магазин’ сопротивления Р4831-М1 (per. №  48930-12), диапазон

воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом. класс точности 0,1/5 10’6

7.4.1, 7.4.3,

7.4.4

Мультиметр цифровой Fluke 8846А (per. № 36395-07), верхний предел поддиапазона переменного напряжения 10 В, поддиапазон частот от 3 Гц до 20 кГц; пределы допускаемой основной относительной погрешности измерений напряжения переменного тока ± (0,06 % • U, + 0,03 % ■ Ur). где U, -измеренное значение напряжения переменного тока, Ur - поддиапазон измерений напряжения переменного тока; диапазон измерений напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где UH - измеренное значение напряжения постоянного тока, Unn - значение поддиапазона измерений напряжения постоянного тока; диапазон измерений силы постоянного тока от минус 100 до 100 мА; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,005 % • 1и + 0,005 % • 1пп), где I,, -измеренное значение силы постоянного тока, 1пп - значение поддиапазона измерений силы постоянного тока; диапазон измерений электрического сопротивления постоянному току от 10 Ом до 1 ГОм; пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току ± (2,0 % ■ RH + 0,010 % • Rnn), где RtI -измеренное значение электрического сопротивления постоянному току. Rnil -значение поддиапазона измерений электрического сопротивления постоянному току

4 Требования безопасности при поверке
  • 4.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации средств измерений, используемых при поверке.

  • 4.2 К проведению поверки модулей допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

5 Условия поверки
  • 5.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C

    20 ±5; от 30 до 80:

    от 83 до 106; от 215 до 225; от 49,5 до 50,5.

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

  • - напряжение питания, В

  • - частота, Гц

6 Подготовка к поверке
  • 6.1 Поверитель должен изучить руководства по эксплуатации поверяемого модуля и используемых средств поверки.

  • 6.2 Поверяемый модуль должен быть выдержан в помещении, где проводится поверка, не менее 2-х часов.

7 Проведение поверки
  • 7.1 Внешний осмотр

При проведении внешнего осмотра проверяется:

  • - отсутствие внешних механических повреждений;

  • - исправность и чистота коаксиальных разъёмов.

Результаты поверки считать положительными, если отсутствуют внешние механические повреждения; коаксиальные разъёмы исправны и отсутствует их загрязнение.

Модули, имеющие дефекты бракуются.

  • 7.2 Опробование

    • 7.2.1 Подготовить модуль к работе:

  • - установить модуль в блок базовый;

  • - подключить блок базовый к источнику питания постоянного тока Б5-75;

-подключить блок базовый к ПЭВМ (требования к ПЭВМ приведены в таблице 3) при помощи двух кабелей, подключенных последовательно (CON/DEC/001/B/00 и

ACC/ASY/022/00);

Таблица 3 - Требования к ПЭВМ

Операционная система

Windows 2000 SP4 или Windows ХР SP3

Процессор

2.8GHz Intel Pentium 4

Доступная память жесткого диска, GB, не менее

80

Оперативная память, МВ, не менее

1024

Дополнительные устройства

клавиатура, мышь, монитор

Разрешение экрана, не менее

1024x768

- запустить приложение «kDiscover» из состава ПО KSM-500, при этом на экране монитора должно появиться окно, приведенное на рисунке 1;

kDiscover

Report Fie

E:\ACRA\kDiscover\R eporthtr

Naming Convention

Long

Short

Configuration Link

('• SAM/DEC

Г Ethernet       IP Address Г"

Verbosity         jHigh

СтФИ Pte     }CAACRA\kDi2ow\Cn35L\kDi«cover

Display Next Tine |AI                             jd

ф Data Sheet

✓ OK

Рисунок 1 - Окно программы kDiscover из состава ПО KSM-500

  • - в строке Report File открывшегося окна указать имя генерируемого файла с отчетом. После имени файла указать расширение файла «.html». По завершении ввода информации нажать кнопку ОК;

  • - после окончания работы программы открыть составленный программой файл и произвести идентификацию подключенного модуля (файл «.html», в котором указаны все подключенные модули (серийный номер, наименование модуля, включающее в себя информацию о версии прошивки модуля) в системной установке КАМ-500);

  • - запустить приложение «kWorkbench» из состава ПО KSM-500;

  • 7.2.2 Убедиться в возможности установки режимов работы модуля:

  • - используя приложение «kWorkbench» установить режим работы модуля в программе “kSetup”. Открыть файл с настройками системы. Выбрать соответствующий модуль ADC/135 в структуре модулей. Открыть окно для настройки параметров измерительных каналов модуля: входной диапазон, частоту дискретизации АЦП, частоту среза фильтров и название параметра для каждого канала модуля (рисунок 2).

Н Module Setup

l: Intcfmation .............. ....... .................. ...................................................................................................

Chassis________________________ Slot Module________________________ Serial Number

; [KAM/CHS/13U                |3   | (КДР/А0С/135             ~| |                           ~~|

Parameters

Channel

Parameter Name

MaxfV)

Mm(V)

Filler Mode

Filter Cut Off

Excitation Mode

Excitation Amplitude

Balance      Half Bridge

AppBedlA)

Packages Comment

I-

-

▼ » ▼

▼ i «           V

0

ADC135_0_J9_Ch0

2.5

■2.5

IIP

Fs/4

Voltage|V)

0.5

0

Disabled

None

1

ADC135_0_J9_Ch1

2.5

-2.5

IIP

Fs/4

VoltagefV]

0.5

0

Disabled

None

2

ADC135_0_J9_Ch2

2.5

-2.5

IIP

Fs/4

VoftagefV]

05

0

Disabled

3

None

3~

ADC135_0_J9_Ch3

2.5

■2.5

HR

Fs/4

Voltage(V)

0.5

oi

4                Disabled

None

4

ADC135_0_J9_Ch4

2.5

■2 5

HR

Fs/4

VoRagefV]

. У0.5

0

Disabled

None

5____

ADC135_0_J9_Ch5

2.5

■2.5

HR

Fs/4

liip.5

0

Disabled

None

6

ADC135_0_J9_Ch6

2.5

■2.5

HR

Fs/4

Voltage(V)

0.5

0

Disabled

None

7

ADC135_0_J9_Ch7

2.5

-2.5

HR

Fs/4

VollageM

: 0.5

0

Disabled

None

8

ADC135_0_J9_Ch8

2.5

-2.5

HR

Fs/4

VoltagefV)

....... 0 5

0

Disabled

None

9

ADC135_0_J9_Ch9

2.5

-2.5

HR

Fs/4

Voltage(V)

:Q.5

0

Disabled

None

10

ADC135_0_J9_Ch10

2.5

■2.5

HR

Fs/4

VoftagefV)

$0.5

0

Disabled

None

11

ADC135_0_J9_Ch11

2.5

■2.5

HR

Fs/4

VoftageJV]

tj 0.5___________

0

Disabled

None

Рисунок 2 - Настройка модуля в программе kSetup

Внимание! При настройке параметров рекомендуется выбирать их наименования длиною не более 20 латинских символов, без пробелов, без выделения жирным шрифтом или курсивом, без следующих пяти символов ", /, >, <, \.

- настройка параметров измерительных каналов модуля производится в соответствии с таблицей 4;

Таблица 4 - Настройка параметров измерительных каналов модуля

Настраиваемые параметры

Допустимые значения

По умолчанию/ пример

Примечания

Имя

ACRA CONTROL

ACRA CONTROL

Имя изготовителя

Настройки

-

-

-

Analog(l 1:0)

Настройка измерительных каналов и каналов воспроизведения

«Filter Mode»

HR (БИХ -фильтр c бесконечной импульсной характеристикой) FIR (КИХ фильтр с конечной импульсной характеристикой)

IIR

Режим работы фильтра. Специальный режим работы фильтра для специального канала. БИХ - БИХ-фильтр Баттерворта 8го порядка, КИХ - окно Кайзера 15-го порядка

«FilterCutoff»

0,25

0,5

1

2

4

8

16

0,25

Частота среза фильтра. Используется цифровой фильтр с полосой пропускания по уровню минус 6 дБ от 0,25 Тд до 164д. (£ц - частота дискретизации). В случае увеличения частоты дискретизации более 0,25 Тд уменьшается задержка фильтра, но метрологические характеристики не гарантируются

«Excitation Mode»

Voltage Current

Voltage

Режим воспроизведения напряжения/силы постоянного тока (тока возбуждения)

«Excitation Amplitude»

от 1,0 до 5,1 V от 0 до 30-10’3 А

1,0 V

Установка воспроизводимого значения напряжения/силы постоянного тока (тока возбуждения). Возбуждение симметричное (5В на входе соответствует 10В моста)

«Balance.Type»

CurrentShunt

CurrentShunt

Тип балансировки

«Balance Applied»

от минус 100 10'6 до 100 -10’6 А

0 A

Установка воспроизводимого значения силы постоянного тока (тока балансировки)

«Max(v)»

от минус 2,5 до

2,5

Верхняя граница диапазона

Настраиваемые параметры

Допустимые значения

По умолчанию/ пример

Примечания

2,5

измерений напряжения

«Min(v)»

от минус 2,5 до

2,5

минус 2,5

Нижняя граница диапазона измерений напряжения

- установка коэффициента усиления производится путем установки диапазона измерений АЦП каждого измерительного канала в колонках Max(v) и Min(v) (рисунок 2) в соответствии с таблицей 5.

Таблица 5

Max (v), В

Min (v), В

Коэффициент усиления (Gain)

2,5

-2,5

1

1,25

-1,25

2

0,625

-0,625

4

0,3125

-0,3125

8

0,15625

-0,15625

16

0,078125

-0,078125

32

0,0390625

-0,0390625

64

0,01953125

-0,01953125

128

- используя приложение «kWorkbench» проверить правильность установки режимов работы (правильность конфигурации файла XidML), нажав кнопку “Program”.

  • 7.2.3 Результаты опробования считать положительными, если модуль идентифицирован программным обеспечением и после установки режимов работы модулей программным обеспечением не выявлено ошибок.

В противном случае - модули признаются непригодными к применению.

7.3 Идентификация программного обеспечения
  • 7.3.1 Для проведения идентификации необходимо на ПЭВМ запустить программное обеспечение (ПО) в соответствии с руководством по эксплуатации на него, ознакомиться с отображением на дисплее.

  • 7.3.2 Результаты поверки считать положительным, если:

идентификационное название и версия ПО, отображаемые в главном окне программы соответствуют данным приведенным в таблице 6;

ПО осуществляет функции, указанные в эксплуатационной документации.

Таблица 6

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программа управления и настройки KSM-500 (или DAS Studio 3)

Номер версии (идентификационный номер) ПО

KSM-500.1.14 и выше

или DAS Studio 3

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

В противном случае - модули признаются непригодными к применению.

7.4 Определение метрологических характеристик
  • 7.4.1 Определение приведенной погрешности измерений напряжения переменного тока проводить в следующей последовательности:

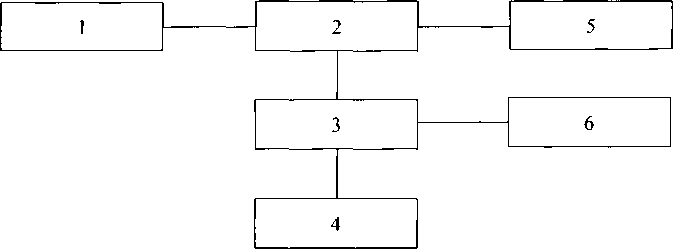

- собрать схему, представленную на рисунке 3;

  • 1 - ПЭВМ;

  • 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/135;

  • 3 - коммутационная плата JIG/UNI/001 /С/00/VА3005;

  • 4 - калибратор универсальный 9100;

  • 5 - источник питания постоянного тока Б5-75;

  • 6 - мультиметр цифровой Fluke 8846А.

Рисунок 3 - Схема измерений напряжения переменного тока

- подключить аналоговый вход измерительного канала 0 к выходу калибратора универсального 9100 при помощи коммутационной платы в соответствии с разводкой выводов разъема измерительных каналов, указанной в таблице 7;

Таблица 7 - Разводка выводов разъема модуля KAD/ADC/135

Кон

такз

Наименование

Назначение

Комментарий

1

EXCITATION(0)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 0

2

EXCITATION(O)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 0

3

ANALOG(0)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 0/Выход канала 0

4

ANALOG(O)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 0

5

EXCITATION(1)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 1

6

EXCITATION(l)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 1

7

ANALOG(1)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 1/Выход канала 1

8

ANALOG(l)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 1

9

EXCITATION(2)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 2

10

EXCITATION(2)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 2

И

ANALOG(2)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 2/Выход канала 2

12

ANALOG(2)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 2

13

EXCITATION(3)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 3

14

EXCITATION(3)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 3

15

ANALOG(3)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 3/ Выход канала 3

16

ANALOG(3)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 3

17

GND

Внутреннее заземление КАМ-500

18

GND

Внутреннее заземление КАМ-500

19

EXCITATION(4)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 4

20

EXCITATION(4)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 4

21

ANALOG(4)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 4/ Выход канала 4

22

ANALOG(4)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 4

23

EXCITATION(5)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 5

24

EXCITATION(5)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 5

25

ANALOG(5)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 5/ Выход канала 5

26

ANALOG(5)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 5

27

EXCITATION(6)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 6

28

EXCITATION(6)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 6

29

ANALOG(6)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 6/ Выход канала 6

30

ANALOG(6)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 6

31

EXCITATION(7)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 7

32

EXC1TATION(7)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 7

33

ANALOG(7)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 7/ Выход канала 7

34

ANALOG(7)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 7

35

EXCITATION(11)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 11

36

EXCITATION(8)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 8

37

EXCITATION(8)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 8

38

ANALOG(8)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 8/ Выход канала 8

39

ANALOG(8)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 8

40

EXCITATION(9)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 9

41

EXCITATION(9)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 9

42

ANALOG(9)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 9/ Выход канала 9

43

ANALOG(9)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 9

44

EXCITATION(10)+

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «+» канала 10

45

EXCITATION(IO)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 10

46

ANALOGS 0)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 10/ Выход канала 10

47

ANALOG(IO)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 10

48

EXCITATIONS 1)-

Выход воспроизведения напряжения/силы постоянного тока (тока возбуждения)

Выход «-» канала 11

49

ANALOGS 1)+

Дифференциальный аналоговый вход измерений напряжения / Выход воспроизведения силы постоянного тока (тока балансировки)

Вход «+» измерительного канала 11/ Выход канала

И

50

ANALOGS 1)-

Дифференциальный аналоговый вход измерений напряжения

Вход «-» измерительного канала 11

51

GND

Внутреннее заземление КАМ-500

52

CHASSIS

Блок базовый КАМ-500

-установить на калибраторе универсальном 9100 значение амплитуды напряжения переменного тока 2,5 В и значение частоты 10 Гц;

  • - для исключения влияния входного сопротивления и входной емкости модуля на погрешность измерений, значение напряжения поступающего на вход модуля контролируется с помощью мультиметра цифрового Fluke 8846А;

  • - рассчитать значение напряжения, измеренное каналом 0 по формуле (1):

п. _ .кгДи. _ ли

1    65536    2 '

где kt - цифровой код значения, измеренного z-ым измерительным каналом; Д[7 - диапазон измерений напряжения.

  • - рассчитать приведенную погрешность измерений напряжения измерительного канала 0, за нормирующее значение принять диапазон измерений напряжения переменного тока;

  • - измерения повторить при значениях частоты 500 Гц, 1 кГц, 4 кГц;

  • - измерения повторить при установленных на калибраторе универсальном 9100 значениях амплитуды: 1 В и 0,25 В на частотах 500 Гц, 1 кГц, 4 кГц;

  • - измерения повторить для каналов измерений напряжения переменного тока 1-11, подключая их аналоговые входы и внутреннее заземление к калибратору универсальному 9100 в соответствии с таблицей 7.

Результаты поверки считать положительными, если значения приведенной погрешности в диапазоне частот от 0 Гц до 2 кГц находятся в пределах ± 0,3 % и в диапазоне частот от 2 до 4 кГц находятся в пределах ± 0,5 %.

В противном случае - модули признаются непригодными к применению.

  • 7.4.2 Определение приведенной погрешности измерений напряжения постоянного тока проводить в следующей последовательности:

- собрать схему, представленную на рисунке 4;

  • 1 - ПЭВМ;

  • 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/135/E12;

  • 3 - коммутационная плата JIG/UNI/001/C/00/VA3005;

  • 4 - калибратор универсальный 9100;

  • 5 - источник питания постоянного тока Б5-75.

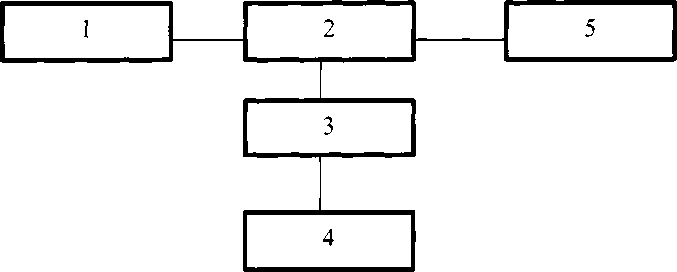

Рисунок 4 - Схема измерений напряжения постоянного тока

7.4.2.1 Определение приведенной погрешности измерений напряжения постоянного тока в режиме работы фильтра «IIR» проводить в следующей последовательности:

- установить значение частоты среза фильтра «Fs/4», режим работы фильтра «IIR» и коэффициент усиления 1 каждого канала модуля, используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2;

  • - подключить дифференциальные аналоговые входы измерительных каналов к выходу калибратора универсального 9100 при помощи коммутационной платы в соответствии с разводкой выводов разъема, указанной в таблице 7;

  • - установить на калибраторе универсальном 9100 значение напряжения минус 2.375 В:

  • - рассчитать измеренные значения напряжения каждым каналом по формуле (1). где ДУ =5 В;

  • - рассчитать приведенную погрешность измерений напряжения постоянного тока для каждого измерительного канала, за нормирующее значение принять диапазон измерений напряжения постоянного тока;

  • - измерения повторить в точках 0 В; 2,375 В;

  • - установить коэффициент усиления 2 каждого канала модуля используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2;

  • - повторить измерения в точках минус 1,1875 В, 0 В и 1,1875 В при ДУ = 2,5 В;

  • - установить коэффициент усиления 4 каждого канала модуля используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2:

  • - повторить измерения в точках минус 0,59 В, 0 В и 0,59 В при ДУ = 1,25 В;

  • - установить коэффициент усиления 8 каждого канала модуля используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2;

  • - повторить измерения в точках минус 0,29 В, 0 В и 0,29 В при ДУ = 0,625 В;

-установить коэффициент усиления 16 каждого канала модуля, используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2;

  • - измерения повторить в точках минус 0,15 В; 0 В; 0,15 В при ДУ = 0,3125 В:

  • - установить коэффициент усиления 32 каждого канала модуля используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2;

  • - повторить измерения в точках минус 0,07 В, 0 В и 0,07 В при ДУ = 156,25 мВ;

  • - установить коэффициент усиления 64 каждого канала модуля используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п.7.2:

  • - повторить измерения в точках минус 0,037 В, 0 В и 0,037 В при ДУ = 78,125 мВ;

  • - установить коэффициент усиления 128 каждого канала модуля используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2:

-повторить измерения в точках минус 0,018 В, 0 В и 0,018 В при ДУ = 39,0625 мВ;

  • 7.4.2.2 Определение приведенной погрешности измерений напряжения постоянного тока в режиме работы фильтра «FIR» проводить в следующей последовательности:

  • - установить значение частоты среза фильтра «Fs/4», режим работы фильтра «IIR» и коэффициент усиления 1 каждого канала модуля, используя настройки параметров измерительных каналов модуля, согласно процедуре приведенной в п. 7.2;

  • - повторить измерения по п. 7.4.2.1.

Результаты поверки считать положительными, если значения приведенной погрешности измерений напряжения постоянного тока, при значениях коэффициентов усиления 1, 2, 4, 8 находятся в пределах ± 0,06 %, при значениях коэффициентов усиления 16. 32 находятся в пределах ± 0,08 %, при значении коэффициента усиления 64 находятся в пределах ± 0,1 %, при значении коэффициента усиления 128 находятся в пределах ±0,18 %.

В противном случае - модули признаются непригодными к применению.

  • 7.4.3 Определение приведённой погрешности воспроизведения напряжения постоянного тока проводить в следующей последовательности:

  • - установить режим воспроизведения напряжения постоянного тока «Voltage» для каждого канала, используя настройки параметров каналов модуля согласно процедуре приведенной в п. 7.2.

  • - установить значение напряжения возбуждения 5,1 В (воспроизводимое напряжение

  • 10,2 В) используя настройки параметров каналов модуля согласно процедуре, приведенной в п. 7.2.2.

  • - собрать схему, представленную на рисунке 5;

  • 1 - ПЭВМ;

  • 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/135;

  • 3 - магазин сопротивления Р4831 -Ml;

  • 4 - источник питания постоянного тока Б5-75;

  • 5 - мультиметр цифровой Fluke 8846А.

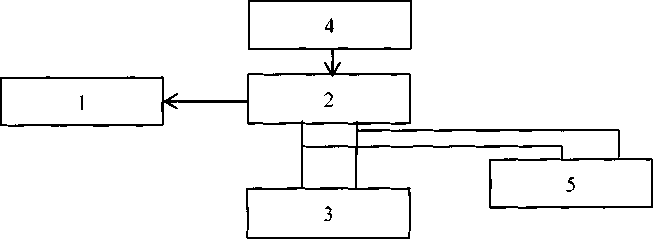

Рисунок 5 - Схема определения воспроизводимых значений напряжения или силы постоянного тока (тока возбуждения или тока балансировки)

  • - установить на мультиметре цифровом Fluke 8 846А режим измерений напряжения постоянного тока;

  • - установить на магазине сопротивления Р4831-М1 значение сопротивления нагрузки 350 Ом;

  • - провести измерения воспроизводимых значений напряжения постоянного тока канала воспроизведения напряжения постоянного тока между клеммами «EXCITATION(0)+» и «EXCITATION(O)-», в соответствии с разводкой выводов разъема каналов воспроизведения напряжения постоянного тока, указанной в таблице 7;

  • - повторить измерения для каналов 1-11, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения напряжения постоянного тока, указанной в таблице 7;

  • - рассчитать приведенную погрешность воспроизведения напряжения постоянного тока для каждого канала, за нормирующее значение принять диапазон воспроизводимых значений напряжения;

  • - повторить измерения при значениях напряжения возбуждения каждого канала 2.5 В (воспроизведение напряжения 5 В) и 0,5 В (воспроизведение напряжения 1 В).

Результаты поверки считать положительными, если значения приведенной погрешности воспроизведения напряжения постоянного тока находятся в пределах ± 0.2 %.

В противном случае - модули признаются непригодными к применению.

  • 7.4.4 Определение приведённой погрешности воспроизведения силы постоянного тока (тока возбуждения) проводить в следующей последовательности:

  • - установить режим воспроизведения напряжения постоянного тока «Current» для каждого канала, используя настройки параметров каналов модуля;

  • - установить воспроизводимое значение силы постоянного тока (тока возбуждения) каждого канала модуля равное 30 мА, используя настройки параметров каналов модуля;

  • - собрать схему, представленную на рисунке 5;

  • - установить на мультиметре цифровом Fluke 8846А режим измерений силы постоянного тока;

  • - установить на магазине сопротивления Р4831-М1 значение сопротивления 350 Ом;

  • - с помощью мультиметра цифрового Fluke 8846А провести измерения воспроизводимого значения силы постоянного тока между клеммами «EXCITATION(0)+» и «EXCITATION(O)-» каждого канала, в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока, указанной в таблице 7;

  • - повторить измерения для каналов 1-11, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока возбуждения), указанной в таблице 7;

  • - рассчитать приведенную погрешность воспроизведения силы постоянного тока (тока возбуждения) для каждого канала, за нормирующее значение принять диапазон воспроизводимых значений силы постоянного тока (тока возбуждения);

  • - повторить измерения при значениях силы постоянного тока (тока возбуждения) модуля 2 мА и 0,5 мА;

  • - установить на магазине сопротивления Р4831-М1 значение сопротивления 175 Ом и повторить измерения;

Результаты поверки считать положительными, если значения приведенной погрешности воспроизведения силы постоянного тока (тока возбуждения) находятся в пределах ± 0,3 %.

В противном случае - модули признаются непригодными к применению.

  • 7.4.5 Определение приведённой погрешности воспроизведения силы постоянного тока (тока балансировки) проводить в следующей последовательности:

  • - установить воспроизводимое значение силы постоянного тока (тока балансировки) в разделе «Balance Applied» каждого канала модуля равное 100 мкА, используя настройки параметров каналов модуля;

  • - собрать схему, представленную на рисунке 5;

  • - установить на мультиметре цифровом Fluke 8846А режим измерений силы постоянного тока;

  • - установить на магазине сопротивления Р4831-М1 значение сопротивления 175 Ом;

  • - с помощью мультиметра цифрового Fluke 8846А провести измерения воспроизводимого значения силы постоянного тока между клеммами «ANALOG(0)+» и «GND» каждого канала, в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока балансировки), указанной в таблице 7;

  • - повторить измерения для каналов 1-11, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока балансировки), указанной в таблице 7;

  • - рассчитать приведенную погрешность воспроизведения силы постоянного тока (тока балансировки) для каждого канала, за нормирующее значение принять диапазон воспроизводимых значений силы постоянного тока (тока балансировки);

  • - повторить измерения при значениях силы постоянного тока (тока балансировки) 0 мкА и минус 100 мкА.

Результаты поверки считать положительными, если значения приведенной погрешности воспроизведения силы постоянного тока (тока балансировки) находятся в пределах ± 0,3 %.

В противном случае - модули признаются непригодными к применению.

8 Оформление результатов поверки
  • 8.1 Положительные результаты поверки оформить установленным порядком.

  • 8.2 При поверке модуля данные заносятся в протокол произвольной формы на бумажном носителе.

  • 8.3 В случае отрицательных результатов поверки модуля к дальнейшему применению не допускается. На него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин непригодности.

  • 8.4 Информация, обязательная к занесению в протокол измерений: данные об атмосферном давлении, влажности и температуре воздуха в помещении в момент проведения измерений, дата и время проведения измерений.

Инженер НИО-6

Н.М. Юстус

ФГУП «ВПИИФ1РИ»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
