Методика поверки «ГСОЕИ. Источники питания постоянного тока серии АКИП-1158» (ПР-01-2021МП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока серии АКИП-1158

МЕТОДИКА ПОВЕРКИ ПР-01-2021МП г. Москва 2021 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок источников питания постоянного тока серии АКИП-1158, изготавливаемых «1ТЕСН ELECTRONIC Со., Ltd», Китай.

Источники питания постоянного тока серии АКИП-1158 (далее по тексту - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.

Интервал между поверками 2 года.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требования правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведение технических и организационных мероприятий по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• - проверка наличия действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый источник должны быть подготовлены к работе согласно их руководствам по эксплуатации и прогреты в течение 30 минут.

• 6.3 Поверитель должен иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого источника следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый источник бракуется и подлежит ремонту.

Проверить работоспособность жидкокристаллического дисплея, регуляторов и функциональных клавиш. Режимы, отображаемые на дисплее, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании источник бракуется и направляется в ремонт.

Проверку идентификационных данных программного обеспечения источников питания проводить путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.

Результат проверки считать положительным, если номер версии программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Идентификационные данные ПО

Определение пределов допускаемой основной абсолютной погрешности установки и измерения напряжения постоянного тока проводится методом прямого измерения напряжения, воспроизводимого поверяемым прибором, эталонным СИ - вольтметром универсальным В7-78/1.

7.4.1 Собрать измерительную схему, представленную на рисунке 1.

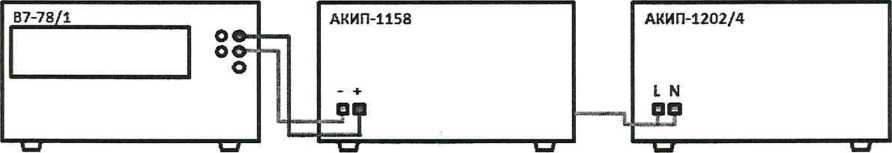

Рисунок 1 - Схема соединения приборов при определении пределов допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока

7.4.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 7.4.3 Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

• 7.4.4 Органами управления поверяемого прибора установить на выходе значение силы тока, рассчитанное по формуле:

1вых-Р/и_пр                  (1)

где Р - максимальная выходная мощность источника, Вт;

U_np - конечное значение диапазона установки выходного напряжения, В.

• 7.4.5 Регулятором выходного напряжения поверяемого прибора установить значение выходного напряжения, соответствующее 10-15% от конечного значения диапазона измерений.

• 7.4.6 Зафиксировать значение выходного напряжения по показаниям поверяемого прибора (U_BbIX).

• 7.4.7 Произвести измерение выходного напряжения прибора, фиксируя показания вольтметра универсального В7-78/1.

• 7.4.8 Провести измерения по пп. 7.4.5 - 7.4.7, устанавливая на поверяемом приборе значения выходного напряжения, соответствующие 20 - 30 %, 40 - 60 %, 70 - 80 % и 90- 100 % от конечного значения диапазона измерений.

• 7.4.9 Определить абсолютную погрешность установки напряжения по формуле:

ДИ уст U yCT”U В7-78/1                    (2)

где U_ycT - значение напряжения постоянного тока, установленное на источнике, В;

U_B7-78/i - значение напряжения, измеренное вольтметром универсальным В7-78/1, В.

• 7.4.10 Определить абсолютную погрешность измерения напряжения по формуле:

ди_изм=и H3M"U_B7.78/1                  (3)

где и_изм - значение напряжения постоянного тока, измеренное источником, В;

U_B7-78/i - значение напряжения, измеренное вольтметром универсальным В7-78/1, В.

Результаты поверки считать положительными, если во всех поверяемых точках значения погрешности, определенные по формулам (2) и (3), не превышают допускаемых пределов, указанных в таблице 5.

Таблица 5 - Пределы допускаемой погрешности установки и измерения выходного напряжения

Продолжение таблицы 5

Определение пределов допускаемой основной абсолютной погрешности установки и измерения силы постоянного тока проводится методом прямого измерения силы тока, воспроизводимой поверяемым прибором, эталонным СИ - токовым шунтом PCS-71000A.

• 7.5.1 Собрать измерительную схему, представленную на рисунке 2. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

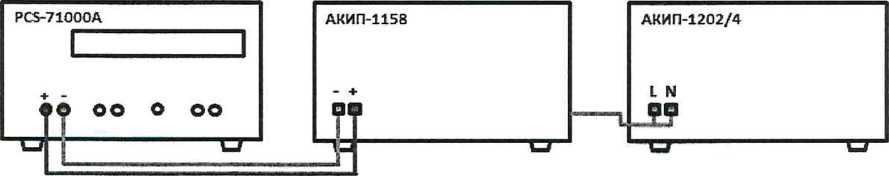

Рисунок 2 - Схема соединения приборов при определении пределов допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока

• 7.5.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 7.5.3 Перевести шунт в режим измерения силы постоянного тока.

• 7.5.4 Органами управления поверяемого прибора установить на выходе значение напряжения, рассчитанное по формуле:

и_Вых⁼Р/1пр                  (4)

где Р - максимальная выходная мощность источника, Вт;

1_пр - конечное значение диапазона установки силы тока, А.

• 7.5.5 Регулятором выходного тока поверяемого прибора установить значение силы выходного тока, соответствующее 10 - 15 % от конечного значения диапазона измерений.

• 7.5.6 Зафиксировать значение силы выходного тока по показаниям поверяемого прибора (1_ВЫХ).

• 7.5.7 Произвести измерение силы выходного тока, фиксируя показания амперметра токового шунта PCS-71000A.

• 7.5.8 Провести измерения по пп. 7.5.5 - 7.5.7 устанавливая на поверяемом приборе значения силы выходного тока, соответствующие 20 - 30 %, 40 - 60 %, 70 - 80 % и 90- 100 % от конечного значения диапазона измерений.

• 7.5.9 Определить абсолютную погрешность воспроизведения силы тока по формуле:



(5)

где 1_уст - значение силы постоянного тока, установленное на источнике, А;

Ipcs - значение силы тока, измеренное токовым шунтом PCS-71000A, А.

• 7.5.10 Определить абсолютную погрешность воспроизведения силы тока по формуле:

  (6)

А1изм Ih3m"Ipcs

где 1ц_ЗМ - значение силы постоянного тока, измеренное источником, А; Ipcs - значение силы тока, измеренное токовым шунтом PCS-71000A, А.

Результаты поверки считать положительными, если во всех поверяемых точках значения погрешности, определенные по формулам (5) и (6), не превышают допускаемых пределов, указанных в таблице 6.

Таблица 6 - Пределы допускаемой погрешности установки и измерения силы выходного тока

Определение уровня пульсаций выходного напряжения проводится методом прямого измерения осциллографом цифровым запоминающим АКИП-4126/1-Х.

• 7.6.1 Собрать измерительную схему, представленную на рисунке 3. Подключение производить при помощи перехода или кабеля BNC-banana (рисунок 4) или пробника-делителя типа TT-SI 9002 (рисунок 5), в зависимости от напряжения на выходе источника. Установленное значение напряжения на выходе источника не должно превышать предельно допустимое значение для осциллографа.

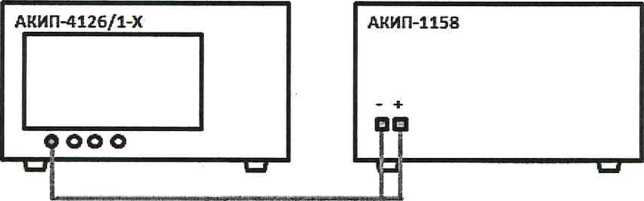

  Рисунок 3 - Схема соединения приборов при определении уровня пульсаций выходного напряжения

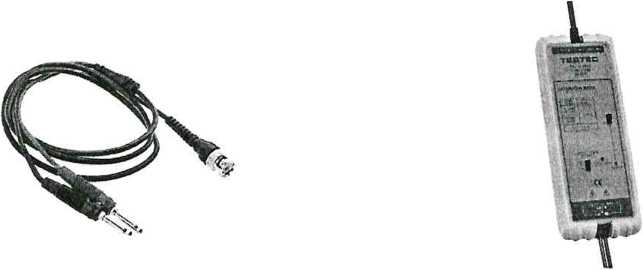

  Рисунок 4 - Кабель BNC-banana

Рисунок 5 - Пробник-делитель TT-SI 9002

• 7.6.2 Перед подключением поверяемого источника через пробник-делитель необходимо определить действительное значение коэффициента деления делителя. Для этого вместо осциллографа к выходу делителя подключить вольтметр В7-78/1. На источнике задать напряжение Uj. Измерить вольтметром напряжение с выхода пробника-делителя U₂. Определить коэффициент деления по формуле:

K=Ui/U₂                 (7)

где Ui - значение напряжения на выходе поверяемого прибора, В

U₂ - значение напряжения на выходе пробника-делителя, В.

• 7.6.3 На осциллографе установить связь по переменному току и включить измерение значения напряжения от пика до пика. Коэффициент развертки осциллографа установить от 200 до 100 мс/дел. Включить ограничение полосы пропускания 20 МГц.

• 7.6.4 Органами управления поверяемого прибора установить на выходе значение напряжения, близкое к верхней границе диапазона установки, но не превышающее максимально допустимое значение напряжения на входе осциллографа.

• 7.6.5 Провести измерение уровня пульсаций, фиксируя показания осциллографа.

• 7.6.6 При использовании пробника-делителя рассчитать действительное значение уровня пульсаций напряжения на выходе поверяемого прибора по формуле:

и_п=К-и_изм               (8)

где U_n - значение уровня пульсаций напряжения на выходе поверяемого прибора, В; и_изм - значение уровня пульсаций напряжения, измеренное осциллографом на выходе пробника-делителя, В.

К-значение коэффициента деления пробника-делителя, рассчитанное по формуле (7).

Результаты поверки прибора считаются удовлетворительными, если значения уровня пульсаций выходного напряжения не превышают значений, указанных в таблице 7.

Таблица 7 - Допускаемые значения уровня пульсаций выходного напряжения источников питания серии АКИП-1158

Определение уровня пульсаций выходного тока проводится методом косвенного измерения путем измерения падения напряжения на шунте микровольтметром ВЗ-57.

• 7.7.1 Собрать измерительную схему, представленную на рисунке 6. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

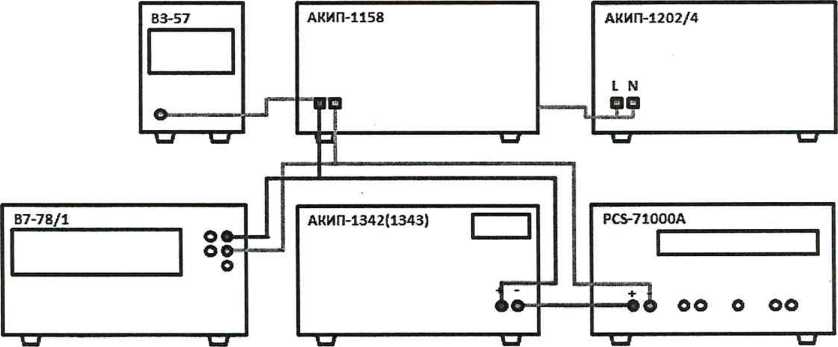

Рисунок 6 - Схема соединения приборов при определении

уровня пульсаций выходного тока

• 7.7.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 7.7.3 Органами управления поверяемого прибора установить на выходе максимальное значение силы тока, значение напряжения равным максимальному значению для установленного значения силы тока.

• 7.7.4 На электронной нагрузке установить режим стабилизации напряжения «CV», значение напряжения установить равным 90 % от значения напряжения, установленного на выходе поверяемого прибора.

• 7.7.5 Определить значение сопротивления цепи по формуле:

R⁼Ub7-78/1/IpCS                   (9)

где U_B7-78/i - значение напряжения в цепи по показаниям В7-78/1, В;

Ipcs- значение силы тока в цепи по показаниям PCS-71000A, А.

• 7.7.6 По истечении 1 минуты после установки напряжения нагрузки зафиксировать значение уровня пульсаций напряжения в цепи по показаниям микровольтметра ВЗ-57.

• 7.7.7 Определить значение уровня пульсаций силы тока по формуле:

In=Uвз-57/R                 (Ю)

где U_B3-57 - значение уровня пульсаций напряжения в цепи по показаниям микровольтметра ВЗ-57, В;

R - значение сопротивления цепи, Ом.

Результаты поверки прибора считаются удовлетворительными, если значения уровня пульсаций выходного тока не превышают значений, указанных в таблице 8.

Таблица 8-Допускаемые значения уровня пульсаций выходного тока источников питания серии АКИП-1158

Определение нестабильности выходного напряжения проводится методом прямого измерения напряжения на выходе поверяемого прибора с помощью вольтметра В7-78/1.

• 7.8.1 Собрать измерительную схему, представленную на рисунке 7. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

Рисунок 7 - Схема соединения приборов при определении нестабильности выходного напряжения или выходного тока

PCS-71000A

• 7.8.2 Подключить нагрузку к поверяемому прибору по четырехпроводной схеме, согласно руководству по эксплуатации источника.

• 7.8.3 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 7.8.4 Органами управления поверяемого прибора установить на выходе значение напряжения постоянного тока, рассчитанное по формуле (3), значение силы тока равным максимальному значению для установленного значения напряжения.

• 7.8.5 На электронной нагрузке установить режим стабилизации силы тока «СС», значение силы тока установить равным 90 % от значения силы тока, установленного на поверяемом приборе.

• 7.8.6 По истечении 1 минуты зафиксировать значение выходного напряжения Ui по показаниям вольтметра В7-78/1.

• 7.8.7 Отключить нагрузку.

• 7.8.8 По истечении 1 минуты зафиксировать значение выходного напряжения U2, по показаниям вольтметра В7-78/1.

• 7.8.9 Определить значение нестабильности по формуле:

где Ui - значение напряжения на выходе поверяемого прибора при максимальном токе нагрузки, В;

где U2 - значение напряжения на выходе поверяемого прибора при отсутствии нагрузки, В.

Результаты поверки прибора считаются удовлетворительными, если значения нестабильности напряжения не превышают значений, указанных в таблице 9.

Таблица 9 - Допускаемые значения нестабильности выходного напряжения при изменении

Определение нестабильности выходного тока при изменении напряжения на нагрузке проводится методом прямого измерения с помощью токового шунта PCS-71000A.

• 7.9.1 Собрать измерительную схему, представленную на рисунке 7. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 7.9.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 7.9.3 Органами управления поверяемого прибора установить на выходе значение силы тока, рассчитанное по формуле (1), значение напряжения равным максимальному значению для установленного значения силы тока.

• 7.9.4 На электронной нагрузке установить режим стабилизации напряжения «CV», значение напряжения установить равным 90 % от значения напряжения, установленного на выходе поверяемого прибора.

• 7.9.5 По истечении 1 минуты зафиксировать значение силы выходного тока Ij по показаниям шунта PCS-71000A.

• 7.9.6 Установить на нагрузке напряжение, равное 10 % от установленного на выходе поверяемого прибора.

• 7.9.7 По истечении 1 минуты зафиксировать значение силы выходного тока 1₂ по показаниям шунта PCS-71000А.

• 7.9.8 Определить значение нестабильности по формуле:

AI=I,-I₂                      (12)

где I] - значение силы тока на выходе поверяемого прибора при максимальном выходном напряжении, А;

1₂ - значение силы тока на выходе поверяемого прибора при минимальном выходном напряжении, А.

Результаты поверки прибора считаются удовлетворительными, если значения нестабильности напряжения не превышают значений, указанных в таблице 10.

Таблица 10-Допускаемые значения нестабильности выходного тока при изменении напряжения на нагрузке источников питания серии АКИП-1158

Определение нестабильности выходного напряжения проводится методом прямого измерения напряжения на выходе поверяемого прибора с помощью вольтметра В7-78/1.

• 7.10.1 Собрать измерительную схему, представленную на рисунке 7. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 7.10.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 7.10.3 Органами управления поверяемого прибора установить на выходе максимальное значение напряжения, значение силы тока равным максимальному значению для установленного значения напряжения.

• 7.10.4 На электронной нагрузке установить режим стабилизации силы тока «СС», значение силы тока установить равным 90 % от значения силы тока, установленного на поверяемом приборе.

• 7.10.5 По истечении 1 минуты зафиксировать значение выходного напряжения U_o по показаниям вольтметра В7-78/1.

• 7.10.6 На источнике АКИП-1202/4 плавно увеличить значение выходного напряжения до 110 % от номинального.

• 7.10.7 По истечении 1 минуты зафиксировать значение выходного напряжения Ui по показаниям вольтметра В7-78/1.

• 7.10.8 На источнике АКИП-1202/4 плавно уменьшить значение выходного напряжения до 90 % от номинального.

• 7.10.9 По истечении 1 минуты зафиксировать значение выходного напряжения U₂ по показаниям вольтметра В7-78/1.

• 7.10.10 На источнике АКИП-1202/4 установить номинальное значение выходного напряжения.

• 7.10.11 Определить значение нестабильности по формулам:

AU=U₀-U,               (13)

AU=U_o-U₂              (14)

где U_o - значение напряжения на выходе поверяемого прибора при номинальном напряжении питания, В;

U] - значение напряжения на выходе поверяемого прибора при повышенном напряжении питания, В;

U₂ - значение напряжения на выходе поверяемого прибора при пониженном напряжении питания, В.

Результаты поверки прибора считаются удовлетворительными, если значения нестабильности напряжения не превышают значений, указанных в таблице 11.

Таблица 11-Допускаемые значения нестабильности выходного напряжения при изменении напряжения питания источников питания серии АКИП-1158

Определение нестабильности выходного тока при изменении напряжения проводится методом прямого измерения с помощью токового шунта PCS-71000A.

• 7.11.1 Собрать измерительную схему, представленную на рисунке 7. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 7.11.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 7.11.3 Органами управления поверяемого прибора установить на выходе максимальное значение силы тока, значение напряжения равным максимальному значению для установленного значения силы тока.

• 7.11.4 На электронной нагрузке установить режим стабилизации напряжения «CV», значение напряжения установить равным 90 % от значения напряжения, установленного на выходе поверяемого прибора.

• 7.11.5 По истечении 1 минуты зафиксировать значение силы выходного тока 1₀ по показаниям шунта PCS-71000A.

• 7.11.6 На источнике АКИП-1202/4 плавно увеличить значение выходного напряжения до 110 % от номинального.

• 7.11.7 По истечении 1 минуты зафиксировать значение силы выходного тока I, по показаниям шунта PCS-71000A.

• 7.11.8 На источнике АКИП-1202/4 плавно уменьшить значение выходного напряжения до 90 % от номинального.

• 7.11.9 По истечении 1 минуты зафиксировать значение силы выходного тока 1₂ по показаниям шунта PCS-71000A.

• 7.11.10 На источнике АКИП-1202/4 установить номинальное значение выходного напряжения.

• 7.11.11 Определить значение нестабильности по формулам:

Д1=1о-1>                      (15)

А1=1о-1₂                     (16)

где 1₀- значение силы выходного тока при номинальном напряжении питания, В;

Ii - значение силы выходного тока при повышенном напряжении питания, В;

1₂- значение силы выходного тока при пониженном напряжении питания, В.

Результаты поверки прибора считаются удовлетворительными, если значения нестабильности напряжения не превышают значений, указанных в таблице 12.

Таблица 12-Допускаемые значения нестабильности выходного тока при изменении напряжения питания источников питания серии АКИП-1158

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений или выдается извещение о непригодности.

Начальник отдела испытаний АО «ПриСТ»

Ведущий инженер по метрологии отдела испытаний АО «ПриСТ»

Корнеев

Л.М. Королёв
