УТВЕРЖДАЮ

УТВЕРЖДАЮ

Г енеральный директор ОАО «Теплоприбор»

С. Круглов

2016 г.

ый директор ИП «МЦЭ»

А.В. Федоров

2016 г.

РАСХОДОМЕРЫ ЖИДКИХ СРЕД

СВИРЕЛЬ-РМ

РИЮУ.407254.006 МИ

МЕТОДИКА ПОВЕРКИ

г. Рязань

2016

Содержание

значимой части ПО (контрольной суммы)

изменении температуры измеряемой среды

  • 6.8  Определение основной приведенной погрешности ........................

беспроливным имитационным методом

беспроливным бездемонтажным методом

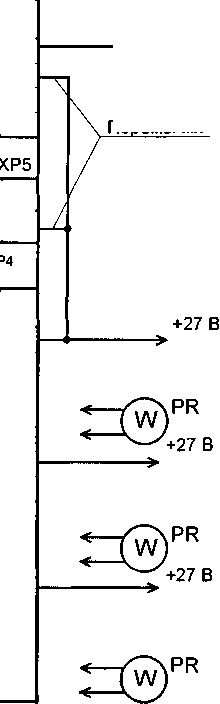

Приложение А (обязательное) Коммутация цепей при поверке

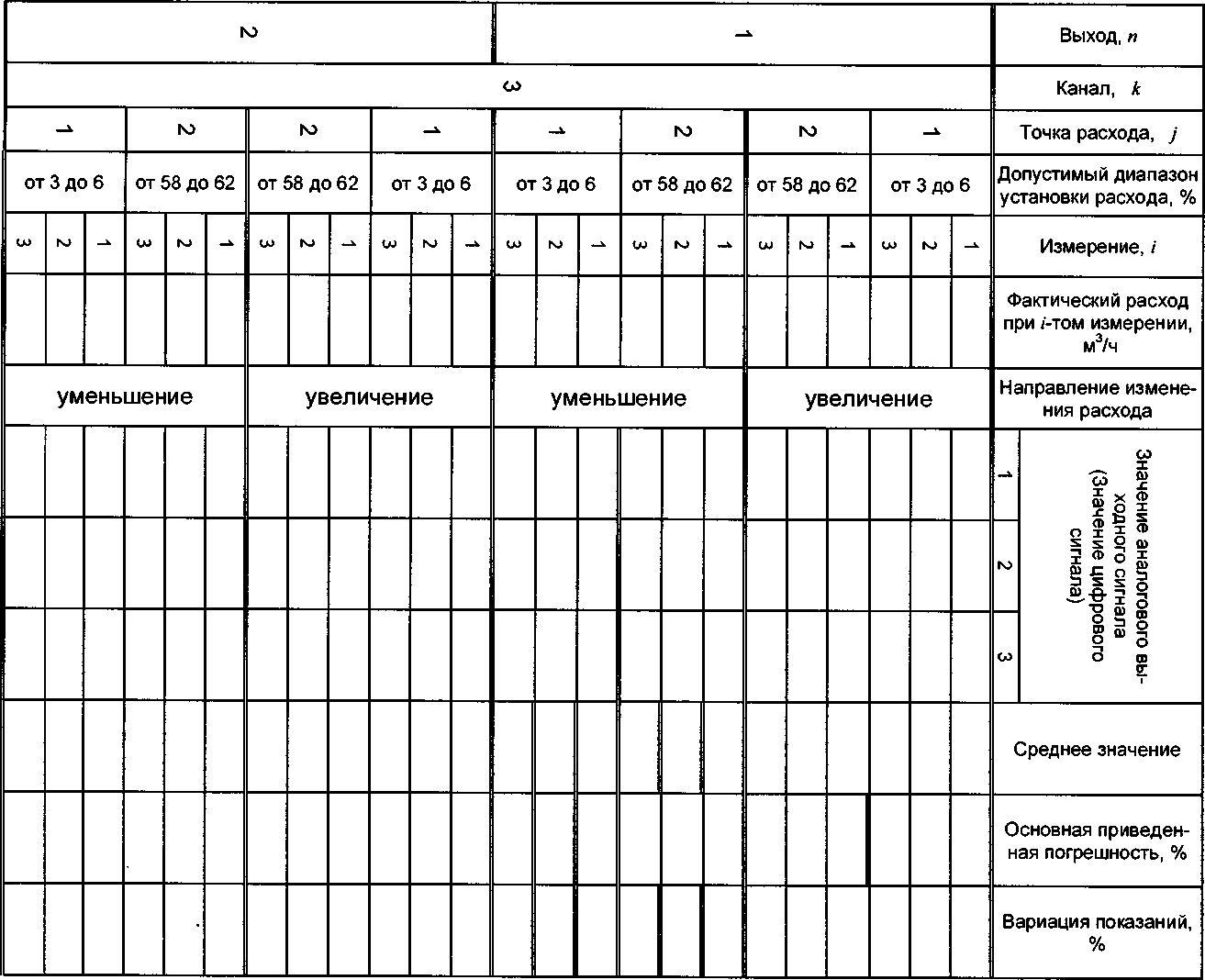

Приложение Б (рекомендуемое)Формы протокола первичной поверки ... 26

Приложение В (обязательное) Таблица значений

корректирующего коэффициента

Приложение Г (рекомендуемое) Формы протокола

периодической поверки

2

Настоящая методика поверки распространяется на расходомеры жидких сред СВИРЕЛЬ - РМ (далее - расходомеры), серийно выпускаемые ОАО «Теплоприбор» в соответствии с РИЮУ.407254.006 ТУ, и устанавливает методы и средства их первичной и периодической поверки.

Расходомеры предназначены для измерения объемного расхода жидкостей в трубопроводах и передачи результатов измерения в выходной сигнал одного из следующих видов:

  • - линейно-изменяющееся пропорционально измеряемому расходу напряжение постоянного тока от 0 до 5 В (исполнение Н1) или от 0 до 10 В (исполнение Н2) при сопротивлении нагрузки не менее 2 кОм;

  • - линейно-изменяющаяся сила постоянного тока от 0 до 5 мА (исполнение НЗ) при сопротивлении нагрузки не более 3 кОм или от 4 до 20 мА (исполнение Н4) при сопротивлении нагрузки не более 500 Ом.

Интервал между поверками - три года

Первичной поверке подвергается каждый экземпляр расходомеров при выпуске из производства до ввода в эксплуатацию. Периодической поверке подвергается каждый экземпляр расходомеров, находящийся в эксплуатации, через установленный интервал между поверками.

Обязательное представление расходомеров на периодическую поверку чаще установленного интервала между поверками (внеочередная поверка) осуществляется в случаях:

несоответствие знака поверки формам приведенным в приложении 3 Приказа Минпромторга России № 1815 от 02.07.2015 (знаки поверки считают поврежденными, если нанесенную на них информацию невозможно прочитать без применения специальных средств. Поврежденные знаки поверки восстановлению не подлежат);

повреждения пломбы (пломбы считаются поврежденными, если нанесенную на них информацию невозможно прочитать без применения специальных средств и если пломбы не препятствуют несанкционированному доступу к узлам регулировки и (или) элементам конструкции преобразователей»;

возникновение сомнений в показаниях.

Периодической поверке могут не подвергаться расходомеры, находящиеся на длительном хранении. При вводе в эксплуатацию после длительного хранения (более одного интервала между поверками) проводится периодическая поверка.

3

Первичная поверка расходомеров проводится:

  • - проливным методом;

  • - беспроливным имитационным методом.

Периодическая поверка проводится беспроливным бездемонтажным методом (без демонтажа расходомеров) на объекте.

Расходомеры, поверенные по настоящей методике, обеспечивают измерение объемного расхода с пределами основной приведенной погрешности:

  • - в диапазоне от 3 до 10 вкпюч. % от верхнего предела измерений ±0,8 %;

  • - в диапазоне св. 10 до 100 % от от верхнего предела измерений        ±0,6 %.

или

  • - в диапазоне от 3 до 10 включ. % от верхнего предела измерений

  • - в диапазоне св. 10 до 100 % от от верхнего предела измерений

(в зависимости от поверяемого расходомера, конкретное значение приведено в паспорте на поверяемый расходомер).

Дополнительная приведенная погрешность расходомеров, вызванная отклонением температуры окружающей среды от градуировочного значения на каждые 10 °C в рабочем диапазоне температур, не превышает 0,2 предела допускаемой основной приведенной погрешности.

Градуировочное значение температуры окружающей среды задается при заказе из ряда 20, 35 °C.

Дополнительная приведенная погрешность расходомеров, вызванная отклонением температуры измеряемой среды от градуировочного значения на каждые 10 °C, не превышает 0,1 предела допускаемой основной приведенной погрешности. Градуировочное значение температуры измеряемой среды задается при заказе из ряда 20, 50, 70, 90 °C.

Вариация выходного сигнала не превышает модуля значения предела допускаемой основной приведенной погрешности.

4

  • 1 Операции поверки

    • 1.1 При проведении поверки должны выполняться операции, указанные в таб

лице 1. Таблица 1

Наименование операций

Номер пункта методики поверки

Проведение операции

при первичной поверке

при периодической поверке

1 Внешний осмотр

6.1

+

+

2 Проверка цифрового идентификатора метрологически значимой части ПО (контрольной суммы)

6.2

+

+

3 Проверка сопротивления изоляции

6.3

+

+

4 Опробование

6.4

+

+

5 Определение основной приведенной погрешности

6.5

+

6 Определение вариации выходного сигнала

6.6

+

7 Проверка устойчивости показаний расходомеров при изменении температуры измеряемой среды

6.7

+

8 Определение основной приведенной погрешности беспроливным имитационным методом

6.8

+

+

9 Определение стабильности расходомеров при «нулевом» расходе

6.9

+

10 Определение основной приведенной погрешности беспроливным бездемон-тажным методом

6.10

+

5

  • 2 Средства поверки

    • 2.1 При проведении операций поверки должно применяться оборудование и средства измерений, указанные в таблице 2.

Таблица 2

Наименование средства поверки

Тип, обозначение ГОСТ или ТУ

Назначение при поверке (измеряемый параметр)

Основные характеристики

Предел допускаемой погрешности измерения (кл. точности)

Номер пункта ИМ1

Установка поверочная расходомерная

ПРТ

от 1 до 200 м3

от 0,01 до

200 м3

ПГ ±0,1 %

6.4; 6.5;

6.6; 6.7

Установка поверочная автоматизированная

УПСЖ 400 ТУ 4381-004-55749794-2004

от 5 до 400 м3

0,03-400 м3

ПГ ±0,25 %

6.4; 6.5;

6.6; 6.7

Калибратор измерительный унифицированных сигналов

ИКСУ-2000

до 36 В

до 120 В

±20 мВ

6.4; 6.5;

6.6; 6.7;

6.8; 6.9;

6.10

Мегаомметр

М4100/3

20 МОм

напряжение 500 В

КТ 1,0

6.3

Мегаомметр

М4100/1

20 МОм

напряжение 100 В

КТ 1,0

6.3

Источник питания постоянного тока

Б5-78/7

до 36 В

от 0 до 50 В

ПГ ±3 %

6.4; 6.8;

6.10

Термогигрометр

ИВА-6АП

ТУ 4311-011-77511225-2005

от 10 до 45 °C от 45 до 75 %

от 0 до 60 °C от 0 до 98°%

ПГ±1 °C ПГ±1°% на

10 °C

6.8; 6.10

Барометр-анероид

М67 ТУ 2504-1797-75

от 645

до 795 мм рт. ст.

от 610 до 790 мм рт. ст.

ПГ ±0,8 мм рт. ст.

4.1

Термометр

ТЛ-4.ТУ 25-2021.003-88

от 15 до 35 °C

отО до 50 °C,

50-100 °C

ПГ±0,2 °C

6.8

Камера тепла, холода и влаги

К3626/51

от 10 до 40 °C

от -70 до

100 °C,

6.8

Омметр

ЭС0212

от 0,1 до 20 Ом

КТ 1,5

6.4

Примечания 1 И

2/ лучшими метролс

спользуемые сокращения: ПГ - предел допускаемой погрешности; КТ - класс точности.

Допускается применять другие средства поверки с аналогичными или эгическими характеристиками.

  • 2.2 Все средства поверки, указанные в настоящем разделе, должны быть поверены (аттестованы) органами метрологической службы и иметь действующие свидетельства о поверке (аттестации) или оттиски поверительных клейм.

6

  • 3 Требования безопасности

    • 3.1 По способу защиты человека от поражения электрическим током расходомеры относятся к классу 01 по ГОСТ 12.2.007.0.

    • 3.2 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные “Правилами технической эксплуатации электроустановок потребителей”, “Правилами техники безопасности при эксплуатации электроустановок потребителей”, а также требования, указанные в руководстве по эксплуатации на поверяемый расходомер, и требования по безопасности эксплуатации применяемых средств поверки, указанные в нормативных документах на эти средства.

    • 3.3 При определении погрешности расходомеров на поверочной расходомерной установке необходимо проверить наличие заземления первичного и вторичного преобразователей и исправность разъемных соединений кабелей связи и питания.

7

  • 4 Условия поверки

    • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20 ± 5) или (35 ± 5) °C;

  • - атмосферное давление (760 ± 30) мм рт.ст.;

  • - относительная влажность воздуха (65 ± 15) %;

  • - напряжение питания постоянного тока от 21,6 В до 28,6 В;

  • - внешние магнитные и электрические поля должны отсутствовать.

Допускается проведение поверки в рабочих условиях эксплуатации расходомеров при соблюдении требований к условиям эксплуатации поверочного оборудования с поправкой результатов измерений на отклонение температуры окружающей среды от градуировочного значения.

  • 4.2 При проведении поверки проливным методом:

  • - поверочная среда - вода по ГОСТ Р 51232;

  • - температура воды - градуировочная, изменение температуры в процессе поверки расходомеров не должно превышать ±2 °C;

  • - избыточное давление среды в трубопроводе должно быть не менее 0,2 МПа, протечки не допускаются;

  • - режим движения потока в трубопроводе установившийся, нестабильность потока не более ±1,5%.

  • 4.3 При проведении поверки беспроливным имитационным методом:

  • - поверочная среда - дистиллированная вода по ГОСТ 6709-72 или вода высокой чистоты по ОСТ В 5.4296;

  • - температура поверочной среды в диапазонах от 9 до 12 и от 38 до 43 °C;

  • - температура поверочной среды должна контролироваться с погрешностью не более ±1,0 °C;

  • - изменение температуры измеряемой (поверочной) среды ё процессе поверки не должно превышать ±2,0 °C.

8

  • 4.4 При проведении поверки беспроливным бездемонтажным методом:

  • - поверочная среда - дистиллированная вода по ГОСТ 6709-72 или вода высокой чистоты по ОСТ В 5.4296,

  • - состояние поверочной среды неподвижное (остановка измеряемой среды);

  • - температура поверочной среды и окружающего воздуха должна быть выровнена, для чего после останова измеряемой среды расходомеры выдерживают во включенном состоянии в течение не менее 5 ч;

  • - температура окружающего воздуха в непосредственной близости от первичного преобразователя должна быть в диапазоне от 15 до 35 °C и контролироваться с погрешностью не более ±0,5 °C, изменение температуры в процессе поверки не должно превышать ±1,0 °C;

  • - избыточное давление неподвижной измеряемой среды в трубопроводе должно быть не менее 0,01 МПа, протечки, воздушные пробки не допускаются.

9

  • 5 Подготовка к поверке

    • 5.1 Перед проведением поверки выполняют следующие действия:

  • - проверяют наличие руководства по эксплуатации;

  • - проверяют наличие условий по разделу 4;

  • - подготавливают к работе поверяемый расходомер и средства поверки в соответствии с руководствами по эксплуатации на них;

  • - расходомер перед выполнением операций поверки включают в соответствии с руководством по эксплуатации и выдерживают во включенном состоянии не менее 30 мин.

  • 5.2 Перед проведением поверки проливным методом осуществляют проверку герметичности соединений и узлов поверочной расходомерной установки пробным давлением. Систему считают герметичной, если при подаче пробного давления в течение 5 мин не наблюдается течи или появления капель жидкости, а также отсутствует падение давления поверочной жидкости.

  • 5.3 Перед проведением поверки беспроливным методом убедиться в наличии защитной планки на колодке ХР5.

  • 5.4 При проведении работ по поверке расходомеров необходимо убедиться, что поблизости от места проведения работ по поверке и места установки первичных преобразователей на трубопроводах не ведутся сварочные и другие работы, сопровождающиеся высоким уровнем электромагнитных излучений или акустических шумов.

10

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

При проведении внешнего осмотра проверяют соответствие расходомеров следующим требованиям:

  • - комплектность должна соответствовать РИЮУ.407254.006 РЭ;

  • - маркировка должна соответствовать РИЮУ.407254.006 РЭ;

  • - первичный и вторичный преобразователи не должны иметь повреждений и дефектов покрытия, нарушающих внешний вид и препятствующих чтению надписей, ухудшающие технические характеристики и влияющие на работоспособность.

Расходомеры, не прошедшие внешний осмотр, к поверке не допускаются.

  • 6.2 Проверка цифрового идентификатора метрологически значимой части ПО (контрольной суммы):

  • - запустить программу SVIRELIink.exe;

  • - на панели управления нажать кнопку «Help»;

  • - нажать кнопку «Контрольная сумма»;

  • - сравнить выданную «Контрольную сумму» с контрольной суммой, указанной в паспорте.

Результаты проверки считаются положительными, если выданная программой контрольная сумма совпадает с контрольной суммой загрузочного программного модуля, указанной в паспорте на расходомер.

  • 6.3 Проверка электрического сопротивления изоляции цепей питания относительно корпуса проводится мегаомметром с номинальным напряжением 100 В.

Результаты проверки считаются положительными, если значения сопротивления изоляции электрических цепей не менее 100 МОм.

  • 6.4 Опробование

    • 6.4.1 Запускают программу SVIRELIink.exe.

Выбирают в окне «Com-порт» номер сот-порта, контроллер и канал.

Вводят в окне «Сетевой адрес» сетевой адрес расходомера.

Нажимают кнопку «Запрос».

При исправной работе расходомера должно появиться значение выходного сигнала (в зависимости от исполнения), соответствующее текущему значению расхода.

  • 6.4.2 Проверку контроля исправности при отсутствии расхода (но обязательно при наличии измеряемой среды) выполняют по схеме рисунка А.1 приложения А.

11

  • 6.4.3 Последовательность выполнения операций следующая:

  • - на расходомеры подают электропитание в соответствии с исполнением;

  • - подключают источник напряжения 27 В;

  • - считывают выходные напряжения со всех к выходов (к = 1, 2, 3, 4) каждого канала.

Выходные нагрузки для аналогового выходного сигнала оговорены в приложении А. Для цифрового выходного сигнала к выходам расходомера подключают ПЭВМ для связи по интерфейсу RS-485 через преобразователь интерфейсов.

Допускается электрическое объединение одноименных выходов измерительных каналов на клеммной колодке расходомеров.

При периодических поверках допускается использовать локальные информационные сети.

Расходомеры считают исправными, если состояние выходных сигнальных цепей и значение выходного сигнала соответствуют таблице 3.

Таблица 3

Режим расходо-мера

Состояние сигнальных цепей

Значение выходного сигнала

входных

выходных

для исполнения

для циф-рового выхода

обмотка реле, В

контакт реле

светодиод VD1

Н1 и Н2

НЗ

Н4

РАБОТА

0

замкнут

светится

(0+0,1) В

(0+0,1) мА

(4+0,1) мА

0’Qmax

  • 6.4.4 Расходомеры опробуют путем увеличения (уменьшения) расхода жидкости в пределах диапазона измерений.

Значение выходного сигнала должно меняться в соответствии с изменением расхода жидкости.

  • 6.4.5 Устанавливают расход, отличный от 50 % верхнего предела измерений. Проверку выполняют по схеме соединений РИЮУ.407254.006 РЭ.

Последовательность выполнения операций в соответствии с п. 6.4.3.

При исправной работе расходомера должно появиться значение выходного сигнала (в зависимости от исполнения), соответствующее текущему значению расхода.

Расходомеры считают исправными на втором этапе контроля исправности, если состояние выходных сигнальных цепей и значение выходного сигнала соответствуют таблице 4.

12

Таблица 4

Режим расходомера

Состояние сигнальных цепей

Значение выходного сигнала

входных

выходных

для исполнения

Для цифрового выхода

обмотка реле, В

контакт реле

светодиод VD1

Н1

Н2

НЗ

Н4

ДИАГНОСТИКА

±27В

разомкнут с аналоговым выходным сигналом

светится

(2,5±0,04) В

(5,0±0,08) В

(2,5±0,04) мА

(12,0±0,1)мА

0,5Qmax,

  • 6.4.6 Результаты опробования считают положительными, если состояние выходных сигнальных цепей и значение выходного сигнала соответствуют таблицам 3, 4 и если при увеличении (уменьшении) расхода жидкости соответствующим образом изменялись значения выходного сигнала.

6.5 Определение основной приведенной погрешности

Определение основной приведенной погрешности проводят методом сравнения значений выходных сигналов расходомеров с показаниями расходомерной установки при градуировочной температуре измеряемой среды, указанной в паспорте на поверяемый расходомер.

  • 6.5.1 Определение основной приведенной погрешности выполняют при повышении и понижении расхода среды в пяти точках диапазона: от 3 до 6, от 8 до 12, от 38 до 42, от 68 до 72 и от 95 до 100 % верхнего предела измерения. В каждой точке диапазона измерение проводят три раза, при этом фиксируют показания каждого из где Unlgi - среднее значение напряжения выходного сигнала расходомера, вычисленное по формуле (2), В;

    четырех выходов каждого измерительного канала расходомера. При явном изменении скорости потока в процессе измерения, проверку необходимо повторить.

    6.5.2 Основную приведенную погрешность п- выхода, к- канала, на /-точке при i -измерении для расходомеров исполнений Н1 и Н2 определяют по формуле (1)

    Q„ '

    ^тах бтах ?

    7 nkji

    •100 %,

    (1)

итах - максимальное напряжение выходного сигнала расходомера;

Qmax - верхний предел измерений, м3/ч;

13

Qij - действительное значение объемного расхода по расходомерной установке на у-точке расхода при /-измерении, м3/ч.

  • 6.5.3 Среднее значение напряжения выходного сигнала «-выхода к -канала на j -точке расхода при /-измерении по р - показаниям вольтметра вычисляют по формуле (2)

    (2)

  • 6.5.4 Основную приведенную погрешность n-выхода к-канала на j-точке при

i -измерении для расходомеров исполнения НЗ определяют по формуле (3)

100 %

(3)

где U„kji - среднее значение напряжения выходного сигнала при протекании наибольшего тока выходного сигнала, В;

итах - максимальное напряжение выходного сигнала расходомера;

Qmax- верхний предел измерений, м3/ч;

Qy - действительное значение объемного расхода по расходомерной установке на у-точке расхода при /-измерении, м3/ч.

Основную приведенную погрешность «-выхода к -канала нау-точке при

/ -измерении для расходомеров исполнения Н4 определяют по формуле (4)

У nkji

U -2

max

max J

100 %

(4)

где U„kji - среднее значение напряжения выходного сигнала при протекании наибольшего тока выходного сигнала, В;

Umax - максимальное напряжение выходного сигнала расходомера;

Qmax- верхний предел измерений, м3/ч;

^-действительное значение объемного расхода по расходомерной установке на у-точке расхода при /-измерении, м3/ч.

Среднее значение напряжения выходного токового сигнала на сопротивлении нагрузки 500 Ом по показаниям вольтметра вычисляют по формуле (2).

Допускаемую основную приведенную погрешность «-выхода к -канала нау-точке при / -измерении с цифрового выхода определяют по формуле (5)

100%

(5)

14 где 3nkji - среднее значение цифрового эквивалента расхода на дисплее персональной ЭВМ, оснащенной программой верхнего уровня, на и-выходе ^-канала на j -точке расхода при i -измерении;

Qmax- верхний предел измерений, м3/ч;

Qij•- действительное значение объемного расхода по расходомерной установке на у-точке расхода при z-измерении, м3/ч.

  • 6.5.5 Среднее значение цифрового эквивалента значения расхода определяется по формуле (6)

(6) РТА

  • 6.5.6 За основную приведенную погрешность расходомеров в соответствующем диапазоне расходов принимают наибольшее значение погрешности в этом диапазоне, вычисленное по формулам (1), (3), (4) или (5).

Расходомеры считают выдержавшими испытание, если основная приведенная

погрешность, не более:

  • - в диапазоне от 3 до 10 вкпюч. % от верхнего предела измерений      ±0,8 %;

  • - в диапазоне св. 10 до 100 % от от верхнего предела измерений        ±0,6 %.

или

  • - в диапазоне от 3 до 10 включ. % от верхнего предела измерений ±1,0 %;

  • - в диапазоне св. 10 до 100 % от от верхнего предела измерений        ±0,8%.

(конкретное значение в соответствии с паспортом на поверяемый расходомер).

  • 6.6 Определение вариации выходного сигнала

  • 6.6.1 Определение вариации выходного сигнала совмещают с определением основной приведенной погрешности.

Определение вариации производится на расходах 5 и 60 % верхнего предела измерений при подходе к ним со стороны меньших и больших значений расхода.

Медленно увеличивая расход от нулевого значения до верхнего предела, при значении расхода 5 и 60 % верхнего предела измерений определяют значение погрешности в соответствии с п. 6.5.

Затем расход медленно уменьшают и повторно определяют значение погрешности на тех же расходах.

  • 6.6.2 Значение вариации выходного сигнала определяют по формуле (7)

в = \Гм-ГБ\’                                (7)

15 где ум (уб) - значение допускаемой основной приведенной погрешности для данного значения расхода в процессе подхода к нему со стороны меньших и больших расходов, %.

Расходомеры считают выдержавшими испытание, если вариация не превышает абсолютного значения предела допускаемой основной приведенной погрешности.

  • 6.7 Проверка устойчивости показаний расходомеров при изменении температуры измеряемой среды

  • 6.7.1 Устанавливают значение температуры измеряемой среды, в диапазоне от

15 до 25 °C, и определяют погрешность расходомера в соответствии с п. 6.5. '

  • 6.7.2 Дополнительную приведенную погрешность расходомеров определяют по формуле (8)

    осн изм

    (8)

где уц - пределы допускаемой основной приведенной погрешности измерений, выраженной в процентах от верхнего предела диапазона измерения;

^изм.ср. - разность температуры измеряемой среды, при которой проводилась проверка, и градуировочной температуры измеряемой среды.

  • 6.7.3 Пределы допускаемой приведенной погрешности расходомеров определяют по формуле (9)

У = У + у                                        (9)

/ расч / осн / доп

Расходомеры считаются выдержавшими испытание, если приведенная погрешность расходомеров не превышает не превышает пределов допускаемой приведенной погрешности, рассчитанных по формуле (9).

  • 6.8 Определение основной приведенной погрешности беспроливным имитационным методом

  • 6.8.1 При проведении первичной поверки при выпуске из производства первичный преобразователь (ПП), заполненный измеряемой средой (дистиллятом) термо-статируют в камере тепла и холода, последовательно, в двух точках - при температуре 10°С и 40°С в течение не менее 3 часов после выхода на режим. Значение фактической температуры контролируется с погрешностью ±0,5 °C и заносится в протокол поверки.

Примечание. Допускается использовать поверочную расходомерную установку установку, обеспечивающую необходимые параметры измеряемой среды.

16

  • 6.8.2 Определяют расчетные значения расхода в следующей последовательности.

  • 6.8.2.1 По значению температуры, измеренной в камере тепла и холода (или измеряемой среды) по таблице приложения В находят значение корректирующего коэффициента ат.

  • 6.8.2.2 Расчетные значения расходов в каждой из m (m = 1, 2) точках диапазона измерений (50, 90 %) определяют в соответствии с формулами

QPi = 0,5 • ат ■ Qmax, м3/ч,

Qp2 = 0,9- ат • Qmax, м3/ч.

  • 6.8.2.3 Значения выходных напряжений UpmH, соответствующие расчетным значениям в т точке диапазона измерений, для исполнений расходомера Н1 и Н2

Upih = 5,00- ат, В,

UP2h = 9,00- ат, В,

  • 6.8.2.4 Значения выходных напряжений иртл, соответствующие расчетным значениям в т точке диапазона измерений, для исполнений расходомера НЗ и Н4

UplA= 2,00 + 4,00- аТ, В,

ир2А =2,00 + 7,20- ат, В.

  • 6.8.2.5 Значения выходных цифровых эквивалентов расхода Ц, соответствующих расчетным значениям в т точке диапазона измерений, для цифрового выхода

Цэр2 = 0,5 ' аТ- Qmax, М3/ч,

ЦэрЗ = 0,9 • аТ ■ Qmax, М3/ч.

6.8.3 Определяют значения выходного сигнала расходомеров в режиме имитации расхода в точках 0,5 Qmax и 0,9 Qmax для каждого канала измерения в следующей последовательности:

  • 6.8.3.1 Для имитации точек расходов 0,5Qmax и 0,9Qmax во вводной коробке последовательно воспроизводят соединения по схемам рисунков А.2 и А.З приложения А, используя перемычки РИЮУ.625693.055.

  • 6.8.3.2 Измеряют значения выходных напряжений и,кн и Для аналогового выходного сигнала, соответственно на соответствующих контрольных гнездах каналов измерения на лицевых стенках кассет, а считывание цифровых эквивалентов Цэ расхода для цифрового выходного сигнала - по интерфейсу RS-485 по согласованному протоколу с помощью ПЭВМ и преобразователя интерфейса.

17

Номиналы нагрузочных резисторов при измерениях напряжений - в соответствии с рисунком А.1 приложения А.

Для сочленения с контрольными гнездами, при измерении напряжений, используются штыри из состава одиночного комплекта ЗИП.

  • 6.8.3.3 .Длительность наблюдений при определении значений выходных сигналов - не менее 30 секунд для каждого из 4-х выходов каждого из 3-х каналов измерения.

В течение указанного времени производят не менее п измерений мгновенных значений выходных сигналов Uiknm и Цэитт с равными промежутками времени между измерениями, при этом, п > 5.

  • 6.8.3.4 Определение выходных напряжений Utkm и цифрового сигнала Цэ1кт производят в каждой точке т (т = 1, 2) имитации расхода в соответствии с выражениями

"

U.km =~                  ~    ~    '

п

  • 6.8.3.5 Определение основной приведенной погрешности yikmH по z-ому каналу, &-ому выходу в каждой точке т имитируемых расходов для исполнений Н1 и Н2 расходомера производят в соответствии с выражением

U. -U

у1ктн - ,кт^ртн-\м%

(19)

  • 6.8.3.6 Определение основной приведенной погрешности yikmA по z-ому каналу,

&-ому выходу в каждой точке т имитируемых расходов для исполнений НЗ и Н4 расходомера производят в соответствии с выражением

= (20)

  • 6.8.3.7 Определение основной приведенной погрешности у^ц по z-ому каналу, &-ому выходу в каждой точке т имитируемых расходов для цифрового выхода расходомера производят в соответствии с выражением

/,ь,, = Цл"~Ц^ -100%                      (21)

4>тах

6.8.4 Расходомер считают поверенным, если значение основной приведенной погрешности в точках 1 и 2 (0,5Qmax; 0,9Qmax) имитируемых расходов по всем / каналам преобразования и всем к выходам каждого канала не превышает ±0,6 % или

18

±0,8 % (в зависимости от поверяемого расходомера, конкретное значение приведено в паспорте на поверяемый расходомер).

  • 6.9 Определение стабильности расходомеров при «нулевом» расходе

  • 6.9.1 Поток среды в трубопроводе должен быть остановлен и выдержан в течение времени, достаточном для установления теплового равновесия, но не менее 5 ч.

  • 6.9.2 Для определения стабильности расходомеров при «нулевом» расходе во вводной коробке воспроизводят соединения по схеме рисунка А.1 приложения А, используя перемычки РИЮУ.625693.055.

  • 6.9.3 Значения выходных сигналов наблюдают по каждому А:-выходу каждого i -измерительного канала в течение не менее 30 с.

  • 6.9.4 Для аналоговых выходных сигналов за указанный интервал наблюдения фиксируют наименьшее и наибольшее значения напряжений - Uikmin и Uikmm, соответственно, а для цифрового выходного сигнала - наименьшее и наибольшее значения цифровых эквивалентов расхода ЦэЛвАа и Цэ1кат .

  • 6.9.5 Значения выходных сигналов имеют постоянную и пульсационную составляющие.

Постоянные составляющие выходных сигналов рассчитывают в соответствии с формулами где Uiks и ЦЭ1кв - постоянные составляющие выходных сигналов по z-ому каналу преобразования и А>ому выходу;

ik min

ik max

iks

3ik min

jik max

jiks

(22)

(23)

и      _ наименьшие значения выходного напряжения и цифрового экви

валента расхода, соответственно, по z-ому измерительному каналу и А-ому выходу за время наблюдения;

и Ц31кт&х - наибольшие значения выходного напряжения и цифрового эквивалента расхода, соответственно, по z-ому измерительному каналу и Ачэму выходу за время наблюдения.

Пульсационные составляющие выходных сигналов рассчитывают в соответствие с формулами

19

Utk.

U ik max      ik min

2

ц = ±L”*. max -4 3ik min                                      (25)

5

где Ujka и ЦэЛя - пульсационные составляющие выходных сигналов по z-ому каналу преобразования и к-ому выходу;

Uikmin и Ila*™ ’ наименьшие значения пульсационной составляющей выходного напряжения и цифрового эквивалента расхода, соответственно, по z-ому измерительному каналу и А-ому выходу за время наблюдения;

Ц*шах и ^jtmax ’ наибольшие значения пульсационной составляющей выходного напряжения и цифрового эквивалента расхода, соответственно, по Лому измерительному каналу и А-ому выходу за время наблюдения.

  • 6.9.6 Расходомеры считают выдержавшими испытание, если постоянные и пульсационные составляющие выходных сигналов для исполнений по каждому из выходов каналов измерения находятся в пределах, указанных в таблице 5.

Таблица 5

Исполнения

Допускаемые значения составляющих выходных сигналов

постоянных

пульсационных

Н1 и Н2

от 0 до 100 мВ

до 20 мВ

НЗ

от 0 до 100 мВ

до 20 мВ

Н4

от 1,9 до 2,1 В

до 20 мВ

Цифровой выход

ОТ 0 ДО O.OlQmax^

ДО 0,002Qmax*)

'> - цифрового эквивалента указанного расхода

  • 6.10 Определение основной приведенной погрешности беспроливным безде-монтажным методом

    • 6.10.1 Определение основной приведенной погрешности беспроливным безде-монтажным методом производится непосредственно после определения стабильности расходомеров при «нулевом» расходе по п. 6.9.

    • 6.10.2 Определение расчетных значений расхода проводят в следующей последовательности.

      • 6.10.2.1 Чувствительный элемент термогигрометра располагают на уровне геометрического центра первичного преобразователя. При этом считают, что температуры окружающего воздуха и неподвижной среды в полости первичного преобразователя выровнены выполнением п. 6.9.1.

20

По значению температуры, измеренной термогигрометром, по таблице приложения В находят значение корректирующего коэффициента ат.

  • 6.10.2.2 Расчетные значения расходов в каждой из т (т = 1, 2) точках диапазона измерений (50, 90 %) определяют в соответствии с формулами (10), (11) п. 6.8.2.2.

  • 6.10.2.3 Значения выходных напряжений иртН, соответствующие расчетным значениям в т точке диапазона измерений, для исполнений расходомера Н1 и Н2 определяют в соответствии с формулами (12), (13) п. 6.8.2.3.

  • 6.10.2.4 Значения выходных напряжений UpmA, соответствующие расчетным (действительным) значениям в т точке диапазона измерений, для исполнений расходомера НЗ и Н4 определяют в соответствии с формулами (14), (15) п. 6.8.2.4.

  • 6.10.2.5 Значения выходных цифровых эквивалентов расхода Цэрт, соответствующих расчетным значениям в m точке диапазона измерений, для цифрового выхода определяют в соответствии с формулами (16), (17) п. 6.8.2.5.

  • 6.10.2.6 Определение погрешности преобразования расхода в точках 0,5 Qmax и 0,9 Qmax для каждого канала измерения производят в соответствии с п. 6.8.3.

  • 6.10.3 Расходомер считают поверенным, если значение основной приведенной погрешности в точках 1 и 2 (0,5Qmax; 0,9Qmax) имитируемых расходов по всем / каналам преобразования и всем к выходам каждого канала не превышает ±0,6 % или ±0,8 % (в зависимости от поверяемого расходомера, конкретное значение приведено в паспорте на поверяемый расходомер).

21

7 Оформление результатов поверки

  • 7.1 Расчетное время проведения поверок:

  • - проливным методом при выпуске из производства -8 ч;

  • - имитационным методом при выпуске из производства и после ремонта расходомеров -8 ч;

  • - при проведении периодических поверок (на объекте) -9 ч.

  • 7.2 Результаты первичной поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении Б, периодической поверки - протоколом, рекомендуемая форма которого приведена в приложении Г.

  • 7.3 Положительные результаты поверки оформляют свидетельством о поверке установленной формы, знак поверки наносится на бланк свидетельства о поверке.

  • 7.4 При отрицательных результатах поверки по какому-либо z-ому каналу преобразования соответствующую кассету меняют из одиночного комплекта ЗИП. Если кассета из одиночного комплекта ЗИП исправна, то ее оставляют в рабочем комплекте, а неисправную кассету отправляют в ремонт.

22

Приложение А

(обязательное) Коммутация цепей поверки ИПВ4-Р

п

XS5

-е-

Цепь

1

Выход1+ (А)

2

Выход1- (Б)

XS6

-е-

Цепь

1

Выход2+ (А)

2

Выход2- (Б)

XS7

-е-

Цепь

1

ВыходЗ+

2

ВыходЗ-

XS8

Q-

Цепь

1

Выход4+

2

Выход4-

го н ф о о го

ХРЗ

Цепь

-е-

Поверка-

9

Поверка 1

10

Поверка 2

11

Поверка 3

12

Цепь

-е-

Свободный конт

11

XS1 ... XS8

см го ф

8

го

R I > \—

2_ XS1 XS8

со

го

1“ ф о о го

Цепь

Диагн. 1 +

1

Диагн. 1-

2

Общ. КОНТ. 1.1

3

Замк.конт. 1.2

4

Размык.конт. 1 .3

5

Диагн. 2+

6

Диагн. 2-

7

Общ.конт. 2.1

8

Замк.конт. 2.2

9

Размык.конт. 2.5

10

Диагн. 3+

11

Диагн. 3-

12

Общ.конт. 3.1

13

Замк.конт. 3.2

14

Размык.конт. 3.3

15

>-27 В

Перемычки

Рисунок А. 1-Определение стабильности нуля Остальное - см. схему соединений РИЮУ.407254.002 РЭ

PV - цифровой вольтметр класса 0,25,

PR - омметр класса 2,5,

R - резистор типа С2-29 из одиночного комплекта ЗИП;

-для исполнений Н1 и Н2 -С2-29-0,25Вт-50 кОм±0,1%-В;

- для исполнения НЗ и Н4 -С2-29-0,25Вт-500 Ом±0,1%-В.

Для подключения и коммутаций использовать штепсели однополюсные и перемычки РИЮУ.685693.055 из одиночного комплекта ЗИП.

23

ХР2

XP#

I

Выход! ,1( + (

Кпигрол1,Ц +)

1

2

Выход 1.1(-1

Конгроль1(-|

2

Выход 1.2(+)

Кпнтрпль2(+)

6

4

Выход 1.2(-)

Кон гроль2М

7

5

Вышsi ,3( 11

КишрилкЦ 1!

11

6

Выход 1.3(«)

Ki.Mirpwil.3M

12

7

Вычел! 4( <-)

к

Выход 1 Л-)

9

Выхол2.1(+}

III

Выход?.К-]

1 I

Выхол?.2( +}

12

Вых1ы2.2(-)

13

Вых1ы2..Ч 11

И

Выхл12.3Н

15

Вмхм2.4(+>

16

Выход?. 1'. -)

ХР1

1

Вы.хол3.1(+>

ВыхсыЗ.Н-]

1.

14ы\1'.:3 2<1:

4

Выход 3.2Н

5

ВычолЗ Ч+!

6

Вых<пЗ..З(-I

7

Выхол3.4(+)

к

ВыхолЗЛ-)

Рисунок А.2- Имитация точки расхода 0,5 Qmax. Остальное см. рисунок А.1

24

ХР2

ХР4

1

Выход 1.1(+|

Kn>npnm,l( + )

1

2

Выхол1.1(-)

КонтрольП-1

2

Выход !.?(+>

KiiHipii.-ii.21t)

о

4

Выход 1.2(-1

Кл*нцншь2(->

7

5

Выход 1..4 11

КиигршпЛ 1)

11

6

Выход 1 1(-|

КоИ7ро11|3| •(

13

7

Выхо. 11 4(1- >

к

Выход 1,4< -.1

9

Выход?. l(+t

1(1

Выход?. 1 (-)

li

Выхо,л?.?( +)

12

Вы.хал2.2(-1

15

Выход2.5( t!

14

Выход? ,5(-)

15

Выход2.4( + >

16

Выход? .4( -)

ХР1

1

Выход!. !(+>

■>

ВыхадЗ.К-)

Выхо :5.2(1 >

4

Bl.1X0.3 ?-|

5

Выход' '(' )

6

ВыходлЗ(-)

7

Выход! .4И+)

я

Выход!.4<-1

Poux"

+ 27V -

Рисунок А.З- Имитация точки расхода 0,9 Qmax. Остальное см. рисунок А.1

25

Приложение Б

(рекомендуемое)

Форма протокола первичной поверки

ПРОТОКОЛ №__

  • 1 Дата поверки «___»___________20___г.

  • 2 Наименование, условное обозначение поверяемого расходомера:

«СВИРЕЛЬ-РМ- 320 -150 - С - П - 12 - В1 - 1_1 - №№ РИЮУ.407254.006 ТУ.

  • 3 Заводской №___________

  • 4 Перечень используемых средств поверки

    Наименование средства поверки,

    Заводской номер

    Основные технические характеристики

5.Условия поверки:

- температура окружающего воздуха Токр. =______°C;

6 .Результаты поверки

  • 6.1 Внешний осмотр.

Результаты внешнего осмотра________________________________.

удовлетворительные, неудовлетворительные

Расходомер к поверке___________________________________

допущен, не допущен

  • 6.2 Проверка цифрового идентификатора метрологически значимой части ПО (контрольной суммы)

Результаты проверки.

Контрольная сумма__________

Вывод по результатам проверки контрольной суммы:

требованиям РИЮУ.407254.006 РЭ.

(соответствует, не соответствует)

  • 6.3 Проверка сопротивления изоляции.

Результаты проверки.

Сопротивление изоляции цепей питания относительно корпуса_______МОм.

Вывод по результатам определения сопротивления изоляции расходомера:

___________________ требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

26

  • 6.4 Опробование

Результаты диагностики исправности расходомера сведены в таблицу Б.1:

Таблица Б.1

Режим расходомера

Канал

i

Выход к

Состояние сигнальных цепей

Состояние выходных цепей

отметка о соответствии

норма

значение

норма

Работа

1

1

Таблица 3 методики

Таблица4 методики

2

3

4

2

1

2

3

4

3

1

2

3

4

Диагностика

1

1

ТаблицаЗ методики

Таблица4 методики

2

3

4

2

1

2

3

4

3

1

2

3

4

Результаты опробования

соответствуют, не соответствуют п. 6.4 Методики

Вывод по результатам опробования расходомера:

______________________ требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

6.5. Определение основной погрешности

Температура измеряемой среды градуировочная Тисг. =______°C.

Результаты поверки расходомера сведены в таблицу Б.2.

27

РИЮУ .407254.006 МИ

ю

00

го

-

Выход, п

-

Канал, к

СП

со

го

-

СП

со

го

-

Точка расхода, j

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 2 до 5

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

Допустимый диапазон установки расхода, %

(JJ

NJ

-

UJ

NJ

-

ио

NJ

-

ио

N0

-

00

N0

-

00

N0

-

00

к>

00

к>

GO

ГЭ

-

GO

ГЭ

-

Измерение,i

Фактический расход при /-том измерении, м3

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

гэ

GO

Среднее значение

Основная приведенная погрешность, %

Основная приведенная погрешность, % среднее значение

Таблица Б.2

РИЮУ.407254.006 МИ

00

Выход, п

-

Канал, к

СП

00

м

-

СП

00

м

-

Точка расхода, j

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

от 95 до

100

от 68 до

72

от 38 до 42

от 8 до 12

от 3 до 6

Допустимый диапазон установки расхода, %

со

м

-

со

м

-

си

м

-

си

м

-

си

м

-

си

м

-

си

м

-

си

м

-

СО

го

-

СО

го

-

Измерение, i

Фактический расход при /-том измерении, м3

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

ГО

со

Среднее значение

Основная приведенная погрешность, %

Основная приведенная погрешность, % среднее значение

Продолжение таблицы Б.2

РИЮУ.407254.006 МИ

СМ о

-

Выход, п

Канал, к

сл

W

14)

-

СЛ

W

14)

-

Точка расхода, j

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

Допустимый диапазон установки расхода, %

си

-

си

14»

-

си

14»

-

си

14»

-

си

14»

-

си

14»

-

си

14»

-

си

14»

-

СМ

Ю

-

GO

Ю

Измерение, i

Фактический расход при /-том измерении, м3

Значение аналогового выходного сигнала (Значение цифрового сигнала)

ю

GO

Среднее значение

Основная приведенная погрешность, %

Основная приведенная погрешность, % среднее значение

Продолжение таблицы Б.2

РИЮУ.407254.006 МИ

со

Выход, п

ю

Канал, к

СП

со

ю

-

СП

со

ю

-

Точка расхода, j

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

Допустимый диапазон установки расхода, %

си

NJ

-

си

NJ

-

си

NJ

-

си

NJ

-

си

NJ

-

си

NJ

-

си

NJ

-

си

NJ

-

СО

го

-

СО

го

-

Измерение,i

Фактический расход при г-том измерении, м3

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

ГО

со

Среднее значение

Основная приведенная погрешность, %

Основная приведенная погрешность, % среднее значение

Продолжение таблицы Б.2

РИЮУ.407254.006 МИ

СО м

го

-

Выход, п

GO

Канал, к

сл

GO

го

-

сл

GO

го

-

Точка расхода, j

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

Допустимый диапазон установки расхода, %

14)

-

14)

-

U)

14)

-

U)

14)

-

U)

14)

-

U)

14)

-

U)

14)

-

U)

14)

-

СО

го

-

СО

го

-

Измерение, i

Фактический расход при /-том измерении, м3

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

ГО

со

Среднее значение

Основная приведенная погрешность, %

Основная приведенная погрешность, % среднее значение

Продолжение таблицы Б.2

РИЮУ.407254.006 МИ

СО СО

со

Выход, п

со

Канал, к

сл

-U

со

ьо

-

сл

-U

со

ьо

-

Точка расхода, j

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

от 95 до

100

от 68 до

72

от 38 до

42

от 8 до 12

от 3 до 6

Допустимый диапазон установки расхода, %

СО

ГО

-

СО

ГО

-

со

NJ

-

со

NJ

-

со

NJ

-

со

NJ

-

со

NJ

-

со

NJ

-

СО

го

-

СО

го

-

Измерение, i

Фактический расход при /-том измерении, м3

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

ГО

со

Среднее значение

Основная приведенная погрешность, %

Основная приведенная погрешность, % среднее значение

Продолжение таблицы Б.2

Результаты поверки:

Основная допускаемая приведенная погрешность в диапазоне от 10 до 100% верхнего предела измерений не более_____%.

Основная допускаемая приведенная погрешность в диапазоне от 3 до 10% верхнего предела измерений не более_____%.

Вывод по результатам определения основной погрешности расходомера: требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

6.6 Определение вариации выходного сигнала Совмещают с определением основной погрешности.

Результаты поверки расходомера сведены в таблицу Б.З.

34

РИЮУ.407254.006 МИ

РИЮУ.407254.006 МИ

СО СЛ

NJ

-

Выход, и

|

Канал, к

l

NJ

NJ

-

-

NJ

NJ

-

Точка расхода, j

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

Допустимый диапазон установки расхода, %

UJ

Ю

-

UJ

Ю

-

UJ

Ю

-

UJ

Ю

-

UJ

Ю

-

UJ

NJ

-

UJ

Ю

-

UJ

Ю

-

Измерение, i

Фактический расход при /-том измерении, м3

уменьшение

увеличение

уменьшение

увеличение

Направление изменения расхода

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

ГО

со

Среднее значение

Основная приведенная погрешность, %

Вариация показаний, %

Таблица Б.З

РИЮУ .407254.006 МИ

1 А

00

Выход, п

-

Канал, к

-

ю

ю

-

-

ю

ю

-

Точка расхода, j

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

Допустимый диапазон установки расхода, %

(JO

ьэ

-

ьэ

-

ьэ

-

ьэ

-

иэ

ьэ

-

ьэ

-

ьэ

-

ьэ

-

Измерение, i

Фактический расход при /-том измерении, м3

уменьшение

увеличение

уменьшение

увеличение

Направление изменения расхода

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

ьэ

оэ

Среднее значение

Основная приведенная погрешность, %

Вариация показаний, %

Продолжение таблицы Б.З

РИЮУ .407254.006 МИ

м

-

Выход, п

м

Канал, к

—X

м

м

-

-

м

м

—X

Точка расхода, j

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

Допустимый диапазон установки расхода, %

(JJ

(JJ

(JJ

(JJ

(JJ

(JJ

-

(JJ

-

(JJ

Измерение, i

Фактический расход при /-том измерении, м3

уменьшение

увеличение

уменьшение

увеличение

Направление изменения расхода

Значение аналогового выходного сигнала (Значение цифрового сигнала)

м

QO

Среднее значение

Основная приведенная погрешность, %

Вариация показаний, %

Продолжение таблицы Б.З

РИЮУ .407254.006 МИ

LU

00

W

Выход, п

К)

Канал, к

1

К)

Ю

-

-

го

ю

-

Точка расхода, j

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

Допустимый диапазон установки расхода, %

си

NJ

-

си

NJ

си

NJ

СО

NJ

—А.

со

NJ

-

СО

NJ

-

СО

NJ

СО

NJ

Измерение, i

Фактический расход при /-том измерении, м3

уменьшение

увеличение

уменьшение

увеличение

Направление изменения расхода

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

гэ

со

Среднее значение

Основная приведенная погрешность, %

Вариация показаний, %

Продолжение таблицы Б.З

РИЮУ.407254.006 МИ

Продолжение таблицы Б.З

РИЮУ.407254.006 МИ

1

W

Выход, п

W

Канал, к

-

го

го

-

-

го

го

-

Точка расхода, j

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

от 3 до 6

от 58 до 62

от 58 до 62

от 3 до 6

Допустимый диапазон установки расхода, %

си

-

си

—X

си

—X

си

-

си

-

си

-

си

—X

си

-

Измерение, i

Фактический расход при /-том измерении, м3

уменьшение

увеличение

уменьшение

увеличение

Направление изменения расхода

-

Значение аналогового выходного сигнала (Значение цифрового сигнала)

го

со

Среднее значение

Основная приведенная погрешность, %

Вариация показаний, %

Продолжение таблицы Б.З

Результаты поверки вариации выходного сигнала расходомера:

Вариация выходного сигнала в диапазоне от 10 до 100% верхнего предела измерений не более_____%.

Вариация выходного сигнала в диапазоне от 3 до 10% верхнего предела измерений не более_____%.

Вывод по результатам определения вариации выходного сигнала расходомера: требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

6.7 Проверка устойчивости показаний расходомеров при изменении температуры измеряемой среды.

Температура измеряемой среды Тис. =______°C.

Результаты определения погрешности при температуре Тис. вносят в таблицу аналогичную таблице Б.2.

В таблицу Б.4 вносят средние значения погрешностей измерений по каждому выходу каждого канала и каждой точке расхода при градуировочной температуре и температуре Тис.

41

Таблица Б.4

Выход,

п

Канал, к

Точка расхода, j

Основная приведенная погрешность, %, при градуировочной температуре, среднее значение

Приведенная погрешность, % при температуре (Тис) от 15 до 25 °C, среднее значение

Изменение показаний расходомера на 10°С изменения температуры измеряемой среды

1

1

1

2

3

4

5

2

1

2

3

4

5

3

1

2

3

4

5

4

1

2

3

4

5

1

2

1

2

3

4

5

2

1

2

3

4

5

3

1

2

3

4

5

4

1

2

3

4

5

42

Продолжение таблицы Б.4

Выход, п

Канал, к

Точка расхода, j

Основная приведенная погрешность, %, при градуировочной температуре среднее значение

Приведенная погрешность, % при температуре (Тис) от 15 до 25 °C, среднее значение

Изменение показаний расходомера на 10°С изменения температуры измеряемой среды

1

3

1

2

3

4

5

2

1

2

3

4

5

3

1

2

3

4

5

4

1

2

3

4

5

Результаты проверки устойчивости показаний расходомеров при изменении температуры измеряемой среды.

Изменение выходного сигнала расходомера на каждые 10 °C изменения температуры измеряемой среды не более_____основной допускаемой погрешности.

Вывод по результатам проверки устойчивости показаний при изменении температуры измеряемой среды:

_____________________требованиям РИЮУ.407254.006 ТУ.

6.7 Определение основной приведенной погрешности беспроливным имитаци

онным методом.

  • 6.7.1 Температура поверяемой среды____°C (в диапазоне от 9 до 12 °C)

Значения корректирующего коэффициента а =_________(по приложению В).

Результаты замеров выходных сигналов в режиме имитации и расчетные значения имитируемых расходов приведены в таблице Б.5.

43

Таблица Б.5

Точка расхода т

Канал

Z

Выход

к

Измеренное значение выходного сигнала для

Расчетное значение выходного сигнала для

Приведенная погрешность для

аналогового выхода

Upmn , В, ИЛИ U рта, В

цифрового выхода

Цэрт,

(В коде)

аналогового выхода

Upmu» В,

ИЛИ

рта?

цифрового выхода

Цэрт, (В коде)

аналогового выхода

УИалн) /о,

ИЛИ

yikmat

цифрового выхода

Y1ктц» %

Е

О

o'

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

й

Е О сь o'

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

  • 6.7.2 Температура поверяемой среды____°C (в диапазоне от 38 до 43 °C).

Значения корректирующего коэффициента ат =_________(по приложению В).

Результаты замеров выходных сигналов в режиме имитации и расчетные значения имитируемых расходов приведены в таблице Б.6.

44

Таблица Б.6

Точка расхода т

Канал

i

Выход

к

Измеренное значение выходного сигнала для

Расчетное значение выходного сигнала для

Приведенная погрешность для

аналогового выхода Uртн , В, ИЛИ

U рта, В

цифрового выхода

Цэрт, (В коде)

аналогового выхода

Uртн1 В,

ИЛИ

Uрта •> В

цифрового выхода

Цэрт,

(в коде)

аналогового выхода

У Истн 1 /о 1

ИЛИ

'Yikma? к*

цифрового выхода

У ikmy > %

0,5Qmax

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

Е

О

о

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

Результаты поверки:

Основная допускаемая приведенная погрешность определенная беспроливным имитационным методом не более_____%.

Вывод по результатам определения основной приведенной погрешности определенная беспроливным имитационным методом:

___________________ требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

45

7 Заключение по результатам поверки:

Расходомер «СВИРЕЛЬ-РМ- 320 -150 - С - П1 - 12 - В1 - Ц - №№

_, техническим условиям РИЮУ.407254.006 ТУ. (соответствует, не соответствует)

____________________ /      __________________________________________________I М п              подпись                   расшифровка подписи лица, ответственного за поверку

«____»_______________20__г.

46

Приложение В

(обязательное)

Таблица значений корректирующего коэффициента

№ п/п

Температура окружающего воздуха °C

Значение коэффициента, а

№ п/п

Температура окружающего воздуха °C

Значение коэффициента, а

№ п/п

Температура окружающего воздуха

|        °C

Значение коэффициента, а

№ п/п

Температура окружающего воздуха °C

Значение коэффициента, а

№ п/п

Температура окружающего воздуха °C

Значение коэффициента, а

1

9,00

0,9643

36

16,00

0,9818

71

23,00

0,9963

106

1,0083

1,0181

141

37,00

1,0180

2

9,20

0,9648

37

16,20

0,9822

72

23,20

0,9967

107

1,0086

1,0184

142

37,20

1,0182

3

9,40

0,9654

38

16,40

0,9827

73

23,40

0,9971

108

1,0089

1,0187

143

37,40

1,0185

4

9,60

0,9659

39

16,60

0,9831

74

23,60

0,9974

109

1,0092

1,0190

144

37,60

1,0187

5

9,80

0,9664

40

16,80

0,9836

75

23,80

0,9978

110

1,0095

1,0193

145

37,80

1,0190

6

10,00

0,9670

41

17,00

0,9840

76

24,00

0,9982

111

1,0098

1,0196

146

38,00

1,0192

7

10,20

0,9675

42

17,20

0,9844

77

24,20

0,9986

112

1,0101

1,0199

147

38,20

1,0194

8

10,40

0,9680

43

17,40

0,9849

78

24,40

0,9989

113

1,0104

1,0202

148

38,40

1,0197

9

10,60

0,9686

44

17,60

0,9853

79

24,60

0,9993

114

1,0107

1,0205

149

38,60

1,0199

10

10,80

0,9691

45

17,80

0,9858

80

24,80

0,9996

115

1,0110

1,0208

150

38,80

1,0201

11

11,00

0,9696

46

18,00

0,9862

81

25,00

1,0000

116

1,0113

1,0211

151

39,00

1,0204

12

11,20

0,9701

47

18,20

0,9866

82

25,20

1,0004

117

1,0116

1,0214

152

39,20

1,0206

13

11,40

0,9706

48

18,40

0,9871

83

25,40

1,0007

118

1,0119

1,0217

153

39,40

1,0208

14

11,60

0,9711

49

18,60

0,9875

84

25,60

1,0011

119

1,0122

1,0220

154

39,60

1,0210

15

11,80

0,9716

50

18,80

0,9879

85

25,80

1,0014

120

1,0124

1,0222

155

39,80

1,0213

16

12,00

0,9722

51

19,00

0,9883

86

26,00

1,0018

121

1,0127

1,0225

156

40,00

1,0215

17

12,20

0,9727

52

19,20

0,9887

87

26,20

1,0021

122

1,0130

1,0228

157

40,20

1,0218

18

12,40

0,9732

53

19,40

0,9892

88

26,40

1,0024

123

1,0133

1,0231

158

40,40

1,0220

19

12,60

0,9737

54

19,60

0,9896

89

26,60

1,0028

124

1,0136

1,0234

159

40,60

1,0222

20

12,80

0,9742

55

19,80

0,9900

90

26,80

1,0031

125

1,0138

1,0236

160

40,80

1,0224

21

13,00

0,9747

56

20,00

0,9904

91

27,00

1,0035

126

1,0141

1,0239

161

41,00

1,0226

22

13,20

0,9751

57

20,20

0,9908

92

27,20

1,0038

127

1,0144

1,0242

162

41,20

1,0228

23

13,40

0,9756

58

20,40

0,9912

93

27,40

1,0041

128

1,0146

1,0245

163

41,40

1,0230

24

13,60

0,9761

59

20,60

0,9916

94

27,60

1,0045

129

1,0149

1,0247

164

41,60

1,0232

25

13,80

0,9766

60

20,80

0,9920

95

27,80

1,0048

130

1,0152

1,0250

165

41,80

1,0234

26

14,00

0,9771

61

21,00

0,9924

96

28,00

1,0051

131

1,0154

1,0253

166

42,00

1,0237

27

14,20

0,9776

62

21,20

0,9928

97

28,20

1,0055

132

1,0157

1,0255

167

42,20

1,0238

28

14,40

0,9780

63

21,40

0,9932

98

28,40

1,0058

133

1,0160

1,0258

168

42,40

1,0240

29

14,60

0,9785

64

21,60

0,9936

99

28,60

1,0061

134

1,0162

1,0261

169

42,60

1,0242

30

14,80

0,9790

65

21,80

0,9940

100

28,80

1,0064

135

1,0165

1,0263

170

42,80

1,0245

31

15,00

0,9794

66

22,00

0,9944

101

29,00

1,0067

136

1,0167

1,0266

171

43,00

1,0247

32

15,20

0,9799

67

22,20

0,9948

102

29,20

1,0071

137

1,0170

1,0268

172

43,20

1,0248

33

15,40

0,9804

68

22,40

0,9952

103

29,40

1,0074

138

1,0172

1,0271

173

43,40

1,0332

34

15,60

0,9808

69

22,60

0,9956

104

29,60

1,0077

139

1,0175

1,0273

174

43,60

1,0335

35

15,80

0,9813

70

22,80

0,9959

105

29,80

1,0080

140

1,0177

1,0276

175

43,80

1,0337

47

Приложение Г

(рекомендуемое)

Форма протокола периодической поверки ПРОТОКОЛ №__

  • 1 Дата поверки «___»___________20___г.

  • 2 Наименование, условное обозначение поверяемого расходомера:

«СВИРЕЛЬ-РМ- 20 -150 - С - П1 - 12 - В1 - U - №№ РИЮУ.407254.006 ТУ.

  • 3 Заводской №___________

  • 4 Перечень используемых средств поверки

    Наименование средства поверки,

    Заводской номер

    Основные технические характеристики

5.Условия поверки:

- температура окружающего воздуха Токр. =______°C;

6 .Результаты поверки

  • 6.1 Внешний осмотр.

Результаты внешнего осмотра________________________________.

удовлетворительные, неудовлетворительные

Расходомер к поверке___________________________________

допущен, не допущен

  • 6.2 Проверка цифрового идентификатора метрологически значимой части ПО (контрольной суммы)

Результаты проверки.

Контрольная сумма__________

Вывод по результатам проверки контрольной суммы:

__________________ требованиям РИЮУ.407254.006 РЭ.

(соответствует, не соответствует)

  • 6.3 Проверка сопротивления изоляции.

Результаты проверки.

Сопротивление изоляции цепей питания относительно корпуса_______МОм.

Вывод по результатам определения сопротивления изоляции расходомера:

___ требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

  • 6.4 Опробование

Результаты диагностики исправности расходомера сведены в таблицу Г.1:

48

Таблица Г.1

Режим расходомера

Канал

i

Выход

к

Состояние сигнальных цепей

Состояние выходных цепей

отметка о соответствии

норма

значение

норма

Работа

1

1

Таблица 3 методики

Т аблицаЗ методики

2

3

4

2

1

2

3

4

3

1

2

3

4

Диагностика

1

1

Таблица4 методики

Таблица4 методики

2

3

4

2

1

2

3

4

3

1

2

3

4

Результаты опробования ____________________________________.

соответствуют, не соответствуют п. 6.3.4 Методики

Вывод по результатам опробования расходомера: __________________ требованиям РИЮУ.407254.006 ТУ.

(соответствует,не соответствует)

  • 6.5 Определение основной приведенной погрешности беспроливным имитационным методом.

  • 6.5.1 Температура поверяемой среды____°C (в диапазоне от 9 до 12 °C)

Значения корректирующего коэффициента а =_________(по приложению В).

Результаты замеров выходных сигналов в режиме имитации и расчетные значения имитируемых расходов приведены в таблице Г.2.

49

Таблица Г.2

Точка расхода m

Канал

i

Выход

к

Измеренное значение выходного сигнала для

Расчетное значение выходного сигнала для

Приведенная погрешность для

аналогового выхода

UpmH, В, или Upmas В

цифрового выхода

Цэрт, (в коде)

аналогового выхода

UpmH » В,

ИЛИ

Upma, В

цифрового выхода

Цэрт,

(В коде)

аналогового выхода

'YikmH ,

ИЛИ

'Yikmai

цифрового выхода

4ikmy, %

Е

О o'

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

й Е О о о"

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

  • 6.5.2 Температура поверяемой среды____°C (в диапазоне от 38 до 43 °C).

Значения корректирующего коэффициента ат =_________(по приложению В).

Результаты замеров выходных сигналов в режиме имитации и расчетные значения имитируемых расходов приведены в таблице Г.З.

50

Таблица Г.З

Точка расхода m

Канал

i

Выход

к

Измеренное значение выходного сигнала для

Расчетное значение выходного сигнала для

Приведенная погрешность для

аналогового выхода UpmH, В, или Upma; В

цифрового выхода

Цэрт, (В коде)

аналогового выхода

UpmHj В,

ИЛИ

Upmaj В

цифрового выхода

Цэрт, (в коде)

аналогового выхода

УИапн’>

ИЛИ

Уikmai

цифрового выхода

'Yikmif > %

й

£ О in o'

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

й

£ О OS o'

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

Результаты поверки:

Основная допускаемая приведенная погрешность определенная беспроливным имитационным методом не более_____%.

Вывод по результатам определения основной приведенной погрешности определенная беспроливным имитационным методом:

____________________ требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

6.3 Определение основной приведенной погрешности беспроливным бездемон-тажным методом.

Температура поверяемой среды____°C (в диапазоне от 10 до 40 °C)

Значения корректирующего коэффициента ат =_________(по приложению В).

51

Результаты замеров выходных сигналов в режиме имитации и расчетные значения имитируемых расходов приведены в таблице Г.4.

Таблица Г.4

Точка расхода т

Канал

i

Выход

к

Измеренное значение выходного сигнала для

Расчетное значение выходного сигнала для

Приведенная погрешность для

аналогового выхода UpmH ■> В, ИЛИ

Uрта •> В

цифрового выхода

Цэрт, (В коде)

аналогового выхода

UpmH, В,

ИЛИ

Uрта ■> В

цифрового выхода

Цэрт,

(В коде)

аналогового выхода

У Папп 1

ИЛИ

УПапа>

цифрового выхода

УПапц ■> %

й

Е О' ип o'

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

й

Е

О o'

1

1

2

3

4

2

1

2

3

4

3

1

2

3

4

Результаты поверки:

Основная приведенная погрешность определенная беспроливным бездемон-

тажным методом не более_____%.

Вывод по результатам определения основной приведенной погрешности опре

деленная беспроливным бездемонтажным методом:

__________________ требованиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

52

7 Заключение по результатам поверки:

Расходомер «СВИРЕЛЬ-РМ- 320 -150 - С - П1 - 12 - В1 - Ц - №№ техническим условиям РИЮУ.407254.006 ТУ.

(соответствует, не соответствует)

______________________ / ______________________________________________________/ |-|               подпись                    расшифровка подписи лица, ответственного за поверку

«____»________________20___г.

53

РИЮУ.407254.006 МИ

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
