Методика поверки «Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex» (МП-242-2179-2017)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
УТВЕРЖДАЮ актора ФГУП ;елеева" <1 Пронин нряб, ж 2017 г.
Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ех Методика поверки
МП-242-2179-2017
в области
ФГУП
Заместитель руководителя научно-исследовательского отдела государственных эталонов ических измерений . Д.И. Менделеева" ___А.В. Колобова "09" ноября 2017 г.
Разработал ёр 1-й категории А.Л. Матвеев
г. Санкт-Петербург 2017 г.
Настоящая методика поверки распространяется на газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ех, выпускаемые фирмой "Gastron Со., Ltd", Республика Корея и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
1 Операции поверки
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта ме-то дики поверки |
Обязательность проведения при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4.1 Определение основной погрешности |
6.4.1 |
да |
да |
|
4.2 Определение вариации показаний |
6.4.2 |
да |
нет |
|
4.3 Определение времени установления показаний |
6.4.3 |
да |
нет |
-
1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.
2.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Измеритель параметров микроклимата «Метеоскоп» по ТУ 43 1110 - 002 -18446736 - 05, диапазон измерений относительной влажности от 3 до 98 %, относительная погрешность ± 3 %, диапазон измерений температуры от минус 10 °C до плюс 50 °C, относительная погрешность ± 0,2 °C, диапазон измерений давления в воздухе от 80 до 110 кПа |
|
Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А* | |
|
6 |
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В |
|
Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6.4 |
Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (технические характеристики ГС приведены в Приложении А) |
|
Рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т, ГГС-К), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, в комплекте с источниками микропотока, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 15075-09 | |
|
Комплекс газодинамический - рабочий эталон 2-го разряда ГДК-045, зав. № 01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 57490-14; | |
|
Рабочий эталон 1-го разряда комплекс ГГП-1, зав. № 01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48775-11; | |
|
Генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 19859-00. | |
|
Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марка А, Б по ТУ 6-21-5-82 в баллонах под давлением | |
|
Ротаметр РМ-А-0,1 Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,1 м3/ч, кл. точности 4* | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм* | |
|
Редуктор кислородный баллонный одноступенчатый БКО-50-4, наибольшее давление газа на входе 20 МПа* | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6><1,5 мм* | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм* |
2.2 Все средства поверки, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорта.
2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью Ч
3 Требования безопасности
3.1 При проведении поверки соблюдают следующие требования безопасности:
-
- помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;
-
- не допускается сбрасывать ГС в атмосферу рабочих помещений;
-
- содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;
’Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методики поверки, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
-
- должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
- при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.);
-
3.2 Требования к квалификации персонала
К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, ГОСТ 8.578-2014, руководством по эксплуатации газоанализаторов и прошедшие инструктаж по технике безопасности.
4 Условия поверки-
4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающей среды, °C 20 ± 5;
-
- диапазон относительной влажности окружающей среды, % от 30 до 80;
-
- атмосферное давление, кПа 101,3 ± 4,0,
мм рт.ст. 760 ±30;
-
- расход газовой смеси, дм3/мин 1,0 ± 0,1
-
-
- механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены.
-
5.1 Выполнить мероприятия по обеспечению условий безопасности.
-
5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
-
5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
-
5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.
-
5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.
-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:
-
-
- соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;
-
- соответствие маркировки требованиям руководства по эксплуатации;
-
- газоанализатор не должен иметь повреждений, влияющих на работоспособность.
-
6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подают электрическое питание, после чего на дисплее отображается модель газоанализатора и номер версии программного обеспечения, после чего газоанализатор переходит к самодиагностике.
-
По окончанию самодиагностики, при условии отсутствия ошибок газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация, на выходе газоанализатора появятся аналоговый и цифровой сигналы, соответствующие нормальной работе газоанализатора).
-
6.2.2 Результат опробования считают положительным, если:
-
- органы управления газоанализатора функционируют;
-
- во время самодиагностики отсутствуют сообщения об отказах;
-
- после окончания самодиагностики газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация, на выходе газоанализаторы появляются аналоговый и цифровой сигналы, соответствующие нормальной работе газоанализатора).
-
6.3 Подтверждение соответствия программного обеспечения
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается при включении газоанализатора либо через меню газоанализатора (номер версии отображается на вкладке «VERSION MODE» главного меню));
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
-
6.4 Определение метрологических характеристик
-
6.4.1 Определение основной погрешности
-
6.4.1.1 Определение основной погрешности газоанализаторов производят в следующей последовательности:
-
-

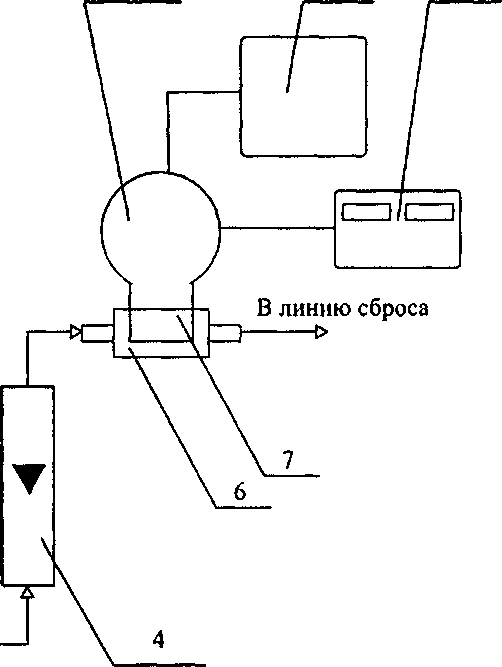

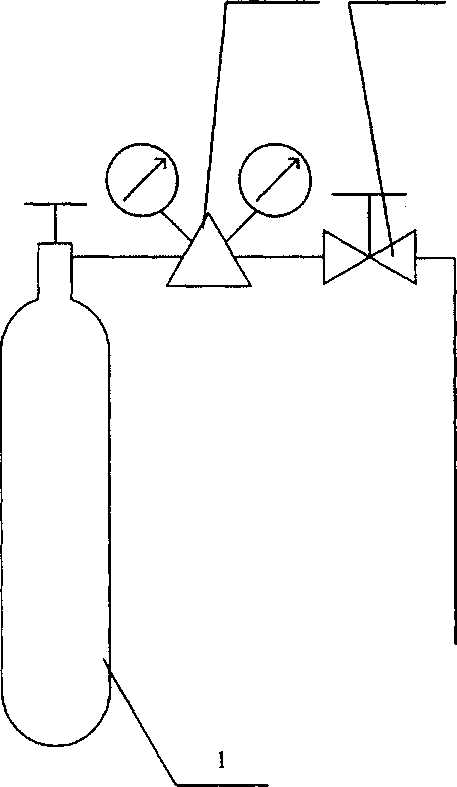

а) собирают газовую схему, представленную на рисунке Б. 1 Приложения Б;
б) на вход газоанализаторов подают ГС (Приложение А) в последовательности:
-
- №№ 1-2-3-2-1-3 при первичной поверке;
-
- №№ 1-2-3 при периодической поверке.
Время подачи каждой ГС не менее утроенного времени установления показаний, время подачи контролируют с помощью секундомера.
в) фиксируют установившиеся показания газоанализатора при подаче каждой ГС по:
-
- цифровому дисплею газоанализатора;
-
- по измерительному прибору, подключенному к аналоговому выходу газоанализатора;
-
- по цифровому выходу газоанализатора и по показаниям НART-коммуникатора (при наличии технической возможности).
г) по значению выходного токового сигнала рассчитывают значение содержания определяемого компонента на входе газоанализатора по формуле
С,=•£*•(/,-4), (1)
10
где Z; - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;
Св - значение содержания определяемого компонента, соответствующее верхней границе диапазона показаний, объемная доля, % (млн’1), или довзрывоопасная концентрация, % НКПР.
д) значение основной абсолютной погрешности газоанализатора Лобъемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация определяемого компонента, % НКПР, рассчитывают по формуле
4 = G - Cf, (2)
где Q -установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация определяемого компонента, % НКПР;
С? - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация определяемого компонента, % НКПР.
Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС С-4, % НКПР, рассчитывают по формуле
гд(%)
СД = J--ЮО,
(3)
Снкпр
где С^/о^ - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;
Снкпр ‘ объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР) согласно ГОСТ 30852.19-2002, %.
Значение основной относительной погрешности газоанализаторов 6[, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
С -С
8 = - Са--100.
(4)
Сд
Результаты испытания считают положительными, если основная погрешность газоанализаторов не превышает пределов, указанных в Приложении В.
-
6.4.2 Определение вариации показаний
Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.
Значение вариации показаний газоанализаторов т9д, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле
(5)
где Cf, С2 - результат измерений содержания определяемого компонента при подходе к точке 2 со стороны больших и меньших значений, объемная доля, % (млн"1), или довзрыво-опасная концентрация, % НКПР;
Л 0 - пределы допускаемой основной абсолютной погрешности газоанализатора, объ
емная доля определяемого компонента, % (млн"1), или довзрывоопасная концентрация определяемого компонента, % НКПР;.
Значение вариации показаний газоанализаторов $5, в долях от пределов допускаемой основной относительной погрешности, рассчитывают по формуле
(6)
где 6Q - пределы допускаемой основной относительной погрешности газоанализато
ра, %.
Результат испытания считают положительным, если вариация показаний газоанализаторов не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
6.4.3 Определение времени установления показаний
Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 в следующем порядке:
а) на вход газоанализатора подают ГС № 3, фиксируют установившиеся показания газоанализатора;
б) вычисляют значение, равное 0,9 установившихся показаний газоанализатора;
в) подают на вход газоанализатора ГС № 1, фиксируют установившиеся показания газоанализатора. Отклонение от нулевых показаний должно быть не более 0,5 в долях от предела допускаемой основной погрешности;
г) подают на вход газоанализатора ГС № 3, включают секундомер и фиксируют время достижения значения, рассчитанного в п. б).
При поверке газоанализаторов с определяемым компонентом кислород, определение времени установления показаний проводят в следующем порядке:
-
1) продувать газоанализатор чистым атмосферным воздухом в течение не менее 5 мин, зафиксировать показания газоанализатора;
-
2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);
-
3) подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);
-
4) снять насадку с газоанализатора и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).
Результаты испытания считают положительными, если время установления показаний не превышает, с:
-
- газоанализаторы моделей GIR-3000, GTD-2000-Ех 15
-
- газоанализаторы модели GTD-2000-Tx 45
-
7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.
-
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если сигнализатор по результатам поверки признан пригодным к применению, то на эксплуатационную документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.
-
7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.
Приложение А
(обязательное) Характеристики ГС, используемых при проведении поверки газоанализаторов
Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализато-ров модели GIR-3000
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
метан (СН4) |
От 0 до 4,4 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
2,05 % ± 7 % отн. |
4,1 %± 7 % отн. |
±2,5% отн. |
ГСО 10532-2014 (метан - азот) | |||
|
пропан (СзНв) |
От 0 до 1,7 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,79 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пропан - азот) | ||||
|
1,58 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (пропан - азот) | ||||
|
изобутан (i-С4Н10) |
От 0 до 1,3 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,6 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (изобутан - азот) | ||||
|
1,21 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (изобутан - азот) | ||||
|
н-пентан (С5Н12) |
От 0 до 1,1 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,55 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пентан - азот) | ||||
|
1,02 % ± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (пентан - азот) | ||||
|
циклопентан (С5Н10) |
От 0 до 1,4 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,65 % ± 7 % отн. |
±2,5 % отн. |
ГСО 10539-2014 (циклопентан -азот) | ||||
|
1,33 %± 5 % отн. |
±2,5 % отн. |
ГСО 10540-2014 (циклопентан -азот) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
гексан (СбНм) |
От 0 до 1,0 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,46 % ± 7 % отн. |
0,93 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (гексан - азот) | |||
|
гептан (С7Н16) |
От Одо 0,85 (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,42 % ± 7 % отн. |
0,79 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (гептан - азот) | |||
|
метиловый спирт (СНзОН) |
от 0 до 3,0 % (Аот 0 до 50 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
1,5% ±5 % отн. |
2,85 % ± 5 % отн. |
±2,5 % отн. |
ГСО 10540-2014 (метиловый спирт -азот) | |||
|
этиловый спирт (С2Н5ОН) |
От 0 до 1,55 % (от 0 до 50 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,78 % ± 10 % отн. |
1,4 %± 10% отн. |
* |
ГГП-1 | |||
|
этилен (С2Н4) |
От 0 до 2,3 (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
1,07 % ± 7 % отн. |
2,14 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (этилен - азот) | |||
|
толуол (СеНзСНз) |
от 0 до 0,5 (от 0 до 50 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,25 % ± 7 % отн. |
0,46 % ± 7 % отн. |
±2 % отн |
ГСО 10540-2014 (толуол - азот) | |||
|
бензол (СбНб) |
От 0 до 0,6 (от 0 до 50 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,3 % ± 7 % отн. |
0,56 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (бензол - азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
ацетон ((СНз)2СО) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,63 % ± 10 % отн. |
1,13 %± 10% отн. |
* |
ГГП-1 | |||
|
оксид этилена (С2Н4О) |
от 0 до 2,6 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
1,23 % ± 5 % отн. |
2,47 % ± 5 % отн. |
±2,5 % отн. |
ГСО 10540-2014 (оксид этилена -азот) | |||
|
этилацетат (С4НЮ2) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,5 % ± 10 % отн. |
0,9 % ± 10% отн. |
* |
ГГП-1 | |||
|
диоксид углерода (СОг) |
от 0 до 5 % |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±1,0% отн. |
ГСО 10531-2014 (диоксид углерода -азот) | |||
|
от 0 до 20 %** |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
10 % ± 5 % отн. |
±1,0 % отн. |
ГСО 10531-2014 (диоксид углерода -азот) | ||||
|
19,4 % ± 3 % отн. |
±0,6 % отн. |
ГСО 10531-2014 (диоксид углерода -азот) | ||||
|
оксид углерода (СО) |
от 0 до 1 % |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,5 % ± 5 % отн. |
0,95 % ± 5 % отн. |
±1,5 % отн. |
ГСО 10531-2014 (оксид углерода -азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
оксид углерода (СО) |
от 0 до 20 %** |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | ||
|
10% ±5 % отн. |
±1,0 % отн. |
ГСО 10531-2014 (оксид углерода -азот) | ||||
|
19,4 % ± 3 % отн. |
±0,6 % отн. |
ГСО 10531-2014 (оксид углерода -азот) | ||||
|
1,2-дихлорэтан (C2H4CI2) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | ||
|
1,5 %±7 % отн. |
2,89 % ± 7 % отн. |
±2,5 % отн. |
ГСО 10550-2014 (1,2-дихлорэтан -азот) | |||
|
метилциклогексан (С7Н14) |
от 0 до 0,575 % (от 0 до 50 % НКПР) |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | ||
|
0,28 % ± 7 % отн. |
0,53 % ± 7 % отн. |
±5 % отн. |
ГСО 10540-2014 (метилциклогексан - азот) | |||
|
закись азота (№0) |
от 0 до 4000 млн’1 |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | ||
|
0,027 % ± 10% отн. |
±3 % отн. |
ГСО 10532-2014 (закись азота - азот) | ||||
|
0,373 % ±7% отн. |
±5 % отн. |
ГСО 10532-2014 (закись азота - азот) | ||||
|
изопентан (и-С5Н12) |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,65 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (изопентан - азот) | ||||
|
1,3 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (изопентан - азот) | ||||
|
стирол (CsHs) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | ||
|
0,275 % ± 10 % отн. |
0,5 % ± 10% отн. |
* |
ГГП-1 | |||
Определяемый
компонент
Диапазон измерений объемной доли определяемого компонента
Номинальное значение объ
емной доли определяемого компонента в ГС, пределы
допускаемого отклонения
ГС № 1
ГС №2
ГС№3
Погрешность аттестации
Номер ГС по реестру ГСО или источник ГС
Примечания:
-
1) Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р МЭК 60079-20-1-2011.
-
2) Изготовители и поставщики стандартных образцов газовых смесей должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01.
-
3) Допускается использование в качестве ГС № 1 вместо азота особой чистоты сорт 2 по ГОСТ 9293-74 ПНГ - воздуха марки Б по ТУ 6-21-5-82.
-
4) ГГП-1 - рабочий эталон 1-го разряда - комплекс ГГП-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 48775-11.
* - Пределы допускаемой относительной погрешности A0(7f) для заданного значения объем
ной доли целевого компонента в ПГС X для ГГП-1 вычисляется по формуле: где Хнижн и Хверхн - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;
нижн.
нижн.)
ДОнач и Логои. _ пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %.
** * - При поверке газоанализаторов, с диапазонами измерений, не указанными в таблице, в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Се, а в качестве ГС № 3 - 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %. При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице.
Таблица А.2 - Технические характеристики ГС, используемых при поверке газоанализато-ров модели GTD-2000-Ех
|
Определяемый компонент |
Диапазон измерений объемной доли определяе-мото компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
метан (СН4) |
От 0 до 2,2 % (от 0 до 50 % НКПР) |
пнг-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
1,1 %±7 % отн. |
2,05 % ± 7 % отн. |
±2,5% отн. |
ГСО 10532-2014 (метан -воздух) | |||
|
пропан (СзН8) |
От 0 до 0,85 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,425 % ±7% отн. |
±4 % отн. |
ГСО 10541-2014 (пропан -воздух) | ||||
|
0,79 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пропан -воздух) | ||||
|
изобутан (i-С4Н10) |
От 0 до 0,65 % (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,33 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (изобутан - воздух) | ||||
|
0,6 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (изобутан - воздух) | ||||
|
н-пентан (С5Н12) |
От 0 до 0,55 % (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,275 % ±7% отн. |
±4 % отн. |
ГСО 10541-2014(пентан -воздух) | ||||
|
0,51 %±7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пентан -воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
циклопентан (CsHio) |
От 0 до 0,7 % (от 0 до 50 % НКПР) |
пнг-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,35 % ± 7 % отн. |
0,65 % ± 7 % отн. |
±5 % отн. |
ГСО 10540-2014(циклопентан - воздух) | |||
|
гексан (СбНм) |
От 0 до 0,5 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,25 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (гексан -воздух) | ||||
|
0,46 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (гексан -воздух) | ||||
|
гептан (С7Н16) |
От 0 до 0,425 (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,21 %± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (гептан -воздух) | ||||
|
0,39 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (гептан -воздух) | ||||
|
метиловый спирт (СНзОН) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
1,5 %± 5 % отн. |
2,85 % ± 5 % отн. |
±2,5 % отн. |
ГСО 10540-2014 (метиловый спирт -воздух) | |||
|
этиловый спирт (С2Н5ОН) |
От 0 до 1,55 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,78 % ± 10% отн. |
1,4 % ± 10 % отн. |
* |
ГГП-1 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
этилен (С2Н4) |
От 0 до 1,15 (от 0 до 50 % НКПР) |
пнг-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,58 % ± 7 % отн. |
1,07 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (этилен -воздух) | |||
|
толуол (СбН5СНз) |
от 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,25 % ± 7 % отн. |
0,46 % ± 7 % отн. |
±2 % отн |
ГСО 10540-2014 (толуол -воздух) | |||
|
бензол (СбНб) |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,3 % ± 7 % отн. |
0,56 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (бензол -воздух) | |||
|
ацетон ((СНз)гСО) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,63 % ± 10% отн. |
1,13 % ± 10% отн. |
* |
ГГП-1 | |||
|
этилацетат (С4Н8О2) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,5 % ± 10% отн. |
0,9 %± 10 % отн. |
* |
ГГП-1 | |||
|
1,2-дихлорэтан (C2H4CI2) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
1,5 %± 7 % отн. |
2,89 % ± 7 % отн. |
±2,5 % отн. |
ГСО 10550-2014 (1,2-дихлорэтан -воздух) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
изопентан (и-С5Н12) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
- |
Марки Б по ТУ 6-21-5-82 | ||
|
0,275 % ±7% отн. |
±4 % отн. |
ГСО 10541-2014 (изопентан - воздух) | ||||
|
0,51 %±7 % отн. |
±2 % отн. |
ГСО 10540-2014 (изопентан - воздух) | ||||
|
стирол (CsHs) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,25 % ± 10% отн. |
0,45 % ± 10% отн. |
* |
ГГП-1 | |||
|
ацетилен (С2Н2) |
от 0 до 1,15% (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,58 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (ацетилен - воздух) | ||||
|
1,07 %±7 % отн. |
±3 % отн. |
ГСО 10541-2014 (ацетилен - воздух) | ||||
|
аммиак (NH3) |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
3,75 % ± 7 % отн. |
7,0 % ± 7 % отн. |
±2,5 % отн. |
ГСО 10547-2014 (аммиак -воздух) | |||
|
1,3-бутадиен (С4Нб) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,35 % ± 7 % отн. |
0,65 % ± 7 % отн. |
±5 % отн. |
ГСО 10540-2014 (1,3-бутадиен -воздух) | |||
|
1-бутен (СдШ) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,4 % ± 7 % отн. |
±4 % отн |
ГСО 10541-2014 (1-бутен -воздух) | ||||
|
0,74 % ± 7 % отн. |
±2 % отн |
ГСО 10540-2014 (1-бутен -воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
циклопентан (CsHio) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
- |
Марки Б по ТУ 6-21-5-82 | ||
|
0,35 % ± 7 % отн. |
0,65 % ± 7 % отн. |
±5 % отн. |
ГСО 10540-2014(циклопентан - воздух) | |||
|
циклопропан (СзНб) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
- |
Марки Б по ТУ 6-21-5-82 | ||
|
0,6 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014(циклопропан - воздух) | ||||
|
1,12 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014(циклопропан - воздух) | ||||
|
этан (СгНб) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
ПНГ- воздух |
- |
Марки Б по ТУ 6-21-5-82 | ||
|
0,63 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (этан -воздух) | ||||
|
1,12 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (этан -воздух) | ||||
|
водород (Нг) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
ПНГ- воздух |
- |
Марки Б по ТУ 6-21-5-82 | ||
|
1,0% ±7 % отн. |
±3 % отн. |
ГСО 10532-2014(водород - воздух) | ||||
|
1,86 %± 7 % отн. |
±2,5 % отн. |
ГСО 10532-2014 (водород - воздух) | ||||
|
изооктан (и- С8Н18) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
- |
Марки Б по ТУ 6-21-5-82 | ||
|
0,175 % ±7% отн. |
0,32 % ± 7 % отн. |
±5 % отн. |
ГСО 10540-2014 (изооктан - воздух) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
пропилен (СзНб) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марки Б по ТУ 6-21-5-82 | |||
|
0,5 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014(пропилен - воздух) | ||||
|
0,93 % ± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (пропилен - воздух) | ||||
|
Примечания:
* - Пределы допускаемой относительной погрешности Ао(^) Для заданного значения объемной доли целевого компонента в ПГС X для ГГП-1 вычисляется по формуле: А / 1 [ A 1 , (А' ХниЖн.) (|Ао/сОи.| )АоиаЧ.|) - |лонач.|+ (X - X } верхи. нижи. / ) гДе и Хверхн - нижняя и верхняя граница диапазона воспроизведения объемной доли целево го компонента, %; Д0„ач и Д0кон - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %. | ||||||
Таблица А.З - Технические характеристики ГС, используемых при поверке газоанализато-ров модели GTD-2000-Tx
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
озон (Оз) |
От 0 до 0,1 млн'1 |
нулевой воздух |
0,05 млн'1 ± 10% отн. |
0,09 млн'1 ± 10% отн. |
±5% отн. |
ГС-024 |
|
От 0 до 1 млн'1 |
нулевой воздух |
0,5 млн'1 ± 10 % отн. |
0,9 млн'1 ± 10 % отн. |
±5% отн. |
ГС-024 | |
|
диоксид азота (NO2) |
От 0 до 2 млн'1 |
ПНГ -воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,0001 % ± 30 % отн. |
±5 % отн. |
ГСО 10546-2014 (диоксид азота -азот) | ||||
|
0,000166 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (диоксид азота -азот) | ||||
|
От 0 до 10 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,0005 % ± 20 % отн. |
0,00083 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (диоксид азота -азот) | |||
|
От 0 до 200 млн'1* |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,01 % ± 10 % отн. |
0,018% ± 10 % отн. |
±2,5 % отн. |
ГСО 10546-2014 (диоксид азота -азот) | |||
|
оксид азота (NO) |
От 0 до 10 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,0005 % ± 20 % отн. |
0,00083 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (оксид азота -азот) | |||
|
оксид азота (NO) |
От 0 до 50 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0025 % ± 10% отн. |
0,0045 % ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (оксид азота - азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
оксид азота (NO) |
От 0 до 100 млн'1* |
пнг-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,005 % ± 10 % отн. |
0,009% ± 10 % отн. |
±2,5 % отн. |
ГСО 10546-2014 (оксид азота - азот) | |||
|
оксид углерода (СО) |
От 0 до 20 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,001 % ± 20 % отн. |
±8 % отн. |
ГСО 10532-2014 (оксид углерода -воздух) | ||||
|
0,0018 % ± 10 % отн. |
±5 % отн. |
ГСО 10532-2014 (оксид углерода -воздух) | ||||
|
От 0 до 150 млн'1 |
ПНГ- воздух- |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0075 % ± 10% отн. |
0,0136 % ± 10% отн. |
±5 % отн. |
ГСО 10532-2014 (оксид углерода -воздух) | |||
|
От 0 до 400 млн'1* |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,02 % ± 10 % отн. |
0,036 % ± 10 % отн. |
±5 % отн. |
ГСО 10532-2014 (оксид углерода -воздух) | |||
|
диоксид серы (SO2) |
От 0 до 10 млн'1 |
ПНГ-воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||
|
0,0005 % ± 20 % отн. |
0,00083 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (диоксид серы -воздух) | |||
|
От 0 до 100 млн'1* |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 % ± 10 % отн. |
0,009 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10546-2014 (диоксид серы -воздух) | |||
|
хлористый водород (НС1) |
От 0 до 5 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,00025 % ± 20 % отн. |
0,00041 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (хлористый водород - азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
хлористый водород (НС1) |
От 0 до 15 млн'1 |
пнг-в оз дух |
Марка А по ТУ 6- 21-5-82 | |||
|
- |
0,00075 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (хлористый водород - азот) | |||
|
0,00136% ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (хлористый водород - азот) | ||||
|
хлор (Ch) |
от 0 до 1 млн'1 |
пнг-в оз дух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,00005 % ± 50 % отн. |
±10 % отн. |
ГСО 10546-2014 (хлор - азот) | ||||
|
0,000077 % ± 30 % отн. |
±5 % отн. |
ГСО 10546-2014 (хлор - азот) | ||||
|
от 0 до 3 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,00015 % ± 20 % отн. |
0,00025 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (хлор - азот) | |||
|
от 0 до 20 млн'1* |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,001 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (хлор - азот) | ||||
|
0,0018% ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (хлор - азот) | ||||
|
сероводород (HzS) |
от 0 до 10 млн'1 |
ПНГ-воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||
|
0,0005 % ± 20 % отн. |
0,00083 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (сероводород -воздух) | |||
|
от 0 до 30 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,0015 % ± 10% отн. |
0,0027 % ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (сероводород -воздух) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
сероводород (H2S) |
от 0 до 500 млн'1* |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,025 % ± 10 % отн. |
0,045 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10546-2014 (сероводород -воздух) | |||
|
аммиак (NH3) |
от 0 до 20 млн'1 |
ПНГ-воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||
|
0,001 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (аммиак - воздух) | ||||
|
0,0018 % ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (аммиак - воздух) | ||||
|
от 0 до 75 млн'1 |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0038 % ± 10 % отн. |
0,0068 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10546-2014 (аммиак - воздух) | |||
|
от 0 до 200 млн'1* |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,01 % ± 10 % отн. |
0,02 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10546-2014 (аммиак - воздух) | |||
|
фтористый водород (HF) |
от 0 до 9 млн'1 |
ПНГ-воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||
|
0,00045 % ± 20 % отн. |
0,00075 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (фтористый водород - азот) | |||
|
кислород (02) |
от 0 до 25 % |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | ||
|
12,5 % ± 5 % отн. |
±2 % отн. |
ГСО 10532-2014 (кислород - азот) | ||||
|
23,8 % ± 5 % отн. |
±1 % отн. |
ГСО 10532-2014 (кислород - азот) | ||||
|
от 0 до 30 % |
азот |
- |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
15% ±5 % отн. |
±2 % отн. |
ГСО 10532-2014 (кислород - азот) | ||||
|
28,5 % ± 5 % отн. |
±1 % отн. |
ГСО 10532-2014 (кислород - азот) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
водород (Нг) |
от 0 до 2000 млн'1 |
ПНГ- воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,1 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10531-2014 (водород -воздух) | ||||
|
0,18% ±7 % отн. |
±3 % отн. |
ГСО 10532-2014 (водород -воздух) | ||||
|
от 0 до 4000 млн'1* |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,2 % ± 10 % отн. |
0,37 % ± 7 % отн. |
±3 % отн. |
ГСО 10532-2014 (водород -воздух) | |||
|
уксусная кислота (С2Н4О2) |
от 0 до 20 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
10 млн'1 ± 15 % отн. |
17,4 млн'1 ± 15 % отн. |
±5 % отн. |
ГГС-Т или ГГС-К с источником микропотока С2Н4О2 ИМ104-М-А2 | |||
|
арсин (АэНз) |
от 0 до 0,3 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,15 млн'1 ± 10 % отн. |
0,27 млн'1 ± 10% отн. |
± 7 % отн. |
ГДК-045 | |||
|
бром (Вгг) |
от 0 до 3 млн'1* |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
1,5 млн'1 ± 15% отн. |
2,6 млн'1 ± 15 % отн. |
±5 % отн. |
ГГС-Т или ГГС-К с источником микропотока Вгг ИМ159-М-А2 | |||
|
дисульфид углерода (CS2) |
от 0 до 100 млн'1 |
ПНГ -воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 % ± 10 % отн. |
0,009 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10537-2014 (дисульфид углерода - азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
карбонил сульфид (COS) |
от 0 до 100 млн'1 |
пнг-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 % ± 10 % отн. |
0,009% ± 10 % отн. |
±2,5 % отн. |
ГСО 10537-2014 (карбонил сульфид - азот) | |||
|
от 0 до 2000 млн'1* |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,1 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10537-2014 (карбонил сульфид - азот) | ||||
|
0,19% ±5 % отн. |
±3 % отн. |
ГСО 10537-2014 (карбонил сульфид - азот) | ||||
|
этилен (С2Н4) |
от 0 до 200 млн'1 |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,01 % ± 20 % отн. |
±3 % отн. |
ГСО 10540-2014 (этилен - воздух) | ||||
|
0,0173 % ± 15 % отн. |
±2,5 % отн. |
ГСО 10540-2014 (этилен - воздух) | ||||
|
этилен (С2Н4) |
от 0 до 2000 млн'1 |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,1 % ± 15 % отн. |
±2,5 % отн. |
ГСО 10540-2014 (этилен - воздух) | ||||
|
0,186% ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (этилен - воздух) | ||||
|
этанол (С2Н5ОН) |
от 0 до 50 млн'1 |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
25 млн'1 ± 15 % отн. |
43 млн'1 ± 15 % отн. |
±5 % отн. |
ГГС-Т или ГГС-К с источником микропотока С2Н5ОН ИМ62 - М - А2 | |||
|
метилацетат (СзНбОг) |
от 0 до 200 млн'1 |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,01 % ± 10 % отн. |
0,018% ± 10 % отн. |
±2,5 % отн. |
ГСО 10534-2014 (метилацетат -воздух) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
этиленоксид (С2Н4О) |
от 0 до 30 млн'1 |
пнг-воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||
|
0,0015 % ± 10% отн. |
0,0027 % ± 10% отн. |
±2,5 % отн. |
ГСО 10534-2014 (этиленоксид -воздух) | |||
|
от 0 до 100 млн'1 |
ПНГ- воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,005 % ± 10 % отн. |
0,009% ± 10 % отн. |
±2,5 % отн. |
ГСО 10534-2014 (этиленоксид -воздух) | |||
|
этилмеркап-тан (C2H6S) |
от 0 до 50 млн'1 |
ПНГ-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,0025 % ± 10% отн. |
0,0045 % ± 10% отн. |
±2,5 % отн. |
ГСО 10537-2014 (этилмеркаптан -азот) | |||
|
формальдегид (СН2О) |
от 0 до 10 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
5 млн'1 ± 15 % отн. |
8,6 млн'1 ± 15 % отн. |
±7 % отн. |
ГГС-Т или ГГС-К с источником микропотока СН2О ИМ94-М-А2 | |||
|
цианистый водород (HCN) |
от 0 до 30 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0015 % ± 10% отн. |
0,0027 % ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (цианистый водород - азот) | |||
|
изопропанол (i-CaHvOH) |
от 0 до 50 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0025 % ± 10% отн. |
0,0045 % ± 10% отн. |
±2,5 % отн. |
ГСО 10534-2014 (изопропанол -азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
изопропанол (i-C3H7OH) |
от 0 до 100 млн'1* |
пнг- воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,005 % ± 10 % отн. |
0,009 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10534-2014 (изопропанол -азот) | |||
|
метиловый спирт (СНзОН) |
от 0 до 50 млн'1 |
пнг- воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0025 % ± 10% отн. |
0,0045 % ± 10% отн. |
±2,5 % отн. |
ГСО 10534-2014 (метиловый спирт - воздух) | |||
|
от 0 до 100 млн'1* |
пнг- воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 % ± 10 % отн. |
0,009 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10534-2014 (метиловый спирт - воздух) | |||
|
монометиламин (CHsN) |
от 0 до 100 млн'1 |
пнг- воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 % ± 10 % отн. |
0,009 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10534-2014 (монометиламин -азот) | |||
|
метилмер-каптан (CHsSH) |
от 0 до 50 млн'1 |
пнг- воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0025 % ± 10 % отн. |
0,0045 % ± 10% отн. |
±2,5 % отн. |
ГСО 10537-2014 (метилмеркаптан -азот) | |||
|
фенол (СбНбО) |
от 0 до 10 млн'1 |
пнг- воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
5 млн'1 ± 15 % отн. |
8,6 млн'1 ± 15 % отн. |
±5 % отн. |
ГГС-Т или ГГС-К с источником микропотока СбНбО ИМ89-М-А2 | |||
|
фосген (СОСИ) |
от 0 до 1 млн'1 |
пнг- воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,00005 % ± 50 % отн. |
0,000076 % ± 30 % отн. |
±5 % отн. |
ГСО 10546-2014 (фосген - азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
фосфин (РНз) |
от 0 до 1 млн1 |
пнг-воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||
|
0,00005 % ± 50 % отн. |
0,000076 % ± 30 % отн. |
±5 % отн. |
ГСО 10546-2014 (фосфин - азот) | |||
|
изопропил-меркаптан (i-C3H7SH) |
от 0 до 50 млн’1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0025 % ± 10% отн. |
0,0045 % ± 10% отн. |
±2,5 % отн. |
ГСО 10537-2014 (изопропилмер-каптан - азот) | |||
|
пропилмер-каптан (C3H7SH) |
от 0 до 100 млн’1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 % ± 10 % отн. |
0,009 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10537-2014 (пропилмеркаптан - азот) | |||
|
моносилан (SiH4) |
от 0 до 15 млн'1* |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,00075 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (моносилан - азот) | ||||
|
0,00136 % ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (моносилан - азот) | ||||
|
хлорид кремния (SiCU) |
от 0 до 15 млн’1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,00075 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (хлорид кремния -азот) | ||||
|
0,00136 % ± 10% отн. |
±2,5 % отн. |
ГСО 10546-2014 (хлорид кремния -азот) | ||||
|
триметиламин (C3H9N) |
от 0 до 100 млн’1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 % ± 10 % отн. |
0,009 % ± 10 % отн. |
±2,5 % отн. |
ГСО 10534-2014 (триметиламин -азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
винилхлорид (C2H3CI) |
от 0 до 30 млн'1 |
пнг-воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||
|
0,0015% ± 10% отн. |
0,0027 % ± 10% отн. |
±2,5 % отн. |
ГСО 10549-2014 (винилхлорид -азот) | |||
|
Примечания:
* - При поверке газоанализаторов, с диапазонами измерений, не указанными в таблице, в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Се, а в качестве ГС № 3 - 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %. При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице. | ||||||
Приложение Б
(рекомендуемое)
Схема подачи ГС при проведении поверки
1 - источник ГС (баллон или ГГС и т.д.); 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - ротаметр (индикатор расхода); 5 - газоанализатор; 6 - насадка для подачи ГС;
7 - датчик газоанализатора; 8 - источник питания; 9 - вторичный прибор (вольтметр универсальный, подключенный к аналоговому выходу газоанализатора, ПК, подключенный к цифровому выходу газоанализатора, HART коммуникатор).
Рисунок Б.1 - Схема подачи ГС на газоанализаторы
Приложение В
(рекомендуемое) Метрологические характеристики газоанализаторов Gastron моделей GIR-3000, GTD-2000-Tx,
GTD-2000-Ех
Таблица В.1 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной по-грешности газоанализаторов GIR-3000
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности 2) |
Пределы допускаемой погрешности 6) | |||
|
довзрывоопасных концентраций, % НКПР3) |
объемной доли,% |
абсолютной |
относи тельной, % |
абсолютной, % НКПР |
относительной, % | |
|
метан (С Hi) |
От 0 до 50 включ. |
±5 % НКПР |
- |
+9 |
- | |
|
Св. 50 до 100 |
- |
±10 |
- |
±18 | ||
|
пропан (СзН8) |
От 0 до 50 включ. |
±5 % НКПР |
- |
±9 |
- | |
|
Св. 50 до 100 |
- |
±10 |
- |
±18 | ||
|
изобутан (и- |
От 0 до 50 включ. |
±5 % НКПР |
■ - |
+9 |
- | |
|
С4Н10) |
Св. 50 до 100 |
- |
1 10 |
- |
t 18 | |
|
пентан (С5Н12) |
От 0 до 50 включ. |
±5 % НКПР |
- |
±9 |
- | |
|
Св. 50 до 100 |
- |
±10 |
- |
±18 | ||
|
циклопентан |
От 0 до 50 включ. |
±5 % НКПР |
- |
±9 |
- | |
|
(С5Ню) |
Св. 50 до 100 |
- |
+10 |
- |
±18 | |
|
гексан (СбНм) |
От 0 до 50 включ. |
±5 % НКПР |
- |
19 |
- | |
|
Св. 50 до 100 |
- |
±10 |
- |
±18 | ||
|
гептан (С7Н16) |
От 0 до 50 включ. |
±5 % НКПР |
- |
±9 |
- | |
|
Св. 50 до 100 |
- |
±10 |
- |
±18 | ||
|
метиловый спирт (СНзОН) |
От 0 до 50 включ. |
±5 % НКПР |
- |
±9 | ||
|
этиловый спирт (С2Н5ОН) |
От 0 до 50 включ. |
±5 % НКПР |
- |
±9 | ||
|
этилен (С2Н4) |
От 0 до 50 включ. |
±5 % НКПР |
- |
(9 |
- | |
|
Св. 50 до 100 |
- |
110 |
- |
И8 | ||
|
ТОЛУОЛ (С7Н8) |
От 0 до 50 включ. |
±5 % НКПР |
- |
±9 |
- | |
|
бензол (СбНб) |
От 0 до 50 включ. |
±5 % НКПР |
- |
+9 |
- | |
|
ацетон (СН3СОСН3) |
От 0 до 50 включ. |
±5 % НКПР |
- |
+9 |
- | |
|
оксид этилена |
От 0 до 50 включ. |
±5 % НКПР |
- |
+9 |
- | |
|
(С2Н4О) |
Св. 50 до 100 |
- |
±10 |
- |
±18 | |
|
этилацетат (С4Н8О2) |
От 0 до 50 включ. |
±5 % НКПР |
±9 |
- | ||
|
диоксид углерода (СО2) |
От 0 до 5 |
±(0,05+ 0,05Сх) % (об.д.)4) | ||||
|
От 0 до 205) |
±(0,2+ 0,05Сх) % (об.д.) | |||||
|
Определяемый компонент |
Диапазон измерений 0 |
Пределы допускаемой основной погрешности 21 |
Пределы допускаемой погрешности 6) | |||
|
довзрывоопасных концентраций, % НКПР31 |
объемной доли, % |
абсолютной |
относительной, % |
абсолютной, % НКПР |
относительной, % | |
|
оксид углерода (СО) |
От 0 до 1 |
±(0,01 + 0,05Сх) % (об.д.) | ||||
|
От 0 до 205) |
: (0.2 1 0,05Сх) % (об.д.) | |||||
|
1,2-дихлорэтан (C2H4CI2) |
От 0 до 50 включ. |
- |
±5 % НКПР |
- |
±9 |
- |
|
метилциклогек сан (С7Н14) |
От 0 до 50 включ. |
- |
±5 % НКПР |
- |
±9 |
- |
|
закись азота (N2O) |
От 0 до 300 млн'1 включ |
±45 млн'1 | ||||
|
Св. 300 до 4000 млн'1 |
4 15 |
j | ||||
|
изопентан (и- |
От 0 до 50 включ. |
- |
±5 % НКПР |
- |
±9 |
- |
|
С5Н12) |
Св. 50 до 100 |
- |
- |
±10 |
- |
±18 |
|
стирол (CsHs) |
От 0 до 50 включ. |
- |
±5 % НКПР |
- |
49 |
- |
11 Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.
21 В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.
31 Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.
-
4) Свх - значение объемной доли определяемого компонента на входе газоанализатора, %.
-
5) Допускается поставка газоанализаторов с диапазонами измерений с верхней границей, отличающейся от указанной в таблице, но ее не превышающей. Пределы допускаемой основной абсолютной погрешности в таком случае выражаются формулой
Ао • (</ 4- 0.05-С ).
где а = 0,01-Се, Св верхний предел диапазона измерений объемной доли определяемого компонента, %.
61 В рабочих условиях эксплуатации, для газовых сред, содержащих только один опреде-ляемый компонент.
Таблица В.2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной по-
|
грешности газоанализаторов GTD-2000-Ех | |||
|
Определяемый компонент |
Диапазон измерений довзрывоопасных концентраций,0 % НКПР41 |
Пределы допускаемой основной абсолютной погрешности21, % НКПР |
Пределы допускаемой абсолютной погрешности31, % НКПР |
|
метан (СН4) |
От 0 до 50 |
±5 |
±9 |
|
пропан (СзНв) |
От 0 до 50 |
±5 |
±9 |
|
изобутан (И-С4Н10) |
От 0 до 50 |
±5 |
4 9 |
|
пентан (С5Н12) |
От 0 до 50 |
±5 |
>9 |
|
циклопентан (С5Н10) |
От 0 до 50 |
±5 |
±9 |
|
Определяемый компонент |
Диапазон измерений довзрывоопасных концентраций, б % НКПР4) |
Пределы допускаемой основной абсолютной погрешности2^, % НКПР |
Пределы допускаемой абсолютной погрешности3), % НКГ1Р |
|
гексан (СбНн) |
От 0 до 50 |
±5 |
±9 |
|
гептан (С7Н 1б) |
От 0 до 50 |
+5 |
19 |
|
метиловый спирт (СНзОН) |
От 0 до 50 |
+5 |
19 |
|
этиловый спирт (С2Н5ОН) |
От 0 до 50 |
±5 |
±9 |
|
этилен (С2Н4) |
От 0 до 50 |
±5 |
±9 |
|
толуол (С7Н8) |
От 0 до 50 |
±5 |
19 |
|
бензол (СбНб) |
От 0 до 50 |
±5 |
±9 |
|
ацетон (СН3СОСН3) |
От 0 до 50 |
±5 |
.1:9 |
|
этилацетат (СдШОг) |
От 0 до 50 |
±5 |
±9 |
|
1,2-дихлорэтан (C2H4CI2) |
От 0 до 50 |
±5 |
±9 |
|
изопентан (И-С5Н12) |
От 0 до 50 |
±5 |
±9 |
|
стирол (CsHs) |
От 0 до 50 |
±5 |
±9 |
|
ацетилен (С2Н2) |
От 0 до 50 |
±5 |
±9 |
|
аммиак (NH3) |
От 0 до 50 |
±5 |
19 |
|
1,3-бутадиен (С4Н6) |
От 0 до 50 |
±5 |
.19 |
|
1 -бутен (С4Н8) |
От 0 до 50 |
±5 |
.4:9 |
|
циклопентан (С5Н10) |
От 0 до 50 |
±5 |
1.9 |
|
циклопропан (СзНб) |
От 0 до 50 |
±5 |
49 |
|
этан (СгНб) |
От 0 до 50 |
±5 |
19 |
|
водород (Нг) |
От 0 до 50 |
±5 |
±9 |
|
изооктан (h-CsHis) |
От 0 до 50 |
±5 |
±9 |
|
пропилен (СзНб) |
От 0 до 50 |
±5 |
4:9 |
О Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.
-
2) В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.
-
3) В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.
-
4) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.
Таблица В.З - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной по-грешности газоанализаторов GTD-2000-Tx
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной абсолютной погрешности ’) |
Назначение J) |
|
озон (Оз) |
От 0 до 0,1 млн’1 |
От 0 до 0,1 млн'1 |
±0,03 млн’1 |
А |
|
От 0 до 1 млн’1 |
От 0 до 1,0 млн’1 |
±0,1 млн’1 |
А | |
|
диоксид азота (NO2) |
От 0 до 2 млн’1 |
От 0 до 2 млн’1 |
4 0,3 млн’1 |
А |
|
От 0 до 10 млн’1 |
От 0 до 10 млн’1 |
±(0,110,10-Сх) млн’12) |
А | |
|
От 0 до 200 млн’14) |
От 0 до 200 млн’1 |
±(2±0,10-Сх) млн’1 |
А |
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной абсолютной погрешности 11 |
Назначение j) |
|
оксид азота (NO) |
От 0 до 10 млн'1 |
От 0 до 10 млн'1 |
±1,5 млн'1 |
А |
|
От 0 до 50 млн'1 |
От 0 до 50 млн'1 |
±(0,5+0,10-Сх) млн'1 |
А | |
|
От 0 до 100 млн'14> |
От 0 до 100 млн'1 |
±(1,0+0,10-Сх) |
А | |
|
млн'1 | ||||
|
оксид углерода (СО) |
От 0 до 20 млн’1 |
От 0 до 20 млн’1 |
1 5 млн 1 |
А |
|
От 0 до 150 млн'1 |
От 0 до 150 млн'1 |
±(1,5+0,10-Сх) млн'1 |
К | |
|
От 0 до 400 млн'14) |
От 0 до 400 млн'1 |
±(4,0+0,10-Сх) млн’1 |
А | |
|
диоксид серы (SO2) |
От 0 до 10 млн'1 |
От 0 до 10 млн'1 |
±(0,1 Ю, 10-Сх) млн'1 |
К |
|
От 0 до 100 млн'14> |
От 0 до 100 млн'1 |
±(1,0+0,10-Сх) млн'1 |
А | |
|
хлористый водород |
От 0 до 5 млн'1 |
От 0 до 5 млн'1 |
±0,5 млн’1 |
К |
|
(НС1) |
От 0 до 15 млн’1 |
От 0 до 15 млн'1 |
±1,0 млн'1 |
А |
|
хлор (CI2) |
от 0 до 1 млн’13) |
от 0 до 1 млн'1 |
±0,1 млн’1 |
А |
|
от 0 до 3 млн’13) |
от 0 до 3 млн'1 |
±(0,1 ±0,10-Сх) млн’1 |
А | |
|
от 0 до 20 млн’14) |
от 0 до 20 млн'1 |
±(0.2 Ю. 10-Сх) млн’1 |
А | |
|
сероводород (H2S) |
от 0 до 10 млн'1 |
от 0 до 10 млн'1 |
±1,0 млн’1 |
К |
|
от 0 до 30 млн'1 |
от 0 до 30 млн'1 |
: (0.3-0.10-Сх) млн’1 |
К | |
|
от 0 до 500 млн’1 4) |
от 0 до 500 млн'1 |
±(5 1 0,10-Сх) млн’1 |
А | |
|
аммиак (NH3) |
от 0 до 20 млн’1 |
от 0 до 20 млн'1 |
±2,5 млн’1 |
А |
|
от 0 до 75 млн’1 |
от 0 до 75 млн'1 |
±(0,8+0,10-Сх) млн’1 |
К | |
|
от 0 до 200 млн’1 |
от 0 до 200 млн'1 |
±(2+0,10-Сх) млн'1 |
К | |
|
фтористый водород (HF) |
от 0 до 9 млн’1 |
от 0 до 9 млн'1 |
±0,9 млн'1 |
А |
|
кислород(О2) |
от 0 до 25 % |
от 0 до 25 % |
±1,3 % об.д. |
В |
|
от 0 до 30 % |
от 0 до 30 % |
±1,5 % об.д. |
В | |
|
водород(Нг) |
от 0 до 2000 млн'1 |
от 0 до 2000 млн'1 |
1(20 К), 10-Сх) млн 1 |
в |
|
от 0 до 4000 млн'14) |
от 0 до 4000 млн'1 |
±(40+0,10-Сх) млн’ 1 |
в | |
|
уксусная кислота (С2Н4О2) |
от 0 до 20 млн'1 |
от 0 до 20 млн'1 |
±2,0 млн'1 |
А |
|
арсин (ASH3) |
от 0 до 0,3 млн’1 |
от 0 до 0,3 млн'1 |
±0,05 млн'1 |
А |
|
бром (ВГ2) |
от 0 до 3 млн'1 |
от 0 до 0,3 млн'1 |
±0,3 млн’1 |
А |
|
дисульфид углерода (CS2) |
от 0 до 100 млн'1 |
от 0 до 100 млн'1 |
±5 млн’1 |
А |
|
карбонил сульфид |
от 0 до 100 млн'1 |
от 0 до 100 млн'1 |
±5 млн'1 |
А |
|
(COS) |
от 0 до 2000 млн'14) |
от 0 до 2000 млн'1 |
±(20+0,10-Сх) млн' 1 |
А |
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной абсолютной погрешности 11 |
Назначение 31 |
|
этилен (С2Н4) |
от 0 до 200 млн’1 |
от 0 до 200 млн’1 |
±10 млн’1 |
В |
|
от 0 до 2000 млн’1 |
от 0 до 2000 млн’1 |
±100 млн’1 |
В | |
|
этанол (СН5ОН) |
от 0 до 50 млн’1 |
от 0 до 50 млн’1 |
±5 млн’1 |
А |
|
метилацетат (СзНбОг) |
от 0 до 200 млн’1 |
от 0 до 200 млн'1 |
110 млн’1 |
А |
|
этиленоксид (С2Н4О) |
от 0 до 30 млн’1 |
от 0 до 30 млн’1 |
±1,5 млн’1 |
А |
|
от 0 до 100 -1 4) МЛН ' |
от 0 до 100 млн’1 |
±(110,1 ОСх) млн’1 |
А | |
|
этилмеркаптан (C2H6S) |
от 0 до 50 млн’1 |
от 0 до 50 млн’1 |
±3 млн'1 |
А |
|
формальдегид (СН2О) |
от 0 до 10 млн’1 |
от 0 до 10 млн’1 |
±1,5 млн’1 |
А |
|
цианистый водород (HCN) |
от 0 до 30 млн’1 |
от 0 до 30 млн’1 |
±1,5 млн’1 |
А |
|
изопропанол (i- |
от 0 до 50 млн’1 |
от 0 до 50 млн’1 |
±2,5 млн’1 |
А |
|
С3Н7ОН) |
от 0 до 100 млн'1 4) |
от 0 до 100 млн’1 |
±(1 ±0,10Сх) млн'1 |
А |
|
метиловый спирт (СНзОН) |
от 0 до 50 млн’1 |
от 0 до 50 млн’1 |
±(0,5±0,10-Сх) млн’1 |
А |
|
от 0 до 100 млн’1 41 |
от 0 до 100 млн’1 |
1.(1 * 0,10-Сх) млн’1 |
А | |
|
монометиламин (CH5N) |
от 0 до 100 млн’1 |
от 0 до 100 млн’1 |
±5 млн’1 |
А |
|
метилмеркаптан |
от 0 до 50 млн’1 |
от 0 до 50 млн’1 |
1 2,5 млн’1 |
А |
|
(CH3SH) | ||||
|
фенол (СбНбО) |
от 0 до 15 млн’1 |
от 0 до 10 млн’1 |
±1,0 млн’1 |
А |
|
фосген (СОСЬ) |
от 0 до 1 млн’1 |
от 0 до 1 млн’1 |
±0,1 млн'1 |
А |
|
фосфин (РНз) |
от 0 до 1 млн’1 |
от 0 до 1 млн’1 |
±0,1 млн’1 |
А |
|
изопропилмеркаптан (i-C3H7SH) |
от 0 до 50 млн’1 |
от 0 до 50 млн’1 |
±2,5 млн'1 |
А |
|
пропилмеркаптан (C3H7SH) |
от 0 до 100 млн'1 |
от 0 до 100 млн’1 |
±5 МЛН'1 |
А |
|
моносилан (SiH4) |
от 0 до 15 млн’1 |
от 0 до 15 млн’1 |
±1 млн'1 |
А |
|
хлорид кремния (SiCU) |
от 0 до 15 млн’1 |
от 0 до 15 млн’1 |
±1 млн'1 |
А |
|
триметиламин (C3H9N) |
от 0 до 100 млн’1 |
от 0 до 100 млн’1 |
±5 млн’1 |
А |
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной абсолютной погрешности |
Назначение j) |
|
винилхлорид (C2H3CI) |
от 0 до 30 млн'1 |
от 0 до 30 млн'1 |
+ 1,5 млн'1 |
А |
'-1 В нормальных условиях эксплуатации.
-
2) Свх - значение объемной доли определяемого компонента па входе газоанализатора, млн'1.
-
3) В столбце «Назначение» приняты следующие обозначения: К контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных си туациях, В - определение компонента в воздухе (при отсутствии ПДК).
-
4) Допускается поставка газоанализаторов с диапазонами измерений с верхней границей, отличающейся от указанной в таблице, но не больше ее. Пределы допускаемой основной абсолютной погрешности в таком случае выражаются формулой
До=±(д + О,1О-Св),
где а = 0,01 Се; Св - верхний предел диапазона измерений объемной доли определяемого компонента, %.
35
