Методика поверки «Аппаратура поверки эталонов и средств измерений силы излучения и энергетической освещенности, освещенности и яркости непрерывного излучения» (МП 005.М4-18)

УТВЕРЖДАЮ

Заместитель директора

«15» января 2018 г.

«ВНИИОФИ»

/Р.А. Родин

Государственная система обеспечения единства измерений

Аппаратура поверки эталонов и средств измерений силы излучения и энергетической освещенности, освещенности и яркости непрерывного излучения

Методика поверки

МП 005.М4-18

Москва

2018 г

1 Введение

Настоящая методика распространяется на аппаратуру поверки эталонов и средств измерений силы излучения и энергетической освещенности, освещенности и яркости непрерывного излучения (далее - аппаратура), предназначенную для поверки эталонов и средств измерений силы излучения (далее - СИ) и энергетической освещенности (далее - ЭО), освещенности непрерывного излучения (далее - О) и яркости непрерывного излучения (далее -Я), и устанавливает операции при проведении их первичной и периодической поверок.

Производство единичное.

Аппаратура состоит из следующих составных частей:

• - Прецизионного группового фотометра ПГФ-01;

• - протяженного равномерного источника яркости КВФШ.418233.007;

• - прецизионного группового радиометра ПГР КВФШ.203581.006 зав. № 01;

• - прецизионного группового радиометра ПГР КВФШ.203581.006 зав. № 02.

Допускается проведение поверки отдельных составных частей в соответствии с письменным заявлением владельца аппаратуры с обязательным указанием информации об объеме проведенной поверки в перечне поверенных составных частей, являющемся неотъемленной частью свидетельства о поверке аппаратуры.

Составные части аппаратуры, прошедшие поверку с отрицательным результатом, выводятся из эксплуатации и не включаются в перечень поверенных составных частей, являющийся неотъемлемой частью свидетельства о поверке аппаратуры.

Интервал между поверками -1 год.

• 2 Операции поверки

2.1 При проведении первичной и периодической поверок выполняются операции, указанные в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3 Средства поверки

3.1 При проведении первичной и периодических поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке.

4 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие настоящую методику и Руководство по эксплуатации излучателей и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие обучение на право проведения поверки по требуемому виду измерений, ученый хранитель, либо лица, допущенные к работе на ГПЭ.

5 Требования безопасности и охраны окружающей среды

• 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 При выполнении поверки должны соблюдаться требования Руководства по эксплуатации аппаратуры.

• 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.4 Аппаратура не оказывает опасных воздействий на окружающую среду и не требует специальных мер по защите окружающей среды.

6 Условия поверки

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, мм рт.ст.

  • - напряжение питающей сети переменного тока, В

от +15 до +25;

80;

от 720 до 760;

от 198 до 242;

- частота питающей сети переменного тока, Гц             от 49 до 51.

• 6.2 Помещение, в котором проводится поверка, должно быть чистым и сухим. В помещении не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (например, бензина и разбавителя), способных вызвать коррозию краски.

• 6.3 В помещении не допускаются посторонние источники оптического излучения, мощные постоянные и переменные электрические и магнитные поля.

7 Подготовка к поверке

• 7.1 Перед началом работы с аппаратурой необходимо внимательно изучить Руководства по эксплуатации на составные части аппаратуры (далее - РЭ), а также ознакомиться с правилами подключения составных частей аппаратуры.

• 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.3 Если на приемной поверхности фотометрических головок (далее - ФГ) из состава прецизионного группового фотометра ПГФ-01 (далее - фотометра), теплоприемников ФОА-036 (далее - ТП) из состава прецизионного группового радиометра ПГР КВФШ.203581.006 (далее - радиометра), апертурной диафрагмы и колбах ламп КГМН 27-5, КГМ 12-35 и КГМ 24-100 (далее - ламп) протяженного равномерного источника яркости КВФШ.418233.007 (далее -ПРИЯ) имеются загрязнения, то следует удалить грязь с помощью чистой мягкой ткани.

• 7.4 Работа с лампами ПРИЯ проводится в хлопчатобумажных перчатках.

• 8 Проведение поверки

8.1 Внешний осмотр

• 8.1.1 При внешнем осмотре должно быть установлено соответствие комплектности составных частей аппаратуры РЭ.

Проверяют соответствие расположения органов управления, надписей и обозначений требованиям технической документации; отсутствие механических повреждений на наружных поверхностях составных частей аппаратуры, влияющих на их работоспособность; чистоту гнезд, разъемов и клемм; состояние соединительных кабелей.

Стекло колбы ламп ПРИЯ должно быть бесцветным и чистым (внутри и снаружи), должны отсутствовать царапины, трещины, пятна распыления тела накала. На колбе не должно быть свилей, пузырей и прочих неоднородностей, видимых невооруженным глазом. Цоколь должен быть прочно скреплен с колбой, на нем не должно быть повреждений.

• 8.1.2 Аппаратура считается прошедшей операцию поверки, если корпуса составных частей, внешние элементы, органы управления и индикации не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции, на колбе и цоколе ламп ПРИЯ отсутствуют повреждения и цоколь прочно скреплен с колбой, а комплектность соответствует комплектности, приведенной в таблице 3.

Таблица 3

8.2 Опробование

• 8.2.1 Опробование радиометров

• 8.2.1.1 Установить ТП из состава радиометра в ранге вторичного эталона (рабочего эталона 1 -го разряда) на одной оптической оси с источником излучения из состава ГЭТ (ВЭТ) по ГОСТ 8.195-2013.

• 8.2.1.2 Включить источник излучения из состава ГЭТ (ВЭТ) по ГОСТ 8.195-2013 и вольтметр радиометра.

• 8.2.1.3 Повторить 8.2.1.1-8.2.1.2 для каждого ТП из состава радиометра.

• 8.2.1.4 Повторить 8.2.1.1-8.2.1.3 для каждого радиометра.

• 8.2.2 Опробование фотометра.

• 8.2.2.1 Установить ФГ из состава фотометра на одной оптической оси с источником излучения из состава ГЭТ по ГОСТ 8.023-2014. Приемная поверхность ФГ должна быть расположена в плоскости, перпендикулярной к оптической оси.

• 8.2.2.2 Включить усилитель-преобразователь, блок питания термостабилизации и вольтметр фотометра. Включить источник излучения.

• 8.2.2.3 Повторить 8.2.2.1-8.2.2.2 для каждой ФГ из состава фотометра.

• 8.2.3 Опробование ПРИЯ.

• 8.2.3.1 Установить ФГ из состава фотометра перед ПРИЯ.

• 8.2.3.2 Включить усилитель-преобразователь, блок питания термостабилизации и вольтметр фотометра. Включить ПРИЯ.

• 8.2.4 Аппаратура признается прошедшей операцию поверки, если включение прошло успешно, все органы управления работают исправно, на вольтметре радиометра появился сигнал от ТП, а на вольтметре фотометра появился сигнал от ФГ.

8.3 Подтверждение соответствия программного обеспечения

• 8.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения, идентификационное наименование программного обеспечения, номер версии программного обеспечения.

• 8.3.2 Проводят проверку уровня защиты программного обеспечения от непреднамеренных и преднамеренных изменений (уровни низкий, средний или высокий).

• 8.3.3 Проводят оценку влияния программного обеспечения на метрологические характеристики аппаратуры.

• 8.3.4 Аппаратура признается прошедшей операцию поверки, если уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014, а идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 4.

Таблица 4

8.4 Определение коэффициента преобразования фотометрических головок из состава прецизионного группового фотометра ПГФ-01

• 8.4.1 Коэффициент преобразования ФГ из состава фотометра определяют методом компарирования с первичным фотометром (далее - ПФ) из состава ТЭТ по ГОСТ 8.023-2014.

• 8.4.2 Установить ПФ из состава ТЭТ по ГОСТ 8.023-2014 на одной оптической оси со светоизмерительной лампой СИС 107-500 из состава ГЭТ по ГОСТ 8.023-2014 на расстоянии 1 м. Приемная поверхность ПФ из состава ГЭТ по ГОСТ 8.023-2014 и плоскость нитей накала светоизмерительной лампы СИС 107-500 из состава ГЭТ по ГОСТ 8.023-2014 должны быть расположены в плоскости, перпендикулярной к оптической оси.

• 8.4.3 Включить ПФ из состава ГЭТ по ГОСТ 8.023-2014 и светоизмерительную лампу СИС 107-500 из состава ГЭТ по ГОСТ 8.023-2014 с режимом электропитания, соответствующим источнику типа А (из свидетельства о поверке). Измерить О в плоскости ПФ из состава ГЭТ по ГОСТ 8.023-2014.

• 8.4.4 Установить к-ю ФГ из состава фотометра на место ПФ из состава ГЭТ по ГОСТ 8.023-2014.

• 8.4.5 Снять j-й сигнал с к-й ФГ из состава фотометра /ф_г^, нА.

• 8.4.6 Определить j-й коэффициент преобразования к-й ФГ из состава фотометра S^-kj , нА/лк по формуле 1:

(1)

где Z(j>_rkj -j-й сигнал с к-й ФГ из состава фотометра, нА;

£упф - О, измеренная ПФ из состава ГЭТ по ГОСТ 8.023-2014, лк.

• 8.4.7 Повторить 8.4.5-8.4.6 десять раз.

• 8.4.8 Рассчитать среднее значение коэффициента преобразования к-й ФГ из состава фотометра 5фгк, нА/лк по формуле 2:

*^фг* ⁼ ^'Х'^фгА/ ’                                    (2)

где tS^rkj -j-й коэффициент преобразования к-й ФГ из состава фотометра, нА/лк; п - число наблюдений (п = 10).

• 8.4.9 Повторить 8.4.4-8.4.8 для остальных ФГ из состава фотометра (&=3).

• 8.4.10 Запустить программу управления работой аппаратуры 643.КВФШ.00014-01. В основном окне выбрать вкладку «Установки» (рисунок 1).

В окно «Параметры приемников» занести средние значения коэффициента преобразования всех ФГ из состава фотометра (ПГФ 1; ПГФ 2; ПГФ 3 соответственно).

СС И О. СИ и ЭО

; Измерения СС и О [ИамармшЭОиСИ j Измерения яркости

Порт СОМ5            ж        Открыть/

,--------------------------------------------1         закрыть

I Диагностике и пожлочение j

Моиктсю лфвметрое электропитания ламп

Расстояние ©т лампы ж> ирие***к»

Лодкпочеиие линейки

{ Подключение !

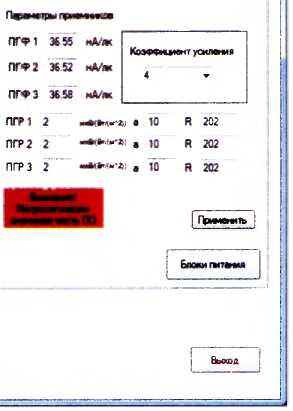

Рисунок 1 - Вкладка «Установки» основного окна программы 643 .КВФШ.00014-01

• 8.4.11 Аппаратура считается прошедшей операцию поверки, если коэффициенты преобразования ФГ из состава фотометра установлены и внесены в программу управления работой аппаратуры 643 .КВФШ.00014-01.

8.5 Определение диапазона измерений О

• 8.5.1 Определение диапазона измерений О проводят на ГЭТ 214-2014 и ГЭТ по ГОСТ 8.023-2014.

• 8.5.2 Запустить программу 643.КВФШ.00014-01 и выбрать вкладку «Измерения СС и О» (рисунок 2).

• 8.5.3 Установить к-ю ФГ из состава фотометра на одной оптической оси с источником силы света малых уровней (далее - источник света) из состава ГЭТ 214-2014.

• 8.5.4 Включить источник света из состава ГЭТ 214-2014 и установить на нем силу света непрерывного излучения, соответствующую значению О в плоскости ФГ около 1 лк. Установить к-ю ФГ из состава фотометра на расстоянии, соответствующем значению О в

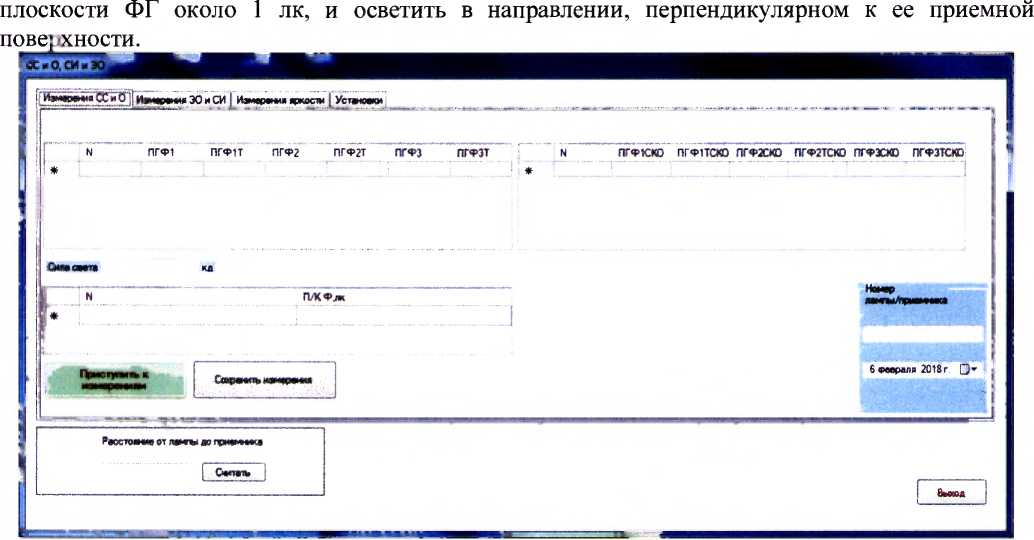

  Рисунок 2 - Вкладка «Измерения СС и О» основного окна программы 643 .КВФШ.00014-01

• 8.5.5 Включить усилитель-преобразователь, блок питания термостабилизации и вольтметр фотометра.

• 8.5.6 Измерить к-й ФГ из состава фотометра z-e значение О Е^„ лк, запустив процесс измерений нажатием кнопки «Приступить к измерениям».

• 8.5.7 Повторить 8.5.3 - 8.5.6 поочередно для остальных ФГ из состава фотометра (к=3).

• 8.5.8 За z-й результат наблюдения О фотометром принимают среднее арифметическое результатов наблюдений О тремя ФГ из состава фотометра E_v„ лк, рассчитанное по формуле 3:

где Еу*,- -z-й результат наблюдения О к-й ФГ из состава фотометра, лк;

к - номер ФГ из состава фотометра.

• 8.5.9 Повторить 8.5.3 - 8.5.8 десять раз.

• 8.5.10 За результат измерения О фотометром принимают среднее арифметическое результатов наблюдений, рассчитанное по формуле 4:

и /=п

где E_v, - z-й результат наблюдения О фотометром, лк;

п - число наблюдений (п = 10).

• 8.5.11 Повторить 8.5.3 - 8.5.10 для значений О около 35, 500 лк (от эталонных светоизмерительных ламп накаливания из состава ГЭТ по ГОСТ 8.023-2014) и около 5000, 20000, 50000 и 100000 лк (от эталонного телецентрического осветителя "ЭТО-2" из состава ГЭТ по ГОСТ 8.023-2014).

• 8.5.12 Аппаратура считается прошедшей операцию поверки, если нижнее значение диапазона измерений О не более 1, а верхнее значение не менее 1 ■ 10⁵ лк.

  8.6 Определение диапазона измерений Я

  • 8.6.1 Определение диапазона измерений Я проводят на ГЭТ 214-2014 и ГЭТ по ГОСТ 8.023-2014.

  • 8.6.2 Запустить программу 643.КВФШ.00014-01 и выбрать вкладку «Измерения яркости»

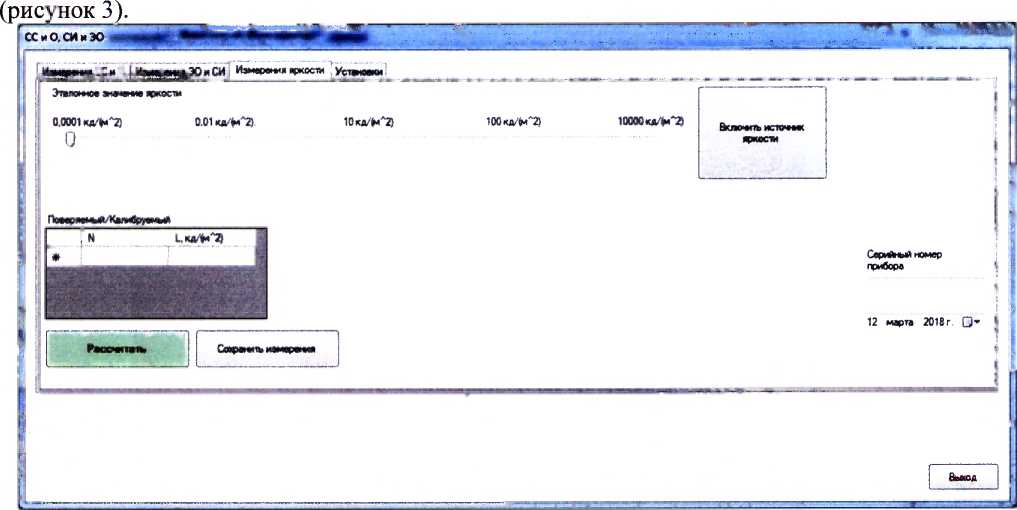

  Рисунок 3 - Вкладка «Измерения яркости» основного окна программы 643.КВФШ.00014-01

• 8.6.3 Установить ПРИЯ на одной оптической оси с ПФ из состава ГЭТ 214-2014.

• 8.6.4 Включить ПФ из состава ГЭТ 214-2014 и ПРИЯ. Установить на ПРИЯ значение Я, соответствующее около Г1 О'⁴ кд/м².

• 8.6.5 Измерить ПФ из состава ГЭТ 214-2014 z-e значение Я L_v„ кд/м².

• 8.6.6 Повторить 8.6.5 десять раз (z =10).

• 8.6.7 За результат измерения Я ПРИЯ принимают среднее арифметическое результатов наблюдений, рассчитанное по формуле 5:

и i=n

где L_v, - z-й результат наблюдения Я ПРИЯ, кд/м²;

п - число наблюдений (л = 10).

• 8.6.8 Повторить 8.6.5 - 8.6.7 для значений Я ПРИЯ около 10'² и 10 кд/м².

• 8.6.9  Повторить 8.6.3 - 8.6.7 для значений Я ПРИЯ около 10² и 10⁴ кд/м², установив ПРИЯ на одной оптической оси с ПФ из состава ГЭТ по ГОСТ 8.023-2014.

• 8.6.10 Аппаратура считается прошедшей операцию поверки, если нижнее значение диапазона измерений Я не более 110⁴,а верхнее значение не менее 1 • 10⁴ кд/м².

8.7 Расчет суммарного среднего квадратического отклонения результата сличения с государственным первичным эталоном по О и Я

• 8.7.1 Суммарное среднее квадратическое отклонение (далее - СКО) результатов сличений с ГЭТ по О, %, определяют по формуле 6:

= J^² + s₀²(A) .                    (6)

где 0 - неисключенная систематическая погрешность (далее - НСП) результатов измерений при передаче единицы О, % (из паспорта на ГЭТ);

S_O(E_V) - СКО случайной относительной погрешности результатов измерений при передаче единицы О, %, рассчитывается по формуле 7:

E_v]]n(n-1) ft

где E_vi - i-й результат наблюдения О фотометром, лк;

E_v - результат измерения (среднее арифметическое результатов наблюдений) О фотометром, лк;

п - число наблюдений (п = 10).

• 8.7.2 Суммарное СКО результатов сличений с ГЭТ по Я, %, определяют по формуле 8:

где 0 - НСП результатов измерений при передаче единицы Я, % (из паспорта на ГЭТ);

S_O(L_V) - СКО случайной относительной погрешности результатов измерений при передаче единицы Я, %, определяемое по формуле 9:

■^{100% |9)} A V n(n-l)

где L_vi - i-й результат наблюдения Я ПРИЯ, кд/м²;

Д - результат измерения (среднее арифметическое результатов наблюдений) Я ПРИЯ, кд/м²;

п - число наблюдений (и = 10).

• 8.7.3 Аппаратура считается прошедшей операцию поверки, если суммарное среднеквадратическое отклонение результатов сличений с государственным первичным эталоном не превышает 0,3 % по О и составляет от 0,8 до 0,5 % по Я.

• 8.8 Определение коэффициента преобразования теплоприемников из состава прецизионных групповых радиометров ПГР КВФШ.203581.006

• 8.8.1 Коэффициент преобразования ТП из состава радиометра в ранге вторичного эталона определяют методом компарирования с первичным приемником (далее - ПП) из состава ГЭТ по ГОСТ 8.195-2013.

• 8.8.1.1 Установить ПП из состава ГЭТ по ГОСТ 8.195-2013 на одной оптической оси с источником излучения из состава ГЭТ по ГОСТ 8.195-2013.

• 8.8.1.2 Включить источник излучения и ПП из состава ГЭТ по ГОСТ 8.195-2013. Измерить ЭО в плоскости ПП из состава ГЭТ по ГОСТ 8.195-2013.

• 8.8.1.3 Установить к-й ТП из состава радиометра на место ПП из состава ГЭТ по ГОСТ 8.195-2013.

• 8.8.1.4 Снять j-й сигнал с k-го ТП из состава радиометра t/_Tnkj, мкВ.

• 8.8.1.5 Определить j-й коэффициент преобразования k-го ТП из состава радиометра S_Tnkj, мкВ/(Вт/м²) по формуле 10:

ОО) ^епп

где t/_Tnkj -j-й сигнал с k-го ТП из состава радиометра, мкВ;

Еепп - ЭО, измеренная ПП из состава ГЭТ по ГОСТ 8.195-2013, Вт/м².

• 8.8.1.6 Повторить 8.8.1.4 - 8.8.1.5 десять раз.

• 8.8.1.7 Рассчитать среднее значение коэффициента преобразования k-го ТП из состава радиометра S_Tnk, мкВ/(Вт/м²) по формуле 11:

S,„, =            ,                                       (11)

IU _у=1

где *Synkj -/-й коэффициент преобразования k-го ТП из состава радиометра, мкВ/(Вт/м²); п - число наблюдений (и = 10).

• 8.8.1.8 Повторить 8.8.1.3 - 8.8.1.7 для остальных ТП из состава радиометра (£=3).

• 8.8.1.9 Запустить программу управления работой аппаратуры 643.КВФШ.00014-01. В основном окне выбрать вкладку «Установки» (рисунок 1).

В окно «Параметры приемников» занести средние значения коэффициента преобразования всех ТП из состава радиометра (ПГР 1; ПГР 2; ПГР 3 соответственно).

• 8.8.2 Коэффициент преобразования ТП из состава радиометра в ранге рабочего эталона 1-го разряда определяют методом компарирования с приемником из состава ВЭТ по ГОСТ 8.195-2013.

• 8.8.2.1 Повторить действия из 8.8.1.1 - 8.8.1.9 для ВЭТ.

• 8.8.3 Аппаратура считается прошедшей операцию поверки, если коэффициенты преобразования ТП из состава радиометров установлены и внесены в программу управления работой аппаратуры 643.КВФШ.00014-01.

8.9 Определение диапазона измерений СИ и ЭО

• 8.9.1 Определение диапазона измерений СИ и ЭО для радиометра в ранге вторичного эталона проводят на ГЭТ по ГОСТ 8.195-2013.

• 8.9.1.1 Запустить программу 643.КВФШ.00014-01 и выбрать вкладку «Измерения ЭО и СИ» (рисунок 4).

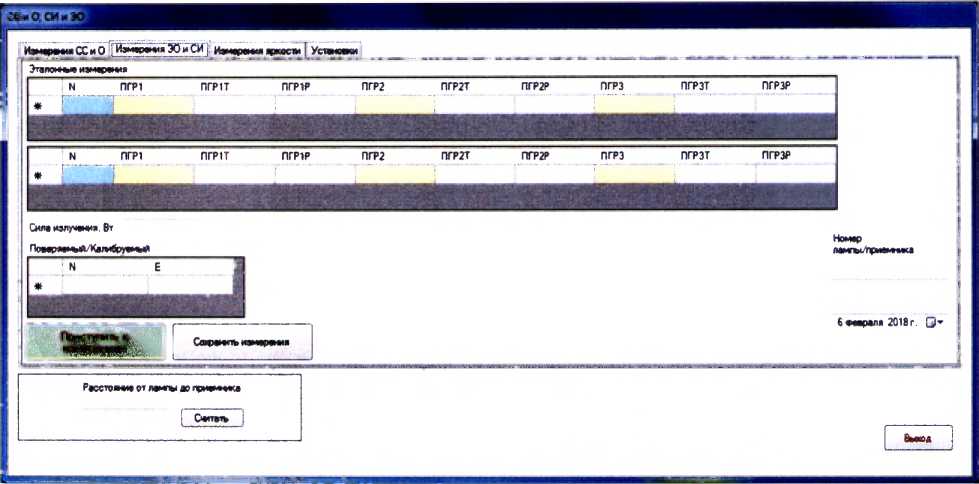

  Рисунок 4 - Вкладка «Измерения ЭО и СИ» основного окна программы 643.КВФШ.00014-01



• 8.9.1.2 Установить к-й ТП из состава радиометра на одной оптической оси с источником излучения из состава ГЭТ по ГОСТ 8.195-2013.

• 8.9.1.3 Включить источник излучения и установить на нем СИ, соответствующую значению ЭО в плоскости ТП около 10 Вт/м².

• 8.9.1.4 Установить к-й ТП из состава радиометра на расстоянии, соответствующем значению ЭО в плоскости ТП около 10 Вт/м², и осветить в направлении, перпендикулярном к ее приемной поверхности. Включить радиометр.

• 8.9.1.5 Измерить к-м ТП из состава радиометра z-e значение ЭО Е_е&, Вт/м², запустив процесс измерений нажатием кнопки «Приступить к измерениям».

• 8.9.1.6 Повторить 8.9.1.2 - 8.9.1.5 поочередно для остальных ТП из состава радиометра (£=3).

• 8.9.1.7  За z-й результат наблюдения ЭО радиометром принимают среднее арифметическое результатов наблюдений ЭО тремя ТП из состава радиометра Е_е(, Вт/м², рассчитанное по формуле 12:

где Е_е£/ -z-й результат наблюдения ЭО к-м ТП из состава радиометра, Вт/м²; к - номер ТП из состава радиометра.

• 8.9.1.8 3а z-й результат наблюдения СИ радиометром принимают СИ 1_е/, Вт/ср, рассчитанную по формуле 13:

(13) где Е_е( -z-й результат наблюдения ЭО радиометром, Вт/м²;

/ — расстояние от источника излучения до плоскости ТП из состава радиометра, обеспечивающее требуемое значение СИ, м.

• 8.9.1.9 Повторить 8.9.1.2 - 8.9.1.8 десять раз.

• 8.9.1.10 За результат измерений СИ и ЭО радиометром принимают среднее арифметическое результатов наблюдений, рассчитанное по формулам 14 и 15 соответственно:

где 1_е( - z-й результат наблюдения СИ радиометром, Вт/ср;

E_ei - i-й результат наблюдения ЭО радиометром, Вт/м²;

п - число наблюдений (и = 10).

• 8.9.1.11 Повторить 8.9.1.2 - 8.9.1.10 для значений ЭО от источника излучения около 2000 Вт/м².

• 8.9.2 Определение диапазона измерений СИ и ЭО для радиометра в ранге рабочего эталона 1-го разряда проводят на ВЭТ по ГОСТ 8.195-2013.

• 8.9.2.1 Повторить действия из 8.9.1.1 - 8.9.1.11 для ВЭТ.

• 8.9.3 Аппаратура считается прошедшей операцию поверки, если нижнее значение диапазона измерений ЭО составляет не более 10, а верхнее значение не менее 2000 Вт/м²; нижнее значение диапазона измерений СИ не более 10 для радиометра в ранге вторичного эталона (не более 1 для радиометра в ранге рабочего эталона 1 -го разряда), а верхнее значение не менее 100 Вт/ср.

8.10 Расчет суммарного среднего квадратического отклонения результата сличения с государственным первичным эталоном по СИ и ЭО

• 8.10.1 Суммарное СКО результатов сличений с ТЭТ по СИ, %, определяют по формуле 16:

  \2

  + 5₀²(Д),

  (16)

  )

  где 0 - НСП результатов измерений при передаче единицы СИ, % (из паспорта на ТЭТ); So(I_e) ~ СКО случайной относительной погрешности результатов измерений при передаче единицы СИ, %, рассчитывается по формуле 17:

  ^S-^U"^{) =} tL п /_с^и(и-1) /=1

  где I_ei - i-й результат наблюдения СИ радиометром, Вт/ср;

  1_е - результат измерения (среднее арифметическое результатов наблюдений) СИ радиометром, Вт/ср;

  п - число наблюдений (п = 10).

  8.10.2 Суммарное СКО результатов сличений с ГЭТ по ЭО, %, определяют по формуле 18:

  ■2(4,-4)²-юо%,

  (17)



  5

  (18)

где & - НСП результатов измерений при передаче единицы ЭО, % (из паспорта на ГЭТ); So(E_e) - СКО случайной относительной погрешности результатов измерений при передаче единицы ЭО, %, рассчитывается по формуле 19:

£_е^и(и-1)

где Е_е, - i-й результат наблюдения ЭО радиометром, Вт/ср;

Е_е - результат измерения (среднее арифметическое результатов наблюдений) ЭО радиометром, Вт/ср;

п - число наблюдений (п = 10).

• 8.10.3 Аппаратура считается прошедшей операцию поверки, если суммарное среднеквадратическое отклонение результатов сличений с государственным первичным эталоном по СИ и ЭО не превышает 0,2 %.

8.11 Расчет относительной погрешности измерений СИ и ЭО

• 8.11.1 Относительную погрешность измерений СИ, %, определяют по формуле 20:

(20)

где S_So/ - суммарное CKO результатов сличений ВЭТ с ГЭТ по СИ, % (из свидетельства об аттестации ВЭТ);

Д_ео/ - погрешность метода передачи, % (из свидетельства об аттестации ВЭТ);

So(I_e) - СКО случайной относительной погрешности результатов измерений при передаче единицы СИ, %, рассчитывается по формуле 21:

-

где l_ei - z-й результат наблюдения СИ радиометром, Вт/ср;

1_е - результат измерения (среднее арифметическое результатов наблюдений) СИ радиометром, Вт/ср;

п - число наблюдений {п = 10);

К - коэффициент, зависящий от соотношения случайной составляющей погрешност: НСП, определяемый по формуле 22:

(5₀(/_е) +

(22)

So(E_e) - СКО случайной относительной погрешности результатов измерений при передаче единицы ЭО, %, рассчитывается по формуле 24:

S₀(£,) = i- —!—■£(£„-£.)^г -100%,         (24)

Е_с уп(п — 1)

где Е_е, - z-й результат наблюдения ЭО радиометром, Вт/ср;

Е_е - результат измерения (среднее арифметическое результатов наблюдений) ЭО

радиометром, Вт/ср; п - число наблюдений (л = 10);

К - коэффициент, зависящий от соотношения случайной составляющей погрешност]

НСП, определяемый по формуле 25:

(So(f,) +

5

(25)

где t - коэффициент Стьюдента (to,95 (п = 10) = 2,262).

• 8.11.3 Аппаратура считается прошедшей операцию поверки, если относительная погрешность измерений СИ и ЭО не превышает ±1 %.

9 Оформление результатов поверки

• 9.1 Результаты поверки заносятся в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 Аппаратура, прошедшая поверку с положительным результатом, признается годной и допускается к применению. На нее выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3 - 8.11 фактических значений метрологических характеристик аппаратуры согласно Приказу Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.3 Аппаратура, прошедшая поверку с отрицательным результатом, признается непригодной, не допускается к применению. Свидетельство о предыдущей поверке аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 г.

Зам. начальника отделения М-4

ФГУП «ВНИИОФИ»

Начальник лаборатории отделения М-4

ФГУП «ВНИИОФИ»

Ведущий инженер ФГУП «ВНИИОФИ»

Ведущий инженер ФГУП «ВНИИОФИ»

Б.Б. Хлевной

ПРИЛОЖЕНИЕ «А» К методике поверки «Аппаратура поверки эталонов и средств измерений силы излучения и энергетической освещенности, освещенности и яркости непрерывного излучения»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»____________20___года

Средство измерений: Аппаратура поверки эталонов и средств измерений силы излучения и энергетической освещенности, освещенности и яркости непрерывного излучения_________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав, №___

Заводские номера блоков

Принадлежащее____________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 005.М4-18 «Государственная система обеспечения единства измерений. Аппаратура поверки эталонов и средств измерений силы излучения и энергетической освещенности, освещенности и яркости непрерывного излучения. Методика поверки», утвержденной ФГУП«ВНИИОФИ» 15 января 2018 г.

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C             от +15 до +25

• - относительная влажность воздуха, %, не более 80

• - атмосферное давление, мм рт.ст.                   от 720 до 760

Получены результаты поверки метрологических характеристик:

Таблица 1 Определение коэффициента преобразования фотометрических головок из состава прецизионного группового фотометра ПГФ-01, нА/лк

Таблица 2 Определение диапазона измерений освещенности непрерывного излучения

Таблица 3 Определение диапазона измерений яркости непрерывного излучения

Таблица 4 Расчет суммарного среднего квадратического отклонения результата сличения с государственным первичным эталоном

Таблица 5 Определение коэффициента преобразования теплоприемников из состава прецизионных групповых радиометров ПГР

Таблица 6 Определение диапазона измерений энергетической освещенности

Таблица 7 Определение диапазона измерений силы излучения

Таблица 8 Расчет суммарного среднего квадратического отклонения результата сличения с государственным первичным эталоном (для ПГР в ранге вторичного эталона)

Таблица 9 Расчет относительной погрешности измерений (для ПГР в ранге рабочего эталона

1-го разряда)

Рекомендации___________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:______________________________________________________________

_________________________________________подписи, ФИО, должность

18
