Методика поверки «Нагрузки электронные серий PEL-72000, PEL-73000» (ПР-22-2019 МП)
Государственная система обеспечения единства измерений Акционерное общество
«Приборы, Сервис, Торговля»
(АО «ПриСТ»)
УТВЕРЖДАЮ
Главный метролог
АО «ПриСТ»
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Нагрузки электронные серий PEL-72000, PEL-73000
МЕТОДИКА ПОВЕРКИ ПР-22-2019МП г. Москва 2019 г.
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодических поверок нагрузок электронных серий PEL-72000, PEL-73000, изготавливаемых Good Will Instrument Со., Ltd., Тайвань.
Нагрузки электронные серий PEL-72000, PEL-73000 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока).
Межповерочный интервал 1 год.
Периодическая поверка нагрузок в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца нагрузок, оформленного в произвольной форме. Пункты методики 7.4 - 7.6 являются обязательными к проведению, с возможностью проведения поверки на ограниченном числе поддиапазонов измерений.
1 ОПЕРАЦИИ ПОВЕРКИТаблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
7.1 |
Да |
Да |
|
2 Опробование |
7.2 |
Да |
Да |
|
3 Проверка идентификационных данных программного обеспечения |
7.3 |
Да |
Да |
|
4 Определение абсолютной погрешности установки и измерений силы тока при работе в режиме стабилизации силы постоянного тока |
7.4 |
Да |
Да |
|
5 Определение абсолютной погрешности установки и измерений напряжения в режиме стабилизации напряжения постоянного тока |
7.5 |
Да |
Да |
|
6 Определение абсолютной погрешности установки мощности при работе в режиме стабилизации мощности постоянного тока |
7.6 |
Да |
Да |
|
7 Определение абсолютной погрешности установки сопротивления при работе в режиме стабилизации электрического сопротивления |
7.7 |
Да |
Нет |
2 СРЕДСТВА ПОВЕРКИ
-
2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
-
2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.
Таблица 2 - Средства поверки
|
Номер пункта МП |
Тип средства поверки |
|
7.4-7.7 |
Источник питания постоянного тока АКИП 1146/2, верхний предел установки выходной мощности 6 кВт. Верхний предел установки выходного напряжения постоянного тока 200 В, верхний предел установки выходной силы постоянного тока 120 А. Источник питания постоянного тока GEN 10-1000, верхний предел установки выходной мощности 10 кВт. Верхний предел установки выходного напряжения постоянного тока 10 В. Верхний предел установки выходной силы постоянного тока 1000 А. Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока от ±0,0035 % до ±0,005 %. Шунт токовый PCS-71000, верхние пределы измерений постоянного тока 30/ 300 мА/ 3/ 30/ 300 А. Пределы допускаемой относительной погрешности измерения силы постоянного тока от ±0,01 % до ±0,02 %. |
|
7.5 |
Источник питания постоянного тока АКИП 1146/2, верхний предел установки выходной мощности 6 кВт. Верхний предел установки выходного напряжения постоянного тока 200 В. верхний предел установки выходной силы постоянного тока 120 А. Источник питания постоянного тока GEN 600-4, верхний предел установки выходной мощности 2,4 кВт. Верхний предел установки выходного напряжения постоянного тока до 600 В. Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока от ±0,0035 % до ±0,005 %. |
|
Примечание Источник питания постоянного тока подбирается с учетом максимальных входного напряжению постоянного тока, входной силе постоянного тока, входной мощности поверяемой нагрузки. | |
Таблица 3 - Вспомогательные средства поверки
|
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
|
Температура |
от 0 до 50 °C |
±1 °C |
Термометр ртутный стеклянный лабораторный ТЛ-4 |
|
Давление |
от 80 до 106 кПа |
±200 Па |
Барометр-анероид метеорологический БАММ-1 |
|
Влажность |
от 10 до 100 % |
±1 % |
Психрометр аспирационный М-34-М |
|
Напряжение питающей сети |
от 50 до 480 В |
±0,2 % |
Прибор измерительный универсальный параметров электрической сети DMG 800 |
3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИПри проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИПри проведении поверки должны соблюдаться следующие условия:
|
(23 ± 5) °C; от 30 до 80 %; от 84 до 106 кПа; (220±22) В. |
-
6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
- проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с положениями ГОСТ 12.27.0-75;
-
- проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.
-
6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.
-
6.3 Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
-
6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
- не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;
- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
7.2 ОпробованиеОпробование нагрузки проводят путем проверки её на функционирование в соответствии с руководством по эксплуатации.
При отрицательном результате проверки прибор бракуется и направляется в ремонт.
7.3 Проверка идентификационных данных программного обеспеченияПроверку идентификационных данных программного обеспечения проводить путем считывания с дисплея нагрузки информации о версии ПО в момент включения прибора либо в системном меню в соответствии с руководством по эксплуатации.
Результат проверки считать положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.
Таблица 4 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PEL |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
проводить с помощью источника питания и шунта токового PCS-71000 следующим образом:
-

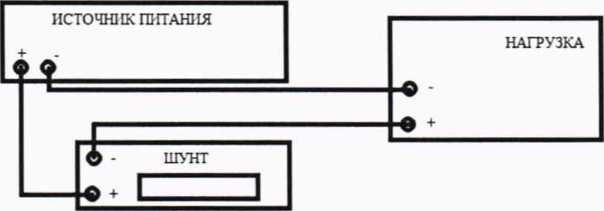

7.4.1 Собрать схему поверки, приведенную на рисунке 1.
Рисунок 1 - Схема подключения приборов при определении абсолютной погрешности установки и измерений силы тока при работе в режиме стабилизации силы постоянного тока
-
7.4.2 В зависимости от модели нагрузки выбрать R шунта таким образом, чтобы протекающий ток через нагрузку не превышал максимального тока 1макс на RMOM шунта.
-
7.4.3 На выходе источника питания установить значение силы постоянного тока, соответствующее значению верхнего предела установки силы постоянного тока на нагрузке.
-
7.4.4 На поверяемой нагрузке установить режим стабилизации тока (СС MODE), согласно руководству по эксплуатации.
-
7.4.5 При помощи стрелочных кнопок управления и (или) поворотного регулятора установить значения силы тока, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины.
-
7.4.6 Включить нагрузку в цепь, нажатием кнопки On/Off на передней панели.
-
7.4.7 По индикатору шунта измерить силу тока I действ, протекающего через нагрузку.
Абсолютную погрешность установки силы тока определить по формуле (1):
1уст"1действ (1)
где: 1уст - значение силы тока, установленное на поверяемой нагрузке;
Iдейств. - действительное значение силы тока, протекающего через нагрузку, измеренное с помощью токового шунта.
-
4.7.8 Для определения погрешности измерений постоянного тока, считать показания тока в режиме измерений 1ИЗМ с индикатора нагрузки.
Абсолютную погрешность измерений силы тока определить по формуле (2):
А_1цзм"1действ (2)
где: 1НЗМ - значение силы тока, измеренное поверяемой нагрузкой;
Ьейств - действительное значение силы тока, протекающего через нагрузку, измеренное с помощью токового шунта.
Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (1) и (2), находятся в пределах, приведенных в таблицах 5 и 6.
Таблица 5 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации силы постоянного тока
|
Модификация |
Диапазоны!) |
Верхние пределы установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
|
PEL-72020 |
L |
2 |
±(0,001 IVCT+0,001 1Пред) |
|
Н |
20 |
±(0,001 • IVCT±0,002 • 1Пред) | |
|
PEL-72030 |
L (канал L) |
5 |
±(0,001 • 1уст+0,001 1Пред) |
|
L (канал R) |
4 | ||
|
Н (канал R) |
40 |
±(0,001 • Iycr+0,002 • 1Пред) | |
|
PEL-72040 |
L |
7 |
±(0.001 Ivct+0,001 1Пред) |
|
Н |
70 |
±(0.001 • 1уст+0,002-1Г1Ред) | |
|
PEL-72041 |
L |
1 |
±(0,001 Iycr+0,001 1пред) |
|
Н |
10 |
±(0,001 • Iycr+0,002 ’1Пред) | |
|
PEL-73021 |
L |
0,35 |
±((0,002 • I,ст+0,001 ■ 1пред)+ивх/5 • 105 Ом) |
|
М |
3,5 | ||
|
Н |
35 | ||
|
При параллельном соединении31 |
±(0,012 Ivcr+0,011 1„р)21 | ||
|
PEL-73021H |
L |
0,0875 |
±((0,002- 1уст+0,001 ■ 1пред)+иех/3,24 106 Ом) |
|
М |
0,875 | ||
|
Н |
8,75 | ||
|
При параллельном соединении31 |
±(0.012 -IVCT+0,011 | ||
|
PEL-73041 |
L |
0,7 |
±((0,002 1уст+0.0011пред)+ UBX/5 1O5 Ом) |
|
М |
7 | ||
|
Н |
70 | ||
|
При параллельном соединении31 |
±(0,012 Ivcr+0,011 -1„р)2’ | ||
|
PEL-73041H |
L |
0,175 |
±((0.002 1Уст+0,001 ■1„ред)+ивх/3,24 1 06 Ом) |
|
М |
1,75 | ||
|
н |
17,5 | ||
|
При параллельном соединении''’ |
±(0,012 -Ivcr+0.011 1„р)2’ | ||
Примечания - здесь и далее
1' - диапазоны установки силы постоянного тока:
L - Low (Низкий диапазон)
М - Middle (Средний диапазон)
Н - High (Высокий диапазон)
21 - пределы допускаемой погрешности при параллельном соединении
31 - допускается параллельное соединение не более пяти нагрузок
1уст - установленное значение силы постоянного тока в нагрузке, А
Ьред - значение верхнего предела установки силы постоянного тока в нагрузке, А
1пр - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона М предел равен максимальному значению диапазона Н), А
Цвх - значение входного напряжения на электронной нагрузке, В
|
PEL-73111 |
L |
2,1 |
±(0,002 Туст+0,001 ТПред)± UBX/5 10? Ом |
|
М |
21 | ||
|
н |
210 | ||
|
При параллельном соединении"5’ |
±(0.012 IVCT+0.011 1пр)2) | ||
|
PEL-73111Н |
L |
0,525 |
±((0,002 1уст+0,001 1„ред)+ивх/3,24-106 Ом) |
|
М |
5,25 | ||
|
Н |
52,5 | ||
|
При параллельном соединении31 |
±(0.012 IVCT±0,011 и)2’ | ||
|
PEL-732114' |
420 |
±(0,012TVCT+0,011 Tnp) | |
|
PEL-73211Н'1 |
105 |
±(0,012IVCT+0,011Inp) | |
Примечания
4)
- предназначен только для совместного использования с нагрузкой PEL-73111 ? 1 - предназначен только для совместного использования с нагрузкой PEL-73111Н
Таблица 6 - Основные метрологические характеристики нагрузок при измерении силы постоянного тока
|
Модификация |
Диапазоны |
Верхние пределы измерений силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
|
1 |
2 |
3 |
4 |
5 |
|
PEL-72020 |
L |
2 |
0,04 |
±(0.0005 • 1Изм+0,0005 • 1пред) |
|
H |
20 |
0,4 | ||
|
PEL-72030 |
L (канал L) |
5 |
0,1 | |
|
L (канал R) |
4 |
0,08 | ||
|
H (канал R) |
40 |
0,8 | ||
|
PEL-72040 |
L |
7 |
0,14 | |
|
H |
70 |
1,4 | ||
|
PEL-72041 |
L |
1 |
0,02 | |
|
H |
10 |
0,2 | ||
|
PEL-73021 |
L |
0,350 |
0,01 |
±(0,002 • 1изм+0,003 ТПред) |
|
M |
3,5 |
1 |
±(0,002 • 1изм+0,003 Тпр) | |
|
H |
35 |
1 |
±(0,002 • 1цЗМ±0,003 • 1пред) | |
|
При параллельном соединении2’ |
±(0,012 1„,ч±0,01 Мпред)" | |||
|
PEL-73021H |
L |
0,0875 |
0,01 |
±(0,002 • 1цЗМ±0,003 • 1пРед) |
|
M |
0,875 |
1 |
±(0,002 • 1изм+0,003 • 1пр) | |
|
H |
8,75 |
1 |
±(0,002 • 1цЗМ±0,003 ТПред) | |
|
При параллельном соединении2’ |
±(0,0121|„м+0,01 1 Ippejj" | |||
|
PEL-73041 |
L |
0,7 |
0,02 |
±(0,002 Тцзм+0,003 Тцред) |
|
М |
7 |
2 |
±(0,002 • 1113М+О,ООЗ • 1пр) | |
|
Н |
70 |
2 |
±(0,002 • 1||ЗМ+0,003 ТпРед) | |
|
При параллельном соединении2’ |
±(0,012 1,™+0,011 Ipp'J1’ | |||
|
PEL-73041H |
L |
0,175 |
0,02 |
±(0,002 ■ 1изм+0,003 • 1прСд) |
|
М |
1,75 |
2 |
±(0,002 • 1изм+0,003 • 1пр) | |
|
Н |
17,5 |
2 |
±(0,002 • 1изм+0,003 ТпРед) | |
|
При параллельном соединении2’ |
±(0,012 lmM+0,01 1 IppeJ0 | |||
|
1 |
2 |
3 |
4 |
5 |
|
PEL-73111 |
L |
2,1 |
0,1 |
±(0,002 1ИзМ+0,003 1Пред) |
|
М |
21 |
10 |
±(0,002 ■ 1113М±О,ООЗ ■ 1пр) | |
|
Н |
210 |
10 |
±(0,002 1цЗМ±0,003 1Пред) | |
|
При параллельном соединении2) | ||||
|
PEL-73111Н |
L |
0,525 |
0,1 |
±(0,002 • 1изм±0,003 • 1пред) |
|
М |
5,25 |
10 |
±(0,002 • 1изм±0,003 • I Пр) | |
|
Н |
52,5 |
10 |
±(0,002 1нзм±0,003 1ПРед) | |
|
При параллельном соединении2’ |
±(0,0121,„м+0,0И1пред)" | |||
|
Примечания 1) - пределы допускаемой погрешности при параллельном соединении 2) - допускается параллельное соединение не более пяти нагрузок 1изм - значение силы постоянного тока, измеренное нагрузкой, А 1пРед - значение верхнего предела измерений силы постоянного тока, А 1пр - значение верхнего предела измерений силы постоянного тока (для диапазона М предел равен максимальному значению диапазона Н), А | ||||
проводить с помощью источника питания постоянного тока и вольтметра универсального цифрового следующим образом:
-

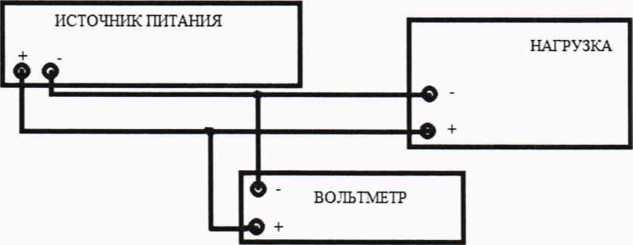

7.5.1 Собрать схему поверки, приведенную на рисунке 2.
Рисунок 2 - Схема подключения приборов при определении абсолютной погрешности установки и измерений напряжения в режиме стабилизации напряжения постоянного тока
-
7.5.2 На выходе источника питания установить значении напряжения постоянного тока, соответствующее значению верхнего предела напряжения на нагрузке.
-
7.5.3 На поверяемой нагрузке установить режим стабилизации напряжения (CV MODE), согласно руководству по эксплуатации.
-
7.5.4 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавить значения напряжения, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины.
-
7.5.5 Включить нагрузку в цепь, нажатием кнопки On/Off на передней панели.
-
7.5.6 При помощи вольтметра измерить напряжение на зажимах нагрузки.
-
7.5.7 Абсолютную погрешность установки напряжения постоянного тока определить по формуле (3):
A UycT-UB7
(3)
где: UyCT - значение напряжения постоянного тока, установленное на поверяемой нагрузке;
Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра.
-
7.5.8 Для определения погрешности измерений напряжения постоянного тока, считать показания напряжения в режиме измерений UinMc индикатора нагрузки.
-
7.5.9 Абсолютную погрешность измерений напряжения постоянного тока определить по формуле (4):
A=UH3m-Ub7 (4)
где: UH3M - значение напряжения постоянного тока, измеренное поверяемой нагрузкой; Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра универсального цифрового.
Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (3) и (4), находятся в пределах, приведенных в таблицах 7 и 8.
Таблица 7 - Основные метрологические характеристики нагрузок в режиме стабилизации напряжения постоянного тока
|
Модификация |
Диапа зоны |
Верхние пределы установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
|
PEL-72020 |
80 |
±(0,0005 Uycr+0,001 Unpeg) | |
|
PEL-72030 | |||
|
PEL-72040 |
80 | ||
|
PEL-72041 |
500 | ||
|
PEL-73021 |
М |
15 |
±(0,001 Uycr+0,001 Unpeg) |
|
Н |
150 | ||
|
PEL-73021H |
М |
80 |
±(0,001 Uycr+0,001 Unpeg) |
|
Н |
800 |
±(0,002 • Uycr+0,002 Unpeg) | |
|
PEL-73041 |
м |
15 |
±(0,001 UyCT+0,001-Unpeg) |
|
н |
150 |
±(0,002 • Uycr+0,002 Unpeg) | |
|
PEL-73041H |
м |
80 |
±(0,001 Uycr+0,001 Unpeg) |
|
н |
800 |
±(0,002 • Uycr+0,002 Unpeg) | |
|
PEL-73111 |
м |
15 |
±(0,001 Uycr+0,001 Unpeg) |
|
н |
150 |
±(0,002 • Uycr+0,002 Unpeg) | |
|
PEL-73111H |
м |
80 |
±(0,001 Uycr+0,001 Unpeg) |
|
н |
800 |
±(0,002 • Uycr+0,002 Unpeg) |
Примечания
иуст - установленное значение напряжения постоянного тока в нагрузке, В
Unpeg ~ значение верхнего предела установки напряжения постоянного тока в нагрузке, В
Таблица 8 - Основные метрологические характеристики нагрузок при измерении напряжения постоянного тока
|
Модификация |
Диапа зоны |
Верхние пределы измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
1 |
2 |
3 |
4 |
|
PEL-72020 |
L |
16 |
±(0,00025 • UH3M+0,00025 Unpeg) |
|
H |
80 | ||
|
PEL-72030 |
L(канал L) |
16 | |
|
H(канал L) |
80 | ||
|
L(канал R) |
16 | ||
|
H(канал R) |
80 | ||
|
PEL-72040 |
L |
16 | |
|
H |
80 |
|
1 |
2 |
3 |
4 |
|
PEL-72041 |
L |
125 |
±(0,00025 • иизм+0,00025 • UnpeJ |
|
Н |
500 | ||
|
PEL-73021 |
L |
15 |
±(0,001 иИзм+0>001 ипред) |
|
Н |
150 | ||
|
PEL-73021H |
L |
80 | |
|
Н |
800 | ||
|
PEL-73041 |
L |
15 | |
|
Н |
150 | ||
|
PEL-73041H |
L |
80 | |
|
Н |
800 | ||
|
PEL-73111 |
L |
15 | |
|
Н |
150 | ||
|
PEL-73111Н |
L |
80 | |
|
Н |
800 | ||
|
Примечания иизм - значение напряжения постоянного тока, измеренное нагрузкой, В ипред - значение верхнего предела измерений напряжения постоянного тока, В | |||
проводить с помощью источника питания, вольтметра универсального цифрового и шунта токового PCS-71000 следующим образом:
-
7.6.1 Собрать схему поверки, приведенную на рисунке 3.
-
7.6.2 В зависимости от модели нагрузки выбирают RH0M шунта токового таким образом, чтобы протекающий ток через нагрузку не превышал максимального тока 1маКс на RH0M шунта.
-
7.6.3 На выходе источника питания установить комбинацию значений напряжения и силы постоянного тока, превышающую значение 90 % от верхнего предела установки мощности поверяемой нагрузки (допускается параллельное соединение источников для достижения необходимой мощности).

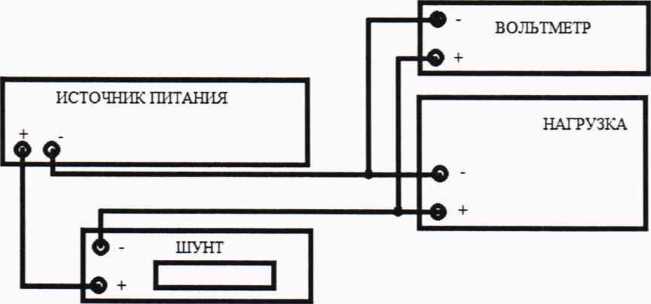

Рисунок 3 - Схема подключения приборов при определении абсолютной погрешности установки и измерений мощности в режиме стабилизации мощности постоянного тока
-
7.6.4 На поверяемой нагрузке установить режим стабилизации мощности (СР MODE), согласно руководству по эксплуатации.
-
7.6.5 При помощи стрелочных кнопок управления и (или) поворотного регулятора установить значения мощности, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины.
-
7.6.6 Включить нагрузку в цепь, нажатием кнопки On/Off на передней панели.
-
7.6.7 По индикатору шунта измерить ток, протекающий через нагрузку 1действ-
-
7.6.8 При помощи вольтметра измерить напряжение на зажимах нагрузки. Вычислить значение мощности, протекающей через нагрузку, по формуле (5):
Р действ' -UB7- 1действ (5)
где: Рдейств - действительное значение мощности, протекающей через нагрузку;
Ub7 - значение напряжения, измеренное с помощью вольтметра, на клеммах нагрузки; 1действ - действительное значение силы тока, протекающего через нагрузку.
-
7.6.9 Абсолютную погрешность установки мощности, протекающей через нагрузку, определить по формуле (6):
Д=Р
УС1"Р
действ
(6)
где: РуСТ - установленное значение мощности на поверяемой нагрузке; Рдейств - действительное значение мощности, протекающей через нагрузку.
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (6), находятся в пределах, приведенных в таблице 9.
Таблица 9 - Основные метрологические характеристики нагрузок в режиме стабилизации электрической мощности постоянного тока
|
Модифика ция |
Диапа зоны |
Верхние пределы установки мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки мощности постоянного тока, Вт11 |
|
1 |
2 |
3 |
4 |
|
PEL-72020 |
L |
10 |
±(0,0005 Руст+0,0005 • РПр) |
|
Н |
100 |
±(0,0005 • PVCT±0,0005 -Рпрсд) | |
|
PEL-72030 |
L (канал L) |
30 |
±(0,0005 • Руст+0,0005 ■ Рпр) |
|
L (канал R) |
25 | ||
|
Н (канал R) |
250 |
±(0,0005 Русг+0,0005 Рпред) | |
|
PEL-72040 |
L |
35 |
±(0,0005 • Русг+0,0005 • РПр) |
|
Н |
350 |
±(0,0005 • Руст+0,0005 Рпред) | |
|
PEL-72041 |
L |
35 |
±(0,0005 ■ PVCT+0,0005 ■ Рпр) |
|
Н |
350 |
±(0,0005 • Руст+0,0005 Рпред) | |
|
PEL-73021 |
L |
1,75 |
±((0,0006 ■ Руст+0,014 ■ Р^О+и,,^ • 10’ Ом) |
|
М |
17,5 |
±((0,0006- Руст+0,014 ■ РцР)±ивх‘!/5 ■ 1 О’ Ом) | |
|
Н |
175 |
±((0,0006 ■ PVCT±0,014 - Р11р„)+и,//5 ■ 10’ Ом) | |
|
PEL-73021H |
L |
1,75 |
±((0,0006 • Ру„+0,014 • P„pyj+UBX2/3,24 ■ 106 Ом) |
|
М |
17,5 |
±((0,0006-РуСТ+0,014 Р„„)+ивх'!/3,24-10" Ом) | |
|
И |
175 |
±((0,0006-РуСТ+0,014-Рпкд)+ивх2/3,24- 10ъ Ом) | |
|
PEL-73041 |
L |
3,5 |
±((0,0006 ■ PVCT+0,014 ■ РПРед)+ивх2/5 -10’ Ом) |
|
М |
35 |
±((0,0006 ■ Руст+0,014 ■ P„„)+UBX2/5 • 10’ Ом) | |
|
Н |
350 |
±((0,0006-Ру„±0,014-РпреД)±ивх2/5 10’ Ом) | |
|
PEL-73041H |
L |
3,5 |
±((0,0006-РуСТ+0,014-Р„Ред)+ивх2/3,24-106 Ом) |
|
М |
35 |
±((0,0006 РуСТ+0,014-Рпр)+ивх2/3,24-106 Ом) | |
|
Н |
350 |
±((0,0006 РуСТ+0,014-РПРед)+ивх2/3,24-106 Ом) | |
|
PEL-73111 |
L |
10,5 |
±((0,0006 • РУст+0,014 • Р|1Ред)±Овх2/5 ■ 10’ Ом) |
|
М |
105 |
±((0,0006 • Руст+0,014 • P,,p)+Uвх2/5 ■ 10’ Ом) | |
|
н |
1050 |
±((0,0006 ■ Руст+0,014 ■ Рпред)+ивх2/5 • 1 О’ Ом) |
|
1 |
2 |
3 |
4 |
|
PEL-73111Н |
L |
10,5 |
±((0>0006 PVCT+0,014P„peJ)+UBX2/3>24-10° Ом) |
|
М |
105 |
±((0,0006 Рчст+0,014Рпр)+ивх2/3,24' 106 Ом) | |
|
н |
1050 |
±((0,0006 • Pvct+0,0 14 • Pnp.n)+UK2/3,24 • 106 Ом) | |
|
Примечания 1 ’ - при параллельном соединении погрешность установки мощности постоянного тока не нормируется Руст - установленное значение мощности постоянного тока в нагрузке, Вт Рпрел - значение верхнего предела установки мощности постоянного тока в нагрузке, Вт Рпр - значение верхнего предела установки мощности постоянного тока в нагрузке (для диапазона М предел равен максимальному значению диапазона Н), Вт UBX - значение входного напряжения на нагрузке, В | |||
Определение абсолютной погрешности установки сопротивления при работе в режиме стабилизации электрического сопротивления, проводить с помощью источника питания и шунта токового PCS-71000 следующим образом:
-
7.7.1 Собрать схему испытания, приведенную на рисунке 3.
-
7.7.2 На источнике питания установить значение напряжения, равное верхнему значению предала напряжения нагрузки.
-
7.7.3 На испытуемой нагрузке установить режим стабилизации сопротивления (CR MODE), согласно руководству по эксплуатации.
-
7.7.4 При помощи стрелочных кнопок управления и (или) поворотного регулятора установить значения сопротивления, 1, 50 и 100 Ом.
-
7.7.5 Включить нагрузку, в соответствии с руководством по эксплуатации.
-
7.7.6 При помощи шунта измерить ток, протекающий через нагрузку.
-
7.7.7 При помощи вольтметра измерить напряжение на клеммах нагрузки.
-
7.7.8 Вычислить значение сопротивления, выставленного на нагрузке, по формуле (7):
йд = ГТ- (7)
'действ.
где: Rn - действительное значение сопротивления нагрузки;
Ub - значение напряжения, измеренное с помощью вольтметра на клеммах нагрузки;
1действ - действительное значение силы тока, измеренного шунтом.
-
7.7.9 Абсолютную погрешность установки сопротивления, при работе в режиме стабилизации сопротивления, определить по формуле (8):
A=RycT"Ra (8)
где: Rvct -значение сопротивления , установленное на поверяемой нагрузке; Rj - действительное значение сопротивления на нагрузке.
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (8), находятся в пределах, приведенных в таблице 10.
Таблица 10 - Основные метрологические характеристики нагрузок в режиме стабилизации электрического сопротивления
|
Модификация |
Диапа зоны |
Верхние пределы установки электрического сопротивления |
Пределы допускаемой абсолютной погрешности установки электрического сопротивления, Ом |
|
PEL-72020 |
L |
от 0,075 до 300 Ом |
±(0,002 S+0,001)2’ |
|
Н |
от 3,75 Ом до 15 кОм” |
±(0,001 -S+0,001)z) | |
|
PEL-72030 |
L(канал L) |
от 0,3 Ом до 1,2 кОм1’ |
±(0,002-S+0,001)2* |
|
Н(канал L) |
от 15 Ом до 60 кОм1’ |
±(0,001 -S+0,001)2' | |
|
Ь(канал R) |
от 0,0375 до 150 Ом |
±(0,002-S+0,001)2’ | |
|
Н(канал R) |
от 1,875 Ом до 7,5 кОм” |
±(0,001-S+0,001)2’ | |
|
PEL-72040 |
L |
от 0,025 до 100 Ом |
±(0,002-S+0,001)2’ |
|
Н |
от 1,25 Ом до 5 кОм” |
±(0,001 S+0.001)2’ | |
|
PEL-72041 |
L |
от 1,25 Ом до 5 кОм” |
±(0,002-S+0,002)2’ |
|
Н |
от 50 Ом до 200 кОм” |
±(0,001-S+0,0005)2’ | |
|
PEL-73021 |
L |
от 4,28566 Ом до 250 кОм” |
±UBX/((0,005-IycT+0,005-1пред)+ +UBX/5-105 Ом) |
|
М |
от 2,333365 Ом до 25 кОм” |
±UBX/((0,005 • IyCT+0,005 ■ Inp)+ +UBX/5-105 Ом) | |
|
Н |
от 23,33365 Ом до 2,5 кОм” | ||
|
PEL-73021H |
L |
от 57,1 Ом до 3,33 Мом” |
±UBX/((0,005-IycT+0,005-Inpej)+ +UBX/3,24-106 Ом) |
|
М |
от 5,71 Ом до 333 кОм” |
±UBX/((0.005 IycT+0,005 Inp)+ +UBX/3,24-106 Ом) | |
|
Н |
от 571 мОм до 33,3 кОм” | ||
|
PEL-73041 |
L |
от 2,1428 Ом до 125 кОм” |
±UBX/((0,005 ■ 1Уст+0,005 -Inpei)+ +UBX/5 105 Ом) |
|
М |
от 214,28 мОм до 12,5 кОм” |
±UBX/((0,005 IyCT+0,005 Inp)+ +UBX/5 -10’ Ом) | |
|
Н |
от 21,428 мОм до 1,25 кОм” | ||
|
PEL-73041H |
L |
от 28,5 Ом до 1,66 Мом” |
±UBX/((0,005 IycT+0,005 Inpej)+ +Ubx/3,24-106Om) |
|
М |
от 2,85 Ом до 166 кОм” |
±UBX/((0,005 IyCT+0,005 Inp)+ +Ubx/3,24-106 Om) | |
|
Н |
от 285 мОм до 16,6 кОм” | ||
|
PEL-73111 |
L |
от 714,27 мОм до 41,6667 кОм” |
±UBX/((0,005 -Ivcr+0,005 ■ Inpej)+ +UBX/5 -105 Ом) |
|
М |
от 71,427 мОм до 4,16667 кОм” |
±UBX/((0,005-lvcT+0,005-lnp)+ +UBX/5 -10’ Ом) | |
|
Н |
от 7,1427 мОм до 416,667 Ом” | ||
|
PEL-73111Н |
L |
от 95,2 Ом до 5 кОм” |
±UBX/((0,005 ■ IycT+0.005-I„pM)+ +UBX/3,24-106 Ом) |
|
М |
от 952 мОм до 50 кОм” |
±UBX/((0,005 IyCT+0,005 Inp)+ +Ubx/3,24-106Om) | |
|
Н |
от 9,52 Ом до 500 кОм” |
Примечания
1 ’ - погрешности для данных пределов установки электрического сопротивления указаны для значений сопротивления до 1 кОм.
2) - Расчет допустимых значений электрического сопротивления осуществляется по формуле l/(S±As), где ±AS - пределы допускаемой абсолютной погрешности установки электрического сопротивления, выраженные через проводимость.
S - значение проводимости, полученное расчетным способом из установленного значения сопротивления RycT: S=l/RyCT, См
1Уст - значение силы тока установленной сопротивлением (IyCT=UBX/RyCT), А
1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А
1пр - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона М предел равен максимальному значению диапазона Н), А
Цвх - значение входного напряжения на нагрузке, В
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.
Начальник отдела испытаний и сертификации
Специалист по сертификации
.А. Корнеев
Е.Е. Смердов
